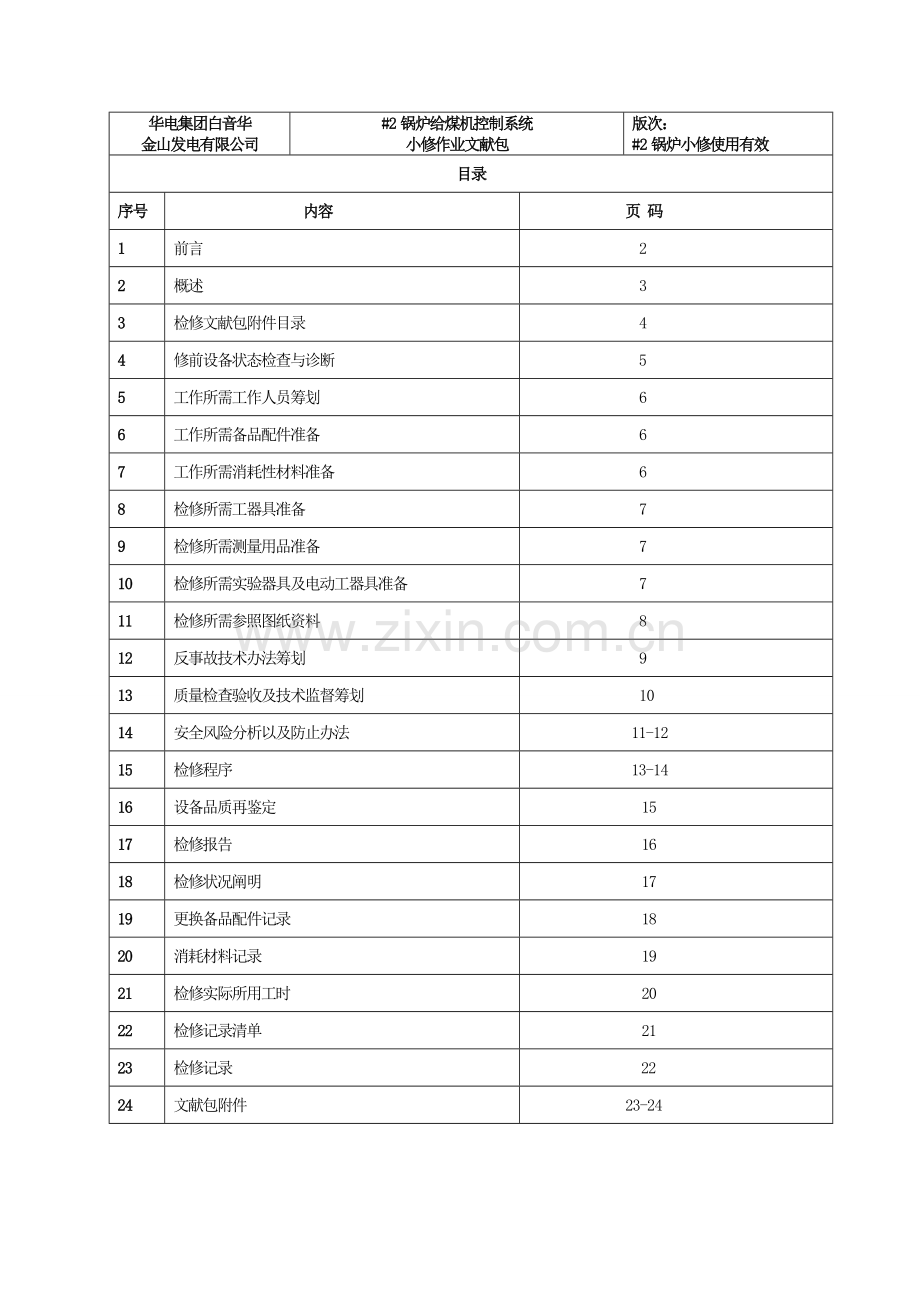

目录
序号
内容
页 码
1
前言
2
2
概述
3
3
检修文献包附件目录
4
4
修前设备状态检查与诊断
5
5
工作所需工作人员筹划
6
6
工作所需备品配件准备
6
7
工作所需消耗性材料准备
6
8
检修所需工器具准备
7
9
检修所需测量用品准备
7
10
检修所需实验器具及电动工器具准备
7
11
检修所需参照图纸资料
8
12
反事故技术办法筹划
9
13
质量检查验收及技术监督筹划
10
14
安全风险分析以及防止办法
11-12
15
检修程序
13-14
16
设备品质再鉴定
15
17
检修报告
16
18
检修状况阐明
17
19
更换备品配件记录
18
20
消耗材料记录
19
21
检修实际所用工时
20
22
检修记录清单
21
23
检修记录
22
24
文献包附件
23-24
华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效

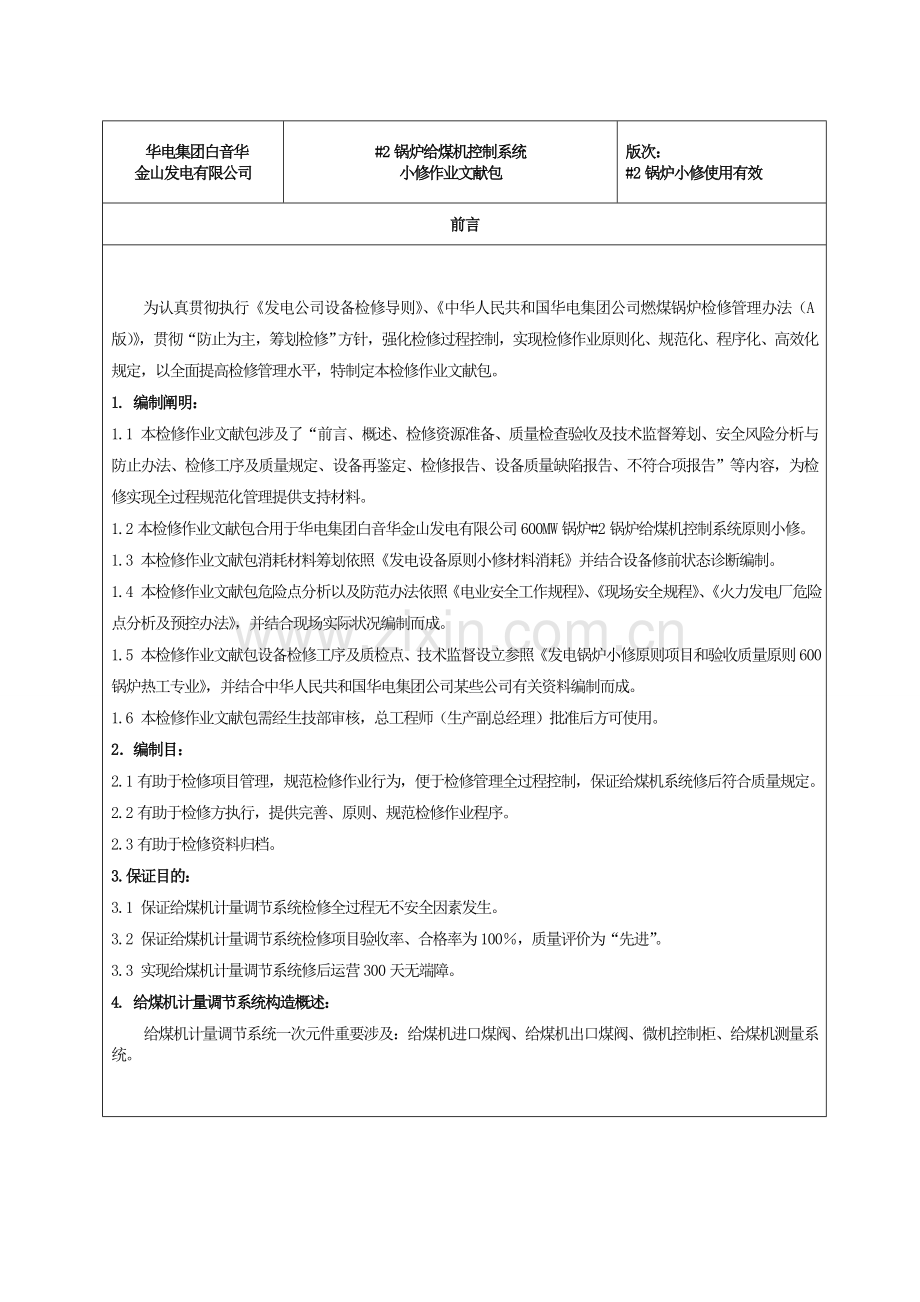

前言
为认真贯彻执行《发电公司设备检修导则》、《中华人民共和国华电集团公司燃煤锅炉检修管理办法（A版）》，贯彻“防止为主，筹划检修”方针，强化检修过程控制，实现检修作业原则化、规范化、程序化、高效化规定，以全面提高检修管理水平，特制定本检修作业文献包。
1. 编制阐明：
1.1 本检修作业文献包涉及了“前言、概述、检修资源准备、质量检查验收及技术监督筹划、安全风险分析与防止办法、检修工序及质量规定、设备再鉴定、检修报告、设备质量缺陷报告、不符合项报告”等内容，为检修实现全过程规范化管理提供支持材料。
1.2本检修作业文献包合用于华电集团白音华金山发电有限公司600MW锅炉#2锅炉给煤机控制系统原则小修。
1.3 本检修作业文献包消耗材料筹划依照《发电设备原则小修材料消耗》并结合设备修前状态诊断编制。
1.4 本检修作业文献包危险点分析以及防范办法依照《电业安全工作规程》、《现场安全规程》、《火力发电厂危险点分析及预控办法》，并结合现场实际状况编制而成。
1.5 本检修作业文献包设备检修工序及质检点、技术监督设立参照《发电锅炉小修原则项目和验收质量原则600锅炉热工专业》，并结合中华人民共和国华电集团公司某些公司有关资料编制而成。
1.6 本检修作业文献包需经生技部审核，总工程师（生产副总经理）批准后方可使用。
2．编制目：
2.1有助于检修项目管理，规范检修作业行为，便于检修管理全过程控制，保证给煤机系统修后符合质量规定。
2.2有助于检修方执行，提供完善、原则、规范检修作业程序。
2.3有助于检修资料归档。
3.保证目的：
3.1 保证给煤机计量调节系统检修全过程无不安全因素发生。
3.2 保证给煤机计量调节系统检修项目验收率、合格率为100％，质量评价为“先进”。
3.3 实现给煤机计量调节系统修后运营300天无端障。
4. 给煤机计量调节系统构造概述：
给煤机计量调节系统一次元件重要涉及：给煤机进口煤阀、给煤机出口煤阀、微机控制柜、给煤机测量系统。

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
概述
检修文献包编号
CHD BYHJS-15-RK-#2-XX-0-016
检修筹划名称
#2锅炉热控专业小修
检修级别
小修
检修项目类型
原则项目
技术监督项目
热工监督1项
实际完毕

质检点设立
H点筹划 1 个
W点筹划 1 个
实际完毕
个
反措项目
有□个，无□
实际完毕

设备异动项目
有□个，无□
实际完毕

项目变更状况
有□个，无□
实际完毕

不符合项记录
有□个，无□
质量缺陷报告记录
有□个，无□
与否需要再鉴定
品质再鉴定有□个，无□；功能再鉴定有□个，无□
工作票号

检修工作描述
#2锅炉给煤机控制系统小修
检修工作内容
设备卫生清扫、系统检查、通道校验、整体功能实验
设备型号
EG-2490
设备编码

检修地理位置
#2炉给煤机平台
筹划开工时间

筹划完毕时间

实际开工时间

实际完毕时间

工作接受单位

工作负责人

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
文献包附件目录
序号
项目内容（工序描述）
附件目录
1
01工序：修前设备状态检查与诊断
质量缺陷报告单(示意)
2
02工序：资源准备
不符合项报告(示意)
3
03工序：反事故办法筹划
设备试运营申请单(示意)
4
04工序：质量检查验收与技术监督筹划
反事故办法回执单(示意)

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
修前设备状态检查与诊断
设备状态：

检修建议：

检查人： 日期：
华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
资源准备
工作所需工作人员筹划
检修人员和配合人员
需用人数
需用工时
记录工时
专责工
1

作业工
5

暂时工

电焊工

架子工

实验工
2

备注

记录工时=需用人数*工时
工作所需备品配件准备
序号
名称
规格型号
单位
数量
单价
编码
1
称重传感器

个
2

2
测速探头

个
5

3

4

5

工作所需消耗性材料准备
序号
名称
规格型号
单位
数量
单价
编码
1
绝缘胶带

卷
20
1.5

2
透明胶带

卷
5
7

3
尼龙扎带
150MM
个
50
0.2

4
记号笔
油性
只
2
7

5
毛刷
2寸
把
2
2

工作负责人确认以上准备完毕后签字： 日期：

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
资源准备
检修所需工器具准备
序号
工具名称
型号
数量
序号
工具名称
型号
数量
1
螺丝刀
大一字
1
2
螺丝刀
大十字
1
3
螺丝刀
小一字
1
4
螺丝刀
小十字
1
5
尖嘴嵌

1
6
斜口钳

1
7
活扳手
6寸
1
8
活扳手
8寸
1
9
验电笔

1
10
内六角扳手
公制
1套
11
内六角扳手
英制
1套

检修所需测量用品准备
序号
工具名称
型号/编号
数量
序号
工具名称
型号
数量
1
万用表
F175
1
2
回路校验仪

1
3
校验用原则挂码

1套

检修所需实验器具及电动工器具准备
序号
实验器具名称
型号
数量
序号
电动工器具名称
型号
数量
1
对讲机

2

1

工作负责人确认以上工器具准备齐全、可用后签字： 日期：

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
资源准备
检修所需参照图纸资料
序号
资 料 名 称
资 料 图 号
1
给煤机EG2490型计量调节器原理接线图

2
EG2490型计量调节器使用阐明书

3
燃料量控制系统逻辑图

4
给煤机计量调节系统原理图

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
反事故技术办法筹划
序号
反事故技术办法筹划名称
原则规定
执行成果
执行负责人
1
防止人身伤害
1、 检修前要验电。

2
防止设备损坏
1、按检修规程对设备进行检修
防止拆下设备跌落。
2、拆下开关要轻拿轻放。
3、插拔模件要带防静电手套

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
质量检查验收与技术监督筹划
序号
工序名称
工时
质检点
技术监督项目
原则规定
1
计量调节器零点调节

热工监督
误差在容许范畴内
2
计量调节器量程调节

W

3
计量调节系统功能实验验收

H

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
安全风险分析以及防止办法
工作名称
#2炉给煤机计量调节系统检修
序号
工作内容
危险点分析
应采用防止办法
办法执行状况及执行人
1
隔离办法
禁止无票作业。
工作负责人按照规定规定办理工作票手续。

2
防止走错位置、间隔
核对检修设备名称，确认设备与工作票内容相符合，确认隔离办法已经执行。

3
防止人身触电。
设备电源开关：UPS及保安段均已停电，并悬挂警示牌。

4
着装装备
工作人员戴帽、着装不当，易导致自身保护、防护能力不够。
工作人员必要按规定戴好安全帽，

5
工作人员戴帽、着装不当，易导致自身保护、防护能力不够。
工作人员必要穿合格工作服和绝缘鞋。

6
使用电动工具时，着装不当易发生触电。
使用电动工具时，要戴绝缘手套，并穿绝缘鞋。

7
作业环境
防止工器具掉落伤人，防止因现场视线不清导致人身伤害。
工作现场照明充分。

8
材料、工器具、零部件定置管理。

9
暂时电源
防止人身触电。
现场使用暂时性电源盘要有合格证，并在电源开关处悬挂标示牌。

10
电源插座完整，固定牢固，电源插头应完整。

11
电源由专职人员接、拆线。

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
安全风险分析以及防止办法
工作名称
#2炉给煤机计量调节系统检修
序号
工作内容
危险点分析
应采用防止办法
防止办法执行状况
12
绝缘测量
回路绝缘测试时，也许会损坏卡件。
断开与卡件端子排连接，选取适当电压级别摇表，兆欧表连线与被检查线路接触良好，不能有毛刺现象，以免漏电损坏设备或引起其她不安全因素。

13
设备停送电、拆接线
设备停送电、拆接线时易发生触电或电源接地事故。
设备停送电、拆接线时要先验电，线头要包好，并做好标记

14
设备送电
防止人员触电及设备损坏。
检修完毕送电时，应保证设备无人工作，送电并验电，设备应无异味，无异音，各电源批示灯工作正常。

15
文明检修
防止检修现场污染。

工作完毕后,工作负责人终结工作票，检修现场做到工完、料净、场地清。

16

17

18

学习人员签字：

主持人： 时间：
华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
检修程序
1概述：本程序是依照《华电集团白音华金山发电有限公司公司原则600MW锅炉设备检修工艺规程》、厂家资料、原检修工序卡，并参照各种规程、原则编写；合用于华电集团白音华金山发电有限公司#2锅炉600MW锅炉给煤机调节系统原则小修；本程序需经生技部审核、总工程师（生产副总经理）批准后方可使用；检修工作应严格按照本程序执行，保证修后各项指标符合程序检修质量原则规定和检修工作保质、保量、按期完毕。
2开工前准备工作确认
2.1安全防止办法
□办理工作票，工作票内所列安全、隔离办法应全面、精确、完善。
□确认工作票所列安全办法及系统隔离办法得到可靠贯彻后，方可开工。
2.2作业区
□工作现场照明充分,通风良好。
□工作作业区域围栏已围设整洁、布置完备；出、入口设立合理，警示明显。
□作业区信息牌悬挂规范。
2.3工器具
□工器具已按筹划准备齐全，满足使用。
2.4材料和备品备件准备
□材料和备品备件已按筹划准备齐全，满足使用。
1.办理工作票
2.检修前准备
□ 2.1检修场地准备,到达工作地点后要对设备及场合进行确认，以免走错间隔。
□ 2.2安全办法确认
3.控制部件拆除
□ 3.1拆除已损坏称重传感器。
□ 3.2拆除已损坏测速传感器。
□ 3.3拆下控制部件应妥善保管，以免丢失或损坏。
4.控制部件检修
□ 4. 1.2拆下反馈卡，并用毛刷刷去其上积存灰尘，检查地板上
接线端子与否旋紧。
□ 4. 1.3检查完后，判断好插子方向重新安装好隔离器并卡位良好。
4.2测速传感器检修
□ 4. 2.1检查测速传感器探头与感应金属距离应在2mm左右。
□ 4. 2.2调节好感应距离后，把测速探头固定螺丝旋紧，注意固定期不应变化感应距离.
4.2.3 计量调节器检修
□ 打开各个部件盖子，用毛刷清理灰尘，用清洁剂清洁电路板。
5.控制部件安装
□ 将煤量反馈卡、测速传感器和EG2490计量
调节器固定安装，紧固安装螺丝 ，调节好安装距离，保证连接部
件接触良好。
6.调节前准备
□ 6.1送上机柜电源。

工作负责人签字：
时间：
华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
检修程序
□ 6.2送上EG2490计量调节器电源。
6.3上一次校验调节记录
□ 6.3.1记录零点校验基准值、校验累积值和调节精度。
□ 6.3.2记录量程校验基准值、校验累积值和调节精度。
7.绝缘检查
□ 分别断开OVATION控制系统机柜与就地控制系统连接电缆以及控制柜与测量元件连接电缆两端，用500V兆欧表分别对地、线间进行绝缘检查，阻值不应不大于20MΩ。
8.计量调节器零点调节
9.计量调节器量程调节
技术监督名称
监督内容
原则规定
结论
监督人
监督时间
热工监督
给煤机计量调节器零点调节
各台给煤机计量调节器零点误差在容许范畴内

年 月 日 时 分

W点验收
W点

质检点名称
给煤机计量调节系统就地调节
质量原则
操作环节精确，状态对的
检修描述
□ 修理 □ 更换 □ 调节 □ 保持原状态
验收结论

检定人

核验人

时间

工作负责人

承包方QC

时间

点检员

专业主管

时间

13 项目关闭
H点

质检点名称
给煤机计量调节系统功能实验
质量原则
功能实验正常，批示灯状态对的，设备卫生清洁。

检修描述
□ 修理 □ 更换 □ 调节 □保持原状态
验收结论

实验人

监护人

时间

工作负责人

承包方QC

时间

点检员

专业主管

生技专业主管

工作负责人签字：
时间：

华电集团白音华金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
设备品质再鉴定
设备名称
#2锅炉给煤机控制系统检修
再鉴定编号

再鉴定期间
开始时间： 年 月 日 时 分
结束时间： 年 月 日 时 分
设备所处状态阐明
运营
设备再鉴定状况
控制程序确认

检修程序已所有执行，现场无异常： 是□ 否□

工作负责人： 承包方QC： 再鉴定负责人：
再鉴定记录
I/O卡件状态检查

检查人：
电源系统检查

检查人：
系统整体功能实验

实验人：
其她

检查人：
再鉴定意见
工作负责人
运营管理部门人员
再鉴定负责人
意见：
意见：
意见：
签名：
签名：
签名：

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
检修报告
检修状况阐明及设备检修后健康状况分析

检修更换重要备品配件（名称、规格型号、数量）

检修使用消耗性材料

检修所用工时
（人×小时）

设备检修异常以及消除重要缺陷

尚未消除缺陷及未消除因素

设备变更和改进状况

技术监督状况（监督项目名称，监督成果，报告日期，监督人）

信息反馈
您发现本检修作业文献包存在那些问题

您对本厂/公司设备管理、检修管理、质量管理、工艺原则等方面建议

程序执行状况

检修程序已所有执行，无异常：是□，否□。

华电集团白音华金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
检修报告
检修状况阐明
序号
工序名称
检修基本状况
遇到问题
解决办法
应吸取教训
成果
1
办理工作票

2
检修前准备

3
控制部件拆除

4
控制部件检修

5
控制部件安装

6
调试前准备

7
绝缘检查

8
计量调节器零点调节

9
计量调节器量程调节

10
煤量反馈调节

11
就地恢复

12
系统调校

13
项目关闭

14
工时共计

工作负责人签字： 日期：
承包方QC签字： 日期：

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
检修报告
更换备品配件记录
序号
名称
规格型号
单位
数量
单价
总价

共计

消耗材料记录
序号
名称
规格型号
单位
数量
单价
总价

共计

工作负责人签字： 日期：
承包方QC签字： 日期：

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
检修报告
检修实际所用工时
序号
工序名称
专责工
作业工
暂时工
电焊工
实验工
架子工
1
办理工作票

2
检修前准备

3
控制部件拆除

4
控制部件检修

5
控制部件安装

6
调试前准备

7
绝缘检查

8
计量调节器零点调节

9
计量调节器量程调节

10
煤量反馈调节

11
就地恢复

12
系统调校

13
项目关闭

14
工时共计

工作负责人签字： 日期：
承包方QC签字： 日期：
华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效
检修报告
检修记录清单
序号
记录名称
记录编号
工序名称
1

2

3

4

5

6

7

8

9

10

11

12

工作负责人签字：
时间：

电缆绝缘测试记录
编号：15#2XX－005－001
序号
电缆名称
线对地绝缘电阻值（MΩ）
线间绝缘电阻值（MΩ）
测试结论
备注
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

华电集团白音华
金山发电有限公司
#2锅炉空预器火灾报警系统控制柜
小修作业文献包
版次：
#2锅炉小修使用有效
设备质量缺陷报告（QDR）
质量缺陷报告名称

报告编号

设备名称

编码

设备异常描述：

因素初步分析：

建议办法：

报告人： 批准人： 日期： 单位：
因素分析（设备管理部门点检员填写）

解决意见：

修理□，更换□，调节□，返工□，保持原状态□，降级使用□，其他□。
编写人
日期

批准人
日期

工作负责人执行成果验证：

工作负责人
日期

承包方验证：

承包方验证人
日期

设备管理部门验证：

设备部验证人
日期

关闭
设备管理部门点检长签字： 日期：

华电集团白音华
金山发电有限公司
#2锅炉给煤机控制系统
小修作业文献包
版次：
#2锅炉小修使用有效

不符合项报告
不符合项报告名称

报告编号

设备名称

编码

承包方

责任单位

不符合事实描述：

工作负责人签字： 承包方QC： 年 月 日
整治办法：

设备管理部门点检长签字： 年 月 日
审核意见：

设备管理部门主任签字： 年 月 日
批准意见：

总工程师签字： 年 月 日
不符合项关闭：

设备管理部门点检长签字： 年 月 日
注：1、当异常项发生时，不符合项报告中不需要总工程师签字。
2、当不合格项发生时，报告中“不符合项关闭”不需要签字。
反事故技术办法回执单
技术名称

更改根据

更改方案

筹划工作时间

实际完毕时间

归档资料

执行人

审核人

批准人
