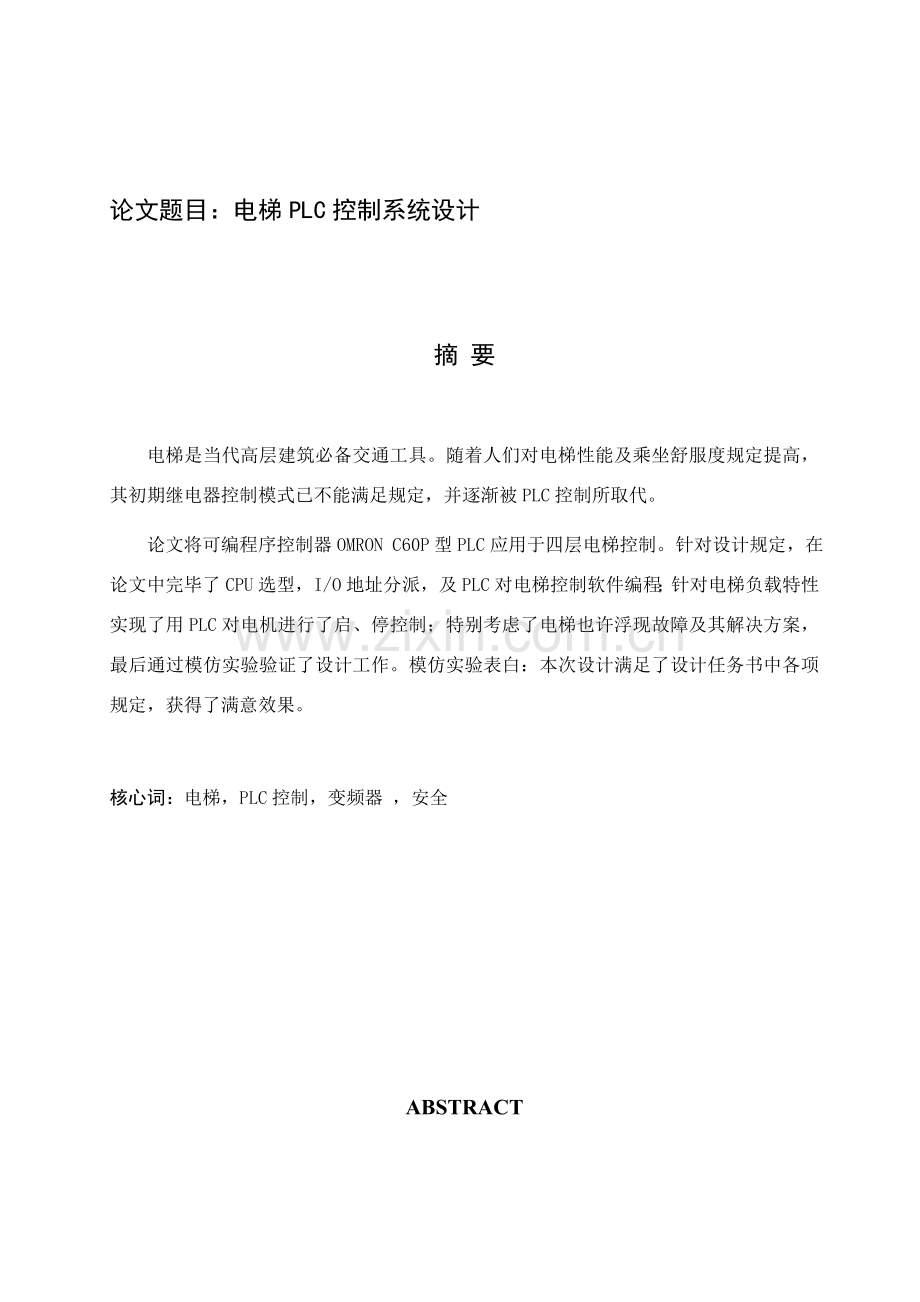

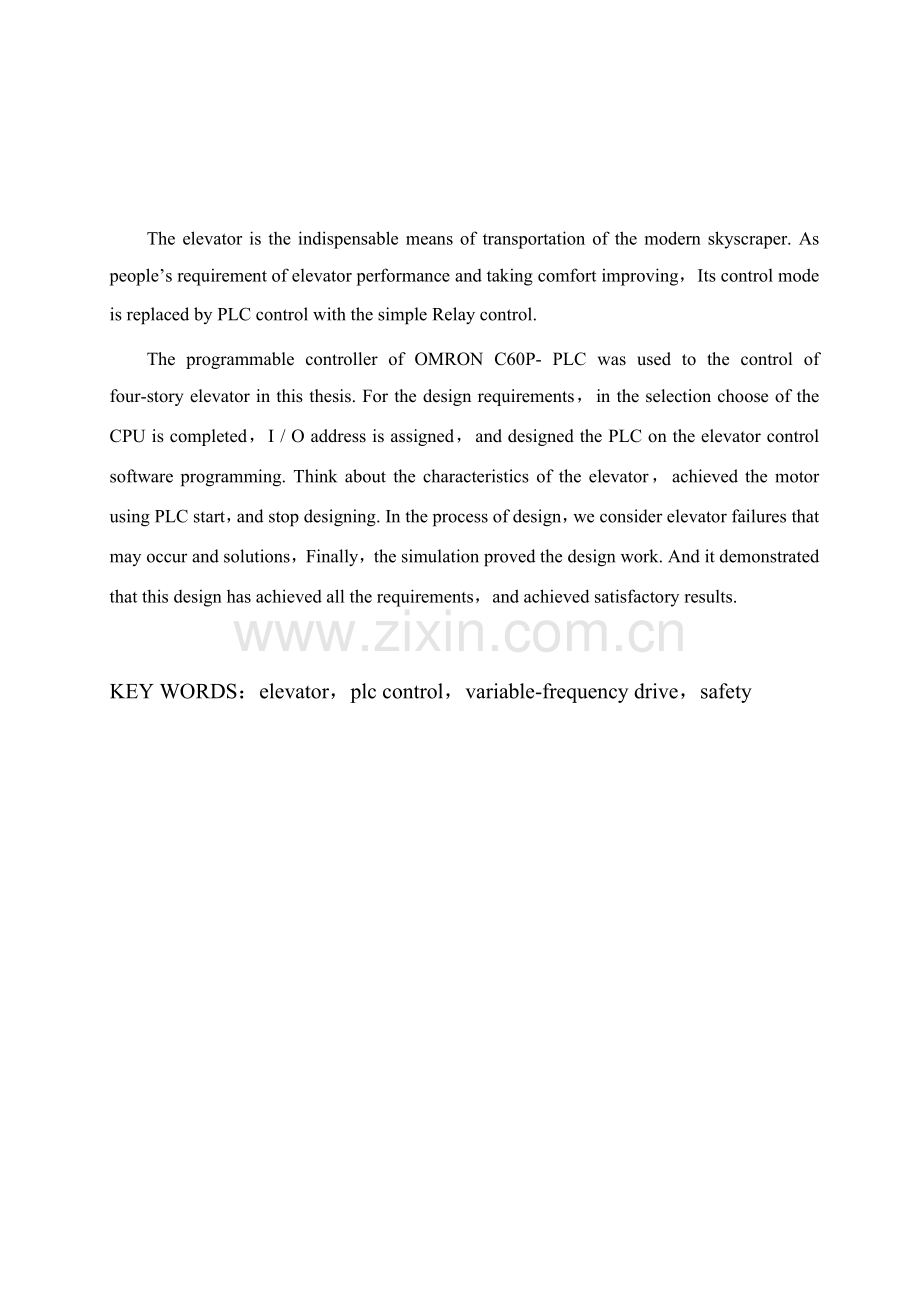

论文题目：电梯PLC控制系统设计摘 要电梯是当代高层建筑必备交通工具。随着人们对电梯性能及乘坐舒服度规定提高，其初期继电器控制模式已不能满足规定，并逐渐被PLC控制所取代。论文将可编程序控制器OMRON C60P型PLC应用于四层电梯控制。针对设计规定，在论文中完毕了CPU选型，I/O地址分派，及PLC对电梯控制软件编程；针对电梯负载特性实现了用PLC对电机进行了启、停控制；特别考虑了电梯也许浮现故障及其解决方案，最后通过模仿实验验证了设计工作。模仿实验表白：本次设计满足了设计任务书中各项规定，获得了满意效果。核心词：电梯，PLC控制，变频器 ，安全ABSTRACTThe elevator is the indispensable means of transportation of the modern skyscraper. As peoples requirement of elevator performance and taking comfort improving，Its control mode is replaced by PLC control with the simple Relay control.The programmable controller of OMRON C60P- PLC was used to the control of four-story elevator in this thesis. For the design requirements，in the selection choose of the CPU is completed，I / O address is assigned，and designed the PLC on the elevator control software programming. Think about the characteristics of the elevator，achieved the motor using PLC start，and stop designing. In the process of design，we consider elevator failures that may occur and solutions，Finally，the simulation proved the design work. And it demonstrated that this design has achieved all the requirements，and achieved satisfactory results.KEY WORDS：elevator，plc control，variable-frequency drive，safety目录第1章 绪 论51.1选题背景及研究意义51. 2继电器控制系统特点及存在问题61. 2. 1继电器控制系统特点61. 2. 2电梯继电器控制系统存在问题61. 3可编程控制器(PLC)在电梯控制中应用71. 3. 1可编程控制器(PLC)特点71. 3. 2可编程控制器(PLC)控制电梯长处91. 4论文内容安排9第2章 系统硬件设计102.1 概述102.2 控制系统122.2.1系统PLC选取132.2.2 PLC控制系统原理图142.3 演示模型硬件设计152.3.1 设计思想152.3.2 PLC参数163.3 PLC控制系统IO地址功能分派表17第3章 系统软件设计193.1程序编制原则193.2控制系统程序阐明203.2.1指层功能203.2.2 轿内指令解决213.2.3召唤信号解决233.2.4 层指令25第4章 电梯安全与保护294.1 概述294.2 常用安全保护系统设计304.2.1超速断绳保护304.2.2 层门锁保护314.2.3 开关门安全保护314.2.4缺相、错相保护324.2.5电梯电气控制系统中短路保护334.2.6 曳引电动机过载保护334.2.7超载保护34第5章 结束语35致 谢36参 考 文 献37附 录38第1章 绪 论1.1选题背景及研究意义电梯是高层建筑不可缺少交通运送工具，电梯性能好坏对人们生活影响越来越明显，因而必要努力提高电梯系统性能，保证电梯运营既高效节能又安全可靠。随着人们对其规定提高，电梯得到了迅速发展，其拖动技术己经发展到了变频调速，其逻辑控制也由PLC代替本来继电器控制。电梯是垂直运送工具，属于位能负载，并且规定频繁起停，随着载客量多少变化、上下行变换，在空载上行或重载下行时，电动机负载最小，甚至是处在发电状态，而电梯在重载上行或空载下行时，电动机负载最大，是处在电动状态，这就规定电动机在四象限运营。老式电梯曳引电动机采用接触器来实现电动机工作状态变化，这满足不了乘客舒服感;此外，老式电梯控制系统由继电器控制逻辑构成，存在着电气元件多、功能弱、电气故障频繁，可靠性差和工作寿命短等缺陷。可编程控制器(PLC：Programmable Logic Controller)是依照顺序逻辑控制需要而发展起来，是专门为工业环境应用而设计数字运算操作电子装置。鉴于其长处，电梯继电器控制方式已逐渐被PLC控制代替。因而，PLC控制技术己成为当代电梯行业一种热点。本次设计重要探讨了变频调速电梯PLC控制系统运营规律和逻辑控制，限于实验条件限制，本次设计以软件设计为主，模仿演示中硬件设计重要为软件服务，演示作者所设计电梯系统信号解决功能，从而进一步论证PLC在电梯控制系统中优越性。1. 2继电器控制系统特点及存在问题1. 2. 1继电器控制系统特点(1)所有控制功能及信号解决均由硬件实现，线路直观，易于理解和掌握，适合于普通技术人员和技术工人所掌握。(2)系统保养、维修及故障检查无需较高技术和特殊工具、仪器。 (3)大某些电器均为惯用控制电器，更换以便，价格便宜。(4)近年来国内始终身产此类电梯，技术成熟，已形成系列化产品，技术资料图纸齐全，熟悉掌握人员较多。1. 2. 2电梯继电器控制系统存在问题(1)系统触点繁多接线线路复杂，且触点容易烧坏磨损，导致接触不良，因而故障率较高。(2)普通控制电器及硬件接线办法难以实现较复杂控制功能，使系统控制功能不易增长，技术水平难以提高。(3)电磁机构及触点动作速度比较慢，机械和电磁惯性大，系统控制精度难以提高。(4)系统构造庞大，能耗较高，机械动作噪音大。(5)由于线路复杂，易浮现故障，因而保养维修工作量大，费用高；并且检查故障困难，费时费工。电梯继电器控制系统故障率高，大大减少了电梯可靠性和安全性，经常导致停梯，给乘用人员带来不便和惊扰。且电梯一旦发生冲顶或蹲底，不但会导致电梯机械部件损坏，还也许浮现人身事故。1. 3可编程控制器(PLC)在电梯控制中应用1. 3. 1可编程控制器(PLC)特点PLC是一种用于工业自动化控制专用计算机，实质上属于计算机控制方式。PLC与普通微机同样。以通用或专用CPU作为字解决器，实现字运算和数据存储，此外尚有位解决器(布尔解决器)，进行点(位)运算与控制。PLC控制普通具备可靠性高，易操作、维修，编程简朴，灵活性强等特点。(1)可靠性对可维修产品，可靠性涉及产品有效性和可维修性。1) PLC不需要大量活动元件和接线电子元件，它接线大大减少，与此同步，系统维修简朴，维修时间短。2) PLC采用了一系列可靠性设计办法进行设计，例如，冗余设计，断电保护，故障诊断和信息保护及恢复等，提高了MTTR，使可靠性提高。3) PLC有较高易操作性，它具备编程简朴，操作以便，维修容易等特点，普通不易发生操作错误。图1-1 PLC基本构造4) PLC是为工业生产过程控制而专门设计控制装置，它具备比通用计算机更简朴编程语言和更可靠硬件。采用了精简化编程语言，编程错误率大大减少，而为工业恶劣操作环境设计硬件使可靠性大大提高。5)在PLC硬件方面，采用了一系列提高可靠性办法。例如，采用可靠性元件；采用先进工艺制造流水线制造；对干扰屏蔽，隔离和滤波等；对电源断电保护；对存储器内容保护等。6) PLC软件方面，也采用了一系列提高系统可靠性办法。例如，采用软件滤波等；软件自诊断；简化编程语言等。(2)易操作性PLC易操作性体当前下列几种方面:1)操作以便PLC操作涉及程序输入和程序更改操作。大多数PLC采用编程器进行输入更改操作。编程器至少提供了输入信息显示，对大中型PLC，编程器采用了CRT屏幕显示，因而，程序输入直接可以显示。更改程序操作也可直接依照所需要地址编号或接点号进行搜索或顺序寻找，然后进行更改。更改信息可在液晶屏或CRT上显示。2)编程以便PLC有各种程序设计语言可供使用。对电气技术人员来说，由于梯形图与电气原理图较为接近，容易掌握和理解。采用布尔助记符编程语言，十分有助于编程人员编程。3)维修以便PLC具备自诊断功能对维修人员维修技能规定减低。当系统发生故障时，通过硬件和软件自诊断，维修人员可以不久找到故障部位，以便维修。(3)灵活性PLC灵活性体当前如下几种方面:1)编程灵活性。PLC采用编程语言有梯形图、布尔助一记符、功能表图、功能模块和语句描述编程语一言。编程办法多样性使编程以便、应用面拓展。2)扩展灵活性。PLC扩展灵活性是它一种重要特点。它可依照应用规模不同，即可进行容量扩展、功能扩展、应用和控制范畴扩展。3)操作灵活性。操作十分灵活以便，监视和控制变得十分容易。1. 3. 2可编程控制器(PLC)控制电梯长处(1)在电梯控制中采用了PLC，用软件实现对电梯运营自动控制，可靠性大大提高。(2)去掉了选层器及大某些继电器，控制系统构造简朴，外部线路简化。(3) PLC可实现各种复杂控制系统，以便地增长或变化控制功能。(4) PLC可进行故障自动检测报警显示，提高运营安全性，并便于检修。(5)用于群控调配和管理，并提高电梯运营效率。(6)更改控制方案时不需改动硬件接线。1. 4论文内容安排电梯继电器逻辑控制方式存在功能弱、故障多、可靠性差和工作寿命短等缺陷，因而采用功能强、故障率低、可靠性高可编程控制器(PLC)来控制电梯。调速系统采用交流变频调速，在各种负载下均有良好调速性能和精确停车性能，满足乘客舒服感和保证平层精度(即精确停车)，并能节约大量电能。论文安排如下：第一章在查阅大量参照文献基本上，简介了本课题选题背景及研究意义，通过继电器控制与PLC控制电梯对比，论证PLC控制优越性。第二章阐述了电梯PLC控制系统硬件设计，涉及模仿演示系统设计。第三章阐述模仿演示系统软件设计。第四章在电梯安全保护方面进行了设计第五章对毕业设计进行总结。第2章 系统硬件设计2.1 概述电梯PLC控制系统和其她类型电梯控制系统同样重要由信号控制系统和拖动控制系统两某些构成。重要硬件涉及PLC主机及扩展、机械系统、轿厢操纵盘、厅外呼梯盘、指层器、门机、调速装置与主拖动系统等。系统控制核心为PLC主机、操纵盘、呼梯盘、井道及安全保护信号通过PLC输入接口送入PLC，存储在存储器及召唤批示灯等发出显示信号，向拖动和门机控制系统发出控制信号。图2.1 电梯PLC控制系统构造图图2-1电梯PLC控制系统构造图电梯PLC控制系统实现功能：（1）一台电机控制上升和下降。（2）各层设上/下呼喊开关(最顶层与起始层只设一只)。（3）电梯到位后具备手动或自动开门关门功能。（4）电梯内设有层楼指令键，开关门按键。（5）电梯内外设有方向批示灯及电梯当前层号批示灯。（6）待客自动开门，当电梯在某层停梯待客，按下层外召唤按钮，能自动开门迎客。（7）自动开关门，在普通状况下，电梯停站5秒应能自动开门;在延时时间内，若按下开门按钮，门将不经延时提前实现开门动作，开门6秒应能自动关门；在延时时间内，若按下关门按钮，门将不经延时提前实现关门动作。（8）按钮开关门。在开关过程中或门关闭后，电梯启动前，按下操纵盘上开关按钮，门及时打开。（9）轿内指令记忆。当轿厢内操纵盘上有各种选层指令时，电梯应能按顺序自动停靠开门，自动拟定运营方向。（10）自动定向。当轿厢内操纵盘上，选层指令相对与电梯位置具备不同方向时，电梯应能按先入为主原则，自动拟定运营方向；呼梯记忆与顺向截停。电梯在运营中应能记忆层外呼梯信号，对符合运营方向召唤，应能自动逐个停靠应答。（11）自动换向。当电梯完毕所有顺向指令后，能自动换向应答相反方向信号。（12）自动关门待客。当完毕所有轿厢内指令，又无层外呼梯信号时电梯应自动关门在调定期间内自动关闭轿厢照明。2.2 控制系统依照设计规定，本次设计电气控制系统主回路原理图如图所示。图中M1，M2为曳引电机和门电机，交流接触器KM1KM4通过控制两台电动机运营来控制轿厢和厅门，从而进行对电梯控制。FR1，FR2为起过载保护作用热继电器，用于电梯运营过载时断开主电路。FU1为熔断器，起过电流保护作用。图2.2 电梯PLC控制系统主电路2.2.1系统PLC选取依照控制系统输入装置和输出装置及数量，并留有余量，本设计选取了日本OMRON公司生产C 60P型机。日本OMRONSYSMAC C 系列 P 型机，是一种小型整体式PLC，在小规模控制系统中已获广泛应用。它具备如下长处：(1) C60P 输人输出点数能满足系统规定，且C60P配备灵活，除主机外，还可以扩展I/O模块，可增长系统I/O点数；(2) C60P指令功能丰富，有最基本指令8条，各种功能指令82条，且指令执行速度快；(3) C60P PLC内部辅助继电器IR，定期器TC,数据区功能和数量能满足系统控制规定，特别是高速计数器能接受脉冲编码器脉冲；(4) C60P PLC体积小，但控制功能和性能相称不错；(5) C60P PLC编程，可用编程器，也可以在电脑上使用OMRON公司专用编程软件进行。编程语言可用梯形图或指令表。还可对系统进行实时监控，为调试和维护提供了极大以便。2.2.2电梯PLC信号控制系统框图图2.3电梯PLC信号控制系统框图2.3 演示模型硬件设计2.3.1 设计思想由于实验条件限制，只能用按键、二极管、数码管等元件来演示电梯基本逻辑动作：实际中电梯楼层感应信号来自霍尔元件等传感器信号，在这里用按键开关代替；为了直观演示，用数码管来显示楼层，但是为了节约资源，使用数字芯片74ls47来驱动数码管；PLCCOM端、数码管、74ls47均使用外接5V电源。 图2.4 PLC电梯控制系统原理图（演示模型）2.3.2 PLC参数普通规格电源电压-A AC100240V 50/60Hz -D DC24V容许电压范畴AC85264V DC20.426.4V型号末尾-A耗电40VA如下60VA如下型号末尾-A耗电20W如下20W如下DV24V输出端子10%最大0.2A10%最大0.3A使用环境温度055使用环境湿度3585%RH(不结露)保存环境湿度-2065性能规格控制方式存储程序编程语言梯形图方式指令长度每条指令一步，每指令占16字指令种类37种(基本指令12种，应用指令25种)解决时间平均10us/1指令(RAM)，13us/1指令(ROM)程序容量1194步输入输出继电器2036点(C20P)，2856点(C28P)4080点(C40P)，60120点(C60P)内部辅助继电器136点(10001807)使用高速计数命令时，1807为其专用特殊辅助继电器1,6点(18081907)保持继电器160点(HR000915)暂时记忆寄存器8点(TR07)数据存储器64字(DM0063)使用高速计数命令时，DM3263为其专用定期器/计数器TIM，TIMH，CNT共计48点高速计数器1点停电保持机能保持继电器、计数器、数据存储器内容电池寿命25oC条件下为5年自诊断机能CPU异常(时钟、监视、定期器)2.3.3 PLC控制系统IO地址功能分派表输入地址表输入点输入设备设备阐明00001一层上召唤按钮00002二层上召唤按钮00003三层上召唤按钮00004二层下召唤按钮00005三层下召唤按钮00006四层下召唤按钮00007一层轿内指令按钮00008二层轿内指令按钮00009三层轿内指令按钮00010四层轿内指令按钮00101一层感应信号按键开关模仿00102二层感应信号00103三层感应信号00104四层感应信号输出地址表输出点输出设备设备阐明01001上行批示灯电梯正向上运营01002下行批示灯电梯正向下运营01104轿内批示1 01105轿内批示201106轿内批示301107 轿内批示40110074ls47 A输入端数码管显示相应楼层0110174ls47 B输入端0110274ls47 C输入端0110374ls47 D输入端01003一楼上召唤批示01004二楼上召唤批示01005三楼上召唤批示01006三楼下召唤批示01007二楼下召唤批示01008四楼下召唤批示第3章 系统软件设计3.1程序编制原则 （1）按实际电梯棱层显示办法显示。如：上升时，轿厢在12层之间显示“2”：下降时轿厢在12层之间显示“1”。（2）用向上、向下箭头（三角形发光二极管）显示电梯上行、下行。（3）被呼喊楼层（涉及内呼和外呼）批示灯亮。响应后批示灯熄灭。（4）当只有单向呼喊信号时，按楼层顺序响应呼喊信号；当有双向呼喊信号时。优先响应当前运营方向（顺向）楼层呼喊信号，然后响应逆向呼喊信号，未响应楼层呼喊信号被记忆。直到响应结束。（5）电梯运营过程禁止开门，开门电梯禁止运营。（6）电梯到层停车时响铃、自动开门，延迟一定期间后自动关门。也可以手动开、关门。（7）由于关门到位是靠时间来控制，为了保汪轿厢门可靠关闭，关门时间足够长（如5秒）。（8）电梯在任两层问行走不得超过30秒钟。否则鉴定电梯运营出故障，电梯自动停止运营。（9）电梯设有上下极限位行程开关。当电梯运营到极限位置时，通过程序强行电梯停止运营。（10）电梯如无任何呼喊，在当前层等待呼喊，等待超过一定期间自动返回基层。开电梯轿内指令、厅外召唤信号登记自动定向开、关门控制厅外召唤信号指层控制指层信号=选层信号（指令、召唤）换速平层停车轿内指令、厅外召唤信号消除YN Y开始 停电梯结束Y开、关门控制指令、信号均解决完毕 N图3-1系统程序流程图3.2控制系统程序阐明3.2.1指层功能楼层感应信号是电梯电路中重要信号，由于它涉及到其她控制电路中许多环节，诸如轿厢指令、厅外召唤信号、选向等。电梯普通都配有层楼批示器，以便批示电梯所在位置。关于电梯轿厢层楼位置信号获取，其方式有：1.由机械选层器获得，运用机械选层器动、静触点通断获得或消除层楼位置信号。2.对于无机械选层器电梯，可以： （1）磁感应器信号直接输入：安装在轿厢上遮磁板通过安装在井道上每层一种干簧管感应器时，使该层站感应器触点接通，并通过电缆将感应器触点信号输入PLC。PLC可直接使用输入点信号作为轿厢楼层位置信号，进行定向、选层、换速。（2）双稳态磁保开关状态编码输入：运用磁保开关双稳态特性，通过磁铁不同极性和安装位置，使磁保开关状态按一定规律编码输入PLC。（3）旋转编码器或光电开关脉冲输入：旋转编码器转轴直接与曳引电动机转轴相连，当电动机转动时，编码器输出与转角相应脉冲数。通过合计脉冲数量可直接算出轿厢相应位置行程，进而算出电梯运营过程中轿厢所处楼层位置。演示模型中用按键开关代替楼层信号，运用数码管显示楼层。指层功能梯形图3.2.2 轿内指令解决轿厢内操纵箱上相应每一层楼设一种带灯按钮，也称指令按钮。乘客按下要去层站指令按钮，按钮灯便亮，即轿厢内指令登记。电梯运营到达目层站后，该指令被消除，相应按钮灯熄灭。轿内指令与厅外召唤信号均需所有输入PLC中，重要办法有：按钮信号直接输入、组合输入、矩阵扫描输入、编码输入等。指令信号解决涉及信号登记、显示以及本层（停车）消号。考虑到指令批示灯闪烁显示，需要定期器控制，为了便于与召唤信号区别开，故采用中间继电器来记住输入（指令按钮X7、X8、X9、XA）状态，以实现指令登记；由于本层消号需要，故使中间继电器与输出互锁，以实现消号。S XA M0024R Y1A M0024 TMR 0 10 M0024 T11 T0011 T0011Y0016 Y0016 T0011 Y0016 X9 M23 SR 结束 Y19 M23 M23 T10 T0010 TMR 0 10 T0010Y0015 Y0015 T0010Y0015 S X0008 M0022Y0018 M0022 RM0022T0001 T0001 TMR 0 10 T0001Y0014 Y0014 T0001Y0014 X0007 M0021 S Y0017 M0021RTMR 0 10 M0021T0000 T0000 T0000Y0013 Y0013 T0000Y0013轿内指令解决梯形图3.2.3召唤信号解决厅外召唤信号同轿内指令同样同样需要进行登记、显示、本层停车消号，此外还具备反向信号保持功能。信号登记采用自锁原理，软件上采用逻辑“或”实现。为了保证同向召唤消号，反向信号保持功能，其消号条件必要是楼层批示信号（Y7、Y8、Y9、YA）与方向批示信号（Y11、Y12）同步满足。S X0003 M0060X0002X0001 Y0010 X0002 X0003 Y0019 Y0015 Y0015 Y0011 M0060 X0003 Y0018 Y0014 Y0014 Y0011 M0060 X0002 Y0017 Y0013 Y0013 Y11 X0001 Y001A Y0016 Y0016 Y0012 X0006 Y0019 Y0015 Y0015 Y0012 M0006 X0005 Y0018 Y0014 Y0014 Y0012 M0060 X0004召唤信号解决梯形图 3.2.4 层指令（1）定向选层由于定向与选层换速直接有关，普通在编制定向程序中应恰当考虑选层换速规定，并为选层换速控制做信号准备。本电梯PLC控制系统采用全集选方式控制，因而，依照上行上优先、下行下优先原则控制电梯自动选向，同步解决轿内指令与厅外召唤信号，方向信号登记以当前所处楼层及接受到第一条指令或召唤为准。再对所用指令和召唤进行楼层比较来判断方向信号消号楼层。 MOV 2 0X0002 Y0018 Y0019 Y001A D0004 X0008 M0002 X0001 MOV 3 0 X0003 Y0019 Y001A D0005 X0009 M0003 X0002MOV 4 0 X0006 Y001A D0006X000A M0004X0003 S M0001 M0005M0002 M0003 M0004R Y001A M0005R D0006 Y001A M0005 EQ 0 = 4R0006 D0006 D0006 D0005 Y0019 M0005REQ 0 = 3EQ 0 = 0 D0005R EQ 0 = 2EQ 0 = 0EQ 0 = 0 D0006 D0005 D0004 Y0018 M0005 D0004 M0005 Y0012 Y0012 定向上行梯形图（2）反向截层电梯选层换速普通涉及指令换速、召唤顺向截层换速、召唤最远反向截层换速。无论在有司机或无司机运营状态，对于指令信号，电梯均需换速平层停车；当召唤方向与电梯运营方向相似时，电梯换速停车，及顺向截层。只有在无司机运营状态，当同向指令与信号均响应完毕，电梯运营至同向顶层（或底层）自动反向后，电梯才对反向召唤信号应召服务，当有各种反向召唤信号时，先应召最远反向召唤信号，及最远反向截层，然后再以顺向截层方式应召其他召唤信号。由于电梯换速功能需要测速器等硬件装置，故在演示中，仅由消号来表达，模仿其详细运营规律。 X0004 Y0018 Y0019 Y001A Y011 M0001 X0005 Y0019 Y001A X0006 Y001A X0004 Y0012 M0000
