河北省风电场工程安全设施竣工验收
现场检查要点指南
（三稿）
第一条 （编制目）为了规范河北省风电场工程安全设施竣工验收现场检查工作，规范现场安全监督检查行为，保障安全生产法律、法规、规章、原则实行，特制定本指南。
第二条 （现场检查重点）风电场工程安全设施竣工验收现场检查工作重点是，可导致人身伤害危害因素；可导致对正常生产运营有重大影响核心设备毁损危险有害因素；法律法规规章原则明确规定安全设备设施。
第三条 （现场检查办法）在进行风电场建设项目安全设施现场验收检查时，重要采用如下办法：
1. 询问单位重要负责人、安全管理人员和从业人员安全知识掌握等状况；
2. 查阅关于安全文献、资料；
3. 查看安全设施、设备外观、运营状况；
4. 抽查测试安全设施功能；
5. 检查从业人员安全器材、用品操作状况。

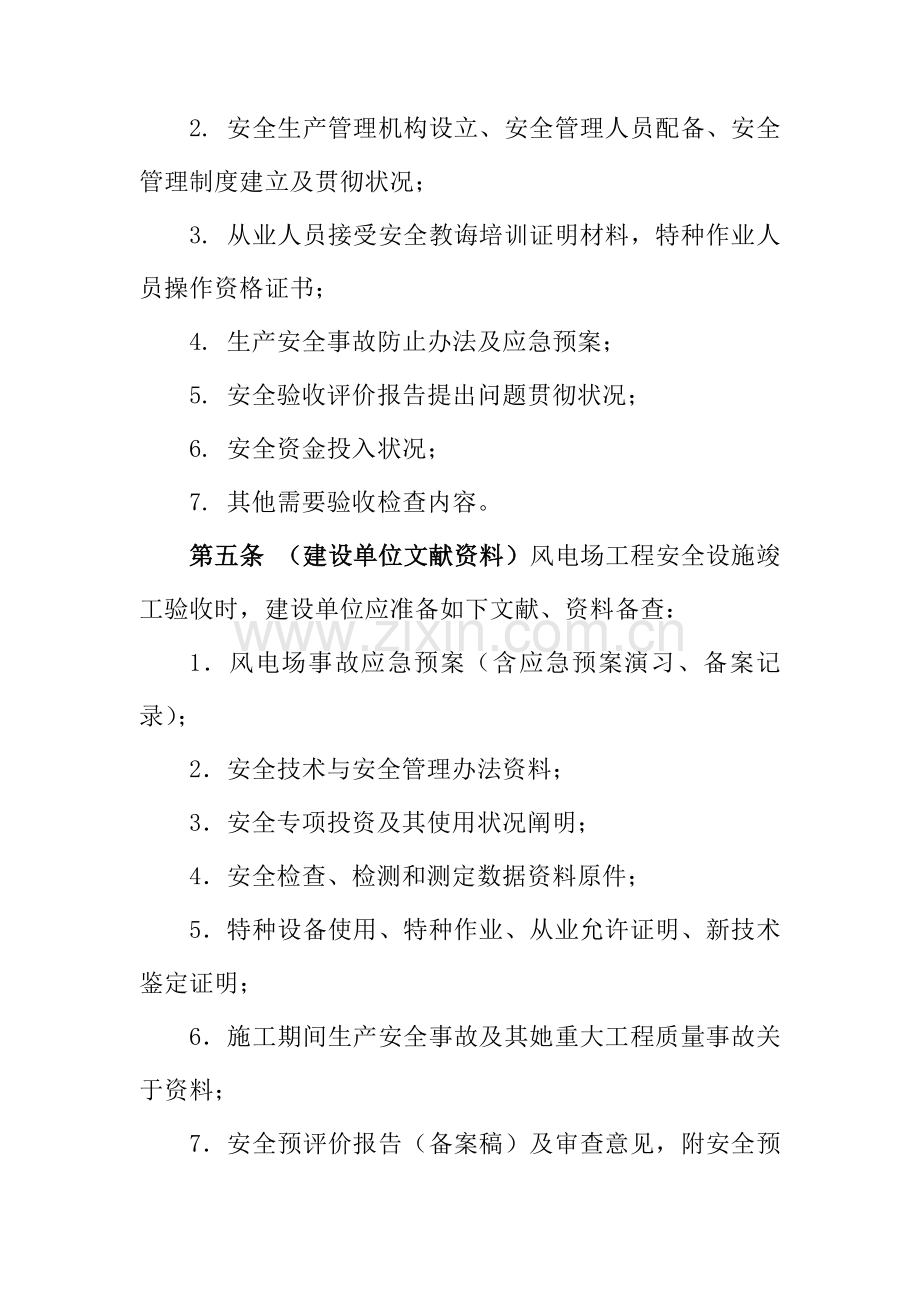

第四条 （现场检查重要内容）风电场工程安全设施竣工验收现场检查重要内容涉及：
1. 安全生产条件、安全设施设立及使用状况；
2. 安全生产管理机构设立、安全管理人员配备、安全管理制度建立及贯彻状况；
3. 从业人员接受安全教诲培训证明材料，特种作业人员操作资格证书；
4. 生产安全事故防止办法及应急预案；
5. 安全验收评价报告提出问题贯彻状况；
6. 安全资金投入状况；
7. 其他需要验收检查内容。
第五条 （建设单位文献资料）风电场工程安全设施竣工验收时，建设单位应准备如下文献、资料备查：
1．风电场事故应急预案（含应急预案演习、备案记录）；
2．安全技术与安全管理办法资料；
3．安全专项投资及其使用状况阐明；
4．安全检查、检测和测定数据资料原件；
5．特种设备使用、特种作业、从业允许证明、新技术鉴定证明；
6．施工期间生产安全事故及其她重大工程质量事故关于资料；
7．安全预评价报告（备案稿）及审查意见，附安全预评价报告批复或备案告知书；
8．可行性研究报告及审查意见；
9．重大设计变更审查意见；
11. 参建单位验收自检报告和建设运营自检报告；
10．其她与安全设施竣工验收关于审批文献、各阶段验收报告、合同文献及图纸、技术设计文献等。
第六条 （检查单元划分）风电场工程安全设施竣工验收现场检查时，可按风力发电机组、升压站、线路、建筑、交通、安全管理六大单元进行划分，逐单元验收。
第七条 （风力发电机组检查要点）风力发电机组单元检查要点如下：
1. 风力发电机基本、风力发电机组安装、风力发电机监控系统、塔架、电 缆、风力发电机组变压器、防雷接地网安装、防止性实验和交接验收符合有关原则规范和技术文献规定，试运营状况良好，发现缺陷已消除；
2. 风力发电机组运动部件有安全可靠地防护装置；
3. 有足够、便于检测和维护操作空间；
4. 高空作业时，有挂安全带可靠地点；
5. 攀爬塔架爬梯防坠装置可靠且通过检查；
6. 维护叶轮、偏航机构或其她运动机构时，有可靠地制动保护；
7. 安全防护隔离装置全齐；风机所有平台窗口应随时保持关闭状态；
8. 通道、平台符合国标规定；
9. 扶手、固定点可靠；
10. 照明灯具完好，照度良好；
11. 风电机内应配备有效消防器材；
12. 防风挂钩、门、锁、灯、安全开关等符合有关规定；
13. 电气系统防触电办法有效；
14. 有逃离机舱备用应急办法，并时刻保持良好状态；
15. 风机舱内应设立配备急救箱；
16. 风机舱内工作时，应携带对讲机等通信设备；
17. 电缆外露某些应有安全防护办法；
18. 机舱、塔内控制柜、电缆等接地应牢固可靠；
19. 箱式变压器自身及周边环境整洁、无渗油，照明良好，标志齐全；
20. 风力发电机变压器表计显示完好精确，熔丝保护、防爆装置和信号装置等部件应完好、可靠；
21. 箱式变电站必要有门锁；
22. 风力发电机组使用普通变压器，机组距离场内架空线路和变压器要保证一定安全距离；
23. 箱式变压器组距离风力发电机组不不大于10m；
24. 普通变压器组周边应设安全围栏和警示牌，防止人员误入带电区域；
25. 接地网连接处焊接牢固、接地网引出处应符合规定，且标志明显 ；
26. 接地网接地电阻应符合风力发电机组设计规定；
27. 风电机组在运营中有无异常响声、叶片运营状态、调向系统动作与否正常，电缆有无纹缠状况；
28. 风电机组各某些无渗油现象。
29. 螺母拧紧后，螺栓头应露出2个至3个螺距，其支承面应与被紧固零件贴合，并以黄色油漆标示。
30. 风机基本混凝土无有害构造裂缝；
31. 地基承载力、单桩承载力和桩身完整性检测成果必要符合设计规定；
32. 风机基本相对沉降量符合《建筑变形测量规范》JGJ 8规定，合计沉降量应符合设计规定；
33. 风机基本环安装水平度偏差符合设计厂家规定；
34. 塔筒内爬梯应安装牢固、速查安全滑轨顺直无错口；
35. 塔筒各段跨接接地连线应接触良好；
36. 变桨系统动作应对的，备用电源工作可靠；
37. 风电机组场界噪声符合本地环保指标规定；
38. 风机防雷接地电阻不得不不大于4Ω;
39. 风力发电机组与场内架空线路安全距离，要满足风机维护时，工作人员从机舱放下吊装绳索，在风力或其她外力作用荡起后安全距离。
第八条（升压站检查要点）升压站单元检查要点如下：
1. 主变压器、高低压电器、盘柜及二次回路接线、母线装置、电缆、低压配电设备、防雷接地装置安装、防止性实验和交接验收符合有关原则规范和技术文献规定，试运营状况良好，发现缺陷已消除。
2. 主变压器、开关、刀闸、互感器、控制箱、端子箱、母线、建筑物标志牌齐全；
3. 禁止攀登构架爬梯设防护门，加锁并悬挂“禁止攀登，高压危险”标志牌；
4. 室外GIS周边装设全封闭固定围栏，并在围栏入口醒目位置装设“未经允许 不得入内”、“禁止攀登 高压危险”禁止标示牌，“止步 高压危险”警告标示牌，“必要戴安全帽”指令标志牌和“注意防尘、防潮”文字标志牌；
5. 主变压器事故排油设施完好，消防设施完善；
6. 手车开关柜机械闭锁等防止误操作“五防装置”齐全可靠；
7. 设备柜架和基本接地或接零可靠；
8. 盘、柜及电缆管道封堵完好，有防积水、防结冰、防潮、防雷办法；
9. 电缆沟无杂物，盖板齐全，照明、通风、排水设施、防火办法符合设计规定；
10. 接地网外露某些连接应可靠，接地线规格对的，防腐层应完好，标志齐全明显；
11. 避雷针(罩)安装位置及高度应符合设计规定。
12. 高压电器联动应正常，无卡阻现象，分、合闸批示正常，辅助开关动作应对的可靠；
13. 高压电器围栏、罩壳、基本、支架、爬梯、检修平台等应可靠接地；
14. 电气装置接地应以单独接地线与接地汇流排或接地干线相连接，禁止在一根接地线中串接几种需接地电气装置；
15. 高压设备及架构应有两根与不同地点主接地网连接，接地引线均应符合热稳定、机械强度和电气连接规定，接地连接处应便于检查测试；
16. 设备及系统保护定值整定成果应符合规定；
17. 充油高压电器绝缘油必要耐压实验合格。
第九条（场内电力线路检查要点）场内电力线路单元检查要点如下：
1. 场内电力线路安装、防止性实验和交接验收符合有关原则规范和技术文献规定，试运营状况良好，发现缺陷已消除；
2. 电力线规格型号应符合设计规定，外部无损坏，标志应齐全、对的、清晰；
3. 电杆组立、拉线制作与安装、导线弧垂、相间距离、对地距离、对建筑物接近距离及交叉跨越距离等均应符合设计和规范规定；
4. 架空线沿线障碍应已清除；
5. 电缆沟应无杂物，盖板齐全，照明、通风、排水系统、防火办法应符合设计规定；
6. 接地良好，接地线规格对的，连接可靠，防腐层完好，标志齐全明显；
7. 在冰冻、雷电严重地区，有防冰冻、防雷击安全保护设施；
8. 杆塔基本和拉线基本完好，无雨水冲刷和外力人为损坏导致基本破坏或掏空等倒杆倒塔缺陷；
10. 在交通道路边杆塔上涂醒目反光漆，加装防撞防护办法；
11. 高压架空线路杆塔每一腿都应与接地体引下线电气连接可靠，以便测量；
12. 直埋电缆敷设在直线段每隔50-100m、电缆接头、转弯、进入建筑物等处，应设立明显方位标记或标桩。
第十条（中控楼和升压站建筑工程检查要点）中控楼和升压站建筑工程单元检查要点如下：
1. 中控楼和升压站建筑工程建设、验收符合有关原则规范和技术文献规定，使用状况良好，发现缺陷已消除；
2. 建筑、主变压器基本牢固，符合设计和规范规定；
3. 屋面隔热、防水层符合规定，层顶无渗漏现象；
4. 墙面砌体无雨水渗漏现象；
5. 开关柜室防火门符合安全规定；
6. 电缆沟、楼地面与场地无积水现象；
7. 室内外给排水系统良好；
8. 接地网外露连接体及预埋件符合设计规定；
9. 升压站入口醒目位置装设“未经允许，不得入内”和“必要戴安全帽”标示牌；
10. 升压站通道入口装设限制高度标志牌；
11. 升压站围栏或围墙四周悬挂“止步，高压危险”标志牌，相邻标志牌间隔不超过30m；
12. 装有SF6开关室内配电室和GIS室，设强力通风装置，风口应设立在室内底部，并在入口装设“注意通风”标志牌和安全须知文字标志牌；
13. GIS室配备正压式消防空气呼吸器；
14. 室内配电室长度不不大于7m设2个及以上出口；
15. 室内配电室门向外启动，并选用室内开门不用钥匙自动门锁；
16. 配电室出入口加装防小动物板；
17. 配电室可启动窗户安装网栅；
18. 配电室备用间隔用盖板盖住；
19. 配电室通风孔、穿墙孔洞、百叶窗安装网栅；
20. 室内变电站应按规范配备消防器材；
21. 电缆出入口用防火材料封堵电缆通过孔洞；
22.变电站室内应安装事故通风装置，通风机应在室外进行启、停操作；
23.变压器室、电容器室、蓄电池室、电缆夹层、配电装置室门应向疏散方向启动，当门外为公共走道或其她房间时，该门应采用乙级防火门，配电装置室中间隔墙上门应采用由不燃材料制作双向弹簧门;
24.一组消防水泵吸水管不应少于两条；当其中一条损坏时，别的吸水管应能满足所有用水量，吸水管上应装设检修用阀门；
25.消防用电设备应采用单独供电回路，当发生火灾切断生产、生活用电时，仍应保证消防用电，其配电设备应设立明显标志；
26.主控通信楼(室)及屋内配电装置建筑，其安全出口不应少于两个，楼层第二出口可设在通向有固定楼梯室外平台处；
27.建筑面积超过250m2主控通信室、配电装置室、电容器室、电缆夹层，其疏散出口不适当少于两个，楼层第二个出口可设在固定楼梯室外平台处，当配电装置室长度超过60m时，应增设一种中间疏散出口；
28.对有人值班变电所、主控制室、继电器室、屋内配电装置室、所用配电屏室、蓄电池室、通信机房、消防设备室、重要屋内通道、楼梯出口，应装设事故应急照明。事故应急照明宜兼做正常照明用。当交流电源断电时应能自动切换到蓄电池电源；
29.采用非密封蓄电池室内照明，应采用防爆型照明电器，开关、熔断器和插座等也许产生电火花电器，应装在蓄电池室外；
30．防酸隔爆蓄电池室通风机与电动机应为防腐防爆型。通风机吸风口应接近顶棚以排除氢气。防酸隔爆蓄电池室不应采用明火采暖。采用电采暖时应采用防爆型。
第十一条（场内交通工程检查要点）交通工程单元检查要点如下：
1. 场内交通工程施工质量符合设计和规范规定，模仿试通车检查涵洞、桥梁、路基、路面、转弯半径符合风力发电设备运送规定；
2. 场内道路平纵断面设计应符合关于规定，并应经常保持路面平整、路基稳固、边坡整洁、排水良好；
3. 跨越场内道路上空建（构）筑物（含桥梁、隧道、管线等）距路面最小净高，应按行驶车辆最大高度或车辆装载货品后最大高度另加0.5～1ｍ安全间距采用，并不适当于小5ｍ。跨越场内道路上空建（构）筑物（含桥梁、隧道等）以及管线，应增设限高标志和限高设施；
4. 按有关原则规范设立路基护栏、桥梁护栏、交通标志、交通标线、轮廓标等交通安全设施。
5. 场内道路应设立交通标志，其设立、位置、形式、尺寸、图案和颜色等必要符合关于规定；
6. 场内道路在急弯、陡坡、视线不良等路段，应依照需要设立标志、柱式（墙式）护栏、分道墙（桩）、分道行驶路面标线、反光镜等安全设施；在桥头引道、高路堤、地形险峻等路段，应设立标志和护栏；在道路交叉口，应依照需要设立标志、栏杆；在严重积雪路段、漫水桥、过水路面，应设立标杆。
7. 场内道路，在急弯、陡坡、高路堤、地形险峻等路段，亦可依照详细状况分别设立挡车堆（但不得妨碍视线）、阻车堤、反坡安全线等安全设施。
8. 现场工作车辆应配备急救箱。
第十二条（安全管理检查要点）安全管理单元检查要点如下：
1. 安全机构和安全管理人员配备；
2. 安全培训教诲和安全资格证件；
3．安全检查、隐患治理和设备缺陷管理；
4. 建设项目安全“三同步”状况；
5. 安全卫生附属设施使用状况；
6. 安全生产“三项制度”；
如安全生产责任制、操作票管理、工作票管理、特种作业容易安全管理、高空作业安全管理、设备管理、安全工器具管理、劳动防护用品管理、反事故办法和安全技术办法管理、应急管理、职工安全生产教诲和培训、安全文明生产奖惩管理、安全例会工作、安全检查管理、发包工程安全管理、暂时工安全管理、安全生产档案管理、事故调查管理、消防管理、维护检修管理等。并提供安全生产管理制度目录清单。
7. 事故应急预案编制和实行状况；
事故应急预案涉及：综合应急预案，专项应急预案，现场处置方案。
应当制定现场处置方案紧急事件涉及：结冰；闪电和暴雨；台风；地震；沙尘暴；火灾，洪水；过速；刹车失灵；叶轮不平衡；紧固件松动；润滑失效；拉索松动或断裂；寒冷天气机组启动；其她零件故障。
8. 安全设施竣工建设运营自检报告；
9. 劳动安全和工业卫生投资执行状况。
