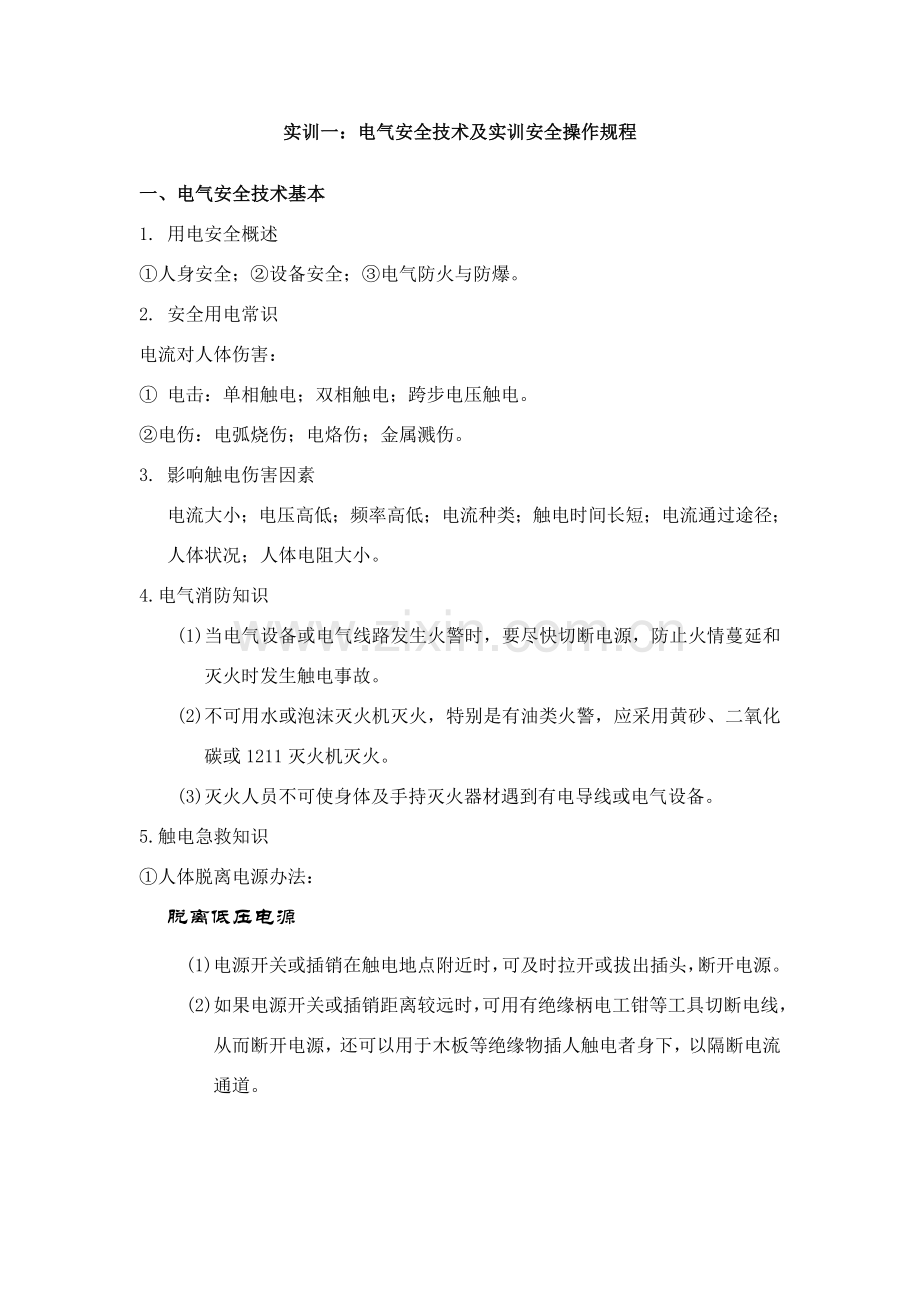

实训一：电气安全技术及实训安全操作规程 一、电气安全技术基本1. 用电安全概述人身安全；设备安全；电气防火与防爆。2. 安全用电常识电流对人体伤害： 电击：单相触电；双相触电；跨步电压触电。电伤：电弧烧伤；电烙伤；金属溅伤。3. 影响触电伤害因素电流大小；电压高低；频率高低；电流种类；触电时间长短；电流通过途径；人体状况；人体电阻大小。4.电气消防知识 (1)当电气设备或电气线路发生火警时，要尽快切断电源，防止火情蔓延和灭火时发生触电事故。 (2)不可用水或泡沫灭火机灭火，特别是有油类火警，应采用黄砂、二氧化碳或1211灭火机灭火。 (3)灭火人员不可使身体及手持灭火器材遇到有电导线或电气设备。5.触电急救知识人体脱离电源办法：脱离低压电源(1)电源开关或插销在触电地点附近时，可及时拉开或拔出插头，断开电源。(2)如果电源开关或插销距离较远时，可用有绝缘柄电工钳等工具切断电线，从而断开电源，还可以用于木板等绝缘物插人触电者身下，以隔断电流通道。电工实训安全操作规程 1、学生实训前必要做好准备工作，按规定期间进入实训室，到达指定工位，未经批准，不得擅自调换。2、不得穿拖鞋进入实训室，不得携带食物进入实训室，不得让无关人员进入实训室，不得在室内喧哗、打闹、随意走动，不得乱摸乱动关于电气设备。3、室内任何电器设备，未经验电，普通视为有电，不准用手触及，任何接、拆线都必要切断电源后方可进行。4、设备使用前要认真检查，如发现不安全状况，应停止使用并及时报告教师，以便及时采用办法；电器设备安装检修后，须经检查后方可使用。5、实践操作时，思想要高度集中，操作内容必要符合教学内容，不准做任何与实训无关事。 6、要爱护实训工具、仪表、电气设备和公共财物，凡在实训过程中损坏仪器设备者，应积极阐明因素并接受检查，填写报废单或损坏状况报告表，人为导致设备损坏要照价补偿。实训二：点动与持续转动电路连接一、实验目：1、通过将持续转动控制线路得安装接线，掌握通过原理图安装接线技能。2、通过实验掌握及加深理解点动与持续控制线路。二、实验电路（实验原理）：L1L2L3QSU11V11W11U12V12W12U13V13W13FRFU1FU2UVWPEKM0 M3FRSB2SB1KM1234KMSB35点动与持续转动控制电路三、实验环节：（1） 合上电源开关QS按下按钮线圈得电KM常开触点闭合自锁；KM自锁触头闭合自锁；KM主触点闭合电机得电启动；（2）按下按钮SB3瞬间SB3常闭触点断开致使KM自锁电路被断开KM线圈失电（由于惯性电机继续转动）完全按下SB3 KM线圈得电 KM常开触点闭合；KM主触点闭合电机运营（KM自锁触点闭合，但自锁功能无效）；（3）按下SB2KM线圈失电各触点复位；电机停止转动。四、实验配备选用亚龙YL-WXD系列实训台，1台三相异步电动机。 实训三：接触器联锁正反转控制线路一、实验目：1.通过对接触器正、反转联锁控制线路安装接线，掌握依照原理图安装接线办法。2、掌握三相异步电机正、反转工作原理。U11FU2二、实验电路（实验原理）：L1L2L3QSV11W11U12V12W12U13V13W13FRFRFU1UVWPEKM1KM2SB3SB1KM1KM210234 M3KM1KM2SB2645KM276KM1111接触器联锁正反转控制线路三、实验环节：1、正转控制： KM1自锁头闭合自锁按下SB1KM1线圈得电 KM1主触头闭合 电动机M启动持续正转 KM1联锁触头分断（对KM2联锁） 2、反转控制KM1自锁触头分断解除自锁先按下SB3KM1线圈失电 KM1主触头分断 电动机M失电停转KM1联锁触头恢复闭和（解除对KM2联锁） KM2自锁触头闭合自锁再按下SB2KM2线圈得电 KM2主触头闭合 电动机M启动持续反转KM2联锁触头分断（对KM1联锁）停止时，按下停止按钮SB3 控制电路失电 KM1（或KM2）主触头分断 电动机M失电停转。四、实验配备:选用亚龙YL-WXD系列实训台，1台三相异步电动机。实训四：按钮联锁正、反转电路连接一、实验目：1.通过对按钮联锁正、反转控制线路安装接线，掌握依照原理图安装接线实际操作技能。2、学会分析按钮联锁正、反转电路工作原理图。二、实验电路（实验原理）：L1L2L3QSU11V11W11U12V12W12U13V13W13FRFRFU1FU2UVWPEKM1KM2SB3SB1KM1KM2102347 M3KM1KM2SB256三、实验环节：（1）合上电源开关QS 按下SB1 KM1线圈得电 KM1主触点闭合电机正转； （2）按下SB2 SB2常闭触点断开对KM1互锁 KM1 线圈失电 SB2常开触点闭合 KM2线圈得电 KM2主触点闭合 电机反转；（3）按下SB3 系统停车四、实验配备:选用亚龙YL-WXD系列实训台，1台三相异步电动机。实训五：电动机顺序启动控制电路连接一、实验目：1、通过电路实际安装接线，掌握依照原理图实际安装线路技能。2、通过实验，加深理解该电路工作原理。二、实验电路（实验原理）：三、实验环节：四、实验配备:选用亚龙YL-WXD系列实训台，1台三相异步电动机。实训六：电动机定子绕组串联电阻启动控制电路连接一、实验目：1、通过实际电路安装接线，掌握按原理图安装接线办法。2、通过实验加深理解该电路特点。二、实验电路（实验原理）： 定子绕组串联电阻启动控制线路三、实验环节：四、实验配备:选用亚龙YL-WXD系列实训台，1台三相异步电动机。实训七：电动机反接制动控制电路连接一、实验目：1、通过电路实际安装接线，掌握由原理图实际安装接线知识。2、通过实验，进一步理解反接制动原理。二、实验电路（实验原理）：KSFU2WVUHL1HL2KM2KM1KM1FRKM1QSSB2PEFU1FU2FRSB1KM2KM2KM1KM1KM2M3nKSL3L2L1N三、实验环节：四、实验配备:选用亚龙YL-WXD系列实训台，1台三相异步电动机。实训八：安装照明线路一、实验目：1、通过电路实际安装接线，掌握由原理图实际安装接线知识。2、通过实验，进一步理解照明线路原理。二、实验电路（实验原理）：日光灯控制线路三、实验环节：1.荧光灯（日光灯）：由灯管、镇流器、启辉器等构成 发光效率较高，约为白炽灯四倍 具备光色好、寿命长、发光柔和等长处2.荧光灯（日光灯）工作原理：当荧光灯接通电源后，电源电压通过镇流器、灯丝，加在起辉器型动触片和静触片之间，引起辉光放电，放电时产生热量使双金属型动触片膨帐并向外伸张，与静触片接触，按通电路，使灯丝预热并发射电子。与此同步，由于型动触片与静触片相接触，使两片间电压为零，而停止辉光放电，使型动触片冷却并复原脱离静触片，在动触片断开瞬间，在镇流器两端会产生一种比电源电压高得多感应电动势，这个感应电动势加在灯管两端，使灯管内惰性气体被电离而引起弧光放电，随着灯管内温度升高，液态汞就汽化游离，引起汞蒸汽弧光放电而发出肉眼看不见紫外线，紫外线激发灯管内壁荧光粉后，发出近似日光灯光。四、实验配备:选用亚龙YL-WXD系列实训台
