新版电机与电气控制关键技术试题库和答案.doc

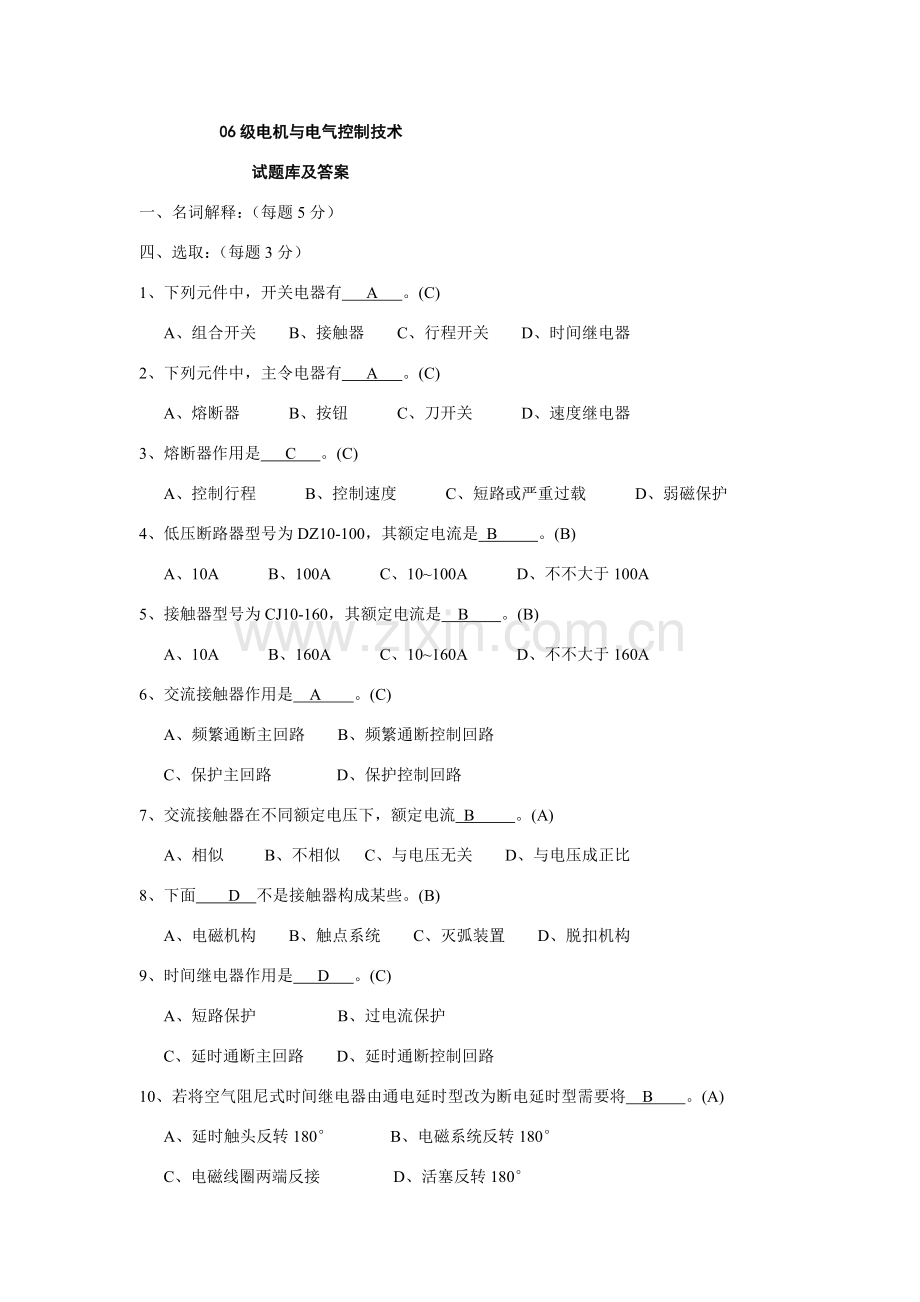

06级电机与电气控制技术
试题库及答案
一、名词解释：（每题5分）
四、选取：（每题3分）
1、下列元件中，开关电器有 A 。(C)
A、组合开关 B、接触器 C、行程开关 D、时间继电器
2、下列元件中，主令电器有 A 。(C)
A、熔断器 B、按钮 C、刀开关 D、速度继电器
3、熔断器作用是 C 。(C)
A、控制行程 B、控制速度 C、短路或严重过载 D、弱磁保护
4、低压断路器型号为DZ10-100，其额定电流是 B 。(B)
A、10A B、100A C、10~100A D、不不大于100A
5、接触器型号为CJ10-160，其额定电流是 B 。(B)
A、10A B、160A C、10~160A D、不不大于160A
6、交流接触器作用是 A 。(C)
A、频繁通断主回路 B、频繁通断控制回路
C、保护主回路 D、保护控制回路
7、交流接触器在不同额定电压下，额定电流 B 。(A)
A、相似 B、不相似 C、与电压无关 D、与电压成正比
8、下面 D 不是接触器构成某些。(B)
A、电磁机构 B、触点系统 C、灭弧装置 D、脱扣机构
9、时间继电器作用是 D 。(C)
A、短路保护 B、过电流保护
C、延时通断主回路 D、延时通断控制回路
10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。(A)
A、延时触头反转180° B、电磁系统反转180°
C、电磁线圈两端反接 D、活塞反转180°
11、通电延时时间继电器线圈图形符号为 B 。(C)
A、 B、 C、 D、
12、延时断开常闭触点图形符号是 B 。(C)
A、 B、 C、 D、
13、通电延时时间继电器，它延时触点动作状况是 A 。(A)
A、线圈通电时触点延时动作，断电时触点瞬时动作
B、线圈通电时触点瞬时动作，断电时触点延时动作
C、线圈通电时触点不动作，断电时触点瞬时动作
D、线圈通电时触点不动作，断电时触点延时动作
14、断电延时时间继电器，它延时触点动作状况是 B 。(A)
A、线圈通电时触点延时动作，断电时触点瞬时动作
B、线圈通电时触点瞬时动作，断电时触点延时动作
C、线圈通电时触点不动作，断电时触点瞬时动作
D、线圈通电时触点不动作，断电时触点延时动作
15、热继电器整定值为6.8A，则动作范畴应选用 D 。(C)
A、0.4~0.64A B、0.64~1A C、4~6.4A D、6.4~10A
16、热继电器中双金属片弯曲作用是由于双金属片 C 。(A)
A、温度效应不同 B、强度不同
C、膨胀系数不同 D、所受压力不同
17、黄绿相间双色线，按电气规范只能用作 C 。(B)
A、火线 B、零线 C、接地线 D、网络线
18、在控制电路中，如果两个常开触点串联，则它们是 A 。(B)
A、与逻辑关系 B、或逻辑关系
C、非逻辑关系 D、与非逻辑关系
19、在机床电气控制电路中采用两地分别控制方式,其控制按钮连接规律是 C 。(A)
A、全为串联 B、全为并联
C、起动按钮并联，停止按钮串联 D、起动按钮串联，停止按钮并联
20、11kW以上笼型电机，进行起动时应采用 B 。(C)
A、全压起动 B、减压起动 C、刀开关直接起动 D、接触器直接起动
21、直流电机如果不配备弱磁保护，则电机运营时发生弱磁会导致 D 。(B)
A、电机过流烧毁 B、电机过压绝缘击穿
C、电网电压下降 D、电机飞车事故
22、分析电气控制原理时应当 A
A先机后电 B先电后机 C先辅后主 D化零为整
23、电磁机构中衔铁可靠地被吸住条件是 A
A电磁吸力不不大于弹簧反力 B电磁吸力等于弹簧反力C电磁吸力不大于弹簧反力
24直流电磁构造为防止线圈过电压损坏，在电磁线圈两端 A
A 并联放电回路 B 串联放电回路C 不需要任何回路
25、三相异步电动机反接制动长处是 C 。(B)
A、制动平稳 B、能耗较小 C、制动迅速 D、定位精确
26、三相异步电动机在运营时浮现一相电源断电，对电动机带来影响重要是 B 。(A)
A、电动机及时停转 B、电动机转速减少、温度升高
C、电动机浮现振动及异声 D、电动机反转
27、欲使接触器KM1动作后接触器KM2才干动作，需要 C 。(B)
A、在KM1线圈回路中串入KM2常开触点
B、在KM1线圈回路中串入KM2常闭触点
C、在KM2线圈回路中串入KM1常开触点
D、在KM2线圈回路中串入KM1常闭触点
28、三相笼形电动机采用星-三角降压起动，使用于正常工作时 A 接法电动机。(B)
A、三角形 B、星型 C、两个都行 D、两个都不行
29、三相笼型电动机采用自耦变压器降压起动，使用于正常工作时 C 接法电动机。(B)
A、三角形 B、星型 C、两个都行 D、两个都不行
30、星型——三角形减压电路中，星型接法起动电压为三角形接法电压 A 。(B)
A、1/√3 B、1/√2 C、1/3 D、1/2
31、星型——三角形减压电路中，星型接法起动电流为三角形接法电流 C 。(B)
A、1/√3 B、1/√2 C、1/3 D、1/2
32、双速电动机高速运营时，定子绕组采用 D 连接。(B)
A、星型 B、三角形 C、星-三角形 D、双星型
33、接触器额定电流是指 B 。(B)
A、线圈额定电流 B、主触头额定电流
C、辅助触头额定电流 D、以上三者之和
34、有型号相似，线圈额定电压均为380V两只接触器，若串联后接入380V回路，则 A 。(A)
A、都不吸合 B、有一只吸合 C、都吸合 D、不能拟定
35、交流接触器衔铁被卡住不能吸合会导致 C 。(A)
A、线圈端电压增大 B、线圈阻抗增大
C、线圈电流增大 D、线圈电流减小
36、电机正反转运营中两接触器必要实现互相间 A 。(B)
A、联锁 B、自锁 C、禁止 D、记忆
37、能用来表达电机控制电路中电气元件实际安装位置是 B 。(B)
A、电气原理图 B、电气布置图 C、电气接线图 D、电气系统图
38、接触器与继电器触点可以互换决定条件是 D 。(B)
A、额定电压相似 B、额定电流相似 C、触点数量相似 D、以上三者相似
39、变化交流电动机运转方向，调节电源采用办法是 A 。(C)
A、调节其中两相相序 B、调节三相相序
C、定子串电阻 D、转子串电阻
40、如下 A 是数字伺服系统测量元件。(B)
A、脉冲编码器 B、旋转变压器 C、感应同步器 D、磁尺
41、欠电流继电器可用于 D 保护。(B)
A、短路 B、过载 C、失压 D、失磁
42、50kW以上笼型电机，进行起动时应采用 B 。(C)
A、全压起动 B、减压起动 C、刀开关直接起动 D、接触器直接起动
43、下列电动机中， B 可以不设立过电流保护。(B)
A、直流电动机 B、三相笼型异步电动机
C、绕线式异步电动机 D、以上三种电动机
44、异步电动机三种基本调速办法中，不含 D （B）
A、变极调速 B、变频调速 C、变转差率调速 D、变电流调速
45、机床调速办法中，普通使用（ A ）（B）
A电气无级调速 B机械调速 C 同步使用以上两种调速
46、车床控制，不对的说法（B）（A）
A 主运动控制也许有正反转
B冷却泵控制也许有正反转
C迅速移动控制采用点动控制
47、欲使接触器KM1断电返回后接触器KM2才干断电返回，需要 C 。(A)
A、在KM1停止按钮两端并联KM2常开触点
B、在KM1停止按钮两端并联KM2常闭触点
C、在KM2停止按钮两端并联KM1常开触点
D、在KM2停止按钮两端并联KM1常闭触点
48、欲使接触器KM1和接触器KM2实现互锁控制，需要 D 。(A)
A、在KM1线圈回路中串入KM2常开触点
B、在KM1线圈回路中串入KM2常闭触点
C、在两接触器线圈回路中互相串入对方常开触点
D、在两接触器线圈回路中互相串入对方常闭触点
49、电压级别相似两个电压继电器在线路中 A 。(B)
A、可以直接并联 B、不可以直接并联
C、不能同步在一种线路中 D、只能串联
50、三相异步电机采用能耗制动时，当切断电源时，将 D 。(B)
A、转子回路串入电阻 B、定子任意两相绕组进行反接
C、转子绕组进行反接 D、定子绕组送入直流电
51、三相感应电动机起动时，起动电流很大，可达额定电流 A 。(B)
A、4~7倍 B、2~2.5倍 C、10~20倍 D、5~6倍
52、下列电器中不能实现短路保护是 B 。(B)
A、熔断器 B、热继电器 C、过电流继电器 D、空气开关
53、断电延时型时间继电器，它延时动合触点是 C 。(A)
A、延时闭合动合触点 B、瞬动动合触点
C、瞬动闭合延时断开动合触点 D、延时闭合瞬时断开动合触点
54、在延时精度规定不高，电源电压波动较大场合，应选用 A 。(B)
A、空气阻尼式时间继电器 B、晶体管式时间继电器
C、电动式时间继电器 D、电磁式时间继电器
55、电压继电器线圈与电流继电器线圈相比，具备特点是 B 。(B)
A、电压继电器线圈与被测线路串联。
B、电压继电器线圈匝数多，导线细，电阻大。
C、电压继电器线圈匝数少，导线粗，电阻小。
D、电压继电器线圈匝数少，导线粗，电阻大。
56、关于电压继电器，下列说法对的是 D 。(B)
A、 过电压继电器动作电压为额定电压110%~115%
B、 欠电压继电器动作电压为额定电压40%~70%
C、 零电压继电器动作电压为额定电压5%~25%
D、 以上三种说法都对的
57、C650卧式车床中关于KM3和KA触点，如下说法对的是 C 。(B)
A、 KM3触点可以用KA触点代替
B、 KA触点可以用KM3触点代替
C、 两者触点可以互相替代
D、 两者触点不可以互相替代
58、C650卧式车床停止按钮按下后始终不松开，则主轴电机 C 。(A)
A、反接制动 B、能耗制动 C、自然减速 D、继续运营
59、C650卧式车床中时间继电器KT作用是 D 。(B)
A、拟定起动时间 B、拟定制动时间
C、保护控制变压器TC D、保护电流表PA
60、若接触器用按钮起动，且起动按扭两端并联接触器常开触点，则电路具备 A （B）
A、零压保护功能 B、短路保护功能 C、过载保护功能 D、弱磁保护功能
61、三相异步电动机要想实现正反转 A （B）
A、调节三线中两线 B、三线都调节 C、接成星形 D、接成角形
62、交流接触器不释放，因素也许是 B （A）
A、线圈断电 B、触点粘结 C、复位弹簧拉长，失去弹性 D、衔铁失去磁性
63、速度变化是 A （C）
A 、人为地变化电机转速 B、自动地变化电机转速 C、负载变动引起
64、全压起动一定具有 A （C）
A、电源引入开关 B、起动按钮 C、接触器
65、晶体管时间继电器惯用产品是 A （A）
A、JSJ B、JS7-A C、JL14 D、CJ10
66、欠压继电器符号 A （C）
A、U B、U C、U= D、U
67、接近开关属于 B （C）
A、有触点开关 B、无触点开关 C、机械开关 D、继电器一种。
68、万能转换开关是 A （A）
A、主令电器 B、开关电器 C、继电器D、保护电器
69、低压断路器又称 A （C）
A、自动空气开关 B、限位开关 C、万能转换开关 C、接近开关
70、熔断器是 A （B）
A、保护电器 B、开关电器 C、继电器一种 D、主令电器
71电磁式继电器按吸引线圈电流种类分 A （A）
A、直流和交流 B、永磁式 C、镶嵌式 D、电压和电流式。
72、固态继电器又称 A （B）
A、SSR B、TTL C、CMOS D、DDR
73、电气原理图中下列说法对的是 A （A）
A、必要使用国家统一规定文字符号
B、必要使用地方统一规定文字符号
C、必要使用国际电工组织统一规定文字符号
D、都不是
74、电气原理图中 A （A）
A、不反映元件大小
B、反映元件大小
C、反映元件实际位置
D、以上都不对
75、时间继电器构造构成中不含 D （C）
A、电磁系统 B、延时机构 C、工作触头 D、电流线圈
76、触头接触电阻 B
A 越大越好 B越小越好C 大小都不影响控制回路性能
77、直流接触器线圈一定是 C
A直流线圈 B 交流线圈 C 交流线圈或直流线圈
78交流接触器主触头产生电弧是 B
A 直流电弧B 交流电弧 C交流或直流电弧
79 电气接线时，A、B、C三相按 相序，线颜色配备为 B
A 红、绿、黄 B黄、绿、红 C绿、黄、红
80、按规定继电器使用类别，AC-11控制 B
A 直流电磁铁 B交流电磁铁 C交流或直流电磁铁
81、带断相保护热继电器有 A
A 三个热元件 B两个热元件 C一种热元件
82原则上热继电器额定电流按 A
A电机额定电流选取
B主电路电流选取
C控制电路电流选取
D电热元件电流选取
83、温度继电器 B
A 串接在主电路中 B埋入电机发热部位 C并联在控制回路中
84、速度继电器 B
A 定子与电机同轴连接 B转子与电机同轴连接 C触点放置于主电路
85、当电网正常运营时，三相负载不平衡，此时通过漏电保护器零序电流互感器三线电流相量和 A
A 等于零 B不大于零 C不不大于零 D三种说法都不对
86、行程开关属于 A
A接触型开关 B非接触型开关 C保护电器
87、主电路粗线条绘制在原理图 A
A左侧 B右侧 C下方
88、辅助电路用细线条绘制在原理图 B
A左侧 B右侧 C上方
89、电源引入线采用 A
A L1、L2、L3标号 B U、V、W标号 C a、b、c标号
90、电源开关之后三相交流主电路分别用 B
A L1、L2、L3标号 B U、V、W标号 C a、b、c标号
91、原理图绘制规定 A
A 所用元件、触头数量至少 B 所用元件、触头数量最多C 通电元件最多
92、在接触器、继电器触点检索中 A
A左栏为常开所在区号、右栏为常闭触点所在图区数字
B左栏为常闭所在区号、右栏为常开触点所在图区数字
C左栏为辅助触点所在区号、右栏为主触点所在图区数字
93、下边控制电路可实现 A

A、 三相异步电动机正、停、反控制
B、 三相异步电动机正、反、停控制
C、 三相异步电动机正反转控制
94、下边控制电路可实现 C

A 三相异步电动机正、停、反控制
B三相异步电动机正、反、停控制
C三相异步电动机正反转控制
95、直流电机调速时办法 C
A只变化励磁绕组电源正负端
B同步变化励磁绕组和电枢绕组电源正负端
C变化励磁绕组电流大小
96直流电机正、反转办法 A
A只变化励磁绕组电源正负端
B同步变化励磁绕组和电枢绕组电源正负端
C变化励磁绕组电流大小
97、C650车床电流表 A
A只在主轴运营时投入
B起动时投入
C制动时投入
98、电气控制办法中，最基本应用最广办法 A
A继点接触器控制法 B 计算机控制法 C PLC控制法 D 单片机控制法
99、电器元件接线图中 A
A采用集中法表达每一电器元件，B元件各带电部件可以分开画C标注可以和原理图不一致
100、万能转换开关是 B
A自动控制电器B 手动控制电器C既可手动，又可自动电器
五、简答：（每题5分）
1、 电动机控制系统惯用保护环节有哪些？各用什么低压电器实现？(C)
短路保护 使用熔断器和自动空气开关
过载保护 使用热继电器
过电流保护 使用过电流继电器
零压和欠压保护 使用自锁回路和欠电压继电器
弱磁保护 使用欠电流继电器
断相保护 使用断相保护热继电器、电压继电器、电流继电器、固态断相保护器
电机智能综合保护 智能综合保护装置
2、 电气控制线路检修办法有哪几种？(B)
1） 直观检查法 2）测量电压法 3）测量电阻法
4）其她办法：①置换元件法②对比法③逐渐接入法④逼迫逼合法⑤短接法
3、 电气原理图阅读办法和环节是什么？(B)
1、先机后电 2、先主后辅 3、化整为零
4、集零为整、通观全局 5、总结特点
4、 电气控制系统图分哪几类？(C)
电气控制系统图分为电气原理图、电器元件布置图和电气安装接线图三类。
5、 电气原理图中，说出QS、FU、KM、KS、SQ各代表什么电气元件，并画出各自图形符号。(C)
组合开关、熔断器、接触器、速度继电器、行程开关
6、 简述交流接触器工作原理(C)
当线圈通电后，静铁心产生电磁吸力将衔铁吸合。衔铁带动触头系统动作，使常闭触头断开，常开触头闭合。当线圈断电时，电磁吸力消失，衔铁在反作用弹簧力作用下，释放，触头系统随之复位
7、 简述三相异步电机能耗制动原理。(B)
能耗制动是在电动机停止切除定子绕组三相电源同步，定子绕组接通直流电源，产生静止磁场，运用转子感应电流与静止磁场互相作用，产生一种制动转矩进行制动。
8、 简述三相异步电机反接制动工作原理。(B)
反接制动是在电动机停止时，变化定子绕组三相电源相序，使定子绕组旋转磁场反向，转子受到与旋转方向相反制动转矩作用而迅速停车。
9、短路保护和过载保护有什么区别？(C)
短路时电路会产生很大短路电流和电动力而使电气设备损坏。需要迅速切断电源。 惯用短路保护元件有熔断器和自动开关。
电机容许短时过载，但长期过载运营会导致其绕组温升超过容许值，也要断电保护电机。惯用过载保护元件是热继电器
10、电机起动时电流很大，为什么热继电器不会动作？(C)
由于热继电器热元件有热惯性，不会变形不久，电机起动时电流很大，而起动时间很短，大电流还局限性以让热元件变形引起触点动作。
11、在什么条件下可用中间继电器代替交流接触器？(C)
触点数量相似、线圈额定电压相似、小电流控制时可以替代
12、惯用继电器按动作原理分那几种？
电磁式、磁电式、感应式、电动式、光电式、压电式，时间与温度(热)继电器等
13、在电动机主回路中，既然装有熔断器，为什么还要装热继电器？她们有什么区别？(B)
熔断器只能用作短路保护，不能用作过载保护；而热继电器只能用作过载保护，不能用作短路保护。因此主回路中装设两者是必须。
14、简述热继电器作用。(C)
热继电器是运用电流热效应原理来工作电器，重要用于电动机过载保护、断相保护及其她电气设备发热状态控制。
15、额定工作制有那几种？
额定工作制：8小时工作制、长期工作制、短时工作制、断续周期工作制。
16、三相交流电动机反接制动和能耗制动分别合用于什么状况？(B)
反接制动合用于不经常起制动10KW如下小容量电动机。
能耗制动合用于规定制动平稳、精确和起动频繁容量较大电动机。
17、漏电断路器构造有那些？
它由衔铁、线圈、铁心、永久磁铁、分磁板、拉力弹簧和铁轭构成。
18、惯用主令开关有那些？
控制按钮、行程开关、接近开关、万能转换开关、主令控制器及其她主令电器(如脚踏开关、倒顺开关、紧急开关、钮子开关、批示灯)等。
19、热继电器选用原则？
热继电器重要用于电动机过载保护。热继电器应依照使用条件、工作环境、电动机型式及运营条件，电动机起动状况及负荷状况综合考虑合理选取。
原则上热继电器额定电流应按电动机额定电流选取。但对于过载能力较差电动机，普通按电动机额定电流60％-80％来选用热继电器额定电流。
20、低压断路器可以起到哪些保护作用？ (B)
低压断路器功能相称于刀开关、熔断器、热继电器、过电流继电器以及欠电压继电器组合，是一种既有手动开关作用又能自动进行欠电压、失电压、过载和短路保护开关电器。
21、电气控制分析根据是什么？
根据设备阐明书、电气控制原理图、电气设备总接线图、电器元件布置图与接线图
22、继电器按输入信号性质和工作原理分别分为哪些种类？(B)
按输入信号性质分：电压、电流、时间、温度、速度、压力等。
按工作原理分：电磁式、感应式、电动式、热、电子式等。
23、电压继电器和电流继电器在电路中各起什么作用？©
电压继电器线圈匝数多，导线细，阻抗大，并联在电路里，反映电路电压变化。
电流继电器线圈匝数少，导线粗，阻抗小，串联在电路里，反映电路电流变化。
24、中间继电器和接触器有何区别？在什么条件下可用中间继电器代替接触器？(B)
接触器主触点容量大，重要用于主回路；中间继电器触点数量多，重要用于控制回路。
在电路电流较小时（不大于5A），可用中间继电器代替接触器。
25、画出断电延时时间继电器电磁线圈和各种延时触点图形和文字符号。©

线圈 瞬时闭合、延时常开触头 瞬时断开、延时闭合常闭触头
26、绘制电气原理图基本规则有哪些？(A)
（1）电气原理图普通分主电路和辅助电路两某些画出。
（2）各电器元件应采用国标统一图形符号和文字符号。
（3）各电器元件导电部件位置应依照便于阅读和分析原则来安排，同一电器元件不同某些可以不画在一起。
（4）所有电器元件触点都按没有通电或没有外力作用时开闭状态画出。
（5）有直接电连接交叉导线连接点要用黑圆点表达。
（6）各电器元件普通应按动作顺序从上到下，从左到右依次排列，可水平或竖直布置。
27、三相交流电动机反接制动和能耗制动各有何特点？(B)
电源反接制动时，转子与定子旋转磁场相对转速接近两倍电动机同步转速，因此此时转子绕组中流过反接制动电流相称于电动机全压起动时起动电流两倍。因而反接制动转矩大，制动迅速。
在能耗制动中，按对接入直流电控制方式不同，有时间原则控制和速度原则控制两种。两种方式都需加入直流电源和变压器，制动缓慢。
28、电动机“正—反—停”控制线路中，复合按钮已经起到了互锁作用，为什么还要用接触器常闭触点进行联锁？(A)
由于当接触器主触点被强烈电弧“烧焊”在一起或者接触器机构失灵使衔铁卡死在吸合状态时，如果另一只接触器动作，就会导致电源短路。接触器常闭触点互相联锁时，可以避免这种状况下短路事故发生。
29、阐明下面两个索引详细意义。(B)

左图：接触器KM，主触点位于图区4、4、5，辅助常开触点位于图区6。
右图：中间继电器KA，常开触点位于图区9、13。

30、 什么是自锁控制？为什么说接触器自锁控制线路具备欠压和失压保护？(B)
自锁电路是运用输出信号自身联锁来保持输出动作。
当电源电压过低时，接触器线圈断电，自锁触点返回使线圈回路断开，电压再次升高时，线圈不能通电，即形成了欠压和失压保护。
31、 电气原理图设计办法有哪几种？简朴机床控制系统惯用哪一种？写出设计环节。(B)
有经验设计和逻辑设计两种。惯用是经验设计。
设计环节是：主电路→控制电路→辅助电路→联锁与保护→总体检查→重复修改与完善。
32、 速度继电器触头动作时速度范畴是多少？
普通速度继电器触头动作转速为140r／min左右，触头复位转速为l00r／min。
33、按动作原理时间继电器分那几种
时间继电器有电磁式、空气阻尼式、电动机式与电子式等
34、如图：1）试述电动机M起动——运营——停止过程。
2）试述热继电器FR过载保护过程。(A)

1）按下起动按钮SB2→KM通电动作并自锁→M通电运营→按下停止按钮SB1→KM断电返回→M断电停止
2）M过载→FR动作→KM断电返回→M断电停止

35、简述交流接触器触头分类。
触头按其原始状态可分为常开触头和常闭触头；按触头控制电路可分为主触头和辅助触头；触头构造形式重要有桥式触头和指形触头
36、简述空气开关作用。©
接通或断开不频繁起停设备电源，当电路发生过载、短路、或失压等故障时能自动断开电路，有效保护接在它背面电器设备。
37、惯用灭弧办法有那几类？
双断口灭弧、磁吹灭弧、栅片灭弧、灭弧罩灭弧
38、电动机起动电流很大，当电动机起动时，热继电器会不会动作？为什么？(B)
不会动作。电动机起动电流虽然很大，但上升速度不久，而热继电器由于热惯性，不能及时动作使电路断开。
39、电气原理图中如下图形表达什么元件，用文字阐明(B)

（1） （2） （3） （4） （5） （6）
1）三相笼型异步电动机 2）常开触点 3）常闭触点
4）线圈 5）熔断器 6）直流电动机
40、下面电路是三相异步电动机什么控制电路，阐明原理。(B)

两地控制电路。甲地和乙地各有一种起动按钮和停止按钮，起动按钮常开触点并联，停止按钮常闭触点串联，则在两地都可起动或停止电动机。
41、下面是三线异步电动机三个线圈绕组，在图上分别连成星形接法、三角形接法。©

(a)星形接法 （b）三角形接法
42、何为通用电磁式继电器？
有电磁式直流继电器，更换不同电磁线圈就可成为直流电压继电器、直流电流继电器及直流中间继电器。若在铁芯柱上套有阻尼套筒，又可成为电磁式时间继电器。因而，此类电磁式直流继电器具备“通用”性，故又称为通用继电器。
43、简述机床调速办法有哪几种？
机械调速和电气调速，电气调速又分为变电机定子绕组极对数、变转差率、变频调速
44、低压电器按用途分那几类？
1)控制电器
2)配电电器
3)执行电器
4)可通信低压电器
5)终端电器：
45、简述电磁离合器工作原理
它是运用表面摩擦和电磁感应原理在两个作旋转运动物体间传递转矩执行电器
46、简述脱扣器工作原理
脱扣器是断路器感受元件，当电路浮现故障时，脱扣器感测到故障信号后，经自由脱扣机构使断路器主触头分断
47、简述脱扣器分类
1)分励脱扣器2)欠电压、失电压脱扣器 3)过电流脱扣器 4)过载脱扣器
48、时间继电器选用原则
选用时可从延时长短、延时精度、控制电路电压级别和电流种类、延时方式和触头形式与数量几方面考虑来选取。
49、电磁式继电器选用根据
1．使用类别选用
2．额定工作电流与额定工作电压选用
3．工作制选用
4．继电器返回系数调节
50、三相交流电磁铁有无短路环？为什么/
无，由于三相交流电三相电源在给线圈通电时，没有浮现三相电源同步到达零点时刻。
六、设计：（每题10分）
1、 设计一种三相异步电动机两地起动主电路和控制电路，并具备短路、过载保护。©

2、 设计一种三相异步电动机正—反—停主电路和控制电路，并具备短路、过载保护。(B)

3、 设计一种三相异步电动机星型——三角形减压起动主电路和控制电路，并具备短路、过载保护。(B)

4、 设计一种三相异步电动机单向反接串电阻制动主电路和控制电路，并具备短路、过载保护。(B)

5、 某机床有两台三相异步电动机，规定第一台电机起动运营5s后，第二台电机自行起动，第二台电机运营10s后，两台电机停止；两台电机都具备短路、过载保护，设计主电路和控制电路。(B)

6、 某机床主轴工作和润滑泵各由一台电机控制，规定主轴电机必要在润滑泵电机运营后才干运营，主轴电机能正反转，并能单独停机，有短路、过载保护，设计主电路和控制电路。(B)

7、 一台三相异步电动机运营规定为：按下起动按钮，电机正转，5s后，电机自行反转，再过10s，电机停止，并具备短路、过载保护，设计主电路和控制电路。(A)

8、 设计两台三相异步电动机M1、M2主电路和控制电路，规定M1、M2可分别起动和停止，也可实现同步起动和停止，并具备短路、过载保护。©

9、 一台小车由一台三相异步电动机拖动，动作顺序如下：1）小车由原位开始迈进，到终点后自动停止。2）在终点停留20s后自动返回原位并停止。规定在迈进或后退途中，任意位置都能停止或起动，并具备短路、过载保护，设计主电路和控制电路。(A)

10、设计三相异步电动机交流接触器控制全压起动主辅控制电路，具备短路保护，热保护功能。（C）

七、分析题（每题10分）
1、依照下图，分析它工作原理

按下SB2，KM1吸合并自保，电机运营，速度达到140转/分以上时，KS触点闭合。按下SB1，KM1断电，KM2吸合，进行反接制动，速度达到100转/分如下时，KS触点断开，制动结束，电机慢慢停止转动。
2、分析点动控制电路工作原理

按下SB，KM线圈得电，KM触点闭合，电机转动；松开SB， KM线圈失电，KM触点断开，电机停转。
3、分析起动、自保控制电路工作原理

按下SB2，KM1线圈得电，KM吸合，主触电接通电机电源，电机运营；同步辅助触点闭合，接通控制回路，并保持。松开SB2，由于辅助触点已经闭合了控制回路，靠辅助触点继续接通控制回路，电机继续运营。按下SB1，KM1断电，辅助触点断开，主触点断开电机电源，电机慢慢停止转动。
4、分析多点控制电路工作原理

按下SB2、SB4、SB6中任何一种按钮，KM线圈就得电，KM就吸合并自保，电机运营；按下SB1、SB3、SB5中任何一种按钮，KM线圈就失电，KM就断开，电机就慢慢停转。
5、分析速度继电器逆时针工作时触点动作工作原理

其转子轴与被控电动机轴相连接，定子空套在转子外围。当电动机运营时，速度继电器转子随电动机轴转动，永久磁铁形成旋转磁场，定子中笼型导条切割磁场而产生感应电动势，形成感应电流、其在磁场作用下产生电磁转矩，使定子随转子旋转方向转动，但由于有返回杠杆挡住，故定子只能随转子转动方向转动一定角度，当定子偏转到一定角度时，在杠杆7作用下使常闭触头打开，常开触头闭合
6、分析通电延时时间继电器延时触头动作原理

工作原理：当线圈1通电后，衔铁3连同推板5被铁心2吸引向上吸合，在空气室10内与橡皮膜9相连活塞杆6在塔形弹簧7作用下也向上移动，由于橡皮膜向上运动时，橡皮膜下方气室空气稀薄形成负压，起到空气阻尼作用，因而活塞杆只能缓慢向上移动，其移动速度由进气孔12大小而定，可通过调节螺钉11进行调节。通过一段延时时间，活塞13才干移到最上端，并带动活塞杆上移，并通过杠杆15压动下面微动开关14，使其常闭触头断开，常开触头闭合，起到通电延时作用。
当线圈断电时，衔铁在反力弹簧4作用下，通过活塞杆将活塞推向下端，这时橡皮
膜下方气室内空气通过橡皮膜9、弱弹簧8和活塞13肩部所形成单向阀，迅速地从橡皮膜上方气室缝隙中排掉，使微动开关16触头瞬时复位。
7、分析正、停、反转电路工作原理

当正转起动时，按下正转起动按钮SB2，KM1线圈通电吸合并自锁，电动机正向起动并旋转；当反转起动时，按下反转起动按钮SB3，KM2线圈通电吸合并自锁，电动机便反向起动并旋转。在控制电路中将KM1、KM2正反转接触器常闭辅助触头串接在对方线圈电路中，形成互相制约控制，若在按下正转起动按钮SB2，电动机已进入正转运营后，要使电动机转向变化，必要先按下停止按钮SBl，而后再按反向起动按钮。
8、分析倒顺开关控制电路工作原理

开关SA放在0位置，电机不会转动；开关SA放在1位置，合上开关Q，控制回路和主回路电源接通，按下SB2，KM线圈得电，KM吸合，主触点闭合，辅助触点闭合自保，电机正转，按下SB1，电机慢慢停转；开关SA放在2位置，合上开关Q，控制回路和主回路电源接通，按下SB2，KM线圈得电，KM吸合，主触点闭合，辅助触点闭合自保，主电路与SA在1位置相比，L1和L3调节相序，电机反转转，按下SB1，电机慢慢停转。
9、 分析交流电磁构造中短路环作用

这是由于电磁机构磁通是交变，而电磁吸力与磁通平方成正比。当磁通过零时，吸力也为零，这时衔铁在弹簧反力作用下被拉开。磁通过零后吸力增大，当吸力不不大于反力时，衔铁又吸合，在如此往复循环过程中，衔铁产生强烈振动。当在铁心端面止装入短路环后，交变磁通一某些穿过短路环，在环内产生感应电动势及其电流，依照电磁感应定律，此感应电流产生感应磁通￠2，使穿过短路环包围磁通￠1较未穿过短路环磁通在相位上滞后。由产生吸力F1和F2也有相位差，作用在衔铁F1和F2也有相
