第四册电气设备安装综合项目工程.doc

册阐明

一、第四册《电气设备安装工程》（如下简称本册定额）合用于工业与民用电压级别10kV及如下变配电设备及线路、车间动力电气设备及电气照明器具、防雷及接地装置、配管配线、电气调节实验等安装工程。内容涉及：变压器、配电装置、母线、绝缘子、配电控制与保护及直流装置、蓄电池、发电机与电动机检查接线、金属构件、穿墙套板、滑触线、配电及输电电缆敷设、防雷及接地装置、电压级别10kV及如下架空输电线路、配管、配线、照明器具、低压电器设备、运送设备电气装置等安装及电气设备调试内容。
二、本册定额编制重要技术根据：
1．《电气装置安装工程低压电器施工及验收规范》GB50254-96；
2．《电气装置安装工程起重机电气装置施工验收规范》GB50256-96；
3．《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96；
4．《电气装置安装工程电气设备交接实验原则》GB50150-；
5．《电气装置安装工程电缆线路施工及验收规范》GB50168-；
6．《电气装置安装工程接地装置施工及验收规范》GB50169-；
7．《电气装置安装工程旋转电机施工及验收规范》GB50170-；
8．《民用建筑电气设计规范》JGJ16-；
9．《电气装置安装工程高压电器施工及验收规范》GB50147-；
10.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-；
11.《电气装置安装工程母线装置施工及验收规范》GB50149-；
12.《建筑物防雷工程施工与质量验收规范》GB50601-；
13.《建筑电气工程施工质量验收规范》GB50303-；
14.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-；

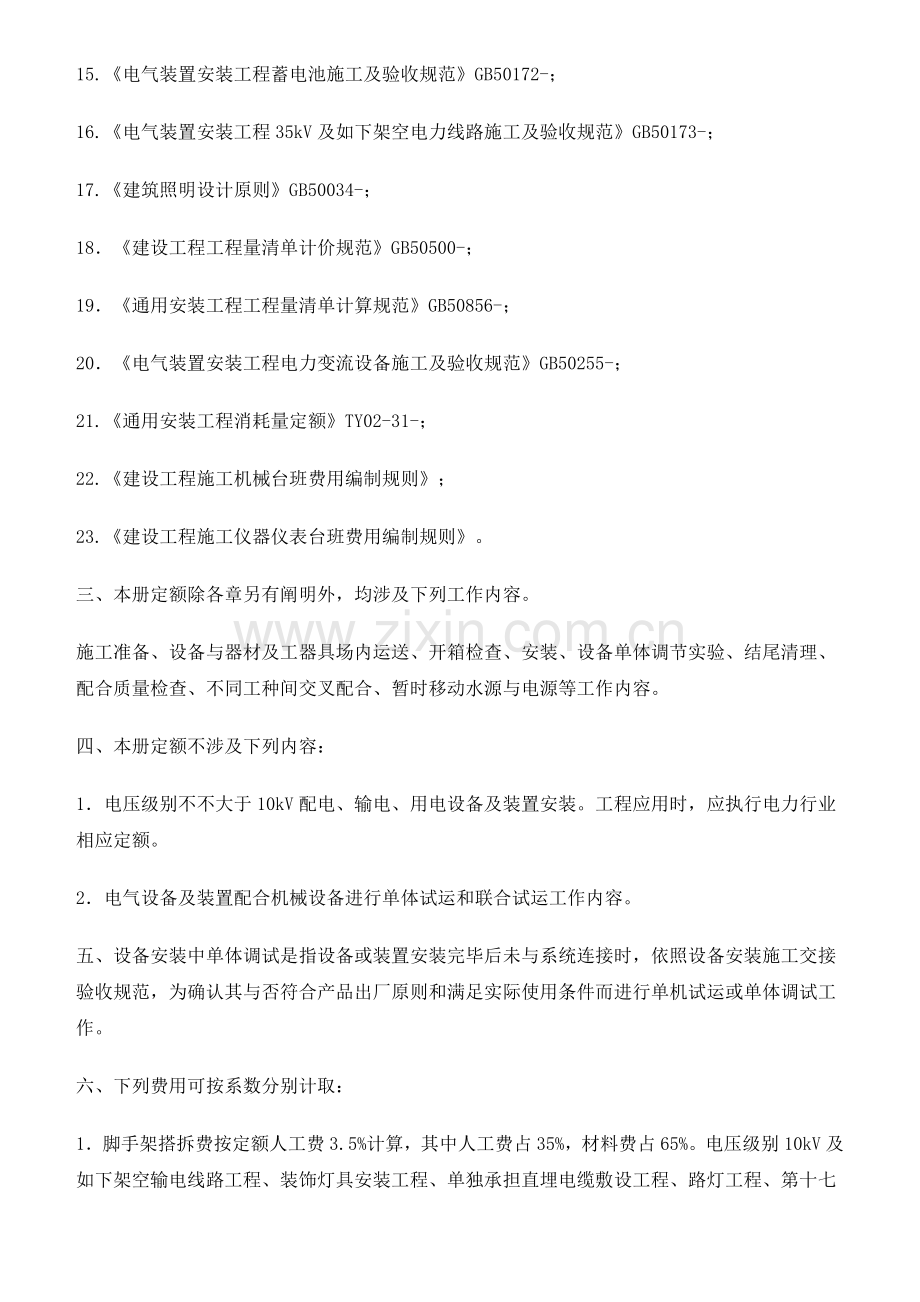

15.《电气装置安装工程蓄电池施工及验收规范》GB50172-；
16.《电气装置安装工程35kV及如下架空电力线路施工及验收规范》GB50173-；
17.《建筑照明设计原则》GB50034-；
18．《建设工程工程量清单计价规范》GB50500-；
19．《通用安装工程工程量清单计算规范》GB50856-；
20．《电气装置安装工程电力变流设备施工及验收规范》GB50255-；
21.《通用安装工程消耗量定额》TY02-31-；
22.《建设工程施工机械台班费用编制规则》；
23.《建设工程施工仪器仪表台班费用编制规则》。
三、本册定额除各章另有阐明外，均涉及下列工作内容。
施工准备、设备与器材及工器具场内运送、开箱检查、安装、设备单体调节实验、结尾清理、配合质量检查、不同工种间交叉配合、暂时移动水源与电源等工作内容。
四、本册定额不涉及下列内容：
1．电压级别不不大于10kV配电、输电、用电设备及装置安装。工程应用时，应执行电力行业相应定额。
2．电气设备及装置配合机械设备进行单体试运和联合试运工作内容。
五、设备安装中单体调试是指设备或装置安装完毕后未与系统连接时，依照设备安装施工交接验收规范，为确认其与否符合产品出厂原则和满足实际使用条件而进行单机试运或单体调试工作。
六、下列费用可按系数分别计取：
1．脚手架搭拆费按定额人工费3.5%计算，其中人工费占35%，材料费占65%。电压级别10kV及如下架空输电线路工程、装饰灯具安装工程、单独承担直埋电缆敷设工程、路灯工程、第十七章电气设备调试工程不计算脚手架费用。
2．超高增长费：安装高度距离楼面或地面不不大于5m时，超过某些工程量按定额人工费乘以系数1.1计算（已经考虑了超高因素定额项目除外），电缆敷设工程、电压级别10kV及如下架空输电线路工程不执行本条规定。
3．高层建筑增长费：按下表计算，其中人工费占65%，机械费占35%。（高层建筑是指：高度在6层以上多层建筑或自室外设计正负零至檐口高度在20m以上单层建筑，不涉及屋顶水箱间、电梯间、屋顶平台出口等）。
建筑物檐高(m)
≤30
≤40
≤50
≤60
≤70
≤80
≤90
≤100
≤110
建筑层数（层）
≤9
≤12
≤15
≤18
≤21
≤24
≤27
≤30
≤33
按人工费%
0.7
1.4
2.1
3.5
4.9
6.3
8.4
9.8
11.9
建筑物檐高(m)
≤120
≤130
≤140
≤150
≤160
≤170
≤180
≤190
≤200
建筑层数（层）
≤36
≤39
≤42
≤45
≤48
≤51
≤54
≤57
≤60
按人工费%
14
16.1
18.2
20.3
22.4
24.5
26.6
28.7
30.8
4．在净高不大于1.6m楼层、断面不大于4m2且不不大于2m2隧道或洞内进行安装工程，定额人工费乘以系数1.12。
5．在管井内、竖井内、断面不大于或等于2m2隧道或洞内、封闭吊顶天棚内进行安装工程（竖井内敷设电缆项目除外），定额人工费乘以系数1.16。
七、执行本册定额子目调节系数项目，其综合单价中管理费、利润相应调节。

第一章 压器安装工程

阐明
一、本章内容涉及油浸式变压器、干式变压器、单相变压器、消弧线圈安装及绝缘油过滤等内容。
二、关于阐明：
1．设备安装定额不涉及变压器防震办法安装、端子箱与控制箱制作与安装、二次喷漆、变压器铁梯及母线铁构件制作与安装，工程实际发生时，执行相应定额。
2．油浸式变压器安装定额合用于自耦变压器、有载调压变压器安装；电炉变压器安装执行同容量变压器项目乘以系数1.6；整流变压器安装执行同容量变压器项目乘以系数1.2；励磁变压器安装依照容量及冷却方式执行相应变压器安装项目。
3．变压器器身检查：容量4000kV·A如下变压器是按照吊芯检查考虑，容量4000kV·A以上变压器是按照吊钟罩考虑。如果容量4000kV·A以上变压器需吊芯检查时，定额中机械乘以系数2.0。
4．安装带有保护外罩干式变压器时，定额人工、机械乘以系数1.1。
5．单体调试涉及熟悉图纸及有关资料、核对设备、填写实验记录、整顿实验报告等工作内容。
(1)变压器单体调试内容涉及测量绝缘电阻、直流电阻、极性组别、电压变比、交流耐压及空载电流和空载损耗、阻抗电压和负载损耗实验，以及变压器绝缘油取样、简化实验、绝缘强度实验。
(2)消弧线圈单体调试涉及测量绝缘电阻、直流电阻和交流耐压实验，以及油浸式消弧线圈绝缘油取样、简化实验、绝缘强度实验。
6．绝缘油是按照随设备供货考虑。绝缘油过滤涉及放注油、油过滤所需暂时油罐等设施摊销费。
7．非晶合金变压器安装依照容量执行相应油浸式变压器安装项目。
8．本章设备安装所用螺栓按厂家配套供应考虑。
工程量计算规则
一、三相变压器、单相变压器、消弧线圈安装依照设备容量及构造性能，按照设计安装数量以“台”为计量单位。
二、绝缘油过滤不分次数至油过滤合格止。按照设备载油量以“t”为计量单位。
1．变压器绝缘油过滤，按照变压器铭牌充油量计算。
2．油断路器及其她充油设备绝缘油过滤，按照设备铭牌充油量计算。

第二章 配电装置安装工程

阐明
一、本章内容涉及断路器、隔离开关、负荷开关、互感器、熔断器、避雷器、电抗器、电容器、交流滤波装置组架（TJL系列）、开闭所成套配电装置、成套配电柜、成套配电箱、组合式成套箱式变电站、配电智能设备安装及单体调试等内容。
二、关于阐明：
1．设备所需绝缘油、六氟化硫气体、液压油等均按照随设备供货编制。设备本体以外加压设备和附属管道安装，执行相应定额另行计算。
2．设备安装不涉及端子箱安装、控制箱安装、设备支架制作及安装、绝缘油过滤、电抗器干燥、基本槽（角）钢安装、配电设备端子板外部接线、预埋地脚螺栓、二次灌浆。
3．配电智能设备安装调试不涉及光缆敷设、设备电源电缆（线）敷设、配线架跳线安装、焊（绕、卡）接等，系统试运营、电源系统安装测试、通信测试、软件生产和系统组态工作，工程实际发生时执行相应定额。
4．干式电抗器安装合用于混凝土电抗器、铁芯干式电抗器和空心电抗器等干式电抗器安装。定额是按照三相叠放、三相平放和二叠一平放安装方式综合考虑，工程实际与其不同步，定额不做调节。
5．交流滤波装置安装不涉及铜母线安装。
6．开闭所（开关站）成套配电装置安装综合考虑了开关不同容量与形式，执行定额时不做调节。
7．高压成套配电柜安装综合考虑了不同容量，执行定额时不做调节。
8．低压成套配电柜安装综合考虑了不同容量、不同回路，执行定额时不做调节。
9．组合式成套箱式变电站重要是指电压级别10kV及如下箱式变电站。定额是按照通用布置方式编制，即：变压器布置在箱中间，箱一端布置高压开关，箱另一端布置低压开关，内装6～24台低压配电箱（屏）。执行定额时，不因布置形式而调节。在构造上采用高压开关柜、低压开关柜、变压器构成方式箱式变电站称为欧式变电站；在构造上将负荷开关、环网开关、熔断器等构造简化放入变压器油箱中且变压器取消油枕方式箱式变电站称为美式变电站。
10.成套配电柜和箱式变电站安装不涉及基本槽（角）钢安装；成套配电柜安装不涉及母线及引下线制作与安装。随成套配电柜供货母线执行母线安装相应项目乘以系数0.7。
11.配电设备基本槽（角）钢、支架、抱箍：延长环、套管、间隔板等安装，执行本册定额第七章“金属构件、穿墙套板安装工程”相应项目。
12.成品配套空箱体安装执行相应“成套配电箱”安装定额乘以系数0.5。
13.开闭所配电采集器安装是按照分散分布式编制，若实际采用集中组屏形式，定额乘以系数0.9；若实际采用集中式配电终端安装，执行环网柜配电采集器项目乘以系数1.2；单独安装屏可执行相应项目。
14.环网柜配电采集器安装是按照集中式配电终端编制，若实际采用分散式配电终端，执行开闭所配电采集器项目乘以系数0.85。
15.应用综合自动化系统新技术开闭所，其测控系统单体调试执行开闭所配电采集器调试项目乘以系数0.8，其常规微机保护调试已经包括在断路器系统调试中。
16．配电智能设备单体调试项目中只考虑三遥（遥控、遥信、遥测）功能调试，若实际工程增长遥调功能时，执行相应项目乘以系数1.2。
17.电能表集中采集系统安装调试项目涉及基准表安装调试、抄表采集系统安装调试。项目不涉及箱体及固定支架安装、端子板与汇线槽及电气设备元件安装、通信线及保护管敷设、设备电源安装测试、通信测试等。
18.环网柜安装依照进出线回路数量执行“开闭所成套配电装置安装”相应项目。环网柜进出线回路数量与开闭所成套配电装置间隔数量相应。
19.变频柜安装执行本册定额第四章“可控硅柜安装”相应项目；软启动柜安装执行本册定额第四章“保护屏安装”相应项目。
20.本章设备安装所用螺栓按厂家配套供应考虑。
工程量计算规则
一、断路器、电流互感器、电压互感器、油浸电抗器、电力电容器安装，依照设备容量或重量，按照设计安装数量以“台”或“个”为计量单位。
二、隔离开关、负荷开关、熔断器、避雷器、干式电抗器安装，依照设备重量或容量，按照设计安装数量以“组”为计量单位，每三相为一组。
三、并联补偿电抗器组架安装依照设备布置形式，按照设计安装数量以“台”为计量单位。
四、交流滤波器装置组架安装依照设备功能，按照设计安装数量以“台”为计量单位。
五、成套配电柜安装，依照设备功能，按照设计安装数量以“台”为计量单位。
六、成套配电箱安装，依照安装方式和箱体半周长，按照设计安装数量以“台”为计量单位。
七、箱式变电站安装，依照引进技术特性及设备容量，按照设计安装数量以“座”为计量单位。
八、变压器配电采集器、柱上变压器配电采集器、环网柜配电采集器调试依照系统布置，按照设计安装变压器或环网柜数量，以“台”为计量单位。
九、开闭所配电采集器调试依照系统布置，以“间隔”为计量单位，一台断路器计算一种间隔。
十、电压监控切换装置安装、调试，依照系统布置，按照设计安装数量以“台”为计量单位。
十一、GPS时钟安装、调试，依照系统布置，按照设计安装数量，以“套”为计量单位。天线系统不单独计算工程量。
十二、配电自动化子站、主站系统设备调试依照管理需求，以“系统”为计量单位。
十三、电度表、中间继电器安装调试，依照系统布置，按照设计安装数量以“块”为计量单位。
十四、电表采集器、数据集中器安装调试，依照系统布置，按照设计安装数量以“台”为计量单位。
十五、各类服务器、工作站安装调试，依照系统布置，按照设计安装数量以“台”为计量单位。

第三章 绝缘子、母线安装工程

阐明
一、本章内容涉及绝缘子、穿墙套管、软母线、矩形母线、槽形母线、管型母线、封闭母线、低压封闭式插接母线槽、重型母线等安装内容。
二、关于阐明：
1．本章定额不涉及支架、铁构件制作与安装，工程实际发生时，执行本册第七章“金属构件、穿墙套板安装工程”相应定额。
2．组合软母线安装不涉及两端铁构件制作、安装和支持瓷瓶、矩形母线安装，工程实际发生时，执行有关定额。安装跨距是按照原则跨距综合编制，如实际安装跨距与定额不符时，定额不做调节。
3．软母线安装是按照单串绝缘子编制，如设计为双串绝缘子，定额人工乘以系数1.14。耐张绝缘子串安装与调节已包括在软母线安装定额内。
4．软母线引下线，指由T型线夹或并沟线夹从软母线引向设备连接线，软母线经终端耐张线夹引下（不经T型线夹或并沟线夹引下）与设备连接某些执行引下线定额。软母线跳线安装综合考虑了耐张线夹连接方式，执行时不做调节。
5．矩形钢母线安装执行铜母线安装项目。
6．矩形母线伸缩节头和铜过渡板安装是按照成品安装编制，不涉及加工制作费。
7．矩形母线、槽形母线安装不涉及支持瓷瓶安装和钢构件制作安装，工程实际发生时，执行本册相应项目。
8．高压共箱母线和低压封闭式插接母线槽安装是按照成品安装编制，不涉及加工制作费。

工程量计算规则
一、悬垂绝缘子安装是指垂直或V型安装提挂导线、跳线、引下线、设备连线或设备所用绝缘子串安装，依照工艺布置，按照设计图示安装数量以“串”为计量单位。V型串按照两串计算工程量。
二、支持绝缘子安装依照工艺布置和安装固定孔数，按照设计图示安装数量以“个”为计量单位。
三、穿墙套管安装不分水平、垂直安装，按照设计图示数量以“个”为计量单位。
四、软母线安装是指直接由耐张绝缘子串悬挂安装，依照母线形式和截面面积或根数，按照设计布置以“跨/三相”为计量单位。
五、软母线引下线、跳线、设备连接线安装依照导线截面，按照设计布置以“组/三相”为计量单位。
六、软母线安装预留长度按照设计规定计算，设计无规定期按照下表规定计算。
软母线安装预留长度 单位：m/根
项目
耐张
跳线
引下线
设备连接线
预留长度
2.5
0.8
0.6
0.6
七、矩形与管形母线及母线引下线安装，依照母线材质及每相片数、截面面积或直径，按照设计图示安装数量以“m/单相”为计量单位。
八、矩形母线伸缩节安装，依照母线材质和伸缩节安装片数，按照设计图示安装数量以“个”为计量单位；矩形母线过渡板安装，按照设计图示安装数量以“块”为计量单位。
九、槽形母线安装，依照母线根数与规格，按照设计图示安装数量以“m/单相”为计量单位。
十、槽形母线与设备连接，依照连接设备与接头数量及槽形母线规格，按照设计连接设备数量以“台”为计量单位。
十一、分相封闭母线安装依照外壳直径及导体截面面积，按照设计图示安装轴线长度以“m”为计量单位。
十二、共箱母线安装依照箱体断面及导体截面面积和每相片数，按照设计图示安装轴线长度以“m”为计量单位。
十三、低压（电压级别380V以内）封闭式插接母线槽安装，依照每相电流容量，按照设计图示安装轴线长度以“m”为计量单位；分线箱、始端箱安装依照电流容量，按照设计图示安装数量以“台”为计量单位。
十四、重型母线安装，依照母线材质、截面面积或用途，按照设计图示安装成品重量以“t”为计量单位。
十五、重型母线伸缩节制作与安装，依照重型母线截面面积，按照设计图示安装数量以“个”为计量单位。
十六、重型母线导板制作与安装，依照材质与极性，按照设计图示安装数量以“束”为计量单位。
十七、重型铝母线接触面加工是指对锻造件接触面加工，依照重型铝母线接触面加工断面，按照实际加工数量以“片/单相”为计量单位。
十八、硬母线安装预留长度按照设计规定计算，设计无规定期按照下表计算。
硬母线安装预留长度
序号
项目
预留长度
阐明
1
矩形、槽形、管形母线终端
0.3
从最后一种支持点算起
2
矩形、槽形、管形母线与分支线连接
0.5
分支线预留
3
矩形、槽形母线与设备连接
0.5
从设备端子接口算起
4
多片重型母线与设备连接
1
从设备端子接口算起

第四章 配电控制、保护、直流装置安装工程

阐明
一、本章内容涉及控制与继电及模仿配电屏、控制台、控制箱、端子箱、端子板及端子板外部接线、接线端子、高频开关电源、直流屏（柜）安装等内容。
二、关于阐明：
1．设备安装涉及屏、柜、台、箱设备本体及其辅助设备安装，即标签框、光字牌、信号灯、附加电阻、连接片等。不涉及支架制作与安装、二次喷漆及喷字、设备干燥、焊（压）接线端子、端子板外部（二次）接线、基本槽（角）钢制作与安装、设备上开孔。
2．接线端子只合用于导线，电力电缆终端头制作安装中涉及压接线端子，控制电缆终端头制作安装定额中涉及终端头制作及接线至端子板，不得重复计算。
3．直流屏（柜）不单独计算单体调试，其费用综合在分系统调试中。
4．设备安装所用螺栓按厂家配套供应考虑。
工程量计算规则
一、控制设备安装依照设备性能和规格，按照设计图示安装数量以“台”为计量单位。
二、端子板外部接线依照设备外部接线图，按照设计图示接线数量以“个”为计量单位。
三、高频开关电源、硅整流柜、可控硅柜安装依照设备电流容量，按照设计图示安装数量以“台”为计量单位。

第五章 蓄电池安装工程

阐明
一、本章内容涉及蓄电池防震支架、碱性蓄电池、密闭式铅酸蓄电池、免维护铅酸蓄电池安装，蓄电池充放电、UPS、太阳能电池等内容。
二、关于阐明：
1．本册合用于电压级别220V以内各种容量碱性和酸性固定型蓄电池安装。不涉及蓄电池抽头连接用电缆及电缆保护管安装，工程实际发生时，执行相应项目。
2．蓄电池防震支架安装是按照地坪打孔、膨胀螺栓固定编制，工程实际采用其她形式安装时，执行时不做调节。
3．蓄电池防震支架、电极连接条、紧固螺栓、绝缘垫按照设备供货编制。
4．碱性蓄电池安装需要补充电解液，按照厂家设备供货编制。
5．密封式铅酸蓄电池安装涉及电解液材料消耗，执行时不做调节。
6．蓄电池充放电涉及充电消耗电量，不分酸性、碱性电池均按照其电压和容量执行有关定额。
7．UPS电源安装分单相（单相输入／单相输出）、三相（三相输入／三相输出），三相输入／单相输出设备安装执行三相项目。EPS应急电源安装依照容量执行相应UPS安装项目。
8．太阳能电池安装不涉及社区路灯柱安装、太阳能电池板钢架混凝土地面与混凝土基本及地基解决、太阳能电池板钢架支柱与支架、防雷接地。

工程量计算规则
一、蓄电池防震支架安装依照设计布置形式，按照设计图示安装成品数量以“m”为计量单位。
二、碱性蓄电池和铅酸蓄电池安装，依照蓄电池容量，按照设计图示安装数量以“个”为计量单位。
三、免维护铅酸蓄电池安装依照蓄电池容量，按照设计图示安装数量以“个”为计量单位。
四、蓄电池充放电依照蓄电池容量，按照设计图示安装数量以“组”为计量单位。
五、UPS依照单台设备容量及输入与输出相数，按照设计图示安装数量以“台”为计量单位。
六、太阳能电池板钢架安装依照安装位置，按实际安装太阳能电池板和预留安装太阳能电池板面积之和计算工程量。不计算设备支架、不同高度与不同斜面太阳能电池板支撑架面积；设备支架按照重量计算，执行本册第七章“金属构件、穿墙套板安装工程”相应项目。
七、社区路灯柱上安装太阳能电池，依照路灯柱高度，以“块”为计量单位。
八、太阳能电池组装与安装依照设计布置，功率1500Wp以内按照每组电池输出功率，以“组”为计量单位；功率1500Wp以外时每增长500Wp按一组增长工程量，功率不大于500Wp按照500Wp计算。
九、太阳能电池与控制屏联测，依照设计布置，按照设计图示安装单方阵数量以“组“为计量单位。
十、光伏逆变器安装依照额定交流输出功率，按照设计图示安装数量以“台”为计量单位。功率1000kW以外光伏逆变器依照组合安装方式，分解成若干台设备计算工程量。
十一、太阳能控制器依照额定系统电压，按照设计图示安装数量以“台”为计量单位。当控制器与逆变器组合为复合电气逆变器时，控制器不单独计算安装工程量。

第六章 发电机、电动机检查接线工程

阐明
一、本章内容涉及发电机、直流发电机检查接线及直流电动机、交流电动机、立式电动机、大（中）型电动机、微型电动机、变频机组、电磁调速电动机检查接线及空负荷试运等内容。
二、关于阐明：
1．发电机检查接线涉及发电机干燥。电动机检查接线不涉及电动机干燥，工程实际发生时，另行计算费用。
2．电机空转电源是按照施工电源编制，定额中涉及空转所消耗电量及6000V电机空转所需电压转换设施费用。空转时间按照安装规范综合考虑，工程实际施工与定额不同步不做调节。当工程采用永久电源进行空转时，应依照定额中电量进行费用调节。
3．电动机依照重量分为大型、中型、小型。单台重量3t如下电动机为小型电动机，单台重量3t以上且30t如下电动机为中型电动机，单台重量30t以上电动机为大型电动机。小型电动机安装按照电动机类别和功率大小执行相应项目；大、中型电动机安装不分交、直流电动机，按照电动机重量执行相应项目。
4．微型电机涉及驱动微型电机、控制微型电机、电源微型电机三类。驱动微型电机是指微型异步电机、微型同步电机、微型交流换向器电机、微型直流电机等；控制微型电机是指自整角机、旋转变压器、交／直流测速发电机、交／直流伺服电动机、步进电动机、力矩电动机等；电源微型电机是指微型电动发电机组和单枢变流机等。
5．功率0.75kW如下电机检查接线执行微型电机检查接线定额。设备出厂时电动机带出线，不计算电动机检查接线费用（如：排风机、电电扇等）。
6．电机检查接线不涉及控制装置安装和接线。
7．本章中电机接地材质是按照镀锌扁钢编制，如采用铜接地时，可以调节接地材料费，但安装人工和机械不变。
8．本章不涉及发电机与电动机安装。
9．电动机控制箱安装执行本册定额第二章中“成套配电箱”相应项目。
工程量计算规则
一、发电机、电动机检查接线，依照设备容量，按照设计图示安装数量以“台”为计量单位。
单台电动机重量在3t以上时，按照重量计算检查接线工程量。
二、电动机检查接线中，每台电动机按照0.824～2.472m计算金属软管材料费。电机电源线为导线时，其接线端子依照导线截面按照“个”计算工程量，执行本册第四章“配电控制、保护、直流装置安装工程”相应项目。

第七章 金属构件、穿墙套板安装工程

阐明
一、本章内容涉及金属构件、穿墙板、金属围网、网门制作与安装等内容。
二、关于阐明：
1．电缆桥架支撑架制作与安装合用于电缆桥架立柱、托臂现场制作与安装，如果生产厂家成套供货时，只计算安装费。定额已综合考虑了螺栓、焊接和膨胀螺栓三种固定方式，实际安装与定额不同步不作调节。
2．铁构件制作与安装合用于本册范畴内除电缆桥架支撑架以外各种支架、构件制作与安装。
3．铁构件制作不涉及镀锌、镀锡、镀铬、喷塑等其她金属防护费用，工程实际发生时，另行计算。
4．轻型铁构件是指铁构件主体构造厚度不大于或等于3mm铁构件。
5．单件重量不不大于100kg支架、铁构件制作安装执行第三册《静止设备与工艺金属构造制作安装工程》中“设备支架制作安装”相应项目。
6．穿墙套板制作与安装综合考虑了板规格与安装高度，执行定额时不做调节。
7．金属围网、网门制作与安装涉及网或门边柱、立柱制作与安装。
8．金属构件制作中涉及除锈、刷油漆费用。

工程量计算规则
一、基本槽钢、角钢制作与安装，依照设备布置，按照设计图示安装数量以“m”为计量单位。
二、电缆桥架支撑架、铁构件制作与安装，按照设计图示安装成品重量以“t”为计量单位。
三、金属箱、盒制作按照设计图示安装成品重量以“kg”为计量单位。
四、穿墙套板制作与安装依照套板材质，按照设计图示安装数量以“块”为计量单位。
五、围网、网门制作与安装，按照设计图示安装成品数量以“m2”为计量单位。计算面积时，围网长度按照中心线计算，围网高度按照实际高度计算，不计算围网底至地面高度。

第八章 滑触线安装工程

阐明
一、本章内容涉及轻型滑触线、安全节能型滑触线、型钢类滑触线、滑触线支架安装，滑触线拉紧装置、挂式支持器制作与安装，以及移动软电缆安装等内容。
二、关于阐明：
1．滑触线及滑触线支架安装涉及下料、除锈、刷防锈漆与防腐漆，伸缩器、坐式电车绝缘子支持器安装。
2．滑触线支架基本铁件按土建预埋考虑。
3．滑触线辅助母线安装，执行“车间带形母线”安装项目。
4．滑触线及支架安装是按照安装高度10m如下编制，若安装高度超过10m时，超过某些安装工程量按照人工乘以系数1.1。
5．安全节能型滑触线为三相式时，执行单相滑触线安装项目乘以系数2.0。
6．移动软电缆安装不涉及轨道安装及滑轮制作。

工程量计算规则
一、滑触线安装依照材质及性能规定，按照设计图示安装数量以“10m／单相”为计量单位。滑触线安装预留长度按照设计规定计算，设计无规定期按照下表规定计算。
滑触线安装附加和预留长度表 （单位：m/根）
序号
项目
预留长度
阐明
1
圆钢、铜母线与设备连接
0.2
从设备接线端子接口起算
2
圆钢、铜滑触线终端
0.5
从最后一种固定点起算
3
角钢滑触线终端
1
从最后一种支持点起算
4
扁钢滑触线终端
1.3
从最后一种固定点起算
5
扁钢母线分支
0.5
分支线预留
6
扁钢母线与设备连接
0.5
从设备接线端子接口起算
7
工字钢、槽钢、轻轨滑触线终端
0.8
从最后一种支持点起算
8
安全节能及其他滑触线终端
0.5
从最后一种固定点起算
二、滑触线支架、拉紧装置、挂式支持器安装依照构件形式及材质，按照设计图示安装数量以“副”或“套”为计量单位，三相一体为一副或一套。
三、沿钢索敷设移动软电缆按照每根长度以“套”为计量单位；沿轨道敷设移动软电缆依照截面面积，以“10m”为计量单位。

第九章 配电、输电电缆敷设工程

阐明
一、本章内容涉及直埋电缆辅助设施、电缆保护管铺设、电缆桥架与槽盒安装、电力电缆敷设、电力电缆头制作安装、控制电缆敷设、控制电缆终端头制作安装、电缆防火设施安装等内容。
二、关于阐明：
1．直埋电缆辅助设施涉及铺砂与保护，揭（盖）盖板等内容。不涉及开挖与修复路面、沟槽挖填、电缆沟与电缆井砌砖或浇筑混凝土、隔热层与保护层制作安装，工程实际发生时，执行与工程相应建筑或市政定额。
2．电缆保护管铺设分为地下铺设、地上铺设两个某些。 入室后需要敷设电缆保护管时，执行本册第十二章“配管工程”有关项目。
(1)地下铺设不考虑铺设方式和铺设深度，执行时不予调节。
(2)地下顶管不涉及入口、出口施工，应依照施工办法方案另行计算。
3．本章桥架安装合用于输电、配电及用电工程电力电缆与控制电缆桥架安装。通信、热工及仪器仪表、建筑智能等弱电工程电缆桥架安装，依照各册定额阐明执行相应桥架安装项目。
4．桥架安装涉及组对、焊接、桥架开孔、隔板与盖板安装、接地、附件安装、修理等。不涉及桥架支撑架安装。
(1)梯式桥架安装是按照不带盖考虑，若梯式桥架带盖，则执行相应槽式桥架项目。
(2)钢制桥架主构造设计厚度不不大于3mm时，执行相应安装项目人工、机械乘以系数1.20。
(3)不锈钢桥架安装执行相应钢制桥架项目乘以系数1.10。
(4)电缆桥架安装是按照厂家供应成品安装编制，若现场需要制作桥架时，应执行本册第七章“金属构件、穿墙套板安装工程”有关项目。
(5)槽盒安装依照材质与规格，执行相应槽式桥架安装项目，人工、机械乘以系数1.08。
5．电力电缆敷设涉及输电电缆敷设与配电电缆敷设，依照敷设环境执行相应项目。定额综合了裸包电缆、铠装电缆、屏蔽电缆等电缆类型，凡是电压级别10kV以内电力电缆和控制电缆敷设不分构造形式和型号，一律按照相应电缆截面和芯数执行。
(1)输电电力电缆敷设环境分为直埋式、电缆沟（隧）道内、排管内、街码金具上。输电电力电缆起点为电源点或变（配）电站，终点为顾客端配电站。
(2)配电电力电缆敷设环境分为室内、竖井通道内。配电电力电缆起点为顾客端配电站，终点为用电设备。室内敷设电力电缆综合考虑了顾客区内室外电缆沟、室内电缆沟、室内桥架、室内支架、室内线槽、室内管道等不同环境敷设，执行时不做调节。
(3)预制分支电缆、控制电缆敷设综合考虑了不同敷设环境，执行时不做调节。
(4)矿物绝缘电力电缆敷设依照电缆敷设环境与电缆截面执行相应电力电缆敷设与接头项目。
(5)矿物绝缘控制电缆敷设依照电缆敷设环境与电缆芯数执行相应控制电缆敷设与接头项目。
(6)电缆敷设中综合考虑了电缆布放费用，当电缆布放穿过高度在20m以上竖井时，需要计算电缆布放增长费。电缆布放增长费按照穿过竖井电缆长度计算工程量，执行竖井通道内敷设电缆有关项目乘以系数0.3。
(7)竖井通道内敷设电缆合用于高度在20m以上竖井。在高度20m如下竖井内敷设电缆时，应执行室内敷设电缆有关项目。
(8)预制分支电缆敷设涉及电缆吊具、每根长度在10m如下分支电缆安装；不涉及分支电缆头制作安装，应依照设计图示数量与规格执行相应电缆头制作安装项目；每根长度在10m以上分支电缆，超过某些应依照规格和敷设环境执行相应电缆敷设项目。
6．电力电缆敷设是按照三芯（涉及三芯连地）编制，电缆每增长一芯相应项目增长15%。
单芯电力电缆敷设按照同截面电缆敷设项目乘以系数0.7，两芯电缆按照三芯电缆项目执行。截面在400mm2以上至800mm2以内单芯电力电缆敷设，按照400mm2电力电缆敷设项目乘以系数1.35。截面在800mm2以上至1600mm2以内单芯电力电缆敷设，按照400mm2电力电缆敷设项目乘以系数1.85。
7．电缆敷设需要钢索及拉紧装置安装时，应执行本册第十三章“配线工程”有关项目。
8．电缆头制作安装中不涉及终端盒、中间盒等材料及支架制作安装。
9．单芯电缆头制作安装，执行相应项目乘以系数0.6；双屏蔽电缆头制作安装执行相应项目人工乘以系数1.05。若接线端子为异型端子，需要单独加工时，应另行计算加工费。
10.电缆防火设施安装不分规格、材质，执行时不做调节。
11.阻燃槽盒安装按照单件槽盒2.05m长度考虑，涉及槽盒、接头部件安装及接头防火解决。
执行时不得因阻燃槽盒材质、壁厚、单件长度而调节。
12.电缆敷设不涉及支架制作与安装，实际发生时，执行本册第七章“金属构件、穿墙套板安装工程”相应项目。
13.铝合金电缆敷设依照规格执行相应铝芯电缆敷设项目。
14.电缆沟盖板采用金属盖板时，盖板制作安装执行本册第七章“金属构件、穿墙套板安装工程”相应项目乘以系数0.6。
15.本章定额是按照区域内（含厂区、站区、生活区等）施工考虑，当工程在区域外施工时，相应项目乘以系数1.065。
工程量计算规则
一、直埋电缆沟槽挖、填土（石）方，除特殊规定外，按照下表规定计算土方量。
直埋电缆沟槽土石方挖填计算表
项目
电缆根数
1～2
每增一根
每米沟长挖方量(m3)
0.45
0.153
注：①两根以内电缆沟，按照上口宽度600mm、下口宽度400mm、深900mm计算常规土方量（深度按规范最低原则）。
②每增长一根电缆，其宽度增长170mm。
③土石方量从自然地坪挖起，若挖深不不大于900mm时，按照设计图示开挖尺寸另行计算。
④挖淤泥、流砂按照本表中数量乘以系数1.5。
二、电缆沟盖板揭（盖）盖板，按每揭或每盖一次以延长米计算，如又揭又盖则按两次计算。
三、电缆保护管铺设依照电缆敷设途径，区别不同敷设方式、敷设位置、管材材质、规格，按照设计图示敷设数量以“10m”为计量单位。计算电缆保护管长度时，设计无规定者按照如下规定增长保护管长度。
1．横穿马路时，按照路基宽度两端各增长2m。
2．保护管需要出地面时，弯头管口距地面增长2m。
3．穿过建（构）筑物外墙时，从基本外缘起增长1m。
4．穿过沟（隧）道时，从沟（隧）道壁外缘起增长1m。
四、电缆保护管地下敷设，其土石方量有设计图纸，按照设计图纸计算；无设计图纸，沟深按照0.9m计算，沟宽按照保护管边沿每边各增长0.3m工作面计算。
五、电缆桥架安装依照桥架材质与规格，按照设计图示安装数量以“10m”为计量单位。
六、组合式桥架安装按照设计图示安装数量以“片”为计量单位；复合支架安装按照设计图示安装数量以“副”为计量单位。
七、电缆敷设依照电缆敷设环境与规格，按照设计图示单根敷设数量以“10m”为计量单位。
1．竖井通道内敷设电缆长度按照电缆敷设在竖井通道垂直高度以延长米计算工程量。
2．预制分支电缆敷设长度按照敷设主电缆长度计算工程量。
3．计算电缆敷设长度时，应考虑因波形敷设、弛度、电缆绕梁（柱）所增长长度以及电缆与设备连接、电缆接头等必要预留长度。预留长度按照设计规定计算，设计无规定期按照下表规定计算。
电缆敷设附加长度计算表
序号
项目
预留长度（附加）
阐明
1
电缆敷设弛度、波形弯度、交叉
2.5%
按电缆全长计算
2
电缆进入建筑物
2.0m
规范规定最小值
3
电缆进入沟内或吊架时引上（下）预留
1.5m
规范规定最小值
4
变电所进线、出线
1.5m
规范规定最小值
5
电力电缆终端头
1.5m
检修余量最小值
6
电缆中间接头盒
两端各留2.0m
检修余量最小值
7
电缆进控制、保护屏及模仿盘等
高+宽
按盘面尺寸
8
高压开关柜及低压配电盘、柜
2.0m
盘下进出线
9
电缆至电动机
0.5m
从电机接线盒算起
10
厂用变压器
3.0m
从地坪起算
11
电缆绕过梁柱等增长长度
按实计算
按被绕物断面状况计算增长长度
12
电梯电缆与电缆架固定点
每处0.5m
范畴最小值
八、电缆头制作安装依照电压级别与电缆头形式及电缆截面，按照设计图示单根电缆接头数量以“个”为计量单位。
1．电力电缆和控制电缆按照一根电缆有两个终端头计算。
2．电力电缆中间头按照设计规定计算；设计没有规定以单根长度400m为原则，每增长400m计算一种中间头，增长长度不大于400m时计算一种中间头。
九、电缆防火设施安装依照防火设施类型及材料，按照设计用量分别以不同计量单位计算工程量。
十、“电缆穿刺线夹”安装执行《贵州省市政工程计价定额》第八册“路灯工程”中相应项目。

第十章 防雷及接地装置安装工程

阐明
一、本章内容涉及避雷针制作与安装、避雷引下线敷设、避雷网安装、接地极（板）制作与安装、接地母线敷设、接地跨接线安装、桩承台接地、设备防雷接地装置安装、阴极保护接地、等电位装置安装及接地系
