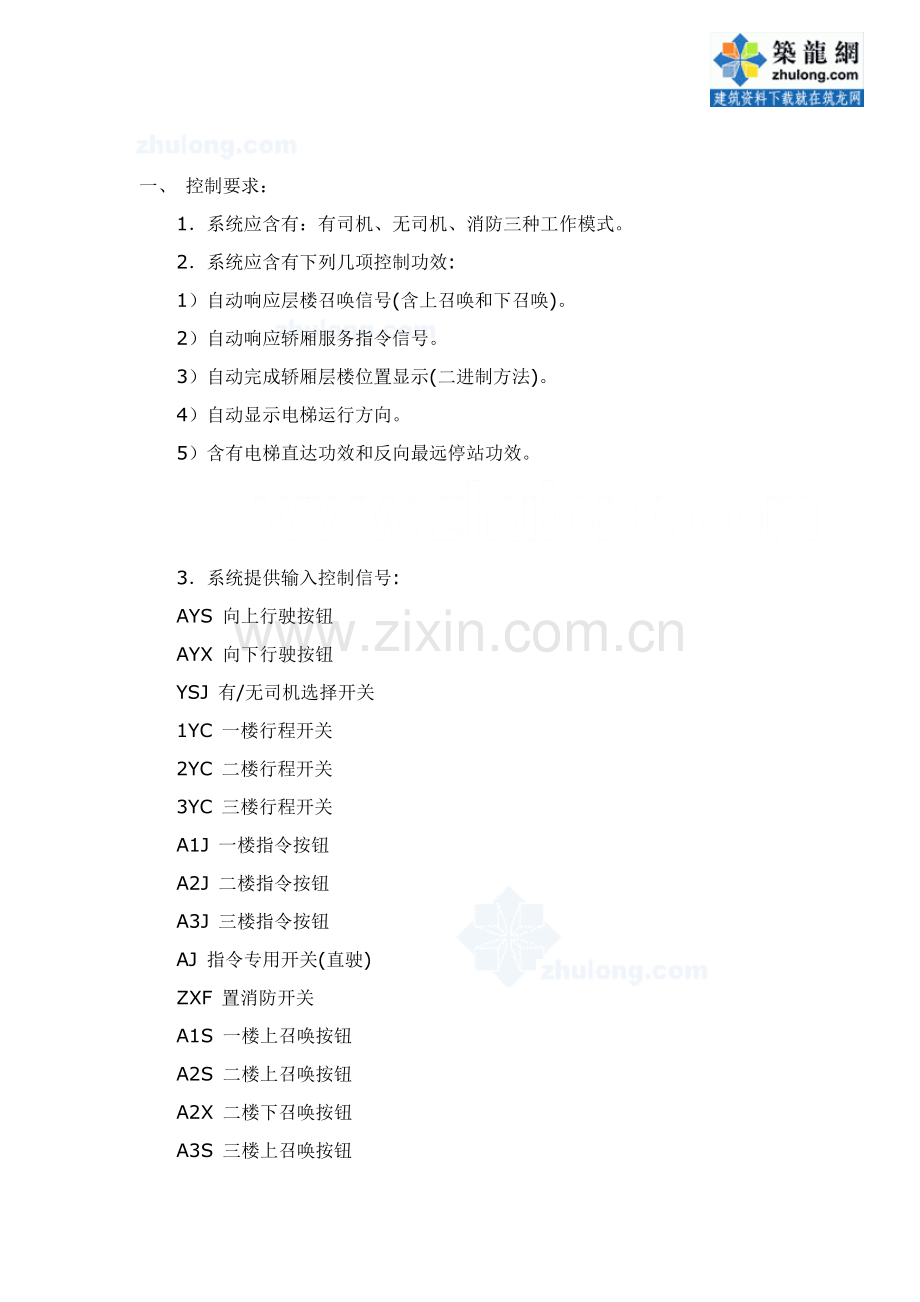

一、 控制要求：
　　1．系统应含有：有司机、无司机、消防三种工作模式。
　　2．系统应含有下列几项控制功效:
　　1）自动响应层楼召唤信号(含上召唤和下召唤)。
　　2）自动响应轿厢服务指令信号。
　　3）自动完成轿厢层楼位置显示(二进制方法)。
　　4）自动显示电梯运行方向。
　　5）含有电梯直达功效和反向最远停站功效。
　　3．系统提供输入控制信号:
　　AYS 向上行驶按钮
　　AYX 向下行驶按钮
　　YSJ 有/无司机选择开关
　　1YC 一楼行程开关
　　2YC 二楼行程开关
　　3YC 三楼行程开关
　　A1J 一楼指令按钮
　　A2J 二楼指令按钮
　　A3J 三楼指令按钮
　　AJ 指令专用开关(直驶)
　　ZXF 置消防开关
　　A1S 一楼上召唤按钮
　　A2S 二楼上召唤按钮
　　A2X 二楼下召唤按钮
　　A3S 三楼上召唤按钮
　　A3X 三楼下召唤按钮

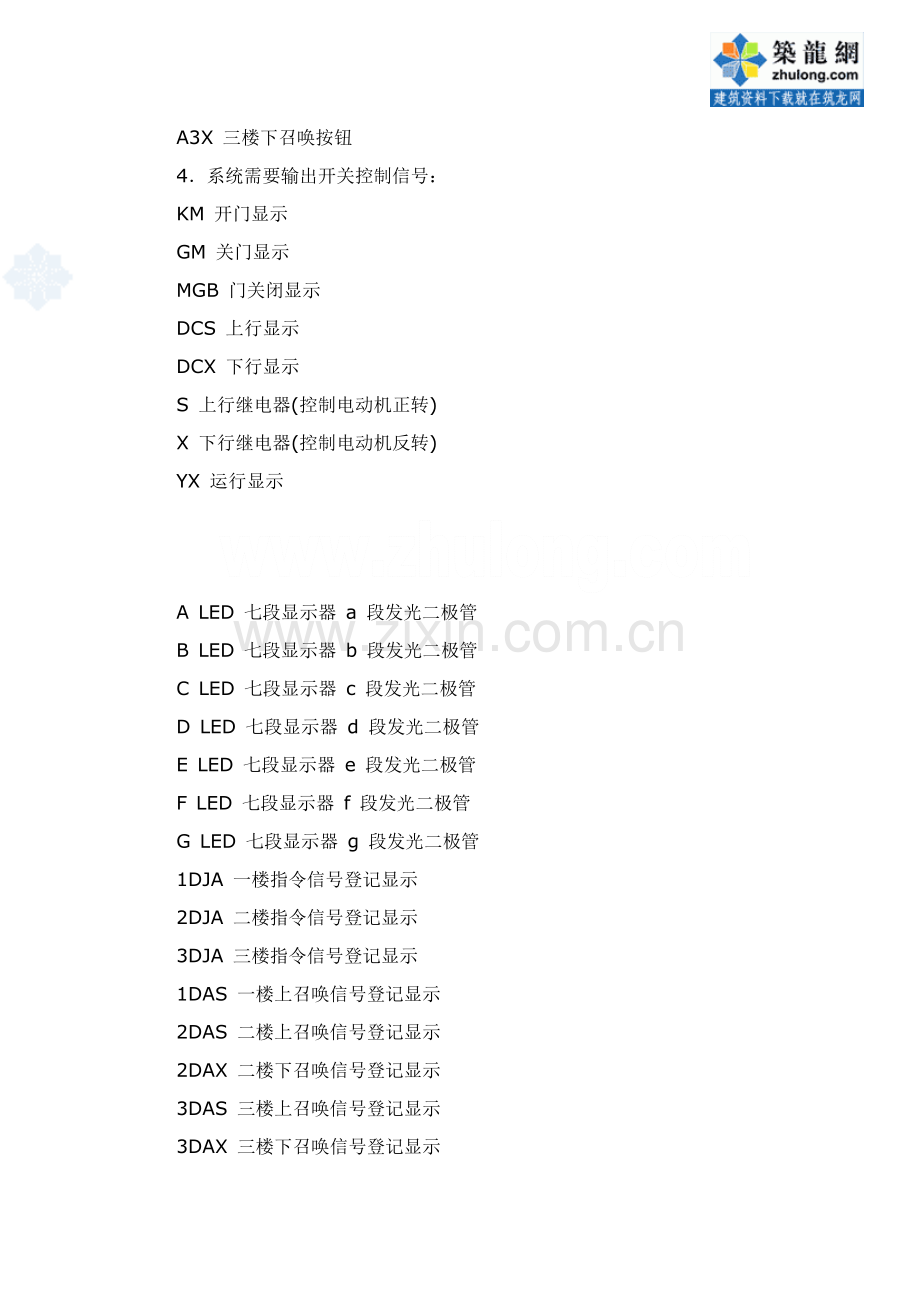

　　4．系统需要输出开关控制信号：
　　KM 开门显示
　　GM 关门显示
　　MGB 门关闭显示
　　DCS 上行显示
　　DCX 下行显示
　　S 上行继电器(控制电动机正转)
　　X 下行继电器(控制电动机反转)
　　YX 运行显示
　　A LED 七段显示器 a 段发光二极管
　　B LED 七段显示器 b 段发光二极管
　　C LED 七段显示器 c 段发光二极管
　　D LED 七段显示器 d 段发光二极管
　　E LED 七段显示器 e 段发光二极管

　　F LED 七段显示器 f 段发光二极管
　　G LED 七段显示器 g 段发光二极管
　　1DJA 一楼指令信号登记显示
　　2DJA 二楼指令信号登记显示
　　3DJA 三楼指令信号登记显示
　　1DAS 一楼上召唤信号登记显示
　　2DAS 二楼上召唤信号登记显示
　　2DAX 二楼下召唤信号登记显示
　　3DAS 三楼上召唤信号登记显示
　　3DAX 三楼下召唤信号登记显示
二、课题要求：
　　1．按题意要求，画出 PLC 端子接线图及控制梯形图。
　　2．完成 PLC 端子接线工作, 并利用编程器输入梯形图控制程序，完成调试。
　　3. 完成课程设计说明书
三、答辩问题：
　　1．说明程序设计思想及工作步骤。
　　2．当层楼数增加，开关量输入和输出点数将作怎样改变 ?
　　3．若需要电梯只服务于奇数楼层，梯形图将作怎样变换 ?
　　4．若需要电梯只服务于偶数层楼，梯形图将作怎样变换 ?
　　5．若正常运行方法作为方法 A ，上述 3、4 题运行方法作为 方法 B 、方
　　式 C 、方法 D , 怎样采取两个输入开关来任选其中一个作为目前运行方法?
　　6．电梯控制中清除召唤登记条件是什么 ?
　　7．电梯控制中清除指令登记条件是什么 ?
　　线路部分

　　1，安全、门锁回路、制动器械、门机回路
　　2,主回路图

　　3、PLC接线图

4、PLC接线图

以上是接线图，下面是三菱FX2n-48MR程序帖图1
