通常企业计算机房防雷工程方案

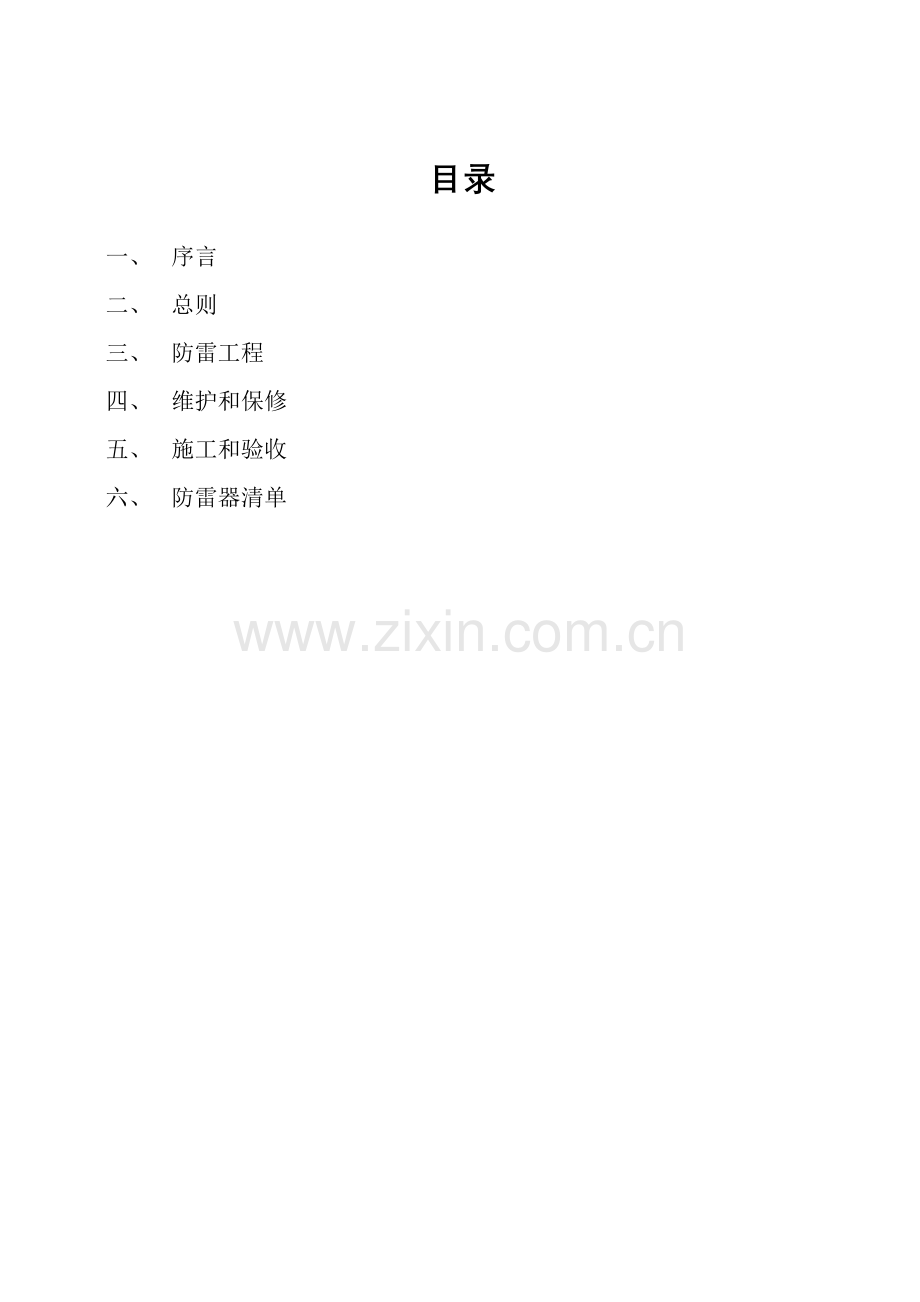

目录
一、 序言
二、 总则
三、 防雷工程
四、 维护和保修
五、 施工和验收
六、 防雷器清单
一、 序言
现在多种建筑大楼大多数仍采取避雷针(带)保护建筑物安全,经多年使用避雷针(带)预防直击雷害,不不过行之有效方法,而且是很经济方法。不过,伴随现代电子技术不停发展,精密电子设备被广泛应用在各行业计算机、通信网络运行系统中。这些高精度微电子计算机设备内置大量CMOS半导体集成模块,造成过压、过流保护能力极其脆弱。(美国通用研究企业提供磁场脉冲超出0.07高斯,就可引发计算失效;磁场脉冲超出2.4高斯就能够引发集成电路永久性损坏。)无法确保在特定空间遭受雷击时仍能安全运行。本方案制订目标是考虑大楼实际环境原因和用户实际需要而作出一套比较完整而易于操作防雷设计及安装技术防雷方案,从而达成整个计算机房设备系统安全地运行。
据本中心项目经理胡建华先生于1999年3月23日(星期二中午)实地勘察该大楼外部建筑体及二层计算机房、十层弱电室微波转接器后,提议在上述计算机房和弱电室安装优质电源、通讯网络防雷器。
详见附页防雷器配置图。
二、总则
2.1依据国际电工委员会IEC标准、德国VDE和中国GB标准和规范要求,该计算机房系统包含电脑网络、微波通信设备、不间断供电电源和空调设备等装置设计防雷方案。
2.2 IEC1312〈雷电电磁脉冲防护〉
本标准为建筑物内或建筑物顶部信息系统有效雷电防护系统设计、安装、检验、维护;并对装有这系统(如电子系统)建筑物评定LEMP屏蔽方法效率方法。针对现有防雷器(SPP)应用在防雷区概念安装上提出相关要求。
2.3 IEC 61643 〈SPD电源防雷器〉
本标准对电源防雷器用于交直流电源电路和设备上,额定电压在1000ac或1500dc。电源防雷器分级分类测试和应用。
2.4 IEC 61644 〈SPD 通讯网络防雷器〉
本标准对通讯网络防雷器用于通信信号网络系统,这类防雷器内置过压过流元器件,额定电压在1000ac或1500dc。电源防雷器分级分类测试和应用。
2.5 VDE0675〈过电压保护器〉
过电压放电保护器(电源防雷器)适适用于额定交直流电压在100V至1000V范围内之供电配电系统,对应于防雷器作出分级分类要求。
2.6 GB50057-94〈建筑物防雷设计规范〉
为使建筑物防雷设计因地制宜采取防雷方法,预防或降低雷击建筑物所发生人身伤亡和文物、财产损失,做到安全可靠,技术优异,经济合理。本规范不适适用于天线塔,共用天线电视接收系统,化工厂户外装置防雷设计。
2.7 GB50174-93〈计算机房防雷设计规范〉
本规范适适用于陆地上新建、该建和扩建主机房建筑面积大于或等于140M2电子计算机机房设计。而本规范不适适用于工业控制用计算机房和微型计算机机房。为了使电子计算机机房确保电脑网络系统稳定可靠运行和保障机房安全使用,应符合现行相关标准规范要求。
三、 防雷工程
雷电过电压对大楼内部电子设备损害关键有以下三个路径进入而损害:一、直击雷经过接闪器(如避雷针(带))而直放入地,造成地网地电位上升,高电压由设备接地线引入电子设备造成地电位反击。二、雷电流沿引下线入地时,在引下线周围产生磁场,引下线周围多种金属管(线)上经感应而产生过电压。三、进出大楼或机房电源线和通信线等在大楼外受直击雷或感应雷而加载雷电压及过电流沿线窜入,入侵电子设备。
所以,我们对以上三种路径对整个入侵雷电压及过电流进行防护。
A 、 大楼经过建筑物主钢筋,上端和接闪器,下端和地网连接,中间和各层均压网或环形均压带连接,对进入建筑物多种金属管线实施均压等电位连接,含有特殊要求多种不一样地线进行等电位处理。这么就形成一个法拉第笼式接地系统。它是消除地电位反击有效方法。应符合下列要求:1、安装避雷针或架空避雷线(网)应使被保护建筑物及风帽、放散管等突出屋面物体均处于接闪器保护范围内。架空避雷网网格尺寸不应大于5M*5M或6M*4M。2、全部避雷针应采取避雷带相互连接。3、建筑物应装设均压环。4、防直击雷接地装置应围绕建筑物敷设成环型接地体,每根引下线冲击接地电阻不应大于10Ω。
B、 机房内通信电缆和地线布放和连接
经过模拟不一样布线、屏蔽和接地方法时,空间电磁场对通信线路电磁感应影响情况试验,对计算机通信网络系统在建筑物楼内布线和接地方法有以下结论:
一、 通信电缆和地线布放应尽可能集中在建筑物中部。
二、 通信电缆线槽和地线线槽布放应尽可能避免紧靠建筑物立柱或横梁并沿建筑物立柱或横梁布线较长距离,通信电缆线槽和地线线槽设计应尽可能在距离建筑物立柱或横梁较远位置。
C、依据雷电保护区划分要求,建筑物大楼外部是直接雷区域,在这个区域内设备最轻易遭受损害,危险性最高,是暴露区,为0区;建筑物内部及计算机房所处位置为非暴露区,可将其分为1区、2区,越往内部,危险程度越低,雷电过电压对内部电子设备损害关键是沿线路引入。保护区界面经过外部防雷系统、建筑物钢筋混凝土及金属外壳等组成屏蔽层而形成。电气通道和金属管则经过这些界面,穿过各级雷电保护区金属构件必需在每一穿过点做等电位连接。
进入建筑物大楼电源线和通讯线应在LPZ0和LPZ1、LPZ1和LPZ2区交界处,和终端设备前端依据IEC1312——雷电电磁脉冲防护标准,安装上OBO之不一样类别电源类SPD,和通讯网络类SPD。(SPD瞬态过电压保护器),SPD是用以防护电子设备遭受雷电闪击及其它干扰造成传导电涌过电压有效手段。
选择和使用SPD注意事项:
应在不一样使用范围内选择不一样性能SPD。在选择电源SPD时要考虑供电系统形式、额定电压等原因。LPZ0和LPZ1区交界处SPD必需是经过10/350us波形冲击试验达标产品。对于信号SPD在选型时应考虑SPD和电子设备相容性。
SPD保护必需是多级,比如对大楼电子设备电源部分雷电保护而言,最少应采取泄流型SPD和限压型SPD前后两级进行保护。为各级SPD之间做到有效配合,当两级SPD之间电源线或通讯线距离未达要求要求时,应在两级SPD之间采取合适退耦方法。
对于无人值守场所,可选择OBO之带有遥信触点电源SPD;对于有些人值守场所,可选择OBO之带有声光报警之电源SPD,全部OBO电源防雷器全部含有老化显示。
信号SPD应满足信号传输带率、工作电平、网络类型需要,同时接口应和被保护设备兼容。信号SPD因为串接在线路中,在选择时应选择插入损耗较小SPD。
在选择SPD时,应让OBO指定供给商提供相关SPD技术参数资料。正确安装才能达成预期效果。SPD安装应严格依据厂方提供安装要求进行安装。
依据GB50174-93标准要求,电子计算机机房接地装置应满足下列接地要求:
交流工作接地,接地电阻小于4欧姆;
安全保护接地,接地电阻小于4欧姆;
直流工作接地,接地电阻应按计算机系统具体要求确定;
防雷接地,接地应接现行国家标准50057<<建筑物防雷设计规范>>实施。
交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地共用一组接地装置时,其接地电阻按其中最小值确定;若防雷接地单独设置接地装置时,其它三种接地共用一组接地装置,其接地电阻小于其中最小值,并应采取OBO之防地电位反击等电位连接保护器。
卫星接收机高频电缆在进入机房前其金属屏蔽外皮,最少有二处和避雷设备引下线连接。
四、维护和保修
每十二个月雷雨季节前应对接地系统进行检验和维护。关键检验连接处是否紧固、接触是否良好、接地引下线有没有锈蚀、接地体周围地面有没有异常,必需时应挖开地面抽查地下隐蔽部分锈蚀情况,假如发觉问题应立即处理。
接地网接地电阻应每十二个月进行一次测量。
每十二个月雷雨季节前应对运行中OBO防雷器利用OBO元件老化测试仪进行一次检测,雷雨季节中要加强外观巡视,发觉OBO防雷模块显示窗口出现红色立即处理。
设备遭受雷击后应对损坏情况进行调查分析,调查分析内容关键包含:
多种电气绝缘部分有没有击穿闪络痕迹,有没有烧焦气味,设备元件损坏部位。
OBO防雷器损坏情况,利用OBO元件老化测试仪,测试元件老化或损坏情况。
安装OBO峰值电流统计卡,统计测量数据,寄回OBO用户服务中心,量度峰值电流数据加以统计存档。
了解雷害事故地点周围情况,分析周围地质、地形和周围环境特点及当初气象情况。
保留雷击损坏部件,对现场进行拍照或录像,做好多种统计。
依据上述调查情况,组织相关教授分析,写出调查分析汇报及改善方法。
由德国OBO企业提供防雷器含有五年品质确保期。
五、完工和验收
防雷工程施工单位须按设计要求精心施工,工程建设管理部门应有专员负责监督。对于隐蔽工程应实施随工验收,关键部位应进行拍照和专用设备项统计。
设计资料和施工统计应由对应防雷主管部门妥善存档备查。通信站应备有本站防雷设计资料。工程完工时,应由通信工程建设管理部门组织验收,通信运行部门和防雷专责工程参与。
避 雷装置 设 施 检 测 报 告表
检测部门: 类别: 检测日期: / /
单位名称
地 址
邮政编码
联 系 人
电 话
传 真
检测地点
施工单位
实 测
测 量
项 值 点
目
名称
备 注
针号
避雷针高度(m)
建筑物高度(m)
引线规格(mm)
接地装置
接地电阻(W)
接闪器及接点
引下线及接点
跨度伸缩情况
接地线
单支针保护范围
多支针保护范围
避雷形式
监督人员: 检测人员: 单位查对:
防雷工程验收汇报表
第一部 工程项目资料
1.1 甲方名称:
1.2 安装地点:
1.3 施工单位:
1.4 监督人员:
1.5 验收人员:
1.6 完工日期:
第二部 对安装、检验及测试方面证实
2.1 本单位 受委托承接上述工程施工,现根据中国国家标准GB50057-94建筑物防雷设计规范施工。
2.2 本单位已于19 年 月 日安装完成接地系统和电源、通讯、网络防雷系统。
2.3 本单位已于19 年 月 日检验所指安装工程,而且运作政党和操作安全。
2.4 本工程项目已于19 年 月 日经监督人员进行测试,并确定此测试符合国家标准要求。
监督人员署名 施工单位盖章及署名
第三部 安装视察和检验
3.1 表面视察
a. 接地系统连接部分紧固完好 合格 / 不合格
b. 全部接地保护导体正确连接至受保护设备上 合格 / 不合格
c. 全部电源和通讯网络线布线整齐 合格 / 不合格
d. 配电电路符合安全隔离功效 合格 / 不合格
3.2 保护类别
a. 附有合格之漏电保护装置 合格 / 不合格
b. 配置适宜之防雷保护装置 合格 / 不合格
3.3 保护导线
a. 确保受保护之设备已连接好 合格 / 不合格
b. 室内已做好等电位连接 合格 / 不合格
c. 保护导线大小符合标准要求 合格 / 不合格
第四部 接地电阻值
4.1 接地电阻值小于10欧姆 合格 / 不合格
4.2 接地汇流排电阻值小于10欧姆 合格 / 不合格
第五部 回路阻抗
5.1 电路上回路阻抗附合保护装置要求 合格 / 不合格
5.2 插座上测试全部满意 合格 / 不合格
第六部 电源导线
6.1 全部带电电源导线要符合电源保护装置要求 合格 / 不合格
6.2 全部电源导线必需有良好绝缘,应不少于1M欧姆 合格 / 不合格
第七部 避雷装置
7.1 大楼上必需有避雷装置,而且在引下线上有良好连接。 合格 / 不合格
7.2 接地系统必需为共接地连接 合格 / 不合格
完工统计表
甲方名称:
安装地点:
施工单位:
完工日期:
设计图表:
测试工具:
(A) 接地系统:
1、 每根接地极:
Ⅰ. 欧姆
Ⅱ. 欧姆
Ⅲ. 欧姆
2、 接地汇流排:
Ⅰ. 欧姆
(B) 避雷装置:
1、 接地网点:
Ⅰ. 欧姆
Ⅱ. 欧姆
Ⅲ. 欧姆
监督人员署名 施工单位盖单及署名
