平面出图流程概述模板.doc

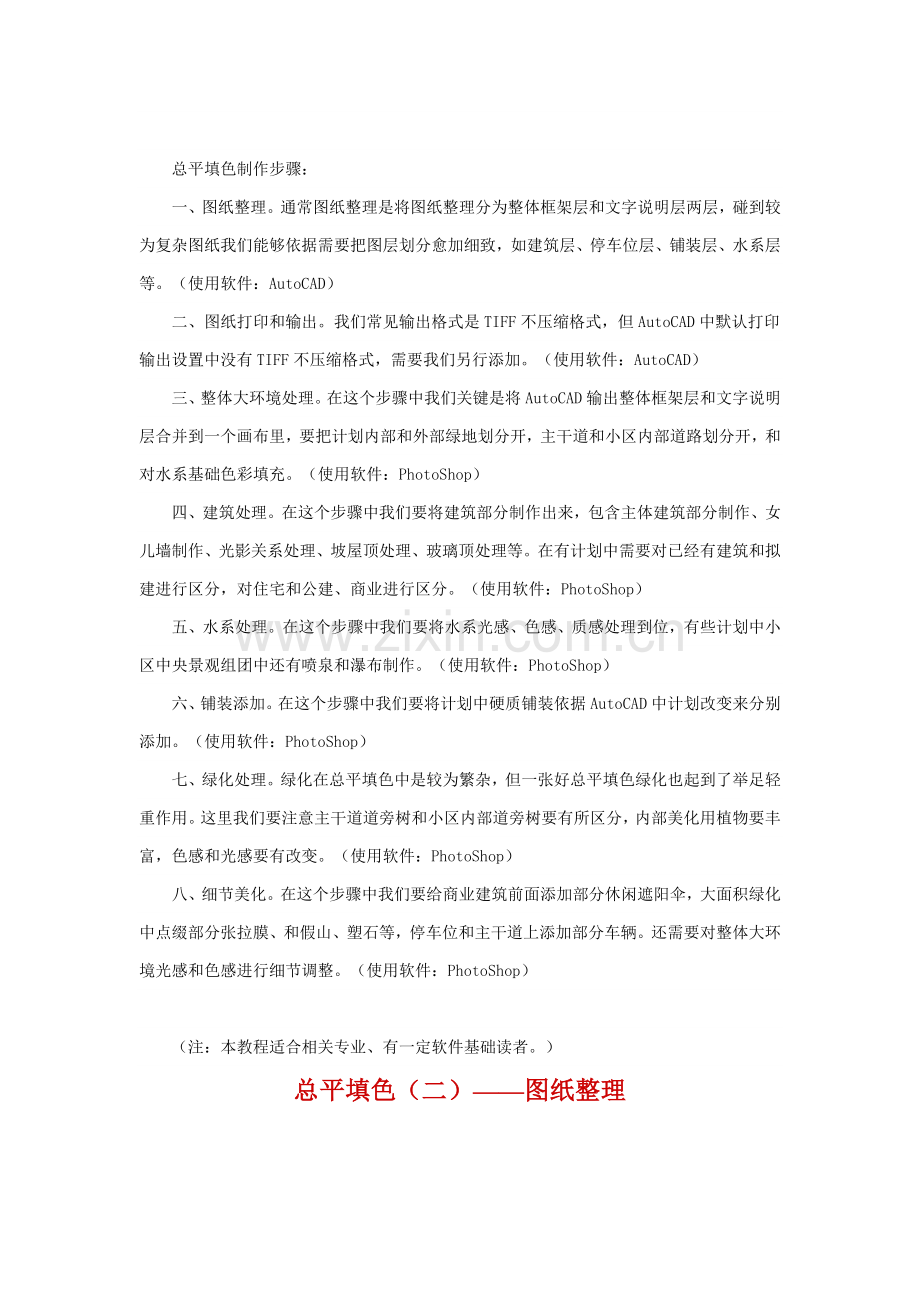

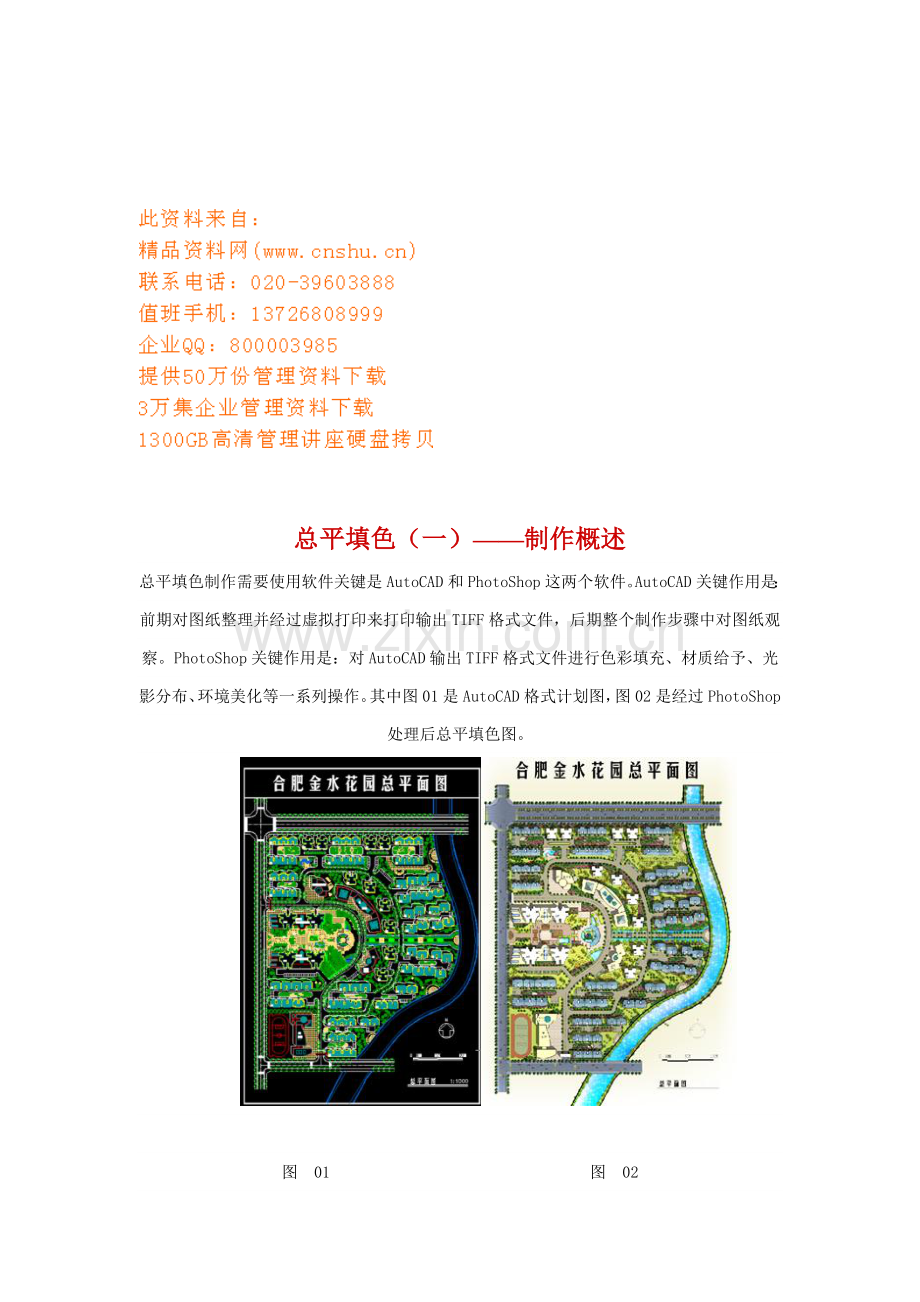

总平填色（一）制作概述总平填色制作需要使用软件关键是AutoCAD和PhotoShop这两个软件。AutoCAD关键作用是：前期对图纸整理并经过虚拟打印来打印输出TIFF格式文件，后期整个制作步骤中对图纸观察。PhotoShop关键作用是：对AutoCAD输出TIFF格式文件进行色彩填充、材质给予、光影分布、环境美化等一系列操作。其中图01是AutoCAD格式计划图，图02是经过PhotoShop处理后总平填色图。 图01图02总平填色制作步骤：一、图纸整理。通常图纸整理是将图纸整理分为整体框架层和文字说明层两层，碰到较为复杂图纸我们能够依据需要把图层划分愈加细致，如建筑层、停车位层、铺装层、水系层等。（使用软件：AutoCAD）二、图纸打印和输出。我们常见输出格式是TIFF不压缩格式，但AutoCAD中默认打印输出设置中没有TIFF不压缩格式，需要我们另行添加。（使用软件：AutoCAD）三、整体大环境处理。在这个步骤中我们关键是将AutoCAD输出整体框架层和文字说明层合并到一个画布里，要把计划内部和外部绿地划分开，主干道和小区内部道路划分开，和对水系基础色彩填充。（使用软件：PhotoShop）四、建筑处理。在这个步骤中我们要将建筑部分制作出来，包含主体建筑部分制作、女儿墙制作、光影关系处理、坡屋顶处理、玻璃顶处理等。在有计划中需要对已经有建筑和拟建进行区分，对住宅和公建、商业进行区分。（使用软件：PhotoShop）五、水系处理。在这个步骤中我们要将水系光感、色感、质感处理到位，有些计划中小区中央景观组团中还有喷泉和瀑布制作。（使用软件：PhotoShop）六、铺装添加。在这个步骤中我们要将计划中硬质铺装依据AutoCAD中计划改变来分别添加。（使用软件：PhotoShop）七、绿化处理。绿化在总平填色中是较为繁杂，但一张好总平填色绿化也起到了举足轻重作用。这里我们要注意主干道道旁树和小区内部道旁树要有所区分，内部美化用植物要丰富，色感和光感要有改变。（使用软件：PhotoShop）八、细节美化。在这个步骤中我们要给商业建筑前面添加部分休闲遮阳伞，大面积绿化中点缀部分张拉膜、和假山、塑石等，停车位和主干道上添加部分车辆。还需要对整体大环境光感和色感进行细节调整。（使用软件：PhotoShop）（注：本教程适合相关专业、有一定软件基础读者。）总平填色（二）图纸整理开启AutoCAD软件，打开合肥金水花园总平面图进行观察，并将图纸整理为整体框架层和文字说明层两层。把不需要绿化和铺装等进行删除。图01图03所表示。 图01图02图03接下来我们分析在AutoCAD中对图纸整理过程。一、打开合肥金水花园总平面图，注意在打开时通常我们指定字体样式为gbcbig.shx，能够正确显示大部分常见字体。图04图05所表示。图04图05二、打开图层特征管理器新建整体图框层和文字说明层方便于文件管理。图06所表示。图06三、接下来我们要把图纸中我们不需要部分删除，如绿化、铺装、屋顶等影响我们后期填色图块全部需删除。我们能够每次只显示一个图层来进行删除，这么就不会对其它图层有影响，而且方便观察。图07所表示。图07四、经过上述方法将多出图块全部删除后，我们图纸就基础整理好了，图08所表示。接下来将剩下图块经过选择并分别放置到整体图框层和文字说明层。图08图10所表示。图08图09图10总平填色（三）图纸打印和输出我们常见输出格式是TIFF不压缩格式，但AutoCAD中默认打印输出设置中没有TIFF不压缩格式，需要我们另行添加。 一、我们经过“文件”“绘图仪管理器”命令弹出Plotters窗口。图01所表示。图01二、双击添加绘图仪向导，依据向导进行选择，在绘图仪型号选择中要注意“生产商”选择“光栅文件格式”，“型号”选择“TIFF Version 6 (不压缩)”。实施下一步直到完成，就完成了TIFF Version 6 (不压缩)格式虚拟打印机添加。图02图06所表示。图02图03图04图05图06三、经过文件打印（Ctrl+P），弹出“打印”对话框，我们进行以下设置，选择打印机名称为TIFF Version 6 (不压缩).pc3。图07所表示图07四、选择“打印”对话框“特征”按钮弹出“绘图仪配置编辑器”对话框，在“设备和文档设置”选项卡中选择“自定义图纸尺寸”，添加常见4000*3000像素打印尺寸。图08所表示图08五、接下来我们设置图纸尺寸为我们刚才定义4000*3000像素，打印范围选择为窗口，打印偏移设置为居中打印，打印样式表设置为monochrome.ctb，图形方向为纵向，接下来进行预览。图09所表示图09六、预览到是整体图框层，确定无误后在“打印”窗口中点击“确定”进行打印输出整体图框层.TIF。接下来关闭整体图框层，打开文字说明层，在一样设置中进行预览打印文字说明层.TIF。图10图13所表示。至此打印输出完成。图10图11图12图13总平填色（四）整体大环境处理一、开启PhotoShop软件，打开整体图框层.TIF和文字说明层.TIF。图01所表示。 图01二、经过“图像”“旋转画布”“90 度（逆时针）”命令分别对“整体图框层.TIF”和“文字说明层.TIF”进行调整。结果图02所表示。图02三、经过“图层”“新建”“背景图层”命令，将“背景层”转换为一般层“图层0”。结果图03所表示。图03四、经过“选择”“色彩范围”命令，分别将“整体图框层.TIF”和“文字说明层.TIF”白色空白部分吸收得到选区（注：色彩范围颜色容差设置为“0”，以免误选择到图框部分。），并按“Delete”删除。具体参数和结果图04图05所表示。图04图05五、使用移动工具（V）将“文字说明层”移动到“整体图框层”画布上来，新建图层命名为“内部绿地”层，并填充前景色（R：197G：214B：96）。结果图06所表示。图06六、使用矩形选框工具（M）将外围线框部分选择到，并分别在“文字说明层”和“整体图框层”分别使用删除，再将“文字说明层”移动到最底层以免影响后面操作。结果图07图09所表示。图07图08图09七、使用魔棒工具（W）在“整体图框层”选择主干道以外区域，再利用快速蒙版（Q）临时用红色着色功效进行检验，检验无误后再次按（Q）键退出快速蒙版，选择“内部绿地”层使用 “经过剪切图层”命令（Ctrl+Shift+J）得到新图层，并命名为“外部绿地”。使用“色相/饱和度”命令（Ctrl+U）对“外部绿地”层进行色彩和明度调整方便于和“内部绿地”层进行区分。具体参数和结果图10图13所表示。图10图11图12图13八、使用如步骤七方法对主干道进行制作和区分。具体参数和结果图14图18所表示。图14图15图16图17图18九、使用如步骤七方法对主干道辅道进行制作和区分。具体参数和结果图18图23所表示。图19图20图21图22图23十、使用如步骤七方法对内部道路进行制作和区分。具体参数和结果图24图28所表示。图24图25图26图27图28十一、使用如步骤七方法对水系进行制作和区分。具体参数和结果图29图31所表示。图29图30图31总平填色（五）建筑处理一、使用魔棒工具（W）在“整体图框层”选择建筑区域，再利用快速蒙版（Q）临时用红色着色功效进行检验，检验无误后再次按（Q）键退出快速蒙版，选择“内部绿地”使用 “经过剪切图层”命令（Ctrl+Shift+J）得到新图层，并命名为“住宅”。使用“色相/饱和度”命令（Ctrl+U）对“住宅”层进行调整方便于和“内部绿地”进行区分。具体参数和结果图01图03所表示。 图01图02图03二、使用经过拷贝图层（Ctrl+J）命令将“住宅”层拷贝出“住宅 副本”层，将“住宅 副本”层载入选区并填充黑色（R：0 G：0 B：0）作为住宅投影，将“住宅 副本”层向下移动一层（Ctrl+【），再将其不透明图降低到50%，并使用移动工具（V）对其位置做合适调整。具体参数和结果图04图06所表示。图04图05图06三、依据图纸显示红色区域是公建和商业部分，我们要将其和住宅部分有所区分。使用魔棒工具（W）在“整体图框层”选择公建和商业部分区域，再利用快速蒙版（Q）临时用红色着色功效进行检验，检验无误后再次按（Q）键退出快速蒙版，选择“住宅”层使用 “经过剪切图层”命令（Ctrl+Shift+J）得到新图层，并命名为“公建”层。并填充前景色（R：255G：255B：194）。具体参数和结果图07图09所表示。图07图08图09四、依据图纸显示住宅顶为坡屋顶，所以我们选择了一张坡屋顶素材来对住宅顶部进行替换。关键是将坡屋顶经过复制后对住宅层进行编组（Ctrl+G）。具体参数和结果图10图12所表示。图10图11图12五、依据图纸显示会馆顶上和桥上各有两个四角形造型顶，所以我们选择了一张四角形造型顶素材来对这一部分进行处理。使用移动工具（V）将选择好素材移动到“整体图框层”这个画布里来，命名为“造型顶”层，再经过自由变换工具（Ctrl+T）对其进行大小百分比缩放。具体参数和结果图13图16所表示。图13图14图15图16七、依据图纸显示会馆、商场、活动中心、小学顶上全部有玻璃天窗，我们使用魔棒工具（W）在“整体图框层”选择玻璃顶区域，再利用快速蒙版（Q）临时用红色着色功效进行检验，检验无误后再次按（Q）键退出快速蒙版，新建一个图层（Ctrl+Shift+N）命名为“玻璃顶”层。在“玻璃顶”层对选区填充一个淡蓝色（R：165G：231B：254），再使用减淡工具（O）将玻璃高光部分轻轻涂抹出来。具体参数和结果图17图19所表示。图17图18图19总平填色（七）铺装添加一、铺装在添加前先要将部分铺装素材定义为图案方便于后面操作，使用矩形选框工具（M）框选其中一个素材，再经过“编辑”“定义图案”命令来完成图案定义。经过上述方法大家能够多定义部分铺装素材以备后用。结果和具体参数图01图02所表示。 图01图02二、使用魔棒工具（W）配合“Shift”键在“整体图框层”中将图纸显示其中一个有相同铺装类型区域加选在一起，再利用快速蒙版（Q）临时用红色着色功效进行检验，检验无误后再次按（Q）键退出快速蒙版，接下来经过“图层”“新填充图层”“图案”命令来添加“图案填充”。选择适宜图案进行填充。结果和具体参数图03图07所表示。图03图04图05图06图07三、使用魔棒工具（W）配合“Shift”键在“整体图框层”中将图纸显示另外一个有相同铺装类型区域加选在一起，再利用快速蒙版（Q）临时用红色着色功效进行检验，检验无误后再次按（Q）键退出快速蒙版，接下来经过“图层”“新填充图层”“图案”来添加“图案填充”。选择适宜图案进行填充。结果和具体参数图08图12所表示。图08图09图10图11图12四、使用魔棒工具（W）配合“Shift”键在“整体图框层”中将图纸显示停车位区域加选在一起，再利用快速蒙版（Q）临时用红色着色功效进行检验，检验无误后再次按（Q）键退出快速蒙版，接下来经过“图层”“新填充图层”“图案”来添加“图案填充”。选择适宜图案进行填充。结果和具体参数图13图17所表示。图13图14图15图16图17五、使用和前面相同方法，经过魔棒工具（W）在“整体图框层”中将图纸显示剩下不一样铺装区域单独选择，再利用快速蒙版（Q）临时用红色着色功效进行检验，检验无误后再次按（Q）键退出快速蒙版，接下来经过“图层”“新填充图层”“图案”来添加“图案填充”。选择适宜图案进行填充。结果和具体参数图18图24所表示。图18图19图20图21图22图23图24总平填色（八）绿化处理一、绿化部分我们从行道树开始做起，首先我们选择一个素材作为主干道行道树，经过移动工具（V）配合矩形选框工具（M）让其在同一图层沿主干道两侧进行复制，我们还能够给其添加一个投影图层样式，并注意将图层放在图案填充层上一层以免被其它素材覆盖。具体参数和结果图01图03所表示。 图01图02图03二、我们选择再一个素材作为主干道中心绿化植物，经过移动工具（V）配合矩形选框工具（M）让其在主干道中心绿化区进行复制，并给其添加一个投影图层样式。并将其放在“主干行道树”层上一层。具体参数和结果图04图06所表示。图04图05图06三、我们选择一个素材作为小区内部道路行道树，经过移动工具（V）配合矩形选框工具（M）让其在同一图层小区内部道路两侧进行复制。并将其放在“道路中心绿化”层上一层。结果图07图08所表示。图07图08四、我们选择一棵垂柳素材作为水系旁绿化植物，经过移动工具（V）配合矩形选框工具（M）让其在水系两边进行复制，并给其添加一个投影图层样式。并将其放在“内部行道树”层上一层。具体参数和结果图09图11所表示。图09图10图11五、我们选择两个花草素材，经过移动工具（V）配合矩形选框工具（M）让其在水系两边进行复制，为其命名为“花草1”和“花草2”并将其放在“内部绿地”层上一层以免覆盖了路面和铺地。具体参数和结果图12图13所表示。图12图13六、我们选择一个花草素材，经过移动工具（V）配合矩形选框工具（M）让其在水系两边进行复制，为其命名为“花草3”并将其放在“花草2”层上一层。并给其添加一个投影图层样式。具体参数和结果图14图16所表示。 图14图15图16七、我们选择一个花草素材，经过移动工具（V）配合矩形选框工具（M）让其在水系两边进行复制，为其命名为“花草4”并将其放在“花草3”层上一层。结果图17图18所表示。图17图18八、我们选择一个花草素材，经过移动工具（V）配合矩形选框工具（M）让其在水系两边进行复制，为其命名为“花草5”并将其放在“花草4”层上一层。结果图19图21所表示。图19图20图21总平填色（九）细节美化一、在细节美化部分，我们看到这幅图中有商业部分，我们选择用一个休闲遮阳伞素材来营造部分商业气氛。经过移动工具（V）配合矩形选框工具（M）让其在商业门前空地上有序进行复制，为其命名为“遮阳伞”并将其放在铺地上一层。具体参数和结果图01图02所表示。 图01图02二、我们选择用部分车辆素材将马路和停车位部署一下让场景愈加丰富。经过移动工具（V）配合矩形选框工具（ M）让其在主干道和小区停车位上有序进行复制，为其命名为“车辆”并将其放在“遮阳伞”层上一层。具体参数和结果图03图04所表示。图03图04三、选择“整体图框层”层使用魔棒工具（W）选择跑道部分选区，在“内部绿地”层上方新建“跑道”层，再将跑道选区填充前景色（R：188G：110B：72）。具体参数和结果图05图06所表示。图05图06四、选择“整体图框层”层使用魔棒工具（W）选择足球场部分选区，在“跑道”层上方新建“足球场”层和“足球场2”层，再将分别填充前景色（R：175G：184B：137）和前景色（R：179G：186B：170）。具体参数和结果图07图10所表示。整张总平填色效果制作完成了。图07图08图09图10五、整张图做这里基础完成了，我们把“文字说明层”移动到顶层（Ctrl+Shift+】）。结果图11所表示。图11六、按（D）键复位到默认前景色和背景色，再利用快速蒙版（Q）和前景色到透明渐变方法（G）对整个画布边缘进行柔和填充，填充完成后再次按（Q）键退出快速蒙版得到选区，再顶层添加色阶调整层。具体参数和结果图12图13所表示。图12图13七、最终我们对中央景观组团做部分明度和纯度改变，使其愈加突出。利用快速蒙版（Q）和画笔工具（B）对中央景观组团涂抹填充，填充完成后再次按（Q）键退出快速蒙版得到选区，在顶层经过“图层”“新调整图层”“色阶”命令和“图层”“新调整图层”“色相饱和度”命令添加“色阶”和“色相饱和度”调整层。具体参数和结果图14图17所表示。图14图15图16图17
