污水处理设备专项方案.doc

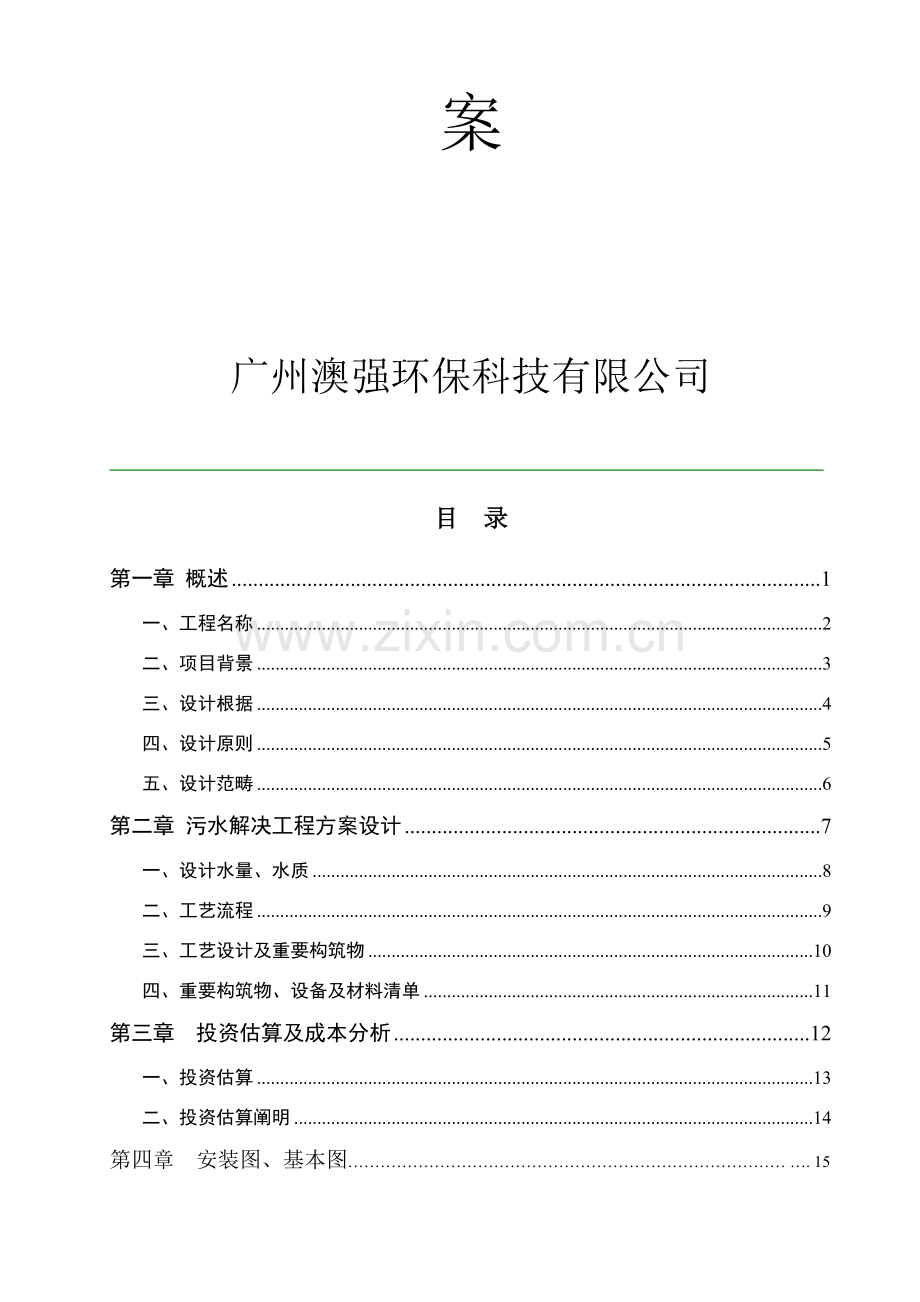

养殖污水一体化解决设备方案广州澳强环保科技有限公司 目 录第一章 概述1一、工程名称2二、项目背景3三、设计根据4四、设计原则5五、设计范畴6第二章 污水解决工程方案设计7一、设计水量、水质8二、工艺流程9三、工艺设计及重要构筑物10四、重要构筑物、设备及材料清单11第三章 投资估算及成本分析12一、投资估算13二、投资估算阐明14第四章 安装图、基本图 . 15第一章 概述一、工程名称( )污水解决工程项目二、项目背景一套日污水排水量约为100 /m3/天，依照现场实际状况采用地埋式或地面式一体化污水解决设备来进行解决，通过一体化污水解决设备解决能达到肉类加工工业执行肉类加工工业水污染物排放原则(GB13457-92)级别，污水综合排放原则二级原则后直接排放市政网管。三、设计根据（1）中华人民共和国环保法；（2）水污染物排放限值（DB44/26-）；（3）室外排水设计规范（GB50014-）；（4）给水排水设计规范(GB50015-)（5）污水排入都市下水道水质原则(CJ3082-19999)（6）国家及本地其他有关原则与规范；四、设计原则（1）严格执行国家环保关于法规，技术部商讨方案决案采用持续循环曝气系统工艺；保证解决后出水各项指标均能达标；（2）按照技术先进，运营可靠，操作管理简朴原则选取解决工艺，使灵活性、先进性和可靠性有机结合起来；（3）运营安全、节能、环保、高效；（4）充分运用既有条件，因地制宜节约占地和减少工程投资，最大化运用空间作为其他用途；（5）平面布局和工程设计时，结合既有场地，力求布局紧凑简洁、整洁美观。五、设计范畴（1）本工程设计为肉类加工工业设计，自化粪池排放口至生化系统二沉池排放口止。（2）本工程所需电源、污水排水管，均需建设方按设计规定送至污水解决安装设备就近来位置。第二章 污水解决工程方案设计一、设计水量、水质1.设计水量由建设方提供数据10m3/d，设计解决水量按设计系数1.2定为解决水量为12m3/d,污水解决系统为24小时持续全自动运营。2.设计进水水质由于建设方未提供污水有关原始数据，因而根据我公司在同类污水解决上工程经验，本项目设计污水解决站进水水质如下表1-1所示：表1-1 进水水质污染物PHCODcrBOD5SSNH3-N石油类设计进水水质上表中各污染物指标单位pH值为无量纲，别的均为mg/L。3.设计出水水质设计经系统解决后出水重要水质指标达到污水综合排放原则（GB8978-1996）二级原则；，详细水质指标如下表1-2所示：表1-2 出水水质污染物PHCODcrBOD5SSNH3-N石油类设计进水水质69902060105.0上表中各污染物指标单位pH值为无量纲，别的均为mg/L。二、工艺流程1. 工艺选取依照本项目实际状况，我司决定采用采用地埋式一体化污水解决系统对污水进行解决，整个工艺解决流程采用：+主体工艺流程进行解决。初沉池水解酸化池可将大分子物质转化为小分子物质，将环状构造转化为链状构造，减少污水色度、并进一步提高废水BOD/COD比增长废水可生化性，为后续解决创造良好环境。接触一池和二池曝气好氧化池氧化特点是在曝气池内设立填料，对小分子物质进行切割，池底曝气对污水进行充氧，并使池体内污水处在流动状态，以保证污水与污水中填料充分接触，通过填料上微生物及藻类对污水中污染物质进行迅速、有效降解和去除。接触二级氧化池出水经沉淀后达到污水综合排放原则（GB8978-1996）二级原则；2.1持续循环曝气系统工艺流程2.2工艺流程阐明1.化粪池：化粪池由建设方已建好，作为污水汇集用途。（由我方提供成品生物粪池费用另计）2.格网：去除某些较大悬浮物质，设计为手动式可定期清理杂物，周期为四个月清理一次。3.水解酸化调节池、设备主控仓：对污水进行水质、自动调节水量保证设备各池水量平衡，水解酸化池内布置填料。污水在水解酸化池内通过一定期间反映，污水中大分子物质水解为小分子物质，环状物质水解酸化为链状物质，污水色度得以减少，同步污水可生化性得以提高，为后续好氧解决创造条件。并进行提高至一级好氧池和二级好氧池，同步设备仓与调节池合并为一体主控设备安全高效运营。4.一级曝气好氧池（简称氧化池）：4.1 接触氧化池接触氧化池是池内设立高效生态基及曝气系统而成。在接触氧化池内，池底曝气对污水进行充氧，并使池体内污水处在流动状态，以保证污水与高效生态基充分接触，避免生物接触氧化池中存在污水与生态基接触不均缺陷。 在接触氧化池中微生物所需氧由曝气机供应，当生态基上生物膜生长至一定厚度后，生态基微生物会因缺氧而进行厌氧代谢，产气愤体及曝气形成冲刷作用会导致生物膜脱落，并增进新生物膜生长.此时，脱落生物膜将随出水流出池外。 接触氧化池在运营初期，少量细菌附着于生态基表面，由于细菌繁殖逐渐形成很薄生物膜。在溶解氧和食物都充分条件下，微生物繁殖十分迅速，生物膜逐渐增厚。溶解氧和污水中有机物凭借扩散作用，为微生物所运用。但当生物膜达到一定厚度时，氧已经无法向生物膜内层扩散，好氧菌死亡，而兼性细菌、厌氧菌在内层开始反之，形成厌氧层，运用死亡好氧菌为基质，并在此基本上不断发展厌氧菌。由于生态基表面所具备这种特殊A/O环境使得接触氧化池能更有效去除污水中氨氮。通过一段时间后在数量上开始下降，加上代谢气体产物逸出，使内层生物膜大量脱落。在生物膜已脱落生态基表面上，新生物膜又重新发展起来。在接触氧化池内，由于高效生态基表面积较大，因此生物膜发展每一种阶段都是同步存在，使去除有机物能力稳定在一定水平上。4.2二级好氧池：4.2.1. 循环曝气工艺解决污水和污泥处在完全抱负混合状态，保证了BOD、COD去除率，去除率高达95%。4.2.2.“好氧-缺氧”及“好氧-厌氧”重复运营模式强化了磷吸取和硝化-反硝化作用，使氮、磷去除率达80%以上，保证了出水指标合格。5.0二沉淀池：通过循环好氧系统解决后水质基本达到稳定状况，进入沉淀池再次实行微细物生化后污水流到污泥池，表面负荷为1.0m3/m2.h。 6.0污泥调节池：将二沉淀池出水进行自动分类调节，中水和污泥定量分别排出，细微污泥减少出水SS值。三、工艺设计及重要构筑物（1）格栅渠数量：1座设计流量：12m3/d构造形式：地下砖混构造尺寸：0.8m(L)0.5m(W)0.6m(H)备注：混凝土建造构造（进/出水口标高差200/mm）重要设备、材料：A、格网一种规格尺寸：0.5m(L)0.4m(W)0.5m(H)材质：不锈钢重要设备、材料：A、污水泵参数：Q=5m3/h，H=8m数量：4台（3用1备）（3）一体化污水解决设备 数量：1套设计流量：12m3/d构造形式：碳钢焊接+玻璃钢防腐材料外形尺寸：5000*2200重要构成某些：A、 水解酸化池数 量：1个设备材料：生态弹性填料 布水系统一套 B、 接触氧化池数 量：2个设备材料：生态弹性填料 曝气系统主机（鼓风机）2台（一用一备） 风机功率：0.75/kw(台)C、 污泥沉淀调节池数 量：污泥泵1台D、 消毒装置数 量：1套四、重要土建筑物、设备及材料清单表1-4.1 重要构筑物一览表序号名称规格形式单位数量1格栅井0.8m(L)0.7m(W)1.0m(H)混凝土建造个12设备地基6.0m(L)4.5m(W)3.5m(H)混凝土建造个1备注：规定地平面用混凝土建造厚度为10/CM表1-4.2 重要设备、材料一览表序号设备、材料型号及规格材质功(kW)单位数量一格栅井1格网0.5m(L)0.4m(W)0.5m(H)不锈钢个1二地埋式一体化设备1主体设备1*2200mm碳钢套12生态弹性填料60-100高分子M3203曝气机主2.2kw/台碳钢2.2台64布水系统Pvc2套2第三章 投资估算及成本分析一、投资估算1.土建概算 土建某些由业主自行负责施工。2.设备、材料费用概算表2-1 设备、材料费用概算表序号设备、材料型号及规格材质单位数量单价（元）总价（元）一格栅井1格网600mm（L）300mm（B）不锈钢个1二调节池1污水泵碳钢台4三一体化设备1主体设备5000*2200*2200碳钢套12生态填料60-100高分子M3203曝气主机1.75/kw碳钢台44布水系统套2四管道及阀门PVC碳钢批1五电控及电缆批1六设计及管理费（一+二+三+五）8%项1七税费（一+二+三+六）6%项1八总价（元）50.00 二、投资估算阐明 1.以上报价为系统设计及设备采购报价，土建某些由业主自行负责。我司只对一体化设备安装。2.设备安装图及基本图在合同签定后我方可提供应建设方。阐明：电器控制箱在一体化设备内。
