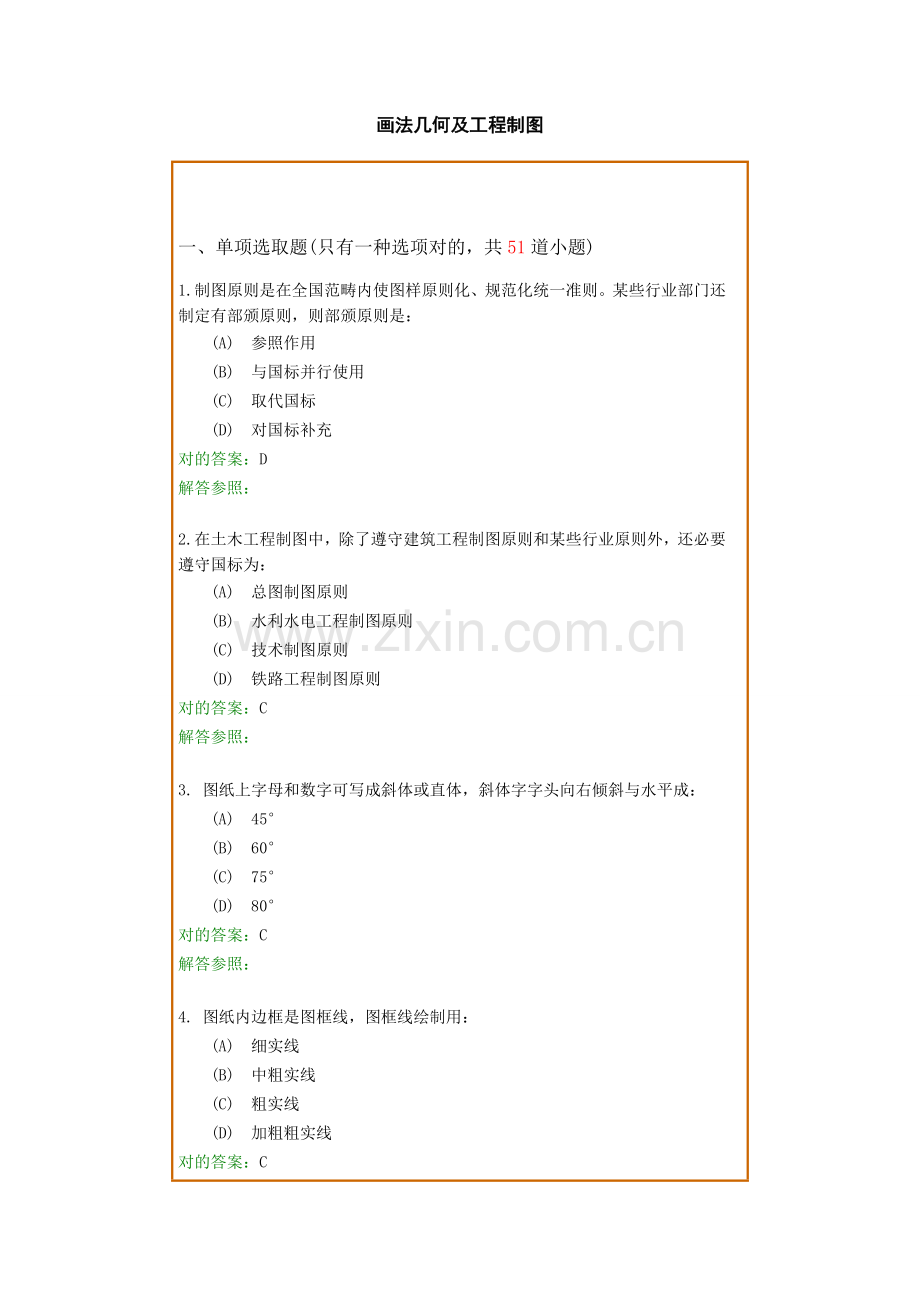

画法几何及工程制图

一、单项选取题(只有一种选项对的，共51道小题)
1. 制图原则是在全国范畴内使图样原则化、规范化统一准则。某些行业部门还制定有部颁原则，则部颁原则是：
  (A) 参照作用
  (B) 与国标并行使用
  (C) 取代国标
  (D) 对国标补充
对的答案：D
解答参照：

2. 在土木工程制图中，除了遵守建筑工程制图原则和某些行业原则外，还必要遵守国标为：
  (A) 总图制图原则
  (B) 水利水电工程制图原则
  (C) 技术制图原则
  (D) 铁路工程制图原则
对的答案：C
解答参照：

3. 图纸上字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：
  (A) 45°
  (B) 60°
  (C) 75°
  (D) 80°
对的答案：C
解答参照：

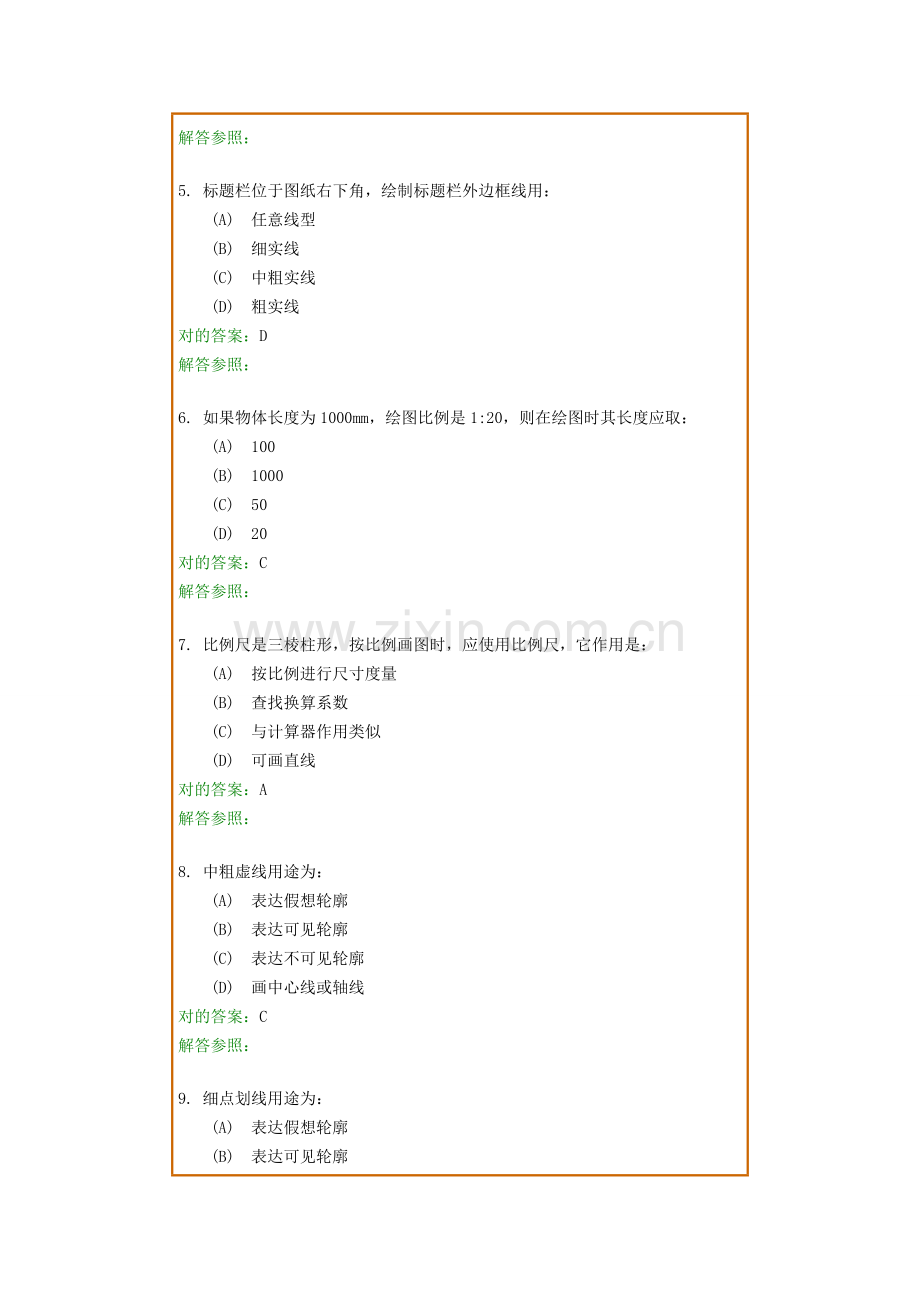

4. 图纸内边框是图框线，图框线绘制用：
  (A) 细实线
  (B) 中粗实线
  (C) 粗实线
  (D) 加粗粗实线
对的答案：C
解答参照：

5. 标题栏位于图纸右下角，绘制标题栏外边框线用：
  (A) 任意线型
  (B) 细实线
  (C) 中粗实线
  (D) 粗实线
对的答案：D
解答参照：

6. 如果物体长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：
  (A) 100
  (B) 1000
  (C) 50
  (D) 20
对的答案：C
解答参照：

7. 比例尺是三棱柱形，按比例画图时，应使用比例尺，它作用是：
  (A) 按比例进行尺寸度量
  (B) 查找换算系数
  (C) 与计算器作用类似
  (D) 可画直线
对的答案：A
解答参照：

8. 中粗虚线用途为：
  (A) 表达假想轮廓
  (B) 表达可见轮廓
  (C) 表达不可见轮廓
  (D) 画中心线或轴线
对的答案：C
解答参照：

9. 细点划线用途为：
  (A) 表达假想轮廓
  (B) 表达可见轮廓
  (C) 表达不可见轮廓
  (D) 画中心线或轴线
对的答案：D
解答参照：

10. 粗线、中粗线和细线宽度比率为：
  (A) 3:2:1
  (B) 2:1.5:1
  (C) 5:2.5:1
  (D) 4:2:1
对的答案：D
解答参照：

11. 虚线由画和短间隔构成，如下图所示，其画长度a值应取：

  (A) 1~2mm
  (B) 2~4mm
  (C) 4~6mm
  (D) 6~8mm
对的答案：C
解答参照：

12. 点画线由长画、短间隔和点构成，如下图所示，其长画长度a值应取：

  (A) 3~8mm
  (B) 8~10mm
  (C) 10~15mm
  (D) 15~20mm
对的答案：D
解答参照：

13. 点画线作为轴线或中心线使用时，两端应超过图形轮廓线：
  (A) 2~3mm
  (B) 3~5mm
  (C) 5~10mm
  (D) 10~15mm
对的答案：B
解答参照：

14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸起止符号是用：
  (A) 任意短斜线
  (B) 细短斜线
  (C) 中粗短斜线
  (D) 粗短斜线
对的答案：C
解答参照：

15. 图上标注尺寸数字，表达物体真实大小，尺寸单位如果在图中附注没有声明，则为：
  (A) 毫米
  (B) 厘米
  (C) 米
  (D) 依照绘图比例拟定
对的答案：A
解答参照：

16. 在建筑工程图上，多排平行排列尺寸线之间，宜保持距离为：
  (A) 3~5mm
  (B) 5~7mm
  (C) 7~10mm
  (D) 10~15mm
对的答案：C
解答参照：

17. 圆直径尺寸可注在圆内，也可注在圆外。尺寸线方向倾斜，用箭头作为起止符号，箭头指着圆周，箭头应画细而长，长度约为：
  (A) 2~3mm
  (B) 3~5mm
  (C) 5~7mm
  (D) 7~10mm
对的答案：B
解答参照：

18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。标高符号高度约为：

  (A) 3mm
  (B) 4mm
  (C) 5mm
  (D) 6mm
对的答案：A
解答参照：

19. 下图中直径尺寸注法错在：

  (A) 尺寸起止符号应为短斜线
  (B) 尺寸数字不能水平注写
  (C) 尺寸数字应注写在圆内
  (D) 尺寸数字注写引出线不应从尺寸线端点引出
对的答案：D
解答参照：

20. 下图中长度尺寸注法错在：

  (A) 尺寸起止符号倾斜方向不对
  (B) 尺寸线距离标注位置太远
  (C) 该尺寸应注写在图形轮廓内
  (D) 尺寸线不应是图形轮廓线延长线
对的答案：D
解答参照：

21. 手工绘制工程图时，在底稿上加深描黑顺序普通应当为：
  (A) 先上后下，先左后右，先曲后直，先粗后细
  (B) 由绘图者随意拟定
  (C) 只需加深描黑粗实线，细实线就用作图线
  (D) 先粗后细，其他随意
对的答案：A
解答参照：

22. 手工绘制工程图时，在完毕图纸上，细实线应当：
  (A) 是轻线和淡线
  (B) 是底稿上作图线，不必加深描黑
  (C) 加深描黑，与其他图线深浅统一
  (D) 由绘图者随意拟定它深浅
对的答案：C
解答参照：

23. 绘图仪器中分规重要作用是：
  (A) 画圆或圆弧
  (B) 是圆规备用品
  (C) 用来截量长度
  (D) 等分线段
对的答案：C
解答参照：

24. 手工绘制工程图要先打底稿。绘制底稿铅笔通惯用：
  (A) HB
  (B) 2H或3H
  (C) H或HB
  (D) B
对的答案：B
解答参照：

25. 正投影法是指：
  (A) 投射线都相交于投射中心，投射出形体投影办法
  (B) 投射线互相平行且垂直于投影面，投射出形体投影办法
  (C) 由互相平行投射线投射出形体投影办法
  (D) 投射线互相平行且倾斜于投影面，投射出形体投影办法
对的答案：B
解答参照：

26. 下面哪一种性质不是中心投影法和平行投影法共有基本性质？
  (A) 同素性
  (B) 从属性
  (C) 积聚性
  (D) 平行性
对的答案：D
解答参照：

27. 平行投影法中图形相仿性是指：
  (A) 相似性
  (B) 全等性
  (C) 平面图形非退化平行投影
  (D) 平行性
对的答案：C
解答参照：

28. 工程上惯用图示办法中使用最广泛是那一种？
  (A) 多面正投影法
  (B) 轴测投影法
  (C) 标高投影法
  (D) 透视投影法
对的答案：A
解答参照：

29. 如果A点在H投影面上，则：
  (A) A点x坐标为0
  (B) A点y坐标为0
  (C) A点z坐标为0
  (D) A点x、y、z坐标都不为0
对的答案：C
解答参照：

30. 下图所示A、D两点是：

  (A) V面投影重影点
  (B) H面投影重影点
  (C) W面投影重影点
  (D) 非投影重影点
对的答案：C
解答参照：

31. 下图所示C、D两点是：

  (A) V面投影重影点
  (B) H面投影重影点
  (C) W面投影重影点
  (D) 非投影重影点
对的答案：B
解答参照：

32. 下图A点到W面距离是：

  (A) a'ax
  (B) a'az
  (C) aax
  (D) a"ayw
对的答案：B
解答参照：

33. 下图所示A、B、C、D四点中位于H面上点是：

  (A) A点
  (B) B点
  (C) C点
  (D) D点
对的答案：D
解答参照：

34. 下图所示五棱柱表面上一点K，其对的侧面投影是：

  (A) A
  (B) B
  (C) C
  (D) D
对的答案：B
解答参照：

35. 在下图中：

  (A) C点在正垂线AB上
  (B) C点不在正垂线AB上
  (C) C点在侧平线AB上
  (D) C点不在侧平线AB上
对的答案：D
解答参照：

36. 下图所示AB直线是：

  (A) 水平线
  (B) 正平线
  (C) 侧平线
  (D) 普通倾斜直线
对的答案：D
解答参照：

37. 在下面投影图中，表达交错两直线是：

  (A) A
  (B) B
  (C) C
  (D) D
对的答案：D
解答参照：

38. 在下面投影图中，反映线段实长投影是：

  (A) a'b'
  (B) b'c'
  (C) ac
  (D) 无
对的答案：A
解答参照：

39. 下图所示AB、CD两直线相对几何关系是：

  (A) 平行
  (B) 相交
  (C) 相交垂直
  (D) 交错
对的答案：B
解答参照：

40. 下图所示AB、CD两直线相对几何关系是：

  (A) 平行
  (B) 相交
  (C) 相交垂直
  (D) 交错
对的答案：D
解答参照：

41. 下图所示AB、CD两直线相对几何关系是：

  (A) 平行
  (B) 相交
  (C) 相交垂直
  (D) 交错
对的答案：B
解答参照：

42. 下图所示AB、CD两直线相对几何关系是：

  (A) 平行
  (B) 相交垂直
  (C) 相交不垂直
  (D) 交错
对的答案：D
解答参照：

43. 下图所示AB、CD两直线相对几何关系是：

  (A) 平行
  (B) 相交
  (C) 相交垂直
  (D) 交错垂直
对的答案：D
解答参照：

44. 在下图中用辅助投影法求线段AB正面倾角β时，新投影轴应：

  (A) 平行于a'b'
  (B) 垂直于a'b'
  (C) 平行于ab
  (D) 垂直于ab
对的答案：A
解答参照：

45. 下图所示平面是：

  (A) 水平面
  (B) 侧垂面
  (C) 铅垂面
  (D) 普通倾斜平面
对的答案：C
解答参照：

46. 下图所示ABCDE平面类型是：

  (A) 正垂面
  (B) 铅垂面
  (C) 侧垂面
  (D) 普通倾斜平面
对的答案：B
解答参照：

47. 下图所示P、Q两平面相对几何关系是：

  (A) 平行
  (B) 垂直
  (C) 相交
  (D) 不拟定
对的答案：B
解答参照：

48. 下图中直线AB与三角形平面EFG相交于K点，可见性鉴别对的是：

  (A) A
  (B) B
  (C) C
  (D) D
对的答案：A
解答参照：

49. 下图所示正平面P与三角形平面ABC交线是：

  (A) 正平线
  (B) 水平线
  (C) 铅垂线
  (D) 普通倾斜直线
对的答案：A
解答参照：

50. 在下图中用辅助投影法求三角形ABC平面水平倾角α时，新投影轴应：

  (A) 平行于a'c'
  (B) 垂直于a'c'
  (C) 平行于ab
  (D) 垂直于ab
对的答案：D
解答参照：

51. 下图所示AB直线与三角形CDE平面相对几何关系是：

  (A) AB在三角形CDE内
  (B) AB与三角形CDE相交不垂直
  (C) AB与三角形CDE垂直
  (D) AB与三角形CDE平行
对的答案：D
解答参照：

画法几何及工程制图A

三、主观题(共26道小题)
1.
参照答案：

2.
参照答案：

3. 判断下列直线相对几何关系
参照答案：平行

4. 判断下列直线相对几何关系
参照答案：相交垂直

5.
判断下列直线相对几何关系

参照答案：交叉垂直

6. 判断下列直线相对几何关系
参照答案：交叉

7. 判断下列直线相对几何关系
参照答案：相交

8. 判断下列直线相对几何关系
参照答案：交叉

9. 判断下列直线相对几何关系
参照答案：相交

10. 判断下列直线相对几何关系
参照答案：交叉

11.
判断下列直线相对几何关系
参照答案：相交

12.
判断下列直线相对几何关系

参照答案：平行

13. 判断下列直线相对几何关系
参照答案：交叉

14.
判断下列直线相对几何关系

参照答案：交叉

15.
判断下列平面类型

参照答案：正垂面

16.
判断下列平面类型

参照答案：普通倾斜平面

17.
判断下列平面类型

参照答案：侧垂面

18.
判断下列平面类型

参照答案：正平面

19.
判断下列平面类型

参照答案：
铅垂面

20.
判断下列平面类型

参照答案：侧平面

21.
判断下列直线与平面、平面与平面与否平行

参照答案：平行

22.
判断下列直线与平面、平面与平面与否平行

参照答案：不平行

23.
判断下列直线与平面、平面与平面与否平行

参照答案：不平行

24.
判断下列直线与平面、平面与平面与否平行

参照答案：不平行

25.
判断下列直线与平面、平面与平面与否平行

参照答案：不平行

26.
判断下列直线与平面、平面与平面与否平行

参照答案：平行
