AT89C52芯片说明
主要性能参数：
l 与MCS-51产品指令和引脚完全兼容
l 8k字节可重擦写Flash闪速存储器
l 1000次擦写周期
l 全静态操作：0Hz——24MHz
l 三级加密程序存储器
l 256*8字节内部RAM
l 32个可编程I/O口线
l 3个16位定时/计数器
l 8个中断源
l 可编程串行UART通道
l 低功耗空闲和掉电模式

功能特性概述：
AT89C52是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，内含8k bytes的可反复擦写的只读程序存储器和256 bytes 的随机存储数据存储器，器件采用ATMEL公司的高密度、非易失性存储技术生产，与标准MCS-51指令系统及8052产品兼容，片内置通用8位中央处理器和Flash存储单元，功能强大AT89C52单片机适合于许多较为复杂控制应用场合。
AT89C52提供以下标准功能：8k字节Flash闪速存储器，256字节内部RAM，32个I/O口线，3个16位定时/计数器，一个6向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89C52可降至0HZ的静态逻辑操作，并支持良种软件可选的节电工作模式。空闲方式停止CPU的工作，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。
引脚功能说明：

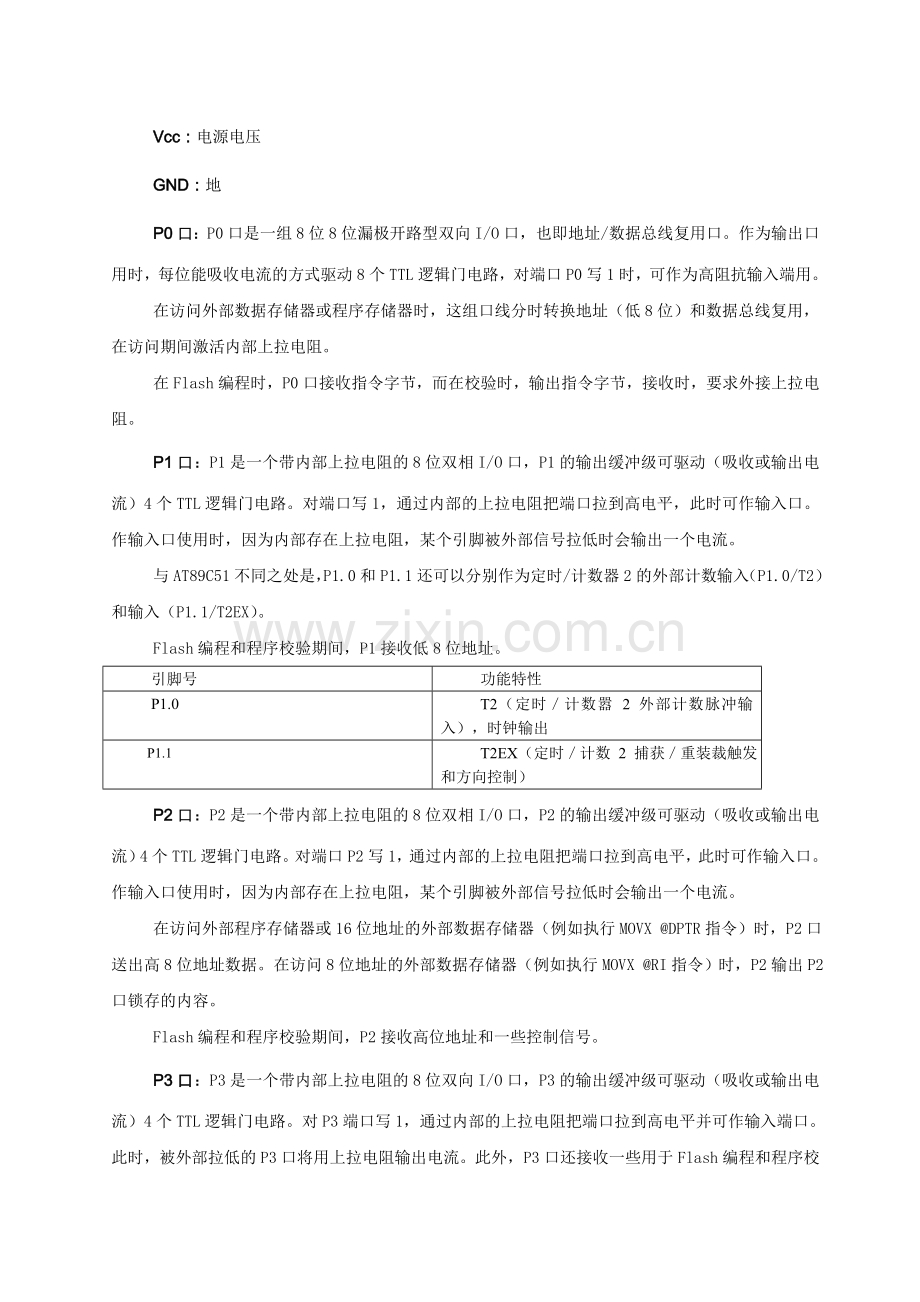

Vcc：电源电压
GND：地
P0口：P0口是一组8位8位漏极开路型双向I/O口，也即地址/数据总线复用口。作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口P0写1时，可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。
在Flash编程时，P0口接收指令字节，而在校验时，输出指令字节，接收时，要求外接上拉电阻。
P1口：P1是一个带内部上拉电阻的8位双相I/O口，P1的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口写1，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流。
与AT89C51不同之处是，P1.0和P1.1还可以分别作为定时/计数器2的外部计数输入（P1.0/T2）和输入（P1.1/T2EX）。
Flash编程和程序校验期间，P1接收低8位地址。
引脚号
功能特性
P1.0
T2（定时／计数嚣 2 外部计数脉冲输入），时钟输出
P1.1
T2EX（定时／计数 2 捕获／重装裁触发和方向控制）
P2口：P2是一个带内部上拉电阻的8位双相I/O口，P2的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口P2写1，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流。
在访问外部程序存储器或16位地址的外部数据存储器（例如执行MOVX @DPTR指令）时，P2口送出高8位地址数据。在访问8位地址的外部数据存储器（例如执行MOVX @RI指令）时，P2输出P2口锁存的内容。
Flash编程和程序校验期间，P2接收高位地址和一些控制信号。
P3口：P3是一个带内部上拉电阻的8位双向I/O口，P3的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对P3端口写1，通过内部的上拉电阻把端口拉到高电平并可作输入端口。此时，被外部拉低的P3口将用上拉电阻输出电流。此外， P3口还接收一些用于Flash编程和程序校验的控制信号。

端口引脚
第二功能
P3.0
RXD（串行输入口）
P3.1
TXD（串行输出口）
P3.2
INT0（外中断 0）
P3.3
INT1（外中断 1）
P3.4
T0（定时／计数器 0 外部输入）
P3.5
T1（定时／计数器 1 外部输入）
P3.6
WR（外部数据存储器写选通）
P3.7
RD（外部数据存储器读选通）

RST：复位输入。当振荡器工作时，RST引脚出现两个机器周期以上高电平将单片机复位。
：当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）脉冲用于锁存地址的低8位字节。一般情况下，ALE仍以时钟振荡频率的1/6输出固定的脉冲信号，因此它可对外输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个ALE脉冲。
对Flash存储器编程期间，该引脚还用于输入编程脉冲。
如有必要，可通过对特殊功能寄存器去中的8EH单元的D0位置位，可禁止ALE操作。该位置位后，只有一条MOVX和MOVC指令才能将ALE激活。此外，该引脚会被微弱拉高，单片机执行外部程序时，应设置ALE禁止位无效。
： 程序存储允许输出是外部程序存储器的读选通信号，当AT89C52由外部程序存储器取指令（或数据时），每个机器周期两次有效，即输出两个脉冲。在此期间，当访问外部数据存储器，将跳过两次信号。
：外部访问允许。欲使CPU仅访问外部程序存储器（地址为0000H——FFFFH），端必须保持低电平（接地）。需要注意的是：如果加密位LB1被编程，复位时内部会锁存EA端状态。如果EA端为高电平（接VCC端），CPU则执行内部程序存储器中的指令。
XTAL1：振荡器反相放大器的内部时钟发生器的输入端。
XTAL2：振荡器反相放大器的输出端。
特殊功能寄存器：在AT89C52片内存储器中，80H-FFH共128个单元为特殊功能寄存器。
并非所有的地址都被定义，从80H-FFH共128个字节只有一部分被定义，还有相当一部分没有定义。对没有定义的单元读写将是无效的，读出的数值将不确定，而写入的数据也将丢失。
不应将数据1写入未定义的单元，由于这些单元在将来的产品中可能赋予新的功能，在这种情况下，复位后这些单元数值总是0。
AT89C52除了与AT89C51所有的定时/计数器0和定时/计数器1外，还增加了一个定时/计数器2。定时/计数器2的控制和状态位位于T2CON、T2MOD，寄存器对（RCA02H、RCAP2L）是定时器2在16位捕获方式或16位自动重装载方式下的捕获/自动重装载寄存器。
T2CQN地址=QC8H 复位值=0000 0000B
可寻址位
BIT
TF2
EXF2
RCLK
TCLK
EXEN2
TR2
CT2
CPRL2
7
6
5
4
3
2
1
0
符号
功能
TF2
定时器2溢出时，又由硬件置位，必须由软件清0.当RCLK=1JF
EXF2
定时器2外部标志，当EXEN2=1时，且当T2EX引脚上出南负跳变而出现捕获或重装载时，EXF2置位，申请中断，此时如果允许定时器2中断，CPU将响应中断，执行定时器2中断服务程序，EXF2必须由软件清除，当定时器2工作在向上或向下计数工作方式时（DCEN=1）,EXF2不能激活中断。
RCLK
接收时钟允许，RCLK=1时，用定时器2 溢出脉冲作为串行口（工作于工作方式1或3时）的接收时钟，RCLK=0，用定时器1的溢出脉冲作为接收时钟。
TCLK
发送时钟允许，TCLK=1时，用定时器2 溢出脉冲作为串行口（工作于工作方式1或3时）的发送时钟，RCLK=0，用定时器1的溢出脉冲作为发送时钟。
EXEN2
定时器2外部允许标志。当EXEN2=1JF ,如果定时器2没有用于作串行口的波特率发生器，在T2EX端出现负跳变脉冲时，激活定时器2捕获或重装载。EXEN2=0时，T2EN端的外部信号无效。
TR2
定时器2启动、停止控制位。TR2=1,启动定时器2
CT2
定时器2定时方式或计数方式控制位。C/T2=0,选择定时方式。C/T2=0时，选择对外部事件计数方式 （下降沿触发）
CPRL2
捕获重装选择，CPRL2=1时，如EXEN2=1时，且T2EX端出现负跳变脉冲时发生捕获操作。CPRL2=0时，若定时器2溢出或EXEN2=1条件下，T2EN端出现负跳变脉冲，都会出现自动重装载操作。 当RCLK=1时，该位无效，在定时器2溢出时，强制其自动重装载。

中断寄存器：AT89C52有6个中断源，2个中断优先级，IE寄存器控制各中断位，IP寄存器中6个中断源的每一个可定为2个优先级。
数据存储器：AT89C52有256个字节的内部RAM，80H-FFH高128个字节与特殊功能寄存器（SFR）地址是重叠的，也就是高128字节的RAM和特殊功能寄存器的地址是相同的，但物理上它们是分开的。
当一条指令访问7FH以上的内部地址单元时，指令中使用的寻址方式是不同的，也即寻址方式是决定访问高128字节RAM还是访问特殊功能寄存器。如果指令是直接寻址方式则为访问特殊功能寄存器。
例如，下面的直接寻址指令访问特殊功能寄存器0A0H（即P2口）地址单元。
MOV 0A0H，#data
间接寻址访问指令访问高128字节RAM，例如，下面的间接寻址指令中，R0的内容为0A0H，则访问数据字节地址为0A0H，而不是P2口（0A0H）。
MOV @R0，#data
堆栈操作也是间接寻址方式，所以，高128位数据RAM亦可以作为堆栈区使用。
定时器0和定时器1：AT89C52的定时器0和定时器1的工作方式与 AT89C52相同。
定时器2：定时器2是一个16位定时/计数器。它既可以当定时器使用，也可以作为外部事件计数器使用，其工作方式由特殊功能寄存器T2CON的C/T2位选择。定时器2有三种工作方式：捕获方式，自动重装载（向上或向下计数）方式和波特率发生器方式，工作方式由T2CON的控制位来选择。
定时器2由两个8位寄存器TH2和TL2组成，在定时器工作方式中，每个机器周期TL2寄存器的值加1，由于一个机器周期由12个振荡时钟构成，因此，计数速率为振荡频率的1/12。
在计数工作方式时，当T2引脚上外部输入信号产生由1至0的下降沿时，寄存器的值加1，在这种工作方式下，每个机器周期的中采到的值为1，而在下一个机器周期中采到的值为0，则紧跟着的下一个周期的S3P1期间寄存器加1。由于识别1至0的跳变需要两个机器周期，因此，最高计数速率为振荡频率的1/24。为确保采样的正确性，要求输入的电平在变化前至少保持一个完整的周期，以保证输入信号至少被采样一次。
捕获方式：在捕获方式下，通过T2CON控制位EXEN2来选择两种方式。如果EXEN2=0，定时器2是一个16位定时器或计数器，计数溢出时，对T2CON的溢出标志TF2置位，同时激活中断。如果EXEN2=1，定时器完成相同的操作，而当T2EX引脚外部输入信号发生1至0的跳变时，也出现TH2和TL2中的值分别被捕获到RCAP2H和RCAP2L中。另外，T2EX引脚信号的跳变使得T2CON中的EXF2置位，与TF2相仿，EXF2也会激活中断。
自动重装载（向上或向下计数器）方式：当定时器2工作于16位自动重装载方式时，能对其编程为向上或向下计数方式，这个功能可通过特殊功能寄存器T2CON的DCEN位（允许向下计数）来选择的。复位时，DCEN位置0，定时器2默认设置为向上计数。当DCEN置位时，定时器既可以向上计数也可以向下计数，这取决于T2EX引脚的值。当DCEN=0时，定时器2自动设置为向上计数，在这种方式下，T2CON中的EXEN2有两种选择，若EXEN2=0，定时器2为向上计数至0FFFFH溢出，置位TF2激活中断，同时把16位计数寄存器RCAP1H和RCAP2L重装载，RCAP1H和RCAP2L的值可由软件预置。若EXEN2=1，定时器2的16位重装载由溢出或外部输入端T2EX从1至0的下降沿触发。这个脉冲使EXF2置位，如果允许中断，同样产生中断。
