燃气锅炉更改设计模拟训练任务书指导书201010.doc

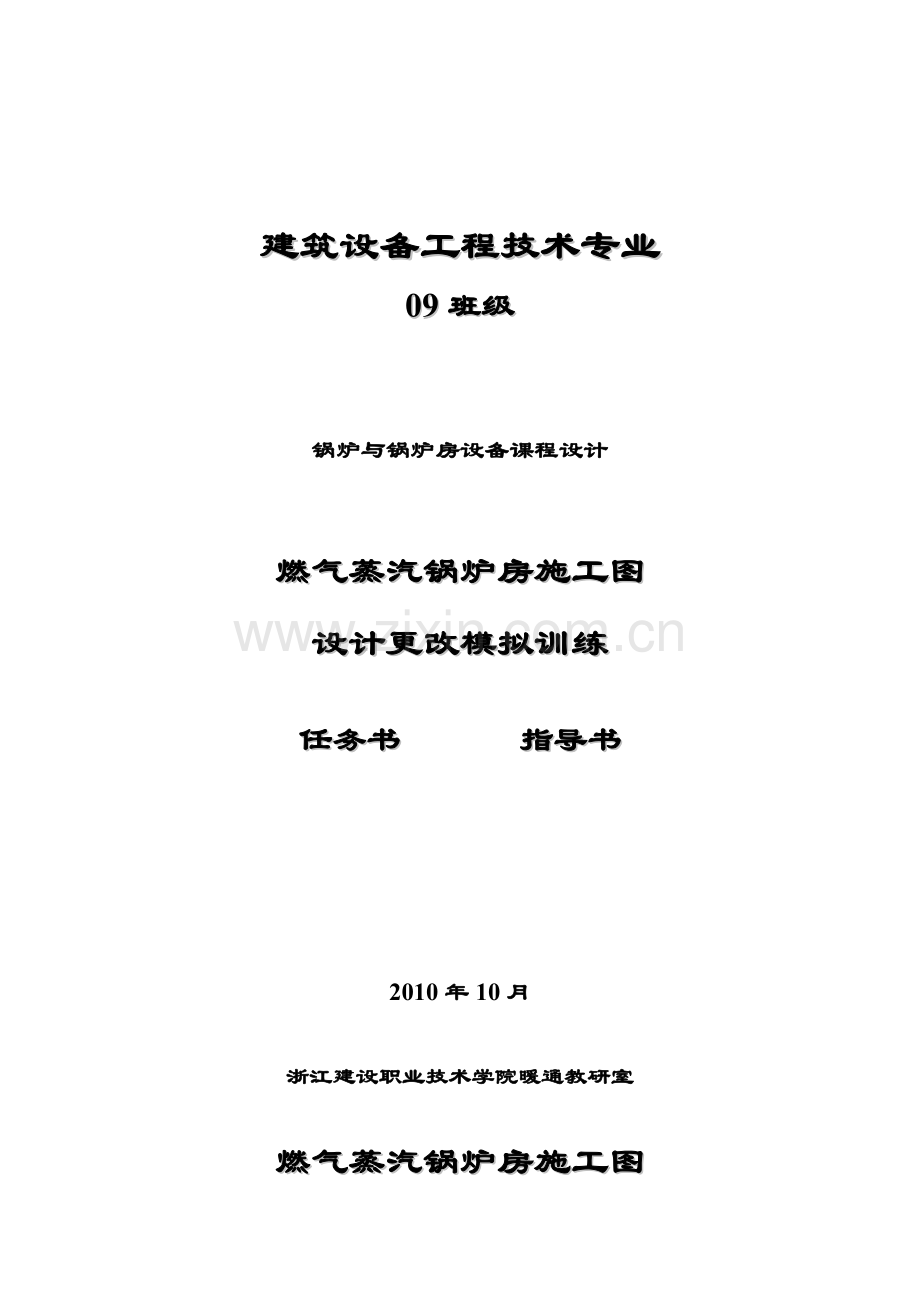

建筑设备工程技术专业09班级锅炉与锅炉房设备课程设计燃气蒸汽锅炉房施工图设计更改模拟训练任务书 指导书2010年10月浙江建设职业技术学院暖通教研室燃气蒸汽锅炉房施工图设计更改模拟训练任务书 一、模拟训练职业背景在设备安装施工企业中，存在大量施工图设计更改、施工竣工图完成的设计任务，要求施工员不仅能进行施工管理，而且能根据建设方的要求对设计师的施工图进行设计更改，或根据施工图、对照建设过程中的设计更改联系单和实际完成情况进行竣工图的绘制，更有一些一级以上资质的企业在项目总承包中遇到由境外设计院设计的方案时，需要进行施工图细化设计。本训练项目模拟的是假设施工图出现设计更改要求，而设计院出于种种原因不能完成出图，需要由施工企业来完成设计图纸的更改这一工作任务。二、模拟训练任务及基本条件杭州某新建学校锅炉房，设计已确定2台燃油蒸汽锅炉。蒸汽需供食堂、浴室和开水间使用，现由于建设方落实了天然气供应问题，该锅炉房将改建为燃气锅炉房。同时在锅炉房附属设备间增设的生活热水换热器用于食堂冬季热水洗涤，此外，水处理设备由于中标产品与设计选用型号不同，也需要重新布置。建设方要求施工方对原施工图进行设计更改，经设计院确认后进行施工。具体任务如下：1、 删除供油系统全部内容，改为燃气供应系统。2、 考虑到4t/h以下锅炉可以不对锅炉给水进行除氧，为节约投资，甲方提出删去除氧这一水处理环节。3、 增设的生活热水换热器，用于食堂冬季热水洗涤。热水供应温度为60，冬季热水进水温度按5计算。热水供应设计流量为5.4t/h。加热蒸汽压力按0.5MPa计算。为便于布置设备，原供油间和水处理间的隔墙可以拆除后重新布置。4、 重新设计分汽缸，增设用于食堂洗涤生活热水的蒸气管道。5、 重新选择全自动钠离子水处理设备，并进行修改布置。三、训练内容与要求（一）训练内容1、生活热水热交换器的选择计算2、修改锅炉房热力系统4、水处理设备选择5、燃气系统设计6、更改部分的管道水力计算7、分汽缸设计8、施工图纸更改设计。 燃气蒸汽锅炉房施工图设计更改模拟训练指导书一、设计步骤 1.熟悉资料进一步熟悉设计规范，看懂原锅炉房设计图纸，对已有资料进行整理。2、选择全自动软水器（按锅炉给水流量选择）。 3、确定设备表及设备数量。修改锅炉房热力系统图。 3、燃气系统设计（1）绘制燃气系统流程草图（2）确定燃气管径及附件规格4、确定锅炉房热力系统图最终流程。5、汽水系统设计计算 （1）新增汽水管道管径的确定； （2）选择分汽缸；6、图纸更改设计：修改锅炉房热力系统图、设备和管路平面布置图及剖面图，选出所用标准图号。二、进度安排日月星期设计内容22 11一生活热水热交换器的选择计算，包括换热量、蒸汽流量等；水处理设备选择，29 11一绘制锅炉房热力系统图草图（含燃气系统），确定设备表及设备数量，6 12一平面图布置；剖面图布置13 12一完成水管、蒸汽管水力计算，在图纸上标注管径，修改分汽缸大样图20 12一平面图布置修改；剖面图布置修改27 6一上交课程设计 三、设计成果组成1.设计说明书根据下面内容，对原有说明进行修改和补充： 工程情况简介，设计方案确定，系统的特点，锅炉房工艺布置的原则，设备管材附件的选择依据和选择计算，以及图纸上无法表示清楚的问题等，说明书包括说明和计算部分。 2.设计图纸（1）设备一览表（2）图纸目录 （3）设计和施工说明 （4）热力系统图 （5）设备平面布置图、管道平面布置图 （6）剖面图或管道系统图（即轴测图）（7）计算书3.参考样本参考样本要附在设计成果后面统一装订。4.任务书和指导书本任务书和指导书作为附件附在成果最后面，统一装订。5.采用统一硬封面（白色）装订。 四、参考资料 1.设计手册类：燃油锅炉房设计手册、实用供热空调设计手册、简明供热工程设计手册及2003暖通空调技术措施等 2.样本：锅炉及附属设备样本3.规范：暖通空调规范（众智网可下合订版）4.设备手册类：暖通空调设备手册等5.施工手册类：暖通空调安装施工手册等 6.标准图集等。7.附：管道规格表镀锌钢管尺寸公称直径mm计算内径mm壁厚mm外径mm15.00 14.75 3.25 21.25 20.00 20.25 3.25 26.75 25.00 26.00 3.75 33.50 32.00 34.75 3.75 42.25 40.00 40.00 4.00 48.00 50.00 52.00 4.00 60.00 70.00 67.00 4.25 75.50 80.00 79.50 4.50 88.50 100.00 105.00 4.50 114.00 无缝钢管规格公称直径mm壁厚mm外径mm25323.532383.540483.550573.565763.580894100108412513341501594.52002196250273730032583503779五、附件参考样本（可自找其它产品样本进行选型，在成果中附上）分汽缸与分集水器图9-10 分（集）水缸当空调分区在2个以上时，应设分水器与集水器，便于各分区供冷量的调节。表9-2 接管间距尺寸表L1d1+120L2d1+d2+120L3d2+d3+120. . . . . .Lndn-1+120分水器与集水器实际上是一段大管径的管子，各分区的干管在通过分集水器连接在一起，主要是为了便于空调制冷机房的操作人员进行区域水力平衡的调节和运行操作管理。设计时主要确定的参数有D（管径）和L（管长）。确定集水器和分水器直径的方法是按照水通过分水器与集水器时流速为0.51.0m/s进行初选，并应大于最大接管管径的2倍。集水器和分水器长度的按图9-10、表9-2确定。图9-10中最左侧的接口为温度计接口。1、分汽缸选用表蒸汽压力简体外径D(mm)（表压）159219273300350400450MPa 蒸 汽量(kg/h)0.055381026161821552933383049510.17051343212028223841501763500.210311963209841255614733392810.3135125734059540573579608121610.41666317450076667907511052150010.519793769594679171077514073178120.622904361688091611246916286205120.7259849497807103961415218480233880.8290655348731116251582220665261540.93213611996541285417494228502891913518670010571140761915725021316671.13825728411492153022082627201344271.24131786712412165262249229377371811.34436848813329177482415531549399292、分水器选用表热水温度简体外径D(mm)159219273300350400450（度） 热水量(kg/h)9561661164818381244743331043490550521106048115181816824190329244300054450130594511321178622378432370422875351015058151110817525233323175541483525033、允许不另行补强的最大接管尺寸（d）简体外径mm159219273300350400450接管尺寸D573.5D894D1084d1334D1596D1946D2196说明：1、分汽缸，分水器按全国通用采暖通风标准图集92T907编制。2、筒体直径是汽水连接总管直径的两倍以上。一般可按简体内流速确定，蒸汽速度按10m/s计算。简体总长度不得大于3m。3、筒体接管中心距也可根据阀门及保温方式，由设计决定。饱和水与饱和蒸汽的热力性质绝对压力（105Pa）饱和温度（）比焓（KJ/Kg）Pt饱和水i1汽化潜热i饱和蒸汽ig1.099.63417.512258.22675.71.2104.81439.362244.42683.81.4109.32458.422232.42690.81.6113.32475.382221.42696.81.8116.93490.702211.42702.12.0120.23504.72202.22706.92.5127.43535.42181.82717.23.0133.54561.42164.12725.23.5138.88584.32148.22732.54.0143.62604.72133.82738.54.5147.92623.22120.62743.85.0151.85640.12108.42748.56.0158.84670.42086.02756.47.0164.96697.12065.82762.98.0170.42720.92047.52768.49.0175.36742.62030.42773.010.0179.88762.62014.42777.011.0184.06781.11999.32780.412.0187.96798.41985.02783.413.0191.60814.71971.32786.09
