GCK型抽出式低压配电柜试验参考指导书.doc

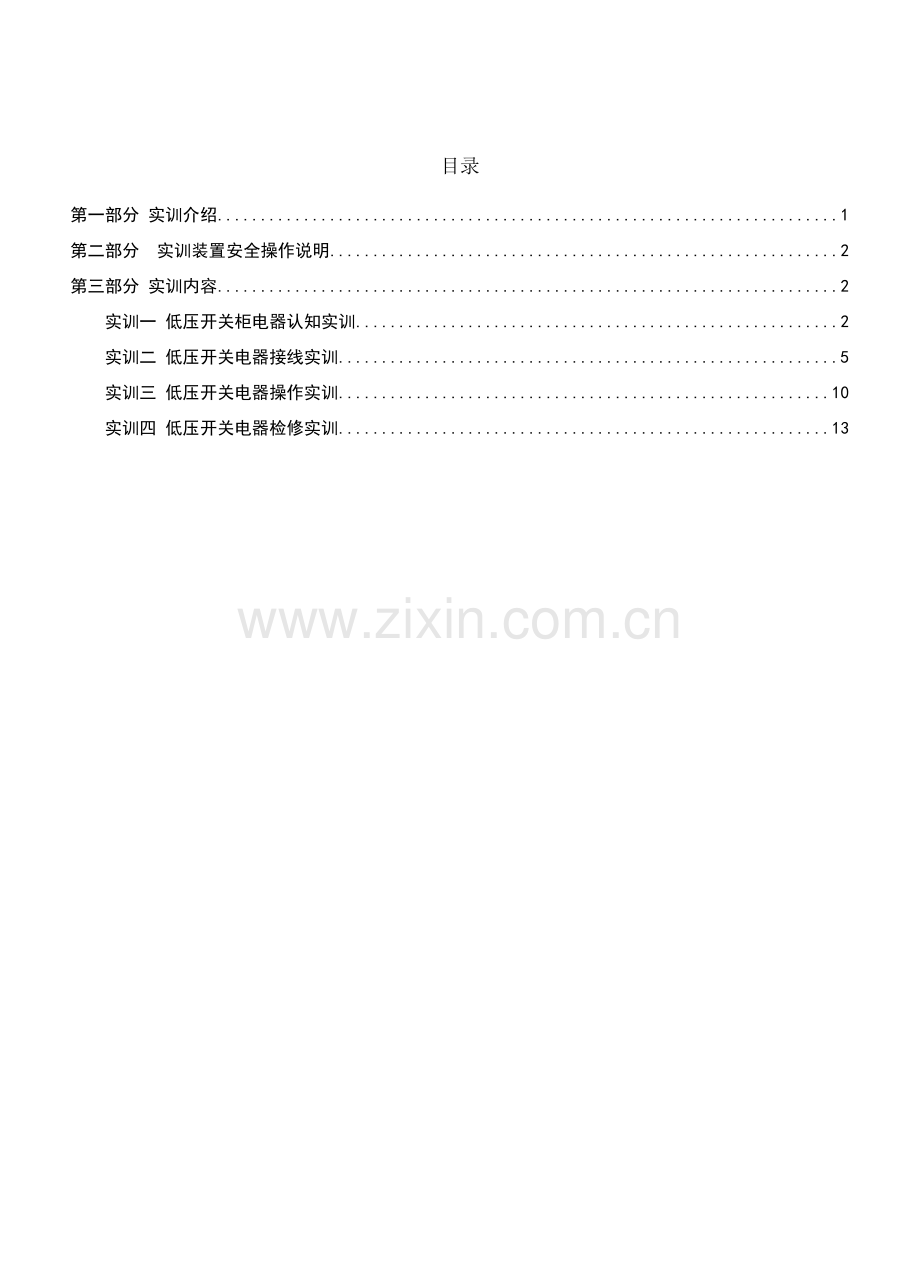

目录
第一部分 实训介绍 1
第二部分 实训装置安全操作说明 2
第三部分 实训内容 2
实训一 低压开关柜电器认知实训 2
实训二 低压开关电器接线实训 5
实训三 低压开关电器操作实训 10
实训四 低压开关电器检修实训 13

第一部分 实训介绍
GCK型 抽出式低压配电柜关键由一个低压配电柜组成，图1-1所表示。

图1-1
GCK型抽出式低压配电柜关键由三个抽屉组成，每个抽屉里装有塑壳断路器及操作机构、电流互感器、三只电流表和带电指示灯组成。

第二部分 实训装置安全操作说明
1. 在设备运行时候，严禁打开柜后门，严禁触镆带电体，以免触电。
2. 在进行抽屉操作时，一定要严格根据要求，严禁硬拉硬推，以免损坏操作机构。
3. 在操作手柄不能正常合分闸时，严禁硬拉操作，请立即联络本企业售后。

第三部分 实训内容
实训一 低压开关柜电器认知实训
一、 实训目标
认识抽出式低压开关柜各元器件。
掌握抽出式低压开关柜内各元器件功效。
二、 实训设备
序号
设备名称
数量
1
GCK抽出式开关柜
1台
三、 实训原理
（一） GCK低压开关柜
GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下发、供电系统中配电、电动机集中控制，无功赔偿使用低压成套配电装置。

图3-1-1
关键技术参数：
额定绝缘电压：交流660V，交流1000V
额定工作电压：交流 380 V ，交流660 V
额定频率：50Hz
　　水平母线额定电流：1250~4000A
垂直母线额定电流：1000A
馈电电路最大电流：2500A
抽屉回路最大电流：500A
控制电机最大容量：320KW
水平母线峰值耐受电流(0.1S)：63KA、105KA、176KA
水平母线短时耐受电流(1S）：30 KA、50 KA、80 KA、100 KA
垂直母线峰值耐受电流(0.1S）：63 KA、105 KA
垂直母线短时耐受电流（1S）：30 KA、50 KA
额定工频耐受电压（1min）：2500V
二次工频耐受电压（1min）：2500V
防护等级：IP30、IP40
　　外型尺寸宽*深*高mm：600（800、1000）*800（1000）*2200
产品特点：
　　结构紧凑 , 在较小空间内可容纳较多功效单元 , 节省用户投资。
　　1. 结构通用性强。柜体采取 C 型材 (E=25mm) 模数化结构拼装而成，组装灵活。
　　2. 多种大小抽出式单元能够任意组合 , 以满足系统设计要求。
　　3. 垂直母线及出线有良好绝缘防护 , 从而确保了柜后维修安全可靠。
　　4. 设计独特机械锁定机构 , 含有显著运行、试验、抽出位置标志 , 操作安全可靠。
　　5. 抽屉推进机构采取轴承滚动 , 抽屉操作灵活方便 , 相同规格抽屉交换性强。
　　6. 设计方案组合性强 , 可自由地组合抽屉式方案和固定分隔式方案 , 满足多种场所需要。
（一）电流互感器
BH-0.66型号电流互感器为户内型,塑料外壳,全封闭产品.适适用于额定频率50HZ或60HZ、额定电压为0.66KV及以下电力系统中作电能计量、电流监测和保护用

图3-1-1电流互感器
（二）塑壳断路器
塑壳断路器有体积小、分断高、飞弧短、抗振动等特点，其适适用于交流50Hz，小于690V额定工作电流至800A电路中作不频繁转动及电动机不频繁起动之用，断路器含有过载、短路保护装置。断路器可垂直安装、也可水平安装。

图3-1-2塑壳断路器
四、 实训内容和操作步骤
1、 用操作手柄把抽屉柜打至OFF位置，再用摇把逆时针旋转出来，这时观察低压塑壳断路器进行认识，并观察其操作机构和安装方法。
2、 再观察低压电流互感器进行认识研究，找出电流互感器一次侧和二次侧。
3、 再找到交流接触器进行认识研究。并找出主触头。
4、 观察低压开关柜出线接线方法。
5、 最终先把抽屉推进去，然后再用摇把顺时针旋转进去，最终用操作柄打至“ON”位置，这时带电指示灯亮。这时抽屉是拉不出来。因为有联锁机构。
五、实训汇报
经过本实训，试分别说明低压开关柜关键一次设备名称和功效，并尝试画出其一次主设备符号。

实训二 低压开关电器接线实训
一、实训目标
掌握低压开关柜二次接线图。
二、预习和思索
低压开关柜有什么作用？
三、实训设备
序号
设备名称
数量
1
GCK抽出式开关柜
1台
四、实训原理
低压开关柜一次主接线图（图3-2-1），其中共有三路出线，一路是动力出线，其它两路是照明出线，第一路操作步骤：先合上塑壳断路器，再按下合闸按钮，这时交流接触器会闭合，即完成送电操作。
其它两路只需要合上塑壳断路器即可完成送电操作，同时观察抽屉面板上合闸指示灯亮。
低压开关柜接线图（图3-2-2）为动力出线接线图，图3-2-3为照明出线接线图。

图3-2-1

图3-2-2

图3-2-3
五、实训内容和步骤
1. 读懂低压开关柜原理图和接线图。
2. 然后依据低压开关柜接线图完成电流回路和接触器控制回路接线。（能够先把已经有线先拆掉，确保号码管不要丢。然后进行接线，接线完后再根据接线图复归）
六、 实训汇报
试具体说明抽出式低压开关柜优点？。

实训三 低压开关电器操作实训
一、 实训目标
1. 了解低压开关柜内各器件操作方法。
2. 掌握低压开关柜操作次序
二、 预习和思索
低压开关柜有哪多个柜型？
三、 实训设备
序号
设备名称
数量
1
GCK抽出式开关柜
1台
四、 实训原理
低压抽屉式开关柜是采取钢板制成封闭外壳，进出线回路电器元件全部安装在可抽出抽屉中，组成能完成某一类供电任务功效单元。功效单元和母线或电缆之间，用接地金属板或塑料制成功效板隔开，形式母线、功效单元和电缆三个区域。每个功效单元之间也有隔离方法。抽屉式开关柜有较高可靠性，安全性和交换性，是比较优异开关柜，现在生产开关柜，多数是抽屉式开关柜，它们适适用于要求供电可靠性较高工矿企业 、高层建筑，作为集中控制配电中心。
（一）低压抽屉柜使用
一、拔出推进时操作应注意事项：１／４抽屉和１／２抽屉（黑色）：
当把抽屉向里面推进时，在抽屉推进前，先把抽屉放平，在滑轨上往返推进几下，确定已落槽，再推进．（若没落槽，就推进后，该抽屉将极难再拉出来，因抽屉两边镶嵌隔板卡住柜体框架而拔不出来，会毁坏抽屉两边隔板和一次插件）
处理方法：
1.将上下两抽屉拔出，用长螺丝刀经过缝隙压迫镶嵌板卡住点，再拔出，假如硬拉出，将不可避免造成抽屉框架损坏．
因开机或正常运行时，上下两抽屉难免全部在运行，可能不许可拔出抽屉，故处理比较麻烦，所以送电时要注意该方法利用，做到心急而手不急，按正常次序操作，降低故障时间，避免影响生产
2．在抽屉推进时，距合上位置15CM左右时，用２至３磅力推进即可．切忌抽屉全行程猛推，这么极易损坏抽屉；如用力太小，又不易推进到位．
3．在抽屉推进后操作次序：旋转旋钮（黑色）到试验位置　 按绿色开启按钮开启（如接触器吸合，运行指示灯亮，说明完好）　然后 按住旋钮（垂直旋钮轴心微用力直接旋转到运行位置，旋钮红线是垂直方向）；
假如不用力按住旋钮，将会撑坏按钮，造成无法送电；打旋钮送电时，有时会出现难以旋动，　此时要检验抽屉是否旋转到位．外观看，抽屉框架和柜体框架是否合缝，即使有小小１至２ＭＭ距离全部不行．
二、大抽屉　
1．上述２，３也是其注意点．
2．在推进时，也要试拉几下，这是因抽屉后面二次插头和一次主插头和框架母体插接不对，（这在抽屉因故障更换时要注意，这是因为这些抽屉后面插接头部署类型有不一样）．
3．有时在往外拔出抽屉时，拔不出来，应稍稍向上用力提一下，再往外拉出（当然是同时进行），如在框架上端抽屉，就因为往往忽略了这一点，而难以拔出．
4.对于二次旋钮操作和１／４抽屉和１／２抽屉3操作方法一样。要记住是只有当二次旋钮达成运行位置时，才能把一次开关旋钮推到运行位置，不然会损坏一次开关旋钮而送不上电。

图3-3-1 为抽屉外形图

图3-3-2 为抽屉推进手柄图
五、 实训内容和步骤
1. 照明出线送停电操作
1) 再把抽屉推进去，然后再用抽屉推进手柄顺时针旋转进去，最终用操作柄打至“I”位置，这时带电指示灯亮。这时抽屉是拉不出来。
1) 用操作手柄把抽屉柜打至“O”位置，再用抽屉推进手柄逆时针旋转出来。这时停电操作完成。
2. 动力出线送停电操作
2) 再把抽屉推进去，然后再用抽屉推进手柄顺时针旋转进去，最终用操作柄打至“I”位置，这时再按下红色合闸按钮，这时送电操作完成。
3) 再按下绿色分闸按钮，然后用操作手柄把抽屉柜打至“O”位置，这时停电操作完成。
六、实训汇报
试总结低压抽屉柜操作步骤及注意。

实训四 低压开关电器检修实训
一、 实训目标
了解低压开关柜内各器件检修方法。
二、 实训设备
序号
设备名称
数量
1
GCK抽出式开关柜
1台
三、 实训操作步骤
检修步骤：
第一步：停立即检修抽屉柜电源。
第二步：把电源插头拔掉，并确定设备已无电。
第三步：抽出单元格抽屉柜，放在洁净软布上，打扫抽屉柜内灰尘。
第四步：检验主接触器接线
第五步：对各接触器、继电器、按钮、指示灯检验。性能劣化更换，将抽屉单元重新插入单元格。
第六步：检修后抽柜送电
第七步：清理工作场地。
注意：
检修时一定要注意安全，要细心、细心、再细心！
要把每次检修看做一次关键学习机会，决不许可应付，在每个小螺丝钉上提升自己。
四、 实训汇报
试总结低压抽出式低压开关柜检修操作步骤及注意事项。
