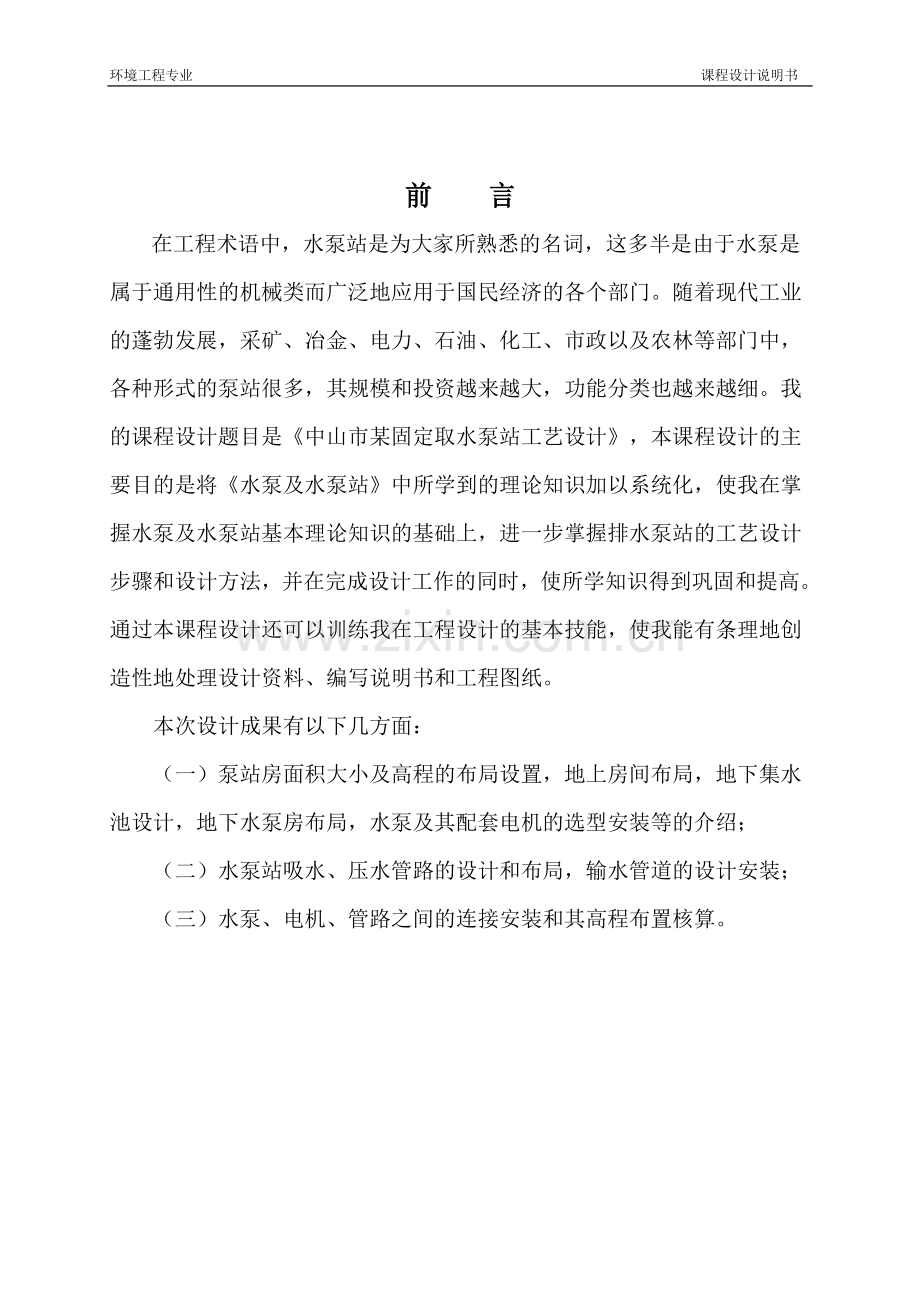

环境工程专业 课程设计说明书环境工程专业水泵与水泵站课程设计说明书姓 名： 王楚文 班 级： 环境13-1班 学 号： 2013021270 指导教师： 石宪奎 设计时间： 2015/12/7-2015/12/17 黑龙江科技大学环境与化工学院前 言在工程术语中，水泵站是为大家所熟悉的名词，这多半是由于水泵是属于通用性的机械类而广泛地应用于国民经济的各个部门。随着现代工业的蓬勃发展，采矿、冶金、电力、石油、化工、市政以及农林等部门中，各种形式的泵站很多，其规模和投资越来越大，功能分类也越来越细。我的课程设计题目是中山市某固定取水泵站工艺设计，本课程设计的主要目的是将水泵及水泵站中所学到的理论知识加以系统化，使我在掌握水泵及水泵站基本理论知识的基础上，进一步掌握排水泵站的工艺设计步骤和设计方法，并在完成设计工作的同时，使所学知识得到巩固和提高。通过本课程设计还可以训练我在工程设计的基本技能，使我能有条理地创造性地处理设计资料、编写说明书和工程图纸。本次设计成果有以下几方面：（一）泵站房面积大小及高程的布局设置，地上房间布局，地下集水池设计，地下水泵房布局，水泵及其配套电机的选型安装等的介绍；（二）水泵站吸水、压水管路的设计和布局，输水管道的设计安装；（三）水泵、电机、管路之间的连接安装和其高程布置核算。目 录第一章 总论 .3 第一节 设计任务和内容 . 3 第二节 基础资料 . . 3第二章 泵站构筑物设计计算 . 4 第一节 水泵机组设计计算. 4 第二节 集水池设计计算. . 6第三章 平面布置及高程布置说明. 7第一节 吸水管路与压水管路管径的确定 .7第二节 泵房平面设计与高程布置 .7第三节 水泵站扬程核算 .8第四章 主要设备说明（设备一览表）.11主要参考文献 .12结束语 . .13第一章 总 论第一节 设计任务书主要设计内容：1、确定泵站设计流量；2、确定泵站粗算及设计扬程；3、水泵机组选型，吸水管路与压水管路管径的确定；4、集水池设计；5、泵房设计与布置及辅助设备选型；6、水泵轴线安装高度的核算，水泵扬程的核算。第二节 基础资料1、 水厂设计水水量水厂设计水量80000m3/d。2、水厂取水要求采用固定式取水泵房，用两条自流管从江中取水，自流管全长100m,取水泵站到净水厂的输水管全长700m，水厂反应池前的配水井水面标高为38.00m。3、气象资料中山市位于广东省，年平均气温20，最高气温 34 ，最低气温2 ，无冻土层 ，全年主导风向西南风，平均年降水量1000mm。水源洪水位标高为30.00m(1%频率)，常水位标高为24.00m，枯水位标高为20.00m(97%频率)。第二章 泵站构筑物设计计算第一节 水泵机组设计计算1、 取水泵站流量、扬程的粗算 流量拟采用三台水泵共同输水，所以因为采用两根自流管，即Q单管=0.926/2=0.463m3/s自流管选用DN800的铸铁管： ，大于0.6m/s,合理 查表得设水泵集水池有效为5m，自流管中局部和沿程损失很小（h=0.009m）可以忽略，即水泵集水池水面标高为20.00m，输水管中充满度为75%，选用DN800mm的铸铁管作为输水管 ，选择DN800mm管合理设泵站内部水头损失为1.5m 局部阻力损失占沿程阻力损失的泵站外部水头损失总扬程为2、 选泵及配套电机选泵原则：（1）在满足最大工况要求的条件下，应尽量减少能量的浪费。（2）合理的利用各泵的高效率段。（3）尽可能选用同型号泵，使型号整齐，互为备用。（4）尽量选用大泵，但也应按实际情况考虑大小兼顾。（5）保证吸水条件，照顾基础平整。（6）考虑必要的备用机组。（7）进行消防用水时的校核。（8）考虑泵站的发展，实行近远期相结合。购买四台水泵（三用一备） 四台电机（三用一备） 水泵型号：ISG350-525B-1 电机型号：Y315L1-6 进出口径：350mm 功 率：110kW额定流量：1050m3/h额定扬程：24m转 速：980r/min轴 功 率：86.92kW额定效率：79%汽 蚀：6m重 量：1600kg环境温度：40 图1 ISG350-525B-1型水泵实物图 图2 ISG350-525B-1型水泵安装尺寸图第二节 集水池容积计算设集水池有效水深为H=5m，即第三章 平面布置及高程布置说明第一节 吸水管路与压水管路管径的确定1、吸水管因为Q单泵=0.31m3/s,拟采用DN400mm铸铁管作为吸水管，有，所以选择DN400mm吸水管合理 2、压水管泵站内部压水管，同样采用DN400mm铸铁管作为压水管，有：，所以选择DN400mm压水管合理泵站外部输水管，采用DN800mm铸铁管（两根，一用一备）作为输水干管，有，所以选择DN800mm输水管合理第二节 泵房平面设计与高程布置1、泵站平面布置本泵站面积为1212m2,内部设有值班室一间（543m3)及配电室一间（323m3）。集水池及四台水泵均位于地下，具体布置如下图3：图3 水泵站平面布置图吸水管路间间距为2m，水泵间间距为1.8m,压水管间间距为2m，水泵出水口距墙壁5.2m,水泵侧壁距墙壁2m,泵站大门43，泵站地面为钢筋混凝土结构，由2m宽楼梯通向下层水泵间及集水池。2、高程布置 本泵站地上高度为5.5m,地下高度为17m,具体布置如下图4：图4 水泵站高程布置图水泵间地面距地表面10m,集水池深7m，自流管上壁距池底3.9m，吸水管有底滤网距池底1m，集水池水面距水泵进水口3m，水泵放置于高1m的混凝土底座上，输水管埋在地下2m。第三节 水泵站扬程核算1、吸水管路水头损失核算单根吸水管，DN400mm铸铁管，=2.46m/s ,i=0.0216，短直管长10mDN400mm90弯头一个（=0.6）喇叭口一个（=0.1）有底阀滤网一个（=3.6）闸阀（=0.07）渐缩管（DN400至DN350，=0.17） 2、核算安装高度本泵站选用水泵汽蚀为6m，集水池吸水管路中水面距水泵进水口3m， 所以，水泵可以正常将水吸起，安装高度合理。3、压水管路水头损失核算以压水最远单泵计DN400mm铸铁管，=2.46m/s ,i=0.0216，短直管长10.8mDN800mm铸铁管，=1.84m/s ,i=0.00479，直管长700m渐扩管（DN350至DN400，=0.4）一个DN400mm闸阀4个（=0.07）DN400mm三通管2个（=1.5）突然放大管1个（DN400放大至DN800，=0.53）DN800的90弯头2个（=0.7）出口（=1） 所以水头损失有： 所以，实际扬程为：得出结论选泵合理。第四章 主要设备说明主要设备器材一览表序号设备名称规格及性能单位数量备注1 圆形铸铁管DN800米1002圆形铸铁管DN400米623圆形铸铁管DN800米7004闸阀DN800个25闸阀DN400个126三通管DN400个47渐缩管DN400至DN350个48渐扩管DN350至DN400个4990弯头DN400个6DN800的2个10有底阀滤网DN400个411喇叭口上口直径DN400个412电动单梁悬挂起重机T=5T,L=9.0m,H=12.0m,N=1.6KW台113电机型号Y351L1-6，P=110KW台4三用一备14水泵ISG350-525B-1，P=86.92KW台4三用一备15隔振垫型号SD62-2.5个16与水泵配套16连接板型号SLS-1B个4与水泵配套主要参考文献 1、水泵及水泵站(第五版)、姜乃昌、中国建筑工业出版社 2、给水排水设计手册-常用资料第1册第二版上海市政工程设计研究院主编,中国建筑工业出版社 2004年2月 3、给水排水设计手册-城镇排水第5册第二版北京市市政工程设计研究总院主编,中国建筑工业出版社 2004年2月 4、给水排水设计手册常用设备第11册第二版中国市政工程西北设计研究院主编,中国建筑工业出版社 2002年6月 5、给水排水设计手册-器材与装备第12册中国建筑工业出版社 6、水工业工程设备（水工业工程设计手册） 聂梅生 中国建筑工业出版社 2000年3月 7、水泵及泵站设计计算李亚峰等结束语本次设计通过确定泵站的设计流量、设计扬程选定水泵机组型号，进行泵房设计与高程布置以及辅助设备的选型，通过平面布置及高程布置核算扬程，让我对本专业所学课程有了更加系统的认识，初步掌握了一般泵站设计的基本内容、步骤和方法； 原本以为很简单，很容易的一件事或者一个细节，做起来时却能发现很多的问题和难点。只有自己亲自去做了才能得到自己想要的知识。此次设计锻炼了我的动手能力，培养了运用所学知识分析和解决问题的能力，并提高了设计、计算和绘图的能力，细心和不断发现问题解决问题的能力。让我通过查阅资料 ,学到了许多书本上根本就没有的知识；进一步提高了我对设计软件和设计工骤等多方面的熟练程度,为以后的学习打下坚实的基础。课程设计过程中，我碰到了许多专业和非专业的问题，在此感谢石宪奎老师、任光萌老师、谷金峰老师和罗克杰老师，感谢他们对我提出的问题耐心解答及无私帮助，同时也感谢设计过程中所有帮助过我的同学。鉴于编者知识和水平有限，书中难免会有不足之处，殷切希望各位读者与专家批评、指正。 1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！16
