AOXINKE巡更巡检系统说明指导书.doc

巡
更
巡
检
系
统
操
作
手
册

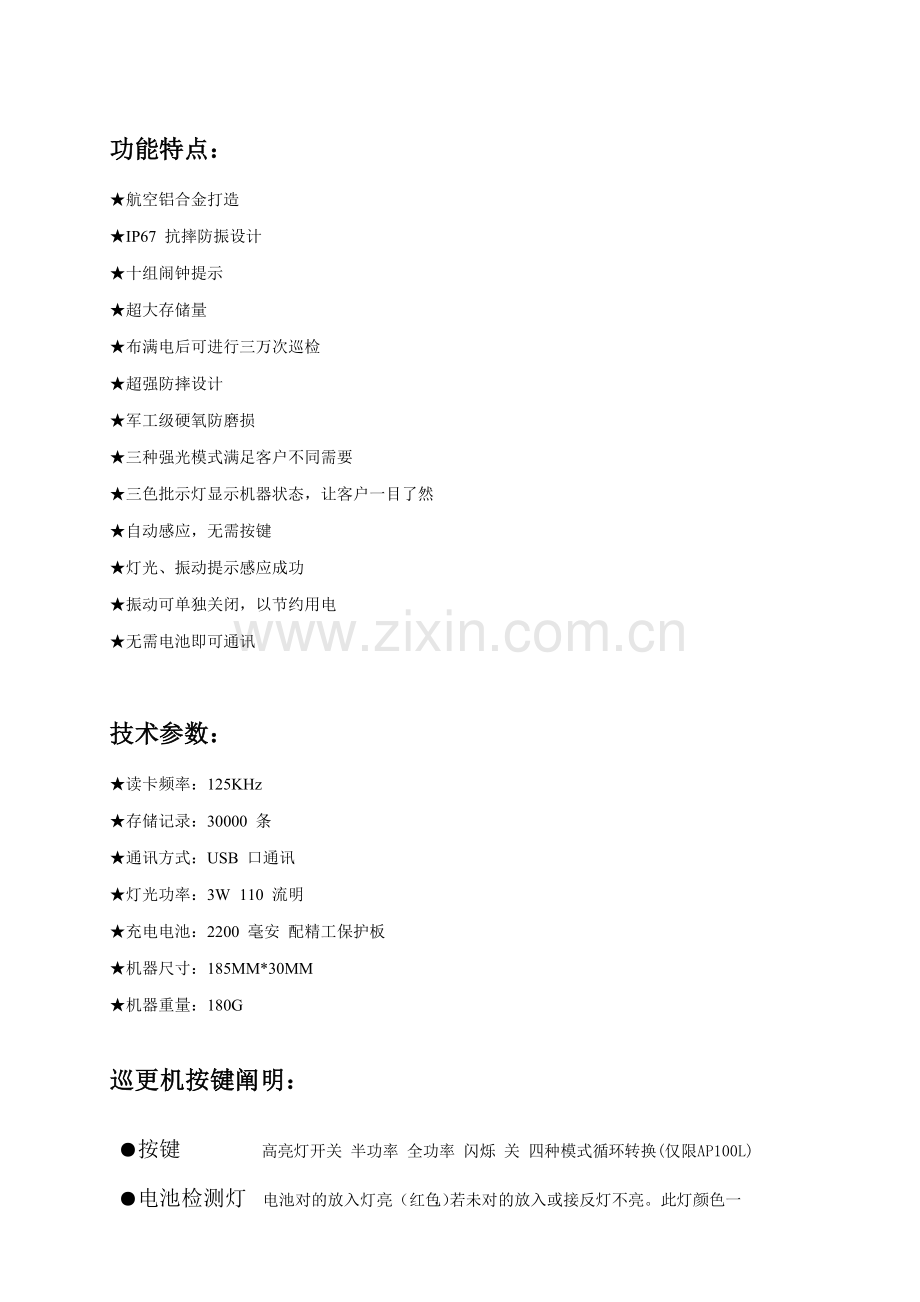

功能特点：
★航空铝合金打造
★IP67 抗摔防振设计
★十组闹钟提示
★超大存储量
★布满电后可进行三万次巡检
★超强防摔设计
★军工级硬氧防磨损
★三种强光模式满足客户不同需要
★三色批示灯显示机器状态，让客户一目了然
★自动感应，无需按键
★灯光、振动提示感应成功
★振动可单独关闭，以节约用电
★无需电池即可通讯

技术参数：
★读卡频率：125KHz
★存储记录：30000 条
★通讯方式：USB 口通讯
★灯光功率：3W 110 流明
★充电电池：2200 毫安 配精工保护板
★机器尺寸：185MM*30MM
★机器重量：180G

巡更机按键阐明：

●按键 高亮灯开关 半功率 全功率 闪烁 关 四种模式循环转换(仅限AP100L)
●电池检测灯 电池对的放入灯亮（红色），若未对的放入或接反灯不亮。此灯颜色一

直为红色。
●充电器 电池对的入绿色，插入 220V 插座，充电时为红色，布满时为绿色。若 插入 220V 插座灯光不变为红色，请检查电池与否已布满。若拟定电池
未布满，请将充电器与充电座连接地方拔下重新插入。

巡更棒批示灯状态指南：

机器状态
巡更棒批示灯状态
●通讯时
绿灯长亮
●读点时
绿灯闪亮一次
●时间错误
蓝灯闪烁
●闹钟
红绿蓝 三色交替闪烁
●数据满
红蓝 交替始终闪烁
●时间不对与数据满
红灯始终长亮
●电压批示
当电压低于3.0V时：红蓝交替闪烁十次；
当电压低于2.7V时：红灯闪烁；
（低于3V时高亮灯将无法启动，但可正常读点，低于2.7V时也许无法正常读点，请更换电池）
振动功能：为了保证机器续航时间，在读点与闹钟灯光变化时，可单独关闭振动功能，以达到最长使用时间。（振动功能默认是启动，可自行关闭）

软件安装环节：
第一步：把光盘里软件复制到电脑硬盘
请把软件光盘放入电脑光驱，然后打开光驱，选中，把此文献夹复制到D盘或E盘，不要放在系统C盘。(注：请不要在光盘里直接运营此程序，否则会提示顾客名与密码错误！)
打开后用鼠标右键单击点中 发送到 桌面快捷方式 此时在桌面应当可以看到快捷方式，后来就可以在电脑桌面上直接运营了。

第二步：安装驱动程序
打开刚复制过去文献夹，找到并打开，如果你操作系统是WINXP操作系统，请进入文献夹，运营自动安装即可成功安装好驱动程序。
如果你操作系统是WIN7操作系统，需要手动安装驱动，请先把巡更机连接到电脑，然后电脑会提示发现新硬件，提示安装驱动；这时你可以进入计算机管理对话框，如下图：

用鼠标右键点击
点中 更新驱动程序软件 浮现如下对话框:

选取
在弹出对话框找到WIN7Drivers驱动文献夹

点击下一步，在弹出对话框
勾选后点击安装。安装完毕后可在设备管理器见到此驱动已安装成 功 。
如下图 ：

第四步：软件运营

一：双击打开电脑桌面
二：弹出此对话框： 顾客名:admin 密码:1234
输入对的顾客名与密码后按拟定，浮现软件主界面如下图：

软件共有五大模块：
系统设立：可进行顾客设立、数据库操作、闹钟设立，操作日记解决、语言设立等
基本数据：可进行线路设立、巡逻点设立、巡逻组设立、巡逻员设立、巡检器设立
巡检筹划：可进行巡逻筹划设立、可按线路或巡逻点设立筹划
数据采集：可进行巡更棒数据下载、删除、时钟校准、巡逻点与人员卡登记、开关闹钟
查询评估：可查询巡逻原始记录及综合查询记录、导出或打印查询到报表

软件重要操作：
一、线路设立：
点击模块，选中 点击 在 输入你想设立线路名称后点。

二、登记巡更点：
点击模块，再把巡更棒接入电脑USB口,如果之前电脑没有装驱动程序，电脑会提示发现新硬件，装驱动程序请看上面阐明，如果之前已经装好驱动，不会再有提示。巡更棒会自动联接上软件，如果联接成功会浮现下面对话框：

弹出 注册巡检设备 对话框，按拟定后提示注册成功。如果提示注册失败请重启电脑再试一次。如果联接失败，浮现提示如下图：

如果浮现连接不上状况，请检查驱动与否安装对的？接线与否松动？可更换电脑不同USB口测试，如果还不行，请联系您经销商。
巡更棒联上软件后，点击 读取巡检器信息，在巡检器信息下面会显示巡更棒时间，巡更事件数，UID等信息。再点击 删除数据，把巡更棒里数据所有清空。接下来要对你巡更点进行编号，例如你有5个巡更点，你就把每个巡更点按顺序排好或贴上数字标签纸，然后把巡更棒从电脑里拔出来，按刚才排顺序逐个用巡更棒感应一下巡更点。感应完后再把棒子接上电脑，点击 读取数据，在对话框里会显示出原始打卡记录，如下图：

接下来点击 迅速登记巡逻点 按钮，会弹出下面对话框

直接将 巡逻点_1修改成你需要实际中文名称，例如：大门口、楼梯口等。然后点增长。如所需增长巡检点过多，可重复以上操作。在此增长巡逻点，可在基本数据→巡逻点页面查看修改等操作。
三、登记人员卡
如果你还购买了人员辨认卡，还需要进行人员卡登记。人员卡登记与巡更点登记操作是同样，请按登记巡更点办法操作，只是在改名称时候改为使用保安人名。例如：张三、李四等。
前面三步做好后来就可以把巡更棒给保安去巡逻了，如果只是想看原始记录顾客可以不用再做其他操作，在月底时候把数据读取出来就可以了查询到了，如果还要查保安月综合巡更报表，还需要进行巡逻筹划设立。
四、设立巡逻筹划
巡检筹划分为：线路筹划与巡逻点筹划
线路筹划：指针对某一条线路做筹划，不针对线路下面任何地点。只能规定某一条线路从开始巡逻到结束巡逻时间。巡检人员只需在规定巡检时间巡完所有巡检点既为合格。并不能规定巡检人员到达某个地点精确时间。
下面咱们以一条线路四个地点为例：
巡检规定为一天巡检12次，半个小时巡检一次线路所有地点，每次巡检结束后休息半个小时。早上六点起开始巡逻，星期天不需要巡逻（注巡检筹划不能针对某一种人、某一种巡检班组做出筹划，只能针到线路与地点做出巡检筹划）

上面例图有一条线路，线路下面包括四个此线路巡检点，一方面用鼠标右击变为蓝色如图：

代表选取为此条线路做筹划。点击添加后，此某些变为可用状态。

筹划类型选取每日筹划，起始时间输入06：00也可以通过时间选取框右边上下健来调节所需时间，此框输入时间是以24小时制格式输入（例 如下午一点29分则应输入13：29）
巡检时长指巡检一次此条线路所需时间以分钟作为最小格式，按例题规定咱们当前输入30 ，如果巡检时间不不大于一种小时（例如：一次巡检时间需要一种半小时，则咱们需输入90分钟）
中间间隔时间指每次巡检结束后需要休息时间，时间输入和巡检时长相似。按例题规定咱们需输入30
持续巡检次数，指从每天00：00至24：00需要巡检次数。按例题规定咱们输入12次，
此项复选项代表星期一至星期天哪天需要按上面所规定次数与时间巡检。单击每个星期复选框可以勾选与取消，默认所有为勾选。如按例题规定，此复选框应为下图式样：
所代表星期一至星期六需按规定巡检，星期天不用巡检。所有设定完毕后，应如下图：

如果输入错误可选取取消重新输入，然后咱们点击保存。可如下面线路筹划列表框显示出本次设立线路筹划，如下图：

第一次巡检为6点开始至6点30分结束，第二次从7点开始至7点30分结束，6点30分至7点之间为休息时间，在此表不显示。此表只显示巡检时间。巡逻规则如上图显示出1111110则代表咱们设立，星期一至星期六现需要巡检，星期天休息。（1代表需要巡检，0代表休息。此项排列顺序是从星期一至星期天，如星期一与星期天二天休息，星期二至星期六需要巡检，此处显示应为0111110）
地点筹划与线路筹划不能同步存在，如果这条线路已经存在线路筹划了，如果点击新增地点筹划，系统会弹出此对话框
地点筹划：需选取需要做筹划地点变为蓝色，如图
再点击新增，选取哪个地点后会在此显示出选用地址信息

一天多次，指每天需要多次巡检地址，
多天一次，指规定详细日期内只需巡检一次，并不规定何时何日。只需在规定日期时间内巡检既为合格。
容许误差，指一天多次规定期间，上下浮动时间，例如巡检点1巡检时间规定为8点，容许误差为5分钟，既7：55至8：05内巡检都为合格，如果7：50之前8：10之后巡检被视为漏检。7：50至7：55之前或8：05至8：10之间巡检，在综合报表显示误点。
误点规则是以规定巡检时间加上容许误差时间一倍之内，二倍之外为误点。
星期规则与线路筹划相似。
一种巡检地点一天多次与多天一次筹划不容许同步存在。
不相似地点可以某一种点做一天多次筹划，此外一地点做多天一次筹划。

在以上例图中可以看出，巡逻点1 星期一至星期天每天需要巡检五次分别为8：00、9：00、10：05、11：05、12：05。巡逻点二只需在.12.9 16：33至.12.20 16：33之前任意时间巡检一次既为合格。
点击某一条筹划后，可以选取删除与编辑。编辑后时间不能与此地点筹划已经存在时间相似。
软件其他操作：
一、系统设立
1、顾客管理：
点击可增长顾客，输入顾客名和密码，选取顾客类型。然后保存。
对存在顾客进行顾客名或密码修改（若需修改顾客点击使其变为蓝色）保存 后退出。
对顾客列表存在顾客，点击需删除顾客，使其变为蓝色，再点击删除。可对顾客 进行删除。 注：新增顾客需配合左框顾客权限设立使用。编辑和删除项需当前登入顾客拥有此权限。
2、数据库操作
●备份与恢复 点击备份可选取目录存储当前系统备份文献，如需恢复可选取备份文献
恢复到何日系统设立。 备份文献不建议放在系统盘下面，以免操作系统损坏，导致巡检数据 无法复原。
●数据库优化 软件使用一定期间后，巡检数据增长导致数据库庞大，软件运营会
受其影响，同步会占用不必要硬盘空间。可依照需要删除已经不需 要数据。若有需要可选取
，优化删除后数据无法恢复，请谨慎使用。
●初始化 会将软件恢复到初次安装状态。
●设立 顾客资料信息 此处填写公司名称，填写后用在软件下栏顾客名称显
示，各项报表昂首会显示出公司名称。
●闹钟 最多可增长十组自定义闹钟，按星期周期选取，每组闹钟可单独选取星
期几启动与关闭。如不需星期二，去掉星期二前面勾。

●操作日记 此处显示顾客登入后所进行所有操作。如误操作了，可以此处迅速查找到。
3、基本数据

● 线路

至少需建一条线路，新增后可修改线路名，默认线路名为线路_1，若需新建第二条线路重复以上操作。若此时没有增长巡逻点，可以增长完巡逻点后，点编辑把此线路所需巡逻巡逻点移至选定巡逻点框内，选定巡逻点框内可进行上下排序。此排序会影响巡检成果查询。若在综合查询页面勾选 若巡检人员不按此规定巡逻点先后顺序巡检，会浮现报表不合格状况。若可不按规定巡逻，此顺序无需排列。
●巡逻点 所需巡检巡逻点在此设立为中文名称。卡号只能为八位十六进制字符。地点项新增、删除、与修改所有在此页面进行。
●巡逻组 巡逻组定义班组，例如中班人员，早班人员、晚班人员。以便综合查询时按班次查询。
●巡逻员 做巡检人员身份辨认用，若一种班次有二位巡检员轮流去巡逻，管理者可分别发放一种人员卡到 A 和 B 巡检员，A 巡检员出去巡检之前读一下自己 人员卡，B 巡检员出去之前读一下自己人员卡，后来在软件中看到何时是 A 巡逻员去巡逻或者 B 巡检员去巡逻，以明确区别巡逻时段责任。 无需每次读地点卡之前读人员卡，只需交接班时巡检器 时读一次即可。
●巡检器 巡检器 UID 顾客无法更改，此号为出厂固定编号。
巡检筹划 涉及线路筹划与地点筹划
●线路筹划 筹划类型（每日为每天筹划相似，暂时筹划为暂时修改筹划，大某些客 户使用每日筹划既可）、起始时间（每日巡检开始巡检时间）、巡检时 长（巡检整条线路所需时间）、星期一、星期二……….星期日。如星 期日不需巡检，请取消星期日前面单选框勾。持续巡检次数为例如： 某公司需要24小时巡逻，每次巡检一次需 30 分钟，休息 30 分钟， 巡检次数应当为 24 次。如果早八点到晚八点这个时段需要巡逻，巡检 一次 60 分钟，休息 60 分钟，巡检次数这里输入 12 次，保存后可以计 划表查看与否对的。
备注：
如图线路 3 已做筹划，线路 2 不能再做 筹划。线路 1 与线路 2 属平行关系，可同步对这二条线路制定筹划。
●巡逻点筹划 巡逻点筹划与线路筹划操作相似，只是线路筹划对线路巡检规定期 间。巡逻点筹划规定到必要到达巡逻点时间。容许误差时间为:若规 定某点八点须到达，误差时间为五分钟，也就是巡检人员七点五十五 分至八点零五分巡逻此点为正常。

数据采集
此页面为采集巡检器数据与某些功能下发巡检器操作。

巡检器通过 USB 线与电脑连接后，无需任何操作软件会自动寻找巡检 器，如果通讯成功会显示

，巡检器批示灯为绿 色长亮状态。此外当前时间为巡检器时间，巡更事件数为巡检器存储巡检次数。UID 为机器出厂编码。
●读取数据 读取当前连接软件巡检器巡检明细。读取成功后会在原始数据栏显示

如下图：

●删除数据 清空当前巡检器存储数据。建议每次成功读取数据后，清空巡检器数据， 以便下次迅速读取。成功删除数据后会在左上角有提示。清空操作也许需 要一段时间，请耐心等待，在清空操作时，请不要进行软件别操作。如下图：

在修改如下操作后，需点击以便将修改设立下发给巡检器。

此地方操作为复选框操作，绿色代表启动，单击某项，绿色会变为灰色，代表关闭。
●读点振动 巡检器接近巡检点后，默以为灯光提示和振动提示，若客户需要巡检器
更长待机时间，可将此项关闭。
●闹钟灯光 如顾客下发闹钟到巡检器，到达闹钟时间后，会有灯光提示和振动提示。
若有需要客户可关闭闹钟灯光提示。默以为启动。
●闹钟振动 与闹钟灯光相似，默以为启动。
●启用闹钟 顾客将闹钟下发后，若不想启动闹钟功能，可关闭此项。默以为启动。
●校时 巡检器时间虽有单独电池供电，但为保证与软件时间一致性，建议每次

采集数据时，操作此项。
●下载闹钟配备不同巡检器可下载不同闹钟设立，单击此项后会弹出如下页面：

请勾选所需闹钟设立，然后拟定，闹钟设立详见系统设立页面。
●迅速增长巡逻点 此功能用于客户大量增长地点，详细操作为：连接巡检器，清
空巡检器数据。把所需增长地点按顺序在桌面排列，按顺序读取 地点卡，然后连接软件。读取数据，原始数据栏显示出原始数据后，单击此按纽 ，会弹出
此页面，直接将巡逻点 1 修改为所需中文名称，然后点增长。如所需增长巡检点过多，可重复以上操作。在此增长巡逻点，可在基本数据→巡逻点页面 查看修改等操作。
●迅速增长巡逻员 此操作与迅速增长巡逻点相似。

查询评估
●巡检明细查询 此项可按不同组合来查询某一时段巡检原始记录。此处查询不
对比筹划，有无筹划都可以查询。
●巡检综合查询 此项与明细查询操作相似，此处查询对比筹划，若所查询线路没
有筹划，会查询不到成果。
注：状态栏 所有指涉及所有查询成果显示。
准时指按规定期间巡检成果显示， 漏检指规定所需巡检点，没有去巡检成果显示。 误点指没有按规定期间去，晚到或提前打点成果显示。

若在查询时勾选此项，此项只对线路筹划起作 用。指在基本数据—线路页面，此线路所需巡检地点顺序。若 不按此地点顺序巡检，无论与否在规定期间之内巡检。报表会给 出提示。查看图形分析 指此综合查询当前所查询成果以图形界面显示。
