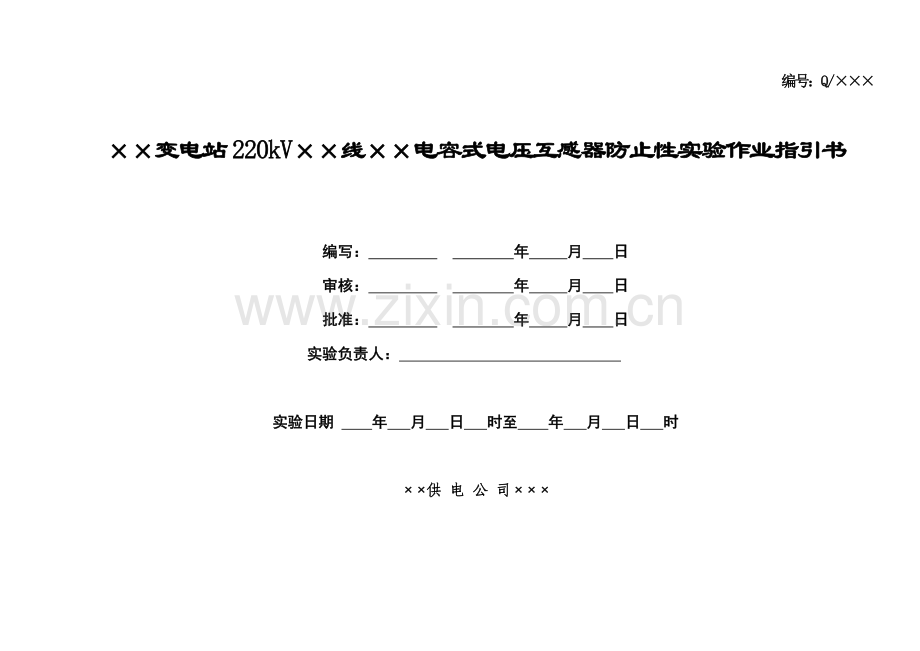

编号：Q/×××

××变电站220kV××线××电容式电压互感器防止性实验作业指引书

编写： 年 月 日
审核： 年 月 日
批准： 年 月 日
实验负责人：

实验日期 年 月 日 时至 年 月 日 时

××供 电 公 司×××

1 合用范畴
本作业指引书合用于××变电站220kV××线××电容式电压互感器现场防止性实验。
2 引用文献
GB 4703-- 电容式电压互感器
JB/T 8169--1999 耦合电容器及电容分压器
DL/T 596--1996 电力设备防止性实验规程
DL/T 727-- 互感器运营检修导则
3 实验前准备工作安排
3．1准备工作安排
√
序号
内 容
标 准
负责人
备 注

1
依照实验性质，拟定实验项目，组织作业人员学习作业指引书，使全体作业人员熟悉作业内容、作业原则、安全注意事项
不缺项、漏项

2
理解被试设备出厂和历史实验数据，分析设备状况
明确设备状况

3
依照现场工作时间和工作内容填写工作票
工作票填写对的

4
准备实验用仪器仪表，所用仪器仪表良好，有校验规定仪表应在校验周期内
仪器良好

3．2人员规定
√
序号
内 容
负责人
备 注

1
现场作业人员应身体健康、精神状态良好

2
具备必要电气知识和高压实验技能，能对的操作实验设备，理解被试设备关于技术原则规定，能对的分析实验成果

3
熟悉现场安全作业规定，并经《安规》考试合格

3．3仪器仪表和工具
√
序号
名 称
型号及编号
单 位
数 量
备 注

1
兆欧表

块
1
2500V

2
电容/介损电桥（或自动测量仪）

套
1
应选取具备较好抗干扰能力型号

3
电压测量装置

台
1
电压测量总不拟定度£±3％

4
温、湿度计

只
1

5
导、地线

根
若干

6
梯子

张

有登高作业时

7
安全带

付

有登高作业时
3．4危险点分析
√
序号
内 容

1
作业人员进入作业现场不戴安全帽，穿绝缘鞋也许会发生人员伤害事故

2
作业人员进入作业现场也许会发生走错间隔及与带电设备保持距离不够状况

3
实验现场不设安全围栏，会使非实验人员进入实验场地，导致触电

4
进行绝缘电阻测量后不对试品充分放电，会发生电击

5
升压过程不实行呼唱制度，会导致人员触电

6
登高作业会发生高空坠落

7
实验设备接地不好，也许会对实验人员导致伤害

8
变更实验接线，不断开电源，也许会对实验人员导致伤害。

3．5安全办法
√
序号
内 容

1
进入实验现场，实验人员必要戴安全帽，穿绝缘鞋

2
现场实验工作必要执行工作票制度、工作允许制度、工作监护制度、工作间断、转移和终结制度

3
实验现场应装设遮拦或围栏，悬挂“止步，高压危险！”标示牌，禁止非实验人员进入实验场地

4
为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电；

5
在现场进行实验工作时，实验人员应注意保持与带电体安全距离不应不大于《安规》中规定距离

6
实验器具金属外壳应可靠接地，实验仪器与设备接线应牢固可靠

7
工作中如需使用梯子等登高工具时，应做好防止瓷件损坏和人员高空摔跌安全办法

8
实验装置电源开关，应使用品有明显断开点双极刀闸，并有可靠过载保护装置

9
开始实验前，负责人应对全体实验人员详细阐明在实验区应注意安全注意事项

10
实验过程应有人监护并呼唱，实验人员在实验过程中注意力应高度集中，防止异常状况发生。当浮现异常状况时，应及时停止实验，查明因素后，方可继续实验
示例
11
变更接线或实验结束时，应一方面将加压设备调压器回零，然后断开电源侧刀闸，并在试品和加压设备输出端放电接地
示例
12
实验结束后，实验人员应拆除实验暂时接地线，并对被试设备进行检查和清理现场

13
实验应在天气良好状况下进行，遇雷雨大风等天气应停止实验
3．6实验分工
√
序号
实验项目
作业人员

1
各电容器单元及中间变压器各部位绝缘电阻测量

2
电容器各单元电容量及tgd测量

4 实验程序
4．1开工
√
序号
内 容
作业人员签字

1
作业负责人全面检查现场安全办法与否与工作票一致，与否与现场设备相符

2
作业负责人向工作人员交待作业任务、安全办法和注意事项，明确作业范畴
4．2实验项目和操作原则
√
序号
实验项目
实验办法
安全办法及注意事项
实验原则
负责人签字

1
各电容器单元及中间变压器各部位绝缘电阻测量
各电容器单元测极间；中间变压器测各二次绕组、N端（有时称J或d）、X端逐个测量。
测量二次绕组绝阻时其他绕组及端子应接地，时间应持续60s，以代替二次绕组交流耐压实验

测量后充分放电
电容器单元极间绝阻普通不低于5000MW；中间变一次绕组（X端）对二次绕组及地应不不大于1000MW，二次绕组之间及对地应不不大于10MW

2
电容器各单元电容量及tgd测量
500kV电容式电压互感器高压电容器C1应对于其中各独立电容器分节测量，宜采用正接线测量，测量电压10kV。
对于C1下节连同中压电容器C2，建议采用自激法（普通分两次分别进行，个别型号仪器一次接线可同步完毕测量），测量电压不应超过2kV；对于某些型号CVT自激法测试不抱负，也可采用测量C1串联C2总体电容量及介损，介损仪用正接线测量方式，从下节电容器高压侧施加电压，中间变X端子悬空，N端子（有时称J或d）不接地、接入介损仪测量信号端，测量电压5kV。
如果CVT下节带有中压测试抽头，则优先采用运用测试抽头接线办法，即：测量C1下节时从电容器高压侧一次加压，从测试抽头取信号，而X端子及N端（有时称J或d）应悬空，介损仪用正接线测量方式，测量电压10kV；测量中压电容器C2时从测试抽头加压，从N端（有时称J或d）取信号，而电容器高压侧应悬空、X端子应悬空，介损仪用正接线测量方式，测量电压不应高于C2在正常工作时电压
1．当现场有干扰或数据异常时应采用倒相、移相等抗干扰办法
2．注意高压测试线对地绝缘问题
3．自激法测量C1介损时，要考虑d点对地绝缘水平，测量电压不应超过2kV，自激法测量C2介损时，测量电压不超过2kV且加压二次绕组电流但是载
1．电容量：每节电容值不超过额定值-5％～+10％；一相中任两节实测电容值差不超过5％
2．tgd：预试时，膜纸复合绝缘型不超过0.002，油纸绝缘型不超过0.005

4．3竣工
√
序号
内 容
负责人签字

1
拆除实验暂时电源接线

2
检查被试设备上无遗留工器具和实验用导地线

3
将被试设备一、二次接线恢复正常

4
清点工具， 清理实验现场，拆除安全围栏

5
向运营人员报告被试设备实验成果

6
办理工作票终结手续

5 实验总结
序号
实验总结
1
实验成果

2
存在问题及解决意见

6 作业指引书执行状况评估
评估内容
符合性
优

可操作项

良

不可操作项

可操作性
优

修改项

良

漏掉项

存在问题

改进意见

7 附录
a. 实验接线图

图1自激法测量C1实验接线图 图2 自激法测量C2实验接线图

实验记录：
电容式电压互感器绝缘实验记录
标记与编号

实验日期

单位

安装地点

A相型 号

制 造 厂

出厂编号

出厂日期

B相型 号

制 造 厂

出厂编号

出厂日期

C相型 号

制 造 厂

出厂编号

出厂日期

单元编号

环境温度

环境湿度

实验负责人

实验参加人

记 录

审 核

A相绝缘电阻测量(MW)
测量仪器型号

测量仪器编号

1a-1n
2a-2n
3a-3n
af-nf
X

C11
C12
C13
C14
N

B相绝缘电阻测量(MW)
测量仪器型号

测量仪器编号

1a-1n
2a-2n
3a-3n
af-nf
X

C11
C12
C13
C14
N

C相绝缘电阻测量(MW)
测量仪器型号

测量仪器编号

1a-1n
2a-2n
3a-3n
af-nf
X

C11
C12
C13
C14
N

A相电容量及介损测试
耐压前
仪器型号

仪器编号

2kV
10kV

tgδ/%
C/nF
tgδ/%
C/nF
tgδ/%
C/nF
tgδ/%
C/nF
C11
―
―

C12
―
―

C13
―
―

C14

―
―
―
―
―
―
C2

―
―
―
―
―
―
B相电容量及介损测试
耐压前
仪器型号

仪器编号

2kV
10kV

tgδ/%
C/nF
tgδ/%
C/nF
tgδ/%
C/nF
tgδ/%
C/nF
C11
―
―

C12
―
―

C13
―
―

C14

―
―
―
―
―
―
C2

―
―
―
―
―
―
C相电容量及介损测试
耐压前
仪器型号

仪器编号

2kV
10kV

tgδ/%
C/nF
tgδ/%
C/nF
tgδ/%
C/nF
tgδ/%
C/nF
C11
―
―

C12
―
―

C13
―
―

C14

―
―
―
―
―
―
C2

―
―
―
―
―
―
结论

备注
