WLW系列立式真空泵使用说明指导书.doc

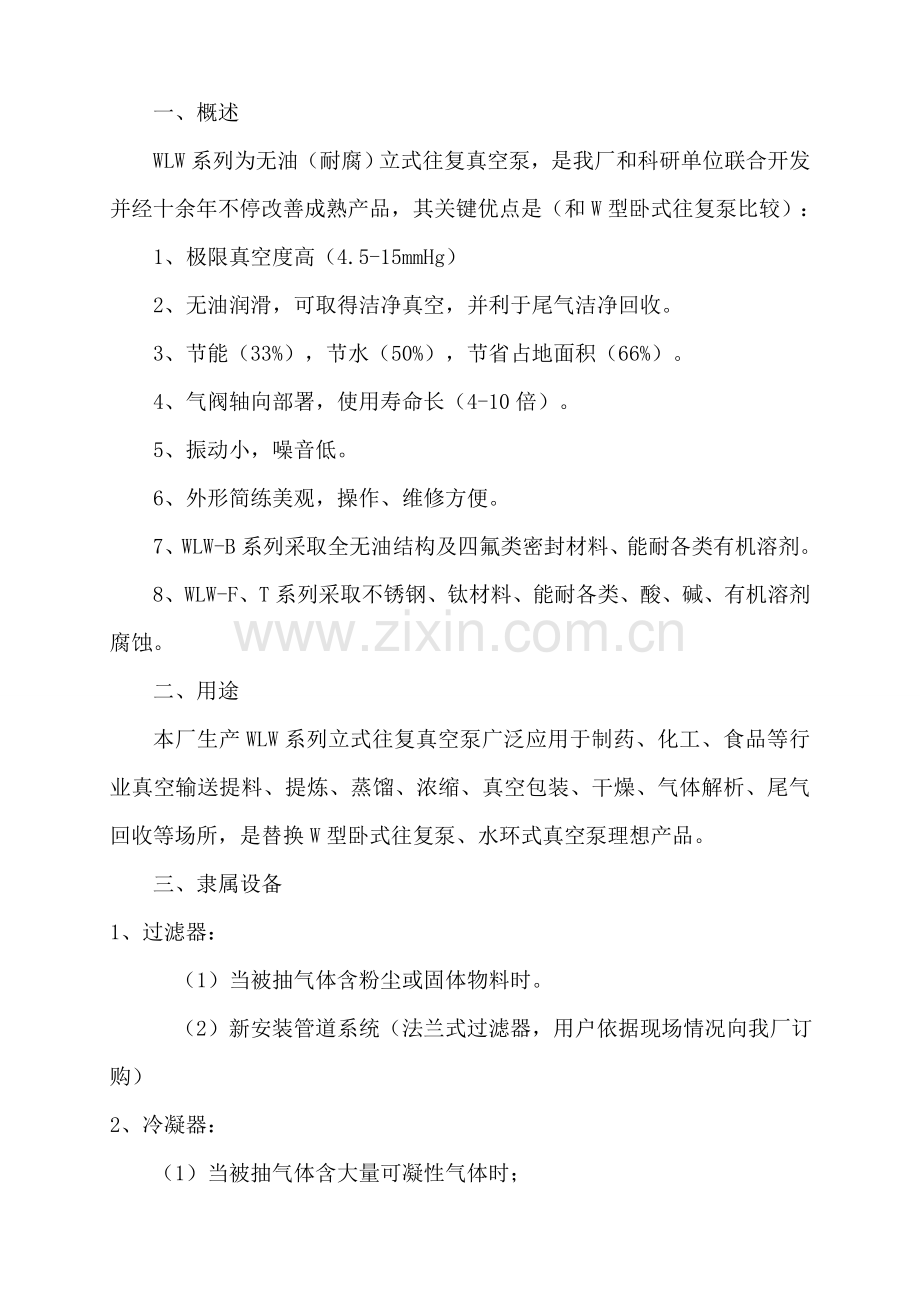

目 录一、概述1二、用途1三、隶属设备1四、型号、规格、参数2五、结构和工作原理2六、外形和地基尺寸4七、安装15八、操作15九、维护和保养16十、常见配件拆卸和装配18十一、故障排除19十二、易损件20一、概述WLW系列为无油（耐腐）立式往复真空泵，是我厂和科研单位联合开发并经十余年不停改善成熟产品，其关键优点是（和W型卧式往复泵比较）：1、极限真空度高（4.5-15mmHg）2、无油润滑，可取得洁净真空，并利于尾气洁净回收。3、节能（33%），节水（50%），节省占地面积（66%）。4、气阀轴向部署，使用寿命长（4-10倍）。5、振动小，噪音低。6、外形简练美观，操作、维修方便。7、WLW-B系列采取全无油结构及四氟类密封材料、能耐各类有机溶剂。8、WLW-F、T系列采取不锈钢、钛材料、能耐各类、酸、碱、有机溶剂腐蚀。二、用途本厂生产WLW系列立式往复真空泵广泛应用于制药、化工、食品等行业真空输送提料、提炼、蒸馏、浓缩、真空包装、干燥、气体解析、尾气回收等场所，是替换W型卧式往复泵、水环式真空泵理想产品。三、隶属设备1、过滤器：（1）当被抽气体含粉尘或固体物料时。 （2）新安装管道系统（法兰式过滤器，用户依据现场情况向我厂订购）2、冷凝器：（1）当被抽气体含大量可凝性气体时； （2）当被抽气体温度超出65时。3、阻液器：当被抽气体中有大量液体时。4、中和罐：当被抽气体含有腐蚀性时（WLW-F/T除外）。5、膨胀节：为避免振动、温差引发管道法兰泄漏，避免管道安装应力。WLW300及以上型号必需安装。6、缓冲罐：为避免泵开启冲击。7、其它：选择本厂产品时，请具体告之使用情况：（1）被抽介质（酸、碱、溶剂种类）（2）介质温度（3）有没有可凝性气体（4）有没有粉尘或固体颗粒（5）泵在工艺步骤中所处位置和作用（6）所需连续运转最长时间四、型号、规格、参数1、型号表示方法2、型号、规格、参数（见表4.1、表4.2）3、性能曲线（见图4.1、图4.2）五、结构和工作原理WLW系列为单缸单级双作用活塞泵，2WLW系列为单缸双级双作用活塞泵。（见图5.1、图5.2a，图5.2b结构示意图）1、机械传动部件：由电机经过三角带传动，驱动曲柄滑块机构作往复运动，滑块（十字头）将往复运动经过活塞杆传输给活塞。2、吸、排气部件：活塞（安装有封气F4活塞环），在气缸内往复运动形成缸内气体膨胀和压缩，并经过轴向部署进排气阀组完成吸、排气动作。3、辅助功效部件：曲轴箱内润滑油经过溅油或油泵润滑相关运动件，上部冷却水（0.2bar）带走压缩产生热量,气缸内活塞环采取F4自润滑材料,无需另加油润滑。4、填料密封部件：分为一般型和特殊型。一般型填料密封材料选择聚四氟乙烯或橡胶类骨架油封。特殊型填料密封，专门针对易燃易爆气体（如CO、干气，甲烷气等多种对环境要求较高气体）。使用时通入含有一定压力，一定流量（参考工艺步骤工况选择）氮气，经过两次节流后，和泄漏到混合腔工质混合，引到系统外。从而避免了工质气体泄漏到环境中引发危险，避免了空气进入气缸污染原料。（见图）5、隔腔：为预防填料部件失效引发物料泄漏，污染曲轴箱内润滑油，加装隔腔部件，从而根本隔绝过流部分和运动部件接触路径，确保真空系统绝对无油。尤其适适用于物料含有通常腐蚀性，对机油有较强敏感度或要求有极高清洁度尾气回收等环境（结构见图5.2）。六、外形及地基尺寸1、地基尺寸及机座安装尺寸（图6.1表6.1）2、WLW-A系列外形尺寸（图6.2表6.2）3、2WLW-A系列外形尺寸（图6.3表6.3）4、WLW-B/F/T系列外形尺寸（图6.4表6.4）5、2WLW-B/F/T系列外形尺寸（图6.5表6.5）表4.1型号、性能、参数型号参数项目WLW-30WLW-50WLW-70WLW-100WLW-150WLW-200WLW-300WLW-400WLW-600WLW-1000抽气速率(L/s）(m3/h)30/10850/18070/250100/360150/540200/720300/1080400/1440600/21601000/3600极限压力(mmHg/(103Pa)15/2.015/2.015/2.015/2.015/2.015/2.015/2.015/2.015/2.015/2.0转速(r.p.m)400270380300280280250250240240电机型号Y132S-6Y132M1-6Y132M2-6Y160M-6Y160L-6Y180L-6Y200 L2-6Y225M-6Y280S-6Y315M-6功率(kw)345.57.5111522304575吸气通径(mm)505050100125125160160250320排气通径(mm)505050100125125160160250320进水通径(mm)1515151515151515152-15出水通径(mm)15151515151515151522泵温升()40404040404040404040噪音dB(A)70707575788080808090整机重量(kg)35050051070090010001500170031005300型号参数项目2WLW-152WLW-252WLW-352WLW-502WLW-752WLW-1002WLW-1502WLW-2002WLW-300抽气速率(L/s）(m3/h)15/5425/9035/12550/18075/270100/360150/540200/720300/1080极限压力(mmHg)/(103Pa)4.5/0.64.5/0.64.5/0.64.5/0.64.5/0.64.5/0.64.5/0.64.5/0.64.5/0.6转速(r.p.m)400270380300280280250250240电机型号Y112M-6Y132S-6Y132M1-6Y132M2-6Y160M-6Y160L-6Y180L-6Y200L2-6Y225M-6功率(kw)2.2345.57.511152230吸气通径(mm)32404050100100125125160排气通径(mm)32404050100100125125160进水通径(mm)151515151515151515出水通径(mm)151515151515151515泵温升()404040404040404040噪音dB(A)707075757880808080整机重量(kg)3505005107009001000150017003100表4.2型号、性能、参数表6 地基尺寸型号尺寸WLW-302WLW-15WLW-50WLW-702WLW-252WLW-35WLW-1002WLW-50WLW-1502WLW-75WLW-2002WLW-100WLW-300WLW-4002WLW-1502WLW-200WLW-6002WLW-300WLW-1000L9001100127014401440168022003100L1300400485560560660880800L2150150150160160180220350B55060066075075084011501300B1300320360450450500720860H35040050050050060010001100H1240240240240240240340440H25050505050505050H36060606060606060D100100100120120120120120MM12M12M12M16M16M16M24M30n66666668表6.2 WLW-A外形尺寸（括号内尺寸为化工标准法兰）寸尺号型WLW30AWLW50AWLW70AWLW100AWLW150AWLW200AWLW300AWLW400AWLW600AWLW1000AH9191148138215141523183621992285H1712911112811761198144317661924H2570743945995955117314471555L745970109012801240150019402700L145757165169581080510131400L3106157195255255310360470LL300400485560560660880800B51155264071078387110451840B1201206237275275298463490B295128155190190215220250BB300320360450450500720860D5050100125120160250320M90(125)90(125)145(180)175(210)175(210)200(240)310(350)395(400)N110(160)110(160)165(215)200(245)200(245)230(280)335(390)425(440)d9(18)9(18)9(18)11(18)11(18)12(22)12(22)14(22)Z4(4)4(4)8(8)8(8)8(8)8(8)8(12)12(12)WLW30WLW50WLW70WLW100WLW150WLW200WLW300WLW400WLW600WLW1000H10791338160217641773212625542803H187211011348142614481733212123107730933116512451205146318021991L745970109012801240150019402700L145757165169581080510131400L3106157195255255310360470LL300400485560560660880800B51155264071078387110451840B1201206237275275298463490B295128155190190215220250BB300320360450450500720860D5050100125120160250320M90(125)90(125)145(180)175(210)175(210)200(240)310(350)395(400)N110(160)110(160)165(215)200(245)200(245)230(280)335(390)425(440)d9(18)9(18)9(18)11(18)11(18)12(22)12(22)14(22)Z4(4)4(4)8(8)8(8)8(8)8(8)8(12)12(12)型号尺寸表6.4 WLW-B/F/T外形尺寸（括号内尺寸为化工标准法兰2WLW15A2WLW25A2WLW35A2WLW50A2WLW75A2WLW100A2WLW150A2WLW200A2WLW300AH919114813821514152318662199H171291111281176119814431766H257074394599595511731447H429.542.552454571.591.5L74597010901280124015001940L14575716516958108051013L3106157195255255310360LL300400485560560660880B5115526407107838711045B1201206237275275298463B295128155190190215220B35430808057.593.5136BB300320360450450500720D324050100100125160M70(100)80(110)90(125)145(180)145(180)175(210)200(240)N90(160)100(145)110(160)165(215)165(215)200(245)230(280)d9(18)9(18)9(18)9(18)9(18)11(18)12(22)Z4(4)4(4)4(4)8(8)8(8)8(8)8(8)型号尺寸表6.3 2WLW-A外形尺寸（括号内尺寸为化工标准法兰）2WLW152WLW252WLW352WLW502WLW752WLW1002WLW1502WLW2002WLW300H1070133816021764177321262554H1872110113481426144817332121H273093311651245120514631802H429.542.552454571.591.5L74597010901280124015001940L1229268326355388403521L3106157195255255310360LL300400485560560660880B5115526407107838711045B1201206237275275298463B295128155190190215220B35430808057.593.5136BB300320360450450500720D324050100100125160M70(100)80(110)90(125)145(180)145(180)175(210)200(240)N90(160)100(145)110(160)165(215)165(215)200(245)230(280)d9(18)9(18)9(18)9(18)9(18)11(18)12(22)Z4(4)4(4)4(4)8(8)8(8)8(8)8(8)表6.5 2 WLW-B/F/T外形尺寸（括号内尺寸为化工标准法兰2WLW152WLW252WLW352WLW502WLW752WLW1002WLW1502WLW2002WLW300H1070133816021764177321262554H1872110113481426144817332121H273093311651245120514631802H429.542.552454571.591.5L74597010901280124015001940L1229268326355388403521L3106157195255255310360LL300400485560560660880B5115526407107838711045B1201206237275275298463B295128155190190215220B35430808057.593.5136BB300320360450450500720D324050100100125160M70(100)80(110)90(125)145(180)145(180)175(210)200(240)N90(160)100(145)110(160)165(215)165(215)200(245)230(280)d9(18)9(18)9(18)9(18)9(18)11(18)12(22)Z4(4)4(4)4(4)8(8)8(8)8(8)8(8)表6.5 2 WLW-B/F/T外形尺寸（括号内尺寸为化工标准法兰七、安装本厂制造WLW系列泵，出厂前经过4小时出厂例行运转试验，各部位已按要求调整好，用户在出厂后三个月内安装使用，在安装前无须拆卸清洗。如在运输保管过程中有灰尘或杂物进入泵内时，安装使用前需拆洗，后重新按说明书要求装配、调整。1、泵基础按本说明书基础图，用混凝土浇筑。(参见图6.1基础图)2、安装时泵和泵之间最小距离为100cm。3、安装时泵和墙面之间需要留有一定安装空间。见地基图。（图6.1基础图）泵上方空间不少于100-150cm。4、泵机座放在基础上应用水平仪找平，并用楔形铁垫稳后在缝中灌浆。5、拧紧地脚螺栓螺母时应用力均匀逐步拧紧。6、机座上平面平面度公差，在纵向、横向水平面上不平度不应大于0.2/100。7、安装好后，用手板动曲轴皮带轮时，应手感平衡，无蹩卡现象。8、提议进气管路中间装三通阀，使泵可和大气相通。9、为了缓解振动，消除安装应力，提议在进排气管路中使用膨胀节等软连接。10、使用泵，要在进气管路中间装过滤器防杂物进入气缸。11、泵起动时，泵起动电流会超出电动机额定电流，电机功率大于15KW真空泵，需配上自藕减压起动箱。假如电机使用热保护，则保护电流高于电机额定电流30-40%。八、操作1、开机前准备（1）检验进气管路上法兰、接头、阀门，不得出现漏气。（2）曲轴箱内加入足够清洁润滑油，油位应在上、下油位线之间。润滑油牌号：冬季用30#柴油机油，夏季用40#柴油机油。（3）开启冷却水进水阀门。（4）关闭进气管阀门。（5）如排气管道上有阀，打开排气管阀门。（6）用手扳动皮带轮数转，确定无异常现象，方可开启。2、运转（1）合上电动机电源开关，驱动真空泵，泵旋向从皮带轮一端看为逆时针方向，必需和皮带罩上所标相一致。（2）缓慢开启进气阀门，使泵吸入口通向被抽容器，以免泵开启冲击过大，WLW300-1000真空泵应先开启进气阀门，再开启电机。（3）泵动转中应无冲击声，不然应停机找出原因，进行调整修理。（4）各运行部位有良好润滑，注意是否有油压。（5）冷却水出水温升不超出40。3、停机（1）关闭进气管阀门。（2）开启进气管道通大气端阀门，用大气冲洗真空泵腔5-10分钟。（3）拉开电动机电源开关（或按下停机按钮）。（4）在停机10分钟后，关闭冷却水进水阀门。（5）在严寒季节，泵冷却水必需放尽，以防结冰冻裂气缸、气缸盖、填料箱、水管等。九、维护和保养要使WLW系列泵工作正常可靠，降低零件磨损，延长使用寿命，必需对泵进行维护保养。（1）检验并调整曲轴箱内油位在正常位置。（2）检验并消除漏气、漏水、漏电现象。（3）检验连杆大头瓦剖分面有没有间隙增大倾向。（4）检验并调整三角皮带松紧至正常（指压15-25mm）。（5）保持泵体清洁，和气阀、气缸等部件过流部位无污垢、积液、积炭等现象。（6）当发觉泵体过热，有异常声等异常情况时应立即停机检验。2、100小时保养除根据“日常维护”项目进行保养外，还必需：（1）第一次换油在运转100小时后，更换曲轴箱内全部润滑油，以后每运转1000小时应更换一次，放油和清洗工作须在泵停机时趁热进行。（2）打开阀盖，取出阀片、阀座、弹簧，清除其上污垢，如发觉不正常磨损应予修复或更换。（3）检验紧固件，如螺栓、螺钉、螺母、皮带等松紧。3、1000小时保养除完成“100小时保养”项目外，还须：（1）检验气缸螺栓、连杆螺钉及螺母、活塞杆螺母、皮带轮锁紧螺母、吸排气管螺钉及其它螺钉是否有不正常情况。（2）检验阀片和阀座配合情况，必需时进行研磨修正，同时清除吸、排气道及阀座、阀盖等处污垢。（3）检验气缸内壁、活塞环、十字头及十字头滑道、十字头销和连杆小头轴瓦、曲柄销和连杆大头轴瓦等处磨损情况，必需时进行更换。（4）检验填料函处密封，如发觉密封圈硬化或密封面破损等，应予更换。（5）检验活塞环开口间隔，并清洗去除活塞、活塞环槽内锈迹。（6）清除气缸内及零件上沉积物。4、泵经过-2500小时运转后，应进行大修，全部零、部件均需进行清洗检验，磨损严重零件应更换。经大修后，重新装配泵当活塞在上、下死点位置时活塞两端平面应和气缸上下端平面基础持平（1.5-2.5mm以内）。检验上下死点间隙，上死点比下死点间隙大1mm左右。若平时调整余隙，按以下步骤：（1）松开活塞杆和十字头间（或接杆间）锁紧螺母；（2）盘动皮带轮至上死点位置，此时活塞和气缸盖保持接触；（3）将活塞由此位置下调2-2.5mm(一牙或一牙半螺距)WLWB/F/T型为2.5-3.5mm；（4）盘动皮带轮移动活塞，确保上下无顶缸现象，拧紧螺母。装配后泵应试运转1-2小时确定一切正常后，方可投入运转。泵如准备长久停止使用，在停机时趁热放净润滑油、冷却水，并用清洁润滑油冲洗曲轴箱后将油放出，并注入新润滑油后，用手转动曲轴皮带轮几转，泵各孔口用塑料布包扎好，防雨水、灰尘、杂物落入，放松三角皮带，将泵存放在通风、干燥和无腐蚀气体遮盖场所内。十、常见配件拆卸和装配1、更换填料函部件：（1）排尽冷却水，拆去上油窗；（2）拆活塞杆下部螺母，使其和十字头脱离；（3）卸去填料函螺钉，并将其从活塞杆下部取出；（4）装上新填料函并松拧上螺钉；（5）装活塞杆并调整余隙，拧紧螺母；（6）拧紧填料函螺钉；（7）封油窗。2、更换大小头轴瓦（1）放油；（2）卸去上下油窗；（3）拔去连杆螺钉上开口销，卸去下半轴瓦；（4）拔出十字头销；（5）取出连杆；（6）更换轴瓦并注意间隙；（7）配作连杆螺钉开口销销孔并安装开口销；（8）复位。（注意：连续使用6000h连杆螺钉、螺母必需强制报废更换。）3、更换活塞环、导向环、涨力环（1）卸去上油窗；（2）卸去气缸盖；（3）松开活塞杆下螺母；（4）使活塞杆和十字头脱离；（5）顶出活塞；（6）更换三环，注意开口方向应错位，开口方位应避开气缸平衡气道方位和开口间隙；（7）复位。4、更换气阀（1）拆去盖形螺母，松开压阀螺钉；（2）拆去压阀盖螺母，利用拆卸螺纹拆去压阀盖；（3）取出气阀并更换新阀；（4）复位十一、故障排除故障排除产生原因处理方法1、泵达不到要求极限压力1、系统密封不严或泄漏2、气阀阀片和阀座密封不严3、吸、排气阀错装4、吸、排气弹簧错装5、气缸螺栓未拧紧6、垫片损坏7、进气管道或进气阀门堵塞8、活塞环磨损严重9、活塞环粘结或折断10、填料函失效11、涨力环失效12、有杂物粘附在气阀上1、检验密封情况，消除泄漏2、煤油检验密合情况，更换3、调换4、调换5、均匀交错地拧紧螺栓6、更换垫片7、清理管道或更换阀门8、进行更换9、检验清洗或更换10、更换填料函11、更换12、敞开进气口，通大气喷吹2、泵不能起动1、电压太低或保险丝烧断2、泵或电机卡住3、保护电流过低4、三角皮带太松或长短不一5、300以上泵在真空状态开启或进气通道上阀门未开启1、检验电压、保险丝2、进行检验3、调整4、调整三角皮带5、开启进气管道阀门或进气管上旁通大气端阀门3、起动电流或工作电流过大1、曲轴箱内油位太高2、排气管路堵塞3、排气阀堵塞4、轴瓦太紧5、曲轴箱通气口堵塞6、导向环太紧1、放出多出油2、进行清理3、进行清理4、调整轴瓦间隙5、清理通气口6、修整导向环间隙4、泵转动时噪音大1、大小头轴瓦磨损2、活塞杆上下螺母松动3、活塞间隙调整不妥4、十字头磨损5、气阀弹簧磨损6、排气阀堵塞7、缸内积垢8、连杆螺钉伸长1、修复或更换2、检验、拧紧3、重新调整4、调整或更换5、更换6、清理7、清理8、更换5、泵振动大地脚螺栓、螺母松动或损坏拧紧或更换6、泵温升太高1、没有足够冷却水冷却气缸2、润滑油不足3、油路不畅或堵塞4、润滑油不清洁5、排气阀堵塞6、冷却水进、出口接错7、加油口排气堵塞1、检验水压、管路及阀门2、按要求加足3、检验油路使其通畅4、更换5、清理6、调整7、清理加油口排气通道十二、易损件1、易损件清单序号零件名称代 号材料数量WLW-302WLW-15WLW-50/702WLW-25/35WLW-1002WLW-50WLW-150/2002WLW-75/100WLW-300/4002WLW-150/200WLW-6002WLW-300WLW-10001填料函WLW50-15BWLW50-15AWLW100-11AWLW100-11AWLW300-11AWLW600-11AWLW1000-11A填充聚四氟乙烯1套2下填料函WLW50-15WLW50-15WLW100-11WLW100-11WLW300-11WLW600-11WLW1000-11填充聚四氟乙烯1套3活塞环WLW30-30WLW50-30WLW100-30WLW150-30WLW200-30WLW300-30WLW600-30WLW1000-30填充聚四氟乙烯24导向环WLW30-29WLW50-29WLW100-29WLW150-29WLW200-29WLW300-29WLW600-29WLW1000-29填充聚四氟乙烯数量11111115进气弹簧WLW100-32-14WLW100-32-14WLW100-32-14WLW100-32-14WLW100-32-14WLW100-32-14WLW1000-32-1450CrVA数量（只/台）20202040721121686排气弹簧WLW100-32-16WLW100-32-16WLW100-32-16WLW100-32-16WLW100-32-16WLW100-32-16WLW1000-32-1650CrVA数量（只/台）20202040721121687连杆大头轴瓦WLW30-07WLW50-06-06WLW100-07WLW200-06B/02WLW300-07WLW600-07WLW1000-0708巴氏合金1副8连杆小头轴瓦WLW30-09WLW50-06-01WLW100-09WLW200-06B/03WLW300-09WLW600-09WLW1000-09ZQSn6-6-3-9阀片WLW100-32-13WLW50-16-06WLW100-32-13WLW100-32-13WLW100-32-13WLW100-32-15WLW100-32-13WLW100-32-15WLW100-32-13WLW100-32-154Cr13Mo8-WLW300-32-18WLW300-32-184Cr13Mo4-WLW50-16-07WLW100-32-13WLW100-32-13WLW100-32-18WLW600-32-18WLW600-32-184Cr13Mo4代号
