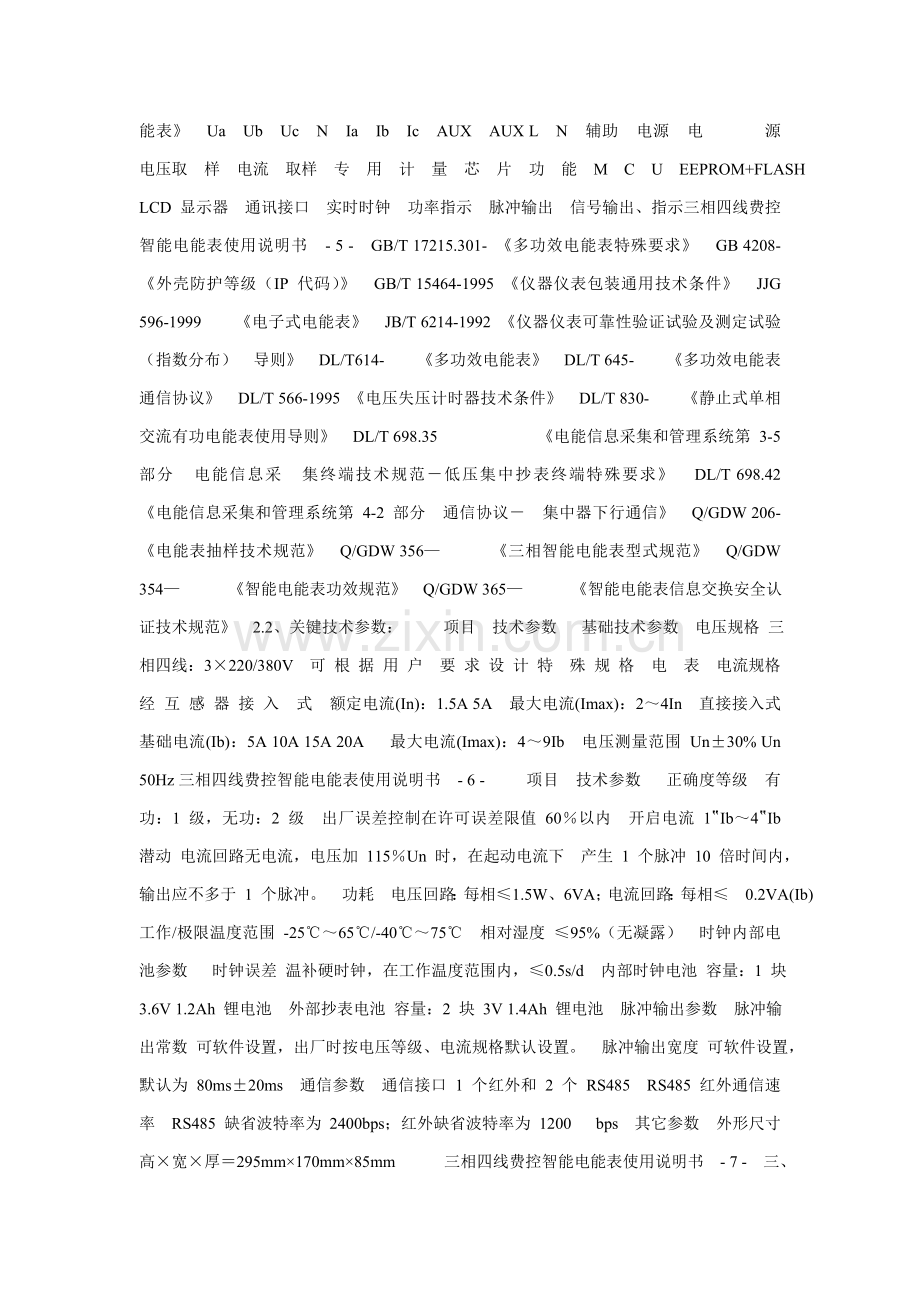

三相四线费控智能电能表使用新版说明书.doc_第2页
第2页 / 共11页
三相四线费控智能电能表使用新版说明书.doc_第3页
第3页 / 共11页
三相四线费控智能电能表使用新版说明书.doc_第4页
第4页 / 共11页
三相四线费控智能电能表使用新版说明书.doc_第5页
第5页 / 共11页
点击查看更多>>
资源描述

1、三相四线费控智能电能表使用说明书 DTZY22-Z 型三相四线费控智能电能表采取当今最优异电能表专用集成电路、 永久保留信息不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。该表 集众多功效于一体,实现了有功、无功双向分时电能计量、分相双向计量、需量计量、 功率因数计量、显示和远传实时电压、电流、功率等,并实现用户预付费功效, 又可灵活预置多个功效:超负荷报警和自动断电、缺相报警、缺相情况统计、自动抄 表等。以手持电脑为媒介实现用户和供电部门计算机信息传输。本表还含有双 RS485 接口,方便电力部门实现计算机网络管理。并采取多个软件、硬件抗干扰方法,确保 电表可靠运行,从而适应了电力部

2、门对用户有效立即地现代化科学管理需求。 1.1、性能 1.1.1、电能表线路设计和元器件选择以较大环境允差为依据,所以可保 证整机长久稳定工作。精度基础不受频率,温度、电压改变影响。整机体积小,重量 轻,密封性能好,可靠性较其它同类产品有显著提升。 1.1.2、经过严格安全认证,可经过远程对电能表进行远程拉、合闸控制和时 段等参数设置,进而对用户用电实施远程管理。 1.1.3、当电源失电后,锂电池作为后备电源,能够确保内部数据不丢失,日历, 时钟、时段程序控制功效正常运行,来电后自动投入运行。在电能表端钮盒上设置有 光电耦合脉冲输出接口,方便于进行误差测试和数据采集,脉冲输出常数和标牌标志 表

3、常数一致。 1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输,电力部门可根 据当地域具体情况自行选择一个或多个传输方法。电能表通讯规约符合 DL/T645。三相四线费控智能电能表使用说明书 - 4 - 二、原理和关键技术参数: A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成对应数字 信息后,计算出各相电压、电流、功率、电能,CPU 中央处理器经过 SPI 口读取相关 数据量,并经过程序处理求出各总电量、费率电量、需量、功率原因等。同时识别各 相电压、电流有没有异常并统计负荷曲线和对应失压、失流状态,并可按用户要求定 制丰富事件统计。其原理框图以下: 原理框图

4、 2.1、实施标准 GB/T 15284- 多费率电能表特殊要求 GB/T 17215.323- 交流电测量设备 特殊要求-第 23 部分静止式无功 电能表(2 级和 3 级) GB/T 17215.321- 交流电测量设备 特殊要求-第 21 部分静止式有功 电能表(1 级和 2 级) GB/T 17215.211- 交流电测量设备 通用要求 试验和试验条件- 第 11 部分:测量设备 GB/T 17215.321- 1 级和 2 级静止式交流有功电能表 Ua Ub Uc N Ia Ib Ic AUX AUX L N 辅助 电源 电 源 电压取 样 电流 取样 专 用 计 量 芯 片 功 能

5、 M C U EEPROM+FLASH LCD 显示器 通讯接口 实时时钟 功率指示 脉冲输出 信号输出、指示三相四线费控智能电能表使用说明书 - 5 - GB/T 17215.301- 多功效电能表特殊要求 GB 4208- 外壳防护等级(IP 代码) GB/T 15464-1995 仪器仪表包装通用技术条件 JJG 596-1999 电子式电能表 JB/T 6214-1992 仪器仪表可靠性验证试验及测定试验(指数分布) 导则 DL/T614- 多功效电能表 DL/T 645- 多功效电能表通信协议 DL/T 566-1995 电压失压计时器技术条件 DL/T 830- 静止式单相交流有功

6、电能表使用导则 DL/T 698.35 电能信息采集和管理系统第 3-5 部分 电能信息采 集终端技术规范低压集中抄表终端特殊要求 DL/T 698.42 电能信息采集和管理系统第 4-2 部分 通信协议 集中器下行通信 Q/GDW 206- 电能表抽样技术规范 Q/GDW 356 三相智能电能表型式规范 Q/GDW 354 智能电能表功效规范 Q/GDW 365 智能电能表信息交换安全认证技术规范 2.2、关键技术参数: 项目 技术参数 基础技术参数 电压规格 三相四线:3220/380V 可 根 据 用 户 要 求 设 计 特 殊 规 格 电 表 电流规格 经 互 感 器 接 入 式 额定

7、电流(In):1.5A 5A 最大电流(Imax):24In 直接接入式 基础电流(Ib):5A 10A 15A 20A 最大电流(Imax):49Ib 电压测量范围 Un30% Un 50Hz三相四线费控智能电能表使用说明书 - 6 - 项目 技术参数 正确度等级 有功:1 级,无功:2 级 出厂误差控制在许可误差限值 60以内 开启电流 1Ib4Ib 潜动 电流回路无电流,电压加 115Un 时,在起动电流下 产生 1 个脉冲 10 倍时间内,输出应不多于 1 个脉冲。 功耗 电压回路:每相1.5W、6VA;电流回路:每相 0.2VA(Ib) 工作/极限温度范围 -2565/-4075 相

8、对湿度 95%(无凝露) 时钟内部电池参数 时钟误差 温补硬时钟,在工作温度范围内,0.5s/d 内部时钟电池 容量:1 块 3.6V 1.2Ah 锂电池 外部抄表电池 容量:2 块 3V 1.4Ah 锂电池 脉冲输出参数 脉冲输出常数 可软件设置,出厂时按电压等级、电流规格默认设置。 脉冲输出宽度 可软件设置,默认为 80ms20ms 通信参数 通信接口 1 个红外和 2 个 RS485 RS485 红外通信速率 RS485 缺省波特率为 2400bps;红外缺省波特率为 1200 bps 其它参数 外形尺寸 高宽厚295mm170mm85mm 三相四线费控智能电能表使用说明书 - 7 -

9、三、计量 3.1、计量功效 3.1.1 电能测量四象限定义 电能测量四象限定义参考下图,其参考矢量是电流矢量(取向右为正方向)。 电压矢量U 随相角 改变方向。电压U 和电流I 间相角 在数学意义上取 正(逆时针方向)。 图:电能测量四象限定义 3.1.2 电能计量功效 电表可计量以下电能资料: l 分时计量功效,即可按对应时段分别累计、存放总、尖、峰、平、谷有功电能、 无功电能; 分别计量正反向有功、无功分相电能。 l 全部电能资料均可存放目前及最近 12 个月数据,显示目前及上月、上上月 资料。 其中: l 四象限无功电能除能分别统计、显示外,还可经过软件编程,实现组合无功 1 和 组合无

10、功 2 计算、统计、显示。(注:循环显示组合无功 1 和组合无功 2,但 可按显和采集四象限无功量)。 l 分相正、反向有功无功电能,对三相四线来讲,是指 A、B、C 三相各相正、反 向有功无功电能;对三相三线来讲,是指 AB、BC 相各相正、反向有功无功电 三相四线费控智能电能表使用说明书 - 8 - 能。 l 电能量显示和统计位数可软件设置(小数位数可在 04 位之间设置),默认为 6 位整数、2 位小数;有功电能单位为 kWh,无功电能单位为 kvarh。 3.1.3 最大需量计量功效 最大需量计算方法可依据用户要求选择“滑差式”或“区间式”,默认为“滑 差式”。 “滑差式”计算最大需量

11、时,需量周期和滑差时间可根据 DL/T614- 中定 义设置:需量周期可在 5、10、15、30、60min 中选择,滑差时间可在 1、2、3、5 中 选择。需量周期应为滑差时间 515 整数倍。出厂默认设置为:需量周期为 15min, 滑差时间为 1min。 “区间式”计算最大需量时,将滑差时间设置成和需量周期相同即可。 电表可计量以下最大需量资料: l 总及各费率正、反向有功最大需量及其发生时间; l 总及各费率正、反向无功最大需量及其发生时间; 全部需量资料均可存放目前及最近 12 个月数据,显示目前及上月资料。 需量显示和统计位数为 2 位整数、4 位小数;有功最大需量单位为 kW,无

12、功最 大需量单位为 kvar,最大需量发生时间统计为月、日、时、分、秒。 3.1.4 电参量测量功效 项目 数据内容 数据格式 单位 三相四线 三相三相 实时有功功率 P P 总、PA、PB、PC P 总、PAB、PCB 2 位整数、4 位小数 kW 实时无功功率 Q Q 总、QA、QB、QC P 总、PAB、PCB 2 位整数、4 位小数 kvar 实时视在功率 S S 总、SA、SB、SC P 总、PAB、PCB 2 位整数、4 位小数 kVA 实时电压 U UA、UB、UC UAB、UCB 4 位整数、2 位小数 V 实时电流 I IA、IB、IC IA、IC 2 位整数、3 位小数 A

13、 功率因数 A、B、C AB、CB 1 位整数、3 位小数 有功功率方向实时状态及无功功率象限实时状态,经过液晶左上角“象限 指示符”指示:三相四线费控智能电能表使用说明书 - 9 - l 指示为第象限时,表示目前有功功率为正向,无功处于第象限; l 指示为第象限时,表示目前有功功率为反向,无功处于第象限; l 指示为第象限时,表示目前有功功率为反向,无功处于第象限; l 指示为第象限时,表示目前有功功率为正向,无功处于第象限; 电压实时状态经过液晶下方“电压指示符”(“Ua”、“Ub”、“Uc”)指示,“Ua” 指示 A 相,“Ub”指示 B 相,“Uc”指示 C 相。当某相电压正常时,对应

14、相别“电压 指示符”常显;当某相电压失压时,对应相别“电压指示符”闪烁。 3.2、电压监测功效 3.2.1 失压概念 l 在三相供电系统中,某相负荷电流大于开启电流,但电压线路电压低于电能 表参比电压 78时,且连续时间大于 1 分钟,此种工况称为失压。 l 若三相电压均低于电能表临界电压,且负荷电流大于 5额定(基础)电流 工况,称为全失压。 3.2.2 失压判定 l 起动电压:可软件设置。默认为低于 78Un; l 恢复电压:可软件设置,默认为高于 85%Un2V; l 电流判定阀值:可软件设置,默认为大于电表起动电流; l 判定起始延时:可软件设置,默认为 60 秒。 3.2.3 失压统

15、计 当电压、电流满足失压判定阀值,但连续时间未到 1 分种时,此时电表光报警, 但不进行任何统计。只有在连续时间超出 1 分种后,方开启对应统计功效。 在失压状态时,电表光报警,显示对应故障画面(见“3.3 故障报警显示”),失 压状态下,液晶下方其对应相“电压指示符”闪烁。并能显示和统计对应事件和 以下内容: 项目 数据内容 数据格式 单位 失压累计时间 总及 A、B、C 三相 分钟 分钟 失压累计次数 总及 A、B、C 三相三相四线费控智能电能表使用说明书 - 10 - 失压累计电量 总及 A、B、C 三相 XXXXXX.XX kWh 失压最近 10 次出现时间 总及 A、B、C 三相 年

16、月日时分 注:失压累计电量为正常相所运行电量。 假如两相同时处于失压状态但电表处于工作状态下时,电表除在总失压统计中 统计该次统计外,同时在对应相别失压统计中同时统计该次统计。 3.2.4 全失压判定、统计功效 当三相电压全部失压,且电表无显示,假如此时电表电流回路电流5Ib 时,电表 判定为“全失压”(或称“故障停电”),此时电表能统计对应事件,并统计全失压累 计时间、全失压累计次数及此次全失压出现时间。 3.3、电流监测功效 3.3.1 失流统计功效 当电表有三相工作电压时,三相电流中任一相或两相小于开启电流,且任一相 电流大于所设定电流下限阀值(默认为 5),电表声光报警,连续 60 秒

17、后(可设 置),电表判定为失流。 在失流状态下,电表声光报警,显示对应故障画面(见“3.3 故障报警显示”), 并统计对应事件和以下内容: 项目 数据内容 数据格式 单位 失流累计时间 总及 A、(B)、C 三相 分钟 分钟 失流累计次数 总及 A、(B)、C 三相 失流最近 10 次出现时间 总及 A、(B)、C 三相 年月日时分 注:失流累计电量为正常相所运行电量。 假如两相同时处于失流状态但电表处于工作状态下时,电表除在总失流统计中 统计该次统计外,同时在对应相别失流统计中同时统计该次统计。 四、功效 4.1、报警功效 当电能表出现失压、失流、逆相序、过载、功率反向、电池欠压等报警事件或

18、收 到远程报警命令时,电能表红色报警灯常亮,蜂鸣器间歇报警,而且电表输出报警继 电器信号,蜂鸣器报警时,可经过按按键关闭,当事件恢复正常后各路报警信号自动 撤消。三相四线费控智能电能表使用说明书 - 11 - 4.2、断电控制 电能表接收远程售电系统下发拉闸、许可合闸指令时,经过严格密码验证及 安全认证后,电能表自动切断用户负载或恢复用户供电。 4.3、开盖报警 当电能表在交流供电时,如上盖被打开,则自动统计十次开盖开始时间和结束 时间。 4.4、停电 停电后电表自动进入等候状态,确保时钟、百年日历不受停电影响。不挥发性存 贮器可永久保留数据,确保因电池失效后,永久保留昨天电表各项运行信息及上

19、月各 项信息。确保电表发生任何意外,数据不丢失。在自动抄表时段停电,上电后电能表 将自动补抄。 4.5、时段控制 电表可含有多套费率时段,每套费率时段整年可设置多个时区,每个时区 24 小 时设置 14 个日时段,4 个费率(尖、峰、平、谷)。 电表含有一套备用时段,备用时段启用时间可预先设定,电表运行到设定时间 后自动替换原时段。 在严格密码验证及安全认证情况下,可经过远程对电能表内费率时段表等 参数进行设置。 4.6、自动结算功效 l 电表运行到预置“月末结算日时”时,电表自动将该时刻电能量、需量、 电压合格率等数据转存为上月数据,同时将目前最大需量数据清零,上月资料 转存为上上月数据,依

20、这类推。电表可存放 12 个月历史电量。这里 “月”是按“月末结算日时”来划分。 l “月末结算日时”可设置为 128 日任意整点,默认为“1 日 0 时”。假如“结 算日时”“日”大于 28 日或为 0 日时,则认为不自动结算。 l 最近 12 个月历史数据可经过任一通讯口读取,最近 2 个月历史数据可通 过查看 LCD 显示读取。 l 除“月末结算日时”外,电表还可依据用户要求,设置多个“结算日时”,电 表运行到该“结算日时”时,电表自动冻结该时刻电能量、需量等数据,该 数据可经过 RS485、红外、光电或其它通讯接口读取,运行到下个自然月时自三相四线费控智能电能表使用说明书 - 12 -

21、 动覆盖。 4.7、 数据冻结功效 l 经过通讯口,可对电表进行广播数据冻结。广播资料冻结分为:定时冻结、瞬 时冻结、约定冻结和日冻结,冻结内容及数据标识符应符合 DL/T 645 及其立案文件要求,冻结数据可经过 RS485 或红外通讯口读取。 l 定时冻结:根据指定时刻、时间间隔冻结电能量数据,每个冻结量最少保留 12 次。 l 瞬时冻结:在非正常情况下,冻结目前全部电量数据、日历和时间和关键 测量数据。瞬时冻结量保留最终 3 次数据。 l 约定冻结:在新老两种费率/时段转换或电力企业认为有特殊要求时,在约定 时刻冻结该时刻电能量和其它关键数据。 l 日冻结:存放天天零点电能量,可存放 2

22、 个月数据量。 4.8、 事件统计功效 l 电表含有以下最近 10 次事件统计功效,也可依据用户要求,增加事件记 录类型和事件统计次数。事件统计可经过任意一个通讯接口读取,用于电 表运行异常分析。 l 统计编程总次数,最近 10 次编程时刻、操作者代码、编程项数据标识。 l 统计需量清零总次数,最近 10 次需量清零时刻、操作者代码。 l 统计校时总次数(不包含广播校时),最近 10 次校时时刻、操作者代码。 l 统计各相失压总次数,最近 10 次失压发生时刻、结束时刻及对应电能量 数据等信息。 l 统计各相断相总次数,最近 10 次断相发生时刻、结束时刻及对应电能量 数据等信息。 l 统计各

23、相失流总次数,最近 10 次失流发生时刻、结束时刻及对应电能量 数据等信息。 l 统计最近 10 次电流不平衡发生、结束时刻及对应电能量数据。 l 统计电压(流)逆相序总次数,最近 10 次发生时刻、结束时刻及其对应电 能值量数据。 l 统计开表盖总次数,最近 10 次开表盖事件发生、结束时刻。 l 统计开端钮盖总次数,最近 10 次开端钮盖事件发生、结束时刻。三相四线费控智能电能表使用说明书 - 13 - l 永久统计电能表清零事件发生时刻及清零时电能量数据。 l 统计各相过负荷总次数、总时间,最近 10 次过负荷连续时间。 l 统计掉电总次数,最近 10 次掉电发生及结束时刻。 l 统计全

24、失压总次数,最近 10 次全失压发生时刻、结束时刻、及对应电流 值。 l 可抄读每种事件统计总发生次数和(或)总累计时间。 4.9、 通讯功效 4.9.1 通讯接口及规约 l 电表有 1 路全隔离 RS485 通讯接口(依据用户要求)、1 路调制型红外通讯接 口。通讯回路间相互独立,一个通道损坏,并不影响其它通道正常工作。 RS485 通讯波特率可在 12009600bps 范围内设定,红外通讯波特率默认为 1200bps。 l 通讯规约在满足 DL/645- 也可依据用户要求,内嵌其它通讯规约。 l RS485 通讯接口和电表内部电路经过光耦,并采取防雷击、抗过压设计,能 承受交流 380V

25、、历时 2 分钟不损坏。 4.9.2 编程许可和限制 经过通讯接口对电能表进行编程时注意,为了保护电表内部数据可靠性,电 能表含有编程开关和编程密码双重防护方法,以预防非授权人进行编程操作。 4.9.3 软硬件保护 l 硬件保护 采取按键形式,设置在可封印铭牌盖下,打开铭牌盖才可触及到该按键。编 程开关能够切换电能表许可编程及严禁编程状态,硬件编程开关即为“编程”键。“编 程”键在电表面板下部侧翻盖下,侧翻盖可铅封以预防非授权人操作。 按下“编程”键,电表液晶下方将显示“ ”符号(硬件开锁指示符)时, 表示硬件开锁成功,此时电表处于“编程许可”状态。电能表若在许可编程状态下中 止操作超出 24

26、0 分钟后,电表将自动闭锁,此时“硬件开锁指示符”消失。 当处于“编程许可”状态时,方可许可对电表进行多种编程操作;当处于“非 编程许可”状态时,除了能进行天天 5 分钟内广播校时外和读表操作不受编程开关 控制,严禁其它全部编程操作。 l 软件保护三相四线费控智能电能表使用说明书 - 14 - 电能表密码分两种:管理员密码,操作员密码。按 DL/T 645 要求,管理 员密码为 02 级,操作员密码为 04 级。管理员 02 级密码出厂初始设置为“000000”, 操作员 04 级密码出厂初始设置为“111111”。对电能表进行编程操作时,需先按下编 程开关,正确输入编程密码后,方可进入编程模

27、式,许可编程。假如连续 3 次输入编 程密码错误,电能表自动闭锁编程功效 24 小时。 4.9.4 载波通讯 载波通信模块接口通信协议采取 DL/T 645 多功效电能表通信协议及 其立案文件;载波模块和集中器接口通信协议采取 Q/GDW用电信息采集系统集中器 和下行通信模块当地接口通信协议。电力线载波信道试验线路噪声低于 300mV,信 道上介入衰减量可调电力线衰耗器,同时加入白噪声,使信噪比为 15dBm。载波通 信模块外置并能够拔插,模块尺寸以下: 五、电表使用方法 5.1、调整、校验 5.1.1 调整:电能表在出厂前经精心调试并检验合格后加装铅封,出厂后通常无需 调整。 5.1.2 校

28、验:该表有功、无功电能脉冲经过光耦输出,光耦发射极并接在一起, 测试时为确保测量精度,对不一样试验点(电流在 0.5%Ib4Ib 范围内)测试 采集脉冲数应伴随电流增加递增,并在(18)个脉冲数内合理选择。 5.2、安装 5.2.1 电能表在出厂前经检验合格并加以铅封。 5.2.2 电能表底板应固定在坚固耐火墙上,提议安装高度为 1.7 米左右,空气中 无腐蚀性气体。三相四线费控智能电能表使用说明书 - 15 - 5.2.3 电能表外形尺寸: 跳闸 报警 有功 无功 红外 RXD TXD三相四线费控智能电能表使用说明书 - 16 - 5.2.4 电能表应根据以下接线图正确接线: 13 14 1

29、5 16 17 18 19 20 21 22 23 24 25 26 27 28 常 报 警 常 报 警 跳 闸 常 公 共 跳 闸 跳 闸 有 功 校 表 高 无 功 校 表 高 公 共 地 多 功 能 口 高 多 功 能 口 低 485 接口1 + - + + - + - A1 B1 - A2 B2 功效端子接线图 开 闭 开 公 共 外置负荷开关电能表功效端子接线图三相四线费控智能电能表使用说明书 - 17 - 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 报 警 常 报 警 公 有 功 校 表 高 无 功 校 表 高 公 共 地 多 功

30、 能 口 高 多 功 能 口 低 485 接口1 + - + + - + - A1 B1 - A2 B2 功效端子接线图 开共 内置负荷开关电能表功效端子接线图 5.3、抄表 供电部门可经过 RS485 串行通讯口或使用手持电脑红外遥控抄录电表上月计 量信息,目前计量信息、表参数信息。也能够经过抄表卡或用户电卡抄录上月、当月 计量信息。抄录信息内容以下: 目前及上月有功、无功总电量;目前及上月有功、无功、尖、峰、平、谷各时段 电量;目前及上月有功各时段最大需量及该需量出现日期、时间;目前及上月无功 总最大需量及出现日期、时间;目前及上月功率因数、缺相相序、缺相累计时间、 缺相累计用电量及最终一

31、次缺相出现日期、时间;目前及上月电费(注:预付费方法 时,此费在电表内已结算清;先用电后付款方法时,此费是缴上月电费依据),欠 电费(仅适适用于预付费方法),抄表年、月、日、时、分。 注:自动抄表日不能设定为 29、30、31 日,如预置自动抄表日,则自动抄表时最大 需量自动清零,同时锁定上月计量信息。 如将抄表日设定为 1 日,则抄表日零点为月末抄表日。 如设置抄表日期为 0 月 0 日,用 IC 卡抄表时需手动最大需量清零,用红外抄 表,则首次抄表时最大需量清零。 5.4、更换电池 本表装有一块 3.6V 1.2 Ah 不可充环境保护锂电池,两块 3.0V 1.4 Ah 不可充环境保护 锂

32、电池: 一个 3.6V 1.2 Ah 不可充环境保护锂电池为时钟电池,用于在停电状态下维持电表 低功耗运行,它直接焊接在 PCB 板上,其工作寿命10 年,通常不用更换。 另两个 3.0V 1.4 Ah 不可充环境保护锂电池为外部电池,用于电表停电状态下 LCD三相四线费控智能电能表使用说明书 - 18 - 停电显示电源,它安装在电池仓中。电池仓在面板下部可铅封侧翻盖内。 用户能够根据以下方法更换电池仓中电池,更换电池应在电表正常工作时进行。 具体操作方法以下: 1、去掉铅封,打开侧翻盖; 2、取出电池仓中电池,将新电池放入(注意正负极); 3、将电池仓门关闭压紧,合上侧翻盖,打上铅封。 5.

33、5、最大需量清零 当抄表日在 128 日之间时,电能表自动在设定结算日整点运行信息抄表保 存,然后清零当月最大需量。抄表日出厂默认值为月初零点。若抄表日不在此范围 内,用户则能够经过 RS485、红外,对电能表进行最大需量清零。此操作每个月仅允 许进行一次。 六、显示 电表显示内容可经过 RS485 任意选项,被选项内容 5 秒钟循环显示,也可键 控显示循显内容,键控显示画面可固定显示 1 分钟,1 分钟后无键控信号。电表自动 恢复 5 秒循显。全显示画面图: 6.1、显示画面符号定义 液晶显示符号所代表意义以下所表示: l “ ” 目前运行象限指示。 l “ ” 指示分相电压、电流、功率、功

34、率因数。 三相四线费控智能电能表使用说明书 - 19 - l “ ” 和数据显示相对应单位符号 l “”代表第 1、2 套时段。 l “ ” 时钟电池欠压指示 l “ ” 停电抄表电池欠压指示 l “ ” 无线通信在线及信号强弱指示 l “ ” 载波通信指示 l “ ”指示红外通信,假如同时显示“1”表示第 1 路 485 通信,显示“2”表 示第 2 路 485 通信 l “ ”许可编程状态指示 l “ ”三次密码验证错误指示 l “ ”试验室状态 l “ ”报警指示 l “ ” 三相实时电压状态指示,Ua、Ub、Uc 分别对于 A、B、C 相电压, 某相失压时,该相对应字符闪烁;某相断相时

35、则不显示。 l “ ” 三相实时电流状态指示,Ia、Ib、Ic 分别对于 A、B、C 相电流。 某相失流时,该相对应字符闪烁;某相电流小于开启电流时则不显示。某相 功率反向时,显示该相对应符号前“ ” l “ ” 指示目前运行第“1、2、3、4”阶梯电价 l “ ” 指示目前使用第 1、2 套阶梯电价 l “尖峰平谷” 指示目前费率状态(尖峰平谷) 6.2、循显画面 类型 显示代码 显 示 内 容 说 明 目前日期 XX.XX.XX 目前时间 XX.XX.XX 目前组合有功总电量 XXXXXX.XX kWh 目前正向有功总电量 XXXXXX.XX kWh 目前正向有功尖电量 XXXXXX.XX

36、 kWh三相四线费控智能电能表使用说明书 - 20 - 自 动 循 环 显 示 目 目前正向有功峰电量 XXXXXX.XX kWh 目前正向有功平电量 XXXXXX.XX kWh 目前正向有功谷电量 XXXXXX.XX kWh 目前正向有功总最大需量 XX. XXXX kW 1 目前第 1 象限无功总电量 XXXXXX.XX kvarh 目前第 2 象限无功总电量 XXXXXX.XX kvarh 目前第 3 象限无功总电量 XXXXXX.XX kvarh 目前第 4 象限无功总电量 XXXXXX.XX kvarh 目前反向有功总电量 XXXXXX.XX kWh 目前反向有功尖电量 XXXXXX

37、.XX kWh 目前反向有功峰电量 XXXXXX.XX kWh 目前反向有功平电量 XXXXXX.XX kWh 目前反向有功谷电量 XXXXXX.XX kWh 按 键 显 示 项 目 目前日期 XX.XX.XX 目前时间 XX.XX.XX 目前组合有功总电量 XXXXXX.XX kWh 目前正向有功总电量 XXXXXX.XX kWh 目前正向有功尖电量 XXXXXX.XX kWh 目前正向有功峰电量 XXXXXX.XX kWh 目前正向有功平电量 XXXXXX.XX kWh 目前正向有功谷电量 XXXXXX.XX kWh 目前正向有功总最大需量 XX. XXXX kW 目前正向有功总最大需量发

38、生日期 XX.XX.XX 目前正向有功总最大需量发生时间 XX.XX.XX 目前反向有功总电量 XXXXXX.XX kWh 目前反向有功尖电量 XXXXXX.XX kWh 目前反向有功峰电量 XXXXXX.XX kWh 目前反向有功平电量 XXXXXX.XX kWh三相四线费控智能电能表使用说明书 - 21 - 按 键 显 示 项 目 目前反向有功谷电量 XXXXXX.XX kWh 目前反向有功总最大需量 XX. XXXX kW 目前反向有功总最大需量发生日期 XX.XX.XX 目前反向有功总最大需量发生时间 XX.XX.XX 目前第 1 象限无功总电量 XXXXXX.XX kvarh 目前第

39、 2 象限无功总电量 XXXXXX.XX kvarh 目前第 3 象限无功总电量 XXXXXX.XX kvarh 目前第 4 象限无功总电量 XXXXXX.XX kvarh 上 1 月正向有功总电量 XXXXXX.XX kWh 上 1 月正向有功尖电量 XXXXXX.XX kWh 上 1 月正向有功峰电量 XXXXXX.XX kWh 上 1 月正向有功平电量 XXXXXX.XX kWh 上 1 月正向有功谷电量 XXXXXX.XX kWh 上 1 月正向有功总最大需量 XX. XXXX kW 上 1 月正向有功总最大需量发生日期 XX.XX.XX 上 1 月正向有功总最大需量发生时间 XX.X

40、X.XX 上 1 月反向有功总电量 XXXXXX.XX kWh 上 1 月反向有功尖电量 XXXXXX.XX kWh 上 1 月反向有功峰电量 XXXXXX.XX kWh 上 1 月反向有功平电量 XXXXXX.XX kWh 上 1 月反向有功谷电量 XXXXXX.XX kWh 上 1 月反向有功总最大需量 XX. XXXX kW 上 1 月反向有功总最大需量发生日期 XX.XX.XX 上 1 月反向有功总最大需量发生时间 XX.XX.XX 上 1 月第 1 象限无功总电量 XXXXXX.XX kvarh 上 1 月第 2 象限无功总电量 XXXXXX.XX kvarh 上 1 月第 3 象限

41、无功总电量 XXXXXX.XX kvarh 上 1 月第 4 象限无功总电量 XXXXXX.XX kvarh 电能表通信地址(表号)低 8 位 XXXXXXXX 电能表通信地址(表号)高 4 位 XXXX 通信波特率 XXXXXX三相四线费控智能电能表使用说明书 - 22 - 按 键 显 示 项 目 有功脉冲常数 XXXXXX imp/kWh 无功脉冲常数 XXXXXX imp/kvarh 时钟电池使用时间 XXXXXXXX 最近一次编程日期 XX.XX.XX 最近一次编程时间 XX.XX.XX 总失压次数 XXXXXX 总失压累计时间 XXXXXX 最近一次失压起始日期 XX.XX.XX 最

42、近一次失压起始时间 XX.XX.XX 最近一次失压结束日期 XX.XX.XX 最近一次失压结束时间 XX.XX.XX 最近一次 A 相失压起始时刻正向有功电量 XXXXXX.XX kWh 最近一次 A 相失压结束时刻正向有功电量 XXXXXX.XX kWh 最近一次 A 相失压起始时刻反向有功电量 XXXXXX.XX kWh 最近一次 A 相失压结束时刻反向有功电量 XXXXXX.XX kWh 最近一次 B 相失压起始时刻正向有功电量 XXXXXX.XX kWh 最近一次 B 相失压结束时刻正向有功电量 XXXXXX.XX kWh 最近一次 B 相失压起始时刻反向有功电量 XXXXXX.XX

43、kWh 最近一次 B 相失压结束时刻反向有功电量 XXXXXX.XX kWh 最近一次 C 相失压起始时刻正向有功电量 XXXXXX.XX kWh 最近一次 C 相失压结束时刻正向有功电量 XXXXXX.XX kWh 最近一次 C 相失压起始时刻反向有功电量 XXXXXX.XX kWh 最近一次 C 相失压结束时刻反向有功电量 XXXXXX.XX kWh A 相电压 XXX.X V B 相电压 XXX.X V C 相电压 XXX.X V A 相电流 XXX. XXX A B 相电流 XXX. XXX A C 相电流 XXX. XXX A 瞬时总有功功率 XX.XXXX kW 瞬时 A 相有功功

44、率 XX.XXXX kW三相四线费控智能电能表使用说明书 - 23 - 瞬时 B 相有功功率 XX.XXXX kW 瞬时 C 相有功功率 XX.XXXX kW 瞬时总功率因数 X.XXX 瞬时 A 相功率因数 X.XXX 瞬时 B 相功率因数 X.XXX 瞬时 C 相功率因数 X.XXX 结算日 XX.XX 6.3、故障报警显示 电能表在运行中自动进行失压、失流、ESAM 错误、控制回路错误等故障检测, 故障发生时声光报警,液晶提醒画面以下: 错误代码含义以下: 序号 错误代码 故障信息 0 Err - - 00 工作正常 1 Err - - 01 控制回路错误 2 Err - - 02 ES

45、AM 错误 3 Err - - 03 内卡初始化错误 4 Err - - 04 时钟电池欠压 5 Err - - 05 内部程序错误 6 Err - - 06 存放器故障或损坏 7 Err - - 07 时钟故障 8 Err - - 51 过载 9 Err - - 52 电流严重不平衡三相四线费控智能电能表使用说明书 - 24 - 10 Err - - 53 过压 11 Err - - 54 功率因数超限 12 Err - - 55 超有功需量报警事件 13 Err - - 56 有功电能方向改变 七、通讯 利用红外或 RS485 通讯接口可设置、抄取电能表参数和用户用电信息。为了安 全可靠,

46、在设置时间、日期等参数时需要试验室状态下安全认证开锁,才能够进行 设置。 八、运输贮存和确保期限 8.1、运输 电能表运输和存贮不应受到猛烈冲击,小心轻放,且按包装箱上“向上”“防 潮”要求放置。应符合 GB/T15464-1995仪器仪表包装通用技术条件要求运输 贮存。 8.2、贮存 贮存环境-2570,相对湿度不超出 85%,空气中不应含腐蚀性气体。电能 表在仓库里保留应放在台架上,拆箱后单只包装电能表叠放高度不超出 5 块,整箱 叠放高度不超出 5 箱。 8.3、修理及更换 电能表自出厂日期起三年内,在用户遵守说明书要求要求,并在铅封完整条 件下,电能表不符合技术条件所要求要求时,给无偿修理或更换。
