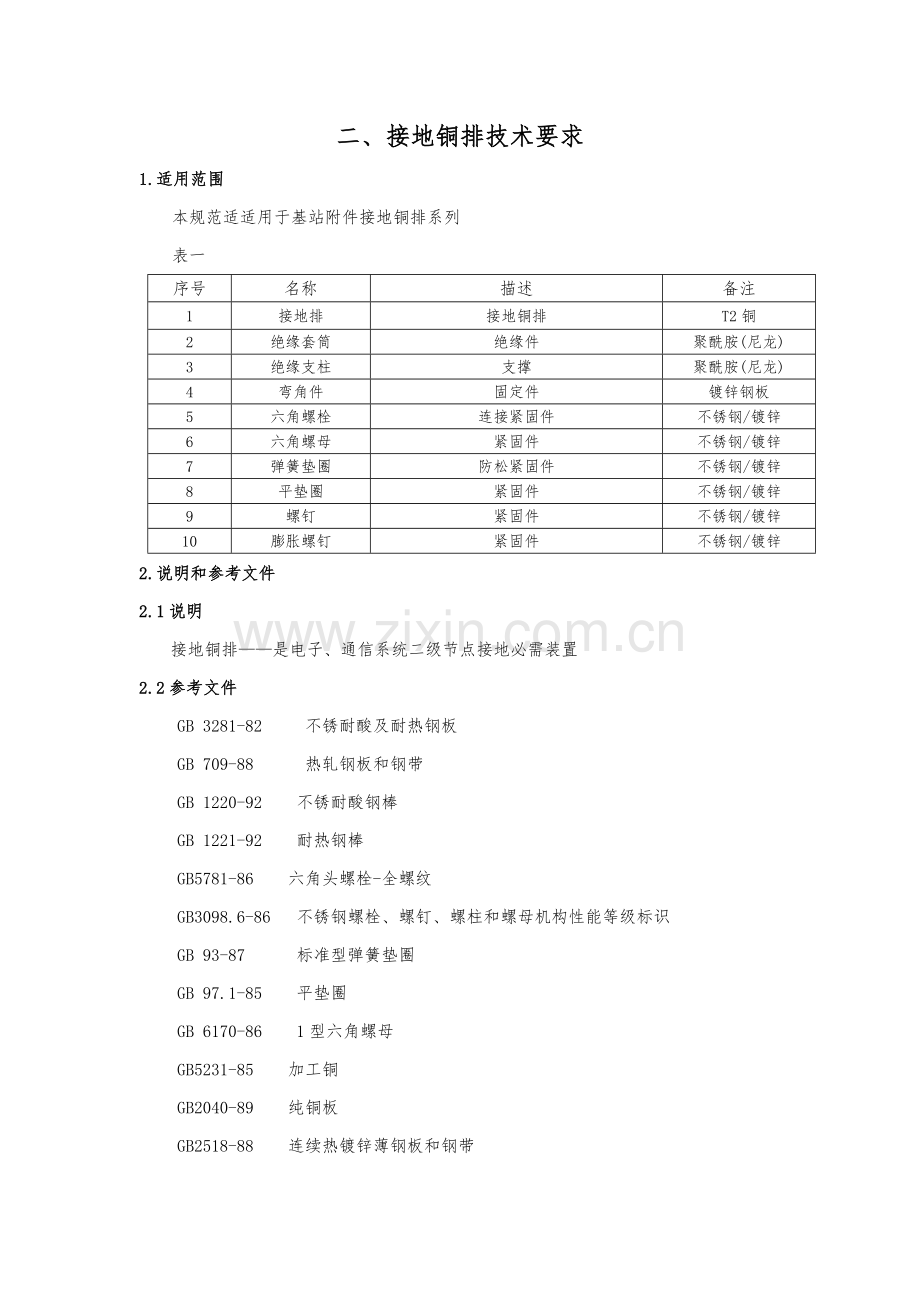

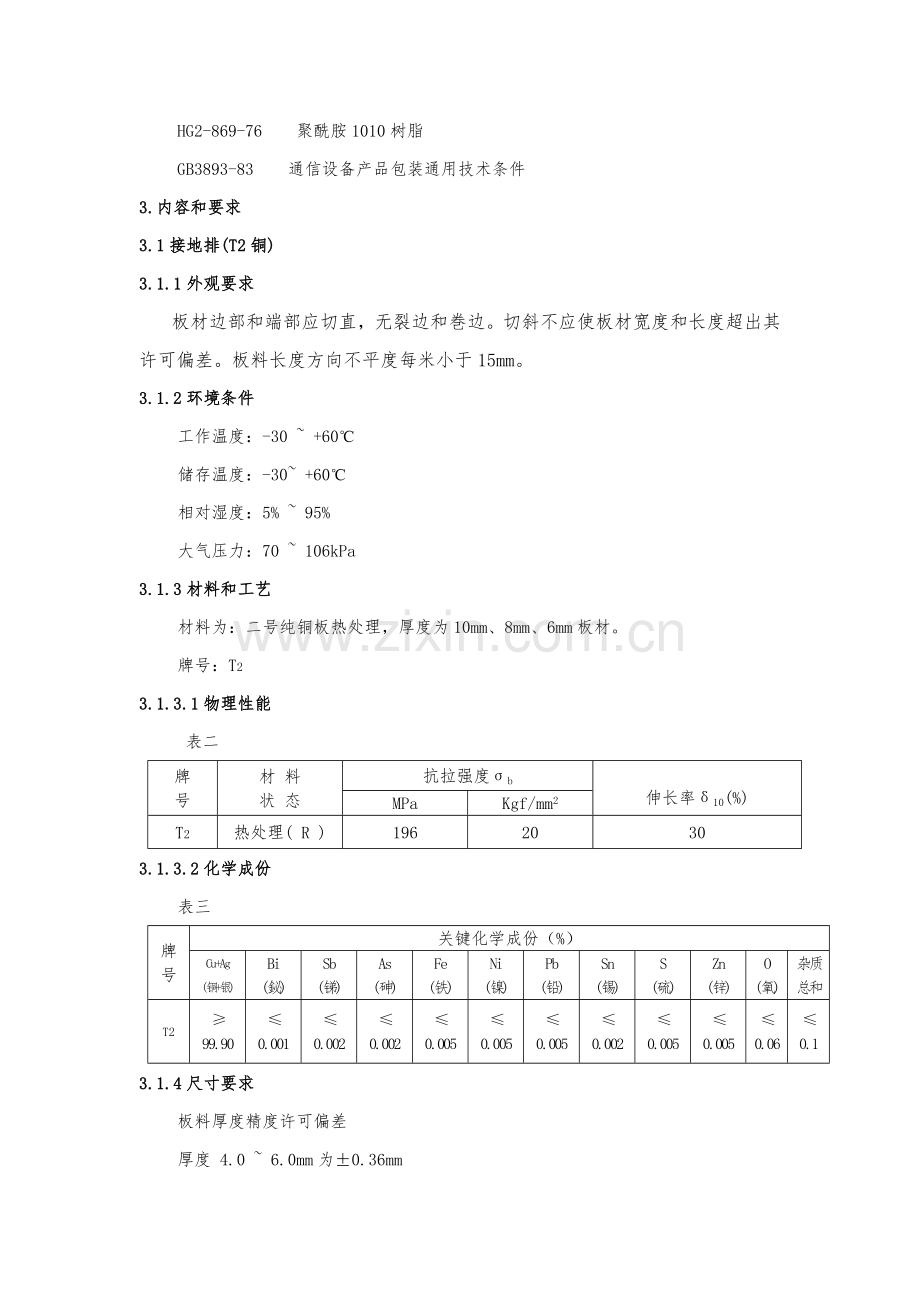

二、接地铜排技术要求1.适用范围本规范适适用于基站附件接地铜排系列表一序号名称描述备注1接地排接地铜排T2铜2绝缘套筒绝缘件聚酰胺(尼龙)3绝缘支柱支撑聚酰胺(尼龙)4弯角件固定件镀锌钢板5六角螺栓连接紧固件不锈钢/镀锌6六角螺母紧固件不锈钢/镀锌7弹簧垫圈防松紧固件不锈钢/镀锌8平垫圈紧固件不锈钢/镀锌9螺钉紧固件不锈钢/镀锌10膨胀螺钉紧固件不锈钢/镀锌2.说明和参考文件2.1说明接地铜排是电子、通信系统二级节点接地必需装置2.2参考文件GB 3281-82 不锈耐酸及耐热钢板GB 709-88 热轧钢板和钢带GB 1220-92 不锈耐酸钢棒GB 1221-92 耐热钢棒GB5781-86 六角头螺栓-全螺纹GB3098.6-86 不锈钢螺栓、螺钉、螺柱和螺母机构性能等级标识GB 93-87 标准型弹簧垫圈GB 97.1-85 平垫圈GB 6170-86 1型六角螺母GB5231-85 加工铜GB2040-89 纯铜板GB2518-88 连续热镀锌薄钢板和钢带HG2-869-76 聚酰胺1010树脂GB3893-83 通信设备产品包装通用技术条件3.内容和要求3.1接地排(T2铜) 3.1.1外观要求板材边部和端部应切直，无裂边和巻边。切斜不应使板材宽度和长度超出其许可偏差。板料长度方向不平度每米小于15mm。3.1.2环境条件工作温度：-30 +60储存温度：-30 +60相对湿度：5% 95%大气压力：70 106kPa3.1.3材料和工艺材料为：二号纯铜板热处理，厚度为10mm、8mm、6mm板材。牌号：T23.1.3.1物理性能表二牌号材 料状 态抗拉强度b伸长率10(%)MPaKgf/mm2T2热处理( R )19620303.1.3.2化学成份表三牌号关键化学成份（%）Cu+Ag(铜+银)Bi(鉍)Sb(锑)As(砷)Fe(铁)Ni(镍)Pb(铅)Sn(锡)S(硫)Zn(锌)O(氧)杂质总和T299.900.0010.0020.0020.0050.0050.0050.0020.0050.0050.060.13.1.4尺寸要求板料厚度精度许可偏差厚度 4.0 6.0mm为0.36mm厚度 8.0 12.0mm为0.60mm板料宽度精度许可偏差4mm，长度许可偏差+14mm3.2弯角件 3.2.1外观要求外观不得有分层，表面不得有裂纹、气泡、夹杂、结疤，不得有肉眼可见缩孔残余、裂纹和夹杂。经酸洗供给钢板表面不得有氧化皮和酸洗痕迹，板料不平度每米小于15mm。3.2.2环境条件工作温度：-30 +60储存温度：-30 +60相对湿度：5% 95%大气压力：70 106kPa3.2.3材料和工艺材料为：锌层重量类别为275，表面结构类别为：正常锌花，一般精度，公称厚度为2.5mm冷轧连续热镀锌薄钢板。表面镀层应均匀，不得有裂纹、夹杂和露钢。锌层弯曲，距试样边部5mm以外不许可出现锌脱落，但许可表面出现不露钢基裂纹。钢基冷弯，试样弯曲处不许可出现裂纹和分层。3.2.3.1物理性能表四加工性能锌层钢基锌层符号180弯曲试验d-弯心直径a-试样厚度抗拉强度b伸长率(%)MPaKgf/mm2SC(深冲)275d=02703802839303.2.4尺寸要求板料厚度精度许可偏差厚度2.0为0.10mm板料宽度精度许可偏差+8mm，长度许可偏差+0.005X公称长度其它尺寸按日海企业图纸加工。3.3六角螺母、六角螺栓、弹簧垫圈、平垫圈、螺钉、膨胀螺钉不锈钢3.3.1外观要求外观不得有分层，表面不得有裂纹、气泡、夹杂、结疤，不得有肉眼可见缩孔残余、裂纹和夹杂。经酸洗供给钢板表面不得有氧化皮和酸洗痕迹。 3.3.2环境条件 同3.1.23.3.3材料和工艺材料为不锈钢，要求防酸及高韧性性能，能在露天长时间不变形、不氧化，不锈蚀。各锐边采取倒毛刺工艺，确保安装安全。3.3.4尺寸要求假如日海企业无特殊要求，尺寸一律参摄影关国家和行业标准。3.4六角螺母、六角螺栓、弹簧垫圈、平垫圈、螺钉、膨胀螺钉钢镀锌3.4.1外观要求外观不得有分层，表面不得有裂纹、气泡、夹杂、结疤，不得有肉眼可见缩孔残余、裂纹和夹杂。要求采取表面镀锌方法预防氧化，镀层不许可有脱落和局部未镀现象。3.4.2环境条件 同3.1.23.4.3材料和工艺材料为钢，表面不处理，氧化，镀锌钝化，要求防酸及高韧性性能，能在露天长时间不变形、不氧化。各锐边采取倒毛刺工艺，确保安装安全。3.4.4尺寸要求尺寸一律参摄影关国家和行业标准。3.5绝缘套筒、绝缘支柱3.5.1外观要求 表面应平整光滑，没有裂纹、气泡、分层、外来杂质和损伤。3.5.2环境条件工作温度：-30 +60储存温度：-30 +60相对湿度：5% 95%大气压力：70 106kPa3.5.3材料和工艺材料为：聚酰胺(尼龙)1010树脂, 白色半透明均匀颗粒，要求常温下拉伸、冲击、疲惫性能及耐油性很好;摩擦系数小， 耐磨和自润滑性优良。3.5.3.1物理性能表五材料名称抗拉强度弯曲强度断裂伸长率(%)冲击强度MpaKgf/cm2MpaKgf/cm2J/cm2Kgf.cm/cm2聚酰胺10104950068.670010044.14503.5.4尺寸要求尺寸按图纸加工。4包装、运输、贮存4.1包装包装箱分为外包装和内包装，外包装尺寸不做要求。包装数量必需统一规范，方便于清点数量。包装箱内需附带包装清单。内外包装箱标签文字及标识应整齐、清楚、耐久。包装箱不得有严重破损现象。4.2运输包装后产品应能以任何交通工具运往任何地点。在长途运输时，不许可经受雨、雪或液体物资淋袭和机械损伤。4.3贮存产品应可贮存在环境温度为-10 +40，相对湿度80%以下，周围无酸性、碱性或其它腐蚀气体仓库中。有包装产品自交付日起，贮存期为十二个月，贮存期内不应发生任何损坏。三、铜铁转换条技术规范1.铜段材质为4mm紫铜板，表面镀锌处理，请明确铜含量，要求铜含量大于99.7%。2.铁段材质为钢板，请明确钢材产地，并说明钢板型号和厚度。3.实施标准：YD/T585- 通信用配电设备。使用环境：环境温度：0+40相对湿度：90%（+20）电气性能:绝缘电阻：配电设备中，各带电回路导体之间及任一导体和机壳（或地）之间绝缘电阻30M接触电阻：4KA 抗电强度：AC2500V，50Hz,1min,不击穿，无飞弧。4.报价要求满足规格铜段100*40mm*4mm（长宽厚），扁铁段（含连接段）40*4*500，焊接段大于40mm。5.铜铁转换条铁段不需打孔，铜段打一个14mm孔；焊接段采取四面铜焊接，焊接处应均匀、牢靠、无裂缝、无夹渣、无显著变形或烧穿等缺点。铜铁表面全部采取镀锌处理，颜色均匀一致，表面整齐美观，无起泡、裂纹或流痕等缺点。铜铁重合处对角线位置采取螺丝固定，螺栓两端表面焊接打磨平整（铜板做沉孔，扁铁需攻丝）。四、铜鼻子技术规范1. 铜鼻子按GB/T14315-标准，材质为紫铜管和紫铜板，表面镀锡处理，要求铜含量99.7%。2.铜鼻子需表面光洁、无毛刺、无裂纹、焊缝强度高、通电性能好、抗电化腐蚀、使用寿命长。3.直流电阻试验时电阻比率K1.0。
