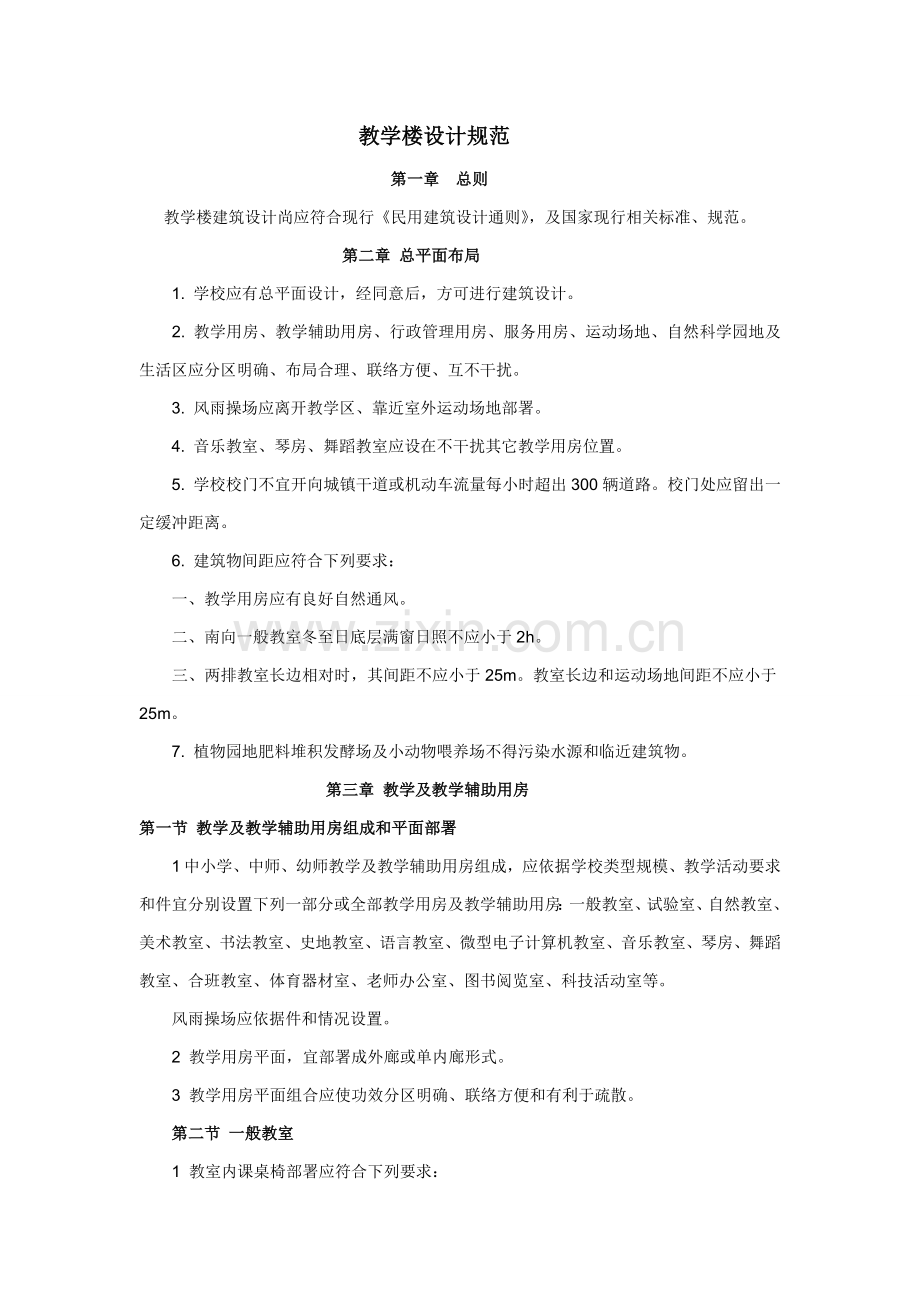

教学楼设计综合规范.doc

教学楼设计规范
　 第一章 总则
教学楼建筑设计尚应符合现行《民用建筑设计通则》，及国家现行相关标准、规范。
第二章 总平面布局
　　1. 学校应有总平面设计，经同意后，方可进行建筑设计。
　　2. 教学用房、教学辅助用房、行政管理用房、服务用房、运动场地、自然科学园地及生活区应分区明确、布局合理、联络方便、互不干扰。
　　3. 风雨操场应离开教学区、靠近室外运动场地部署。
　　4. 音乐教室、琴房、舞蹈教室应设在不干扰其它教学用房位置。
　　5. 学校校门不宜开向城镇干道或机动车流量每小时超出300辆道路。校门处应留出一定缓冲距离。
　　6. 建筑物间距应符合下列要求：
　　一、教学用房应有良好自然通风。
　　二、南向一般教室冬至日底层满窗日照不应小于2h。
　　三、两排教室长边相对时，其间距不应小于25m。教室长边和运动场地间距不应小于25m。
　　7. 植物园地肥料堆积发酵场及小动物喂养场不得污染水源和临近建筑物。
第三章 教学及教学辅助用房
第一节 教学及教学辅助用房组成和平面部署
　　1 中小学、中师、幼师教学及教学辅助用房组成，应依据学校类型规模、教学活动要求和件宜分别设置下列一部分或全部教学用房及教学辅助用房：一般教室、试验室、自然教室、美术教室、书法教室、史地教室、语言教室、微型电子计算机教室、音乐教室、琴房、舞蹈教室、合班教室、体育器材室、老师办公室、图书阅览室、科技活动室等。
　　风雨操场应依据件和情况设置。
　　2 教学用房平面，宜部署成外廊或单内廊形式。
　　3 教学用房平面组合应使功效分区明确、联络方便和有利于疏散。
　　第二节 一般教室
　　1 教室内课桌椅部署应符合下列要求：
　　一、课桌椅排距：小学不宜小于850mm，中学不宜小于900mm；纵向走道宽度均不应小550mm。课桌端部和墙面（或突出墙面内壁柱及设备管道）净距离均不应小于120mm。
　　二、前排边座学生和黑板远端形成水平视角不应小于30°。
　　三、教室第一排课桌前沿和黑板水平距离不宜小于mm；教室最终一排课桌后沿和黑板水平距离：小学不宜大于8000mm，中学不宜大于8500mm。教室后部应设置大于600mm横向走道。
　　2 一般教室应设置黑板、讲台、清洁柜、窗帘杆、银幕挂钩、广播喇叭箱，“学习园地”栏、挂衣钩、雨具存放处。教室前后墙应各设置一组电源插座。
　　3 黑板设计应符合下列要求：
　　一、黑板尺寸：高度不应小于1000mm，宽度：小学不宜小于3600mm，中学不宜小于4000mm。
　　二、黑板下沿和讲台面垂直距离：小学宜为800--900mm；中学宜为1000--1100mm。
　　三、黑板表面应采取耐磨和无光泽材料。
　　4 讲台两端和黑板边缘水平距离不应小于200mm，宽度不应小于650mm，高度宜为200mm。
　　　　第三节 美术教室
　　5 中小学美术教室宜设教具贮存室。中师、幼师美术教室宜由教室及教具贮存室、工作室、陈列 室等隶属用房组成。
　　6 美术教室设计应符合下列要求：
　　一、美术教室宜设北向采光，或设顶部采光。
　　二、对有些人体写生美术教室，应考虑遮挡外界视线方法。
　　三、教具贮存室宜和美术教室相通。
　　四、教室四角应各设一组电源插座，室内应设窗帘盒、银幕挂钩、挂镜线和水池。
　　　第四节 语言教室
　　1 语言教室宜设控制室、换鞋处等隶属用房。
　　2 当控制台设于邻室时，二室之间应设观察窗，窗设置应能满足老师视线看到教室每个学生座位要求。
　　3 语言学习桌部署应符合下列要求：
　　一、在教室内设置控制台时，第一排语言学习桌前沿距前墙不应小于2500mm。
　　二、纵向走道宽度不宜小于600mm；教室后部横向走道宽度不宜小于600mm。
　　三、语言学习桌端部和墙面（或突出墙面内壁柱及设备管道）净距离，不应小于120mm。
　　四、前后排语言学习桌净距离不应小于600mm。
　　4 教室地面应设置暗装电缆槽。
　　第五节 微型电子计算机教室
　　1 微型电子计算机教室宜设老师办公室、资料贮存室等隶属用房。
　　2 微型电子计算机教室设计应符合下列要求：
　　一、教室平面宜部署为独立教学单元。
　　二、微机操作台宜采取平行于教室前墙或沿墙周围部署。
　　三、微机操作台前后排之间净距离和纵向走道净距离均不应小于700mm。
　　四、微机操作台应设置电源插座。当微机操作台平行前墙部署时，楼地面应设置暗装电缆槽。
　　五、室内地面宜采取能导出静电功效材料。
　　六、当室外周围有强电磁场干扰时，教室内应有屏蔽方法。
　　3 教室应设置书写白板，窗帘杆及银幕挂钩。
　　第六节 合班教室
　　1 合班教室规模宜能容纳一个年级学生，并可兼作视听教室。
　　2 合班教室宜设放映室兼电教器材贮存、修理等隶属用房。
　　3 合班教室地面，容纳两个班可做平地面；超出两个班应做坡地面或阶梯形地面。
　　4 合班教室部署应符合下列要求：
　　一、教室第一排课桌前沿和黑板水平距离不宜小于2500mm；教室最终一排课桌后沿和黑板水平距离不应大于18000mm。
　　二、前排边座学生和黑板远端形成水平视角不应小于30°。
　　三、座位排距：小学不应小于800mm，中学、中师、幼师不应小于850mm。
　　四、走道宽度：纵、横向走道净宽度不应小于900mm；当同时设有中间和靠墙纵向走道时，其靠墙纵向走道宽度不应小于550mm。
　　五、座位宽度不应小于450～500mm。
　　六、教室课桌椅宜采取固定式。课椅宜采取翻板椅。
　　5 在计算坡地面或阶梯地面视线升高值时，设计视点应定在黑板底边；隔排视线升高低宜为120mm；前后排座位宜错位部署。
　　6 当教室设置一般电影放映室时，放映孔底面标高和最终排座位地面标高高差不宜小于1800mm；最终排地面和顶棚或结构突出物距离不应小于2200mm。
　　7 放映白昼电影合班教室设计应符合下列要求：
　　一、放映室净宽度宜为教室长度1/4～1/2。
　　二、安装透射幕洞口宽度应为教室长度1/6；洞口高宽比应为1:1.34；洞口底面标高和讲台面距离不宜小于1200mm。
　　三、放映室墙面及顶棚面宜采取无光泽暗色材料。
　　8 装备电教设施合班教室设计应符合下列要求：
　　一、教室前墙应设黑板和银幕。前后墙均应设电源插座。
　　二、室内应设安装电视机设施和窗帘盒。
　　　　第七节 图书阅览室
　　1 图书阅览室宜设老师阅览室、学生阅览室、书库及管理员办公室（兼借书处）。
　　2 阅览室设计应符合下列要求：
　　一、阅览室应设于环境平静并和教学用房联络方便位置。
　　二、老师阅览室和学生阅览室应分开设置。
　　三、老师阅览室座位数宜为全校老师人数1/3。
　　四、学生阅览室座位数：小学宜为全校学生人数1/20；中学宜为全校学生人数1/12；中师、幼师宜为全校学生人数1/6。
　　3 书库设计应符合下列要求：
　　一、小学藏书量宜按每学生20--30册计算；每平方米藏书量宜为500--700册。
　　二、中学藏书量宜按每学生30--40册计算；每平方米藏书量宜为500--600册。
　　三、中师、幼师藏书量宜按每学生80--100册计算；每平方米藏书量宜为400--500册。
　　四、书库设计应采取通风、防火、防潮、防鼠及遮阳等方法。
　　第八节 老师办公室、休息室
　　1 老师办公室平面部署，宜有利于备课及教学活动。
　　2 教学楼中宜每层或隔层设置老师休息室。
　　3 老师办公室和老师休息室宜设洗手盆、挂衣钩、电源插座等。
　　第四章 行政和生活服务用房
　　第一节 行政办公用房
　　1 行政用房宜设党政办公室、会议室、保健室、广播室、社团办公室和总务仓库等。
　　2 广播室窗宜面向操场部署。
　　3 保健室设计应符合下列要求：
　　一、保健室窗宜为南向或东南向部署。保健室大小应能容纳常见诊疗设备和满足视力检验要求。
　　二、小学保健室可设一间；中学、中师和幼师保健室宜分设为两间，依据件可设观察室。
　　三、保健室应设洗手盆、水池和电源插座。
　　第二节 生活服务用房
　　1 生活服务用房宜设厕所、淋浴室、饮水处、教职员单身宿舍、学生宿舍、食堂、锅炉房、自行车棚。
　　(I)厕所、淋浴室
　　2 教学楼应每层设厕所。
　　3 教职员厕所应和学生厕所分设。当学校运动场中心，距教学楼内最近厕所超出90m时，可设 室外厕所，其面积宜按学生总人数15％计算。
　　4 当有件时，学校厕所应采取水冲式厕所。
　　学校水冲厕所应采取天然采光和自然通风，并应设排气管道。
　　5 教学楼内厕所位置，应便于使用和不影响环境卫生。在厕所入口处宜设前室或设遮挡方法。
　　6 学校厕所卫生器具数量应符合下列要求：
　　一、小学教学楼学生厕所，女生应按每20人设一个大便器（或1000mm长大便槽）计算；男生应按每40人设一个大便器（或1000mm长大便槽）和1000mm长小便槽计算。
　　二、中学、中师、幼师教学楼学生厕所，女生应按每25人设一个大便器（或1100mm长大便槽）计算；男生应按每50人设一个大便器（或1100mm长大便槽）和1000mm长小便槽计算。
　　三、厕所内均应设污水池和地漏。
　　四、教学楼内厕所，应按每90人应设一个洗手盆（或600mm长盥洗槽）计算。
　　7 严寒及严寒地域淋浴室、更衣间内应设排气管道。
　　(II)饮水处
　　8 教学楼内应分层设饮水处。宜按每50人设一个饮水器。
　　9 饮水处不应占用走道宽度。
　　　　 第五章 层数、净高和建筑结构
　　　　第一节 层数、净高
　　1 小学教学楼不应超出四层；中学、中师、幼师教学楼不应超出五层。
　　2 学校关键房间净高，应符合表5.1要求：
关键房间净高 表5.1

房间名称
净高(m)
小学教室
3.10
中学、中师、幼师教室
3.40
试验室
3.40
舞蹈教室
4.50
教学辅助用房
3.10
办公及服务用房
2.80
注:
1. 合班教室净高依据跨度决定,但不应低于3.6m。

　　第三节 建筑结构
　　1 教学用房门设计应符合下列要求：
　　一、教室、试验室靠后墙门宜设观察孔。
　　二、有通风要求房间门，均应设可开启上亮。
　　三、门宜采取坚固、耐用材料制作，并宜设置固定门扇定门器。
　　2 教学用房窗设计应符合下列要求：
　　一、教室、试验室窗台高度不宜低于800mm，并不宜高于1000mm。
　　二、教室、试验室靠外廊、单内廊一侧应设窗。但距地面mm范围内，窗开启后不应影响教室使用、走廊宽度和通行安全。
　　三、教室、试验室窗间墙宽度不应大于1200mm。
　　四、风沙较大地域语言教室、微型电子计算机教室、试验室、仪器室、标本室、药品室等，宜设防风沙窗。
　　五、二层以上教学楼向外开启窗，应考虑擦玻璃方便和安全方法。
　　六、炎热地域教室、试验室、风雨操场窗下部宜设置可开启百叶窗。
　　3 严寒地域教室、试验室地面宜采取热工性能好地面材料。语言教室应做防尘地面。舞蹈教室宜做有弹性架空木地板地面。
　　4 学校用房墙裙高度应符合表5.2要求：
关键房间墙裙高度 表5.2
房间名称
墙裙高度(m)
教室、试验室、图书阅览室、科技活动室、体育器材室、门厅、走道、楼梯间
1.00-1.20
风雨操场、舞蹈教室
2.10
厕所、饮水间、盥洗室、保健室、食堂和厨房
1.20-1.50
淋浴室
1.80-2.00

　　5 三层以上教学楼，宜设垃圾管道。
　　6 采暖地域教学用房散热器宜暗装，并宜设散热器罩。
第六章 交通和疏散
　　第一节 门厅
　　1 教学楼宜设置门厅。
　　2 在严寒或风沙大地域，教学楼门厅入口应设挡风间或双道门。挡风间或双道门深度，不宜小于2100mm。
　　第二节 走道
　　1 教学楼走道净宽度应符合下列要求：
　　一、教学用房：内廊不应小于2100mm；外廊不应小于1800mm。
　　二、行政及老师办公用房不应小于1500mm。

　　2 走道高差改变处必需设置台阶时，应设于显著及有天然采光处，踏步不应少于三级，并不得采取扇形踏步。
　　3 外廊栏杆（或栏板）高度，不应低于1100mm。栏杆不应采取易于攀登花格。
第三节 教学楼楼梯
　　1 楼梯间应有直接天然采光。
　　2 楼梯不得采取螺形或扇步踏步。
　　每段楼梯踏步，不得多于18级，并不应少于3级。梯段和梯段之间，不应设置遮挡视线隔墙。楼梯坡度，不应大于30°。
　　3 楼梯梯段净宽度大于3000mm时宜设中间扶手。
　　4 楼梯井宽度，不应大于200mm。当超出200mm时，必需采取安全防护方法。
　　5 室内楼梯栏杆（或栏板）高度不应小于900mm。室外楼梯及水平栏杆（或栏板）高度不应小于1100mm。
　　楼梯不应采取易于攀登花格栏杆。
　　第四节 安全出口
　　1 教室安全出口门洞宽度不应小于1000mm。合班教室门洞宽度不应小于1500mm。
　　2 教学用房及其隶属用房不宜设置门槛。
第七章 室内环境
　　第一节 采光
　　1 学校用房工作面或地面采光系数最低值和玻地比应符合表7.1.1要求：
　　学校用房工作面或地面上采光系数最低值和玻地比
表 7.1
房间名称
采光系数最低值(%)
玻地比
要求采光系数平面
一般教室、美术教室、书法教室、语言教室音乐教室、史地教室、合班教室、阅览室
1.5
1:6
课桌面
试验室、自然教室
1.5
1:6
试验桌面
微型电子计算机教室
1.5
1:6
机台面
琴房
1.5
1:5
谱架面
舞蹈教室、风雨操场
1.5
1:6
地面
办公室、保健室
1.5
1:6
桌面
饮水处、厕所、淋浴
0.5
1:10
地面
走道、楼梯间
0.5
-
地面

注：
　　1.整年阴天数在200天以上,早上八时云量在七级以上地域，教学及教学用房工作面（或地面）采光系数最低值不应低于2%，其玻地比不应低于1:4.5；临界照度为4000Lx。
　　2.走道、楼梯间应直接采光。
　　2 教室光线应自学生座位左侧射入；当教室南向为外廊，北向为教室时，应以北向窗为关键采光面。
　　3 房间内各表面应采取浅色装修。室内各表面反射系数值应符合
表7.2要求：
房间内各表面反射系数值 表7.2
表面名称 放射系数（%）
顶棚 70-80
前墙 50-60
地面 20-30
侧墙、后墙 70-80
课桌面 35-50
黑板 15-20
