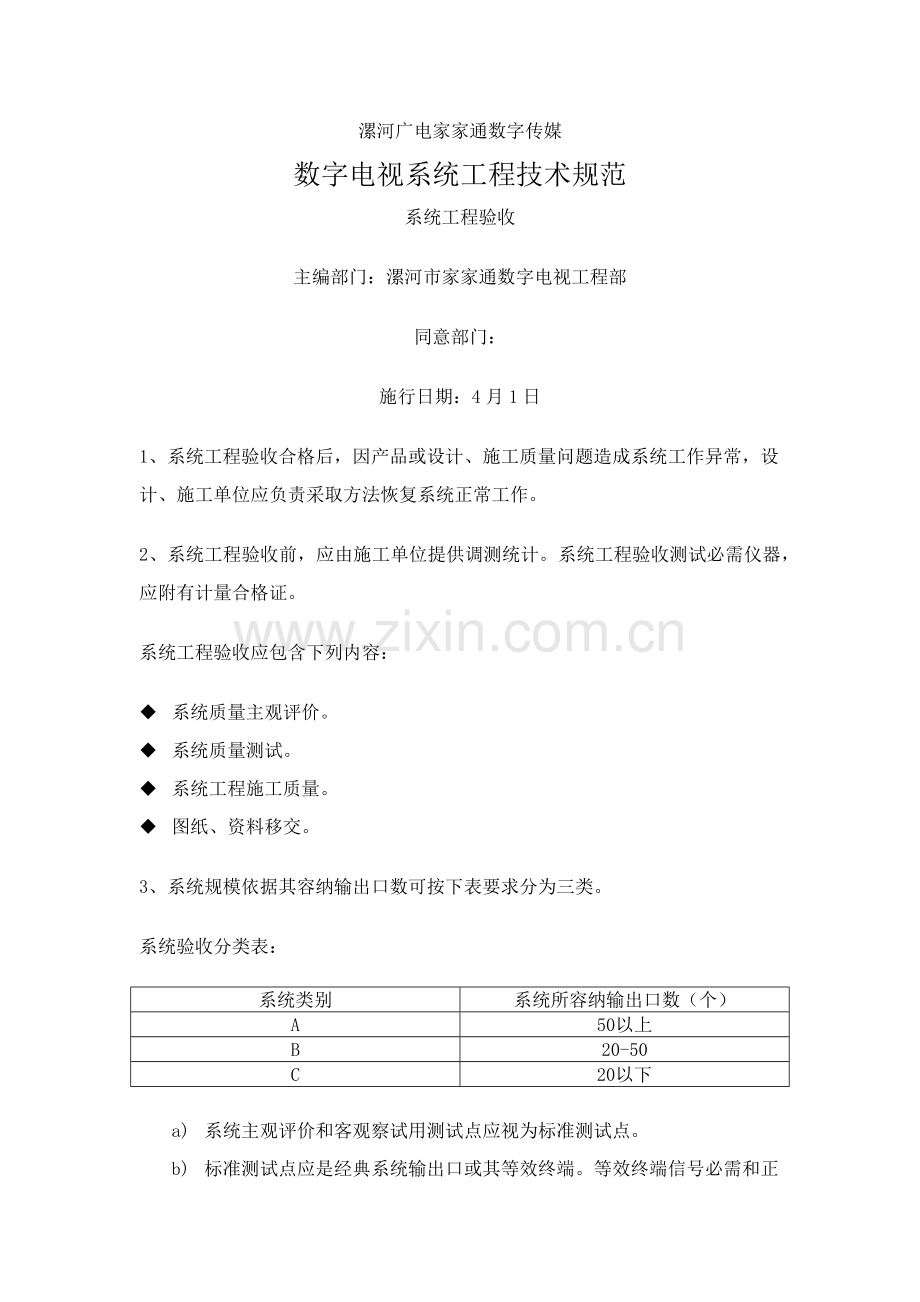

漯河广电家家通数字传媒
数字电视系统工程技术规范
系统工程验收
主编部门：漯河市家家通数字电视工程部
同意部门：
施行日期：4月1日
1、系统工程验收合格后，因产品或设计、施工质量问题造成系统工作异常，设计、施工单位应负责采取方法恢复系统正常工作。
2、系统工程验收前，应由施工单位提供调测统计。系统工程验收测试必需仪器，应附有计量合格证。
系统工程验收应包含下列内容：
u 系统质量主观评价。
u 系统质量测试。
u 系统工程施工质量。
u 图纸、资料移交。
3、系统规模依据其容纳输出口数可按下表要求分为三类。
系统验收分类表：
系统类别
系统所容纳输出口数（个）
A
50以上
B
20-50
C
20以下

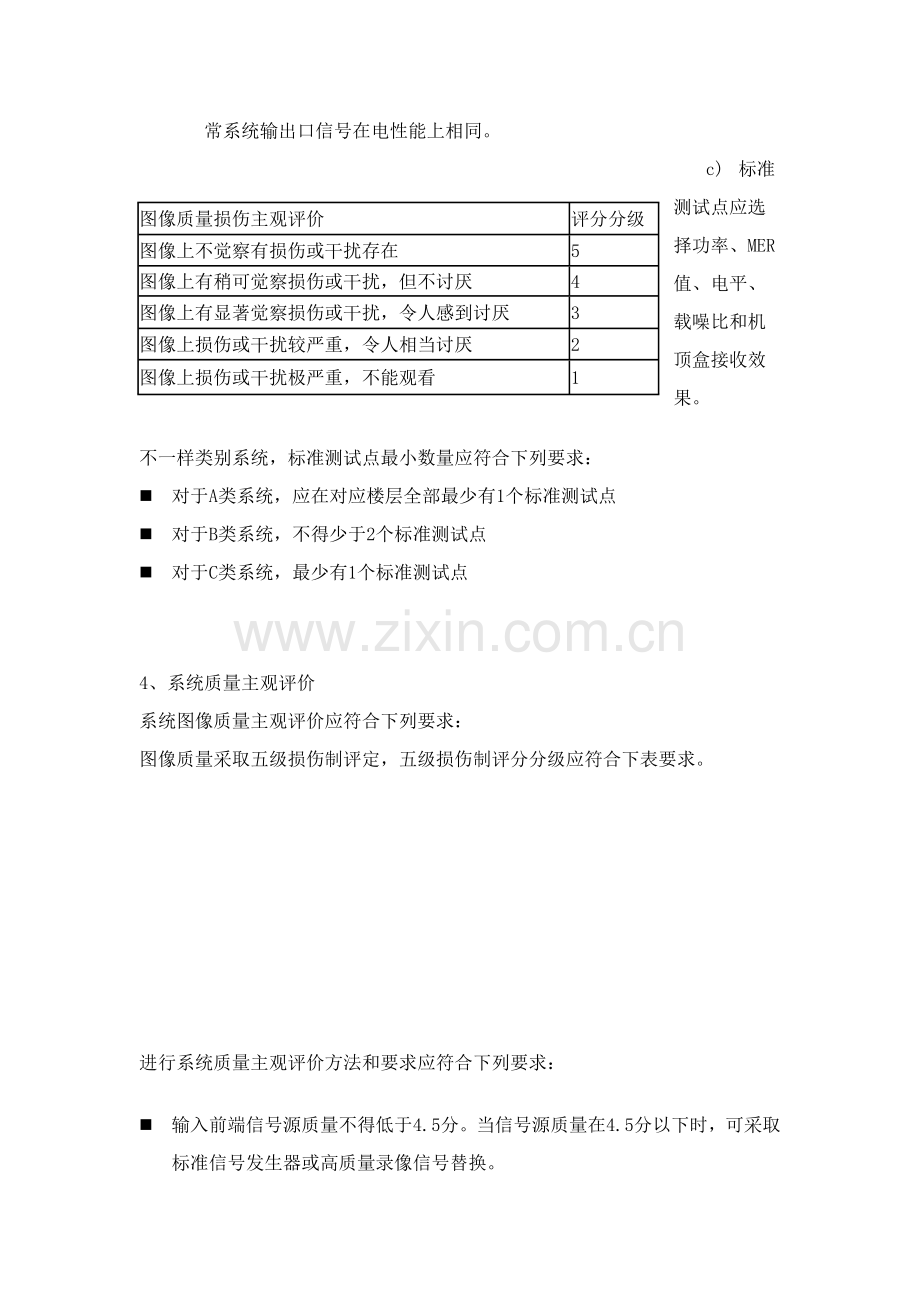

a) 系统主观评价和客观察试用测试点应视为标准测试点。
b) 标准测试点应是经典系统输出口或其等效终端。等效终端信号必需和正常系统输出口信号在电性能上相同。
c) 标准测试点应选择功率、MER值、电平、载噪比和机顶盒接收效果。
不一样类别系统，标准测试点最小数量应符合下列要求：
n 对于A类系统，应在对应楼层全部最少有1个标准测试点
n 对于B类系统，不得少于2个标准测试点
n 对于C类系统，最少有1个标准测试点

4、系统质量主观评价
系统图像质量主观评价应符合下列要求：
图像质量采取五级损伤制评定，五级损伤制评分分级应符合下表要求。

图像质量损伤主观评价
评分分级
图像上不觉察有损伤或干扰存在
5
图像上有稍可觉察损伤或干扰，但不讨厌
4
图像上有显著觉察损伤或干扰，令人感到讨厌
3
图像上损伤或干扰较严重，令人相当讨厌
2
图像上损伤或干扰极严重，不能观看
1

进行系统质量主观评价方法和要求应符合下列要求：

n 输入前端信号源质量不得低于4.5分。当信号源质量在4.5分以下时，可采取标准信号发生器或高质量录像信号替换。
n 系统应处于正常工作状态。
n 电视接收机应采取符合现行国家标准彩色全频道接收机。
n 观看距离应为荧光屏面高度6倍，室内照度应适中，光线柔和。
n 视听人员不应少于5名，专业人员和非专业人员百分比由验收小组确定。视听人员首先应在前端对信号源进行主观评价,然后在标准测试点视听，独立评价打分，并应取平均值为评价结果。

5、系统质量测试
项目
测量数量及要求
功率
全部频段
MER值
全部频段
电平
全部频段
载噪比
全部频段
机顶盒接收效果
全部频段

系统工程施工质量
系统工程施工质量应按施工要求进行验收，检验关键项目和要求应符合表4.4.1要求。
　　施工质量检验关键项目和要求　

项　　　目
检验要求
接
收
天
线
天　　线
1．振子排列、安装方向正确
2．各固定部位牢靠
3．各间距符合要求
天线放大器
1．牢靠安装在竖杆（架）上
2．防水方法有效
馈　　线
1．应有金属管保护
2．电缆和各部件接点正确、牢靠、防水
竖杆（架）及拉线
1．强度符合要求
2．拉线方向正确，拉力均匀
避雷针及接地
1．避雷针安装高度正确
2．接地线符合要求
3．各部位电气连接良好
4．接地电阻小于4Ω
用户设备
1．布线整齐、美观、牢靠
2．输出口用户盒安装位置正确、安装平整
3．用户接地盒、避雷器安装符合要求
电缆及接插件
1．电缆走向、布线和敷设合理、美观
2．电缆弯曲、盘接符合要求
3．电缆离地高度及和其它管线间距符合要求
4．架设、敷设安装附件选择符合要求
5．接插部件牢靠、防水防腐蚀
供电器、电源线
符合设计、施工要求

验收文件
系统工程验收文件应包含下列内容：
一、基础资料：
（1）接收频道和信号场强；
（2）系统输出口数量，干线传输距离；
（3）信号质量（干扰、反射、阻挡等）；
（4）系统调试统计。
二 、系统图：
（1）接收天线；
（2）分配系统；
（3）用户分配电平图。
三、 布线图：
（1）前端、传输、分配各部件和标准测试点位置；
（2）干线、支线路由图；
（3）天线位置及安装图；
（4）标准层平面图，管线位置、系统输出口位置图；
（5）和土建工程同时施工部分施工统计。
四、数据
（1）包含测试数据、测试方框图、测试仪器、测试人和测试时间。
（2）施工质量和安全检验记（包含防雷、接地）。
（3）设备、器材明细表。
（4）其它。
附表
