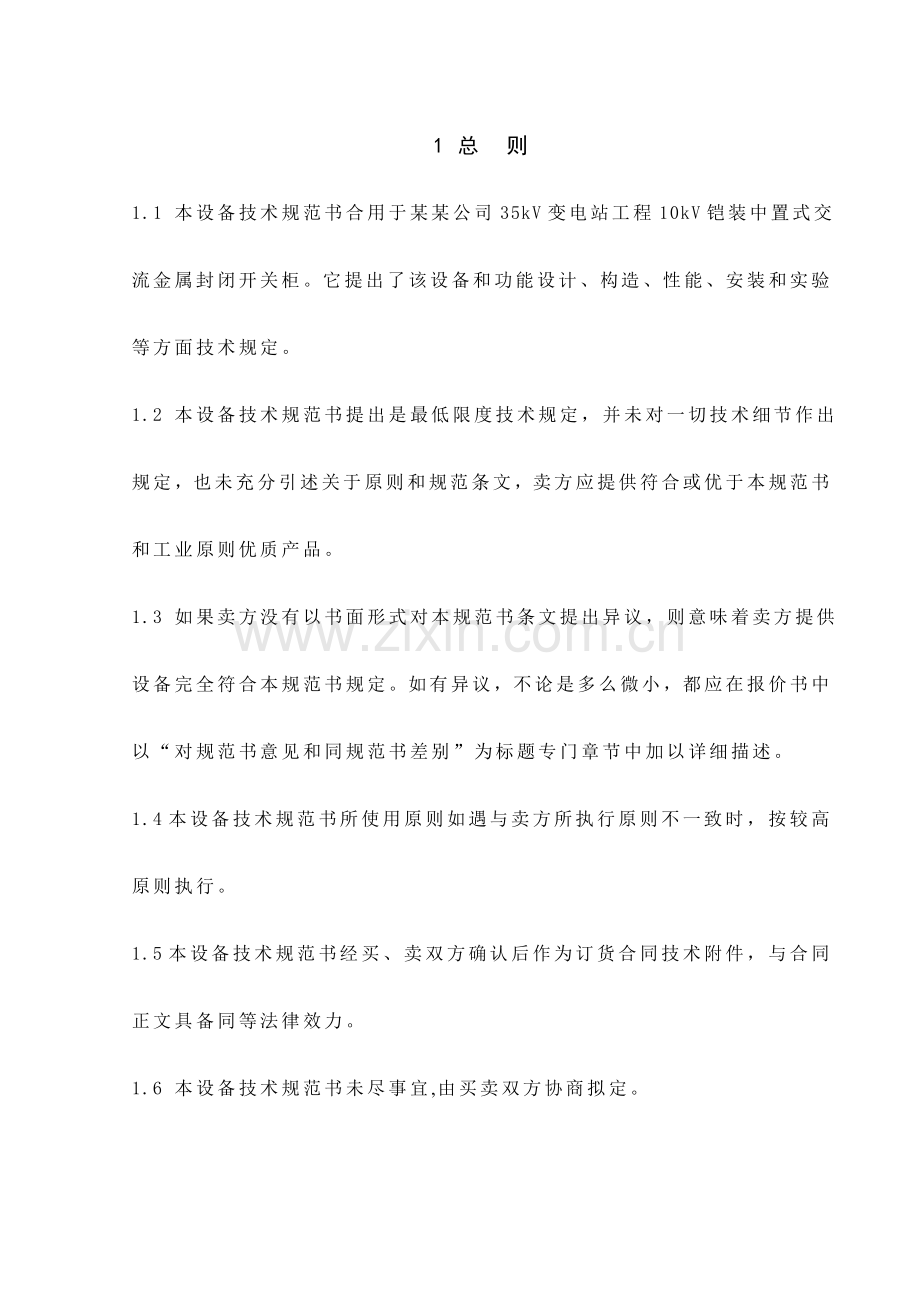

1 总 则
1.1 本设备技术规范书合用于某某公司35kV变电站工程10kV铠装中置式交流金属封闭开关柜。它提出了该设备和功能设计、构造、性能、安装和实验等方面技术规定。
1.2 本设备技术规范书提出是最低限度技术规定，并未对一切技术细节作出规定，也未充分引述关于原则和规范条文，卖方应提供符合或优于本规范书和工业原则优质产品。
1.3 如果卖方没有以书面形式对本规范书条文提出异议，则意味着卖方提供设备完全符合本规范书规定。如有异议，不论是多么微小，都应在报价书中以“对规范书意见和同规范书差别”为标题专门章节中加以详细描述。
1.4本设备技术规范书所使用原则如遇与卖方所执行原则不一致时，按较高原则执行。
1.5本设备技术规范书经买、卖双方确认后作为订货合同技术附件，与合同正文具备同等法律效力。
1.6 本设备技术规范书未尽事宜,由买卖双方协商拟定。

2 技术规定
2.1 应遵循重要现行原则
GB11022 《高压开关设备通用技术条件》
DL/T404　　　《户内交流高压开关柜订货技术条件》
GB311 《高压输变电设备绝缘配合》
GB763 《交流高压电器在长期工作时发热》
SD/T318 《高压开关柜闭锁装置技术条件》
DL/T539 《户内交流高压柜和元部件凝露及污秽实验技术条件》
DL/T593 《高压开关设备共用订货技术条件》
GB3309 《高压开关设备常温下机械实验》
GB2706 《交流高压电器动热稳定实验办法》
2.2 环境条件
2.2.1 周边空气温度
最高温度： +40 ℃
最低温度： -25 ℃
最大日温差： 25 K
2.2.2 海拔高度： 1000 m
2.2.3 环境相对湿度:
日平均： 95 %
月平均： 90 %
2.2.4 地震烈度： 7 度
水平加速度： 0.15 g
垂直加速度： 0.10 g
2.2.5 污秽级别： III 级
2.3 工程条件
2.3.1 系统概况
2.3.1.1 系统电压 10 kV
2.3.1.2 系统最高电压 12 kV
2.3.1.3 系统额定频率 50 Hz
2.3.1.4 系统中性点接地方式 不接地
2.3.2 安装地点 户内
2.3.3 接线方式 单母线分段
2.3.4 其她规定：柜内所有设备为加强绝缘型,其泄漏比距应≥3.1cm/kV）。
2.4 开关柜基本技术条件
2.4.1 型式 箱型金属铠装中置式开关柜
2.4.2 额定频率 50 Hz
2.4.3 额定电压 12 kV
2.4.4 额定电流1250 A
2.4.5 额定短路开断电流：主变柜、分段柜、电容器柜31.5 kA，出线柜 25 kA。
2.4.6 额定热稳定电流：主变柜、分段柜、电容器柜 31.5 kA，出线柜 25 kA
热稳定电流持续时间： 4 s。
2.4.7 额定短路关合电流线路：主变柜、分段柜、电容器柜80 kA，出线柜 63 kA
2.4.8 额定动稳定电流（峰值）：主变柜、分段柜、电容器柜80 kA，出线柜 63 kA
2.4.9 绝缘水平（见表2.1）
表2.1 开关柜额定绝缘水平 (kV)
额定
电压
雷电冲击耐压
(峰值)
操作冲击耐压
(峰值)
Imin工频耐压
（有效值）
相对地
隔离断口间
相对地
相间
断口间
相对地
隔离断口间
10
75
85

42
49

2.5 构造
2.5.1 柜体钢板及构件应经镀锌或粉末喷涂解决，整个柜体构造应结实，安装后不会扭曲和摇晃。开关柜运点应设可拆吊环。
2.5.2 开关柜依照功能用隔板分隔成断路器室、母线室、电缆室、继电器仪表室，并有贯穿二次电缆通道。
2.5.3 整个柜体外壳防护级别不应低于IP4X。
2.5.4 开关柜应采用构造合理、可靠有效机械联锁装置，达到防误操作规定，防止带负荷分合隔离开关；防止进入有电间隔；防止误分、合断路器，防止带电合接地开关。
2.5.5 开关柜应设有观测窗，并考虑断路器检修以便。
2.5.6 开关柜应满足全工况规定。柜内相对地、相间空气间隙不不大于125mm，带电体对绝缘隔板空气间隙不不大于30mm。绝缘材料应采用品有耐电弧、阻燃、耐泄漏电流DMC、SMC模板。
2.5.7 开关柜柜体设计应保证断路器分合闸时不导致控制保护元件误动。
2.5.8 开关柜内应设立RWSK-H（TH）型温湿度控制器，以便自动控制柜内电加热器，对柜内空气加热去湿，维持柜内绝缘水平。
2.5.9 开关柜内应设立照明灯以便于检修用，照明灯可在安全状况下检查和更换。
2.5.10 开关柜间设备有金属隔板隔开，母线绝缘套管，顶部设单独压力释放通道。
2.5.11 电缆室应有不低于600㎜电缆连接高度，以保证零序电流互感器可装于柜内。柜内应设接地线端子。
2.5.12 开关柜先后、后上部应有标记开关柜编号和用途标示牌。
2.5.13 开关柜设有带电显示屏，并设有断路器动作计数器。
2.6 断路器
2.6.1 型式：真空断路器VS1-12
2.6.2 参数：额定电压：12kV
额定电流：1250A
额定开断电流：主变柜、分段柜、电容器柜31.5kA，出线柜25kA
热稳定电流：主变柜、分段柜、电容器柜31.5kA—4S，出线柜25kA—4S
动稳定电流：主变柜、分段柜、电容器柜80kA，出线柜63kA
短路关合电流：主变柜、分段柜、电容器柜80kA，出线柜63kA
投切电容电流：400A（用于电容器柜）规定无重燃
额定操作顺序：0—0.3S—co—180S—co
满额开断次数：≥20次
操作机构：弹簧操作机构
合闸时间：≤100ms
固有分闸时间：≤60 ms
机械寿命：≥10000次
2.6.3 断路器应设立表达“合闸”和“分闸”位置位置批示器。
2.6.4 断路器储能电源采用AC220。
2.6.5 断路器应设立足够辅助开关接点，用于控制、保护、信号和联锁。每台断路器在满足自身控制操作外，应提供不少于6付常开和6付常闭辅助开关接点。
2.6.6 所有辅助开关接点和位置开关接点均应引出至柜内二次端子排上。
2.6.7 断路器辅助开关接点和位置开关接点通断能力应不不大于10A。
2.7 氧化锌避雷器：GPT-Z(R、J)-12.7（13.5）/31
2.8 电压互感器：JDZX11—10AG（抗谐震型，变比见附图）
2.9 电流互感器：LZZBJ9-10A1G（变比见附图）
2.10 高压熔断器：母线设备柜XRNP1-12/0.5A，所用变柜XRNT1-12/3A
2.11 所用变：SC9-50/10 10±5%/0.4kV Dyn11 Uk=4%(广东顺特产)
2.12 消弧柜：SXH-10/63-X（安徽赛普公司产）。
2.13 继电器、仪表室应具备足够位置安装测控、计量、保护元件。并由开关柜厂安装以上元件及其端子排、刀开关、熔断器等二次回路。
2.14 电度表型号：DSSD-103型。
2.15 批示仪表型号：CD194型。
2.16 母线设备柜上装设小电流接地选线装置及消谐装置
2.16.1 微机型小电流接地选线装置和消谐装置由消弧柜生产厂安徽赛普公司配套提供
2.16.2 通信接口
2.16.3 配有专用零序CT（ZH-LJK）
2.17微机保护装置，选用DWP3000系列。

3 设备规范
本工程订购设备规范和数量见表3.1及附图。

4 供货范畴
4.1 柜体（涉及柜内所有元件及附件）。
4.2 主母线柜内铝排、绝缘子及金具。
4.3 备品备件及专用工具。

5 技术服务
5.1 项目管理
合同订立后,卖方应指定负责本工程项目经理,负责协调卖方在工程全过程各项工作,如工程进度、设计制造、图纸文献、包装运送、现场安装、调实验收等。
5.2 技术文献
5.2.1 卖方在订货前应向买方提供普通性资料，如鉴定证书、报价书、典型阐明书、重要总装图和重要技术参数。
5.2.2 在合同订立 15天 内，卖方向买方提供如下技术文献 3 份：
1.总装图：应表达设备总装配状况,涉及外型尺寸、各元件安装位置与总重量、运送尺寸和重量、电缆入口位置。
2.基本图：应注明开关柜基本预埋件位置和尺寸，各开孔位置和大小及对基本规定。
3.电气原理图：应涉及设备控制柜及操作机构内部接线和远方操作用控制、信号、照明等交流及直流回路，如有多张电气原理图，还应注明各图之间关于线圈与触点互相相应编号，必要时，应提供有特殊装置或程序概要操作阐明。
4.操动机构及控制柜与断路器间互相接线图，应涉及控制柜内所有端子状况，并注明电缆辨认编号及柜内设备大体位置。
5.2.3 设备供货时提供下列资料：设备开箱资料，除了5.2.2所述图纸还应涉及安装、运营、维护、修理阐明书、部件清单资料、工厂实验报告、产品合格证。
5.3 现场服务
在设备安装过程中卖方应派技术人员常住现场，免费提供现场服务。常住人员协助买方按原则规定检查安装质量，解决调试投运过程中浮现问题。卖方应选派有经验技术人员，对安装和运营人员免费培训。

6 买方工作
6.1 买方应向卖方提供有特殊规定设备技术资料。
6.2 设备安装过程中，买方为卖方现场派员提供工作和生活便利条件。
6.3 设备制造过程中，买方可派员到卖方监造和检查，卖方应积极配合。

7 工作安排
7.1 卖方收到技术规范书后如有异议，在 1 周内书面告知买方。
7.2 依照工程需要，可以召开设计联系会或采用其他方式解决设计制造中问题。
7.3 文献交接要有记录，协调会议应有会议纪要。
7.4 卖方提供设备及附件规格、重量或接线有变化时，应及时书面告知买方。
7.5 卖方应填写设备规范表，其格式和内容见表7.1

8 备品备件及专用工具
8.1 卖方按买方规定提供备品备件清单见表8.1
表8.1 备品备件清单
序号
名称
型号规范
单位
数量
用 处
备 注

8.2 卖方应提供安装、运营、检修所需要非常规及非原则专用工具，涉及专用调试、测试设备。提供专用工具清单见表8.2。
表8.2 专用工具清单
序号
名称
型号规范
单位
数量
用途
备注

9 质量保证和实验
9.1 质量保证
9.1.1 订购新型产品除应满足本规范书外,卖方还应提供该产品鉴定证书。
9.1.2 卖方应保证制造过程中所有工艺、材料实验等（涉及卖方外购件在内）均应符合本规范书规定。若买方依照运营经验指定卖方某种外购零部件，卖方应积极配合。
9.1.3 卖方应有遵守本规范书中各条款和工作项目ISO-9001；GB/T19001质量保证体系,该质量保证体系已通过国家认证和正常运转。
9.2 实验
卖方应依照DL/T404-1997《户内交流高压开关柜订货技术条件》规定提供开关柜完整实验报告,涉及型式实验、出厂实验。

10 包装、运送和储存
10.1 设备制造完毕并通过实验后，应及时包装，保证其不受污损。
10.2 所有部件经妥善包装或装箱后，在运送过程中尚应采用其他防护办法，以免散失损坏或被盗。
10.3 在包装箱外应标明买方订货号、发货号。
10.4 各种包装应能保证各零部件在运送过程中不致遭到损坏、丢失、变形、受潮和腐蚀。
10.5 包装箱上应有明显包装储运图示标志（按GB191）。
10.6 整体产品或分别运送部件都要适合运送和装载规定。
10.7 随产品提供技术资料应完整无缺，提供份额符合GB11032规定。
