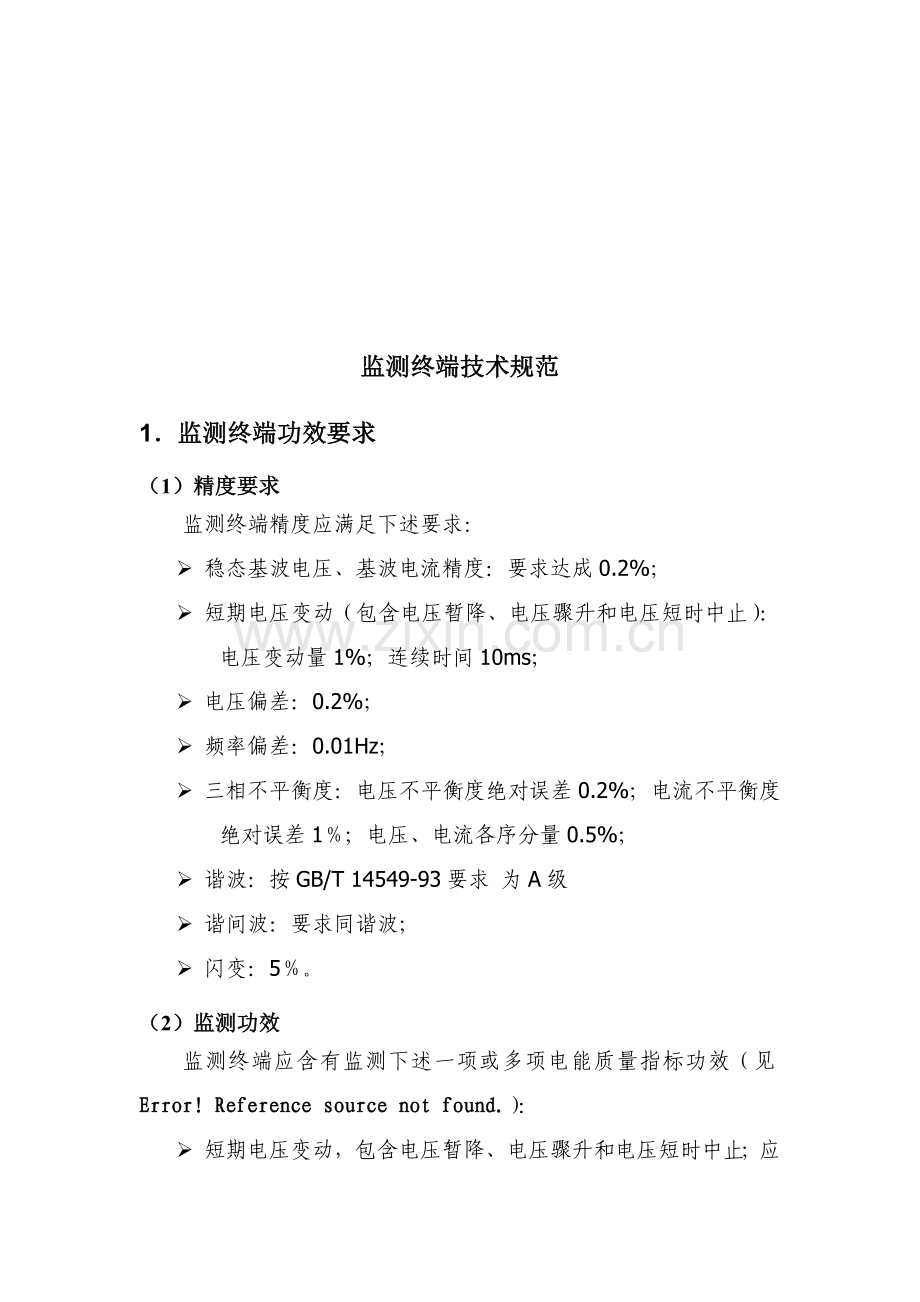

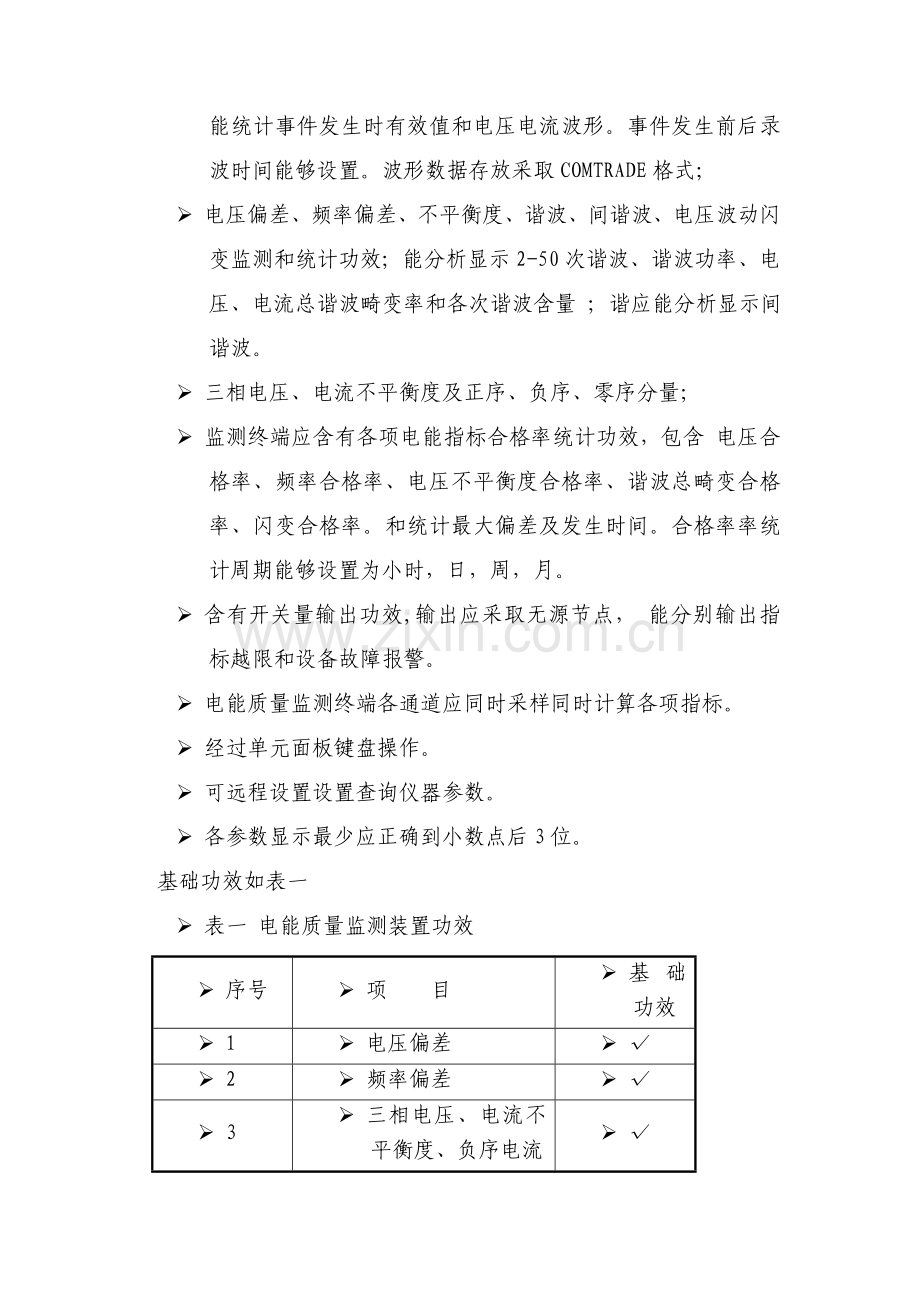

监测终端技术规范1监测终端功效要求（1）精度要求监测终端精度应满足下述要求： 稳态基波电压、基波电流精度：要求达成0.2%； 短期电压变动（包含电压暂降、电压骤升和电压短时中止）：电压变动量1%；连续时间10ms； 电压偏差：0.2%； 频率偏差：0.01Hz； 三相不平衡度：电压不平衡度绝对误差0.2%；电流不平衡度绝对误差1；电压、电流各序分量0.5%； 谐波：按GB/T 14549-93要求 为A级 谐间波：要求同谐波； 闪变：5。（2）监测功效监测终端应含有监测下述一项或多项电能质量指标功效（见Error! Reference source not found.）： 短期电压变动，包含电压暂降、电压骤升和电压短时中止；应能统计事件发生时有效值和电压电流波形。事件发生前后录波时间能够设置。波形数据存放采取COMTRADE格式； 电压偏差、频率偏差、不平衡度、谐波、间谐波、电压波动闪变监测和统计功效；能分析显示2-50次谐波、谐波功率、电压、电流总谐波畸变率和各次谐波含量 ；谐应能分析显示间谐波。 三相电压、电流不平衡度及正序、负序、零序分量； 监测终端应含有各项电能指标合格率统计功效，包含 电压合格率、频率合格率、电压不平衡度合格率、谐波总畸变合格率、闪变合格率。和统计最大偏差及发生时间。合格率率统计周期能够设置为小时，日，周，月。 含有开关量输出功效,输出应采取无源节点， 能分别输出指标越限和设备故障报警。 电能质量监测终端各通道应同时采样同时计算各项指标。 经过单元面板键盘操作。 可远程设置设置查询仪器参数。 各参数显示最少应正确到小数点后3位。基础功效如表一 表一 电能质量监测装置功效 序号 项 目 基础功效 1 电压偏差 2 频率偏差 3 三相电压、电流不平衡度、负序电流 4 谐波、谐波相角、谐波功率 （监测谐波次数达成50次，采样窗口宽度为10周波，满足IEC6100047要求） 5 闪变（满足IEC 61000-4-15要求） 6 电压暂降、暂升、短时中止而且有事件触发波形及有效值统计功效 7 多种指标越限报警、事件统计功效 （3）显示功效 监测终端应含有被监测关键电能质量指标实时数据显示功效。 监测终端应应含有液晶屏显示。应该含有波形、频谱、数据表多个显示方法。 能够当地显示和查询正在发生事件统计。（4）通讯功效 在线监测终端应依据实际应用环境通讯要求，应含有以太网接口、RS485接口，能够扩充GPRS模块。实现监测数据实时传输或定时提取存放统计，比如 RS485、以太网接口等。监测装置必需含有高效通讯功效，能远程实时显示实时波形曲线，实时频谱曲线等实时数据。同时仪器存放历史数据应能经过主台采集，分析并形成趋势图、报表。 监测装置应支持串口103通讯规约。（5）参数设置功效 监测终端应含有现场实现对其内部时钟、电网参数、电能质量指标及限值、事件波形及事件统计触发条件等重新设置、更改、删除功效。 装置应含有远程参数设置功效。 参数设置必需含有权限管理功效。 装置应含有事件屏蔽功效，能选择设置需要报警事件。 装置应含有内部嵌入式WEB服务，能经过WEB服务进行参数设置，事件查询，数据查询、波形下载。（6）数据统计功效 监测终端应含有各项电能质量指标最大、最小、平均值及95概率值统计功效。统计分析时间长度能够设置。 监测终端应含有电压合格率、频率合格率、电压不平衡度合格率、电压谐波总畸变率合格率、长时闪变合格率统计功效。（7）数据存放功效 监测终端存放统计值统计最少应保留30d；以后可按优异先出标准更新。 统计按优异先出标准更新。设备统计时间间隔应可设置，最小时间间隔1分钟； 对时功效设备应含有网络对时功效。（8）停电数据保持 发生断电时，设备不应出现误读数，并应有数据保持方法，电源恢复时，数据应不丢失。2监测终端性能要求（1）环境条件 海拔高度 不超出1000m 最湿月平均相对湿度 90% 最高环境温度 40 最低环境温度 -5 地震烈度 6度水平加速度:0.25g垂直加速度:0.125g（3）电气性能要求1）设备电源电压及其许可偏差 交流220V，许可20相对误差；50Hz0.5Hz；谐波畸变率小于8； 直流220V，许可20相对误差； 直流110V，许可20相对误差。 供电电源采取交直流两用电源。2）电压信号输入回路 额定电压 互感器接入法：V； 过载能力 互感器接入法：150V连续； 直接接入法：450V连续。3）电流信号输入回路互感器接入法： 范围：额定电流1A或5A； 过载能力：2倍额定电流连续。4）功率消耗信号回路在额定输入电压电流参数下，电压回路消耗视在功率应小于0.05VA/回路（通道）。电流通道消耗小于0.2VA.（4）结构、机械性能1）结构性能 对于安装式设备防护等级不应低于GB 4208-1993要求IP40要求。 监测终端最多应能监测8个3相电压3相电流回路。每个监测单元应采取插拔式结构方便扩充和维护。 监测终端应含有标准结构尺寸，应采取标准19寸4U机箱。 监测终端整机结构应完整，紧固部位应无松动； 金属件表面应无锈蚀、裂纹、涂覆层剥落等损伤； 塑料件应无起泡、开裂、变形等现象； 文字和标志清楚，操作按键灵活。2）机械性能 应能承受正常运行中机械振动及常规运输条件下冲击，应经过下面要求机械性能试验。 振动试验按GB/T 2423.10要求进行试验后，监测终端应无损坏和紧固件松动脱落现象，通电后功效和正确度应符合Error! Reference source not found.、Error! Reference source not found.要求。 冲击试验按GB/T 2423.5要求进行试验后，监测终端应无损坏和紧固件松动脱落现象，通电后设备功效和正确度应符合Error! Reference source not found.、Error! Reference source not found.要求。（5）电磁兼容性要求1）电快速瞬变脉冲群抗干扰度试验根据GB/T 17626.4-1998中要求，以严酷等级3级要求进行试验，试验过程和试验完成后监测终端全部应正常工作，功效和正确度应符合Error! Reference source not found.、Error! Reference source not found.要求。2）辐射电磁场抗干扰度试验仅含有没有线传输功效监测终端做此项试验。根据GB/T 17626.3-1998中要求，以严酷等级3级要求进行试验，试验过程中和试验完成后监测终端全部应正常工作，功效和正确度应符合Error! Reference source not found.、Error! Reference source not found.要求。3）静电放电抗干扰度试验根据GB/T 17626.2-1998中要求，以严酷等级3级要求进行试验，试验过程中和试验完成后监测终端全部应正常工作，存放数据应无改变，功效和正确度应符合Error! Reference source not found.、Error! Reference source not found.要求。4）浪涌试验根据GB/T 17626.5-1998中要求，以严酷等级3级要求进行试验，试验过程中和试验完成后监测终端全部应正常工作，存放数据应无改变，功效和正确度应符合Error! Reference source not found.、Error! Reference source not found.要求。（6）安全性能要求1）绝缘电阻监测设备各电气回路对地和各电气回路之间绝缘电阻要求以下表所表示： 表一额定电压（V）绝缘电阻要求（M）测试电压（V）正常条件湿度条件U6021250U6021500注：和二次设备及外部回路直接连接接口回路采取U60V要求。2）冲击电压电压峰值为6kV，波形为标准1.2/50s脉冲，施加于监测设备电气回路对地之间，不应出现电弧、放电、击穿和损坏；试验后，监测设备存放数据应无改变，功效和正确度应仍符合相关要求。3） 绝缘强度在监测设备电气回路对地之间及其各电气回路之间施加有效值以下表所表示50Hz正弦波电压1min，不应出现电弧、放电、击穿和损坏；试验后，监测设备存放数据应无改变，功效和正确度应符合相关要求。绝缘强度试验电压，单位：V 额定电压试验电压有效值U6050060U1253标志、包装、运输和贮存（1）标志产品应有下列标志： 产品型号、名称； 生产厂名、商标； 出厂编号。含有谐波监测功效设备，应表明谐波测试精度是A级还是B级。（2）包装 包装箱上应有下列标志 生产企业名称、地址； 产品名称、型号； 外型尺寸； 产品标准号、许可证编号； “小心轻放”、“向上”、“怕湿”等字样或标志，箱上字样和标志，应确保不因历时较久而模糊不清。 包装箱内应有防震、防潮方法，以确保产品不受自然损坏。 包装箱内应随带下列文件 装箱单； 产品合格证； 产品使用说明书。（3）运输和储存 包装完整产品在运输过程中应避免雨、雪直接淋袭，并预防受到猛烈撞击和振动； 产品存放时，应放在温度为040、相对湿度不超出85、空气中无腐蚀性物质室内。
