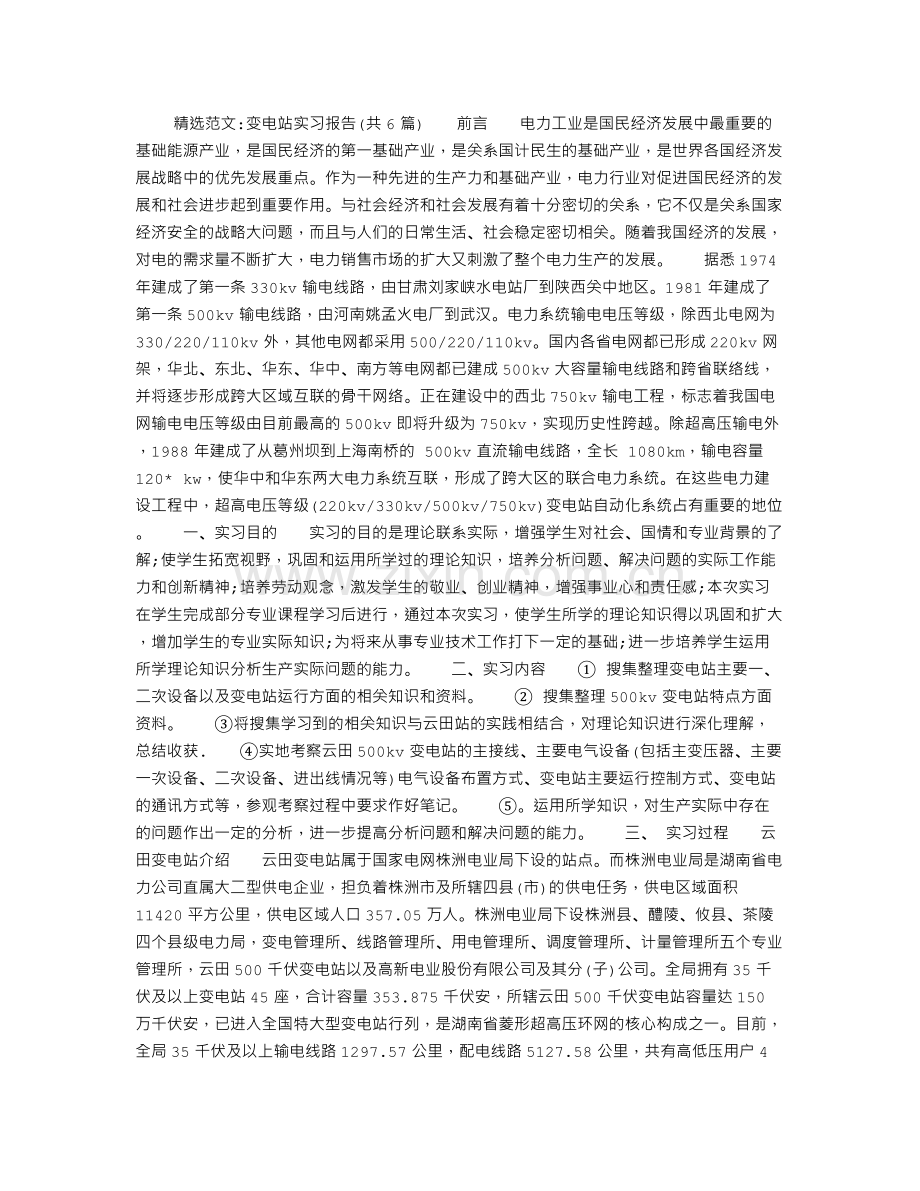

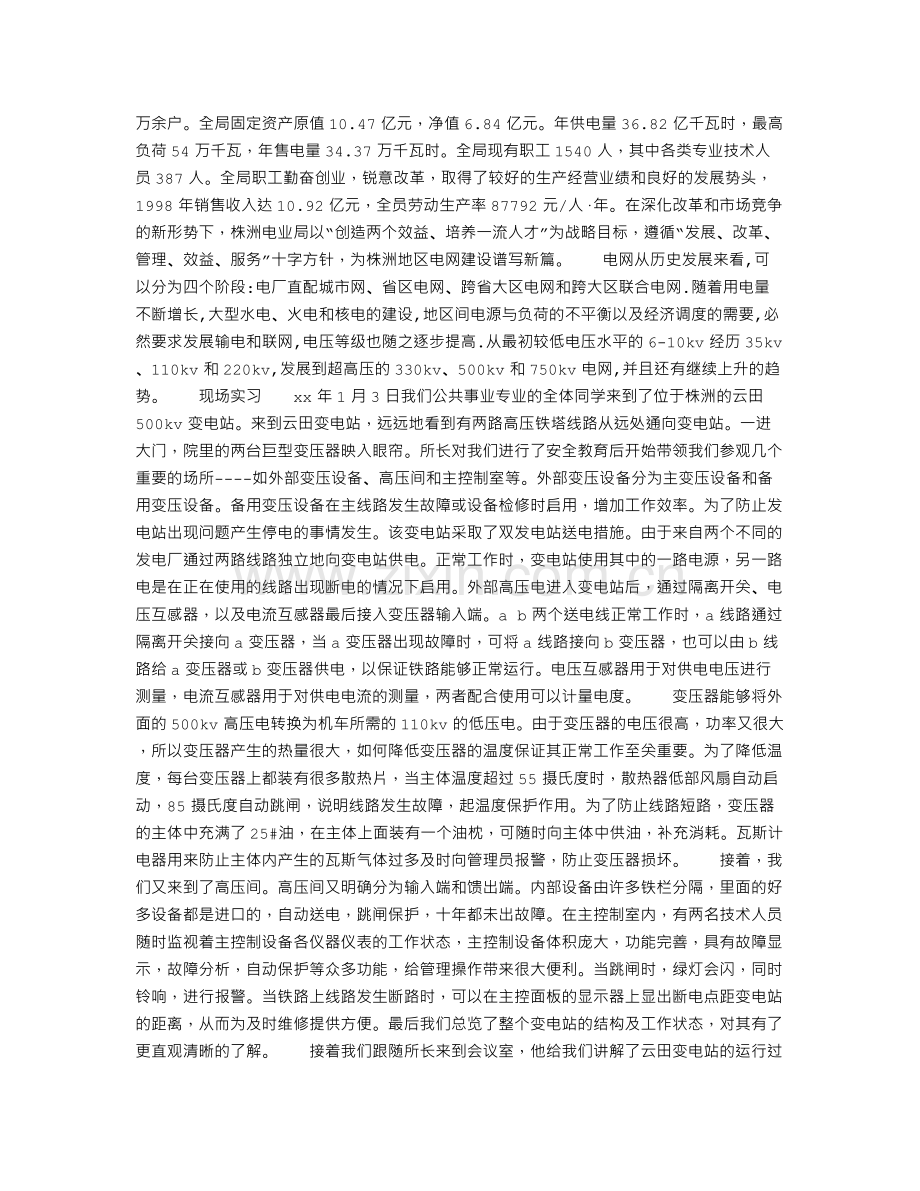

精选范文:变电站实习报告(共6篇)前言电力工业是国民经济发展中最重要的基础能源产业，是国民经济的第一基础产业，是关系国计民生的基础产业，是世界各国经济发展战略中的优先发展重点。作为一种先进的生产力和基础产业，电力行业对促进国民经济的发展和社会进步起到重要作用。与社会经济和社会发展有着十分密切的关系，它不仅是关系国家经济安全的战略大问题，而且与人们的日常生活、社会稳定密切相关。随着我国经济的发展，对电的需求量不断扩大，电力销售市场的扩大又刺激了整个电力生产的发展。据悉1974年建成了第一条330kv输电线路，由甘肃刘家峡水电站厂到陕西关中地区。1981年建成了第一条500kv输电线路，由河南姚孟火电厂到武汉。电力系统输电电压等级，除西北电网为330/220/110kv外，其他电网都采用500/220/110kv。国内各省电网都已形成220kv网架，华北、东北、华东、华中、南方等电网都已建成500kv大容量输电线路和跨省联络线，并将逐步形成跨大区域互联的骨干网络。正在建设中的西北750kv输电工程，标志着我国电网输电电压等级由目前最高的500kv即将升级为750kv，实现历史性跨越。除超高压输电外，1988年建成了从葛州坝到上海南桥的 500kv直流输电线路，全长 1080km，输电容量120* kw，使华中和华东两大电力系统互联，形成了跨大区的联合电力系统。在这些电力建设工程中，超高电压等级(220kv/330kv/500kv/750kv)变电站自动化系统占有重要的地位。一、实习目的实习的目的是理论联系实际，增强学生对社会、国情和专业背景的了解;使学生拓宽视野，巩固和运用所学过的理论知识，培养分析问题、解决问题的实际工作能力和创新精神;培养劳动观念，激发学生的敬业、创业精神，增强事业心和责任感;本次实习在学生完成部分专业课程学习后进行，通过本次实习，使学生所学的理论知识得以巩固和扩大，增加学生的专业实际知识;为将来从事专业技术工作打下一定的基础;进一步培养学生运用所学理论知识分析生产实际问题的能力。二、实习内容 搜集整理变电站主要一、二次设备以及变电站运行方面的相关知识和资料。 搜集整理500kv变电站特点方面资料。将搜集学习到的相关知识与云田站的实践相结合，对理论知识进行深化理解，总结收获.实地考察云田500kv变电站的主接线、主要电气设备(包括主变压器、主要一次设备、二次设备、进出线情况等)电气设备布置方式、变电站主要运行控制方式、变电站的通讯方式等，参观考察过程中要求作好笔记。运用所学知识，对生产实际中存在的问题作出一定的分析，进一步提高分析问题和解决问题的能力。三、 实习过程云田变电站介绍云田变电站属于国家电网株洲电业局下设的站点。而株洲电业局是湖南省电力公司直属大二型供电企业，担负着株洲市及所辖四县(市)的供电任务，供电区域面积11420平方公里，供电区域人口357.05万人。株洲电业局下设株洲县、醴陵、攸县、茶陵四个县级电力局，变电管理所、线路管理所、用电管理所、调度管理所、计量管理所五个专业管理所，云田500千伏变电站以及高新电业股份有限公司及其分(子)公司。全局拥有35千伏及以上变电站45座，合计容量353.875千伏安，所辖云田500千伏变电站容量达150万千伏安，已进入全国特大型变电站行列，是湖南省菱形超高压环网的核心构成之一。目前，全局35千伏及以上输电线路1297.57公里，配电线路5127.58公里，共有高低压用户4万余户。全局固定资产原值10.47亿元，净值6.84亿元。年供电量36.82亿千瓦时，最高负荷54万千瓦，年售电量34.37万千瓦时。全局现有职工1540人，其中各类专业技术人员387人。全局职工勤奋创业，锐意改革，取得了较好的生产经营业绩和良好的发展势头，1998年销售收入达10.92亿元，全员劳动生产率87792元/人年。在深化改革和市场竞争的新形势下，株洲电业局以“创造两个效益、培养一流人才”为战略目标，遵循“发展、改革、管理、效益、服务”十字方针，为株洲地区电网建设谱写新篇。电网从历史发展来看,可以分为四个阶段:电厂直配城市网、省区电网、跨省大区电网和跨大区联合电网.随着用电量不断增长,大型水电、火电和核电的建设,地区间电源与负荷的不平衡以及经济调度的需要,必然要求发展输电和联网,电压等级也随之逐步提高.从最初较低电压水平的6-10kv经历35kv、110kv和220kv,发展到超高压的330kv、500kv和750kv电网,并且还有继续上升的趋势。现场实习xx年1月3日我们公共事业专业的全体同学来到了位于株洲的云田500kv变电站。来到云田变电站，远远地看到有两路高压铁塔线路从远处通向变电站。一进大门，院里的两台巨型变压器映入眼帘。所长对我们进行了安全教育后开始带领我们参观几个重要的场所-如外部变压设备、高压间和主控制室等。外部变压设备分为主变压设备和备用变压设备。备用变压设备在主线路发生故障或设备检修时启用，增加工作效率。为了防止发电站出现问题产生停电的事情发生。该变电站采取了双发电站送电措施。由于来自两个不同的发电厂通过两路线路独立地向变电站供电。正常工作时，变电站使用其中的一路电源，另一路电是在正在使用的线路出现断电的情况下启用。外部高压电进入变电站后，通过隔离开关、电压互感器，以及电流互感器最后接入变压器输入端。a b两个送电线正常工作时，a线路通过隔离开关接向a变压器，当a变压器出现故障时，可将a线路接向b变压器，也可以由b线路给a变压器或b变压器供电，以保证铁路能够正常运行。电压互感器用于对供电电压进行测量，电流互感器用于对供电电流的测量，两者配合使用可以计量电度。变压器能够将外面的500kv高压电转换为机车所需的110kv的低压电。由于变压器的电压很高，功率又很大，所以变压器产生的热量很大，如何降低变压器的温度保证其正常工作至关重要。为了降低温度，每台变压器上都装有很多散热片，当主体温度超过55摄氏度时，散热器低部风扇自动启动，85摄氏度自动跳闸，说明线路发生故障，起温度保护作用。为了防止线路短路，变压器的主体中充满了25#油，在主体上面装有一个油枕，可随时向主体中供油，补充消耗。瓦斯计电器用来防止主体内产生的瓦斯气体过多及时向管理员报警，防止变压器损坏。接着，我们又来到了高压间。高压间又明确分为输入端和馈出端。内部设备由许多铁栏分隔，里面的好多设备都是进口的，自动送电，跳闸保护，十年都未出故障。在主控制室内，有两名技术人员随时监视着主控制设备各仪器仪表的工作状态，主控制设备体积庞大，功能完善，具有故障显示，故障分析，自动保护等众多功能，给管理操作带来很大便利。当跳闸时，绿灯会闪，同时铃响，进行报警。当铁路上线路发生断路时，可以在主控面板的显示器上显出断电点距变电站的距离，从而为及时维修提供方便。最后我们总览了整个变电站的结构及工作状态，对其有了更直观清晰的了解。接着我们跟随所长来到会议室，他给我们讲解了云田变电站的运行过程和一些基本的模式。一般情况下，电经过输电线路到达500千伏变电站后，通过变压器转化为220千伏等级，输送到220千伏变电站后，再通过变压器转化为110千伏等级，通过110千伏变电站再次降压，最后通过街头常见的变压器转化为居民用电，此时电压已经降到了220伏。再接着来到主控室，其中包括微机监控系统、电力系统通信系统、变电站管理系统。梦山变的主控室有六台计算机组成：视频视频监控系统机、故障录波系统、监控后台2、监控后台1、五防系统，以上的都是由我国电气业较先进的南瑞集团的产品，可以说都是国内最先进的技术。在主控室里对整个变电站的运行进行监视，通过计算机技术对故障进行预警、分析、排除，控制及安全操作闭锁，显示和制表打印，时间顺序记录，事故追忆，信息的远传，运行、操作、事故处理指导，人机联系，运行的技术管理，自诊断、自恢复和自动切换。而站长向我们介绍到整个主控室每天只有五个人在值班，可以说，区域控制中心的建设实施实现了减人增效、提高操作效率、降低运行维护成本等等方面的经济效益。从远期效益和电网发展来看，随着接入的变电站不断增多，按照无人值班模式设计的变电站在降低工程投资和运行维护成本以及缩短建设工期方面所带来的经济效益将更加显著。另外处理事故时必须做到稳(沉着)、准(准确)、敏(迅速)，且要根据以下原则采取措施：尽速限制事故发展，消除事故根源，解除对人身、设备安全的威胁;用一切可能的方法保持设备继续运行，以保证对用户的供电;尽快对已停电的用户恢复送电;调整电力系统的运行方式，使其恢复正常运行。事故时和事故后的联系汇报制度和汇报内容。电力系统的值班调度员领导各变电站值班人员处理系统发生的事故，事故时，发生事故的变电站值班人员应将有关情况及时报告管辖值班调度员、分公司调度、站长。调度员则根据汇报的情况判断分析，做出事故处理决定，下达命令。值班人员的汇报必须做到及时、全面、准确。误报和漏报，会对处理事故造成不良后果.紧急情况可先处理后汇报. 如果事故时变电站与调度联系中断，则值班人员按规程规定处理事故，通讯恢复后应立即将事故情况和处理过程详细汇报.并应做好事做记录。四.实习总结通过这一次的实习，我了解了变电所电气设备的构成、了解配电装置的布置形式及特点，并了解安全净距的意义。了解控制屏、保护屏的布置情况及主控室的总体布置情。在变电站工作，安全是最重要的一件事，所以我们牢记“安全第一、预防为主”的实习方针，加强安规学习，提高安全意识，更是我们的必修课。 “变电站安全无小事”已在每个同学的心中打上深深的烙印。在这次实习中，我收益颇多，这些都是无形资产，将伴随我一生。这次参观可以看到变电站的管理可以说是军事化的管理模式。临走前，我看着一根根的输电线把电能输送到千家万户，给我们带来了光明，给我们带来了征服大自然的力量。此外，我们和站长的谈话中也学到了一些在社会上为人处世和工作的经验，让我知道怎样在平凡之中创造出不平凡。变电站实习报告(共6篇)篇一：变电站实习报告电气实习报告 1实习目的实习的目的是理论联系实际，增强学生对社会、国情和专业背景的了解；使学生拓宽视野，巩固和运用所学过的理论知识，培养分析问题、解决问题的实际工作能力和创新精神；培养劳动观念，激发学生的敬业、创业精神，增强事业心和责任感；通过本次实习，使学生所学的理论知识得以巩固和扩大，增加学生的专业实际知识；为将来从事专业技术工作打下一定的基础；进一步培养学生运用所学理论知识分析生产实际问题的能力2实习时间2011年3月7日至2011年4月1日。3实习地点天门市供电公司石河变电营业所实习。4实习内容4.1 变电所简介1979年前，天门有110kv变电站与大电网联接，并以此为中心先后建立11座35kv变电站。1988年始建220kv输变电工程项目，1995年220kv变电站竣工并正式投入运行。至2003年底，全市境内共有220kv变电站1座，主变压器1台，容量12万kv安；110kv变电站3座，主变压器5台，容量14.45万kv安；35kv变电站14座，主变压器27台，容量9.585万kv安。220kv输电线路，全长49.97km；110kv输电线路4条，全长92.12km；35kv输电线路19条，全长269.72km。形成以220kv变电站为枢纽，110kv输变电结构为骨架，35kv和10kv设施为网络的电力网。最高用电负荷达到10.5万kw，年供电量4亿kw时。全市年人均用电量210kw时，比1979年增加166.8kw时，增长4.86倍。其中，石河变电站 1979年实施增容，新增主变压器1台，容量3200kv安，同年8月竣工投入运行。1984年进行彻底改造，并于1985、1991年先后两次增容，至2003年，总装机容量10000kv安。2003年始，全面展开城镇电网改造与高压工程项目建设，兴建改造10kv配电线路95km，兴建改造台区125个，配电变压器容量25185kv安，兴建改造低压线路86km。通过网改建设，实现城乡用电同网同价，年均减轻全市农户不合理用电负担2000余万元。同时，促使供电企业效益显著提高，据测算可年增效益1500万元左右。4.2 变电站电气主接线变电站电气主接线指的是变电站中汇集、分配电能的电路，通常称为变电所一次接线，是由变压器、断路器、隔离开关、互感器、母线、避雷器等电气设备按一定顺序连接而成的，电气主接线图中，所有电气设备均用规定的文字和符号表示，按它们的正常状态画出。变电站的主接线有线路-变压器组接线，单母线接线，桥式接线三种。为了便于运行分析与操作，变电站的主控制室中，通常使用了能表明主要电气设备运行状态的主接线操作图，每次操作预演和操作完成后，都要确认图上有关设备的运行状态已经正确无误。电气主接线是整个变电站电气部分的主干，电气主接线方案的选定，对变电所电气设备的选择，现场布置，保护与控制所采取的方式，运行可靠性、灵活性、经济性、检修运行维护的安全性等，都有直接的影响。因此选择优化的电气主接线方式具有特别重要的意义。4.3变电站主要电气设备 4.3.1主变压器主变压器的特点是电压等级高、传输容量大，对变压器的设计和制造工艺的要求都比较高为了节约材料、方便运输，一般采用自耦变压器。自耦变压器一般接成星形-星形。由于铁心饱和，在二次侧感应电压内会有三次谐波出现。为了消除三次谐波及减少自耦变压器的零序阻抗，三相自耦变压器中，除有公共绕组和串联绕组外，还增设了一个接成三角形的大。现代电力系统中，电压互感器一般可做到四绕组式，这样一台电压互感器可集上述三种用途于一身。电压互感器分为电磁式和电容式两大类，目前在500kv电力系统中，大量使用的都是电容式电压互感器。4.3.4电流互感器电流互感器是专门用作变换电流的特种变压器。电流互感器的一次绕组串联在电力线路中，线路中的电流就是互感器的一次电流，二次绕组接有测量仪表和保护装置，作为二次绕组的负荷，二次绕组输出电流额定值一般为 5a或1a。4.3.5避雷器避雷器是变电站内保护电气设备免雷电冲击波袭击的设备。当雷电冲击波沿线路传入变电站，超过避雷器保护水平时，避雷器首先放电，将雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。4.3.6高压电抗器和抽能并联高压电抗器超高压交流输电线路有大量的容性充电功率。100km长的500kv线路容性充电功率约为100120m。为同样长度的220kv线路的67倍。如此大的容性充电功率给电网的安全运行带来了许多麻烦。因此，在超高压输电线路上一般要装设并联高压电抗器。变电站实习报告(共6篇) 4.4供用电管理4.4.1计划用电计划用电成为缺电时期供电管理的重点与工作中心。1979年按照农业、轻工业、重工业的次序确保重点、兼顾一般的原则实施计划用电，坚持合理分配、轮流供电。1989年开始实行计划电量包干使用的办法，采取“一查四定”的管理措施，即查重点电力用户，定电量，定负荷，定用电时间，定用电单耗。同期，市和各乡镇成立“三电办公室”，使用行政手段加强计划用电管理，同时筹组加工电、集资电、认购电、电权电等，以缓解统配电量不足的矛盾。4.4.2节约用电1981年以来，全（县）市狠抓节约用电，坚持每年一度的“节能月”活动，加强节约用电宣传。对用电企业实行用电产品单耗考核，实行超标准耗电加价，对电耗完成好的企业给予增加用电指标、奖励电量。工业企业通过加强单耗管理，万元产值耗电由1995年的324kw时下降到1997年的223kw时。19951997年，全市展开“节电四新成果”的推广应用，更新改造高能耗配变397台、电动机9499台。安装节能灯管6亿只、紧凑型节能灯2.5万只、其他节能灯具2万只，节能灯具占使用量的40%左右。同时引导加快老企业产品的更新换代，淘汰落后工艺和高能耗设备。其中市水泥厂将大功率电机安装变频调速器，提高电力功率因素0.05，年节电100万kw时以上。市化肥实施两煤改一煤新工艺，年节电240万kw时。三年间，全市累计节电达7000万kw时，相当于全市1995年用电总量的一半以上。被授予“中华人民共和国节电先进县（市）”称号。4.4.3电费电价1979年，执行全省统一电价，其电价共分4大类，即大宗工业用电；非工业、普通工业用电；照明用电；农业生产用电。大宗工业用电实行基本电费加电度电费的“两部制”电价，对合成氨和磷肥生产，以及农业电排电灌用电实行优待电价。4.5企业管理体制改革随着农村用电逐步普及，农电管理已引起各级政府和供电部门的重视。1980年，县政府出台农电管理办法，首次提出“两先两后五不供”农村用电管电原则。即：先申请，后施工；先验收，后通电；无管电组织，无专职电下页 余下全文篇二：变电站实习报告变电站实习报告前言电力工业是国民经济发展中最重要的基础能源产业，是国民经济的。运用所学知识，对生产实际中存在的问题作出一定的分析，进一步提高分析问题和解决问题的能力。三、实习过程云田变电站介绍云田变电站属于国家电网株洲电业局下设的站点。而株洲电业局是湖南省电力公司直属大二型供电企业，担负着株洲市及所辖四县（市）的供电任务，供电区域面积11420平方公里，供电区域人口357.05万人。株洲电业局下设株洲县、醴陵、攸县、茶陵四个县级电力局，变电管理所、线路管理所、用电管理所、调度管理所、计量管理所五个专业管理所，云田500千伏变电站以及高新电业股份有限公司及其分（子）公司。全局拥有35千伏及以上变电站45座，合计容量353.875千伏安，所辖云田500千伏变电站容量达150万千伏安，已进入全国特大型变电站行列，是湖南省菱形超高压环网的核心构成之一。目前，全局35千伏及以上输电线路1297.57公里，配电线路5127.58公里，共有高低压用户4万余户。全局固定资产原值10.47亿元，净值6.84亿元。年供电量36.82亿千瓦时，最高负荷54万千瓦，年售电量34.37万千瓦时。全局现有职工1540人，其中各类专业技术人员387人。全局职工勤奋创业，锐意改革，取得了较好的生产经营业绩和良好的发展势头，1998年销售收入达10.92亿元，全员劳动生产率87792元/人年。在深化改革和市场竞争的新形势下，株洲电业局以“创造两个效益、培养一流人才”为战略目标，遵循“发展、改革、管理、效益、服务”十字方针，为株洲地区电网建设谱写新篇。电网从历史发展来看,可以分为四个阶段:电厂直配城市网、省区电网、跨省大区电网和跨大区联合电网.随着用电量不断增长,大型水电、火电和核电的建设,地区间电源与负荷的不平衡以及经济调度的需要,必然要求发展输电和联网,电压等级也随之逐步提高.从最初较低电压水平的6-10kv经历35kv、110kv和220kv,发展到超高压的330kv、500kv和750kv电网,并且还有继续上升的趋势。现场实习2007年1月3日我们公共事业专业的全体同学来到了位于株洲的云田500kv变电站。来到云田变电站，远远地看到有两路高压铁塔线路从远处通向变电站。一进大门，院里的两台巨型变压器映入眼帘。所长对我们进行了安全教育后开始带领我们参观几个重要的场所-如外部变压设备、高压间和主控制室等。外部变压设备分为主变压设备和备用变压设备。备用变压设备在主线路发生故障或设备检修时启用，增加工作效率。为了防止发电站出现问题产生停电的事情发生。该变电站采取了双发电站送电措施。由于来自两个不同的发电厂通过两路线路独立地向变电站供电。正常工作时，变电站使用其中的一路电源，另一路电是在正在使用的线路出现断电的情况下启用。外部高压电进入变电站后，通过隔离开关、电压互感器，以及电流互感器最后接入变压器输入端。ab两个送电线正常工作时，a线路通过隔离开关接向a变压器，当a变压器出现故障时，可将a线路接向b变压器，也可以由b线路给a变压器或b变压器供电，以保证铁路能够正常运行。电压互感器用于对供电电压进行测量，电流互感器用于对供电电流的测量，两者配合使用可以计量电度。变压器能够将外面的500kv高压电转换为机车所需的110kv的低压电。由于变压器的电压很高，功率又很大，所以变压器产生的热量很大，如何降低变压器的温度保证其正常工作至关重要。为了降低温度，每台变压器上都装有很多散热片，当主体温度超过55摄氏度时，散热器低部风扇自动启动，85摄氏度自动跳闸，说明线路发生故障，起温度保护作用。为了防止线路短路，变压器的主体中充满了25油，在主体上面装有一个油枕，可随时向主体中供油，补充消耗。瓦斯计电器用来防止主体内产生的瓦斯气体过多及时向管理员报警，防止变压器损坏。接着，我们又来到了高压间。高压间又明确分为输入端和馈出端。内部设备由许多铁栏分隔，里面的好多设备都是进口的，自动送电，跳闸保护，十年都未出故障。在主控制室内，有两名技术人员随时监视着主控制设备各仪器仪表的工作状态，主控制设备体积庞大，功能完善，具有故障显示，故障分析，自动保护等众多功能，给管理操作带来很大便利。当跳闸时，绿灯会闪，同时铃响，进行报警。当铁路上线路发生断路时，可以在主控面板的显示器上显出断电点距变电站的距离，从而为及时维修提供方便。最后我们总览了整个变电站的结构及工作状态，对其有了更直观清晰的了解。接着我们跟随所长来到会议室，他给我们讲解了云田变电站的运行过程和一些基本的模式。一般情况下，电经过输电线路到达500千伏变电站后，通过变压器转化为220千伏等级，输送到220千伏变电站后，再通过变压器转化为110千伏等级，通过110千伏变电站再次降压，最后通过街头常见的变压器转化为居民用电，此时电压已经降到了220伏。再接着来到主控室，其中包括微机监控系统、电力系统通信系统、变电站管理系统。梦山变的主控室有六台计算机组成：视频视频监控系统机、故障录波系统、监控后台、监控后台、五防系统，以上的都是由我国电气业较先进的南瑞集团的产品，可以说都是国内最先进的技术。在主控室里对整个变电站的运行进行监视，通过计算机技术对故障进行预警、分析、排除，控制及安全操作闭锁，显示和制表打印，时间顺序记录，事故追忆，信息的远传，运行、操作、事故处理指导，人机联系，运行的技术管理，自诊断、自恢复和自动切换。而站长向我们介绍到整个主控室每天只有五个人在值班，可以说，区域控制中心的建设实施实现了减人增效、提高操作效率、降低运行维护成本等等方面的经济效益。从远期效益和电网发展来看，随着接入的变电站不断增多，按照无人值班模式设计的变电站在降低工程投资和运行维护成本以及缩短建设工期方面所带来的经济效益将更加显著。另外处理事故时必须做到稳（沉着）、准（准确）、敏（迅速），且要根据以下原则采取措施：尽速限制事故发展，消除事故根源，解除对人身、设备安全的威胁；用一切可能的方法保持设备继续运行，以保证对用户的供电；尽快对已停电的用户恢复送电；调整电力系统的运行方式，使其恢复正常运行。事故时和事故后的联系汇报制度和汇报内容。电力系统的值班调度员领导各变电站值班人员处理系统发生的事故，事故时，发生事故的变电站值班人员应将有关情况及时报告管辖值班调度员、分公司调度、站长。调度员则根据汇报的情况判断分析，做出事故处理决定，下达命令。值班人员的汇报必须做到及时、全面、准确。误报和漏报，会对处理事故造成不良后果.紧急情况可先处理后汇报.如果事故时变电站与调度联系中断，则值班人员按规程规定处理事故，通讯恢复后应立即将事故情况和处理过程详细汇报.并应做好事做记录。变电站实习报告(共6篇) 四实习总结通过这一次的实习，我了解了变电所电气设备的构成、了解配电装置的布置形式及特点，并了解安全净距的意义。了解控制屏、保护屏的布置情况及主控室的总体布置情。在变电站工作，安全是最重要的一件事，所以我们牢记“安全篇三：变电所实习报告变电所实习报告一、 实习目的：实习的目的是理论联系实际，增强学生对社会、国情和专业背景的了解；使学生拓宽视野，巩固和运用所学过的理论知识，培养分析问题、解决问题的实际工作能力和创新精神；培养劳动观念，激发学生的敬业、创业精神，增强事业心和责任感；本次实习在学生完成部分专业课程学习后进行，通过本次实习，使学生所学的理论知识得以巩固和扩大，增加学生的专业实际知识；为将来从事专业技术工作打下一定的基础；进一步培养学生运用所学理论知识分析生产实际问题的能力。二、 实习内容1、搜集整理变电站主要一、二次设备以及变电站运行方面的相关知识和资料。2、搜集整理10kv变电站特点方面资料。3、将搜集学习到的相关知识与职教城10kv变电所的实践相结合，对理论知识进行深化理解，总结收获4实地考察职教城10kv变电所的主接线、主要电气设备（包括主变压器、主要一次设备、二次设备、进出线情况等）电气设备布置方式、变电站主要运行控制方式、变电站的通讯方式等，参观考察过程中要求作好笔记。5、运用所学知识，对生产实际中存在的问题作出一定的分析，进一步提高分析问题和解决问题的能力。三、实习过程2013年12月17日早上我们乘车向实习的电所和终端变电所。按电压阶级可分为一次变电所、二次变电所、三次变电所。按用途可分为送电用变电所、配电用变电所、周波数变电所、电气铁道用变电所、直流送电用变电所。按形式可分为屋外变电所、屋内变电所、半屋外变电所、地下式变电所、移动式变电所。变电所由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，运动和通信系统，必要的无功功率补偿装置和主控制室等组成 。其中 ，主接线、主变压器、高低压配电装置等属于一次系统；继电保护和控制系统、直流系统、远动和通信系统等属二次系统。2、部件分析：一个完善的变电所，要拥有两路电源和自备电源。所谓两路电源，就是由发电厂不同机组发出的电，经变电所不同母线接出的两路或两路以上电源线。当一路发生故障无法供电时，对另一路完全不产生影响，另一路会继续供电。一般来说，电动机采用三相电，是380v，民用电采用一相一零供电，是220v。自备电源供电方式常见于钢铁集团、煤矿、石油钻探、飞机、舰船、机车、企业小型自备电站和野外作业等各种行业的供电系统中。自备电源是指相对于传统的集中式大电网供电，将发电系统以小规模布置在用户附近，与用户一起组成独立的电能产生、输送和消耗系统。可用于解决一个地域或一些特殊设备的供用电问题。这样的系统结构灵活，安装方便，具有低的变电站实习报告(共6篇)输配电成本和线路损耗，土建和安装成本也很低，可很好地解决一些偏远地区、海岛、海洋钻井平台和其它特殊场合下的供电问题。通过电流的导线周围有磁场，而磁场作用于其范围的铁磁物质使其受力，因此同方向电流的两条导线互相吸引，反方向电流的两条导线互相排斥。这种吸引或排斥的力即电气线路所称的“电动力”。三相交流母线涂色，l1相为黄色，l2相为绿色，l3相为红色，n线为黑色；直流母线涂色，正母线为赭色，负母线为蓝色。螺栓的存在有效的防止了节点的发热，而铝板的摆放方式同样影响着温度，立式摆放散热要好，但是横式摆放更美观。计量柜是电能计量柜的简称，是电能计量装置的一种。计量柜配置：10kv及以下供电的用户，应配置全国统一标准的电能计量柜。35 kv供电的用户，宜配置全国统一标准的电能计量柜。3、中国发电情况：2013年底我国发电装机预计将达12.3亿千瓦左右，发电装机规模有望跃居世界全国电煤供应总体平稳，局部地区电煤运输偏紧。其中东北地区供应富余能力增加；西北地区供应能力有一定富余；南方区域电力供需平衡有余；华中区域电力供需总体平衡；受跨区通道能力制约、部分机组停机进行脱硝改造以及天然气供应紧张等因素影响，考虑高温、来水等不确定性，华东和华北地区的部分省份在部分高峰时段可能有少量电力缺口。4、直流输电：主要由换流站、直流线路、交流侧和直流侧的电力滤波器、无功补偿装置、换流变压器、直流电抗器以及保护、控制装置等构成,其中换流站是直流输电系统的核心，它完成交流和直流之间的变换。优点：当输送相同功率时，直流线路造价低，架空线路杆塔结构较简单，线路走廊窄，同缘水平的电缆，直流输电可以运行于较高的电压；直流输电的功率和能量损耗小；对通信干扰小；线路稳态运行时没有电容电流，没有电抗压降,沿线电压分布较平稳,线路本身无需无功补偿；直流输电线联系的两端交流系统不需要同步运行，因此可用以实现不同频率或相同频率交流系统之间的非同步联系；直流输电线本身不存在交流输电固有的稳定问题，输送距离和功率也不受电力系统同步运稳定性的限制；由直流输电线互相联系的交流系统各自的短路容量不会因互联而显著增大；直流输电线的功率和电流的调节控制比较容易并且迅速，可以实现各种调节、控制。如果交、直流并列运行，有助于提高交流系统的稳定性和改善整个系统的运下页 余下全文篇四：220kv变电站实习报告变电站实习报告(共6篇)下页篇五：薛家湾220kv变电站实习报告薛家湾220kv变电站 -认识实习报告 学院：机电工程学院班级：姓名：日期： 10级电气 2012年11月13 日前言薛家湾220kv变电站于1992 年10月14日投运，占地面积为43272平方米，分为220kv、110kv、10kv三个电压等级。其中，220kv、110kv系统的主接线形式为双母线带旁路接线，10kv系统采用单母分段的接线形式。初期建设规模为220kv出现三回，110kv出现4回，63000kva主变1台，随着电网及地方经济的不断发展，现拥有220kv出线8回,110kv出线11回，10kv出线10回，单台容量为120000kva的主变3台，无功补偿容量为10800kvar的大型变电站。薛家湾变电站220kv系统连接着准格尔电厂、准能矸石电厂、长胜220kv变电站，同时与宁格尔500kv变电站及大路220kv变电站联网。110kv系统以辐射状向14个110kv变电站提供电源，担负着准格尔旗、呼市清水河县、准格尔煤田地区工农业及居民生活用电的供电任务。同时为准大、淮东、伊泰及官牛犋四条电气化铁路提供电源，在内蒙古西部电网中占有重要地位。薛家湾220kv 变电站是连接 220kv跨区域主网架与 220kv 省内网架的主要枢纽。本次实习主要包括薛家湾220kv 变电站一、二次设备的学习，是由工人师傅带领我们到现场参观一些设备以及讲解一些相关知识，重点通过现场参观设备以及阅读图纸，使我们对变电站的电力系统的整体运行以及继电保护、自动装置等二次设备有一个全面深入的认识和了解，增强对本专业知识的理解能力与实践能力。一、实习目的实习的目的是理论联系实际，增强学生对社会、国情和专业背景的了解；使学生拓宽视野，巩固和运用所学过的理论知识，培养分析问题、解决问题的实际工作能力和创新精神；培养劳动观念，激发学生的敬业、创业精神，增强事业心和责任感；本次实习在学生完成部分专业课程学习后进行，通过本次实习，使学生所学的理论知识得以巩固和扩大，增加学生的专业实际知识；为将来从事专业技术工作打下一定的基础；进一步培养学生运用所学理论知识分析生产实际问题的能力。二、实习前期准备2.1变电所的相关知识变电所是联系发电厂和电力用户的中间环节，起着电压变换和分配电能的作用。根据变电所在电力系统中的地位和作用不同，变电所可分为枢纽变电所、中间变电所、区域变电所和终端变电所。枢纽变电所枢纽 变电所位于电力系统的枢纽点，汇集有多个电源（发电厂或其他电力网），连接电力系统的高压和中压，电压等级在330kv以上，负责向区域变电所和中间变电所供电。中间变电所 中间变电所位于枢纽变电所和区域变电所之间，使长距离输电线路分段，起功率交换作用。它一般汇集23路电源，电压等级在220330kv之间。区域变电所 区域变电所负责向某一地区城市供电，高压侧电压等级一般为110kv或220kv，低压侧电压等级一般为110 kv或35 kv。终端变电所 终端变电所在输电线路的终端，直接向电力用户供电，高压侧电压一般为110 kv。2.2变电站主接线的学习薛家湾220kv变电站分为220kv、110kv、10kv三个电压等级。其中，220kv、110kv系统的主接线形式为双母线带旁路接线，10kv系统采用单母分段的接线形式。现拥有220kv出线8回,110kv出线11回，10kv出线10回，单台容量为120000kva的主变3台，无功补偿容量为10800kvar的大型变电站。2.3主要设备的学习主要设备的学习包括站内主变压器、母线、断路器、隔离、电压互感器、电流互感器、避雷器，内容涉及到设备的型号、参数、性能、接线方式及站内的配置情况。首先是从设备的解剖图 了解设备的内部结构，并结合设备的型号去了解设备的具体性能，然后通过 设备的具体接线方式，可以了解到设备的具体运行方式，最后通过全站的配置情况， 我们可以了解到一个变电站的整体一次构架，从而达到全面的一个认知。2.4二次系统的学习2.4.1 继电保护对于变电站的继电保护学习，我首先从变电站的整体继电保护配置入手，熟悉各种设备的相关保护 种类。按设备分可以分成线路保护、主变保护、开关保护、电抗器保护、电容器保护等。如果从保护功 能分可以按保护功能分类，有短路故障保护和异常运行保护。前者又可分为主保护、后备保护和辅助保护；后者又可分为过负荷保护、失磁保护、失步保护、低频保护、非全相运行保护等。按保护动作 原理分类，有过电流保护、低电压保护、过电压保护、功率方向保护、距离保护、差动保护、高频（载 波）保护等。这样，自己对变电站的继电保护有了一个整体的认识。然后自己还针对每一种保护，分别对其测量元件、逻辑环节和执行输出进行详细学习，并重点 学习了其中的逻辑环节，从根本上回顾了自己本专业的继电保护知识，从实际应用中纠正自己 对一些片面感性认知与错误，加深了自己对变电站继电保护的理解及应用能力。2.4.2 自动化系统电站计算机监控系统，是以计算机作为处理各类变电设备信号的基础平台，监控系统主要功能包括 实时数据采集处理、监视与报警、控制与操作、统计计算、事件顺序记录、数据库管理、人机接口、记 录和制表打印、时钟同步、防误闭锁及同期、在线自诊与冗余管理、与继电保护装置和其他智能设备的 通信、与调度端的通信及远方诊断等。计算机监控系统能完成对整个变电所电气设备的监测、控制及远 动信息传送等各种功能。通过对变电站的自动化系统学习，自己能对站内的自动化整体上有了一个全面的理解。站内监控系 统采用南瑞继保的分散式微机监控系统。按安装地点和功能，该系统包括两部分：主控楼内的站控层和 继电保护室内的间隔层。网络结构为开放式分层、分布式结构。站控层通过光纤与间隔层相连。该系统 的网络全部采用光纤或屏蔽双绞线以太网组网，网络拓扑结构采用总线型。站控层监控网络按双以太网 配置，且按全站终期规模配置。间隔层也采用双以太网，间隔层网络采用具备以太网接口的测控单元直 接挂在以太网上，通过以太网直接与站控层设备通讯。2.5图纸的阅读在实习期间，我详细阅读了主变的二次系统接线图、开关分合闸回路图、cvt 二次接线图及保护的逻辑图等其他图纸。通过阅读图纸能对设备的可以了解设备的具体运行情况，比如说主变的冷却系统图的阅读，可以了解到当油温达65及以上、高压绕组温升达到75及以上或者负载大于 75
