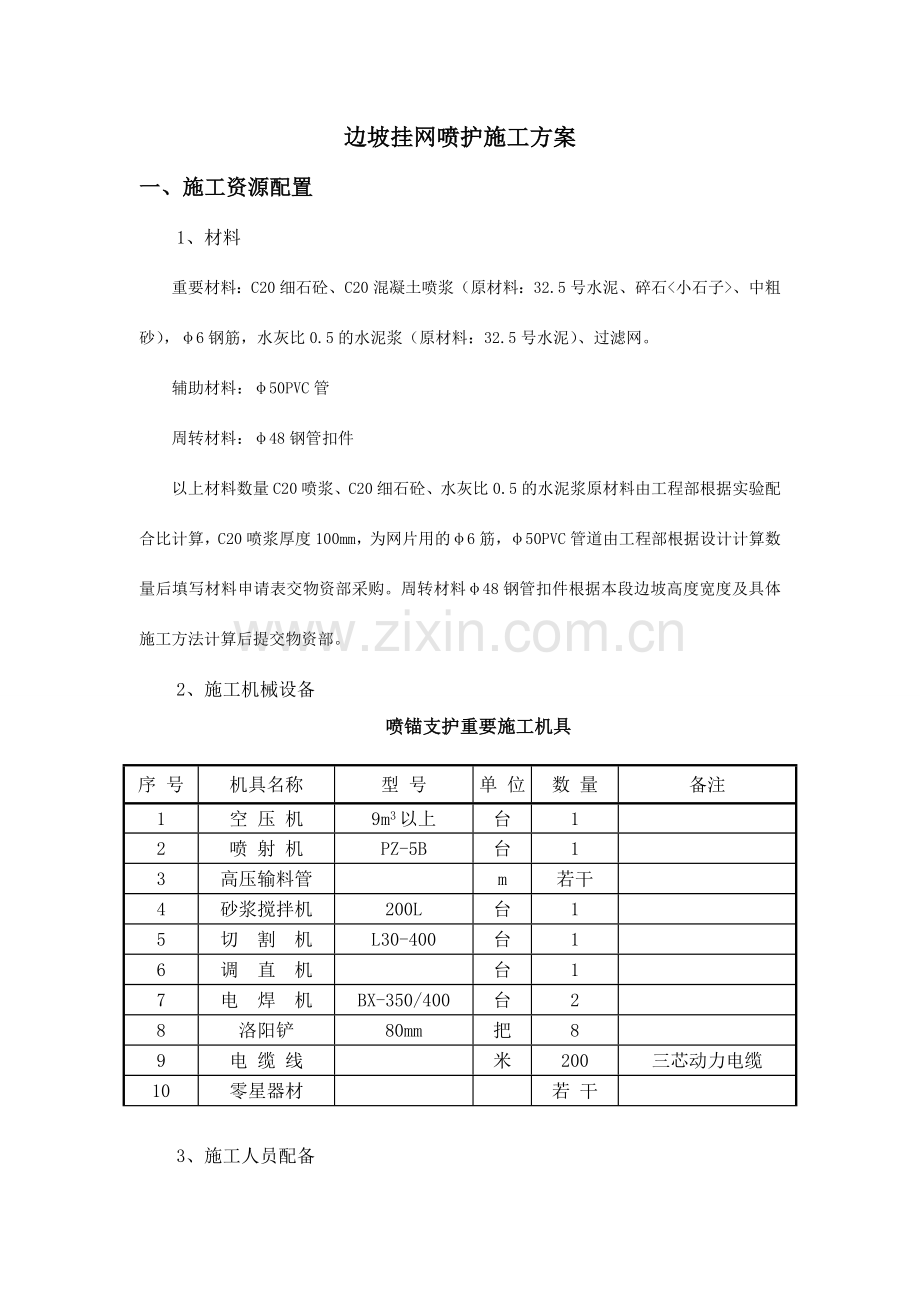

边坡挂网喷护施工方案一、施工资源配置1、材料重要材料：C20细石砼、C20混凝土喷浆（原材料：32.5号水泥、碎石、中粗砂），6钢筋，水灰比0.5的水泥浆（原材料：32.5号水泥）、过滤网。辅助材料：50PVC管周转材料：48钢管扣件以上材料数量C20喷浆、C20细石砼、水灰比0.5的水泥浆原材料由工程部根据实验配合比计算，C20喷浆厚度100mm，为网片用的6筋，50PVC管道由工程部根据设计计算数量后填写材料申请表交物资部采购。周转材料48钢管扣件根据本段边坡高度宽度及具体施工方法计算后提交物资部。2、施工机械设备喷锚支护重要施工机具序 号机具名称型 号单 位数 量备注1空 压 机9m3以上台12喷 射 机PZ-5B台13高压输料管m若干4砂浆搅拌机200L台15切 割 机L30-400台16调 直 机台17电 焊 机BX-350/400台28洛阳铲80mm把89电 缆 线米200三芯动力电缆10零星器材若 干3、施工人员配备现场管理人员2人，技术总管1名，机械操作人员5名以上，质量1，安全1人，材料员1名。作业工人 ：空压机司机1名，喷浆手2名，挤压泵操作手1名，电焊工1名，电工1名，辅助工5名。二、施工方法与施工工艺1、准备工作1.1搭设金属扣件双排脚手架，脚手架设高为7.6m, 步距1.8m，立杆纵距La=1.5m，立杆横距Lb0.8m。脚手架沿基坑内侧布置，只做基坑西侧和北侧，即西侧97m、北侧160m。 1）搭设前应严格进行钢管筛选，凡严重锈蚀、薄壁、严重弯曲裂变的杆件不宜采用。2）严重锈蚀、变形、裂痕螺栓螺纹已经损坏的扣件不准采用。3）脚手架的基础除按规定搭设。4）脚手架座立于三七灰土上，用方木200*200垫块垫底。6）同一立面的小横杆，应对等交错设立，同时立杆前后对直。7）斜杆接长，不宜采用对接扣件。应采用叠交方式，搭接长度不小于50cm，用三只旋转扣件均匀分布扣紧，两端余头不小于10cm。8）搭设人员安全上下使用爬梯，必须符合安全规范规定。9）第四步（相对标高为5.6m处）为人员操作面平台，人员操作面平台设立护栏横杆。10）在第三步每个立杆处加设横杆，横杆一侧抵在冠梁下面的三轴搅拌桩上（此处加一大横杆），并满挂安全防护网。11）脚手架采用刚性连接，连接在支护型钢上，2步3跨一连接。1.2拆除脚手架时，按照拆除方案做好每一步工作。1）拆除现场必须设警戒区域，张挂醒目的警戒标志。警戒区域内严禁非工作人员通行或在脚手架下方组织施工。地面监护人员必须履行职责。2）仔细检查调运机械，涉及是否安全可靠。调运机械不允许搭设在脚手架上，应另行设立。3）如遇强风、雨等特殊气候不应进行脚手架的拆除。夜间实行拆除作业，应具有良好的照明设备。4）拆除人员进入岗位以后，先进行检查。清除架板上留的材料、物件及垃圾块。所有清理物应安全输送至地面，严禁从高处抛掷。5）按搭设的反程序进行拆除，即竖挡笆-防护栏杆-搁栅-斜拉杆-连接杆-大横杆-小横杆-立杆。6）不允许分立面拆除或上、下二步同时拆除（踏步式）。认真做到一步一清，一杆一清。7）所有连杆、斜拉杆必须随脚手架不成拆除，同步进行下降，不准先行拆除。8）所有杆件与扣件，在拆除适应分离，不允许杆件上附着扣件输送地面，或两杆同时拆下输送地面。9）所有架板拆除，应自外向内里竖立、搬运，防止自立向外翻起后，架板上垃圾物件直接从高处坠落伤人。10）当天竣工后，应仔细检查岗位周边的情况，如发现留有隐患的部位，应及时进行修复或继续完毕指一个程序、一个部位的结束，方可撤离岗位。11）输送至地面的所有杆件、扣件等物件，应按类对方整理。在边坡进行喷砼前，按设计图纸做好各项准备工作；a) 清理防护边坡杂物，清除浮土及松动的土块；b) 用水冲洗坡面，并使边坡表面保持一定的湿度；2、网片制作安装埋设控制喷射混凝土厚度的标志（喷射混凝土厚度为10cm），铺设6钢筋网，网格间距2020cm。钢筋现场绑扎操作工艺：1）将预留钢筋调直理顺，并将表面砂浆等杂物清理干净。先立24 根纵向筋，并划好横筋分档标志，然后于下部及齐胸处绑两根定位水平筋，并在横筋上划好分档标志，然后绑其余纵向筋，最后绑其余横筋。弹墙体线剔凿坡体混凝土浮浆修理预留搭接筋绑纵向筋绑横筋绑拉筋或支撑筋2）钢筋绑扎完后，把垫块或垫圈固定好保证钢筋保护层的厚度。纵向钢筋的最小保护层厚度。3）钢筋网绑扎。所有钢筋的相交点都要扎牢，绑扎时相邻绑扎点的铁丝扣成八字形，以免网片歪斜变形。4）为控制墙体钢筋保护层厚度，宜采用钢筋梯子凳措施，在原位替代墙体钢筋，间距1500mm 左右。5）水平分布钢筋的搭接长度不应小于1.2la。（la 为钢筋锚固长度）。同排水平分布钢筋的搭接接头之间及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm。6）竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2la。7）分布钢筋的锚固：水平分布钢筋应伸至墙端，并向内水平弯折10d 后截断，其中d 为水平分布钢筋直径。8）混凝土喷浆前，对伸出的墙体钢筋进行修整，并绑一道临时横筋固定伸出筋的间距（甩筋的间距）。墙体混凝土浇筑时派专人看管钢筋，浇筑完后，立即对伸出的钢筋（甩筋）进行修整。3、卸水空设立泄水管采用50PVC管道，梅花形布置。PVC管钻眼后，采用过滤网包裹2层，绑扎牢固，仰角10。4、喷射混凝土1) 施工前先拟定湿式喷射混凝土的配合比、报监理工程师批准。喷射混凝土前先进行试喷、调整回弹量、拟定混凝土的配合比及施工操作程序，经监理工程师认可后方可大面积施工；2) 采用湿式喷射机喷射砼，移动式电动空压机供风，施作前先对机械进行技术检查，对水、风、电路进行检查，合格后方可运转。3) 喷射混凝土分段、分片由下而上进行。作业开始时，先送风，后开机，在给料；结束时，待料喷完后，在关机。向喷射机供料时要连续均匀，机器正常运转时，料斗内保持足够的存料。喷层厚度均匀，符合设计图纸规定；4) 混合料宜随拌随用。不掺速凝剂时，存放时间不超过2小时；掺速凝剂时，存放时间不应超过20分钟；混合料的拌和时间按规范操作；5) 混合料在运送、存放过程中，严格防雨淋、滴水及大块石等杂物混入，在装入喷射机前过筛；6) 喷射后，当采用普通硅酸盐水泥时，养护应不少于10天；当采用矿碴硅酸盐水泥或火山灰硅酸盐水泥，养护不得小于14天，喷层周边与未防护坡面的衔接处作好封闭解决；7) 喷射混凝土的回弹物，不能收集起来放入下批配料中，以免影响喷射混凝土质量；8) 喷射质量检查按规范检查喷射表面。是否有松、开裂、下坠、滑移等现象，如有及时清除重喷；喷体达一定强度后可用锤击听声，对空鼓脱壳处及时进行解决；钻眼量测，厚度不够处补喷；及时测定回弹率和实际配合比，以指导下步施工。三、质量安全控制措施1、对全体施工人员进行质量教育，增长质量意识。2、加强施工技术管理，严格执行技术责任制。施工人员必须严格掌握施工标准、检查及验收标准和工艺规定。逐步进行技术交底，发现问题及时解决。3、严格执行工程监理制度，及时办理隐蔽工程的签证手续。4、建立质量奖罚制度，明确奖罚标准，做到奖罚分明。5、严格施工纪律，把好工序质量关，上道工序不合格，不能进行下道工序施工。四、环保及文明施工1、环保措施1）保证施工方案同时要具有环保防范措施，以保护现场环境，避免由于施工方法不妥引起对环境的污染和破坏。2）在施工中严格遵守国家、江苏省、徐州市环境保护的有关规定，采用有效的措施防止消除任何因施工造的环境污染。3）做好生产、生活区的卫生工作，保持工地清洁，定期打扫，垃圾定点存放，定期运到环保部门指定的位置。2、文明施工1）做到场地整洁，道路平顺、畅通，标志醒目。2）堆料整齐，机具摆放有序。四周应有排水措施。3）及时清理现场内的杂物，不得乱堆乱放，不得随地便溺。五、安全控制措施1）建立以岗位责任制为中心的安全生产逐级负责制，制度明确、责任到人，奖罚分明。2）在编制施工计划的同时，编制具体的安全操作规程、细则、制度及切实可行的安全技术措施，分发至工班，组织逐条贯彻。3）每一工序开始前，及时做好施工技术及安全技术交底，并在施工过程中督促检查，严格坚持特殊工种持证上岗。4）进行定期和不定期的安全检查，及时发现和解决不安全的事故隐患。5）坚持每周一安全日的安全学习制度。严格执行交接班制度，坚持工前讲安全、工中检查安全、工后评选安全的“三工制”活动。6）从事电力、高处作业及起重作业等特殊作业人员，各种机械的操作人员及机动车辆驾驶人员，必须通过劳动部门专业培训并考试取得合格证后，方准持证独立操作。附各类材料量：西侧截面三角形高1.2m，底长1.47m，南北长97m；北侧截面三角形高1.0m，底长1.25m，南北长162m；东侧截面形高0.55m，底长1.1m，南北长114m。名称量C20混凝土45m挖除土方183 m6钢筋0.843吨50PVC管65m搭设脚手架脚手架设高为7.6m, 步距1.8m，立杆纵距La=1.5m，立杆横距Lb0.8m，搭设总长258m48钢管若干防护网若干 局部近看照片基坑西侧照片基坑北侧照片基坑东侧照片基坑南侧照片
