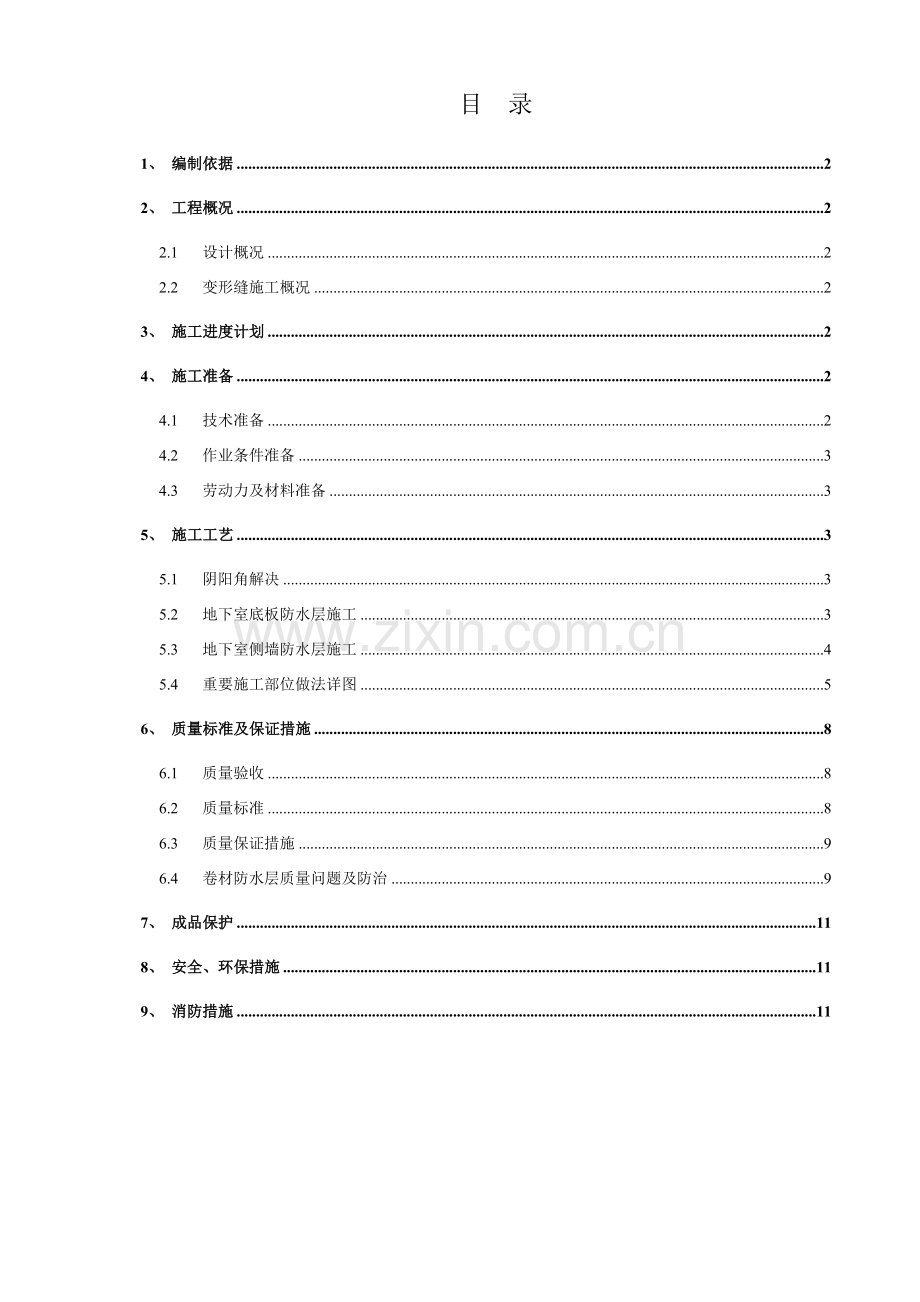

目 录
1、 编制依据 2
2、 工程概况 2
2.1 设计概况 2
2.2 变形缝施工概况 2
3、 施工进度计划 2
4、 施工准备 2
4.1 技术准备 2
4.2 作业条件准备 3
4.3 劳动力及材料准备 3
5、 施工工艺 3
5.1 阴阳角解决 3
5.2 地下室底板防水层施工 3
5.3 地下室侧墙防水层施工 4
5.4 重要施工部位做法详图 5
6、 质量标准及保证措施 8
6.1 质量验收 8
6.2 质量标准 8
6.3 质量保证措施 9
6.4 卷材防水层质量问题及防治 9
7、 成品保护 11
8、 安全、环保措施 11
9、 消防措施 11

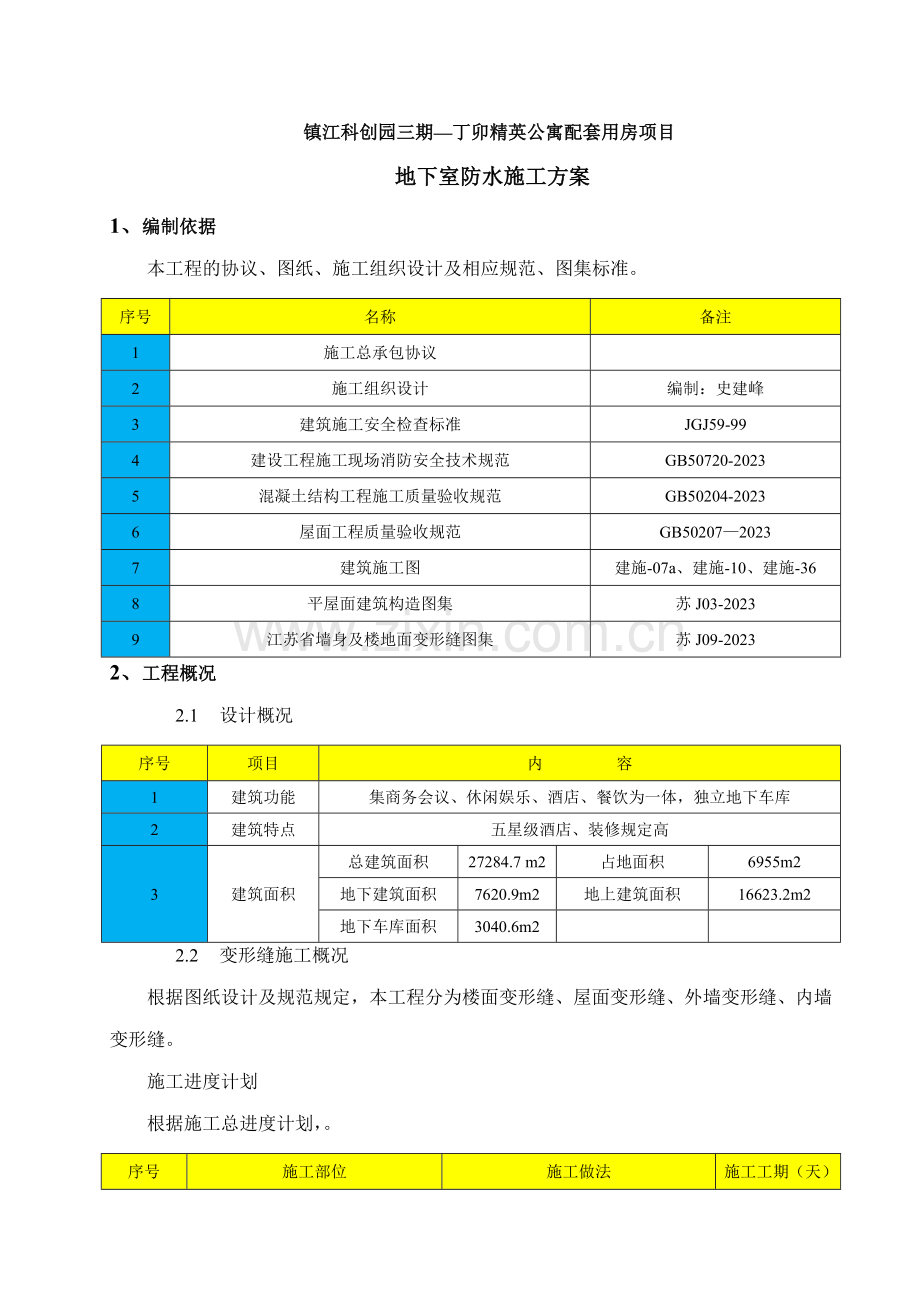

镇江科创园三期—丁卯精英公寓配套用房项目
地下室防水施工方案
1、 编制依据
本工程的协议、图纸、施工组织设计及相应规范、图集标准。
序号
名称
备注
1
施工总承包协议

2
施工组织设计
编制：史建峰
3
建筑施工安全检查标准
JGJ59-99
4
建设工程施工现场消防安全技术规范
GB50720-2023
5
混凝土结构工程施工质量验收规范
GB50204-2023
6
屋面工程质量验收规范
GB50207—2023
7
建筑施工图
建施-07a、建施-10、建施-36
8
平屋面建筑构造图集
苏J03-2023
9
江苏省墙身及楼地面变形缝图集
苏J09-2023
2、 工程概况
2.1 设计概况
序号
项目
内 容
1
建筑功能
集商务会议、休闲娱乐、酒店、餐饮为一体，独立地下车库
2
建筑特点
五星级酒店、装修规定高
3
建筑面积
总建筑面积
27284.7 m2
占地面积
6955m2
地下建筑面积
7620.9m2
地上建筑面积
16623.2m2
地下车库面积
3040.6m2

2.2 变形缝施工概况
根据图纸设计及规范规定，本工程分为楼面变形缝、屋面变形缝、外墙变形缝、内墙变形缝。
施工进度计划
根据施工总进度计划，。
序号
施工部位
施工做法
施工工期（天）
1
楼面变形缝
附图一、附图二
15
2
屋面变形缝
附图三
15
3
外墙变形缝
附图四
15
4
内墙变形缝
附图五
15
3、 施工准备
3.1 技术准备
变形缝施工应熟悉图纸及现场实际情况，明确设计规定，掌握施工中细部构造及有关技术规定。组织有关人员编制变形缝施工方案和技术交底，明确施工部位、施工工艺、构造层次、增强部位及做法等。变形缝施工作为本工程特殊施工过程中很重要的组成部分，要进行特殊过程预先控制、过程控制和事后检查，并形成相应记录。
3.2 作业条件准备
变形缝施工前必须满足现场结构施工完毕。
屋面变形缝施工前基层必须坚硬无空鼓、起砂、裂缝、松动、掉灰、凹凸不平等缺陷，以满足防水施工规定。
3.3 劳动力及材料准备
根据工程情况，所有进场人员服从项目部的统一管理。特殊专业施工操作人员须有特殊专业上岗证书。
所使用的材料必须有质量证明文献，并经指定质量检测部门认证，保证其质量符合技术规定。进场后按规定取样复试，合格后方准使用。
4、 施工工艺
4.1 楼面变形缝施工一
4.1.1 工艺流程：
基层清理→嵌入不锈钢夹硅酸铝防火带→植入三元乙丙止水带→安装铝合金框架（成品银白氧化）→后置钢膨胀螺栓错位锚固@300间距→安装中轴控制杆@530间距（镀锌沉头螺栓和镀锌抗震弹簧）→安装铝合金中心版（成品银白氧化）→后置M6钢膨胀螺栓@300间距→地坪材料施工。
W（缝宽）=150，ES（表面可见宽度）=380（苏J09-2023)

附图一
4.1.2 施工要点：
1）三元乙丙止水带需要钻眼安装，先根据预埋螺栓的位置和止水带安装规格调整钻眼适合位置，方可钻眼，钻眼直径为17mm。
2）三元乙丙止水带安装完毕后110mm范围内用沥青防水胶砂进行密封，沥青防水胶砂厚度为为三元乙丙橡胶止水带以上32mm。
3）铝合金中心板与铝合金框架两边镶嵌部位规定用嵌缝胶和泡沫条封堵。
4）地坪材料根据具体部位的图纸选定。
4.1.3 施工注意事项：
1）后置锚栓必须进行清孔解决。
2）三元乙丙止水带材料不得长时间露天暴晒，防止雨淋。
3）运送过程中做好成品保护。
4.1.4 质量规定：
成品材料进场，需要上建设及监理单位进行封样解决，需要有合格证、材质单并及时送检。
锚栓开孔必须进行清孔解决。
后置锚栓需要进行拉拔实验。
三元乙丙止水带、不锈钢夹硅酸铝防火带等材料进场前需要有合格证、材质单并及时送检。
节点部位加强解决按规范规定施工。
4.2 楼面变形缝施工二（一侧是墙体）
4.2.1 工艺流程：
基层清理→嵌入不锈钢夹硅酸铝防火带→植入三元乙丙止水带→安装铝合金框架（成品银白氧化）→后置M6膨胀螺栓@300间距→安装中轴控制杆@530间距（镀锌沉头螺栓和镀锌抗震弹簧）→安装铝合金中心版（成品银白氧化）→植入M5*35不锈钢自攻螺钉@300间距→地坪材料施工。
W（缝宽）=150,ES（表面可见宽度）=225（苏J09-2023)

附图二
4.2.2 施工要点
1）三元乙丙止水带需要钻眼安装，先根据预埋螺栓的位置和止水带安装规格调整钻眼适合位置，方可钻眼，钻眼直径为17mm。
2）三元乙丙止水带安装完毕后110mm范围内用沥青防水胶砂进行密封，沥青防水胶砂厚度为为三元乙丙橡胶止水带以上32mm。
3）铝合金中心板与铝合金框架两边镶嵌部位规定用嵌缝胶和泡沫条封堵。
4）地坪材料根据具体部位的图纸选定。
4.2.3 施工注意事项
1）后置锚栓必须进行清孔解决。
2）三元乙丙止水带材料不得长时间露天暴晒，防止雨淋。
3）运送过程中做好成品保护。
4.2.4 质量规定
成品材料进场，需要上建设及监理单位进行封样解决，需要有合格证、材质单并及时送检。
锚栓开孔必须进行清孔解决。
后置锚栓需要进行拉拔实验。
三元乙丙止水带、不锈钢夹硅酸铝防火带等材料进场前需要有合格证、材质单并及时送检。
节点部位加强解决按规范规定施工。
4.3 屋面变形缝施工
4.3.1 工艺流程：
基层清理→内缝嵌入聚苯乙烯泡沫塑料到梁底→梁底用1厚凸型铝合金盖板烘托，用射钉固定@800间距→屋面伸缩缝处用20厚1:3水泥砂浆找平（底部抹出八字脚）→50厚聚苯板保温湿法铺贴→20厚1:3水泥砂浆找平→铺贴附加层→铺贴3+3厚自粘防水卷材→卷材封边，射钉固定@450间距→20厚1:2.5水泥砂浆保护层→铺设附加卷材盖于缝上，用于托聚苯乙烯塑料棒，并再其上再次覆盖卷材→覆盖成品1.2厚铝合金盖板，并用射钉于两侧射入固定@600间距。

附图三
4.3.2 施工环节
1）基层清理
2）内缝镶嵌入岩棉，嵌入到梁底，并用1厚铝合金盖板烘托，用射钉在梁底固定铝板，间距800一道。
3）保温层选用50厚聚苯乙烯泡沫板，用1:2.5水泥砂浆湿贴。50厚聚苯乙烯泡沫板燃烧性能为B级
4）1:2.5水泥砂浆保护层以下按照防水方案进行施工
5）保护层以上用3+3双面自粘防水卷材铺贴盖于缝上，卷材之间附加衬垫材料聚乙烯泡沫塑料棒，卷材用于托聚乙烯泡沫塑料棒。
6）上层安装1.2厚凸型铝合金盖板，两侧用射钉固定铝合金盖板，射钉间距600一道。
4.3.3 质量规定：
1）变形缝防水高度不得小于250mm。
2）保证防水层上翻高度。
3）密封材料必须符合设计、规范规定。
4）密封材料嵌填必须密实、连续、饱满、粘结牢固，无气泡、开裂、脱落等缺陷。
5）嵌填密封材料的基层应牢固、干净、干燥，表面应平整、密实。不得有蜂窝、麻面、起皮或起砂现象。
4.4 外墙变形缝施工（外幕墙单位施工）
4.4.1 工艺流程：
测量放线→胶条剪裁→临时固定胶条→安装机制螺丝固定

附图四
4.4.2 施工环节：
在伸缩缝处测量出所需波形胶条的宽度，根据测量结果对波形胶条进行适当剪裁。后先将波形胶条临时固定于石材龙骨上，再用直径M16型机制螺丝对波形胶条进行永久固定。胶条要固定牢固，机制螺丝间距为400mm一道。
4.4.3 质量规定：
胶条采用三元乙丙，进场前需提供等材料进场前需要有合格证、材质单并及时送检。
胶条宽度应略大于伸缩缝20mm，保证适应主体结构伸缩自由。
4.5 内墙及平顶变形缝施工
4.5.1 工艺流程：
加工成品1mm厚铝合金框架→面层清理→安装铝合金中心板→M6*60膨胀螺栓@300间距固定铝合金中心板→安装中轴控制杆@530间距→安装铝合金盖板并用螺栓与中轴控制杆固定
W（缝宽）=150，ES（表面可见宽度）=240

4.5.2 施工环节：
1）清理缝内杂物及缝边固定位置杂物以便固定铝合金。
2）预制铝合金中心板、铝合金盖板。
3）根据设计尺寸弹出铝合金边框线保持直线。
4）运用弹出线将铝合金中心板用膨胀螺栓沿线固定，保持直线及平整度。
5）运用螺栓将铝合金盖板与中轴控制杆固定，保持直线及平整度。
4.5.3 质量规定：
1）严格按照设计及施工规范施工，按工序规定逐步施工。
2）材料符合图纸、设计规定。
3）重点控制连接点，防止渗漏。
4）严格控制平整度、垂直度。

5、 质量标准及保证措施
5.1 质量验收
质量检查：防水工程道工序（基层、隔离层、防水层、保护层）施工完毕后，要及时办理隐蔽工程验罢手续，未进行验收的工序不得进行下一道工序施工，分序验收后要进行交接检，并明确互相的成品保护规定；
涂膜防水每一道工序施工完，有质量检查人员验收合格，方可进行下一道防水施工。
5.2 质量标准
施工质量验收规范规定
检查方法
主控项目
1
卷材及配套材料质量
卷材防水层所用卷材及重要配套材料必须符合设计规定。
检查出厂合格证、质量检查报告和现场抽样实验报告
2
细部做法
卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计规定。
观测检查和检查隐蔽工程验收记录
一般项目
1
基层质量
卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。
观测检查和检查隐蔽工程验收记录
2
卷材搭接缝
卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。
观测检查
3
保护层
侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致。
观测检查
4
卷材搭接宽度允许偏差mm
卷材搭接宽度的允许偏差为－10mm。
观测和尺量检查
5.3 质量保证措施
5.3.1 建立质量保证体系
建立工程质量管理小组，由项目技术负责人史建峰任组长，质检员刘殿松、分包队负责人为副组长。把实现工程质量目的的任务层层分解，贯彻到人，对材料、施工技术、施工质量进行全过程控制；严格执行奖惩制度，各岗位严格把关，责任到人。
5.3.2 技术控制
仔细学习工程设计图纸和规范，领略设计意图。
5.3.3 原材料、施工产品的检查管理制度
采购原材料、施工产品应有出厂合格证、防伪标记和随料出产质检单，材料进场后由施工方、建设、监理单位共同抽样，进行复试，保证材料符合规定。防水材料及胶结材料分批进场后必须按批量规定进行抽样实验，防水材料以同一生产厂、同一品种、同一标号的产品每≤1000卷为一验收批，并按总批量的30%实行见证取样，实验合格后报监理认可方可施工。
5.4 卷材防水层质量问题及防治
5.4.1 接头搭接不良
卷材防水层的接头搭接很关键，直接关系到卷材防水的密封整体性。假如接头搭接不良，地下水就会沿接头缝隙渗入卷材防水层。
（1） 卷材搭接不良有以下几种情况：
①接头搭接不符合规范或有关规定，重要表现在搭接形式以及长边、短边的搭接长度；
②接头处粘结不密实，有空鼓、张嘴及翘边等现象。
③接头甩槎部分损坏，甚至无法搭接。
（2） 解决方法
① 对第一种情况，应根据铺贴面以及卷材规格，事先进行丈量并按照规范及有关规定的搭接长度在铺贴基层上弹好线，施工时齐线铺贴，搭接形式应符合规范规定，立面铺贴自下而上，上层卷材应过下层卷材不少于300㎜，上下层不得互相垂直铺贴。
② 对第二种情况，应注意卷材接头保持干燥清洁，勿使受到污染，一方面要做好施工前的降排水工作；接槎甩头应妥善保护，避免受到环境或交叉工序的污染；接头搭接仔细施工，收头时用力压铺，沿边端封严。对已经出现空鼓的卷材，可将空鼓部分卷材剪掉，再加铺卷材，按每层错开100㎜分层进行搭接，铺贴密实；卷材防水层出现翘边等粘结不良现象时，应撕开并清理干净，根据形状将卷材剪口，再重新铺实，然后以附加卷材铺贴封严。
③ 对第三种情况要注意临时保护墙应用易拆除的材料进行覆盖，拆除时注意不要损坏卷材甩槎，为了卷材接头层次清楚，甩槎卷材可不必做封边解决，接头施工时，拆除临时保护设施，再按规定搭接施工。
④ 对已产生搭接不良的卷材接头，应视具体情况，分别解决。
搭接不符合规定，影响防水效果的，可重新铺设，或加铺防水层。接头粘结不牢应先根据影响粘结的因素，再重新将接头粘结牢固。接头损坏，甚至无法搭接者，可采用加铺卷材的方法予以修补，即先将损坏部分剪掉，再分清层次，加铺卷材进行搭接。
5.4.2 空鼓
1）铺贴卷材的基层潮湿，不平整、不清洁，均影响防水与基层的粘结，基层的水分受热蒸发，气压增大，粘结不牢的防水层内充满蒸汽与基层脱离，形成空鼓，此外，操作时烘烤不均，压铺时用力不均，以及铺贴时为彻底排除空气也可以导致粘结不实而空鼓。
2）卷材防水施工前，应检查基层，使之符合规定规定，施工时应当严格按照施工规范和操作规程的规定进行。对于立面更应当一丝不苟，密切配合，必要时可轮换操作，保证铺贴质量。
3）对已经出现空鼓的卷材，可将空鼓部分卷材剪掉，再加铺卷材，按每层错开100㎜分层进行搭接，铺贴密实。
5.4.3 管道部位卷材粘贴不良
1）重要由于细部不易操作或施工不细致，以及管道表面的污垢和锈迹未清除干净，可视具体情况采用砂纸，钢丝刷或溶剂等清除。必要时再用高压空气将管道跟部及周边基层做最后一次清理，然后再铺贴卷材防水层。
2）卷材防水层出现翘边等粘结不良现象时，应撕开并清理干净，根据形状将卷材剪口，再重新铺实，然后以附加卷材铺贴封严。
5.4.4 转角处渗漏水
转角处施工不方便，经常不能保证卷材铺贴质量，转角处应做成圆弧形或折角，以有助于卷材粘实。应在底板转角处以及阴阳角部位按规范增长附加层，并仔细贴严密。
1.1.2 破损
卷材防水层施工后、未注意保护，被其它工序施工时碰坏、划伤，或过早上人行走、放置工具，使防水层遭受磨损而变形破坏。
对于轻度损伤，取一片卷材边角料，用喷灯烘烤，用刮刀将刮热熔胶，对破损卷材进行修补；对于破损严重者，应将破损部分割除（稍大一些），露出基层并清理干净，再按施工规定，顺序、再加铺卷材时，按每层错开100㎜分层进行搭接，铺贴密实。
2、 成品保护
已铺好的卷材防水层，要及时采用保护措施，规定操作人员穿软底鞋严禁穿带钉鞋作业。
防水层施工完毕后，及时验收并施工细石混凝土保护层。
在混凝土保护层强度未达成1.2MPa时，不准上人进行筏板钢筋的绑扎。
底板立面防水卷材搭接甩头必须砌筑2皮砖在底板施工时临时保护。
要保证地下水降到防水层底标高以下300mm。
底板立面防水施工完毕后，内侧放置5mm厚硬质性纸板取代水泥砂浆保护层，底板施工过程中严禁损坏。在施工基础底板前做防水保护临时保护。
3、 安全、环保措施
施工区域加强消防工作，设立专职安全检查人员。
地下防水施工四周满设≥1.2m高的护栏。密切注意观测基坑四边土方情况，发现问题及时采用解决措施，严防土方塌方伤人。
地下防水施工，应设立足够的上下人梯。
操作人员的安全帽、手套等各种劳保用品必须佩带齐全。
夜晚施工照明必须充足，危险区域设警示灯。
交叉作业应有专人看管，应有互相保护措施，严禁乱扔、乱丢杂物。
通风不好的狭小工作面必须装备通风设备且施工人员带防护面具方可施工。
4、 消防措施
消防管理原则：防止为主，消防结合。
严格执行国家及江苏省有关消防的法规管理条例，办法。
施工前对操作人员进行消防安全教育，加强消防意识。
施工现场配备足量的灭火器，配备的器材要做到专人看管、专人维修定期检查，保证器材完好率100%，消防器材要设在易发生火灾隐患或明显位置，所有消防器材均涂上红油漆，设立标志牌。要保证消防道路畅通。
严格按照现场的布局划分用火作业区，易燃材料区、生活区，保持防火间距。
加强对易燃、易爆物品的管理，设立专用仓库存放，在存放处持明显警示牌，对于此类材料严格执行限领料制。
施工现场严禁吸烟，建立现场明火管理制度。
