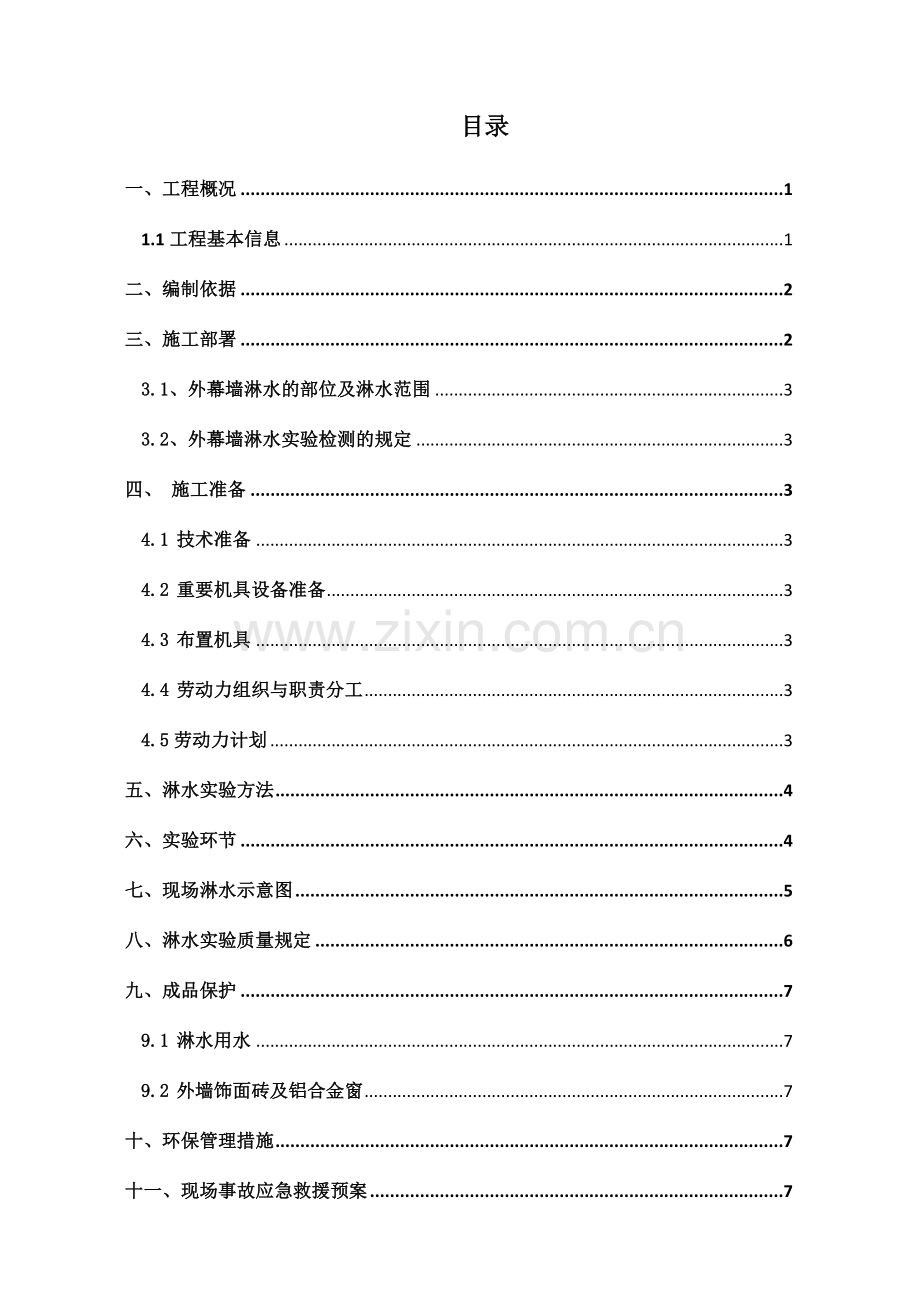

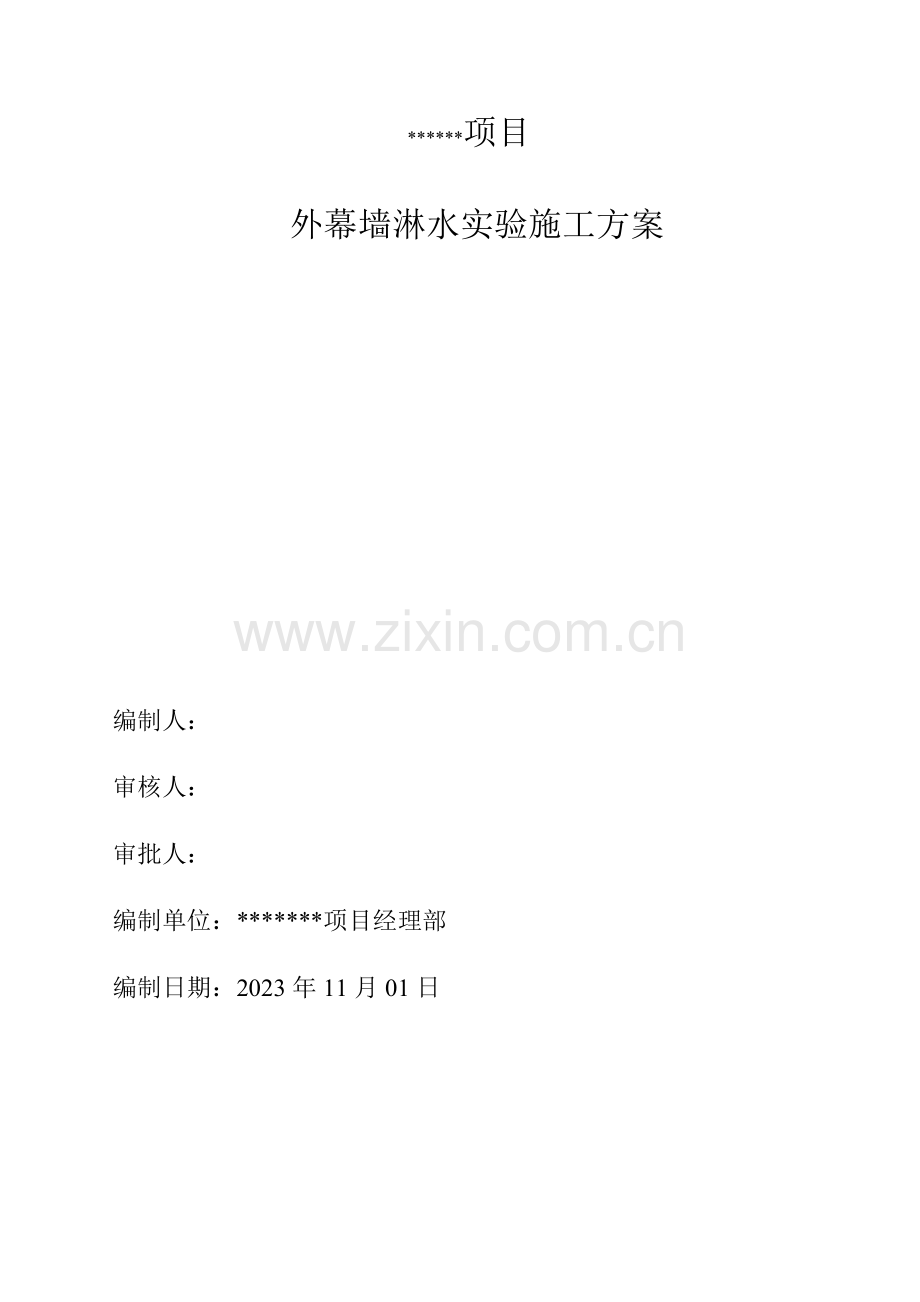

1、*项目外幕墙淋水实验施工方案编制人:审核人:审批人:编制单位:*项目经理部 编制日期:2023年11月01日目录一、工程概况11.1工程基本信息1二、编制依据2三、施工部署23.1、外幕墙淋水的部位及淋水范围33.2、外幕墙淋水实验检测的规定3四、 施工准备34.1 技术准备34.2 重要机具设备准备34.3 布置机具34.4 劳动力组织与职责分工34.5劳动力计划3五、淋水实验方法4六、实验环节4七、现场淋水示意图5八、淋水实验质量规定6九、成品保护79.1 淋水用水79.2 外墙饰面砖及铝合金窗7十、环保管理措施7十一、现场事故应急救援预案711.1目的711.2组织811.3职责811.

2、4事故解决救援程序8一、工程概况1.1工程基本信息 略二、编制依据 玻璃幕墙工程技术规范JGJ102-2023玻璃幕墙工程质量检查标准JGJ/T139-2023建筑装饰装修工程质量验收规范(GB50210-2023)-9.2.12三、施工部署随着精装等室内单位进场开展施工。业主发函规定规定在外架手架拆除后,对幕墙进行百分之百的淋水测试。为了配合业主相关规定,及时发现并排除外墙是否有渗漏隐患,现结合本工程特点特编制本方案。3.1、外幕墙淋水的部位及淋水范围1、淋水部位:19#楼。2、淋水范围:淋水部位的所有外墙,重要涉及建筑石材幕墙、铝合金门窗、雨棚、采光井均应进行检测。3.2、外幕墙淋水实验检

3、测的规定淋水必须接喷嘴,喷嘴后接20mm直径的水管,水压应达成200250KPa;离外墙30公分做15分钟喷淋,喷淋涵盖接缝部位。幕墙淋水实验装置安装在被检测区域的外表面。 四、 施工准备4.1 技术准备 技术人员对现场管理人员及实验人员进行技术交底。 实验人员及验收人员熟悉工程各部位构造做法及相关防水措施。 淋水前应根据喷淋设备的准备情况,安排专人负责跟踪,配备好维修人员。 必须安排人员在喷淋现场进行检查,便于对发现的渗水点分析因素,进行妥善解决。4.2 重要机具设备准备用机具设备有:吊车、吊篮、门子架、20柔性软管(PPR)、水泵、喷嘴、水桶等。4.3 布置机具本工程19#楼幕墙高度将近6

4、0米,因此只能吊篮及35吨吊车作为操作平台,同时按照每3栋楼布置一台压力达成650KP的水泵,分别流水施工,水泵要连接控制阀及压力表。4.4 劳动力组织与职责分工为了施工管理,我项目经理部成立了以项目经理为组长,生产经理、总工程师、质量总监为副组长的外墙淋水实验领导小组,其机构组成、人员编制及责任分工如下: 4.5劳动力计划各分项工程施工人数配置情况见表式4.4:分项工程名称施工人数(人)外墙淋水(水电工)15外墙渗水点(修补工)10门窗工程(塞缝)10门窗工程(防水)5杂工10合计50五、淋水实验方法根据玻璃幕墙工程质量检查标准(JGJ/T139-2023)行标的有关幕墙现场淋水检测方法,同

5、时参照建筑幕墙雨水渗漏性能检测方法(GB/T15228-94)和三性实验对雨水渗漏实际操作及判断依据等,提出如下现场淋水渗漏检测实验方法:1.根据本工程的实际情况,我司建议采用现场的临时消防水作为现场淋水实验水源。2.将幕墙淋水实验装置(见附图,按检查标准制作)安装在被检幕墙的外表面处(吊篮上),每一检查区域喷淋面积1800mm*1800mm,使用4个喷嘴后连接软管,单个喷嘴喷淋直径为1060mm,四个喷嘴喷林面积为3.53m2,淋水总量不小于14L/min,喷嘴垂直于幕墙面。3.喷淋装置将水均匀地喷向幕墙试件表面,形成连续水幕,淋水总流量不小于4L/(.min),喷淋时间连续5min,在室内

6、观测有无渗漏现象发生。4.喷嘴安装在支架上,框架用撑杆与被测幕墙连接,水管与喷嘴连接并引至水源。当水压不够时,采用增压泵增压。水流量采用压力表监测。六、实验环节1、采用喷嘴(如B-25,型号为#6.030)控制阀和压力计。喷嘴处的水压至少达0.21 0.24MPa喷水量不少于4L/min,喷水水嘴的距离幕墙面300mm,选择2层楼高,将幕墙淋水装置安装在被检测的外表面。2、在室外距幕墙玻璃表面约300mm处。沿与幕墙表面垂直的方向对准待测接缝从上往下喷水,连续往复喷水5分钟。同时在室内侧人员观测任何有也许漏水部位检测是否漏水。如在5分钟未发现有任何漏水,则进行下一个待测部位检测。3、按照规定做

7、好幕墙抗渗淋水实验记录。对有渗水现象的部位做好标记。假如无法拟定漏水的确切位置,用干抹布擦干漏水,分析具体渗水部位,在室外至上而下地进行检查,并用防水胶带将非检查部位的接缝从室外侧进行密封,再喷水。直到所有接缝都能满足规定。七、现场淋水示意图淋水设备不锈钢雾化加湿喷嘴幕墙淋水示意图八、淋水实验质量规定按单位工程记录的户均渗漏率不大于0.1处/户,则该楼栋可停止全面淋水检查,各渗漏点整改完毕后,自行进行淋水检查,直至单位工程无渗漏点。以项目经理为首,建立生产、监督互相制约的质量保证体系,做到事事有人管,环环有人抓。并建立以项目总工程师为首的工程质量监督检查小组,下设专职质检员,做到事前有交底,事

8、后有验收。九、成品保护9.1 淋水用水淋水实验所用的水源为施工消防用水,严禁使用钢管内壁已生锈产生“黄水”的施工消防用水,以免对外墙饰面砖、铝合金窗导致污染。9.2 外墙饰面砖及铝合金窗1、淋水管不得直接采用钉子固定在饰面砖墙面,避免对墙体整体性导致破坏,应固定在阳台栏杆上面。2、工人在操作过程不得对已完毕的铝合金门窗框及玻璃产生破坏。3、渗漏点修复整改过程应注意对外墙饰面砖的保护,避免对渗漏点周边饰面砖产生破坏。十、环保管理措施外墙临水检查所用完的水源就近进行绿化浇灌,不得直接排入城市雨水井、污水井管道排走,不得对水资源导致浪费。附表:幕墙抗渗淋水实验记录幕墙抗渗淋水实验记录工程名称实验日期水压喷试人员检查人员参与人员序号检测情况检测结果无渗漏:渗 漏:渗漏因素及改善建议改善结果12345678910实验方法及规定: 打好胶至少3天并在接缝处按设计规定做好防水解决后,使用直径为20mm的普通管装上喷嘴,喷嘴垂直于墙面并距离面0.531.0m内,喷射5分钟,实验时在室内侧安排人员检查是否存在渗漏现象。喷射面积渗漏点数合格率结论:施工单位签字:监理单位签字:建设单位签字:
