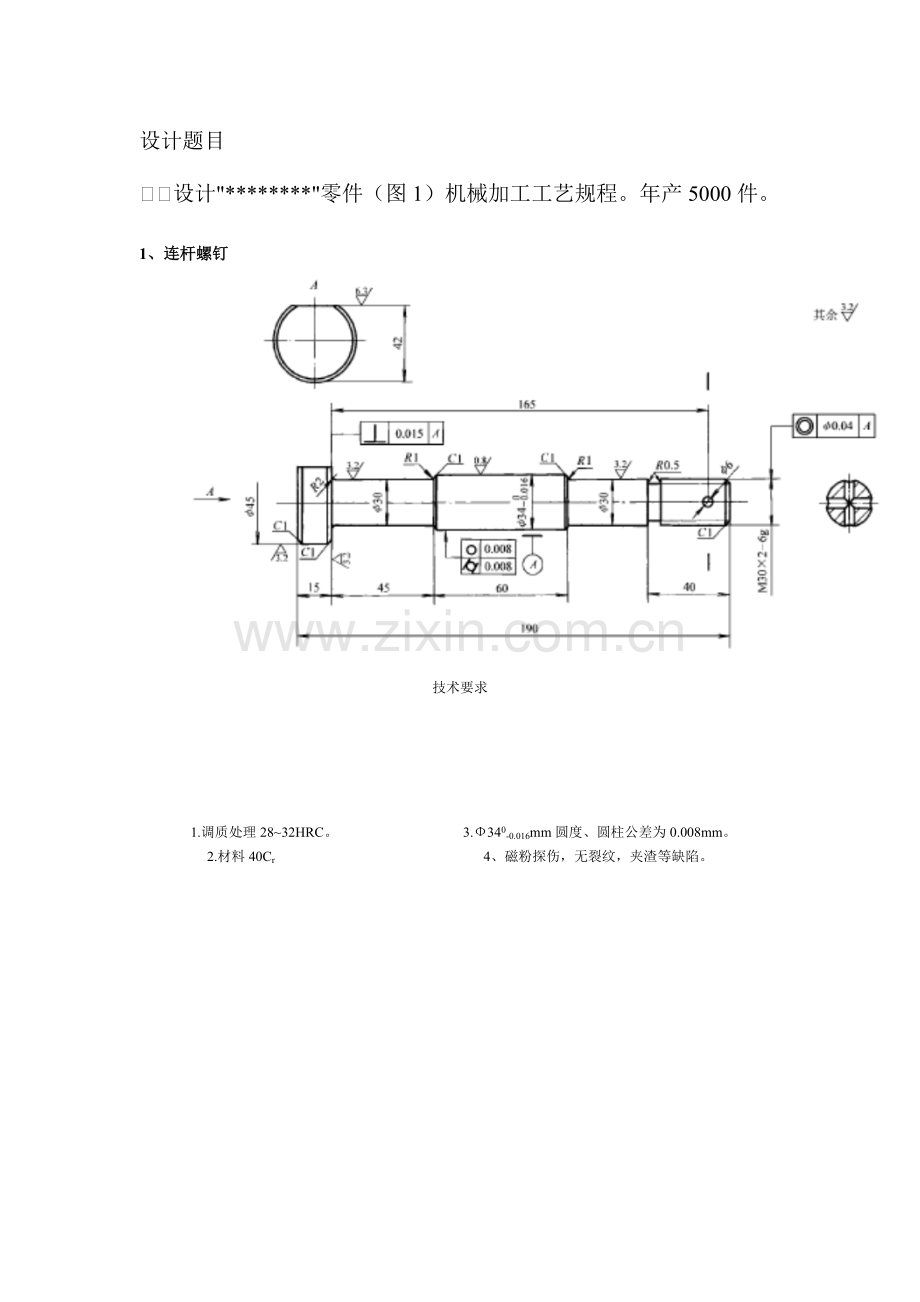

题目-机械加工工艺规程.doc

设计题目
设计"********"零件（图1）机械加工工艺规程。年产5000件。

1、连杆螺钉

技术要求

1.调质处理28~32HRC。 3.Φ340-0.016mm圆度、圆柱公差为0.008mm。
2.材料40Cr 4、磁粉探伤，无裂纹，夹渣等缺陷。

2、活塞杆

3、偏向套

4、密封圈定位套

5、十字头滑套

6、活塞

技术要求
1.铸件时效处理。 3.活塞环槽80+0.02mm入口倒角为0.3Χ450。
2.材料HT200。 4、未注明倒角1X450。

7、十字头

技术要求
1.铸件时效处理。 3.铸造圆角R5。
2.材料HT200。 4、未注明倒角1X450。

8、圆柱齿轮

技术要求 齿轮基本参数
1.热处理：190~217HBS。 m=5
2. 未注明倒角1X450。 Z=63
3. 材料HT200。 a=200
精度等级8-7-7GK

9齿轮轴

10、倒档齿轮

11、齿条

12、矩形齿花键轴

技术要求
1.调质处理28~32HRC。 3. 未注明倒角0.5X450。
2.材料45。

13、矩形齿花键套

14、车床拨叉

15、轴承座

16三轴连杆，锻造毛坯

17、双联齿轮

18、外齿轮 （模数mn=10，齿数z=97）

19、定位支座零件图

20、摇杆零件图

21、轴，材料为棒料

22、缸套

23、齿轮轴

24、皮带轮

25、轴承座

26、拨叉

27、车轮

28、拨叉

29拨叉

30、法兰盘

31、行星齿轮减速器行星轴

32、行星齿轮减速器花键轴

33、法兰，材料45

34、行星齿轮减速器输入盖板，材料Q235

35、行星齿轮减速器鼓形齿套，材料40Cr

36 螺旋杆

37 架体

38 右端盖

39 轴承座

40 c6140车床拨叉
