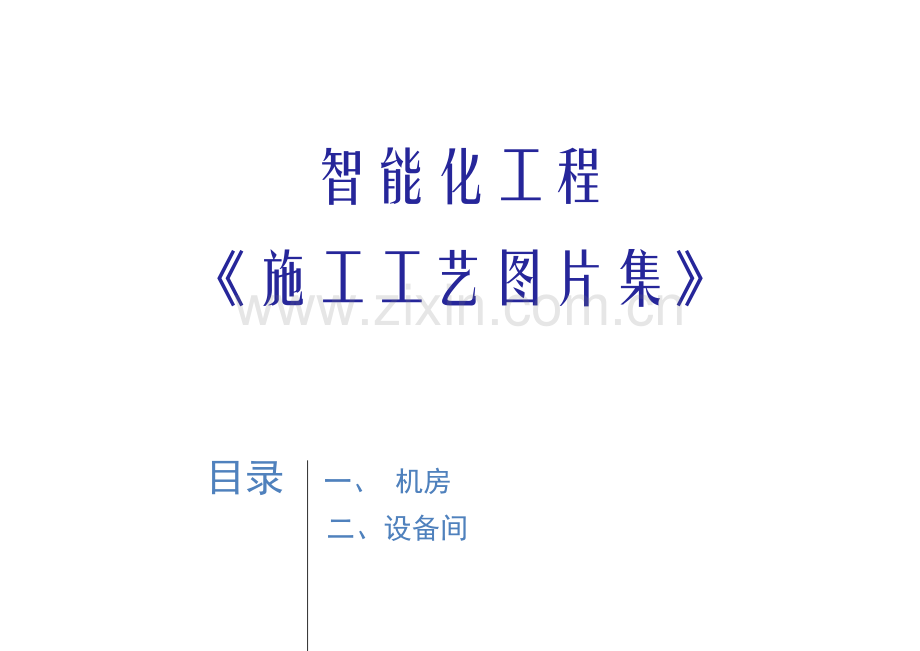

智能化工程
《施工工艺图片集》

目录 一、 机房
二、设备间
三、终端设备
四、管，线，槽
五、桥架
六、仓库管理

一、 机房
1：线缆凌乱，无分类绑扎。
2：标示标签凌乱无序。
3：设备随意摆放无固定。
4：设备安装无整体规划。
5：未考虑设备间的散热。

不合格

一、 机房
1：线缆凌乱，无分类绑扎。
2：标示标签凌乱无序。
3：设备随意摆放无固定。
4：设备安装无整体规划。
5：未考虑设备间的散热。

不合格

一、 机房
1：设备无受力支撑点。
2：无标示标签。
3：设备堆叠，未采用机架安装。
4：灰尘太多，未保护及时清洁。
5：未考虑设备间的散热。

不合格

一、 机房
1：线缆绑扎规范，打孔固定受力。
2：设备分层安装，整洁散热。
3：标示标签整齐可辨。

合格

一、 机房
1：线缆绑扎规范。
2：线缆标签标识清晰可辨。
3：设备分层安装，整洁散热，设备规划统一。

合格

一、 机房
1：线缆绑扎规范，打孔固定受力。
2：机架式分类安装，规范整洁。
3：统计规划，提前预留后期安装位置。

合格

一、 机房
1：线缆绑扎规范，打孔固定受力。
2：设备摆放统计，横平竖直。
3：线缆之间距离留放均匀合理。

合格

一、 机房
1：线缆分类绑扎规范，走线方式统 计。
2：设备摆放统计，横平竖直。
3：线缆标示规范统一。
4：各设备独立连接接地，静止串并联接。

合格

一、 机房
1：设备安装横平竖直，无缝隙。
2：机柜牢固、结实、无油漆损伤。
3：设备分类标识，清晰可辨。

合格

一、 机房
1：桥架安装牢固。
2：线缆整理规范。
3：线缆弯曲弧度合理，符合规范。

合格

一、 机房
1：机柜布置合理。
2：线缆整理规范。
3：线缆弯曲弧度合理。

合格

一、 机房
1：UPS电箱安装牢固。
2：线缆整理规范。
3：布置摆放合理。

合格

一、 机房
1：防静电地板安装平整。
2：门口台阶处理实用规范。
3：台阶边角铝合金包边实用。

合格

一、 机房
1：弧形操作台，美观大方，更具人性化。
2：实木台面、高、大、上值得推广。
3：桌面摆放整齐有序。

合格

二、 设备间
1：强、弱电线缆未分开。
2：桥架内电缆凌乱不堪。
3：机箱安装不规范，随意摆放。
4：机箱内电缆未整理。
不合格

二、设备间
1：整个弱电井凌乱不堪。
2：线管未固定，部分接头已脱落。
3：线管随意摆放，未做到横平竖直。

不合格

二、 设备间
1：设备随意堆放，无规范固定。
2：线缆凌乱无绑扎整理。
3：线缆无标识标签。

不合格

二、 设备间
1：弱电井软管凌乱。
2：软管未固定。
3：软管未完全保护线缆，部分处裸露。

不合格

二、 设备间
1：软管两端均套杯梳（不是金属）好。
2：软管之间距离，弧度摆放均匀合理。
3：管卡位置统一，牢固。

不合格

合格

二、 设备间
1：设备安装规划统一。
2：线缆走向绑扎有序。
3：标识标标签清晰可辨。
4：机箱安装牢固，横平竖直。

不合格

合格

二、设备间
1：机箱安装牢固。
2：机箱安装横平竖直。
3：机箱保护完好无损。

合格

二、设备间
1：设备规划统一。
2：线缆标签标示清晰可辨。
3：线缆绑扎规范，横平竖直。

合格

三、终端设备
1：门锁开槽不规范，乱整。

不合格

三、终端设备
1：壁装球机，应预埋管线。
2：软管未固定，不牢固。
3：球机进线处，支架未开进线孔。

不合格

三、终端设备
1：这是常见问题？
2：线缆连接处未加装分线盒。
3：软管连接处不牢固。

不合格

三、终端设备
1：立杆基础制作高过草坪。
2：立杆法兰盘无加固处理。

不合格

三、终端设备
1：立杆基础制作合理。
2：立杆法兰盘有加固处理。

合格

三、终端设备
1：管路走向横平竖直。
2：管卡间距0.5米左右，符合规范。
3：线缆连接端预留接线盒。
4：围墙对射管线应采用预埋。

合格

三、终端设备
1：管路走向横平竖直。
2：线缆连接端预留接线盒。
3：摄像机安装高度整体一致。

合格

三、终端设备
1：线管两端杯梳连接牢固。
2：软管长度适中，自然弯曲。
3：线管走向横平竖直。

合格

三、终端设备
1：设备安装牢固，无地面破坏。
2：设备保护完好无损，接缝处打胶整洁。
3：设备安装规划统一。

合格

三、终端设备
1：机箱基础制作合理。
2：机箱安装牢固。
3：机箱选型合理，充分考虑散热及防水。

合格

四、管，线，槽
1：过路管加钢护套管保护。
2：护套管厚度满足要求。
3：管道采用泥土掩埋固定，可避免滚动脱落。

合格

四、管，线，槽
1：井口采用水呢固定。
2：井内留有足够深度的渗水区。
3：线管排列整齐，预埋深度满足规范。

合格

四、管，线，槽
1：室外预留管高于地面，可避免被掩埋。
2：未完成做好标示，以示提醒。
3：未穿线的预留管口进行了土封堵。

合格

四、管，线，槽
1：预留长度0.3米够长即可。
2：防止线头被抽掉或掉回管内，线头打结。
3：预埋底盒安装牢固，平整。

合格

四、管，线，槽
1：打线，切割，开槽整齐规范。
2：弄清楚标高，避免出错。
3：开槽宽度，深度均匀一致。

合格

四、管，线，槽
1：金属底盒安装牢固。
2：KBG管安装牢固，管卡间距1米，符合规范。
3：KBG管弯度合理。

合格

五、桥架
1：桥架安装牢固，横平竖直。
2：吊码均做防锈漆处理。
3：吊码间距1.5米，符合规范。

合格

五、桥架
1：桥架安装牢固。
2：吊码均做防锈漆处理。
3：吊码间距1.5米，符合规范。
4：桥架弯曲规划统一，符合规范。

合格

六、仓库管理
1：设备未分类随意乱摆放。

六、仓库管理
1：线缆未分类随意乱摆放。

不合格

六、仓库管理
1：设备线缆分类摆放整洁。

合格

感谢所有在一起工作的朋友，您们辛苦了！
