高层防水施工方案.doc

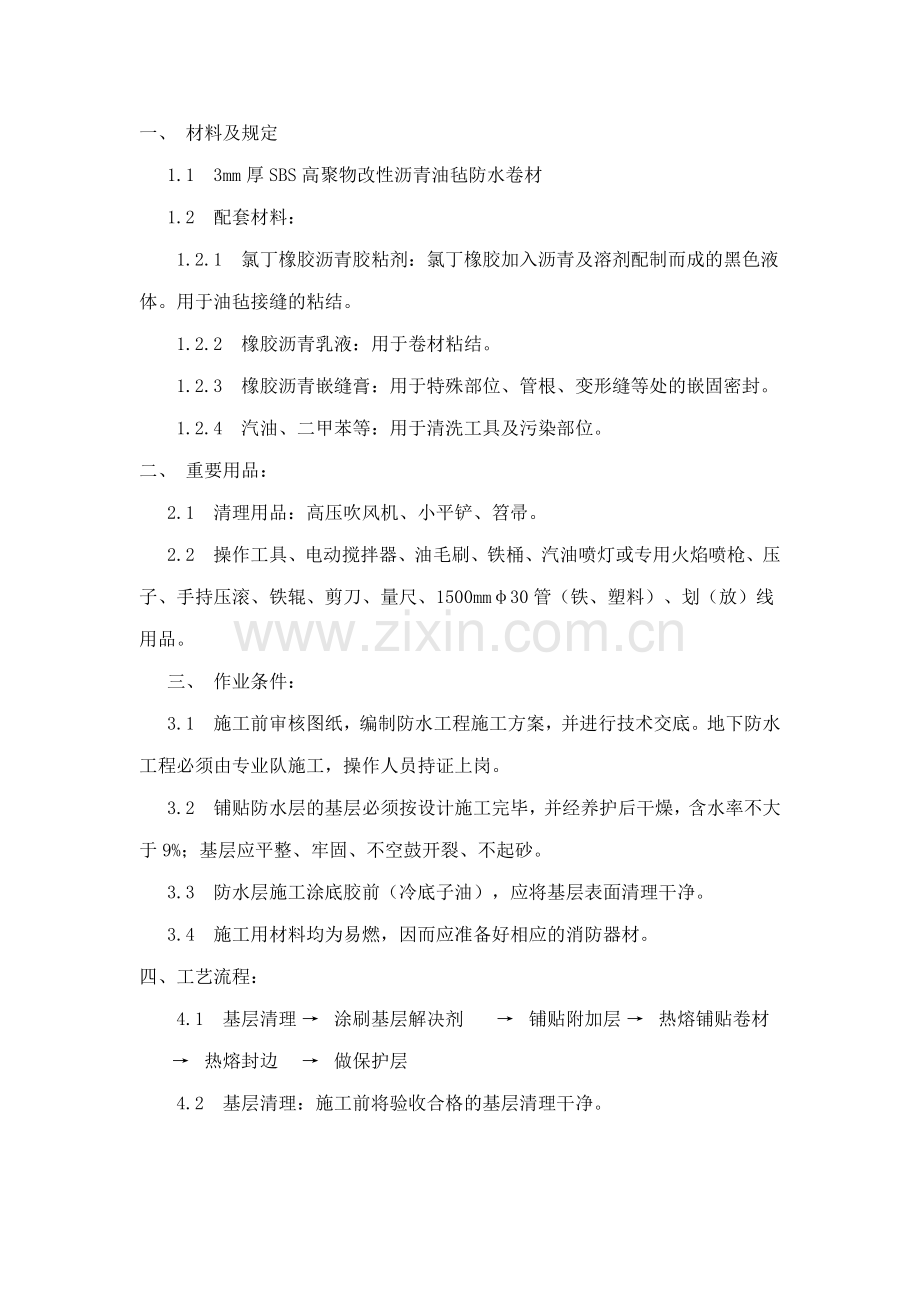

一、 材料及规定
1.1 3mm厚SBS高聚物改性沥青油毡防水卷材
1.2 配套材料：
1.2.1 氯丁橡胶沥青胶粘剂：氯丁橡胶加入沥青及溶剂配制而成的黑色液体。用于油毡接缝的粘结。
1.2.2 橡胶沥青乳液：用于卷材粘结。
1.2.3 橡胶沥青嵌缝膏：用于特殊部位、管根、变形缝等处的嵌固密封。
1.2.4 汽油、二甲苯等：用于清洗工具及污染部位。
二、 重要用品：
2.1 清理用品：高压吹风机、小平铲、笤帚。
2.2 操作工具、电动搅拌器、油毛刷、铁桶、汽油喷灯或专用火焰喷枪、压子、手持压滚、铁辊、剪刀、量尺、1500mmφ30管（铁、塑料）、划（放）线用品。
三、 作业条件：
3.1 施工前审核图纸，编制防水工程施工方案，并进行技术交底。地下防水工程必须由专业队施工，操作人员持证上岗。
3.2 铺贴防水层的基层必须按设计施工完毕，并经养护后干燥，含水率不大于9%；基层应平整、牢固、不空鼓开裂、不起砂。
3.3 防水层施工涂底胶前（冷底子油），应将基层表面清理干净。
3.4 施工用材料均为易燃，因而应准备好相应的消防器材。
四、工艺流程：
4.1 基层清理 → 涂刷基层解决剂 → 铺贴附加层 → 热熔铺贴卷材 → 热熔封边 → 做保护层
4.2 基层清理：施工前将验收合格的基层清理干净。

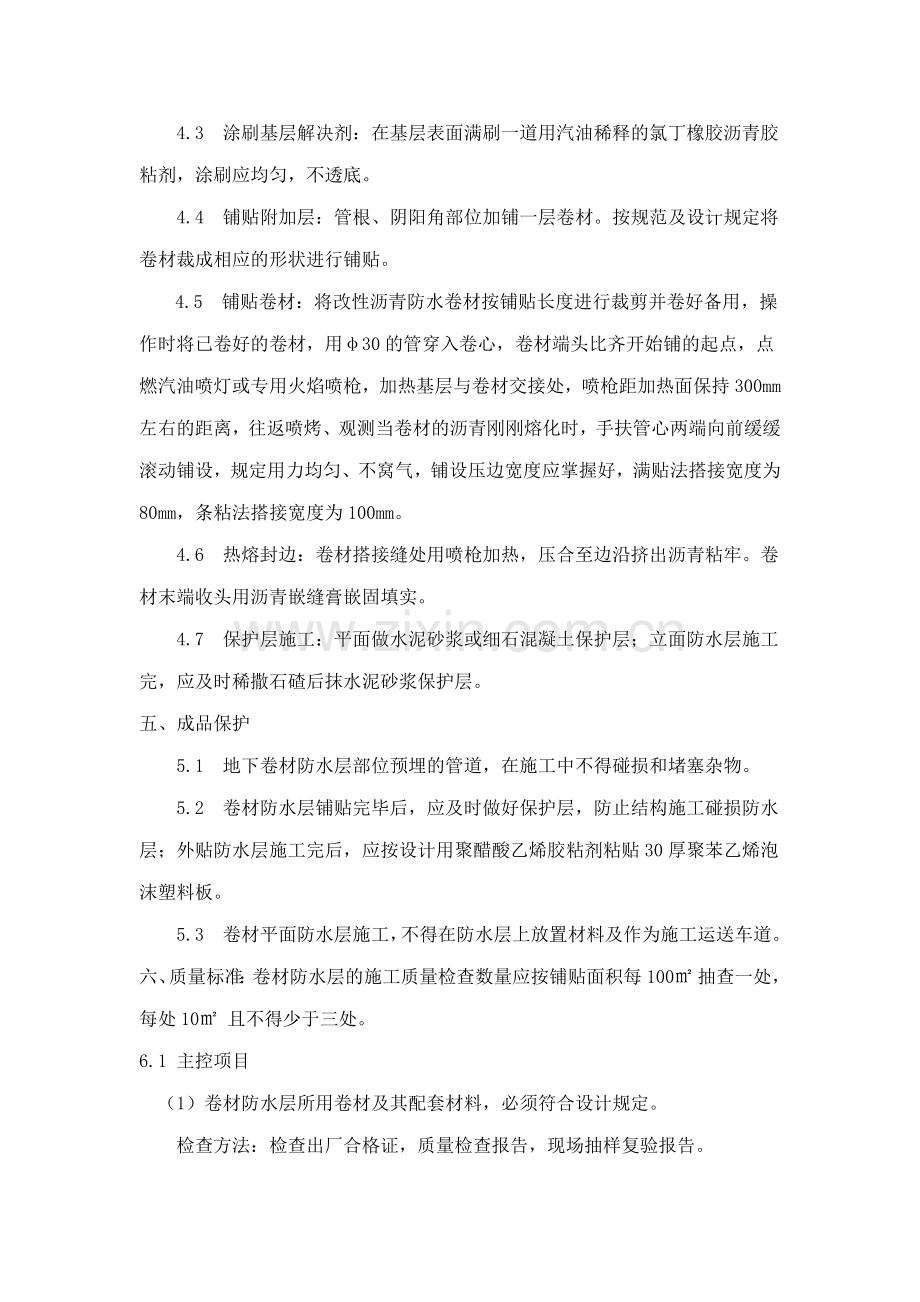

4.3 涂刷基层解决剂：在基层表面满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂，涂刷应均匀，不透底。
4.4 铺贴附加层：管根、阴阳角部位加铺一层卷材。按规范及设计规定将卷材裁成相应的形状进行铺贴。

4.5 铺贴卷材：将改性沥青防水卷材按铺贴长度进行裁剪并卷好备用，操作时将已卷好的卷材，用φ30的管穿入卷心，卷材端头比齐开始铺的起点，点燃汽油喷灯或专用火焰喷枪，加热基层与卷材交接处，喷枪距加热面保持300mm左右的距离，往返喷烤、观测当卷材的沥青刚刚熔化时，手扶管心两端向前缓缓滚动铺设，规定用力均匀、不窝气，铺设压边宽度应掌握好，满贴法搭接宽度为80mm，条粘法搭接宽度为100mm。
4.6 热熔封边：卷材搭接缝处用喷枪加热，压合至边沿挤出沥青粘牢。卷材末端收头用沥青嵌缝膏嵌固填实。
4.7 保护层施工：平面做水泥砂浆或细石混凝土保护层；立面防水层施工完，应及时稀撒石碴后抹水泥砂浆保护层。
五、成品保护
5.1 地下卷材防水层部位预埋的管道，在施工中不得碰损和堵塞杂物。
5.2 卷材防水层铺贴完毕后，应及时做好保护层，防止结构施工碰损防水层；外贴防水层施工完后，应按设计用聚醋酸乙烯胶粘剂粘贴30厚聚苯乙烯泡沫塑料板。
5.3 卷材平面防水层施工，不得在防水层上放置材料及作为施工运送车道。
六、质量标准：卷材防水层的施工质量检查数量应按铺贴面积每100㎡ 抽查一处，每处10㎡ 且不得少于三处。
6.1 主控项目
（1）卷材防水层所用卷材及其配套材料，必须符合设计规定。
检查方法：检查出厂合格证，质量检查报告，现场抽样复验报告。
（2）卷材防水层在收头处、抹角处、变形缝、穿墙管道等细部构造必须符合设计构造规定。
检查方法：观测检查获检查隐蔽工程验收记录。
6.2 一般项目
（l）卷材防水层的基层应坚实，表面应洁净、平整，不得有空鼓、松动、起砂或脱皮现象.基层阴阴角应做到圆弧形。
检查方法：观测检查和检查隐蔽记录。
（2）卷材防水层的搭接缝应粘（焊）结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。
检查方法：观测检查。
（3）侧墙卷材防水层的保护层应与防水层粘结牢固。结合紧密，厚度均匀一致。
检查方法：观测检查。
（4）卷材的铺贴方法应对的，卷材搭接宽度的允许偏差为－10mm。
检查方法：观测和尺量检查。
第二节 屋面卷材防水施工
1、施工准备
1.1防水材料选用和准备
1.1.1一般选用高强度、低延伸的防水卷材，应结合工程的实际情况，选用3㎜厚的Ⅱ类拉力≥400N、延伸率≥5%的黄麻胎体SBS改性沥青防水卷材。
节点附加层应选用氯丁橡胶改性沥青防水涂料，规定固体含量≥43%，延伸≥4.5㎜，耐热度为80℃时5h无流淌、起泡。
密封材料选用SBS改性沥弹性密封膏，粘结性≥15㎜，耐热度下垂≤4㎜。
1.1.2防水材料的质量规定
所用的SBS卷材改性沥青防水卷材、氯丁橡胶改性沥青防水涂料、SBS改性沥青弹性密封膏等均必须有出厂合格证。进场后应抽样实验。
1.1.3防水材料保管
SBS改性沥青防水卷材宜直立堆放，高度不得超过两层。贮存处应阴凉通风，避免日晒、雨淋和受潮。
1.1.4材料准备
所用的防水材料应及时进场，并经抽样复试合格。
1.2劳动组织
应根据工程量的大小和工期的规定，合理组织劳动力，一般情况下，安排一个施工小组负责施工。由于屋面防水工程的重要性，因此，施工屋面卷材防水必须由专业人员进行，该施工小组配备5～6人，其中最少应配置2～3名专业技术工人，专业技术工人必须持证上岗。
1.3施工机具
屋面防水施工需要的重要机具见下表。
重要施工机具需用计划表
序号
机具名称
规格
单位
数量
用途
1
2
3
4
5
6
7
8
9
10
11
12
13
14
棕扫帚
钢丝刷
小平铲
长柄刷或滚刷
剪刀
彩色粉袋
粉笔
钢卷尺
钢卷尺
火焰加热器
手持压辊
铁压辊
刮板
铁锤
普通
普通
小型

普通

2m
50m
喷灯或专用喷枪
Φ40宽100㎜
宽500㎜，重40kg包胶皮
胶皮刮板
普通
把
把
把
把
把
个
把
把
把
支
个
个
个
把
3
4
2
2
1
1
1
4
1
3
2
1
2
1
清扫基层
清理基层
清理基层
涂刷冷底子油
裁剪卷材
弹卷材基准线
做标记用
度量尺寸
度量尺寸
热熔卷材阍胶用
压实卷材搭接缝
压实卷材用
推刮卷材及刮边
卷材收头钉水泥钉

1.4技术准备
项目技术负责人组织小组学习设计图纸；熟识屋面构造、细部节点规定；了解所用材料的技术质量规定和施工工艺规定；进行操作技术交底或培训，未经交底或培训不得上屋面进行施工操作。
1.5施工条件准备
各种防水材料准时运到现场；垂直运送可运用土建施工用的井架；屋面找平层上已清理完毕，含水率符合规定；伸出屋面的设施、预埋件等已安装完毕。
根据气象预报选定无雨、雾的天气。
2、施工工艺流程和顺序
2.1施工工艺流程

施工流程为：找平层修补及清扫 找平层分格缝密封解决 节点密封解决 节点防水涂膜附加层 涂刷冷底子油 卷材铺贴及封边解决 收头固定、密封 试水实验。
2.2施工顺序
卷材铺贴顺序：
a、铺贴多跨或高低跨屋面时，应先远后近，先高跨后低跨。
b、在一个单跨铺贴时，应先铺贴排水比较集中部分（如天沟、水落口、檐口），再铺贴油毡附加层，由低到高，使卷材油按流水方向搭接。
3、施工方法
3.1卷材铺贴方向
对于屋面排水放坡≤2%时，采用平行屋脊的铺贴方法，其搭接缝应顺流水方向搭接。
3.2冷底子油
当找平层经检查证实已干燥后，在铺贴卷材之前在找平层上涂刷一道冷底子油。冷底子油的配合比是：10#沥青：汽油=30：70。配制冷底子油时先将熬好的沥青倒入料桶中，当沥青温度降到100℃时再分批加入汽油，开始每次2～3L，以后每次5L。
冷底子油采用长柄滚刷涂刷，规定涂刷均匀，不漏涂。当冷底油挥发干燥后，即可铺贴卷材防水层。如涂刷冷底油后因气候、材料等影响，较长时间不能铺贴卷材时，则在以后铺贴卷材之前重刷一道冷底子油，以清除找平层上的灰尘、杂物，增强卷材与基层的粘结。
3.3卷材搭接缝宽度
SBS改性沥青卷材防水层一般采用热熔满粘法施工，故规定长边的搭接缝宽度均不得小于80㎜，短边不得小于100㎜。为保证搭接缝的宽度，应先在找平层上弹出墨线，进行卷材试铺，无问题后方可进行正式铺贴。
3.4掌握好卷材热熔胶的加热限度
若卷材底部的热熔胶加热局限性，会导致卷材与基层粘结不牢；若过度加热，又容易使卷材烧穿，胎体老化，热熔胶焦化变脆，严重减少防水层的质量。因此，规定烘烤时要使卷材底面和基层同时均匀加热，喷枪的喷嘴与卷材面的距离要适中，一般保持50～100㎜左右，
与基层呈30°～45°角。喷枪要沿着卷材横向缓缓来回移动，移动速度要合适，使在卷材幅宽内加热温度均匀，至热熔胶融呈光亮黑色时，即可趁卷材柔软的情况下滚铺粘贴。
3.5辊压、排气
应趁热用压辊滚压。卷材始端铺贴完毕后，即可进行大面积滚铺。持枪人位于卷材滚铺方向，推滚卷材人位于已铺好的卷材始端上面，待卷材加热后缓缓推压卷材，并随时注意卷材的平整顺直和搭接的宽度。其后跟随一人用棉纱团等从中间向两边抹压卷材，排出卷材下面的空气，并用刮刀将溢出的热熔胶刮压接边缝，另一人用压辊压实卷材，使之粘结牢固，表面平展，无皱折现象，
3.6铺贴时，应使卷材与基层紧密粘结，避免铺斜、扭曲，仔细压紧、刮平，赶出气泡封严。如发现已铺贴卷材有气泡、空鼓或翘边等现象，应及时进行解决。
末端收头解决封边：将卷材采用橡胶沥青粘结剂将末端粘结封严。
3.7搭接缝施工
在进行搭接缝粘结施工前，应将卷材表面80㎜～100㎜宽用喷枪烧熔，注意不要烧伤搭接缝处的卷材。粘贴搭接缝卷材时，当卷材底部的热熔胶熔融至呈光亮的黑色即可粘贴，并进行滚压至热熔胶溢出，收边者趁热用刮板将溢出的热胶刮平，沿边封严。当整个卷材防水层铺贴完毕后，在所有搭接缝边均要用SBS改性沥青弹性密封膏涂封，宽10㎜。
4、细部解决
屋面要解决的细部一般有：水落口解决、泛水解决、变形缝解决和凸出屋面的管道解决。
4.1水落口解决
水落口应设在排水沟的最低处，水落口杯与找平层接融处，应留宽20㎜、深20㎜的凹槽，槽内用SBS改性沥青弹性沥青密封膏嵌填严密。上面做2㎜厚的氯丁橡胶改性沥青防水涂膜附加层，并用化纤纺布胎体进行增强。如图1所示。

4.2泛水节点解决
砖砌女儿墙上在距檐沟沟底最高处的上方250㎜，预留60㎜×60㎜的凹槽，槽内用水泥砂浆抹出斜坡。找平层在泛水处应抹成半径为50㎜的圆角，然后再刷2㎜厚的氯丁橡胶改性沥青防水涂膜附加层，并用化纤无纺布做胎体增强材料。卷材防水层的收头应压入凹槽内，每隔900㎜用水泥钉钉牢，卷材收头上口用SBS改性沥青弹性密封膏封严，然后用干性砼将凹槽嵌填、挤实，表面用水泥砂浆找平。如图2所示。

4.3凸出屋面的管道接口解决
在防水层上沿排气管道壁铺贴卷材附加层，上口用金属箍卡牢，在附加层上口与排气孔管道壁间用SBS改性沥青弹性密封膏封口。如图3所示。
4.4变形缝解决
本有变形缝的工程，缝内先用沥青麻丝填塞，并用卷材做成形状，放入缝内，两侧与变形缝挡墙上部粘牢，然后在槽内放入泡沫塑料棒衬垫，再覆盖形卷材封闭，上扣砼盖板保护，盖板与盖板之间的接头缝隙，应用SBS改性沥青弹性密封膏封严。
5、蓄水实验：
卷材铺贴完毕后，经外观初步检查合格，然后用碎布或其它材料塞严水落管，灌水实验，一般蓄水24小时，未发现有渗漏为宜。
6、技术参数
SBS改性沥青卷材屋面防水的技术参数为：沥青卷材的长边搭接宽度≮80㎜，短边搭接宽度≮100㎜。
7、质量标准
7.1主控项目：
a、卷材防水层所用卷材及配套材料，必须符合设计规定。

b、卷材防水层不得有积水和渗水现象。
7.2一般项目：
a、卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得有翘边。
b、卷材防水层上的撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥砂浆、块材或细石砼保护层与卷材防水层间应设立隔离层；刚性保护层的分格缝留置应符合设计规定。
c、排气屋面的排气道应纵横贯通，不得堵塞。排气管应安装牢固，位置对的，封闭严密。
卷材的铺贴方向对的，卷材搭接宽度的允许偏差为-10㎜。
8、质量控制措施
a、施工管理人员必须熟悉施工图纸和有关文献，对的掌握施工图纸的细部构造及有关技术规定。做好施工技术交底，严格执行现行的施工质量验收规范，坚持自检，充足发挥专职质检员的作用，认真做好检查验收工作。
b、操作人员必须通过专业培训，考试合格持证上岗。
c、卷材防水材料必须有产品出厂合格证明书和进场抽样复检查合格报告，严禁在工程上采用不合格的材料。
d、屋面找平层坡度必须符合设计规定，表面压实平整，收水后二次压光，充足养护，不得起砂、起皮现象。
e、基层与凸出屋面结构的连接，以及基层转角处均应做成园弧，园弧半径R=50㎜。
f、屋面防水在铺设屋面隔气层和防水层前的基层，必须干净、干燥、清洁、无杂质。
g基层解决剂的选择应与卷材的材料相容，喷洒均匀，待解决剂干燥后方可铺贴卷材。喷刷规定厚薄均匀、不漏底。
h、细部、复杂部位应根据不同情况进行增强解决，大面积防水层铺贴规定平整，顺直搭接尺寸准确，不扭曲，热熔后随滚铺压实，不得有皱折，随时刮封接口。

9、质量通病防治措施
卷材防水屋面质量通病防治措施见下表：
质量通病防治措施
现象
防治措施
翘边、皱折，搭接长度局限性
1、卷材铺贴前应先全面做好屋面各节点、细部。
2、铺贴从低处到高处，将卷材展平压实，搭接长度：短边≥100㎜，长边≥80㎜，上下层搭接错开1/3～1/2。
鼓泡，内部有水汽
在基层充足干燥后，铺贴卷材，当保温层或找平层不易干燥时，应按排气屋面的有关规定施工。
水落管口安装不良，渗漏
1、水落管周边直径500㎜范围内坡度≮5%。
2、水落管口杯周边与基层接触处留出宽、深各20㎜的凹槽，嵌油膏。水落管杯口应固定在结构层上。
10、成品保护措施
屋面防水层施工后，不准在防水层上凿洞打孔，也不准在防水层上拌制砂浆和进行其它工序作业，如确需在上面进行少量工序的作业时，应对卷材防水层采用针对性的防护措施，竣工后应告知防水专业施工队进行检查，如发现卷材防水层有破损时，应及时组织修复。
11、安全注意事项
a、热溶使用的火焰加热器应经常检查，喷咀不得堵塞。若施工时采用液化石油气作为燃料，使用时应遵守使用液化石油气的安全规定。
b、在屋面上施工时，应设立相应的灭火器材，以备急时使用。
c、卷材、涂料、化纤无纺布堆放要远离火源。
d、雨天严禁在屋面上作防水施工。
e、滚铺卷材及刮边的操作人员应戴手套等防护用品，以免烫伤。
