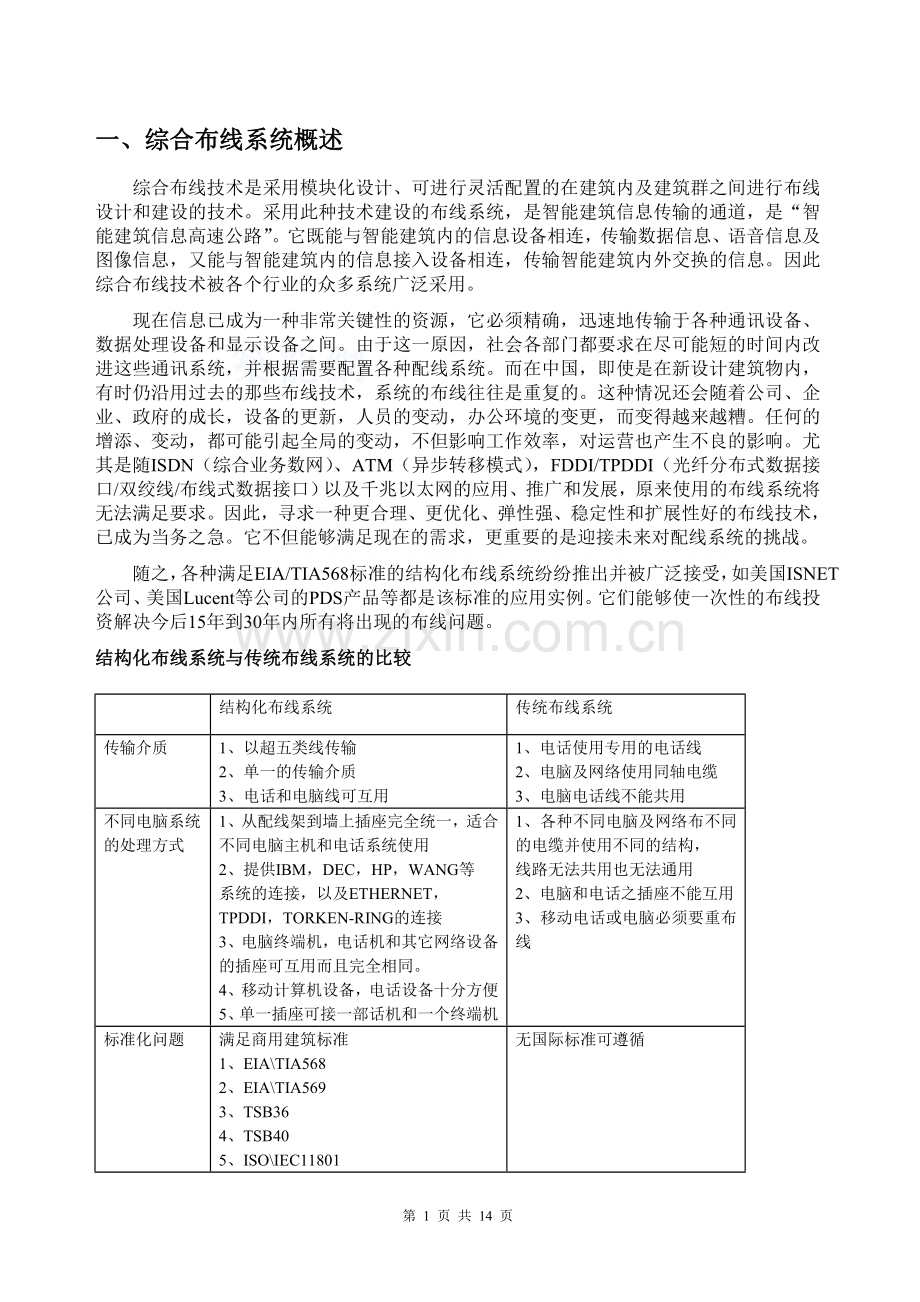

崇左酒店综合布线系统方案.doc_第2页
第2页 / 共14页


点击查看更多>>
资源描述
崇左圣展汇豪大酒店酒店 综合布线系统 设 计 方 案 浙江快达建设安装工程有限公司 二〇一一年九月 一、综合布线系统概述 综合布线技术是采用模块化设计、可进行灵活配置的在建筑内及建筑群之间进行布线设计和建设的技术。采用此种技术建设的布线系统,是智能建筑信息传输的通道,是“智能建筑信息高速公路”。它既能与智能建筑内的信息设备相连,传输数据信息、语音信息及图像信息,又能与智能建筑内的信息接入设备相连,传输智能建筑内外交换的信息。因此综合布线技术被各个行业的众多系统广泛采用。 现在信息已成为一种非常关键性的资源,它必须精确,迅速地传输于各种通讯设备、数据处理设备和显示设备之间。由于这一原因,社会各部门都要求在尽可能短的时间内改进这些通讯系统,并根据需要配置各种配线系统。而在中国,即使是在新设计建筑物内,有时仍沿用过去的那些布线技术,系统的布线往往是重复的。这种情况还会随着公司、企业、政府的成长,设备的更新,人员的变动,办公环境的变更,而变得越来越糟。任何的增添、变动,都可能引起全局的变动,不但影响工作效率,对运营也产生不良的影响。尤其是随ISDN(综合业务数网)、ATM(异步转移模式),FDDI/TPDDI(光纤分布式数据接口/双绞线/布线式数据接口)以及千兆以太网的应用、推广和发展,原来使用的布线系统将无法满足要求。因此,寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术,已成为当务之急。它不但能够满足现在的需求,更重要的是迎接未来对配线系统的挑战。 随之,各种满足EIA/TIA568标准的结构化布线系统纷纷推出并被广泛接受,如美国ISNET公司、美国Lucent等公司的PDS产品等都是该标准的应用实例。它们能够使一次性的布线投资解决今后15年到30年内所有将出现的布线问题。 结构化布线系统与传统布线系统的比较 结构化布线系统 传统布线系统 传输介质 1、以超五类线传输 2、单一的传输介质 3、电话和电脑线可互用 1、电话使用专用的电话线 2、电脑及网络使用同轴电缆 3、电脑电话线不能共用 不同电脑系统 的处理方式 1、从配线架到墙上插座完全统一,适合不同电脑主机和电话系统使用 2、提供IBM,DEC,HP,WANG等 系统的连接,以及ETHERNET, TPDDI,TORKEN-RING的连接 3、电脑终端机,电话机和其它网络设备的插座可互用而且完全相同。 4、移动计算机设备,电话设备十分方便 5、单一插座可接一部话机和一个终端机 1、各种不同电脑及网络布不同的电缆并使用不同的结构, 线路无法共用也无法通用 2、电脑和电话之插座不能互用 3、移动电话或电脑必须要重布线 标准化问题 满足商用建筑标准 1、EIA\TIA568 2、EIA\TIA569 3、TSB36 4、TSB40 5、ISO\IEC11801 无国际标准可遵循 双绞线的预定 1、可传输IBM电脑2.358MBPS速率, 达358M 2、电脑4.275MBPS速率,达280M 3、可传输10MBPS速率,达350M 4、可传输9600,达350M 5、可传100MBPS的TPDDI,达100M (CAT.5) 因不同缆线而定 二、综合布线系统结构 综合布线系统的基本结构是星形的,按照国际标准ISO/IECIS11801规定,综合布线系统由工作区子系统、水平布线子系统、建筑物主干布线子系统、建筑群主干布线子系统、设备间子系统及管理子系统等组成。综合布线系统的基本结构如下图所示: 综合布线系统示意图 按照EIA/TIA568标准,综合布线系统分为七个子系统,但一般情况下,我们会将其总结成六个子系统。 工作区子系统(Work Area) 常用设备是计算机(PC、工作站、小型机等),终端,打印机,电话,传真机等设备;还可以联接传感器和办公楼自动控制设备(在楼宇自动控制系统中,工作区子系统称为覆盖区子系统)。对工作站区的连线分配,使用EIA/TIA568B标准。 水平支干线子系统(Horizontal) 实现工作区子系统和管理子系统向的连接。常使用CAT3,CAT5两种品质的双绞缆线连接这两个子系统。 管理子系统(Administration) 实现配线管理,使用色码,这样使得跳线和追踪很容易。在管理子系统的安装区域内,常放有计算机网络设备。 主干线和垂直子系统(Backbone;Riser) 干线子系统是整个建筑物综合布线系统的一部分。它提供建筑物的干线电缆的路由。通常由垂直大对数铜缆或光缆组成,它的一端连接于设备机房的主配线架上,另一端通常端接在楼层接线间的各个管理分配线架上。水平干线也可能是一端连接在楼层接线间配线架上,另一端则端接在卫星接线间的配线架上。系统结构如下图所示: 设备间子系统(equipment ) 设备间子系统由设备间中的跳线电缆、适配器组成,它把中央主配线架与各种不同设备互连起来,如PBX,网络设备和监控设备等与主配线架之间的连接。通常该子系统设计与网络具体应用有关,相对独立于通用的结构布线系统。 系统结构如下图所示: 建筑群子系统 实现建筑之间的相互连接,常用的通信介质是光纤,同轴电缆,多芯双绞线。 需要指出的是,对数据通讯而言,主干线和建筑群间使用光纤,并使用千兆以太网、ATM网或快速以太网技术,可使系统间的传输率达1000 Mbps、155 Mbps和100 Mbps。对工作区而言,如果使用CAT3 UTP电缆,则目前技术可达100 Mbps(即100VG-AnyLAN或100Base-T4);而对CAT5e电缆,则可达1000 Mbps(1000Base-Tx)。从上图中也可以看出,从主配线架(MDF)到各中间配线架(IDF)呈现型结构,实现主干网或垂直子系统;而从各中间配线架,到各信息架,到信息点,也呈现型结构,实现的是水平子系统。 这6个子系统的每一部分都相互独立,可以单独设计、单独施工和单独管理,更换其中一个子系统时,均不会影响其他子系统。 三、综合布线系统特点 PDS是一套标准的配线系统,综合了所有的语音、数据、图像与监控等设备,并将多种设备终端插头插入标准的信息插座内。即任一插座能够连接不同类型的设备,如微型计算机、打印机、电话机、传真机等。非常灵活、实用。 PDS对不同厂家的语音、数据设备均可兼容,且使用相同的电缆与配线架、相同的插头和模块插孔。因此,无论布线系统多么复杂、庞大,不再需要与不同厂商进行协调,也不再需要为不同的设备准备不同的配线零件,以及复杂的线路标志与管理线路图。 PDS采用模块设计,布线系统中除固定于建筑物内的水平线缆外,其余所有的接插件都是积木标准件,易于扩充及重新配置。因此当用户因发展而需要增加配线时,不会因此而影响到整体布线系统,可以保证用户先前在布线方面的投资。PDS为所有话音、数据和图像设备提供了一套实用的、灵活的、可扩展的模块化的介质通路。 PDS能将当前和未来的语音、数据、网络、互连设备以及监控设备很方便地扩展进去,是真正面向未来的先进技术。值得一提的是,综合业务数字网(ISDN) 的基群速率接口采用与PDS系统相同的八针模块插座和四对内部引线,且PDS支持的数据传输高于ISDN的基群速率。因此 ,当现今的电话网发展成为ISDN,用户程控数字交换机(PABX)更换成ISDN交换机时,可直接利用PDS,不必另外布线了。 可见,PDS较好地解决了传统布线方法存在的许多问题。其实,随着科学技术的迅猛发展,人们对信息资源共享的要求越来越迫切,尤其以电话业务为主的通信网逐渐向ISDN过渡,越来越重视能够同时提供语言、数据和图像传输的集成通信网。因此,综合布线系统取代单一、昂贵、繁杂的传统布线系统,是“信息时代”的要求,是历史发展的必然。 布线方案概述其特点如下: = 采用综合布线技术设计的布线系统。 = 本布线系统采用Patchpanel快接式配线架,可方便灵活地进行数据和语音跳线。 = 本布线系统采用直观的彩色标识体系和科学的编号体系,使维护人员管理更加简单、方便。 实施后的布线系统,无论各楼布线,还是主干网布线,都应该是星型结构。商用建筑物布线系统标准EIA/TIA568也规定,使用星型结构的物理布线实现各种形式的网络逻辑拓扑结构;即无论将来网络技术如何发展,其局部网络的拓扑结构都是总线型、环型、星型、树型、或以上几种形式的结合,而星型的结构化物理布线,通过在配线室内的跳线之灵活变换,便可以实现以上所述的总线型(如Ethernet/IEEE802.3)、环型(IEEE802.5/TOKEN-RING,X3T9.5/TPDDI/FDDI),星型(Star LAN)或混合型(含有环、总线等形式)的拓扑结构。 而位于稍高层次的网络层、传输层(见ISO/OSI七层协议描述)如TCP/IP、XHS、DECnetPhase IV/V、SNA或Apple TALK II与物理布线本身独立。 至于更高层次的网络应用软件(如ARPA,Windows NT等)以及网络管理软件(如HP Open View,IBM Net View,Cabletron Spectrum等)与布线系统也独立。 同时,网络技术的发展,也要求建筑物的物理布线具有灵活性,能够考虑现在和未来(中期、长期)的应用技术水平。网络系统本身应当分步实施,其原因是多方面的:应用的需求,财政预算上的限制,网络设备生产国出口许可证的限制,将来技术发展的考虑,而这种分步实施在技术上体现的层次不同。那么,对楼内物理线本身,不必更多地考虑到网络的逻辑结构,更不需过多考虑网络服务和网络管理软件,是物理布线以后的问题,也就是说结构化成布线系统具有与应用的独立性。 四、综合布线系统的应用范围 综合布线系统可应用在下列四种传输环境 1. 数据(DATA) *终端:B、VT220、3270、AS400, *局域网:以太网(ETHERNET),令牌环网(TOKEN RING), *FDDI(光纤传输:3044)。 2. 视频(VIDEO) *监控系统 *电视会议系统 *讯号分配 3. 话音(VOICE) *电话技术(TELEPHONE-PABX) *交换技术(INTERPHONE) *公用传输(PUBLIC ADDRESS) 4. 监控(CONTROLS) *警报(ALARMS) *安全(SECURITY) *监控(SURVEILLOANCE) *门禁 五、产品选型原则 全球生产布线系统产品的著名厂商就有90家左右,每家的产品都有其特色,而不是说哪一家的任何产品都是最好的。所以我们选择产品的原则是如下几条,而不是广告上宣传的所谓的名牌产品, 选择满足EIA/TIA TSB-36的电缆线; 选择满足EIA/TIA TSB-40的接插件; 最好的性能价格比和最高的工程质量; 最容易安装和维护。 这里选择美国康普的超五类双绞线。 ISNET,NT,Lucent,康普,Krone等的信息插座都满足TSB-40标准,并通过UL的验证,这里选用康普的信息插座。 六、产品类别的选择 布线产品的多样性,给布线系统的设计带来很多的可能性,有了这些可选性,也就产生了业内人士的争论。目前,在布线产品类别的选择上有两方面的争论,一是屏蔽与非屏蔽,二是增强5类、6类与7类,根据大楼的使用特点,设计中建议使用超五类非屏蔽系统。 屏蔽系统可以提高系统的抗干扰及辐射能力,但它也存在以下几个主要不足: 要使屏蔽系统真正发挥作用,必须进行终端至线缆插件的全过程屏蔽。且屏蔽应该有360度的接触,给施工带来很大的难度,如果屏蔽质量不好,反而会使系统的传输指标下降。 屏蔽系统的造价高出非屏蔽系统的20%以上。 屏蔽层破坏了线缆的电容和电感偶合,是线缆的平衡性下降,衰减增长。 屏蔽系统无测试标准和手段,无法检测系统的好坏 我们考虑到大楼的干扰场强不是很大,且线缆设计走金属线槽(有一定的屏蔽作用),所以选择非屏蔽系统。 随着计算机网络与通信的不断扩大,以及相关技术的发展,用户对传输线路的要求越来越高,布线厂商在推出5类后相继推出了5E、6类及7类,各厂家的标准不一致,使业内有些混乱,因此,布线委员会正在修改布线标准。 第二版的ISO/IEC11801把cat5/class D系统按照CAT5E重新定义,以确保系统均能运行千兆位以太网,为了保护大楼的投资,我们建议主干链路采用多模光缆、汇聚链路采用六类网线、接入链路采用超五类网线。 七、项目设计目标 实施后的布线系统将是满足国际商业建筑标准的布线系统。并且,整个系统应当是实用的,灵活的,可扩展的,模块式的,可靠的。 标准化--严格按照EIA/TIA568标准设计系统,并连接众多满足国际网络标准的网络设备。如IEEE802.12,X3T9.5等。 实用性—系统的选材,始终追求以实用为第一原则,不追求所谓的名牌产品,而是工程质量。 灵活性—系统中的任一部分之连接都是灵活的,即从物理接线,到数据通讯,语音通讯设备之联接不受或极少受物理位置和这些设备类型的限制。 模块式—所有用于连接设备的适配件(adapter)都是积木式标准件;不用很多有关这些领域的专门知识,就能够连接这些设备。 可扩充—由于所有基础设施(材料、部件、通讯设备)都采用国际标准,因此,无论计算机设备、通讯设备、控制设备随技术如何发展,将来都可很方便地将这些设备联到系统中去。 可靠性—系统中的各个部分都采用高质量的材料、组部件设备实现,并谨慎施工和测试,以保证各个环节都是可靠的。 八、项目设计标准及规范 -IEEE 100 BASE-T 100兆以太网 -ISO11801 建筑通用布线标准 -ANSI/TIA/EIA 568A 商用建筑电信布线标准 -CCITT ISDN 综合业务数据网络标准 -IEEE 802.5 TOKEN RING 网络标准 -ANSI/EIA/TIA -569 电信走道和空间的商用建筑标准 -ANSI/EIA/TIA -606 商用建筑物电信设备的管理标准 -ATM 155Mbps/622Mbps 异步传输模式标准 -RS232、X.21、RS422 异步、同步传输标准 本方案设计依据的中国国内规范主要有: l GB/T 50311-2000建筑与建筑群综合布线系统工程设计规范 l GB/T 50173-2000建筑与建筑群综合布线系统工程验收规范 l YD/T926大楼通信综合布线系统中国建筑电气设计规范 九、布线系统设计 该大楼共有16层,其中主楼1-2层为大堂、商务中心等、副楼1-4层为多功能厅、会议室、餐厅等,主楼3-15层为客房用16楼为棋牌、会议用。根据楼层的使用情况,信息点的分配情况如下表所示: 点位设计 序号 楼层 语音信息点 网络信息点 无线 闭路电视 酒店部分 1 一楼 13 13 0 2 二楼 59 36 32 3 三楼 107 55 52 4 四楼 107 55 52 5 五楼 107 55 52 6 六楼 107 55 52 餐饮部分 7 一楼 5 5 8 二楼 6 6 = 要求进行系统设计与建设时充分考虑其信息点密集、信息流量不均等实际状况,采用模块化、综合、标准化、灵活性高的布线技术设计系统。 工作区子系统 工作区设计主要考虑设备连接线、接口适配器等,对于数据点,选用五类带护套模块化连线,以满足高速数据传输的需要,对于模拟电话、数字电话等应用,由于综合布线所采用的RJ45插座与电话系统中的RJ11等兼容,从而可以直接采用电话机上的电话连线,而无需再配连接线。 对于一般网络,目前和发展趋势多采用与RJ45或与RJ45兼容的接口,与UTP完成匹配,所以不需考虑适配器,电话类的应用也完全适应UTP与RJ45插座,也无需考虑适配器。 工作区子系统是最终用户的接入区域,包括信息插座和终端设备连接。(如下图) 随着工作量的快速增长,有可能需要语音、数据同时在布线系统上传输。因此大楼预埋的信息插座要能提供数据和语音两者组合所需的灵活性。 推荐使康普 8芯模块化信息插座及其配套选件。采用康普插座,满足大于100MHz传输速率,适应未来的发展需要。 按照大楼的要求,大楼共分地上14层。 信息插座(TO)面板规格应采用国家标准面板。考虑到信息出口的美观和一致性,以及未来信息点扩充问题,将所有信息出口都设计为双口86国标面板。 美国康普模块是极具先进性、安装简易、不破坏双绞线绞距、无直角转弯的产品,免除其他产品易氧化又性能不稳定的缺点。 水平布线子系统 水平布线子系统是指从楼层配线架(FD)到各信息插座(TO)之间,包括信息插座、水平电缆、水平光缆及其在楼层配线架上的机械终结、接插软线和跳线。 水平电缆、水平光缆一般直接连接到信息插座(TO)。如有必要,楼层配线架至信息插座之间允许有一个转接点。接入和引出的电缆线对或光纤在转接点处应按1:1连接以保持对应关系。在转接点处所有电缆、光缆应作机械终结。转接点处只包括无源连接硬件,应用设备不应在这里连接。转接点处宜为永久性连接,不作配线用。 EIA/TIA-568B标准要求非屏蔽双绞线电缆是100欧姆4对电缆。水平电缆的最大距离是90米,水平交叉连接处的接插线或交叉连接跳线长度不得超过6米,工作区允许有3米的连接跳线。 水平子系统是由四对非屏蔽双绞线(UTP)组成,当建筑物完工时,水平子系统也相对固定的。这就要求在设计时考虑全面,既满足现在需要,又满足不断发展变化的要求,水平子系统应选择一种既能支持话音传送,又能支持ISDN、高速数据传输及多媒体应用的双绞线。因此,水平子系统采取经济实用与先进发展兼顾的原则,选择康普公司的四对非屏蔽双绞线用于数据和语音传送。 双绞线的优良传输性能可以从其电气测试的结果中得到证实:在传输信号的频率(FREQUENCY)一定时,一般将305米(1000英尺)长度的双绞线上的衰减(ATTENUATION)和近端串音(NEAR-END CROSSTALK)的测量结果称为双绞线的电气特性。康普公司类非屏蔽双绞线支持超五类应用,其电气特性满足如下TIA/EIA568标准: Frequency (MHz) Attenuation (Max.db/305m) Near-End crosstalk (Min.Loss db/305) 1.00 6.30 62 4.00 13.00 53 10.00 20.00 47 16.00 25.00 44 20.00 28.00 42 25.00 32.00 41 31.25 36.00 40 62.50 52.00 35 100.00 67.00 32 依据酒店的假定信息,从降低费用、适应建筑物特点、造型美观、防电磁干扰(EMI)等方面出发,设计出水平线缆的合理路线,并据此求得超五类水平线缆平均长度。 平均距离 = (水平最长距离+水平最端距离)/2+两端冗余距离+平均层高¡2 = (50+20)/2+10+4×2=58M 过道上的线槽线槽,线槽可揭开便于将来维护;房间内的线缆预设在装修材料内。 在有静电地板的房间,线槽和线缆敷设在地板下。 铜缆配线架 铜缆主配线架安装于交换机房内,由于各楼层的电缆都汇集在这里,其电缆数量较大,配线架数量较多。根据一般的习惯和通常做法,铜缆主配线架采用开放式墙面安装,便利安装、管理和维护,而且美观大方,铜缆主配线架用于实现程控交换机和计算机终端控制器、网络通讯的终接、收容和管理。根据酒店大楼的具体情况,铜缆主配线架需占墙面面积为:1.0m×1.0m(高)平方米。 光纤主配线架 对于光纤系统,其主配线架安装在计算机房内,配线架采用3套抽屉式光纤连接架,光纤连接连同其它相应的网络设备一起安装在19″机柜内。 楼层分配线架(IDF) 基于对各层信息点数量及管理的方便性考虑,本着实用和经济的原则,我们将几个楼层合用一个分配线架,每个IDF包括抽屉式光纤连接架、110配线架,PPU快接式跳板等三种类型的配线设备,根据大楼的现场情况,将IDF处的光纤连接架, 110配线架,快接式跳线板都安装在同一个机柜内,结构紧凑、外形美观,有利于安全保护,同时也非常有利于主干、水平系统与网络设备的互连,既实用美观,又利于管理和安全,在每个IDF机柜内均预留有一定的空间,用于布置网络设备,这为以后的长期使用,发展带来了便利。 各楼层IDF的数据配线架均采用19″机架安装的快接式跳线板,这种配线架,既适应各楼层配线设备装在机柜的配置情况,又便于与机柜中的网络设备(交换机,集线路等)的连接配合,为管理和使用带来了很大方便。 对于各种设备系统,设计中都配套了相应的线架、跳线等,对于跳线,在数量按满足近一阶段的需求为设计原则,随以后发展再增加,既满足了目前的使用,又减少了业主早期的投资 配线间至少有一个为本系统专用的符合一般照明要求的220V电源,再配有两个以上、电流为20A的单相三相电源插座此线路不应与其它大型设备相连,配线间的网络供电最好连到UPS电源上以确保对设备的供电及电源的质量;同时集中供电便于将来的工作及维护方便; 供电系统应由专业的动力工程师设计施工: 配线间最好有防静电地板,有良好的接地线,机柜和接地线相连,接地电阻按标准不大于1欧姆,工作接地应与电源接地分开; 配线间最好装有空调,以保证适宜的温、湿度。 垂直子系统 本建筑地上16层,数据垂直主干采用6芯多模光纤和6类双绞线到各楼层配线间,其中,主干六类线每层都要有冗余备份;语音主干采用50、100、200对电话电缆。 设备间子系统 电话系统的设备子系统为一些线架和连接线。线架就近安装在交换机房内;PABX设备与布线系统的连接线一般随PABX一起提供(规格为22—26AWG的25对铜线),在本设计中不考虑此连线。对于中继线采用光纤,其光纤中继设备由邮电部门负责,其中继光纤也由邮电部门负责,中断设备的输出线到时直接打线到电话设备子系统的线架上就可以了。 光纤主配丝架及各楼层的光纤分配线架与网络设备之间采用光纤跳线(对于非光纤口网络设备进行光电转换就可以了)。光纤线架为标准SC头,跳线为两端SC头,可以方便进行连接。 主配线架各楼层分配线架应有一定的空间,尽量保持室内无尘土、温度适宜,室内照明良好,配有电源插座(主要供网络设备使用)和接地点。 十、布线产品介绍 选择良好的综合布线产品,并进行科学地设计和精心地施工是的“百年大计”。在众多产品当中,大多数和外形尺寸基本相同,但电气性能、机械特性差异较大,常被人们忽视。因此,在选用产品时,要选用其中具有较强研发、制造和销售能力的符合国际标准的专业厂家的成品,本方案选用康普综合布线产品. 10.1 面板 墙上型面板:康普具有多种面板供选择,有模块化设计的面板(需配模块化衬套)、一体化面板、倾斜式面板、平面式面板及盲板。本方案采用的信息插座均为超五类RJ45型双孔、单孔面板,所有插座面板尺寸均为86型。 10.2 超五类模块 康普的模块特点是现代工艺水平的引线框 结构和绝缘位移接触体,以保证最高质量和最高可靠性的有效连接。没有用波峰焊连接的印制电路板形成的潜在质量问题,电镀的端接类型保证一绞距保持在1/2英寸以内,可作端接最少10次,端接罩提供优异的应变松弛,有助于控制电缆弯曲半径和牢牢保持电缆就位。 10.3 信息插座接线方法 综合布线系统允许同一建筑物内采用不同类型的信息插座,但它们本质上是相似的,并可分为两大类,即三类插座和超五类插座。在本方案中采用全超五类信息插座,这类插座都是 8 针,RJ-45 型的,并且都符合 ISDN 接口标准,其详细的管脚分配详见图 10.4 配线架 康普的全金属模块化面板配架是有24口或 48口 十一、环境的建议 这里我们主要针对设备间的设备环境,安装条件和连接方式作以简要的说明。按照标准的设计要求,设备间尤其是要集中放设备的设备间,应尽量满足下面的要求: 1、 室温应保持在18℃至27℃之间,相对湿度保持在30%—55%; 2、 保持室内无尘或少尘,通风良好,亮度至少达30英尺—烛光; 3、 安装合适的消防系统(如采用湿型消防系统,不要把喷头直接对准电气设备); 4、 使用防火门,至少能耐火1小时的防火墙和阻燃漆; 5、 提供合适的门锁,至少要有一扇窗口留作安全出口; 6、 尽量远离存放危险物品的场所; 7、 设备间的高度应至少2.55米高度的无障碍空间,门的大小至少为高2.1×宽0.9m,地板负重能力至少应为500Kg/平方米。另外对于K.I.S.S系统的要求,应在配线间安装布线硬体的墙壁上覆盖涂有阻燃漆的3/4英寸(合1.9cm)的木板。设备间的大小完全取决于安装的电气设备的空间要求。 另外,在主、分配线间,还要有供放置设备的设备柜,其大小可按设备的尺寸而定,一般采用木质或玻璃材料制成。在设备间尽量将设备柜放在靠近竖井的位置,在柜子上方应装有通风口用于设备通风;亦可采用设备架,但要同时做好防尘的考虑。 十二、设备清单及报价 序号 产品名称 型号 品牌 数量 单位 单价 小计 一、计算机网络系统(超五类布线系统) 1 超五类网线 5E 康普 67 箱 950 63650 2 全铜地插\模块 5E   10 个 250 250 3 网络模块 5E 康普 100 个 45 4500 4 单孔面板 5E 康普 0   0 0 5 双口面板 5E 康普 115 个 8 920 6 超五类水晶头 5E 康普 6 盒 300 1800 7 超五类跳线 5E 康普 115 根 15 1725 8 超五类配线架 24口 康普 10 台 1500 15000 9 多模光纤 六芯 立孚 100 米 5 500 10 光纤跳线 一芯 立孚 20 根 50 1000 11 法兰盘 六芯 立孚 8 个 200 1600 12 光纤配线架夹 国标 康普 4 个 1000 4000 13 PDU电源 国标   12 个 500 6000 14 网络机柜 42U 康普 4 台 4000 16000 15 理线架   康普 6 个 200 1200 二、数字闭路电视系统         16 闭路电视线 SYV75-3 安泰 3428 米 2.5 8570 17 电视插座 1口 安泰 84 个 30 2520 18 放大器 1分5 视贝 6 台 550 3300 19 分支器 1分16 视贝 6 台 198 1188 三、电话布线系统         20 大对数电缆 100对   200 米 60 12000 21 电话线 2*01 安泰 7700 米 2.3 17710 22 电话模块 RJ11 康普 120 个 15 1800 23 语音跳线 2芯 康普 120 根 8 960 24 110理线夹 国标 康普 15 个 300 4500 25 110配线架 国标 康普 15 台 600 9000 产品费用合计           27 施工费(含线路测试、福禄克检测数据报告费用)             28 税金             29 工程费用合计           179693 第 13 页 共 14 页
