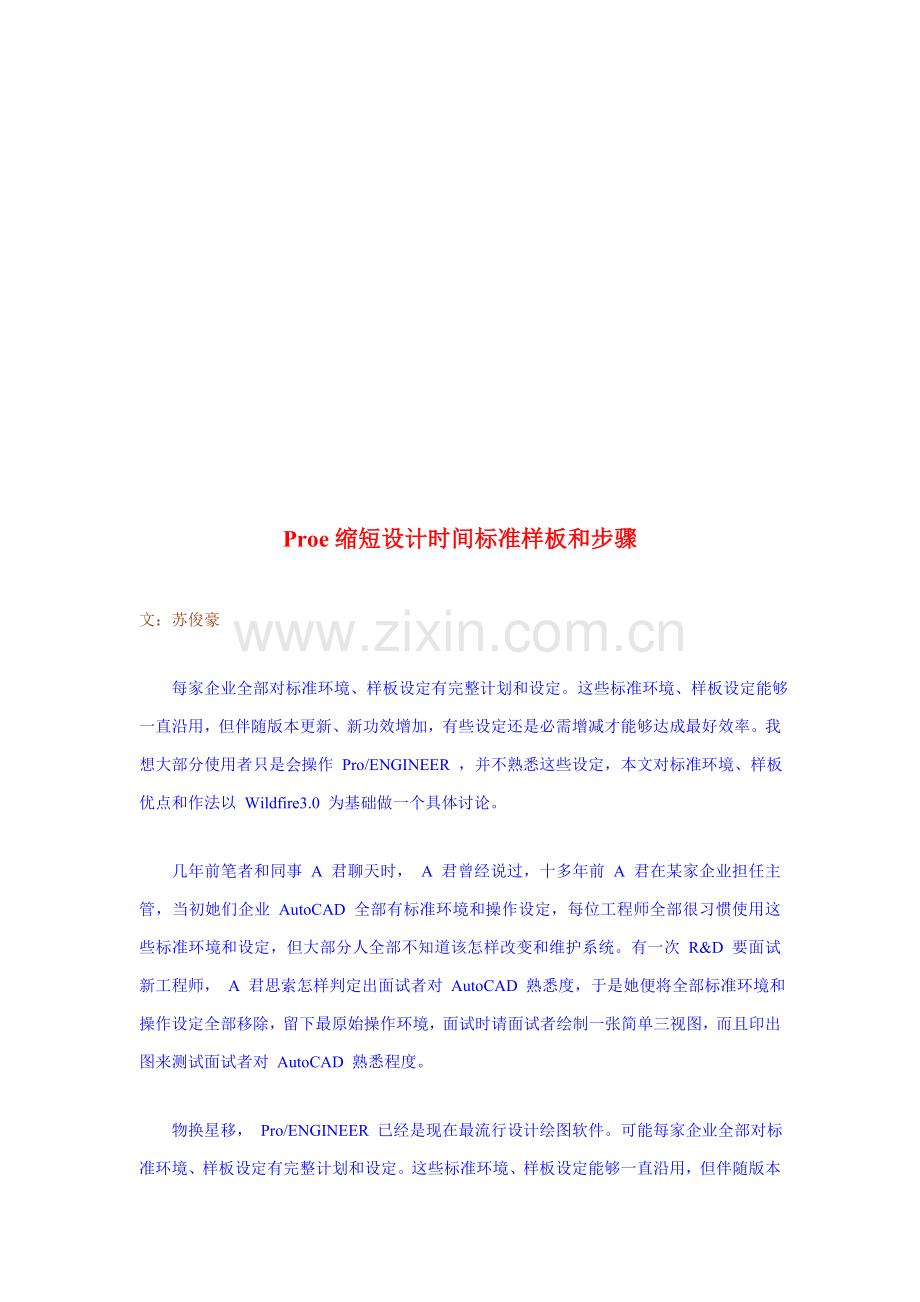

Proe缩短设计时间标准样板和步骤

文：苏俊豪

每家企业全部对标准环境、样板设定有完整计划和设定。这些标准环境、样板设定能够一直沿用，但伴随版本更新、新功效增加，有些设定还是必需增减才能够达成最好效率。我想大部分使用者只是会操作 Pro/ENGINEER ，并不熟悉这些设定，本文对标准环境、样板优点和作法以 Wildfire3.0 为基础做一个具体讨论。

几年前笔者和同事 A 君聊天时， A 君曾经说过，十多年前 A 君在某家企业担任主管，当初她们企业 AutoCAD 全部有标准环境和操作设定，每位工程师全部很习惯使用这些标准环境和设定，但大部分人全部不知道该怎样改变和维护系统。有一次 R&D 要面试新工程师， A 君思索怎样判定出面试者对 AutoCAD 熟悉度，于是她便将全部标准环境和操作设定全部移除，留下最原始操作环境，面试时请面试者绘制一张简单三视图，而且印出图来测试面试者对 AutoCAD 熟悉程度。

物换星移， Pro/ENGINEER 已经是现在最流行设计绘图软件。可能每家企业全部对标准环境、样板设定有完整计划和设定。这些标准环境、样板设定能够一直沿用，但伴随版本更新、新功效增加，有些设定还是必需增减才能够达成最好效率。

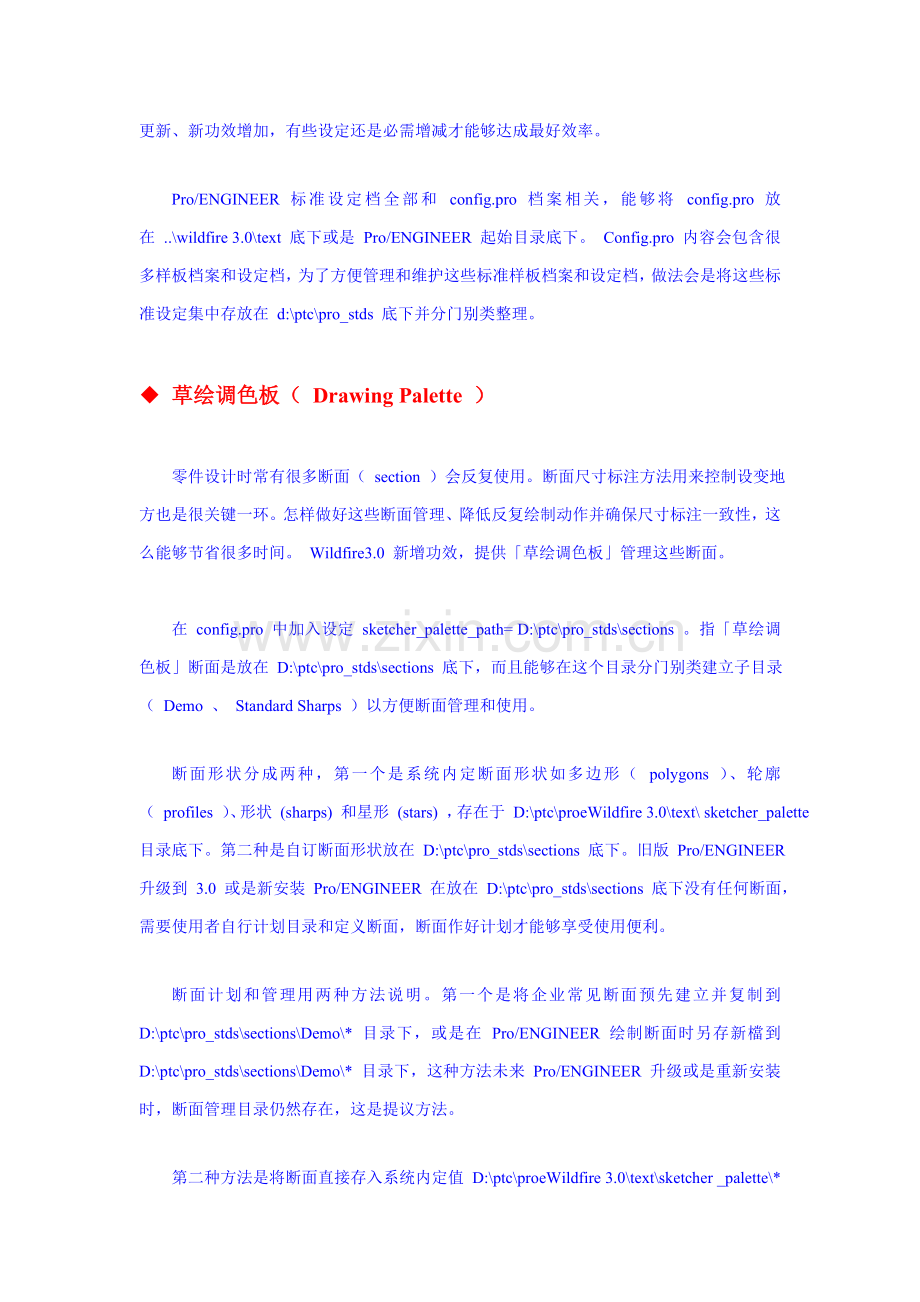

Pro/ENGINEER 标准设定档全部和 config.pro 档案相关，能够将 config.pro 放在 ..\wildfire 3.0\text 底下或是 Pro/ENGINEER 起始目录底下。 Config.pro 内容会包含很多样板档案和设定档，为了方便管理和维护这些标准样板档案和设定档，做法会是将这些标准设定集中存放在 d:\ptc\pro_stds 底下并分门别类整理。

u 草绘调色板（ Drawing Palette ）

零件设计时常有很多断面（ section ）会反复使用。断面尺寸标注方法用来控制设变地方也是很关键一环。怎样做好这些断面管理、降低反复绘制动作并确保尺寸标注一致性，这么能够节省很多时间。 Wildfire3.0 新增功效，提供「草绘调色板」管理这些断面。

在 config.pro 中加入设定 sketcher_palette_path= D:\ptc\pro_stds\sections 。指「草绘调色板」断面是放在 D:\ptc\pro_stds\sections 底下，而且能够在这个目录分门别类建立子目录（ Demo 、 Standard Sharps ）以方便断面管理和使用。

断面形状分成两种，第一个是系统内定断面形状如多边形（ polygons ）、轮廓（ profiles ）、形状 (sharps) 和星形 (stars) ，存在于 D:\ptc\proeWildfire 3.0\text\ sketcher_palette 目录底下。第二种是自订断面形状放在 D:\ptc\pro_stds\sections 底下。旧版 Pro/ENGINEER 升级到 3.0 或是新安装 Pro/ENGINEER 在放在 D:\ptc\pro_stds\sections 底下没有任何断面，需要使用者自行计划目录和定义断面，断面作好计划才能够享受使用便利。

断面计划和管理用两种方法说明。第一个是将企业常见断面预先建立并复制到 D:\ptc\pro_stds\sections\Demo\* 目录下，或是在 Pro/ENGINEER 绘制断面时另存新檔到 D:\ptc\pro_stds\sections\Demo\* 目录下，这种方法未来 Pro/ENGINEER 升级或是重新安装时，断面管理目录仍然存在，这是提议方法。

第二种方法是将断面直接存入系统内定值 D:\ptc\proeWildfire 3.0\text\sketcher _palette\* 目录底下，但这种方法未来 Pro/ENGINEER 重新安装时，可能会覆盖目录造成自订断面遗失。

开始建立特征，进入草绘状态点选系统会自动叫出「草绘调色板」，使用时鼠标点选一下能够随时预览这些断面（图 1 ）。点选两下系统会自动叫出这些断面，还能够放大、缩小、旋转、位移和定位。

u 零组件样板（ Template ）
每次新建立图档时全部必需有标准规范，比如三个基准平面、基准坐标系、六个定位视角、单位、材质，甚至是零件参数…等。建立这些特征和设定是反复且繁琐动作。于是建立一个零件档案包含了上述设定、参数和特征…等。再将这个零件当成样板，未来新设计档案时全部会先将样板档案复制出来，再开始继续设计，就能够降低很多特征建立和设定繁琐动作，并确保每个图档一致性。

在config.pro 中加入设定
start_model_dir = D:\ptc\pro_stds\start_models
template_designasm=D:\ptc\pro_stds\start_models\mmns_asm_design.asm template_sheetmetalpart=D:\ptc\pro_stds\start_models\mmns_part_sheetmetal.prt template_solidpart=D:\ptc\pro_stds\start_models\mmns_part_solid.prt

start_model_dir 指样板文件起始目录
template_designasm 指组合件样板档案
template_sheetmetalpart 指钣金件样板档案
template_solidpart 指通常零件样板档案。

同理能够用于拆模、加工、 2D 图面…等， config.pro 中 template_* 设定全部是指样板档案，能够自行修改这些样板档案内容。建立新档时勾选「使用预设样板」（图 2 ），就能够将这些标准设定带到新档。

零组件标准样板文件能够更广泛应用，比如
第一个应用：
企业零件设计相关键有三种不一样材质，能够建立三个关键零件样板文件，以后不一样材质零件采取不一样零件样板文件。这么能够节省多种材质设定，配合参数使用，建立新零件时不需任何设定能够随时得悉零件重量…等物理特征，未来建立 2D 工程图时还能够自动带入图框，确保零件和 2D 图面一致性 （图 3 ）。

第二种应用：
对设计零件细分，假如其中有些常见零件外型大同小异，前面数个特征全部是一样（类似基准平面一样），能够先将这些特征建立，再当成样板并做好分类管理。当未来要设计新图档时能够利用这些样板图档 （图 3 ）。

更深入利用，当 D:\ptc\pro_stds\start_models 目录下有一个零件文件，还有一个相对应 2D 图档（ *.drw ），而且这两个档案档名相同时。能够建立一个新零件文件并同时复制其 2D 图档。这么一来当新建立零件时， Pro/ENGINEER 已经帮您做好这个新零件视图放置，甚至已经标注部份尺寸（图三）。

u 2D 图面样板（ Drawing Template ）
好几版以前 Pro/ENGINEER 中没有「 2D 图面样板」，必需透过「格式 (format) 」建立图框，将企业标准图框绘制在「 *.frm 」，当要建立 2D 图档时再套用这些图框。现在 Pro/ENGINEER 有「 2D 图面样板」，笔者认为透过「 2D 图面样板」方法是最简单建立 2D 工程图作法，不需要再透过「格式（ format ）」方法建立。

两种作法者还是有所差异，最关键差异是透过 Pro/INTRALINK 管理图档时， 2D 工程图和「 2D 图面样板」没相关联，不过和「格式（ format ）」会相关联产生。当您出库（ check-out ） 2D 图档时会将「格式（ format ）」一起出库，不过利用「 2D 图面样板」方法时，「 2D 图面样板」不会出库，本文仅介绍利用「 2D 图面样板」这种方法。

依图纸大小（ A4 、 A3.. 等）分类建立 2D 图面，在此以 A4 图纸大小为例，建立新 PTC-A4.drw ，预设模型选择「无」， 指定模板选择「空白」，定向能够选择要直向打印或是横向打印，大小选择「 A4 」（图 4）。

进入 Pro/ENGINEER 后将 AutoCAD 图框档案汇入 （图 5）再存盘即可做到最基础「 2D 图面样板」（图 6） 。

在将 PTC-A4.drw 复制到 D:\ptc\pro_stds\start_models 目录底下。要利用此「 2D 图面样板」时，只要新 2D 图面时选择 PTC-A4.drw 当成样板档（图 7）， Pro/ENGINEER 会自动带入标准图框（图 6）。

全部工程图设定是抓取 *.dtl 檔。所以能够在 config.pro 中设定 drawing_ setup_file=D:\ptc\pro_stds\cns_tw.dtl ，只要建立新 2D 图档全部会自动带入 cns_tw.dtl 标准设定。 cns_tw.dtl 档案包含尺寸标注箭头长度、箭头宽度、尺寸形式…等标准 2D 工程图设定。 PTC-A4.drw 档案建立时要尤其注意 2D 工程图单位，设定必需是 mm （图八） 。

「 2D 图面样板」进阶应用一：
假设一些零组件摆放视角全部固定，能够增加 PTC-A4.drw 内容信息。将 PTC-A4.drw 切换成「模板」，再插入「模板视图」并定义要以「 Front 」当成第一个视图模板，而且指定是否要同时显示尺寸、视图显示方法、是否要显示球标（组合件使用）。再加入投影上视图、侧室图和立体图。未来建立 2D 工程图时，系统会自动摆放这些视图和显示设定值...
（图 9）。

「 2D 图面样板」进阶应用二：
2D 工程图建立时自动将零件中参数填入图框，比如：绘图者、材质、图档名称…等。能够增加「注记（ note ）」或是加入「表格（ table ）」方法输入文字，文字内容是 「 & 参数名称」系统会自动带入零件中该参数名称值，所以零件标准样板文件要有这些参数名称和参数值存在，假如零件中不存在这些参数名称，则建立 2D 工程图时系统会要求您输入这些参数值。利用「注记（ note ）」方法在图框中较难定位，利用「表格（ table ）」方法在图框中较轻易做定位。

您能够依据参数特征分类，比如材质、图档名称、设计者…等属于零件参数就加在零件标准样板文件中。绘图者…等属如 2D 工程图属性参数不要加入零件标准样板文件，等到新增 2D 工程图再输入。在 2D 工程图中修改参数值，相对应零件参数值也会修改。

「 2D 图面样板」进阶应用三：
2D 爆炸组装图建立时自动显示爆炸视图、球标和零件清单（ BOM 表）。作法必需在图 9 中勾选「球标」，给定「结合状态」名称，并建立一个零件清单表格，再配合组合件中有此结合状态（能够在组合件标准文件中，建立一个内定结合状态）。这种做法能够省掉很多时间，以往建立 2D 爆炸组装图是最麻烦一件事，现在能够变很简单， 3D 爆炸状态设定较麻烦。

u 特征样板 User Define Feature （ UDF ）

零件设计时有很多常见特征能够加以组织搜集，再将这些常见特征建立成标准样板称之为 User Define Feature 简称 UDF 。当工程师使用这些 UDF 不仅能够确保企业设计全部相同、能够降低人为原因产生失误和加紧设计速度。例图 10 握把要加入「锁固螺丝」机构，一个握把有很多「锁固螺丝」机构。

大部分握把全部需要「锁固螺丝」机构，利用 UDF 便能够建立一个标准「锁固螺丝」机构特征，并分享给其它零件设计时利用，这么能够降低设计时间，提升设计质量。

在 config.pro 中加入设定 pro_group_dir = D:\ptc\pro_stds\udfs 指使用者定义特征 (UDF) 数据库内定目录。一样能够在 D:\ptc\pro_stds\udfs 中以目录方法分门别类管理多种 UDF 。以图 10 为例，先建立「锁固螺丝」机构特征，选择「工具」→「 UDF 数据库」→「建立」→输入 UDF 名称→完成→选择要当成 UDF 特征→完成→给相对应参考基准名称，再依据指示完成 UDF 建立并存盘在 D:\ptc\pro_stds\udfs （图 11 ）。

UDF 建立并管理好后，能够很方便使用，以图 12 为例，在 UDF 预设目录下预览并选择想使用 UDF ，再选择相对应基准设定（图 13 ），系统会自动将 UDF 特征加入握把，这么能够降低设计时间和提升设计质量。

UDF 进阶使用一：
Wildfire3.0 提供自动组装简单能够分成两种，一个是「组装界面」另一个是「组装条件」。例图 10 「锁固螺丝」机构用来锁固 M10 螺丝，在 UDF 能够加入「组装接口」是「面贴面」、「轴对轴」，「组装条件」是「 M10 」大小螺丝（图 14 ）。未来握把要组装螺丝时，系统会自动帮您判定是否符合「组装接口」和「组装条件」，假设您组装 M8 螺丝，系统会自动告诉您现在是符合组装接口不过组装条件不符合。
假设您组装 M10 螺丝，符合组装接口和组装条件时系统会帮您将全部螺丝全部组立完成，以图 10 为例原本要组装七次，但您透过 UDF 建立，只需一个动作系统就帮您全部组装完成

UDF 进阶使用二：
Wildfire3.0 「加工模块」提供能够对 Annotation 特征内容搜寻，而且做刀具和刀具路径自动排列和最好化， Annotation 是 Pro/ENGINEER 提供一个能够在 3D 零件中加入尺寸标注、注记…等一个特征。所以在建立 UDF 同时，加工人员能够在 UDF 中加入一个 Annotation 特征来描述这个 UDF 加工时要使用何种刀具和作何种加工，当您使用此 UDF 时已经为未来加工做准备，这么能够降低加工人员工作，并确保一样设计使用一样加工方法，降低人员操作失误。

u 符号调色板（ Symbol Palette ）
2D 工程图中全部会有很多符号，比如设变符号、表面加工符号、企业 LOGO …等符号。这些符号建立成标准未来直接预览后直接使用，并能够定位、移动、旋转、复制、剪贴。这么能够提升 2D 工程图建立速度。

在 config.pro 中加入设定 pro_symbol_dir = D:\ptc\pro_stds\symbol 指使用者符号（ symbol ）数据库内定目录，一样能够在 D:\ptc\pro_stds\symbol 中以目录方法分门别类管理多种符号。 symbol_instance_palette_file= D:\ptc\pro_stds\symbol\ draw_symbol_palette.drw 指使用者符号（ symbol ）内定调色板（ palette ）档案。能够将建立好符号储存到 D:\ptc\pro_stds\symbol 底下，选择「插入」→「自订」再利用选择档名方

式挑选符号，或是能够储存到 draw_symbol_palette.drw 图档中再利用（图 15 ），选择「插入」→「来自调色板」能够预览符号，选择要使用符号再拖拉到 2D 工程图， 2D 工程图中已经建立符号也能够直接新增加到调色板中（图 15 ）。

其它设定，在 config.pro 中加入设定 pro_note_dir= D:\ptc\pro_stds\note 指 2D 工程图注记数据库，能够在 2D 工程图将常见注记档案事先储存成通常文字文件并储存在 D:\ptc\pro_stds\note 目录底下。
在 config.pro 中加入设定 pen_table_file= D:\ptc\pro_stds\table.pnt 指 2D 工程图线条颜色、笔宽和样式设定文件。

u 结论
时间就是金钱，聪慧人是善用计算机、驾驭计算机、将时间花在产品设计上、繁琐反复工作让系统帮您做。将设计标准化，步骤才能够做最大改善、降低设计时间而且提升设计质量。当您将设计标准化以后， Pro/ENGINEER 还提供您更深入功效「设计导引系统」，引导您跟着设计步骤和步骤完成设计，甚至能够连结到企业知识管理系统，提供您企业前人设计经验。
