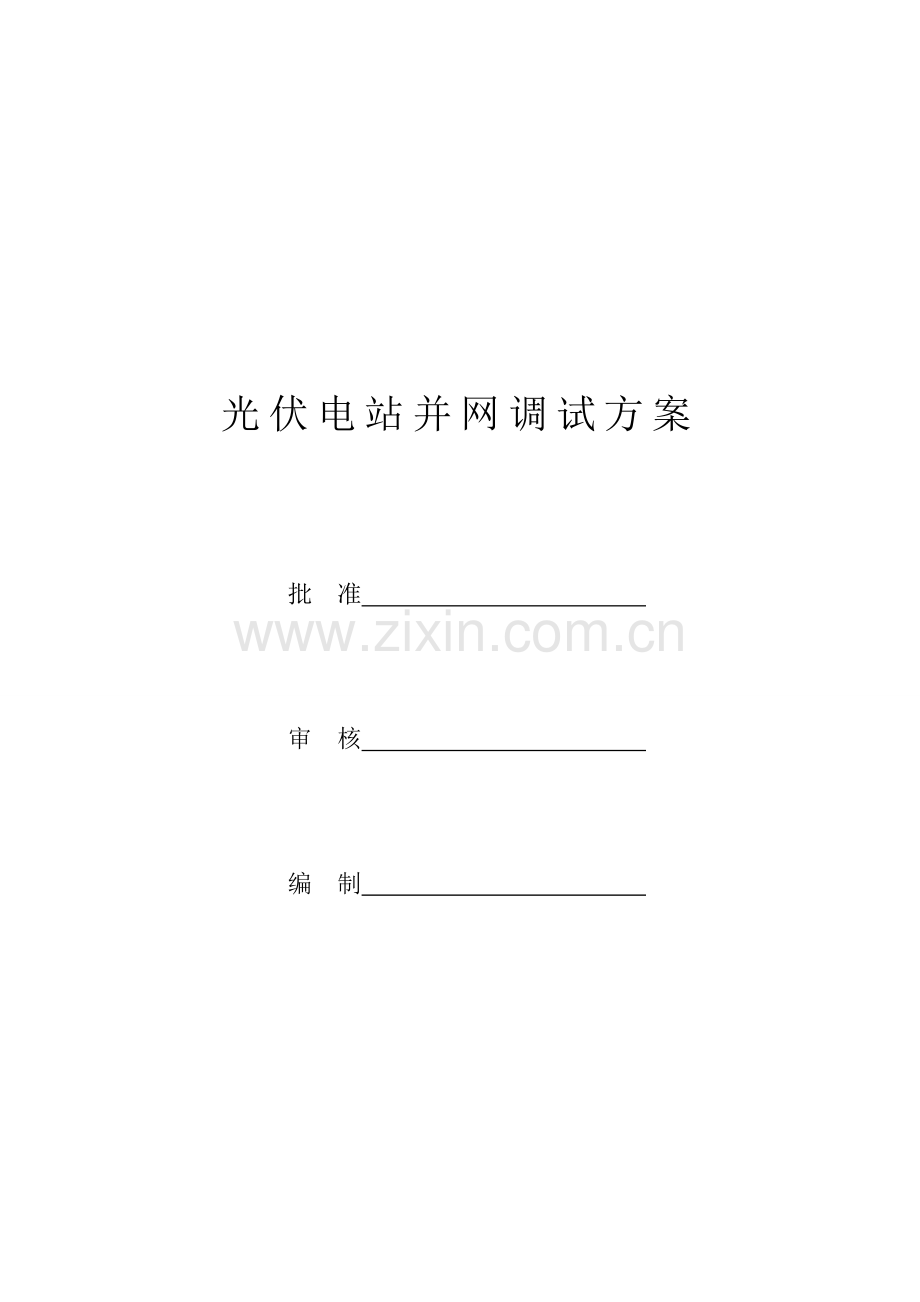

光伏电站并网调试专项方案.doc

光伏电站并网调试方案 批 准 审 核 编 制 一、并网准备1逆变器检查1）检查，保证直流配电柜及交流配电柜断路器均处在OFF位置；2）检查逆变器与否已按照顾客手册、设计图纸、安装规定等安装完毕；3）检查确认机器内所有螺钉、线缆、接插件连接牢固，器件（如吸取电容、软启动电阻等），无松动、损坏；4）检查防雷器、熔断器完好、无损坏；5）检查确认逆变器直流断路器、交流断路器动作与否灵活，对的；6）检查确认DC连接线缆极性对的，端子连接牢固；7）检查AC电缆连接，电压级别、相序对的，端子连接牢固；（电网接入系统，对于多台500KTL连接，要禁止多台逆变器直接并联，可通过各自输出变压器隔离或双分裂及多分裂变压器隔离；另其输出变压器N点不可接地）8）检查所有连接线端有无绝缘损坏、断线等现象，用绝缘电阻测试仪，检查线缆对地绝缘阻值，保证绝缘良好；9）检查机器内设备设立与否对的；10）以上检查确认没有问题后，对逆变器暂时外接控制电源，检查确认逆变器液晶参数与否对的，检查安全门开关、紧急停机开关状态与否有效；模仿设立温度参数，检查冷却风机与否有效（检查完毕后，参数设立要改回到出厂设立状态）；11）确认检查后，除去逆变器检查时暂时连接控制电源，置逆变器断路器于OFF状态；2、周边设备检查电池组件、汇流箱、直流配电柜、交流配电柜、电网接入系统，请按照其调试规范进行检查确认。二、并网试运营环节在并网准备工作完毕，并确认无误后，可开始进行并网调试；1）合上逆变器电网侧前端空开，用示波器或电能质量分析仪测量网侧电压和频率与否满足逆变器并网规定。并观测液晶显示与测量值与否一致（如不一致，且误差较大，则需核对参数设立与否与所规定参数一致，如两者不一致，则修改参数设立，比较测量值与显示值一致性；如两者一致，而显示值与实测值误差较大，则需重新定标解决）。2）在电网电压、频率均满足并网规定状况下，任意合上一至两路太阳能汇流箱直接空开，并合上相应直流配电柜空开及逆变器空开，观测逆变器状态；测量直流电压值与液晶显示值与否一致（如不一致，且误差较大，则需核对参数设立与否与所规定参数一致，如两者不一致，则修改参数设立，比较测量值与显示值一致性；如两者一致，而显示值与实测值误差较大，则需重新定标解决）。3）交流、直流均满足并网运营条件，且逆变器无任何异常，可以点击触摸屏上“运营”图标并拟定，启动逆变器并网运营，并检测直流电流、交流输出电流，比较测量值与液晶显示值与否一致；测量三相输出电流波形与否正常，机器运营与否正常。注意：如果在试运营过程中，听到异响或发现逆变器有异常，可通过液晶上停机按钮或前门上紧急停机按扭停止机器运营。4）机器正常运营后，可在此功率状态下，验证功率限制、启停机、紧急停机、安全门开关等功能；5）以上功能均验证完毕并无问题后，逐渐增长直流输入功率（可考虑分别增长到10%、25%、50%、75%、100%功率点）（通过合汇流箱与直流配电柜断路器并变化逆变器输出功率限幅值来调节逆变器运营功率），试运营逆变器，并检查各功率点运营时电能质量（PF值，THD值、三相平衡等）。6）以上各功率点运营均符合规定后，初步试运营调试完毕。备注：以上试运营，需由我公司人员在场指引、配合调试，同步需有有关设备供应商、系统集成商等多单位紧密配合，互相合伙，共同完毕。三、并网检测（阐明：如下检测，为对光伏并网电站系统并网允许规定，最后成果需由电力部门承认机构确认）1电能质量测试1） 光伏电站电能质量测试前，应进行电网侧电能质量测试。2） 电能质量测试装置应满足 GB 19862、DL/T 1028 技术规定，并符合 IEC 61000-4-30- Class A 测量精度规定。3） 电能质量测试示意图如图 1 所示：图1 电能质量测试示意图测试环节如下：a） 电能质量测试点应设在光伏电站并网点和公共连接点处；b） 校核被测光伏电站实际投入电网容量；c） 测试各项电能质量指标参数，在系统正常运营方式下，持续测量至少满24小时（具备一种完整辐照周期）；d） 读取测试数据并进行分析，输出记录报表和测量曲线，并鉴别与否满足GB/T 12325 电能质量 供电电压容许偏差、GB/T 12326 电能质量 电压波动和闪变、GB/T 14549 电能质量 公用电网谐波、GB/T 15543 电能质量 三相电压不平衡、GB/T 15945 电能质量 电力系统频率容许偏差国标规定，报表详见附录 A 表 A.2。2 电压异常（扰动）响应特性测试1） 电压异常（扰动）响应特性测试通过电网扰动发生装置和数字示波器或其他记录装置实现。2） 电网扰动发生装置具备输出电压调节能力并对电网安全性不应导致影响。图3 电压异常（扰动）测试示意图测试环节如下：a） 电压异常（扰动）测试点应设立在光伏电站或单元发电模块并网点处；b） 通过电网扰动发生装置设立光伏电站并网点处电压幅值为额定电压 50、85、110和135,并任意设立两个光伏电站并网点处电压（），电网扰动发生装置测试时间持续 30s 后将并网点处电压恢复为额定值；c） 通过数字示波器记录被测光伏电站分闸时间和恢复并网时间；d） 读取数字示波器数据进行分析，输出报表和测量曲线，并鉴别与否满足 Q/GDW 617 规定，报表详见附录 A 表 A.3。3、频率异常（扰动）响应特性测试1） 频率异常（扰动）响应特性测试通过电网扰动发生装置和数字示波器或其他记录装置实现。2 ）电网扰动发生装置具备频率调节能力，电网扰动发生装置对电网安全性不应导致影响。图5 频率异常（扰动）测试示意图测试环节如下：a） 频率异常（扰动）测试点应设立在光伏电站或单元发电模块并网点处；b） 对于小型光伏电站，通过电网扰动发生装置设立光伏电站并网点处频率为 49.5Hz、50.2Hz，电网扰动发生装置测试时间持续 30s 后将并网点处频率恢复为额定值；通过波形记录仪记录被测光伏电站分闸时间和恢复并网时间；c） 对于大中型光伏电站：l 通过电网扰动发生装置设立光伏电站并网点处频率为 48Hz，测试时间持续 10min 后将并网点处频率恢复为额定值，通过波形记录仪记录被测光伏电站分闸时间和恢复并网时间；l 通过电网扰动发生装置设立光伏电站并网点处频率为 49.5Hz，测试时间持续 2min 后，将并网点处频率恢复为额定值，通过波形记录仪记录被测光伏电站分闸时间和恢复并网时间；l 通过电网扰动发生装置设立光伏电站并网点处频率为 50.2Hz，电网扰动发生装置测试时间持续 2min 后将并网点处频率恢复为额定值，通过波形记录仪记录被测光伏电站分闸时间和恢复并网时间；l 通过电网扰动发生装置设立光伏电站并网点处频率为 50.5Hz，电网扰动发生装置测试时间持续 30s 后将并网点处频率恢复为额定值，通过波形记录仪记录被测光伏电站分闸时间和恢复并网时间；d） 读取波形记录仪数据进行分析，输出报表和测量曲线，并鉴别与否满足 Q/GDW 617 规定，报表详见附录 A 表 A.4 和表 A.5。4 通用性能测试a） 防雷和接地测试运用防雷和接地测试装置测量光伏电站和并网点设备防雷接地电阻。光伏电站和并网点设备防雷和接地测试应符合 GB/T 21431规定。b） 电磁兼容测试光伏电站和并网点设备电磁兼容测试应满足 YD/T 1633 规定。c） 耐压测试运用耐压测试装置测量光伏电站设备耐压。并网点设备耐压测试应符合 DL/T 474.4 规定。d） 抗干扰能力测试当光伏电站并网点电压波动和闪变值满足 GB/T 12326、谐波值满足 GB/T 14549、三相电压不平衡度满足 GB/T 15543、间谐波具有率满足 GB/T 24337 规定期，光伏电站应能正常运营。e） 安全标记测试对于小型光伏电站，连接光伏电站和电网专用低压开关柜应有醒目的记。标记应标明“警告”、“双电源”等提示性文字和符号。标记形状、颜色、尺寸和高度参照 GB 2894 和 GB 16179规定执行。四. 安全办法1 调试检测人员规定1)从事现场调试检测人员，必要身体感官无严重缺陷。经关于部门培训考试鉴定合格，持有国家劳动安全监察部门承认电工操作上岗证才干进行电气操作。2)必要纯熟掌握触电急救办法。3)现场调试、检测人员应思想集中，电器线路在未经测电笔拟定无电前，应一律视为“有电”，不可用手触摸，应以为带电操作。4)工作前应详细检查自己所用工具与否安全可靠，穿戴好必要防护用品，以防工作时发生意外。2 实验过程注意事项1）现场实验过程中，在开关手把上或线路上悬挂“有人工作、禁止合闸”警告牌，防止她人半途送电；2）装设接地线：检测平台接地体之间应良好连接，最后从集控车引出地线与现场接地点可靠连接； 3）送电前必要认真检查电器设备，和关于人员联系好后方能送电；4）装设暂时遮栏和悬挂标志牌：实验过程中，将检测平台四周装设暂时遮拦并悬挂“高压危险”警告牌；5）使用验电棒时要注意测试电压范畴，禁止超过范畴使用，验电：分相逐相进行，在对断开位置开关或刀闸进行验电同步，对两侧各相验电；6）对停电电线路进行验电时，若线路上未连接可构成放电回路三相负荷，要予以充分放电；7）高压实验时必要戴绝缘手套；8）工作中所有拆除电线要解决好，带电线头包好，以防发生触电；9）遇有雷雨天气时，检测人员应及时停电工作，并做好检测平台防雨办法；10）发生火警时，应及时切断电源，用四氯化碳粉质灭火器或黄砂扑救，禁止用水扑救；11）工作完毕后，必要拆除暂时地线，并检查与否有工具等物在带电体上；12) 工作结束后，必要所有检测人员撤离工作地段，拆除警告牌，所有材料、工具、仪表等随之撤离，原有防护装置随时安装好。五、调试、检测组织机构1 现场试运营调试人员简介序号姓 名性 别职 称专 业学 历人员分工从事岗位年限1232 现场检测人员简介序号姓 名性 别专 业学 历人员分工从事岗位年限单位3 运营机构职责：负责试运营、检测期间组织协调工作。负责试运营检测期间现场各项操作工作，保证各项操作环节对的。（涉及定值修改、调节方式、调节幅度等）装设实验现场暂时固定电话，保证通讯畅通。（实验仪表安放处安装暂时电话）当班值运营人员对运营表计按方案规定记录各项数据。4业主职责现场试运营及检测实验时光伏电站业主单位应派人参加，光伏电站业主单位应派人负责试运营与检测实验过程中协调工作。各单位需统一服从指挥小组调度，有责任为试运营及检测实验提供便利条件，互相配合，保证明验设备安全，保证明验顺利进行。 附录A测试记录1 光伏电站基本状况表A.1电站名称电站业主电站建设方电站地理位置信息建设地址：经度：纬度：海拔：电站基本信息占地面积：装机容量：组件类型：组建型号：逆变器类型：逆变器型号：接入电网信息与否有升压变压器： 是数量：单台容量： 否接受调度状况： 是 否气候条件年均日照强度：年均日照小时数：年峰值日照小时数：夏季平均气温：冬季平均气温：2.电能质量测试表A.2并网点电能质量测试时间平均输出电压（V）平均输出电流（A）输出功率（W）功率因数A相电压偏差（或单相电压）VB相电压偏差VC相电压偏差VA相频率偏差（或单相频率）HzB相频率偏差HzC相频率偏差HzA相电压/电流谐波含量与畸变率（或单相谐波）%B相电压/电流谐波含量与畸变率 %C相电压/电流谐波含量与畸变率 %三相电压不平衡度 %直流分量 %闪变 %与否存在电压事件是 否 公共连接点电能质量平均输出电压（V）平均输出电流（A）输出功率（W）功率因数A相电压偏差（或单相电压）VB相电压偏差VC相电压偏差VA相频率偏差（或单相频率）HzB相频率偏差HzC相频率偏差HzA相电压/电流谐波含量与畸变率（或单相谐波）%B相电压/电流谐波含量与畸变率 %C相电压/电流谐波含量与畸变率 %三相电压不平衡度 %直流分量 %闪变 %与否存在电压事件是 否 实测曲线图形：a）正常测试图形 b）事件触发图形3.电压异常（扰动）响应特性测试表A.3并网点电网标称电压 V扰动持续时间 s分闸时间 s恢复并网时间 s 50%Un85%Un110%Un135%Un注：同一点应进行持续两次测试并通过实测曲线图形：4. 频率异常（扰动）响应特性测试表A.4频率 Hz扰动持续时间 s分闸时间 s恢复并网时间 s 4950.2注：同一点应进行持续两次测试并通过实测曲线图形：表A.5频率 Hz扰动持续时间 s分闸时间 s恢复并网时间 s 4849.550.250.5注：同一点应进行持续两次测试并通过实测曲线图形：附录B 设备状态确认登记表（系统室）作业内容作业时间作业地点设备名称电压互感器拆、接线记录端子排号/回路编号拆线接线备注123456789101112拆线人监护人接线人监护人空气开关投/退空气开关名称原始状态恢复状况备注12345678投/退人监护人恢复人监护人一次设备状态一次设备名称实验前状态实验后状态备注12345678检查人监护人测试导线拆、接线测试线路名称接线拆线备注ABCABC接线人监护人拆线人监护人
