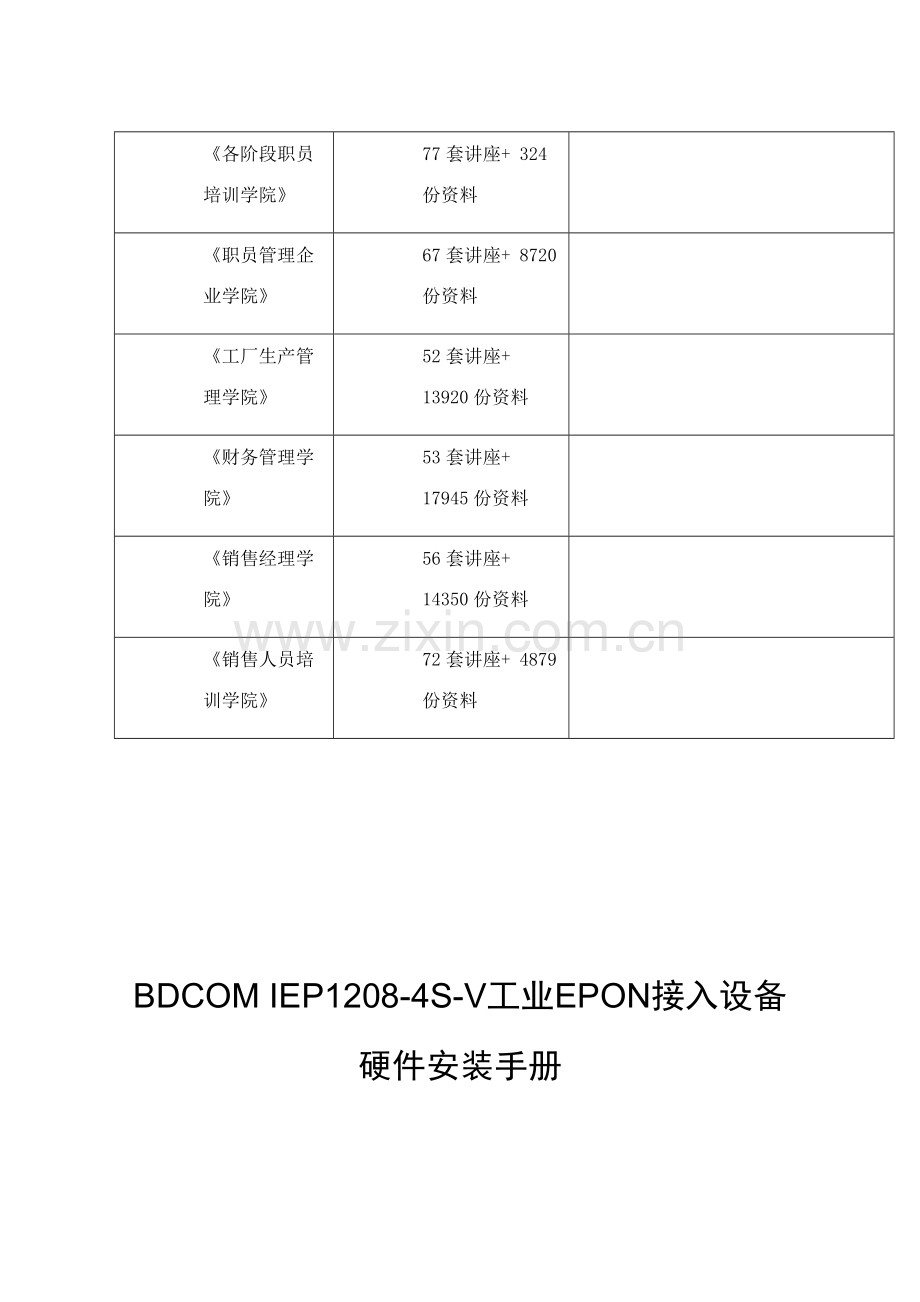

BDCOM IEP1208-4S-V工业EPON接入设备 硬件安装手册

目 录

第1章 BDCOM IEP1208-4S-V工业EPON接入设备介绍
本节关键对BDCOM IEP1208-4S-V工业EPON接入设备总体方面特征、参数作了说明和介绍，让读者对BDCOM IEP1208-4S-V工业EPON有一个总体认识。
1.1 标准配置时外形说明
BDCOM IEP1208-4S-V工业EPON标配端口由三个部分组成：4个百兆以太网RJ45端口，2个GEPON光端口，4个RS232/RS485串口，具体说明以下表。
表 11 标配端口特征表
端口名称
特点
百兆电口
UTP (RJ45)接口，带SPD，LINK/ACT指示
RS232/RS485串口
由拨码开关以切换RS232/RS485
GEPON光口
SFF，带USE、LOSS指示灯
另外，在BDCOM IEP1208-4S-V工业EPON侧面提供了一个接地柱、两个3-pin电源插座、一个console口和一个电源报警接口。
–
图 11 BDCOM IEP1208-4S-V工业EPON前面板图
表 12 BDCOM IEP1208-4S-V工业EPON前面板部件说明表
部件编号
英文名称
汉字名称
说明
1
 P1
电源P1指示灯
此路电源正常供电，该灯亮。
2
 P2
电源P2指示灯
此路电源正常供电，该灯亮。
3
REG
PON口注册灯
指示灯常亮，PON口注册成功
4
 SYS
系统指示灯
指示灯闪烁，系统正常工作。
5
USE
GEPON口USE指示灯
使用PON1口作为上联接口，该灯亮
6
LOSS
GEPON口LOSS指示灯
PON1口未接入光信号，该灯亮
7
PON1
GEPON光口
SFF接口
8
USE
GEPON 口USE指示灯
使用PON2口作为上联接口，该灯亮
9
LOSS
GEPON 口LOSS指示灯
PON2口未接入光信号，该灯亮
10
PON2
GEPON光口
SFF接口
11
FE
百兆电口
UTP (RJ45)接口，带SPD，LINK/ACT指示
12
SERIAL
RS232/RS485串口
RJ45接口形式
13
1~4
拨码开关
切换串口为RS232还是RS485

图 12 BDCOM IEP1208-4S-V工业EPON侧面板示意图
表 13 BDCOM IEP1208-4S-V工业EPON侧面板部件说明表
部件编号
英文名称
汉字名称
说明
1
P1
电源接口1
DC12V~DC60V
2
P2
电源接口2
DC12V~DC60V
3
24VA MAX FAULT
电源报警接口

4
Console
控制口
对EPON接入设备进行当地管理

1.2 BDCOM IEP1208-4S-V工业EPON系统特征参数
协
议
标
准
支持标准
IEEE 802.1d Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1q tagged VLAN
IEEE 802.3x Flow control
IEEE 802.3z asymmetric flow control
网管标准
RFC 1157 SNMP v1/v2
RFC 1213 MIB II
RFC 1757 RMON 1,2,3,9
硬
件
特
性
存放器
Flash Memory：8M Bytes；
DDR SDRAM：64Mbytes；
标准配置
4个10/100BASE-Tx端口
2个GEPON光口
4个RS232/RS485串口
1个Console端口
外形尺寸
177mm*125mm*75mm
工作温/湿度
-40℃～85℃；10%～85%无冷凝
存放温/湿度
-40℃～85℃；5%～95%无冷凝
电源特征
输入电压：DC12～DC60V
输入电流：1.2A/24V
电源消耗
最大20W
第2章 安装准备
2.1 使用注意事项
和其它电子产品类同，快速而频繁地开启和关闭电源易对半导体芯片产生损伤。需重新开启BDCOM IEP1208-4S-V工业EPON时，请在关闭电源3～5秒后再打开电源开关。
请勿猛烈碰撞或从高处摔落BDCOM IEP1208-4S-V工业EPON，这么操作可能损坏EPON接入设备内部硬件。
请使用正确外部接线端口和BDCOM IEP1208-4S-V工业EPON相连。不要将以太网网线插头插入监控口（RJ45八线插座）；一样也不要将监控口电缆插入以太网网线接口（RJ45八线插座）；以上操作和其它错误操作全部可能引发端口内部元器件损伤。
注意:
1) 请保持和电源插座水平方向进行电源线插拔！
2) 产品寿命终止时，请不要随意丢弃，请根据国家相关法律法规进行处理，或送至本企业集中处理，以免污染环境！
2.2 安全提议
2.2.1 依据以下标正确保安全
l 机箱安装过程中和安装完成后请保持无尘、清洁；
l 将机盖放到安全地方；
l 把工具放在不易被碰落地方；
l 不要穿宽松衣服，以免绊住机箱，系好领带或围巾，卷起袖子；
l 假如所处环境可能伤害眼睛，请务必戴上防护眼镜；
l 不要做可能引发人身伤害或损坏设备操作。
2.2.2 安全警告
本节中出现安全警告信息指：假如操作不妥，可能引发人身伤害。
l 仔细阅读安装指南，然后再对系统进行操作；
l 只有经培训合格人员才能安装或更换EPON接入设备；
l 对机箱进行操作或靠近电源工作前，请断开直流连接；
l 产品最终配置必需符合国家适用全部法律和规范。
2.2.3 带电操作安全标准
带电工作时，以下标准适用：
l 对带电设备进行操作前，摘下首饰（如：指环、项链、手表、手链等）。金属物品接触到“电源”和“地”时可能引发短路造成元器件损坏；
l 对机箱进行操作或近电源工作之前，断开直流电源；
l 当接上电源时，不要触摸电源，当心触电；
l 设备和电源插座间不正确连接可能造成危险情况；
l 设备只许可经培训合格人员操作和维护；
l 系统上电前，请认真阅读安装指南。
注意：
1) 仔细察看潜在危险：如潮湿地板、不接地扩展电源线、磨损电源线；
2) 将紧急开关放在工作间，方便事故发生时，快速切断电源；
3)  进行安装/拆卸机箱或靠近电源工作前，拔掉电源线；
4)  假如有潜在危险，请不要单独工作；
5)  进行检验前，务必请断开电源；
6)  假如发生事故，采取以下方法。
A. 关掉系统电源；
B. 报警；
C. 判定受害者是否需要进行人工呼吸，然后采取合适方法；
D. 可能话，派人去寻求医疗帮助；不然，估量受害情况，寻求帮助。
2.3 通常场所要求
这部分讨论安全安装和使用系统场所要求，安装前确保场所已经准备好。
2.3.1 场所环境
EPON接入设备采取是卡轨式安装方法，能够固定在DIN卡轨上面。设备采取是无风扇设计，请注意安装环境良好通风以利于设备散热。
当计划场地部署和设备放置时，要记得讨论预防方法“场所配置预防”。假如设备常常死机或发生错误，这些预防信息可帮助你隔离故障阻止问题再发生。
2.3.2 场所配置预防
下面讨论预防方法可帮助你为EPON接入设备设计适宜操作环境，避免环境造成系统失效。
l 确保工作间空气流通，电器设备散热良好；假如没有充足气流循环，就不能为设备提供良好冷却环境；
l 机箱放置，最好能够让冷空气常常吹过机箱。确保机箱封口是密闭，敞开机箱会破坏机箱内气流循环，这将中止气流或使原来要冷却内部发烧元器件冷空气改变流向。
2.3.3 机架配置
下面内容帮助你设计一个适用机架配置。
l 机架上每一台设备工作时全部会发烧，所以封闭机架必需有散热口和冷却风扇，而且设备不能放得太密集，以确保通风良好；
l 在开放机架上安装机箱时，注意机架框架不要挡住EPON接入设备机箱通风孔。所以，机箱安装好后要仔细检验机箱位置，预防上述情况发生；
l 请确保您已经为安装在机架底部设备提供有效通风方法；
l 隔板帮助分开废气和吸入空气，同时帮助冷空气在箱内流动，隔板最好位置取决于机架内气流形式。这个位置可经过不一样摆放方法试验测得。
2.3.4 电源考虑
检验电源，确保供电系统接地良好，注意输入电源范围是DC12~60V，过高会损坏机器。
警告：
若供电系统未良好接地，或输入电源抖动过大，存在过分脉冲，全部会引发通信设备误码率增加，甚至硬件系统损坏！
2.4 安装工具和设备
安装BDCOM IEP1208-4S-V工业EPON可能需要工具和设备没有归属在BDCOM IEP1208-4S-V工业EPON标配中，所以需要用户自备。下面是BDCOM IEP1208-4S-V工业EPON经典安装需要工具和设备：
l 螺丝刀
l 静电防护手环
l 固定螺钉
l 以太网线缆
l 其它以太网终端设备
l 控制终端；
l RS232/RS485串口线缆
第3章 安装BDCOM IEP1208-4S-V工业EPON
警告：
只有受训合格人员才许可安装或更换设备。
3.1 BDCOM IEP1208-4S-V工业EPON安装步骤

3.2 EPON接入设备机箱安装
EPON接入设备机箱可放置在桌面、固定到DIN卡轨上。根据本节中步骤操作，将很好地满足你网络安装需求。内容分为以下多个部分：
l 安装机箱于桌面
l 安装机箱于DIN卡轨
3.2.1 安装机箱于桌面
BDCOM IEP1208-4S-V工业EPON能够直接放在光滑、平整、安全桌面上。
注意：
EPON接入设备顶上不能压过重东西（4.5Kg），不然会损坏EPON接入设备。
3.2.2 安装机箱于DIN卡轨
EPON接入设备机箱是经过卡口固定在DIN卡轨上。操作时候将机器后面板上面卡口卡到DIN导轨即可。
3.3 连接接口
3.3.1 连接监控口
BDCOM IEP1208-4S-V工业EPON上有一个监控口（Console口），本节介绍这此监控口特征和使用方法。
速率1200bps—115200bps，标准RJ45插头。使用专用监控线缆将该端口引至PC机串行口，并用终端仿真软件（如：Windows超级终端）即可对BDCOM IEP1208-4S-V工业EPON进行配置、监控等操作。电缆随主机提供。终端串行口通信参数可设置如右：速率—38400bps、八位数据位、一位停止位、无奇偶校验位、无流控。
 Console口使用RJ-45连接器以下图所表示，RJ45插头和RJ45插座相对应，从左至右编号依次为1到8。

图 31  Console口使用RJ-45连接器图示

图 32 BDCOM IEP1208-4S-V工业EPON Console口和电脑连接示意图
表 31 Console口引脚定义以下表：
管脚号
汉字名称
英文名
简    注
1
载波检测
CD
No connect
2
接收数据
RXD
输入
3
数据线路设备准备好
DSR
No connect
4
发送数据
TXD
输出
5
请求发送
RTS
No connect
6
发送回应
CTS
No connect
7
数据终端准备好
DTR
No connect
8
信号地
SG
GND
注：
BDCOM IEP1208-4S-V工业EPONConsole口不支持流控功效，所以采取超级终端对EPON接入设备进行配置管理时应将“数据流控制”设置为“无”，不然会出现超级终端单通问题。
此电缆用于连接BDCOM IEP1208-4S-V工业EPONConsole端口和外部监控终端设备。其一端为RJ45八芯插头；另一端为9孔插头(DB9)。RJ45头插入BDCOM IEP1208-4S-V工业EPONConsole口插座，该电缆内部连线示意以下图。这根监控电缆产品编号为RLC0301。

图 33 Console端口外接连线示意图
3.3.2 连接GEPON SFF光端口
BDCOM IEP1208-4S-V工业EPON提供2个GEPON SFF端口。2个端口对应指示灯是PON1/PON2 USE和LOSS。在使用中，在端口接入SC接头光纤，然后经过光纤引至分光器，再由分光器引至OLT设备。

3.3.3 连接RS232/RS485串口
BDCOM IEP1208-4S-V工业EPON提供4个RS232/RS485串口，面板上面端口编号是13。使用中，经过RS232或RS485串口线缆连接到其它串口设备，经过拨码开关切换串口为RS232还是RS485,合上为RS232,断开为RS485。速率可配置为300~115200bps。
RS232/RS485串口使用RJ-45连接器以下图所表示，RJ45插头和RJ45插座相对应，从左至右编号依次为1到8。

表 32 RS232/RS485串口口引脚定义以下表：
RJ45引脚
RS232信号
RS485信号（全双工）
1
CTS
RX-
2
RX
RX+
3
DTR

4
TX
TX+
5
RTS
TX-
6
DCD

7
DSR

8
GND
GND

3.3.4 连接以太网电接口
BDCOM IEP1208-4S-V工业EPON提供4个10/100Base-Tx端口。在使用中，可由EPON接入设备UTP口经网线（直连或交叉）引至其它以太网终端设备。UTP口引脚编号次序和Console口（监控口）相同，排列参见下图。

图 34  Console口使用RJ-45连接器图示
因为BDCOM IEP1208-4S-V工业EPON4个10/100Base-Tx端口均支持线缆MDI/MDIX自识别功效，所以将BDCOM IEP1208-4S-V工业EPON和其它以太网终端互联时，可采取五类直连网线，也可使用五类交叉网线，从而方便了我们实用中线缆选择。

图 35 10/100Base-Tx端口和其它以太网终端连接示意图
表 33 千兆RJ45引脚定义以下表
引脚编号
引脚名
英文名
简注
1
发送数据正相端
TXD1+
输出
2
发送数据倒相端
TXD1-
输出
3
接收数据正相端
RXD1+
输入
4
发送数据正相端
TXD2+
输出
5
发送数据倒相端
TXD2-
输出
6
接收数据倒相端
RXD1-
输入
7
接收数据正相端
RXD2+
输入
8
接收数据倒相端
RXD1-
输入
支持直连/交叉网线自识别功效，所以能够采取5类直连网线或交叉网线和其它以太网设备互联。
3.4 安装后检验
EPON接入设备机械安装完成后在EPON接入设备上电开启前请优异行以下检验：
l 若EPON接入设备安装在卡轨上，请检验卡轨和EPON接入设备安装是否牢靠；若安装在工作台上，请检验EPON接入设备周围是否留有足够散热空间，工作台是否稳固。
l 检验电源线所接电源和EPON接入设备要求电源是否一致。
l 检验EPON接入设备地线是否连接正确。
l 检验EPON接入设备和配置终端等其它设备连接关系是否正确。
第4章 EPON接入设备维护
警告：
1) 打开机箱前，请确保您已经释放掉身上带有静电，关掉了EPON接入设备电源开关，实施附录B中任何步骤之前，请先阅读“安全提议”部分；
2) 在电源周围或对机箱进行操作时，请先关掉电源开关、拔掉电源线。
4.1 打开机箱
这个部分关键讲述了怎样打开EPON接入设备机盖、需要工具和操作方法。
警告：
当电源线还连接着时候，不能用手触摸电源，以防触电。
拆开机箱可能需要部分EPON接入设备标配中没有工具。这些工具是：
l 十字螺丝刀
l 静电防护手
按以下步骤打开EPON接入设备机盖：
(1) 拔掉EPON接入设备电源连接；
(2) 拔下EPON接入设备端口连接全部电缆；
(3) 用螺丝刀取下固定机箱螺丝钉；
注意：
机箱由两部分组成，机箱盖和机箱底。
(4) 以下图箭头方向，用两手握住机箱盖两边，取开机盖；

(5) 当机盖打开以后，把它放在一旁，系统主板布局就显露出来了。
注意：
把机盖取下后，要把它平稳放置，预防被挤压、碰撞变形。不然，安装机箱时候会很困难。
4.2 关闭机箱
本节关键描述了放置机盖，关闭机箱步骤。请按下面步骤来进行：
(1) 根据4.1-（4）方向步骤，按机盖和机箱底相互位置，把它们装好；
(2) 把原来拆下螺丝钉装上，用螺丝刀拧紧；
(3) 把EPON接入设备机箱重新装回卡轨或放在桌面上；
(4) 关闭机箱工作完成，重新连接好全部电缆。
第5章 硬件故障分析
本节包含分析故障，把故障和EPON接入设备分离方法：
5.1 故障隔离
处理系统故障关键在于将故障从系统中分离出来，经过比较系统应该做什么和系统正在做什么，使分离、处理故障变得简单。在处理问题中，考虑以下子系统：
l 电源连接；
l 端口、线缆和连接——EPON接入设备前面板上端口和连接到端口上线缆。
5.1.1 电源故障
检验以下项目，以帮助分离问题：
l 确定电源线连接可靠，而且确定电源供电；
l 检验环境条件，注意EPON接入设备工作场所要求温度为-40－85度；
l 如EPON接入设备某路电源正常供电，则电源指示灯P1或P2应该灯亮，不然只是此路电源供电部正常，当系统正常运行时，SYS灯应该闪烁。
5.1.2 端口、电缆和连接故障
为分离问题，检验以下项目：
l 假如EPON接入设备端口无法LINK上，检验连接线缆是否正确，对端连接是否正常；
l 如系统开启，但Console口不工作，确定Console口配置为38400波特率，8位数据位，无奇偶校检位，1位停止位，无流控。
5.2 指示灯说明
LED指示灯指示EPON接入设备正在进行操作，BDCOM IEP1208-4S-V工业EPON指示灯及其说明以下：
部件编号
英文名称
汉字名称
说明
1
 P1
电源P1指示灯
此路电源正常供电，该灯亮。
2
 P2
电源P2指示灯
此路电源正常供电，该灯亮。
3
REG
PON口注册灯
指示灯常亮，PON口注册成功
4
 SYS
系统指示灯
指示灯闪烁，系统正常工作。
5
USE
GEPON口USE指示灯
使用PON1口作为上联接口，该灯亮
6
LOSS
GEPON口LOSS指示灯
PON1口未接入光信号，该灯亮
8
USE
GEPON 口USE指示灯
使用PON2口作为上联接口，该灯亮
9
LOSS
GEPON 口LOSS指示灯
PON2口未接入光信号，该灯亮
