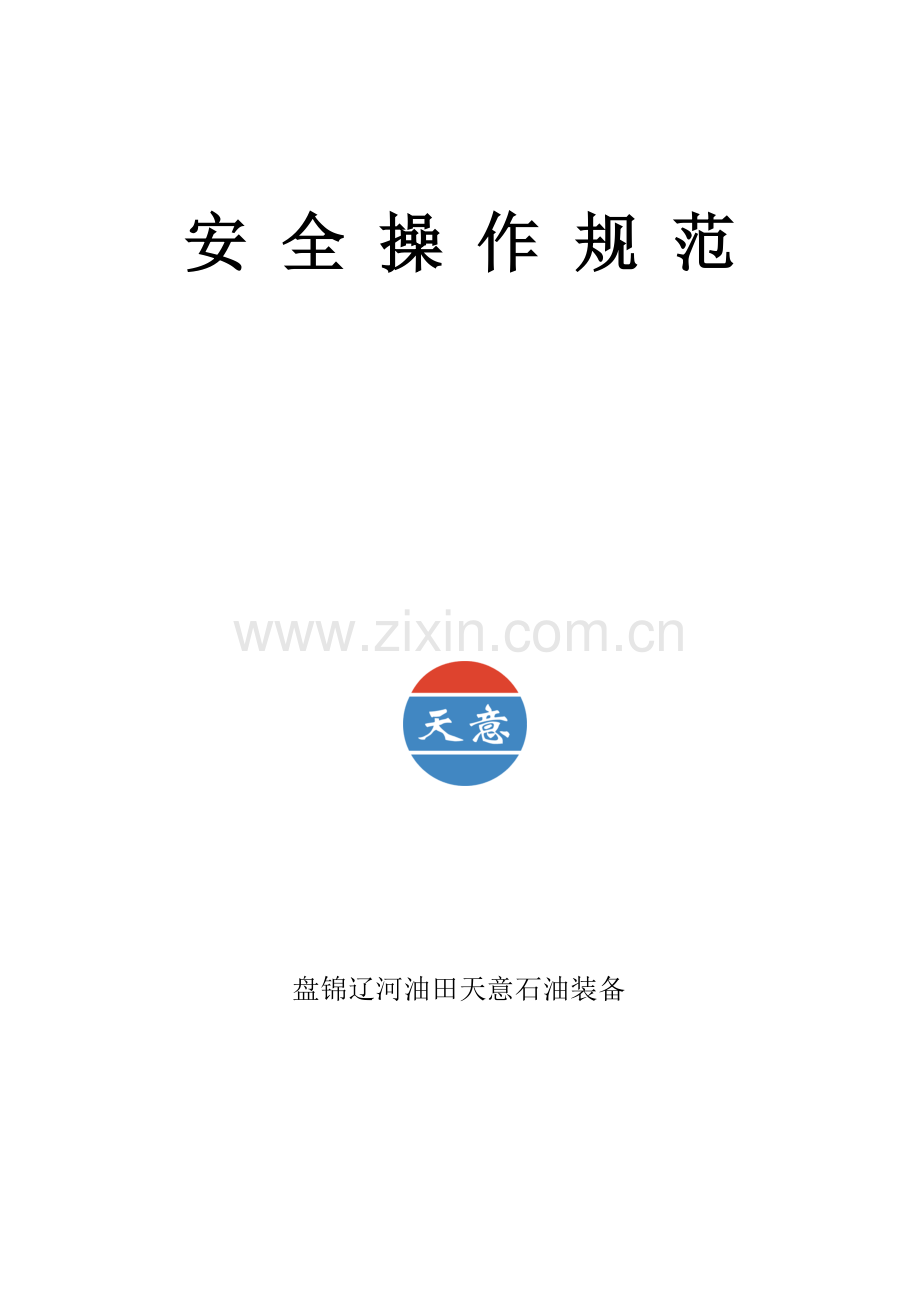

安 全 操 作 规 范
盘锦辽河油田天意石油装备

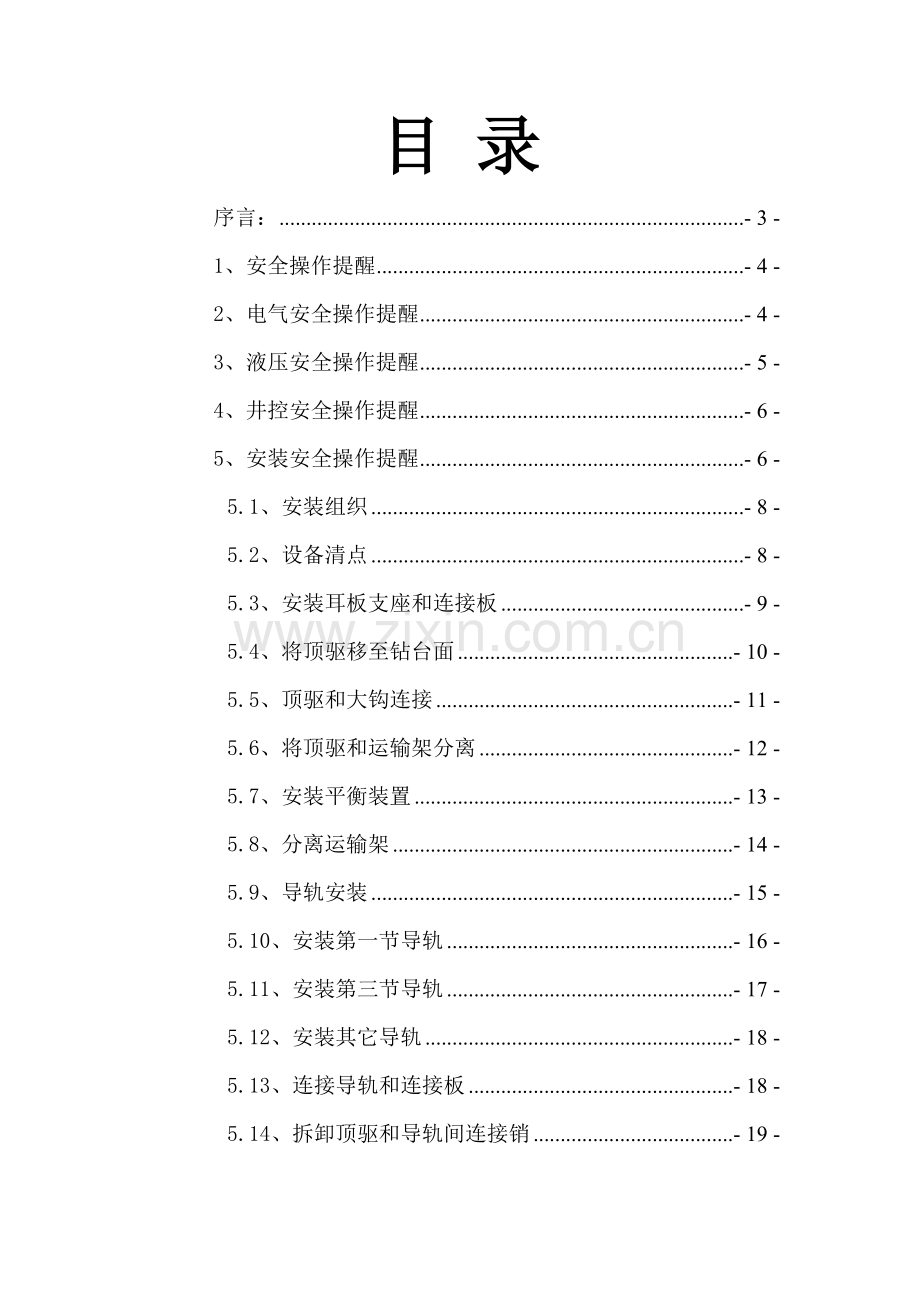

目 录
序言： - 3 -
1、安全操作提醒 - 4 -
2、电气安全操作提醒 - 4 -
3、液压安全操作提醒 - 5 -
4、井控安全操作提醒 - 6 -
5、安装安全操作提醒 - 6 -
5.1、安装组织 - 8 -
5.2、设备清点 - 8 -
5.3、安装耳板支座和连接板 - 9 -
5.4、将顶驱移至钻台面 - 10 -
5.5、顶驱和大钩连接 - 11 -
5.6、将顶驱和运输架分离 - 12 -
5.7、安装平衡装置 - 13 -
5.8、分离运输架 - 14 -
5.9、导轨安装 - 15 -
5.10、安装第一节导轨 - 16 -
5.11、安装第三节导轨 - 17 -
5.12、安装其它导轨 - 18 -
5.13、连接导轨和连接板 - 18 -
5.14、拆卸顶驱和导轨间连接销 - 19 -
5.15、安装导轨固定梁 - 20 -
5.16、安放变频房 - 21 -
5.17、安装电缆 - 22 -
5.18、安装电缆架 - 23 -
5.19、连接电缆 - 24 -
5.20、安装司钻控制台电缆 - 25 -
5.21、安装吊环和吊卡 - 26 -
5.22、连接泥浆管线 - 27 -
6、顶驱调试 - 28 -
7、开机调试 - 28 -
8、检测维修注意事项 - 29 -
9、维护检验须知 - 29 -
10、顶驱拆卸 - 30 -
11、维护检验 - 31 -
12、巡回检验路线 - 32 -
序言：
安全须知
顶部驱动装置使用，应该由含有对应资格和经验人员进行。在操作前应该仔细阅读本手册和相关技术文件。
上述人员和靠近系统设备其它人员，应该接收钻井操作和钻井安全知识培训，使用手套、服装等合适防护用具。
本手册在正文内容之外，包含了“说明”、“注意”和“警告”等内容。这些内容用于提醒相关操作对人身和设备安全可能产生伤害。具体说明以下：
说明（Notes）：
对和人身和设备安全相关事项补充说明。
注意（Caution）：
对可能造成人身或设备伤害提醒。
警告（Warning）：
对极易造成人身或设备伤害提醒。
本手册中，文字加【】符号，表示其为电气系统操作元件，比如按开关等。
对于顶驱装置电气系统安装、调试、操作和维护，应该首先阅读本手册。因为技术不停发展和改变，必需查对产品编号和本手册封面编号一致，以确保产品和技术文件相一致。
非专业人员或未经过专门培训者，不得进行顶驱装置电气系统安装、调试、操作和维护，不然可能造成人身伤害或设备事故。在系统工作时，不得对设备进行维护和修理。
1、安全操作提醒
操作人员必需仔细阅读本操作说明，并经过相关培训方可上岗操作。
非专业人员或未经过专门培训者，不得进行顶驱装置安装调试，不然可能造成人身伤害或设备事故。
操作人员、安装人员及靠近系统设备其它人员，应该接收钻井操作和钻井安全知识培训，使用手套、服装等合适防护用具。
2、电气安全操作提醒
在对设备及其电气系统操作之前，应该注意以下事项：
(1) 应该仔细阅读《电气手册》，熟悉电气线路图；
(2) 应该含有适宜工具，使用适宜防护；
(3) 在确定各项工作完成之前，应该拉断电源开关，悬挂“不得合闸”标志牌；
(4) 在拆卸电气联接之前，必需对电线（电缆）和接线端子做出标识，以确保能正确地重新联接。
(5) 不要带电维修或拆除任何电气元件！不要带电拔插各电缆插头！
(6) 不要在有可燃气体环境下带电打开防爆控制箱或司钻台！
(7) 在整流器运行或直流母线电压降到安全范围以下（DC 24V）前，不要试图更换直流母线和逆变器之间直流保险，不然会危及人身和设备安全！
(8) 需要对整流器或逆变器或电机维修时，请把主开关（3WN6）上钥匙开关向右旋转（锁定位），以避免错误操作！
(9) 整流器和逆变器不能用高阻表检测绝缘，不然高测试电压会损坏设备！
(10)司钻台在通电时必需保持保护气体压力！在司钻台保护气体失压时，要立即恢复压力或停钻并切断司钻台控制电源！
n 应该在安装全部完成并经检验确定合格后，再连接电源电缆，以确保人身和设备安全。
n 严禁解除任何软件和硬件中安全联锁！在清除故障后，要立即恢复功效许可被旁路联锁。
n 严禁非专业人员修改整流器和逆变器中设置参数，以免造成危险！
n 在温度大于40℃，湿度大于95%或有凝露时，在开启空调降温、降湿前不要开启驱动器和其它控制电源！
n 系统主电源断电半小时以上重新上电时，必需确定电气控制柜内无凝露！
n 在潮湿环境下，当电气室温度低于外界环境温度时，严禁长久打开电气室仓门，不然可能会在电气设备上产生凝露！
3、液压安全操作提醒
在对设备及其液压系统操作之前，应该注意以下事项：
(1) 应该仔细阅读《液压手册》，熟悉液压系统原理图；
(2) 切断电气控制；
(3) 拆卸管路前使用系统中泄荷阀，缓慢地泄掉系统压力，确定系统管路中没有压力后在进行拆装作业，并对联接部位做出标识，以确保能正确地重新联接。
拆卸液压管路前，应该关闭系统中电源，并准备适宜容器、棉丝、油堵等，预防管路打开时，管路中残留液压液流出，污染设备和周围环境。
液压设备和液压油温度可能很高，需要一段时间才能冷却到能够触摸温度。
4、井控安全操作提醒
在顶驱安装及使用过程中，应该随时了解地层压力情况和井控要求，并注意以下事项：
(1) 应该仔细阅读并了解钻井设计要求和井控技术要求；
(2) 在可能钻遇高压油气层或含H2S、SO2 等有害气体情况下，应该实施相关行业标准、规范、推荐做法相关要求；
在钻进油气层期间，应该保持设备完好，应该在天天交接班期间进行IBOP操作等井控操作检验和演练，发觉问题立即处理。
5、安装安全操作提醒
吊装点
吊装点
吊装点
吊装点
吊装点
吊装点
全部安装工作应该按包含本手册在内相关标准、规范等文件要求进行，并得到安装技术责任人和安全责任人确实定。
对设备安装和拆卸操作，应按相关规程进行，应该注意以下事项：
(1) 操作人员必需按相关要求穿戴劳动保护用具（比如：手套、安全帽等）。
(2) 对设备进行拆装作业，应该在断电情况下进行，任何情况下不许可带电作业。
(3) 登高作业应系好安全带，工具和零件应系好安全绳或装在工具袋内，以防坠落。
(4) 遇有大风、雷电、雨雪等天气，应该停止安装或拆卸作业。
5.1、安装组织
对于使用顶驱处理立柱井架高度应不低于45米。为了确保足够安全空间，应注意选择适宜井架。
顶驱装置第一次安装前，应该指定关键安装技术责任人和安全责任人，召开专门会议讨论确定安装技术方案，确保全部参与安装人员对安装方案和对应安全方法有清楚了解。
安装现场发生任何技术变更，必需得到技术责任人和安全责任人确实定。
顶驱安装和拆卸前要考虑安装条件是否含有。包含天气、设备、人员等。严禁在不熟知顶驱安装、拆卸程序情况下盲目安装和拆卸。
5.2、设备清点
顶驱装置安装前，应该按装箱单仔细清点全部设备，确定设备及其附件已经到位并保持完好，油品、工具等辅助材料已经含有，避免安装过程中因为准备不充足造成停顿。
5.3、安装耳板支座和连接板
连接板
螺栓
支座
天车
螺母
别针
顶驱装置第一次在井架上安装时，需要在井架顶部安装导轨连接耳板支座。井架升起之前，先把连接板挂在支座下面。用M48螺栓连接，用6×120别针固定。
将导轨连接板连接在耳板支座，（耳板支座已焊接在井架顶部天车底梁上），它将负担导轨全部重量，因为钻井时产生震动及顶驱沿导轨运行时产生摩擦等原因，焊缝所承受载荷大于导轨实际重量。
将上连接总成中调整板和U 型环安装在导轨顶部连接总成上，并穿上别针。
5.4、将顶驱移至钻台面
上提游车
3
2
1
稳定绳
· 确保人员安全，避免人员伤害
· 避免顶驱和井架发生碰撞
步骤
u 将顶驱和运输架移至坡道。
u 将钢丝绳固定在提环上，另一端和大钩固定。
u 将稳定绳固定在运输架上。
u 将顶驱和运输架移到钻台上。
起吊钢丝绳
5.5、顶驱和大钩连接
步骤
u 大钩开口方向正对绞车。
u 缓慢下放游车大钩，直接和提环相连，锁紧大钩。
· 确保人员安全，避免人员伤害
· 避免发生碰撞
5.6、将顶驱和运输架分离
运输架
导轨上端
耳板
导轨上销轴
导轨下销轴
导轨下端
· 确保人员安全，避免人员伤害
· 避免发生碰撞
步骤
u 缓慢上提游车大钩，崩紧提环，但不要吊起。
u 拆除顶驱主体和运输架上下相连销轴。
5.7、安装平衡装置
· 确保人员安全，避免人员伤害
步骤
u 安装梨形环。
u 设定平衡压力。
5.8、分离运输架
· 确保人员安全，避免人员伤害
· 避免发生碰撞
步骤
u 上提顶驱，将顶驱主体和运输架分离。
u 将运输架吊离钻台面。
5.9、导轨安装
导轨和顶驱主体自上而下安装次序以下：
导轨吊耳
卸扣、连接板
第一、二节导轨和顶驱本体
第三节导轨
第四节导轨
第五节导轨
第六节导轨
导轨反扭矩梁
第七节导轨
5.10、安装第一节导轨
第二节导轨
安全锁销
销轴
第一节导轨
· 确保人员安全，避免人员伤害
· 避免发生碰撞
步骤
u 用气动绞车将第一节导轨吊起和顶驱本体导轨对接。
u 穿好销轴，并用安全锁销将销轴固定。
5.11、安装第三节导轨
· 确保人员安全，避免人员伤害
· 避免发生碰撞
步骤
u 将第三节导轨吊至钻台面，下放游车将顶驱本体导轨下端和第三节导轨上端对接，穿入锁销，上安全锁销。
u 上提游车使两节导轨由“L”型变为“I”型。距钻台面约半米。
u 导轨垂直后，安全锁舌形成自锁。安装完成。
5.12、安装其它导轨
· 确保人员安全，避免人员伤害
· 避免发生碰撞
步骤
u 按上面方法，依次安装其它导轨。
5.13、连接导轨和连接板
· 确保人员安全，避免人员伤害
· 避免发生碰撞
步骤
u 上提游车，将第一节导轨和连接板相接。
u 确保别针已安装可靠。
4-16
5.14、拆卸顶驱和导轨间连接销
别针
导轨
销轴
小车
· 确保人员安全，避免人员伤害
· 避免发生碰撞
步骤
u 拆卸顶驱和导轨间连接销。（需缓慢活动顶驱）
u 确保人员安全，预防锁销坠落。
5.15、安装导轨固定梁
· 确保人员安全，避免人员伤害
· 避免发生碰撞
步骤
u 依据井架安装反扭矩梁。
u 安装导轨固定梁。
u 确保顶驱主轴正对井口中心。
u 上紧全部螺栓并加装安全绳。
5.16、安放变频房
井口中心
变频房
坡道
DQ70-LHTY
绞车
注意事项
u 按顶驱装置总体部署，把电控房安放位置地面垫平。
u 按房体吊装要求从运输车辆上吊起电控房放在计划位置上。
u 将电控房出线一侧朝向井架，便于摆放电缆。
u 确保变频房和热源保持一定距离。
u 确保变频房四面出入空间。
u 吊卸时注意摆晃。
5.17、安装电缆
· 控制房应可靠接地以避免人员伤害
注意事项
u 使用吊车将电缆架吊至电控房接线端，并垫高底部。
u 用吊车吊起有快接一端，展开至电控房，动力电缆按A、B、C相位接好，控制电缆按对应标志接好。用吊车将另一端吊至井架底部.
u 将带电缆固定架电缆吊至钻台面，上提绞车，利用气动绞车将电缆吊起至井架22米高处，用小吊环将电缆固定架上钢丝绳固定在井架一角，要确保电缆固定架到电缆末端有25米。
将接地线（1.5 米-1.8 米镀铜钢棒）按要求钉入地面（地线必需和地表下水分接触）。将地线和接地电缆一端连接，地线和电缆线芯连接可靠。电缆另一端和电控房房体可靠连接固定。
5.18、安装电缆架
螺母
压板
螺栓
电缆架
电缆
悬挂3分钢丝绳
注意事项
u 将带有电缆固定架电缆吊至钻台面。
u 利用气动绞车将电缆架吊起至井架22米高处。
u 用卸扣将电缆固定架上钢丝绳固定在井架一角。
要确保电缆固定架到电缆末端有25米。
5.19、连接电缆
· 为确保人员安全，全部电缆连接应在主电源未送电前进行
电缆接插件在电机后部（小车右侧）
步骤
u 按由下至上次序将悬挂电缆接头和顶驱本体连接；
u 将从井架悬垂下来电缆和事先铺于电缆槽中电缆对应连接；
u 将另一端事先铺于电缆槽中电缆接头连接到变频房；
u 连接顶驱变频房和发电机房间进线和地线；
u 连接司钻控制台电缆。
u 安装反扭矩臂。
u 确保顶驱主轴正对井口中心。
u 上紧全部螺栓并加装安全绳。
5.20、安装司钻控制台电缆
气源管线
司钻台控制缆
司钻台通讯缆
注意事项
u 将司钻控制台摆放在司钻易于操作地方。
u 连接气源管线，调整进气压力。气源压力不高于0.8Mpa。
u 压缩空气应该洁净和干燥，气源处理元件应该工作正常，避免空气水分影响电气系统正常工作。
u 司钻控制台通迅缆70米。
司钻控制台BUS总线70米
5.21、安装吊环和吊卡
吊环
旋转头
· 确保人员安全，避免人员伤害
步骤
u 借助气动绞车安装吊环。
u 将吊环和倾斜装置固定。
u 借助气动绞车安装吊卡
5.22、连接泥浆管线
鹅颈管
泥浆管线
冲管
步骤
u 连接泥浆管线。
u 连接泥浆管线防脱锁链。
6、顶驱调试
顶驱装置调试前，需要进行一次根本检验，确定各项安装工作已经正确完成，全部运输固定体已经取下，为开机调试做好准备。
检验工作应该由顶驱安装技术责任人进行。
7、开机调试
步骤
u 导轨滑车调试
在导轨全长范围内，缓慢上提下放顶驱装置，观察顶驱滑动是否正常、观察顶驱电缆是否正常。
u 液压系统调试
检测油箱，确保液压油面在下观察口中上部，打开液压泵，观察压力是否正常。后按顶驱液压功效逐项测试各项动作，看是否能实现全部液压功效。
u 电控系统送电
检测制冷系统，给电控系统送电，检验PLC/MCC 系统工作正常，检验动力系统仪表、指示灯、监控系统工作正常。
u 主电机冷却风机调试
按以下程序调试主电机冷却风机，确定风机工作正常：
² 确定主电机操作扭在停止位置；
² 手动开启风机；
² 检验风机风量，风压报警。
u 主电机调试
主电机开启前必需确保：
² 液压系统、电控系统及冷却风机正常；
² 齿轮箱油面在观察口中上部；
² 开启电机，低速运转，观察旋转方向，正常后方可高速运转。
u 正常运行
经过以上工作确定无误后，可进行正常作业。
8、检测维修注意事项
为避免造成人员伤害，请仔细阅读以下操作注意事项。
· 无特殊需要在维修前应关闭主动力源。
· 为避免高压油伤害或其它危险，请佩戴护目镜。
· 顶驱运行时，严禁进行调试、维护保养。
· 在卸开液压管线前，先释放蓄能器中压力。将系统卸荷阀（NCEB HCN）顺时针转动，即可泄压。避免高压油伤人。
· 打开液压系统前，根本清洁工作区域。立即封堵已卸开管线。避免尘土进入液压系统。
· 应立即更换已磨损或损坏液压系统零部件。
· 不要试图用手去检验液压油泄漏。因为从小孔中泄漏液压油有很可能难用肉眼观察到，一旦渗透皮肤将引发严重伤害。在液压部件周围工作时，请使用木片或卡片来检验泄漏并佩戴护目镜。在维修液压系统前请确定系统压力已经完全释放。
9、维护检验须知
1. 顶驱维护和保养在可控环境下进行，应注意避免人员受伤或设备损坏。
2. 电控系统在正常运行时有高电压大电流，一切操作和维护要遵摄影应电气操作规程和使用说明书要求。不然会造成严重人身伤害和设备损坏事故。
(1) 通常在维修之前要断电。若必需带电查找故障则要使用必需试验工具仪器并要有两个电工配合进行，方便在紧急情况下相互帮助。
(2) 系统接地要求要按摄影应电工标准要求实施。
(3) 在正常运行时，房门要关上以维持房温恒定和预防灰尘进入房内；但房门不得锁住，方便给电气维护人员通畅逃生通道。
(4) 开始启用司钻台时，按防爆要求对司钻台吹扫(约12分钟)。
(5) 司钻台和房外接线板电缆连接要确保插接正确，严防错位，不然将造成系统故障甚至损坏设备。
(6) 插拨司钻台和房外接线板之间插头时，必需断控制房内对应电源开关。
(7) 在变频柜已通电情况下柜内有540V以上高压，切勿长时间打开柜门或对柜内进行其它操作。
(8) 在系统运行时不要随意打开对外接线板外门和制动电阻室门，严防触电。
(9) 出现火灾时要首先断掉电源，并用房内灭火器灭火。
(10)本说明书未提及电气操作、维护和安全规程可参摄影应电工标准。
(11)设备运行、维护或处理过程中，相关人员应穿戴好劳动保护用具。
10、顶驱拆卸
参考顶驱安装相反次序完成顶驱拆卸。
顶驱拆卸前要考虑拆卸条件是否含有。包含天气、设备、人员等。严禁在不熟知顶驱拆卸程序情况下盲目拆卸。
11、维护检验
项目
检验内容
频率
采取方法
顶驱电机总成
螺栓、安全锁线等
天天
按需要修理或更换
管子处理装置
螺栓、安全锁线等
天天
按需要修理或更换
冲管总成
磨损和泄露
天天
按需要修理或更换
液压系统和液压油
液位、压力、温度、清洁等
天天
按需要修理或更换
齿轮箱和齿轮油
液位、温度、清洁等
天天
按需要修理或更换
电缆
损坏、磨损和断裂点
天天
按需要修理或更换
吊环倾斜卡箍
位置、锁紧情况
天天
按需要调整
内防喷器
扳动力矩和密封情况
天天
按需要修理或更换
风机总成
螺栓松动、丢失、风压
天天
按需要修理或更换
滑动架和导轨
导轨销轴、锁销等
每七天
按需要更换
防松法兰
螺栓扭矩和防松等情况
每七天
按需要调整
内防喷器驱动滚轮
磨损情况
每七天
按需要修理或更换
小车滚轮
磨损情况
每七天
按需要更换
主电机出风口
百叶和滤网破损情况
每七天
按需要修理或更换
喇叭口
损坏和磨损情况
每个月
按需要更换
导轨和固定梁
连接件、锁销和焊缝
每个月
按需要修理或更换
刹车片
磨损情况
每个月
按需要更换
主轴耐蚀套
是否腐蚀
每个月
按需要更换
吊环眼
磨损情况
每个月
按需要修理或更换
倾斜机构液压缸销轴
磨损情况
每个月
按需要更换
天车耳板和导轨连接件
检验焊缝、连接件是否磨损
每个月
按需要更换
齿轮箱润滑油泵
磨损或损坏
每季
按需要修理或更换
提环、提环销
磨损
每季
按需要更换
电机
绝缘电阻
每季
绝缘测试
蓄能器
氮气压力
每季
充入氮气
齿轮油
油样分析
六个月
按需要更换
液压系统液压油
油样分析
六个月
按需要更换
主轴
轴向跳动
每十二个月
按需要调整
齿轮
麻点、磨损和齿侧间隙
每十二个月
按需要更换
顶 驱
12、巡回检验路线图
导 轨
游动电缆
变压器房至发电房电缆
变压器房
电控房至变压器房电缆
电控房
地面电缆
