方番茄废水处理专项方案.doc

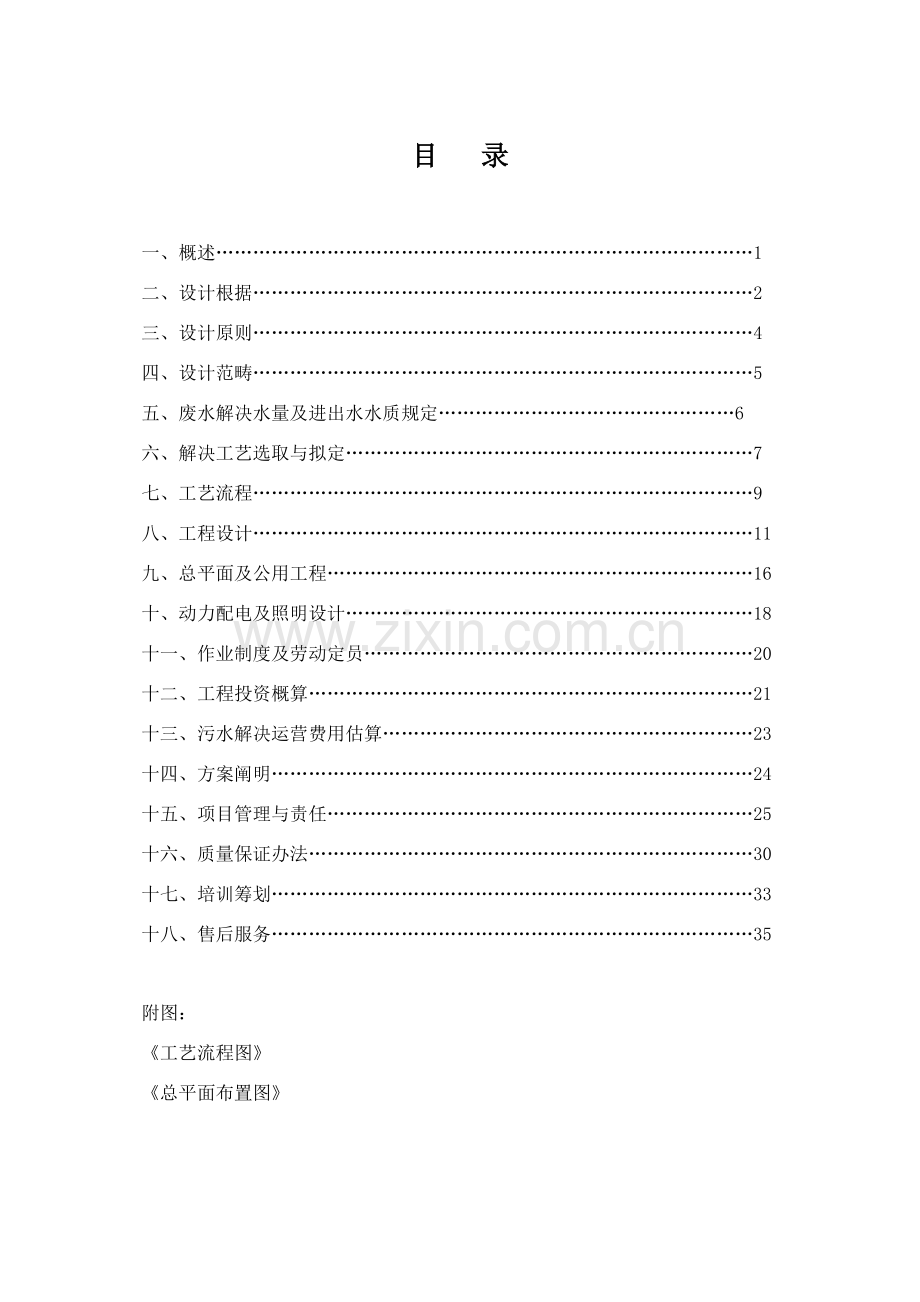

目 录

一、概述……………………………………………………………………………1
二、设计根据………………………………………………………………………2
三、设计原则………………………………………………………………………4
四、设计范畴………………………………………………………………………5
五、废水解决水量及进出水水质规定…………………………………………6
六、解决工艺选取与拟定…………………………………………………………7
七、工艺流程………………………………………………………………………9
八、工程设计………………………………………………………………………11
九、总平面及公用工程……………………………………………………………16
十、动力配电及照明设计…………………………………………………………18
十一、作业制度及劳动定员………………………………………………………20
十二、工程投资概算………………………………………………………………21
十三、污水解决运营费用估算……………………………………………………23
十四、方案阐明……………………………………………………………………24
十五、项目管理与责任……………………………………………………………25
十六、质量保证办法………………………………………………………………30
十七、培训筹划……………………………………………………………………33
十八、售后服务……………………………………………………………………35

附图：
《工艺流程图》
《总平面布置图》

一、概述
1.1 本项目生产排水状况：
①废水重要来自生产中冲料排水，清洗、轴冷却排出水以及少量生活废水。本生产为农副产品加工，工艺中不含任何化学原料，故废水中不含金属离子和有机毒化合物。水中悬浮物固体杂质和耗氧量较高，为可生化有机废水。
废水水量为542m3/h，废水重要指标状况如下：
CODcr=1000mg/L BOD5=400mg/L
SS=600mg/L PH=6-6.5。
② 出水水质规定
出水水质(执行GB8978-1996《污水综合排放原则》中二级原则)：
CODcr≤150mg/L BOD5≤30mg/L
SS≤100mg/L 氨氮≤25mg/L
色度≤40倍 PH 6～9

二、设计根据
《污水综合排放原则》GB8978-1996
《室外排水设计规范》GB50014-
《建筑给水排水设计规范》GB50015-
《都市区域环境噪声原则》GB3096-1993
《鼓风曝气系统设计规范》CECS97：97
《混凝土构造设计规范》GB50010-
《给水排水工程建筑物构造设计规程》GB50069-
《给水排水工程钢筋混凝土水池构造设计规程》CECS138：
《水解决设备制造技术条件》JB/T2932-1999
《污水解决设备通用技术条件》JB/T8938-1999
《泵站设计规范》GB/T50265-97；
《污水泵站设计规范》DBJ08-23-91；
《建筑抗震设计规范》GB50011-；
《建筑地基基本设计规范》GB50007-
《砌体构造设计规范》GB50003-；
《建筑地基基本设计规范》GB50007-；
《建筑设计防火规范》GBJ16-87（）；
《构筑物抗震设计规范》GBJ50191-93；
《建筑地面设计规范》GB5003-96；
《工业公司总平面设计规范》GB50187-93；
《工业建筑防腐蚀设计规范》GB50046-95；
《工业公司噪声控制设计规范》GBJ87-85；
《低压配电系统设计规范》GB50054-95；
《电力工程电缆设计规范 》GB50217-94；
《通用用电设备配电设计规范》GB50055-93；
《电力装置继电器和自动装置设计规范》GB50062-92；
《工业公司照明设计原则》GB50034-92；
《电子计算机机房设计规范》GB50174-93；
《工业自动化仪表工程施工及验收规范》GBJ93-86；
《低压成套开关设备及控制设备》IEC-437
《大气污染物综合排放原则》GB 16297-1996
《恶臭污染物排放原则》GB 14554-1993
《水解决设备制造技术条件》JB/T2932-
《施工安装建筑设备通用图集-污水工程》9ISB10-1（第二版）
污水解决工程建设关于技术规范。
上述图集、规范、原则以最新颁布国家版本为准。
并依照贵方提供水质水量状况进行初步方案设计。

三、设计原则
3.1 严格遵守国家、部、地方现行法规设计原则、规范、规定。
3.2 贯彻“一体化”设计原则，在满足工艺规定状况下尽量将有关建、构筑物联合布置，便于生产管理。
3.3 采用先进、成熟、可靠污水解决工艺，有效去除水中各类污染物，严格按照国家环保关于法律、法规，保证解决出水各项指标达到设计规定。
3.4 坚持清洁生产、清污分流、污污分流、分质解决。
3.5 选用先进、合理、可靠解决工艺，在保证解决水达到甲方所规定出水原则规定前提下，做到操作简便、管理以便、占地小、投资省、运营费用低。
3.6 水解决设施在运营上有较大灵活性和可调节性，以适应水质和水量变化。
3.7 设计时充分考虑水解决系统配套减振、降噪、除臭等办法，从而防止对环境二次污染。
3.8 提高污水解决站管理水平，在设计时重点考虑流程简约化、合理化，从而减轻操作人员劳动强度，便于集中管理和操作。
3.9 在设备选型上，选取质优、节能环保产品。
3.10 采用新工艺、新技术、新材料，建设一流环保解决设施。
3.11 因地制宜，合理布置，有效地运用场地。
3.12 减少污泥产生量，在解决工艺上保证无二次污染源产生。

四、设计范畴
4.1 废水解决站内所有设备及相应构筑物。
4.2 废水解决站内所有工艺设计、构造、设备、土建、电气、采暖通风、给排水等设计。

五、废水解决水量及进出水水质规定
5.1废水解决水量及进出水水质规定
5.1.1 废水水量
废水水量为542m3/h，废水重要指标状况如下：
CODcr=1000mg/L BOD5=400mg/L
SS=600mg/L PH=6-6.5。
总水量为13000 m3/d，日解决规模为13000 m3。
5.1.2 出水水质规定：
出水水质执行《污水综合排放原则》GB8978-1996第二类污染物最高容许排放浓度（1998年1月1日后建设单位）： 见下表

废水类别
pH
COD
（mg/l）
BOD（mg/l）
SS
（mg/l）
NH3-N
（mg/l）
解决出水水质
6～9
≤150
≤30
≤100
≤25

六、解决工艺选取与拟定
6.1 废水解决工艺选取与拟定
依照水质状况和解决水所达到原则规定，分析水质状况，重要污染物为在番茄流洗过程中产生有机物、悬浮物、泥砂等，这些污染物属于生物降解性较好有机物，这些有机物多以碳水化合物及其降解产物为主，只有很少量蛋白质，不含人工合成有机化合物，不存在毒性、可生化性好，因此本工程采用重要解决工艺为生物解决工艺。
生物法分为好氧生物解决、缺氧、厌氧生物解决以及三者结合。好氧解决涉及活性污泥法、生物膜法。厌氧解决涉及普通厌氧消化池、厌氧接触法、上流式厌氧污泥床反映器、流化床厌氧污泥法、厌氧固定化生物反映器、混合反映器、折流式厌氧反映器及厌氧稳定塘。
好氧活性污泥法有持续式曝气活性污泥法和间隙式曝气活性污泥法及自然好氧稳定塘，前两种需要外加动力供氧；而后一种不需要动力，完全靠自然溶解在水中氧供微生物供氧，同步形成藻类，吸取水中有机物作为生存营养物质，使水质得到净化，这种解决办法只有在土地资源比较宽余状况下采纳。
在众多活性污泥法中，SBR法（间歇式活性污泥法）以及SBR演化和变种方案如：CASS、MSBR等是颇受青睐一种办法。该办法长处：从系统流程上讲可以省掉二沉池，省去污泥回流系统，一池多用，每一种完整周期要通过进水、曝气、沉淀、排水四个操作过程；从机理上讲微生物要通过缺氧、好氧、静置三个基本阶段，由于在整个过程中微生物生存环境可变性（灵活性）较大，因而可较好选取微生物生活环境，使SBR反映器处在较好工作状态。
但是，由于SBR法不设二沉池，在沉淀时要停曝静置，或需要一定污泥浓度，在曝气池设计时要比其她曝气池大30%-50%作为污泥存留容积，土建费用并不节约。并且过于频繁灵活控制过程，使其对于计算机、自动控制依赖性变得不可缺少。为了达到其最佳目，精准检测、频繁启闭动作过程（进水启泵、启动风机、排水、排泥开阀、闭阀、滗水器），每天几种周期动作极易导致执行某些特别是国产电动阀门（涉及水泵、风机电机）损坏。电机频繁启动，启动电流过大所导致能源挥霍已被人们所关注，引起对该法重新结识。如青岛第二啤酒厂污水解决为德国设备，电耗较高，规定停运更换工艺；北京密云污水解决厂SBR，经常浮现机械故障（滗水器、电动阀等，经济指标也不抱负）；北京燕京啤酒厂、上海新伦纸业SBR都不同限度存在问题。近来，《给水排水》有文章专门对全国十几种采用SBR工艺污水解决厂进行了调查，以为国产设备配套SBR工艺尚有很长一段路要走。对于一种生产公司而言，污水解决应当在工艺先进状况下更应注重运转可靠。
在生物膜法中，接触氧化法是常被采用一种：其工艺长处体现为容积负荷高，无污泥膨胀，不需要污泥回流，抗冲击负荷等。接触氧化法是在池中串挂丝状、片状、管状或投放球状高空隙塑料填料用作生物膜附着物，在池底设立塑料曝气头等，是一种浮现于上世纪七十年代新型高效生物反映器，其解决规模可大可小，适应水质浓度范畴较宽，用于低浓度污水解决时具备较强优势。占地面积小，污泥产量低，污泥回流量小，运营管理简朴。
基于以上因素咱们将曝气池采用生物接触氧化形式，该工艺运营稳定可靠，当前在国内外广泛使用。

七、工艺流程
7.1 废水解决流程阐明：
全厂综合污水一方面通过粗格栅去除大漂浮物，然后流经细格栅，去除较小悬浮物和漂浮物后自流入集水池，经立式污水泵提高后进入气浮池。气浮池出水自流至生物接触氧化池，在池中设新型组合式生物填料，经微生物作用去除污水中有机污染物后，污水自流至二沉池，经沉淀去除污水中悬浮颗粒物和老化脱落生物膜后达标排放。
污水解决厂解决工艺普通重要由污水解决工艺和污泥解决工艺构成，本设计污水解决工艺采用预解决＋浅层气浮+二级生化解决构成，污泥解决采用减容解决。预解决工艺采用粗格栅、细格栅及其单元配套解决设施构成。
二级生化解决采用生物接触氧化法，以满足出水水质规定。解决后达标污水排至厂外排水沟。
7．2废水解决流程：
风机供气
PAC

提高泵

调节池
气浮池
曝气池
二沉池

解决污水排放

车间废水

污泥压滤机

污泥浓缩池

7.3解决效果预测
解决效果预测见下表：

中粮屯河和田果业有限公司生产水解决效果预测

CODCr（mg/L）
BOD5（mg/L）
SS（mg/L）
进水
出水
效率
进水
出水
效率
进水
出水
效率
调节池
1000
900
10%
400
360
10%
600
540
10%
气浮池
900
900
0%
360
300
17%
540
160
70%
曝气池
900
180
80%
300
48.6
84%
160
130
19%
二沉池
180
144
20%
48.6
29
40%
130
95
27%
排放原则
150
30
100

八、工程设计
8.1 污水解决工程设计
8.1.1 重要构筑物
A.调节池
（1）1座，新建，容积660 m3。
（2）功能：汇集、储存和均衡废水水质水量。
（3）重要工程内容：采用地下式，钢筋混凝土构造。
B.提高泵坑
(1)功能：将重力汇入污水厂污水提高，进入污水解决构筑物，保证解决后污水自流排入厂外，并使后续解决构筑物埋深值处在经济合理范畴内。
(2) 运营：依照调节池内污水水位变化自动控制水泵启动。
(3)重要工程内容：采用地下式泵坑，选用立式污水泵2台。泵坑尺寸为：长×宽×深=1.0×3.0×1.5m，选用Q=300m3/h,H=11.0m，N=18.5kw，2用1备。
C.气浮池
(1)功能：去除污水中细小悬浮物，并减少水中COD、BOD。
(2)设计参数：设计流量：550m3/h
(3)运营：持续运转。
(4)重要工程内容：尺寸为φ16m×1.0m，配备全套气浮设备。
D.生物接触氧化池：
(1)功能：经微生物作用去除污水中有机污染物后，实既有机物降解，从而去除一定BOD、COD。
(2)设计参数：
设计流量：550m3/h
容积负荷：1.50KgBOD5/m3.d
停留时间：8.0h
(3)运营：持续运转。
(4)重要工程内容：生物接触氧化池一座，尺寸为长×宽×深=40×22×5m，超高0.5m，有效容积4400m3，总容积4840m3；
(5)重要设备材料：设立微孔曝气软管2500m，组合填料2500m3，配备二台HSR200型罗茨风机，风量53.22m3/min，风压60Kpa，功率90KW，2用1备；
E.二沉池：
(1)功能：二沉池是生物解决过程中不可缺少一种构成某些，其重要作用是进行混合液固液分离，以达到最后从污水中去除、分离有机物目。
(2)设计参数：
设计流量： 550m3/h
最大表面负荷： 1.0m3/m2.h
平均表面负荷： 0.69m3/m2.h
沉淀时间： 3h。
(3)运营：持续运营。
(4)重要工程内容：Φ23.0m幅流式沉淀池1座，有效水深3.5m，超高0.5m，池内设周边传动刮泥机。
(5)重要设备：配备2台污泥回流泵，Q=300m3/h,H=13m，1用1备。
F.污泥浓缩池
(1)功能：将二沉池中产生污泥一某些回流至生物接触氧化池中，另一某些输
送到贮泥池。
(2)重要设计参数
设计回流比： 30%；
设计剩余污泥：100m3/d（污泥含水率99%）。
(3)重要工程内容：污泥泵坑与回流污泥池合建，半地下构造一座，回流污泥池构造尺寸：长×宽×深=10×6×3m。设有污泥泵2台，一用一备，Q=300m3/h,H=13.0m，N=18KW。
G.污泥脱水机房
(1)功能：进一步减少污泥含水率，减少污泥体积，便于污泥运送处置。
(2)设计参数：
采用一体化浓缩脱水机；
解决量18.0m3/h；
带宽2.0m，1台，电机功率2m
(3)运营：脱水机每天运营8小时，投配泵及加药装置与脱水机同步运营。
(4)重要工程内容：污泥脱水机房一座。构造平面尺寸为长×宽=5.0×11.0m，设一体化污泥浓缩脱水机一台。另配套加药设备一套，脱水机冲洗设施一套及皮带输送机一台。
H.风机房和操作间
在风机房内设立三台HSR200型罗茨鼓风机。
重要工艺设备一览表
序号
设备名称
单位
数量
备注
1
格栅（GSHZ-500-2500/5）
台
1

2
污水提高泵(WQ300-11-18.5)
台
3
两用一备
3
气浮设备
套
1

4
罗茨风机（HSR200）
台
3
两用一备
5
带式压滤机
台
1

6
污泥外排泵(流量300 m3/h，扬程13m)
台
2
一用一备
7
污泥泵(流量300 m3/h，扬程13m)
台
2
一用一备
8
刮泥机（周边传动）
台
1

9
微孔曝气软管
米
2500

10
组合填料
方
2500

11
管道阀门
批
1

12
配电
套
1

13
加药装置
套
1

8.2建筑设计
重要建、构筑物一览表
序号
建(构)筑物名称
规格尺寸
单位
数量
备注
1
调节池
22.0m×10.0m×3.0m
m3
660
钢砼
2
曝气池
40.0m×22.0m×5.0m
m3
4400
钢砼
3
二沉池
φ23m×4.5m
m3
1868.7
钢砼
4
污泥浓缩池
10.0m×6.0m×3.0m
m3
180.0
钢砼
5
污泥脱水机房
5.0m×11m
m2
55
砖混
6
操作间、风机房
20.0×5.0
m2
100.0
砖混
7
设备基本
气浮设备、风机、水泵

钢砼

8.3构造设计
本污水解决工程，需要进行构造设计构筑物和建筑物有十几种子项，属特种构造。基本地震烈度8.0度，第一组，按8度设防，设计基本地震加速度值为0.20g
1.重要生产构筑物
粗格栅流道、提高泵房、二沉池、接触池和污泥浓缩池等。所有采用现浇整体式水工钢筋混凝土构造。
2.生产性建筑物和普通构筑物
如污泥脱水机房分别砖混构造，砖条基。
3.辅助性生产建筑物
污水解决厂辅助性生产建筑物重要有：锅炉房、变电室、综合楼、车库、仓库、机修间、食堂以及传达室等。除综合楼采用框架构造，独立基本外，别的均采用砖混构造，砖条基。
8.4设计根据
本工程以工艺等专业提供设计资料和现行关于电气设计规范及规程为设计根据。
8.4.1设计范畴和供电特性
8.4.2本工程设计范畴涉及
污水解决站电力及照明配电，本次设计不建变配电室；建（构）筑物防雷与接地。
8.4.3供电电源
本工程为污水解决站，拟采用0.4kV多回路电源供电，电源引自厂内变配电室， 采用电力电缆埋地至污水站内各动力配电箱。
8.4.4用电负荷
污水厂全厂总装机容量398.25kW，其中实际运营253.75 kW。
8.4.5全厂防雷与接地
全厂建（构）筑物按三类防雷级别设防。
各种载有流体金属管道依规范作好防静电接地。本工程采用TN-S接地系统。所有电气设备外露可导电某些均可靠接地，并作等电位联结。
8.4.6重要电气设备
重要电气设备表
序号
名 称
型号及规格
单位
数量
备 注
1
动力箱
XLF-21
套
8

2
软启动柜
MSKRQ1-S-132KP
台
3

九、总平面及公用工程
9.1平面布置与高程布置
(1)平面布置
按工艺规定及外网现状，各建构筑物尽量紧凑布置，并满足施工、设备安装、管道埋设及养护维修管理规定。污水站内建构筑物造型简洁美观，与周边环境协调。
(2)高程布置
1)在满足平面布置前提下，尽量减少埋深，减少造价。
2)尽量考虑污水一次提高重力出流，减少泵提高次数，减少运营费用。
9.2建筑设计
本工程所建水工构筑物均为钢砼构造，池壁均作C20抗渗砼，抗渗标号不不大于6kg/cm2，内壁作1：2水泥砂浆掺5％防水剂抹面，池外壁作油毡防水层。地面以上某些，防水层做到自然地面0.1m，高于地面以上水池外壁采用1：2.3水泥砂浆掺5％防水剂抹面压光。
地下某些水工构筑物,池外壁均作油毡防水层,防水层高出水位线0.5m。
9.3构造设计
（1）设计参数
地震烈度：8度。
（2）重要设计规范
《建筑构造荷载规范》GB50009-；
《建筑抗震设计规范》GBJ08-9-92；
《混凝土构造设计规范》GB50010-；
《建筑地基基本设计规范》GB50007-；
（3）地质资料
由于建设单位未提供本工程建设地点地质勘察资料，重要持力层承载力暂按150kPa考虑，待工程开工后邀请关于单位作施工地质资料，如出入较大，再作变更。由于工程厂址区域地下水位埋藏较深，故对混凝土无侵蚀性。
（4）建筑构造选型
本设计建筑构造为操作机房，为单层砖混构造，基本设毛石砼条形基本，预应力空心楼板，板下设现浇钢砼圈梁，外墙转角处设构造柱。砖MU10，基本垫层C10，圈梁C20。
（5）构筑物构造选型
所有钢砼构筑物，现浇砼强度级别C20，基本砼厚250mm，壁板厚200-250mm，双层双向配筋。地板下作厚100mm砼垫层。
（6）防渗及防腐办法
所有盛水构筑物均需注意防渗解决，本工程以自防水为主并辅以必要表面防水（防腐）层。为了提高砼自防水能力，在砼中适量掺加U型膨胀剂或其他高效防水剂。表面防水层与防腐层统一实行，采用普通防腐砂浆掺加适量防水剂。
9.4给水排水
（1）给水排水范畴
本工程设计范畴：污水站范畴给水系统、生产及排水系统。
（2）生活及生产给水系统
生活给水系统涉及工作人员生活用水、溶药调配水及其她用水，最大流量为5m3/h，自有水头0.2MPa，属间歇式用水。给水管网由生活用水管网引入，干管直径DN32。
（3）排水系统
生活及工艺系统事故排水自流进入氧化塘，水工构筑物放空亦排入氧化塘，为污水站应急排水，最大干管直径Φ500。

十、动力配电及照明设计
10.1供电设计根据
a.《10kV及如下变电所设计规范》GB50053-92；
b.《工业与民用供配电系统设计规范》GB50052-92；
c.《低压配电装置及线路设计规范》GB50054-9；
d.《电力装置继电保护和自动装置设计规范》GB50062-92。
10.2设计范畴
污水站配电装置设计和继电保护设计；污水站用电设备供电及控制设计；污水站电缆敷设设计；污水站供电系统接地设计；污水站各建筑物及现场照明。
10.3供电设计
本工程负荷级别为三级，为单回路供电方式，电源由医院配电室低压侧引入控制机房内配电屏，低压侧设隔离开关以便于检修，低压配电设备选用PGL1型开关柜及动力配电箱。启动方式：本设计采用集中控制原则，用电设备均依照工艺规定采用直接启动。系统自然功率因数为：COSΦ＝0.8，为了改进自然功率因数，减少无功损耗，系统采用无功自动补偿装置，改进后功率因数为COSΦ>0.95。
10.4供电线路敷设
供电采用放射状引入各用电设备点，以提高供电可靠性。室外线路均采用电缆沿电缆沟或直埋方式敷设，室内电力电缆穿钢管敷设。
10.5照明
（1）照明电源分别由操作室内总配电柜引至各照明配电箱。
（2）照明配电箱采用XXM-IN-A306M。室外照明采用高压钠灯，室内照明采用日光灯或白炽灯。
10.6用电负荷
重要动力设备用电容量
总装机功率：183.5kW，，最大使用功率：102.5kW
10.7动力配电控制方式
（1）工艺控制采用集中与现场，PLC自动与手动相结合控制方案。
（2）设备配电控制采用YJV动力电缆。
（3）电缆走线采用电缆跨空桥架与线穿钢管暗敷相结合。
（4）电机功率不不大于15KW采用Y-△降压启动，电器元件选用施耐德名牌。
（5）组合配电箱采用DCX(R)-20。
10.8接地保护系统
所有正常不带电电气设备外壳均采用可靠接地保护。

十一、作业制度及劳动定员
本工程设计解决能力为13000m3/d，每半年检修一次，污水站共设7人。由于本污水站污水解决设备较多，技术规定高，为保证污水解决正常运营和效益目的实现，必要在污水解决操作和维修管理方面采用有效办法，重要有：
（1）对操作人员进行专门培训，经考试合格后方可上岗。
（2）加强对解决污水水质监测，控制进水水质，以保障生化及消毒解决工艺安全运营。
（3）及时整顿、定期汇总分析运营记录，建立健全技术档案，为污水站正常运营提供技术参数和设备工况资料，并在此基本上总结改进，不断提高运营管理水平。
（4）建立检修、保养制度。依照设备性能规定，进行经常维护和定期检修工作，以提高设备完好率，延长其使用寿命。

十二、工程投资概算
12.1废水解决工程投资估算阐明
本废水解决工程投资估算系依照新疆甜源糖业公司提供需解决废水水质、质量，解决后要达到排放规定为根据进行初步设计。并依照初步设计成果进行废水解决工程投资概算。概算中重要包刮土建工程费、工艺设备费、动力配电及设备费、测量及控制仪表费、深井工程费、工艺管道及配件费、给排水费用等。因缺少勘查资料土建等费用只是初步概算。
12.2工程投资估算根据
新疆维吾尔自治区建筑工程综合预算定额(1993)
新疆维吾尔自治区工程建设材料预算价格(1993)
全国统一安装工程预算定额新疆维吾尔自治区单位估算总表(1993)
新疆维吾尔自治区建筑材料市场指引价(.10)
新疆维吾尔自治区建委关于建筑工程概预算费率调节告知
设备、仪器、仪表市场价和厂家报价
12.3重要设备费用估算 单位：万元
序号
设备名称
单位
数量
单价
总价
1
格栅（GSHZ-500-2500/5）
台
1
6.50
6.50
2
污水提高泵(WQ300-11-18.5)
台
3
2.35
7.05
3
气浮设备
套
1
39.8
39.8
4
罗茨风机（HSR200）
台
3
7.35
22.05
5
带式压滤机（DY）
台
1
25.0
25.0
6
污泥外排泵(流量300 m3/h，扬程13m)
台
2
1.68
3.36
7
污泥回流泵(流量300 m3/h，扬程13m)
台
2
2.45
4.90
8
刮泥机（周边传动）
台
1
18.9
18.9
9
微孔曝气软管
米
2500
0.005
12.5
10
组合填料
方
2500
0.013
32.5
11
管道阀门
批
1
22.20
22.20
12
配电
套
1
11.80
11.80
13
加药装置
套
1
3.80
3.80

小计
210.36

12.4土建费用估算 单位：万元
序号
建(构)筑物名称
规格尺寸
单位
数量
单价
总价
1
调节池
22.0m×10.0m×3.0m
m3
660
0.05
33.0
2
曝气池
40.0m×22.0m×5.0m
m3
4400
0.045
198.0
3
二沉池
φ23m×4.5m
m3
1868.7
0.045
84.10
4
污泥浓缩池
10.0m×6.0m×3.0m
m3
180.0
0.045
8.10
5
污泥脱水机房
5.0m×11m
m2
55
0.05
2.75
6
操作间、风机房
20.0m×5.0m
m2
100.0
0.08
8.00
7
设备基本
气浮设备、风机、水泵

3.53

小计
337.48

12.5投资费用总估算
工程投资费用综合估算表 单位：万元
序号
工程费用名称
金额
(一)
建设项目工程直接费
1
土建工程费
337.48
2
工艺设备费
210.36
3
安装费
63.11
4
运送费
14.35

工程直接费小计
625.3
(二)
工程独立费

1
设计费：(一)×4.5%
28.14
2
调试费：(一)×3%
18.76

独立费小计
46.90
(三)
税收(一)＋(二)×5.5％
36.97

工程投资费用总计
709.17
十三、污水解决运营费用估算
废水解决运营费用重要涉及电费、人工费、药剂费、折旧费和维护保养费等。
废水解决费用估算阐明：
1）依照国家关于规定，工程年折旧费按工程直接费4.8％计算。
2）维修保养费按折旧费20％计取。
3）污泥脱水凝聚剂PAM耗量按干污泥量0.8％计，每kg固体PAM费用以30元计。
4）电费以0.5元/kW·h计。
13.1 电费
设备总装容量：400.45kW，实耗：255.95kW，每度电按0.5元计，则解决1m3污水电费为
E1＝255.95×24×0.50÷13000＝0.24元/m3
13.2 药剂费
本解决工艺需投加药剂，PAM投加量约为1.0mg/L，价格约为30元/kg；硫酸亚铁投加量为300 mg/L ，价格为0.5元/kg ；
每吨水费用为：
E2=1.0×10-3×30+300×10-3×0.5=0.18元/m3
13.3 人工工资
定员7人，平均工资1000元/月.人，则解决每吨废水需人工费用为：
E3＝7×1000÷30÷13000＝0.02元/m3
13.4 运营费用
0.24+0.18+0.02=0.44元/m3污水

十四、方案阐明
14.1 本方案投资估算中未涉及：工程地质勘察费、工程监理费、工程开工费、厂地绿化费、道路硬化费、验收监测费和在线监测装置等费用。
14.2 本方案工期不涉及开工手续办理所需时间、厂方或管理部门考察所需时间、环境监测部门至环保管理部门批文所需时间。

十五、项目管理与责任
15.1施工组织机构及人员安排
本工程中我公司将实行项目法管理，筹划设一种项目经理部。项目经理部将严格按项目管理法规定运作，实行项目经理负责制。项目经理部下设工程技术组、质量安全组、工程测量组、文明施工组、财务会计组、筹划经营组、施工管理组、材料供应组、机械设备组、后勤供应组等部门。
项目经理部下设土建施工队、设备安装队、材料实验室、电气维护班、综合队；各专业队将组织配备恰当生产班组，涉及砼工、瓦工、土方工、木工、铁工、水工、电工、焊工、钳工、机修工、栅工等专业班组；还设立宣传、医疗、卫生、纠察等后勤人员。
本工程中我公司将组织足够技术力量和施工力量投入，保证工程按业主原则和规定完毕。
15.2现场施工组织构造图
现场项目经理部

项目经理部

项目副经理
总工程师

质量安全组
文明施工组
工程测量组
财务会计组
工程技术组
后勤供应组
机械设备组
施工管理组
材料供应组
筹划经营组

土建施工队
设备安装队
电气维护班
综合队
材料实验室

15.3各部门职责
（1）项目经理职责
a、全面负责本项目施工组织,对工程质量、安全、工期等施工全过程负责；
b、主管财务会计组及筹划经营组工作；
c、认真贯彻执行公司、项目部各项工程原则、制度和指令；
d、组织建立和实行现场质量、监控体系、安全保证体系，保证正常运作；
e、认真组织贯彻施工组织设计实行与调节,保证达到合同规定各项指标;
f、负责通过各种形式对参加项目施工全体人员实行经常性质量和安全教诲。
（2）项目副经理职责
a、协助项目经理搞好工地现场施工管理工作，详细负责施工进度筹划和现场施工调度工作；
b、主管现场施工组、材料供应组、机械设备组，分管后勤供应组工作；
c、负责施工现场寻常各项行政事务及对外沟通联系工作。
（3）项目总工程师职责
a、协助项目经理组织建立现场质量保证体系，保证其正常运营；
b、主持编制本项目各项详细工程施工组织设计和施工方案；
c、主管工程技术组、质量安全组、工程测量组、分管文明施工管理工作。
（4）工程技术组职责
a、全面负责工程项目技术管理和质量控制工作；
b、组织施工现场技术监控、施工测量、工程实验；
c、负责组织本项目施工技术交底工作，进一步现场检查技术工作开展状况，掌握第一手材料；
d、工程施工严格按设计规定和合同规定技术规范、原则进行，参加组织隐蔽工程验收工作。
（5）质量安全职责
a、对工程项目施工质量负全面监督检查责任；
b、负责项目工程质量、安全管理,做好寻常质量检查控制、安全监督管理；
c、参加施工各层次技术安全交底，检查、督促施工人员做好工序自检、交接检查；
d、参加分项、隐蔽工程验收、质量级别检查评估，对质量检查评估资料，质量保证资料进行认真检查、复核；
e、做好各类技术资料整顿工作，协助对质量事故调查、上报和处置；
f、负责工程竣工资料汇编整顿工作。
（6）工程测量组职责
a、负责施工现场测量、放线、复测工作；
b、负责提交竣工测量资料。
（7）文明施工组职责
a、负责现场文明施工管理工作，严格遵守关于国家、地区关于文明施工管理规定；
b、负责监督现场工地围蔽、振动控制、噪音控制、空气污染（防尘）、水质污染、路况维护、路面卫生、工地卫生等环保文明施工工作。
（8）财务会计组职责
a、负责负责项目工程资金划拨、调配工作；
b、负责项目工地工人工资、奖金发放工作。
（9）筹划经营组职责
a、负责工程合同、预结算、筹划、记录管理工作。
b、依照施工进度筹划对工程量进行复核和监督，提供工程重要材料需求总量、配套设备及外构件数量。
c、负责贯彻本项目合同条款,满足合同规定，并对关于部门进行合同交底。
d、负责按照合同工期规定，协调均衡施工，保证工程按筹划完毕。
e、负责对劳务分承包方和工程分承包方施工期监督管理工作。
f、根据《施工组织设计》、《项目质量筹划》和《施工方案》编制月度生产筹划上报公司。
（10）施工管理组职责
a、负责现场施工管理工作，负责按图施工，按工程总进度筹划规定完毕分项工程施工进度。
b、搞好现场增长工程量签证工作。
（11）材料供应组职责
a、按施工筹划规定编制材料采购供应筹划，建立材料台帐。
b、负责材料采购、验收、标记管理，做好材料调拨工作。
c、分别对制造厂家提供产品进行分类、标记、贮存和维护，一经发现不合格产品或丢失、损坏、变质产品应及时上报公司并做好记录。
d、参加竣工工程验收，协助完毕工程验收交付。
（12）机械设备组职责
a、负责项目部机械设备进退场工作，制定机械设备使用筹划。
b、负责实行对项目部所属机械管理，对施工现场设备组织检查，对检查不合格设备，应令其停止使用并予以标记，保证工程能顺利进行。
c、负责施工机械设备维修管理工作。
（13）后勤供应组职责
a、负责工地现场宣传、职工医疗、卫生保健工作。
b、负责工地现场保卫、纠察工作。
十六、质量保证办法
16.1质量目的
为了保证优质目的实现，除建立、健全一套完整、强有力质量监督网外，还
要建立一整套全面质量管理制度，来保证工程质量和进度，保证各项检查验收工作顺利进行。
配备专职检查人员，制定相应岗位责任制，明确各人职责，奖罚分明，对各施工
队做好协调、控制、检查、监督工作，保证建立质量体系正常运转和质量管理制度贯彻。
施工中，贯彻以“防止为主”方针，使工程每个分部、分项，每道工序均有
筹划、有原则、有秩序地进行，防患于未然，使施工过程完全处在受控状态，尤
其是容易浮现质量问题部位、工序。施工前技术人员预见性地制定防止办法，
并规定工长对施工人员进行交底，并做好相应记录。在项目班组内完善自检制度，做到有办法、有检查
