消防综合重点工程核心技术标.doc

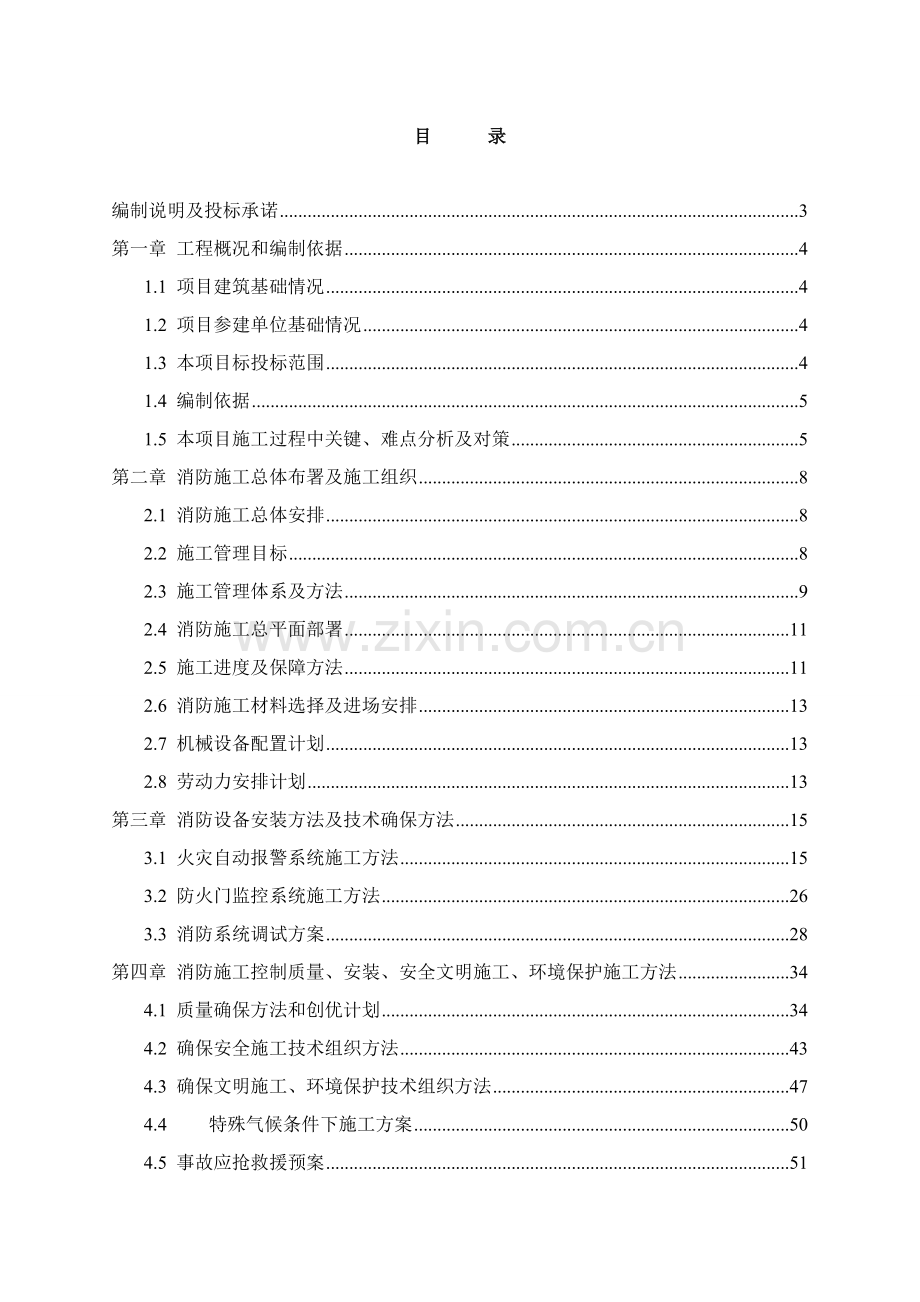

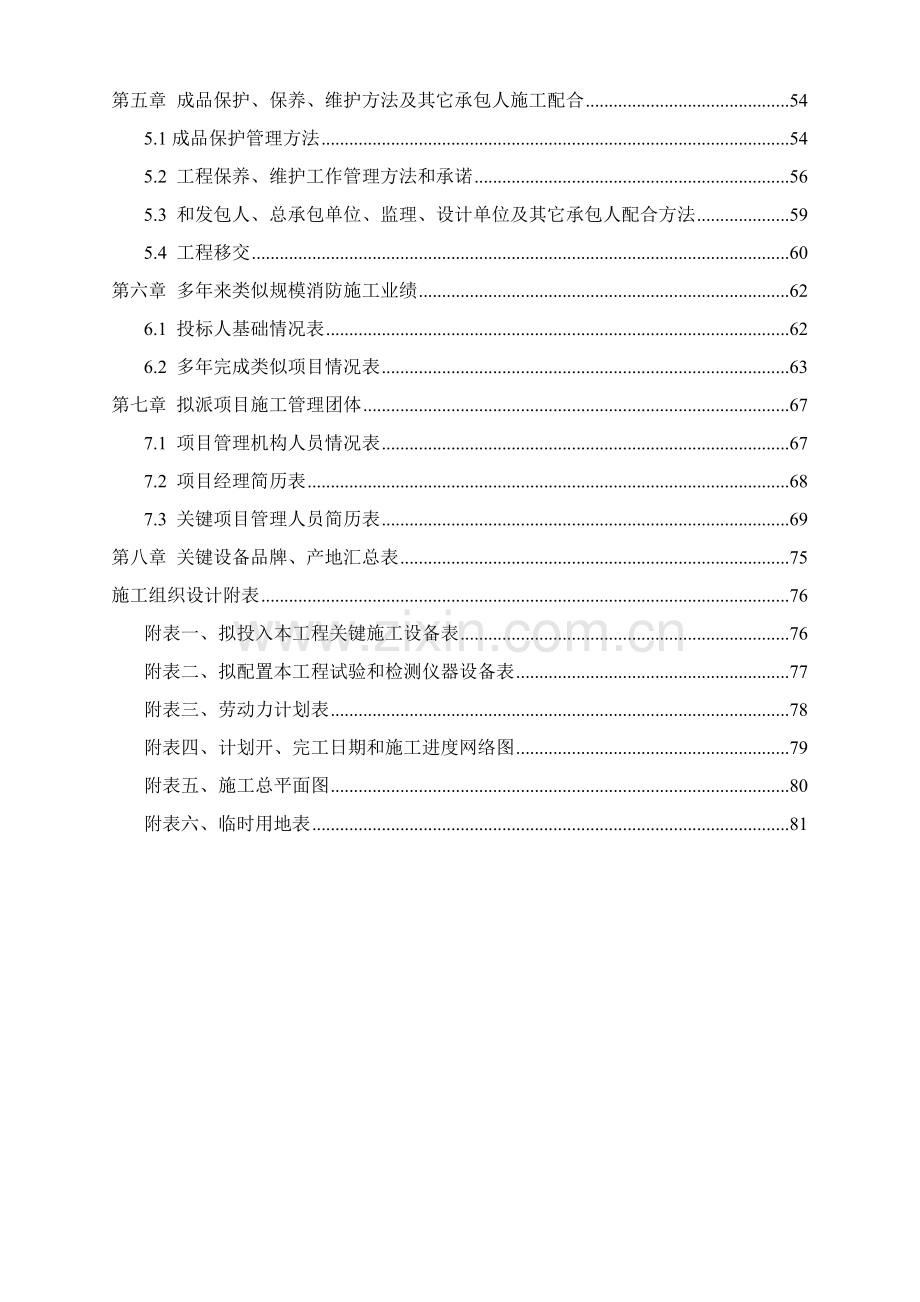

目 录编制说明及投标承诺3第一章 工程概况和编制依据41.1 项目建筑基础情况41.2 项目参建单位基础情况41.3 本项目标投标范围41.4 编制依据51.5 本项目施工过程中关键、难点分析及对策5第二章 消防施工总体布署及施工组织82.1 消防施工总体安排82.2 施工管理目标82.3 施工管理体系及方法92.4 消防施工总平面部署112.5 施工进度及保障方法112.6 消防施工材料选择及进场安排132.7 机械设备配置计划132.8 劳动力安排计划13第三章 消防设备安装方法及技术确保方法153.1 火灾自动报警系统施工方法153.2 防火门监控系统施工方法263.3 消防系统调试方案28第四章 消防施工控制质量、安装、安全文明施工、环境保护施工方法344.1 质量确保方法和创优计划344.2 确保安全施工技术组织方法434.3 确保文明施工、环境保护技术组织方法474.4特殊气候条件下施工方案504.5 事故应抢救援预案51第五章 成品保护、保养、维护方法及其它承包人施工配合545.1成品保护管理方法545.2 工程保养、维护工作管理方法和承诺565.3 和发包人、总承包单位、监理、设计单位及其它承包人配合方法595.4 工程移交60第六章 多年来类似规模消防施工业绩626.1 投标人基础情况表626.2 多年完成类似项目情况表63第七章 拟派项目施工管理团体677.1 项目管理机构人员情况表677.2 项目经理简历表687.3 关键项目管理人员简历表69第八章 关键设备品牌、产地汇总表75施工组织设计附表76附表一、拟投入本工程关键施工设备表76附表二、拟配置本工程试验和检测仪器设备表77附表三、劳动力计划表78附表四、计划开、完工日期和施工进度网络图79附表五、施工总平面图80附表六、临时用地表81编制说明及投标承诺我企业将集中、抽调一批含有丰富深化设计和施工管理经验，责任心强优异专业人员，组成“前滩中心34号地块（除桩基）工程消防工程项目经理部(以下简称项目部),代表我企业直接对施工现场进行统一管理。同时，本企业将在人力、机械、材料、资金、后勤等方面对该工程给予关键支持，确保施工一切需要。本企业将对工程质量、施工进度、施工安全、文明施工、环境保护等严格实施目标管理责任制。我们承诺以下：1. 质量承诺我们将充足了解、体会建筑师设计意图，从安全、经济、美观三者并重考虑，努力争取经过我们共同努力，把建筑师设计意愿、灵感、发明性淋漓尽致地表现出来。我们将确保此次招标范围内全部工程一次性验收合格率100%，确保达成上海市优质工程“白玉兰”奖标准。本企业郑重承诺，如因本企业原因未达成上述标准，同意支付完工结算价3%金额作为质量违约金。2. 进度承诺本企业承诺在协议工期内完成招标范围内全部量，总工期为180日历天，如因本企业原因不能按期完成，总工期每延误一日历天支付结算造价万分之三违约金。3. 安全承诺本工程安全目标为:杜绝重大安全事故,将月轻伤频率控制在 0.1%以下。确保施工安全,无伤亡、无火灾、无中毒、无坍塌及其它事故。施工进场前和总包签署安全生产责任协议书。4. 文明施工、环境保护承诺本企业承诺在全部施工过程中确保施工区无废水、无废渣，立即清理垃圾，做到“工完场地清”，确保达成上海市级文明工地标准。施工进场前和总包签署文明施工责任协议书。5. 项目经理在岗承诺本企业承诺，项目经理在本工程工地工作时间达成 90%，不兼职其它工程任何职务，若项目经理未经请假私自离开，累计发生三次(含三次)以上，则招标人有权通知本企业对此项目经理进行撤换，并向建设单位负担人民币 10000 元/次违约金，未经发包人许可，不随意更换项目经理和相关技术管理人员。上海石化消防工程10月18日第一章 工程概况和编制依据1.1 项目建筑基础情况本工程在三林镇 107 街坊 1/32 丘，地上共 3 幢，其中2 栋为住宅，住宅A：地上33层，建筑面积：30272.99m2；住宅B：地上 33 层，建筑面积：30504.69m2；一栋办公楼，地上21 层，建筑面积：39841.00m2；地下室：3 层，建筑面积：42767.98m2。1.2 项目参建单位基础情况建设单位：上海前滩实业发展设计单位：同济大学建筑设计研究院（集团）总包单位：中建三局集团代理机构：上海百通项目管理咨询1.3 本项目标投标范围此次招标范围为:办公楼、住宅楼及变电站等消防报警、消控中心工程等。依据图纸设计、技术规范要求，深化设计、测试、安装、检测、验收、维护保养消防报警工程以下内容：A. 供给及安装智能型自动及手动火灾报警系统包含和各机电系统之相关消防联动控制设备。（除火灾报警系统桥架、线槽由总承包单位完成）B. 供给及安装消防专用通讯系统。C. 供给及安装非紧急电源切除及应急电源强制转换系统。D. 供给消防紧急广播切换信号。(广播系统由弱电单位供给及安装)E. 供给及安装消防联动控制柜。F. 供给及安装图形显示装置。G. 供给及安装防火门监控系统。H. 除总包安装电动末端试水阀和自动末端试水装置外，自动末端试水系统主机、管线及其连接均在本承包单位工程范围内（本系统在投标时依据招标图纸结合规范进行深化后报价）。I. 供给及安装防排烟系统联动控制设备及管线等。J. 供给及安装防火卷帘联动控制系统。本承包单位须提供继电器，无电压接点于防火卷帘控制器内，作为供防火卷帘下降控制及状态回馈信号，由无电压接点至消防控制中心线路由本承包单位负责供给及安装。K. 火灾自动报警系统所需电源由总承包单位提供，强电电源配电箱以后线路、UPS 及其它设备由本分包单位负责，本分包单位需和强电系统配合协调工作。L. 负责工程范围内全部系统线管及终端盒、金属软管等供给和安装。M. 供给及安装报警设备接地至环网上。N. 供给及安装配电箱引出供火灾报警设备机柜配电回路。O. 消控中心开关、一般插座、照明及其配管配线，由总包提供及安装。P. 提供电梯系统所需火灾自动报警系统信号至电梯机房各台电梯控制箱旁，并安装和之联动无电压接点，使电梯迫降至首层。无机房电梯至电梯井道内电梯控制箱旁指定位置。Q. 提供联动控制信号打开疏散通道上由门禁系统控制门、速通门，并打开停车场出入口挡杆。1.4 编制依据1) 业主提供招标文件和招标图纸2) 国家相关设计施工规范：类别名 称编号国家标准建筑设计防火规范GB50016国家标准火灾自动报警系统设计规范GB50116国家标准消防联动控制系统GB16806-国家标准消防联动控制设备通用技术条件GB140-国家标准汽车库、修车库、停车场设计防火规范GB50067-国家标准火灾自动报警系统施工及验收规范GB50166国家标准电气装置安装工程施工及验收规范GB50254-5025996国家标准建筑电气工程施工质量验收规范GB503030-国家标准火灾报警探测器通用技术条件GB4717-地标民用建筑电气防火设计规程DG/TJ08-2048-地标住宅小区安全技术防范系统要求DB31/294-国家标准建筑消防设施维护管理GB25201-1.5 本项目施工过程中关键、难点分析及对策1.5.1 现场施工单位多，关系复杂，协调工作难度大分析：前滩中心34号地块（除桩基）工程消防工程设备采购及安装工程几乎和全部参与工程建设单位全部有工程衔接，所以，组织、协调、管理工作难度极大。拟采取处理措施：本企业将在业主、总承包单位和监理工程师统一指挥下，在总施工综合进度计划控制下，主动发挥主观能动性，根据统一施工布署进行施工。1.5.2 施工面大，进度展开后收尾工作量大分析：本项目现有住宅，又有办公楼，还有三层建筑面积很大地下室。各栋各区域施工进度计划同时少改变多，施工面展开必需紧跟总承包单位进度推进，各施工面轻易分散，难以形成流水作业，造成后续难以收拢。拟采取处理措施：加强和总承包单位沟通，参与定时举行进度协调会，掌握其它专业分包施工进度和施工面展开情况，主动主动配合总承包进度展开面。做好事先整体控制和调试方案设置，做到分段施工界面清楚；紧抓施工质量，做到工序合格，成品保护工作落实到位，为后续接续和调试工作开展提供保障。1.5.3 探测器一些情况下安装不符合规范分析：因为美观等原因，可能业主方会对探测器安装位置提出不合理要求。拟采取处理措施：在满足规范要求情况下，尽可能满足业主方单位要求，要求不合理时，果断根据规范施工，同时做好解释沟通工作。1.5.4 现场住宿、办公场地有限分析：本项目现场可用于各分包住宿、临设搭建空间有限，前期总承包土建单位人员众多，无法安排出足够房间用于各分包施工班组住宿和管理人员办公，后期且因为项目中有一幢办公楼，精装修单位将在后期进场施工，装饰单位工人量众多。也难于安排出供分包施工使用住宿和办公场地。拟采取处理措施：在充足踏勘现场情况下，结合总承包管理要求，在适宜位置租用住人集装箱用于办公和工人住宿，工人三餐和总承包单位食堂搭伙。1.5.5 成品保护工作量大分析：根据本企业经验，手报、探测器、信息模块、线缆、音箱及广播喇叭安装完成以后，因为偷窃、丢失情况十分严重。拟采取处理措施：1、总包方、分包方需要编制具体成品保护计划，提出有效成品保护处理措施，各方认真实施，同时我方及总包方加强检验，对关键问题认真分析原因，找四处理措施。处理措施2：推迟以上设备安装时间。1.5.6 其它机电设备难以按时交装，比如：电梯。分析：因为多种原因，进度可能受到影响。拟采取处理措施：总包方、监理方、业主方需要编制具体施工进度计划，各方认真实施，同时总包方加强检验，对影响进度关键问题，提出有效处理措施。1.5.7 调试工作技术含量高、难度大、工期担心拟采取处理措施：现场配置合格、数量充足技术人员，由项目部编制具体调试计划、调试进度计划，人员配置计划，其它专业配累计划，报批经过后，严格实施。第二章 消防施工总体布署及施工组织2.1 消防施工总体安排2.1.1 总体施工程序2.1.1.1 施工工序总标准(1) 在同一空间内，先施工消防水系统，后施工火灾自动报警系统，若施工中电管和水管交叉，应在确保要求情况下，电管给水管让出管路。(2) 按子系统进行系统调试，按子系统进行中间并验收。2.1.1.2 施工总体程序(1) 优异行现场部署，组织人力，机具现场，组织施工图纸会审，编制施工组织设计和项目质量计划进行材料设备进场验收。(2) 对预留、预埋等进行清理及检验验收。(3) 电缆桥架安装，火灾自动报警系统布线。(4) 配合后期工程安装火灾报警探头等，系统调试运转及省消防部门验收，完工清理，交工验收。(5) 工程完工验收后保修、回访。2.1.2 总体施工要求根据业主提供图纸和规范，图案，组织相关人员进行会审，查对各专业之间是否有矛盾，查对无差错和遗漏。设备配件及部分材料选型，要报业主同意，选择专业制造商由业主认可。各类材料必需有出厂合格证、材质证实及国家相关检验机构试验检测，准用证等文件。进场后，项目组应严格根据物资采购工程程序检验和试验工作程序进行检验。在装修阶段，安装和土建，装饰加强联络，排出具体作业计划，严格实施施工程序，避免因工序不妥进行返工，并注意相互间成品保护。消防工程，应在当地消防局地检验监督下进行施工，并在其验收合格后方可投入使用。2.2 施工管理目标2.2.1 施工质量目标消防一次验收合格率100%。确保达成上海市优质工程“白玉兰”奖标准。2.2.2 工期目标消防工程：计划施工总工期为180日历天。2.2.2 安全、文明施工目标达成上海市安全文明工地评定标准；配合总包单位取得上海市安全文明标化工地。2.3 施工管理体系及方法2.3.1 计划管理内容和要求分包进场30天内依据总进度计划具体编制各类衍生计划，包含物资进场计划、采购计划、方案编制计划、深化设计计划、材料报审及进场计划、管控计划。依据工程总体进度计划和总体施工组织设计安排，本企业进场10日内编制本专业施工项目标二级、三级进度计划上报总包，并在三级计划上反应出资源投入情况 ，以确保项目施工均衡进行。本企业必需依据总承包单位编制总体进度计划具体编制分包进度计划、月、周进度计划，月进度计划于每个月底之前、周进度计划于每七天四之前上报总承包计划协调部。分包进度计划包含相关单位工序衔接、工作界面移交等要求，须在计划中具体说明。在施工组织实施当中，严格根据计划表中时间节点完成各项任务。将计划阶段目标分解细化至每七天、每个月，确保总体进度控制计划按时实现。日报周报于每七天五10 点前上报到总包计划协调部，月报于每个月最终一天早晨10 点上报到总包计划协调部。2.3.2 施工现场管理1. 施工中各施工单位必需认真做好本单位所负责施工区段现场卫生和因施工造成责任区域周围环境卫生清理，必需做到随干随清，日干日清，违者按协议约定条款处罚。2. 楼内建筑垃圾要立即清理，不准从楼上直接向楼下抛扔石块垃圾等，天天收工前将楼内垃圾统一搜集并运到楼外指定堆放地点，违者按协议约定条款处罚。3. 安全网架设符合业主、监理统一要求和规范要求，违者按协议约定条款处罚。4. 临时电架设要符合规范和规程要求，电门箱上锁，且要有专员负责，一机一闸一保护且要有对应配电系统图，违者按协议约定条款处罚。5. 施工现场实施封闭管理，各主体承包单位要设置门卫，统一着装，不许可闲杂人员随便进入工地，外来人员出入现场要登记，有专员接待，必需佩戴安全帽，违者按协议约定条款处罚。6. 工地必需按要求悬挂相关标识牌，如设置广告牌，必需经过业主同意，由业主统一安排，违者按协议约定条款处罚。7. 楼梯口、电梯楼、预留洞口等易坠落部位要设围栏防护，不然按协议约定条款处罚。8. 危险部位要设警示牌或警示灯，违者按协议约定条款处罚。9. 施工现场生产区内不准晾晒衣服，违者按协议约定条款处罚。2.3.3 工序移交管理1. 移交方向接收方移交部位已经过交接检或验收，而且资料完善，各方已签认。2. 双方移交前应确定移交时间、内容、参与人员。3. 移交清单或协议内容包含有：1) 移交工作面范围、时间（如数次移交，应在移交清单或协议中注明）；2) 移交工作面实际情况；3) 必需包含高程（标高）、坐标、轴线、预留洞口、预埋件、构件位置、机械设备定位等复核证实；4) 需要移交方或接收方协调事宜；5) 确定水、电、气接口及结算方法；6) 成品保护；7) 资料移交；8) 其它未尽事宜（如中间交接图纸，移交检验统计等）。4. 移交单位在己方签认或确定技术资料（包含设计施工图、技术核定单、技术交底、会审纪要、读图纪要回复等）基础上，依据接收单位整改意见要求，无条件限期整改完成。当移交单位对整改意见整改超出限期，或经接收单位再次对整改意见复核不符合要求时，由此引发后果由移交单位负全责。5. 当移交清单或协议签认后，或未按协议提供书面复核数据、整改意见，或接收单位在未进行移交清单签认前面施工，则全部视为移交单位所移交内容符合设计要求，由此引发后果由接收单位负责。6. 移交单位和接收单位移交清单或协议签认时，有必需时应提前通知业主或监理进行见证。7. 接收单位将移交清单或协议、协议要求书面复核数据、整改意见作为附件和进场前期资料一同报送监理单位，经监理单位同意，方能进行施工。对于移交清单或协议，建设单位和监理单位只对其双方签认进行确定，不对其具体内容进行确定，不负担接收单位对其本身缺点所应负担责任。8. 分包单位完成工作，并经过交接检验收后，把资料移交总包单位或建设单位指定单位。2.4 消防施工总平面部署依据本标段地形、地质条件及现场实际条件，进行本标段施工场地总平面部署。在具体部署中，利用现有施工场地条件，合理布局，统筹安排，便于安全生产、生活方便，确保各施工时段内施工均能正常均衡有序进行。临建设施部署标准上努力争取合理、紧凑、节省、经济实用，方便管理，确保施工期间各项工程能合理有序，安全高效地施工。本工程用水关键为生活用水，用量比较小，拟从土建总包单位取水点直接取水，相关费用协商确定。依据本工程特点，每个单体建筑旁均安装电表箱，电源从土建总包单位配电箱处接引。从电表箱至每个配电箱线路采取电缆接引。 拟在地下室一层，靠近车道出口轴交FG轴处，设置施工作业场地，场地大小和部署将依据现场情况作对应调整。详见施工组织设计附表，“附表五 施工总平面图”。2.5 施工进度及保障方法2.5.1 施工进度计划安排本企业对本工程自报工期为180日历天。施工进度和总包进度相协调，完工日期和总承包协议完工日期一致，并满足甲方总进度计划要求，实际开工日期以发包方发出书面通知为准。消防工程施工进度计划，详见施工组织设计附表“附表四 计划开、完工日期和施工进度网络图”。注：施工进度表内消防各节点实际进度计划，将在进场后依据业主、总包要求进度计划进行调整，但总工期目标不变。2.5.2 工程进度管理方法(1) 严格实施已经上报且经过监理、业主代表审核同意进度计划，对于进度不实施建设单位总进度，对后续工作产生影响，扣罚管理费按协议约定条款处罚；(2) 按总进度计划各单位制订周作业计划，连续两周未完成周计划，影响到总工期时，按施工协议相关条款实施。(3) 因劳感人员组织不力，工程材料和施工机具设备、周转材料等组织不到位，而影响工程进度或对其它施工单位进度造成影响，扣罚管理费按协议约定条款处罚。(4) 必需按建设单位统一布署，确保外协单位立即进场，提供合理工作面，对有意不实施建设单位要求单位扣罚管理费按协议约定条款处罚；(5) 必需根据业主相关要求按时上报月进度报表等相关资料，违者扣罚管理费按协议约定条款处罚。2.5.3 施工进度确保方法(1) 为了确保施工进度和施工工期，使安装配合跟上土建进度要求，项目部将配置精强施工技术人员管理人员，立即编制施工方案，编制施工进度。做好施工前准备工作及和各其它单位协调工作，准备材料机具,做好前期临设工作，调配劳动力，做好内外施工协调工作，做好施工质量和安全生产管理工作。(2) 施工前全方面具体熟悉设计施工图及相关技术质量要求，在设计单位技术交底下严格做到按图施工，按技术质量验收规范要求施工，如有改动必需征求业主意见，确保本工程质量。(3) 该工程工期短，施工面广，工作量大，施工时要在确保安装质量前提下确保总工期，确保安装工程总计划进度实现。将采取工程施工总进度计划来控制进度。严格控制计划节点按时完成，并依据工程节点编制计划，化整为零,同时组织多系统、多层面、多区段同时施工，同时要求各施工队，各班组分片、分块包干完成具体安装任务，具体确保每一个节点目标实现，确保整体工期完成和满足质量标准。(4) 该工程消防系统调试将是一个难点，为有效地确保工期，我方总结多年大型施工经验，报警系统调试将打破常规，我方将派出专业经验丰富调试工程师，在设备安装前进驻现场，分析工程中可能出现多种问题。在调试中，采取单步调试同安装同时进行，联动按独立防火分区合格后，再总体联动方案组织施工，并做好统计，达成缩短工期目标。(5) 加强对材料、设备、机具等进场计划控制，利用我方多年来建立起来采购体系，充足利用市场信息，杜绝避免因材料进场时间和质量延误而造成误工，进而造成施工工期延长。(6) 对劳动力安排必需满足工程进度，尤其对熟练工人要做到合理安排，开展施工流动“质量、安全、文明、工期”小红旗活动，充足调动每一个人主动性、发明性。严格遵照工程进度计划进行施工，如其它外部原因影响工期，必需加班加点赶上工程要求。从各方面确保消防系统工程在确保质量前提下以最快工程进度进行施工。(7) 严格实施施工现场安全生产防火保卫工作制度，施工现场动火尤其在装饰阶段要严格按防火制度分别办理动火许可审批续。(8) 加强和总包单位、各分包单位之间协调工作，见缝插针，尽可能做到合理交叉作业，即能缩短安装工程工期，又能缩短其它内容工期，从而有利于确保总工期实现。(9) 充足做好资金准备工作，确保本工程资金专款专用外，我企业在短期内投入一定额度资金，确保施工工期顺利完成。2.6 消防施工材料选择及进场安排2.6.1 材料供给我单位在长久施工中，有一批材料质量可靠、信誉高供给商，可确保本工程材料质量。2.6.2 使用计划在进入工地后，先仔细查对现场，查阅图纸，进行技术交底，确定图纸设计符合现场施工条件后，再提材料计划，确定材料供给厂商。每批材料全部要审核、同意后方可由材料员联络采购。采购全过程严格根据企业材料采购制度实施。每批材料采购量要能确保30天左右使用，项目部应熟读图纸，合理安排施工，避免材料在现场长久堆放。2.7 机械设备配置计划2.7.1 拟投入关键施工机械设备情况详见：施工组织设计附表“附表一拟投入关键施工机械设备表”。2.7.2 拟配置本工程试验和检测仪器设备情况详见：施工组织设计附表“附表二 拟配置本工程试验和检测仪器设备表”。2.8 劳动力安排计划2.8.1 劳动力组织安排(1) 依据工程项目标施工进度安排，在施工技术水平确保前提下，合理投入劳动力，确保人力资源最大程度利用。依据本企业质量程序文件要求，从企业合格劳务人员中精选含有长久类似工程施工经验施工队伍，确保满足实际生产需要，满足施工工艺要求。(2) 在企业内择优选择优异技工充实扩大，工种齐全、专业配套、技术结构合理、主辅搭配合适，人员要求岗位技能熟练质量意识强，协作精神好，吃苦耐劳，作风正派，经过培训，持证上岗。(3) 非技术工种可在社会务工人员中录用。非技术工种人员要求身体健康、遵纪遵法，有在建筑安装工地务工经历，有配合技工作业基础技能和安全生产知识。(4) 配置劳动力按计划分批进场。2.8.2 劳动力计划表详见：施工组织设计附表“附表三、劳动力计划表”。第三章 消防设备安装方法及技术确保方法依据招标文件和图纸，本项目标关键施工方法包含到火灾报警系统、防火门监控系统、消控中心工程、末端试水装置系统工程。3.1 火灾自动报警系统施工方法3.1.1 火灾自动报警系统电气管路敷设3.1.1.1 通常要求(1) 火灾自动报警系统布线，应符合现行国家标准电气装置工程施工及验收规范要求。(2) 火灾自动报警系统布线时，应依据现行国家标准火灾自动报警系统设计规范要求。对导线种类、电压等级进行检验。 (3) 敷设在多尘或潮湿场所电线保护管、管口及其各连接处均应密封。(4) 当线路暗配时，电线保护管宜沿最近路线敷设，并应降低弯曲。埋入建筑物、构筑物内电线保护管和建筑物、构筑物表面距离不应小于15mm。(5) 进人落地式配电箱电线保护管，排列应整齐，管口宜高出配电箱基础面50mm80mm。(6) 电线保护管不宜穿过设备或建筑物、构筑物基础；当必需穿过时，应采取保护方法。(7) 电线保护管弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径10%。(8) 电线保护管弯曲半径应符合下列要求： 当线路明配时，弯曲半径不宜小于管外径6倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径4倍。 当线路暗配时，弯曲半径不应小于管外径6倍；当埋设于地下或混凝土内时，其弯曲半径不应小于管外径10倍。 当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒位置应便于穿线： 管长度每超出30m，无弯曲。 管长度每超出20m，有1个弯曲。 管长度每超出15m，有2个弯曲。 管长度每超出8m，有3个弯曲。1. 垂直敷设电线保护管遇下列情况之时，应增设固定导线用拉线盒： 管内导线截面为50mm2及以下，长度每超出30m。 管内导线截面为70mm295mm2，长度每超出20m。 管内导线截面为120mm2-240mm2，长度每超出18m。(9) 三相或单相交流单芯电缆，不得单独穿于钢管内。(10) 不一样回路、不一样电压等级和交流和直流电线，不应穿于同一管内；同一交流回路电线应穿于同一金属导管内，且管内电线不得有接头。3.1.1.2 电管敷设(1) 潮湿场所和直埋于地下电线保护管，应采取厚壁钢管或防液型可挠金属电线保护管；干燥场所电线保护管宜采取焊接钢管或可挠金属电线保护管。(2) 钢管内壁应作防腐处理。明配时应刷防火涂料，当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内钢管外壁应涂两道沥青；采取镀锌钢管时，锌层剥落处应涂防腐漆。设计有特殊要求时，应按设计要求进行防腐处理。(3) 钢管不应有折扁和裂缝，管内应无铁屑及毛刺，切断口应平整，管口应光滑。(4) 钢管连接应符合下列要求： 采取螺纹连接时，管端螺纹长度不应小于管接头长度1/2；连接后，其螺纹宜外露2扣3扣。螺纹表面应光滑、无缺损。 采取套管连接时，套管长度宜为管外径1.5倍3倍，管和管对口处应在套管中心。套管采取焊接连接时，焊缝应牢靠严密；采取紧固螺钉连接时，螺钉应拧紧；在振动场所，紧固螺钉应有防松动方法。 镀锌钢管和钢管应采取螺纹连接或套管紧固螺钉连接，不应采取熔焊连接。 钢管连接处管内表面应平整、光滑。 安装电器部位应设置接线盒。3.1.1.3 钢管和盒(箱)或设备连接应符合下列要求：(1) 暗配黑色钢管和盒(箱)连接可采取焊接连接，管口宜高出盒(箱)内壁3mm5mm，且焊后应补涂防腐漆；明配钢管或暗配镀锌钢管和盒(箱)连接应采取锁紧螺母或护圈帽固定，用锁紧螺母固定管端螺纹宜外露锁紧螺母2扣3扣。(2) 当钢管和设备直接连接时，应将钢管敷设到设备接线盒内。(3) 当钢管和设备间接连接时，对室内干燥场所，钢管端部应设可挠金属电线保护管后引入设备接线盒内，且钢管管口应包扎紧密；对室外或室内潮湿场所，钢管端部应增设防水弯头，导线应加套保护软管，经弯成滴水弧状后再引入设备接线盒。(4) 和设备连接钢管管口和地面距离宜大于200mm。3.1.1.4 钢管接地连接应符合下列要求(1) 当镀锌钢管采取螺纹连接时，连接处两端应焊接跨接接地线或采取专用接地线卡跨接。(2) 镀锌钢管或可挠金属电线保护管跨接接地线宜采取专用接地线卡跨接，不应采取熔焊连接。3.1.1.5 明配管要求(1) 明配钢管应排列整齐，固定点间距均匀，安装牢靠；在终端、弯头中点或、柜、台、箱、盘等边缘距离150mm50Omm范围内设有管卡，中间直线段管卡间最大距离应符合下表要求。表：管卡间最大距离敷设方法导管种类导管直径(mm)1520253232405060652以上管卡间最大距离(m)支架或沿墙明敷壁厚2mm刚性钢导管1.52.02.52.52.5壁厚2mm刚性钢导管1.01.52.0-刚性绝缘导管1.01.51.52.02.03.1.1.6 金属软管敷设(1) 钢管和消防电气设备、器具间电线保护管宜采取金属软管或可挠金属电线保护管；金属软管长度在消防工程中小于1.2m。(2) 金属软管应敷设在不易受机械损伤干燥场所，且不应直埋于地下或混凝土中。当在潮湿等特殊场所使用金属软管时，应采取带有非金屑护套且附配套连接器件防液型金属软管，其护套应经过阻燃处理。(3) 金属软管不应退绞、松散；中间不应有接头；和消防设备、器具连接时，应采取专用接头；连接处应密封可靠；防液型金属软管连接处应密封良好。(4) 可挠金属电线保护管或金属软管安装应符合下列要求。 可挠金属管或其它柔性导管和刚性导管或电气设备、器具间连接采取专用接头；复合型可挠金属管或其它柔性导管连接处密封良好，防液覆盖层完整无损。 可挠性金属导管和金属柔性导管不能做接地(PE)或接零(PEN)接地导体。 当钢管和设备间接连接时，对室内于燥场所，钢管端部宜增设电线保护软管或可挠金属电线保护管后引入设备接线盒内，且钢管管口应包扎紧密；对室外或室内潮湿场所，钢管端部应增设防水弯头，导线应加套保护软管，经弯成滴水弧状后再引入设备接线盒。3.1.1.7 消防桥架安装(1) 消防用电缆桥架关键为钢制，钢制桥架表面处理通常为防火保护工艺。(2) 电缆桥架安装关键有沿顶板安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支(吊)架可选择成品或自制。支(吊)架固定方法关键有预埋铁件上焊接、膨胀螺栓固定等。(3) 施工时要按已同意设计进行。3.1.1.8 金属线槽布线(1) 金属线槽布线通常适适用于正常环境室内于燥和不易受机械损伤场所明敷，但对金属线槽有严重腐蚀场所不应采取。(2) 同一路径无防干扰要求线路，可敷设于同一金属线槽内。线槽内电线或电缆总截面(包含外护层)不应超出线槽内截面60%。(3) 金属线槽垂直或倾斜安装时，应采取方法预防电缆或电线在线槽内移动。(4) 由金属线槽引出线路，可采取金属管、金属软管方法。电线或电缆在引出部分不得遭受损伤。(5) 线槽应平整、无扭曲变形，内壁应光滑、无毛刺。(6) 金属线槽应可靠接地或接零，但不应作为设备接地导体。3.1.1.9 桥架布线(1) 在有腐蚀或尤其潮湿场所采取电缆桥架布线时，应依据腐蚀介质不一样采取对应防护方法。(2) 桥架水平安装时距地高度通常不宜低于2.5m，垂直安装时距地1.8m以下部分应加金属盖板保护。(3) 报警桥架水平安装时，宜按荷载曲线选择最好跨距进行支撑，跨距通常为1.5m3m。垂直敷设时，其固定点间距不宜大于2m。(4) 几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑维护、检修距离。(5) 不一样电压、不一样用途电线、电缆不宜敷设在同一桥架内。(6) 电缆桥架和多种管道平行或交叉时，其最小净距应符合下要求。电缆桥架和多种管道最小净距管 道 类 别平行净距(m)交叉净距(m)通常工艺管道0.40.3易燃易爆气体管道0.50.5热力管道有保温层0.50.3无保温层1.00.5(1) 电缆桥架不宜安装在腐蚀性气体管道和热力管道上方及腐蚀性液体管道下方，不然应采取防腐、隔热方法。(2) 电缆桥架内电缆应在下列部位进行固定：垂直敷设时，电缆固定点间距，小于下表要求。水平敷设时，电缆首、尾两端、转弯及每隔5m10m处。电缆垂直敷设固定点间距电 缆 种 类固定间距(mm)电力电缆全塑性1000除全塑性外电缆1500控制电缆10001. 桥架内电线应在首端、尾端、分支、转弯及每隔50m处，设有编号、型号及起、止点等标识。2. 桥架在穿过防火墙及防火楼板时，应按设计要求采取防火隔离方法。3.1.1.10 金属桥架安装时接地要求金属电缆桥架及其支架和引入或引出金属电缆导管必需接地(PN)或接零(PEN)可靠，且必需符合下列要求： 金属电缆桥架及其支架全长应不少于2处和接地(PE)或接零(PEN)干线相连接。 非镀锌电缆桥架间连接板两端接铜芯接地线，接地线最小许可截面面积大于4mm2。 镀锌电缆桥架间连接板两端不跨接接地线，但连接板两端不少于2个有防松螺母或防松垫圈连接固定螺栓。3.1.1.11 消防电气盘柜安装(1) 盘、柜等在搬运和安装时应采取防振、防潮、预防柜架变形和漆面受损等安全方法，必需时可将装置性设备和易损元件拆下单独包装运输。(2) 设备安装前建筑工程应含有下列条件： 屋顶、楼板施工完成，不得渗漏。 结束室内地面工作，室内沟道无积水、杂物。 预埋件及预留孔符合设计要求，预埋件应牢靠。 门窗安装完成。 进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工装饰工作全部结束。(3) 基础型钢安装应符合下列要求： 许可偏差应符合下表要求。基础型钢安装许可偏差表项 目允 许 偏 差(mm/m)(mm/全长)不直度15水平度15位置误差及不平行度5 基础型钢安装后，其顶部宜高出抹平地面lOmm；基础型钢应有显著可靠接地。 盘、柜及盘、柜内设备和各构件间连接应牢靠。 盘、柜单独或成列安装时，其垂直度、水平偏差和盘、柜偏差和盘、柜间接缝许可偏差应符合下表要求。盘、柜安装许可偏差表项 目许可偏差(mm)垂直度(每米)1.5水平偏差相邻两盘顶部2成列盘顶部5盘面偏差相邻两盘边1成列盘面5盘间接逢2 端子箱安装应牢靠，封闭良好，并应能防潮、防尘。安装位置应便于检验；成列安装时，应排列整齐。 柜、箱金属框架及基础型钢必需接地(PE)或接零(PEN)可靠，装有电气可开启门，门和框架接地端子间应用裸编制钢线连接，且有标识。 盘、柜漆层应完整，无损伤。固定电器支架等应刷漆。安装于同一室内且常常监视盘、柜，其盘面颜色宜友好一致。 二次回路结线应符合下列要求： 按图施工，接线正确。 导线和电气元件间采取螺栓连接、插接、焊接或压接等，均应牢靠可靠。 盘、柜内导线不应有接头，导线芯线应无损伤。 电缆芯线和所配导线端部均应标明其回路编号，编号应正确，字迹清楚且不易脱色。 配线应整齐、清楚、美观，导线绝缘应良好，无损伤。 每个接线端子每侧接线宜为1根，不得超出2根。对于插接式端子，不一样截面两根导线不得接在同一端子上；对于螺栓连接端子，当接两根导线时，中间应加平垫片。 二次回路接地应设专用螺栓。 盘、柜内配线电流回路应采取电压不低于500V铜芯绝缘导线，其截面不应小于2.5mm2；其它回路截面不应小于1.5mm2；对电子元件回路、弱电回路采取锡焊连接时，在满足载流量和电压降及有足够机械强度情况下，可采取大于1.0mm2截面绝缘导线。 用于连接控制设备导线尚应符合下列要求： 应采取多股软导线，敷设长度应有合适裕度。 和电器连接时，端部应绞紧，并应加终端附件或搪锡，不得松散、断股。 在可动部位两端应用卡子固定。 在验收时，应按下列要求进行检验： 盘、柜固定及接地应可靠，盘、柜漆层应完好、清洁整齐。 盘、柜内所装电器元件应齐全完好，安装位置正确，固定牢靠。 全部二次回
