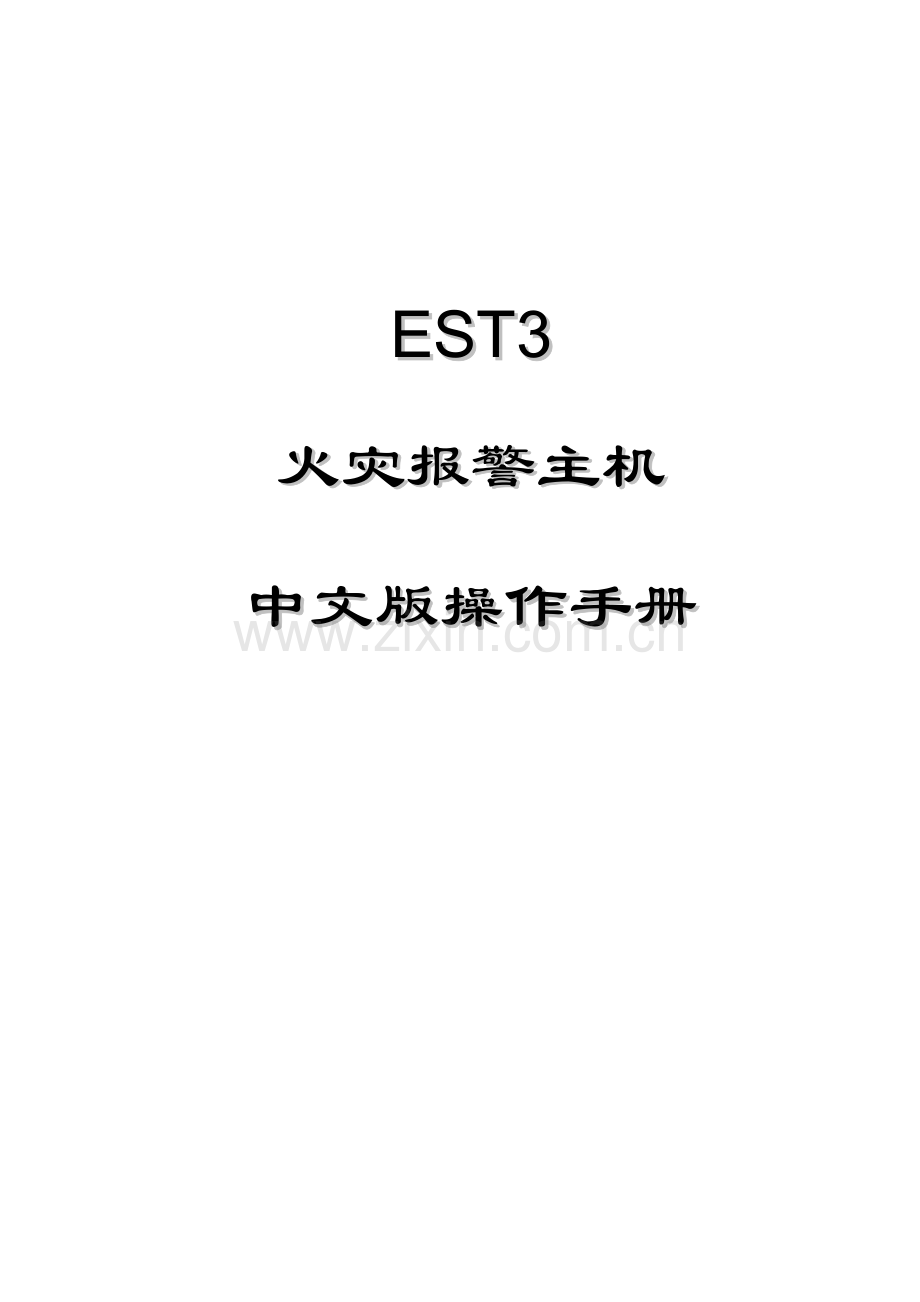

EST3
火灾报警主机
中文版操作手册
第1章 基本系统操作
概述
本章论述基本系统操作指令。
内容
面板控制
显示
信息解决
显示开关功能
简介
在本章所描述操作系统中，必须确认每个事件。每条信息可用“上一信息、下一信息”键查阅。自动恢复(修复)故障(Trouble)和状态(Monitor)等低优先权事件将被确认后自动地从信息队列中删去，而不必让操作员按复位(Reset)键，系统即可恢复正常工作。
注意：被清除后报警(Alarm)和监视(Supvr)事件不能自动恢复，并将存于报警信息队列和监视信息队列中，直到人工按复位(Reset)键系统才干恢复正常工作。
面板控制
面板控制开关功能或者特点，其作用范畴定义为，网络内当功能被激活时，火灾报警机箱受到影响三种作用范畴：
· 局部 —— 其功能特性只影响安装了LCD显示屏机箱
· 分组 —— 其功能特性影响网络上预先定义好分组机箱
· 全局 —— 其功能特性影响网络上所有机箱
↙─── 分组
←──── 局部
└────────┬────────┘
全局
一种网络可以是一种或各种分组一某些。
火灾报警系统配备特性与功能因安装不同而异，可依照现场特殊状况，来决定与否已经把顾客需要功能与特点设计进去。
LCD显示屏
LCD显示屏是系统重要操作界面，它显示系统工作状态。
1. 电源状态批示灯：当交流电源接通时绿灯亮。
（Power）
2. 测试状态批示灯：当系统任何一某些处在测试状态时黄灯亮。如果系统通过一段时间，没有
（Test） 动作，可编程定期器会自动退出测试模式。
3. CPU故障批示灯：当中央解决器CPU监视单元检测到解决器故障后，黄灯亮。
（CPU Fail）
4. 接地故障批示灯：当连接机箱非接地线与地相连时黄灯亮。
（Ground Fault）
5. 屏蔽状态批示灯： 当某些点或区域被人工屏蔽时黄灯亮。
（Disable）
6. 群呼开关/批示灯： 按群呼键激活群呼功能。黄灯亮批示群呼功能被激活。
（Drill） 注意：此键可以此外编程，使其具备其他功能。
7. 盘消音键/批示灯： 在所有事件被确认后，自动关闭控制盘内部蜂鸣声。当蜂鸣器消音，以及
（Panel Silence） 控制盘处在非正常状态时黄灯亮。
按此键消音无效。同步按下盘消音键和报警消音键将激活灯检测功能。
8. 显示屏：系统状态显示屏，带蓝色背光LCD显示。
图1-1 LCD显示屏
9. 故障队列选取/确认键和批示灯：黄色批示灯作为故障批示。当尚有故障事件未被查看确认时灯
（Trouble） 闪烁，当所有在队列中信息被查看确认完后灯常亮。按故障队列选取/确认键将在显示屏上显示系统故障消息。再按一次，它将查看下一条消息。
10. 状态队列选取/确认键和批示灯：黄色批示灯作为状态批示，当尚有状态事件未被查看确认时灯
（Monitor） 闪烁，当所有在队列中消息被查看确认完后灯常亮。按状态队列选取/确认键将在显示屏上显示系统状态消息。再按一次，它将查看下一条消息。
11. 上一信息键： 按此键将滚动显示选中报警(Alarm)、监视(Supvr)、故障(Trouble)、状
（Previous Message） 态(Monitor)队列中上一条信息。在任何时候都可以滚动显示事件信息。
12. 下一信息键： 按此键将滚动显示选中报警(Alarm)、监视(Supvr)、故障(Trouble)、状
（Next Message） 态(Monitor)队列中下一条消息。在任何时候都可以滚动显示事件信息。
13. 详细信息显示键： 按此键将显示激活设备详细信息。当各种设备激活时可用上一/下一
（Expanded Message） 信息键滚动显示。
14. 命令菜单键： 按此键将显示系统命令菜单，以访问系统高档功能，它们涉及：
（Command Menu） ·状态 Status
·使能 Enable
·隔离 Disable
·激活 Activate
·恢复 Restore
·报告 Reports
·编程 Program
·测试 Test
再次按此键将回答到当前事件窗口。
15. 回车键： 按此键将选取加深显示菜单选项或令系统解决显示屏上信息。
（←┚）
16. 删除/退格键： 按此键将使光标回退一格并删除原先此处字符。此键在某些菜单中也用作退
（←） 出功能。
17. 数字键区： 按任一数字键将向系统输入一种相应数字，并与其他系统功能联合使用。
18. 报警信息队列选取/确认键和批示灯：红色批示灯作为火警批示，当尚有火警事件未被查看确
（Alarm） 认时灯闪烁，当所有在队列中信息被查看确认完后灯常亮。按报警信息队列选取/确认页键将在显示屏上显示系统报警信息。再按一下将查看下一条信息。
19. 监视信息队列选取/确认键和批示灯：黄色批示灯作为监视事件批示，当尚有监视事件未被查
（Supvr） 看确认时灯闪烁， 当所有在队列中信息被查看确认完后灯常亮。按监视信息队列选取/确认键在显示屏上显示系统监视信息。再按一下将查看下一条信息。
20. 报警消音键/批示灯：按此键将关闭报警声音输出装置。再按一次将重新打开声音输出装置。
（Alarm Silence） 此键亦可用于取消群呼功能。黄灯亮批示声音输出装置已被手动或自动消音。（本系统只对全船报警警铃消音有效）
同步按下报警消音键和盘消音键将激活控制面板灯自检功能。
21. 复位键/批示灯： 按此键激活系统复位功能以便系统恢复正常。系统恢复时常亮，系统复
（Reset） 位后批示灯灭。
注意：复位键对于屏蔽点和人工屏蔽功能无效。
22. 内部蜂鸣器： 内部蜂鸣声响提示工作人员，系统处在非正常状态：
·激活火警条件
·激活监视条件
·激活故障条件
·激活状态条件
·内部软件自检
显示屏
显示模式
LCD显示屏有两种显示模式：自动模式和手动查询模式，在自动模式下，第一种和最后一种只有最高优先权事件可在显示屏上自动显示；而在手动查询模式下，操作员可控制显示，并能不受优先权限制显示任一事件。在系统设计者预定一种时间后显示并自动回答到自动模式。
显示特性
本系统将所有事件置于四个目录之下：
1. 火警事件（Alarm） —— 与生命安全有关事件：例如烟感探头、喷淋系统水流批示器、手动报警按钮等。
2. 监视事件（Supvr） —— 防火系统非正常状态：例如1301施入或1301泄漏。
3. 故障事件（Trouble） —— 系统中所有故障事件。
4. 状态事件（Monitor） —— 系统中状态变化：例如回路正在画图。
由于上述事件能在任意时间以任意顺序发生，因此系统按优先权优先显示最重要信息。如右图所示。火警事件具备最高优先权，状态事件具备最低优先权。
正常状态
一种典型无激活事件LCD显示屏显示如下：
·当前日期显示在显示屏右上角。
·当前时间以24小时格式显示在显示屏左上角。
·项目名称显示在显示屏中央。
·最底行显示报警历史记录，即系统由正常状态转向报警状态发生次数。
非正常状态
当系统处在非正常状态时，显示屏可分为4个功能区域。
·最上面一行显示系统时间和激活点数目及屏蔽点数目。
·在自动模式下，加深颜区域显示第一种发生具备最高优先权事件。该区域显示接受此事件顺序号及事件类型，和缩略信息。
·在手动查询模式下，加深颜色区域显示操作员人工选取事件。该区域显示此事件序号和类型，以及此事件缩略信息。通过一种预先设定期间后显示屏自动转入自动模式。
·非加深颜色区域显示近来，具备最高优先权事件。
·最底行按事件类型显示激活每类事件总数。加深区域指明了上面加深区域事件序列和激活数量。
在自动模式下，显示事件优先权依次是火警(Alarm)、监视(Supvr)、故障(Trouble)、状态(Monitor)事件。显示屏上涉及许多信息。不需操作员干预，重要信息将概要地显示如下。
在手动查询模式下，操作员可通过按一种队列选取键以显示相应信息。被选取序列由屏幕底行加深颜色框所批示。
信息解决
每一种事件都分别定义为火警(Alarm)、监视(Supvr)、故障(Trouble)、状态(Monitor)事件之一。与每一事件种类有关联是信息队列。当一种事件发生时，关于事件信息加入相应队列中。可用LCD显示屏面板上事件队列键显示队列中存储信息。每个队列可存储多达500个事件。
普通事件批示灯及队列选取/确认键
事件队列批示灯作为一种普通事件批示灯，每当有新事件加入队列时便闪烁。
当系统接受到一种事件时，相应队列灯闪烁，批示有关信息未被查看确认。
1. 通过按队列选取键选取激活队列。
2. 用上一/下一键或队列选取/下一键来翻阅所有队列信息。
在任何时候当一种队列被选中时，你可以用上一/下一键或队列选取/下一键来翻阅队列中信息。
详细信息
详细信息中包括激活事件附加信息。
操作员可通过按详细信息键，显示相应附加信息。
再按一下详细信息键，显示激活设备地址。
激活设备：如果激活事件是单个设备，那么扩充消息将以如下格式展示激活设备地址：PPCCDDDD 其中： PP = 机箱地址
CC = 机箱内轨道模块地址
DDDD = 设备地址。
显示开关功能
命令菜单
命令菜单用来访问本系统维护功能，对命令菜单访问权由4级口令所保护。
命令菜单中功能包括： ·状态 System Status
·使能 Enable
·隔离 Disable
·激活 Activate
·恢复 Restore
·报告 Reports
·编程 Program
·测试 Test
可参阅第2章以得到命令菜单完整信息。
第2章 命令菜单操作
概述
通过命令菜单可进行高档系统操作。本章详述这些功能与特性。
简介
主菜单
逻辑地址
Signature网络地址
本章包括通过操作面板上命令菜单键可获得所有系统信息。对于所有系统配备，绝大多数操作是同样，如有不同，将被明确指出。
本章未尾将简要简介逻辑和网络地址编码。
口令保护
命令菜单中功能由口令所保护。本系统中含四级口令。各口令级权限如表2-1所示。
表2-1 口令权限
口令级别
权 限
缺省 无需口令
状态、报告、测试所有，输出显示/打印选取，打印机选取。
顾客1 缺省口令=1111
（操作员1级）
所有缺省权限。
顾客2 缺省口令=2222
（操作员2级）
所有缺省及顾客1权限和
激活：副选敏捷度、副选信息途径；
恢复：主敏捷度、主信息途径；
编程：修改顾客1口令。
顾客3 缺省口令=3333
（管理员级）
所有缺省，顾客1、2权限和
使能：除卡外所有；
隔离：除卡外所有；
激活：所有；
恢复：所有；
编程：时间、日期、修改顾客2口令、编辑假日表。
维护人员1 缺省口令=4444
（维护保养级）
所有缺省，顾客1、2、3权限和
使能：所有；
隔离：所有；
编程：修改顾客3口令、重新启动。
此外经授权EST分销商尚有维护人员2口令，它权限如表2-2所示。
表2-2 维护人员权限
口令级别
权 限
维护人员2
所有缺省，顾客1、2、3权限、维护人员1权限和
编程：修改顾客4口令、清除历史记录。
主菜单
命令菜单键用于访问高档系统命令。这些命令用于对系统维护、服务和编程，不用于解决紧急状况。对命令菜单访问受口令保护。访问一种特定菜单项所需口令级别如下：
① = 顾客1 ② = 顾客2 ③ = 顾客3 ④= 维护人员1 ⑤ = 维护人员2
按下命令菜单（Command Menu）键时在LCD显示屏上显示主菜单内容。
主菜单
1) 状态
2) 使能
3) 隔离
4) 激活
5) 恢复
6) 报告
7) 编程
8) 测试
按键操作
数字键 —— 10个数字键可直接选中相应菜单项，也用于向系统输入数据。
上一信息键或下一信息键 —— 按此键将上、下滚动显示选中命令选项（三角所指选项）。
（Previous Message）or（Next Message）
回车键(←┚) —— 按此键将选中三角所指菜单选项。
退格键(←) —— 退回到前一种菜单或退出命令菜单。
1) 状态（Status）
状态命令用于查看各个系统组件状态。它是拟定系统故障状况重要工具之一。用此功能无需口令。用状态命令可以看到下面几种命令。
选取 命令菜单 →状态命令 显示
状态菜单
1) 所有激活点
2) 火警激活点
3) 监视激活点
4) 故障激活点
5) 状态激活点
6) 测试激活点
7) 隔离激活点
8) 输出激活点
下面将要描述命令与菜单中显示顺序同样。
(1) 所有激活点： 列出系统所有激活点。→输入控制盘号→报告输出菜单
(2) 火警激活点： 列出处在激活火警输入点。→输入控制盘号→报告输出菜单
(3) 监视激活点： 列出处在激活监视输入点。→输入控制盘号→报告输出菜单
(4) 故障激活点： 列出处在激活故障输入点。→输入控制盘号→报告输出菜单
(5) 状态激活点： 列出处在激活状态输入点。→输入控制盘号→报告输出菜单
(6) 测试激活点： 列出处在测试激活点。→输入控制盘号→报告输出菜单
(7) 隔离激活点： 列出被隔离输入点和输出点。→输入控制盘号→报告输出菜单
(8) 输出激活点： 列出处在处在联动状态输出激活点。→输入控制盘号→报告输出菜单
选取 命令菜单 → 状态命令 → 所有激活点 显示
输入控制盘号后显示如下 → ↓
注：报告输出菜单（→OUTPUT MENU）批示在此功能后将显示输出菜单，本节末将详细讲述输出菜单。
2) 使能（Enable）
使能（解除屏蔽）命令用于将一种原先被屏蔽掉项目重新恢复作用，访问此命令需要用到3、4级口令。
选取 命令菜单 → 使能命令 显示
使能菜单
1) 器件
2) 卡
3) 群组
4) 时间控制
5) 开关
6) LED
下列各项可用此命令解除屏蔽，按照菜单中浮现顺序描述如下：
(1) 器件（Device） ③ ④ ⑤
a. 输入器件：对于一种输入器件解除屏蔽，意谓着系统可以重新接受一种屏蔽过探头和输入模块动作，并能作出相应反映。
b. 输出器件：对于一种输出器件解除屏蔽，意谓着系统可依照已编制程序或手动输入命令激活一种输出设备，并能接受和报告此设备故障信息。
选取 命令菜单 → 使能命令 → 器件 显示
输入器件号后显示如下 → ↓
注：口令只需输入一次。
(2) 卡（Card） ④ ⑤
解除对一块控制卡(组件)屏蔽，使该控制卡能进行输入输出操作。
选取 命令菜单 → 使能命令 → 卡 显示
输入卡号后显示如下 → ↓
注：口令只需输入一次。
(3) 群组（Group） ③ ④ ⑤
选取 命令菜单 → 使能命令 → 群组 显示
使能菜单
1) 与群组
2) 登记群组
3) 距阵群组
4) 维护群组
5) 巡更群组
6) 区域群组
7) 指令群组
a. 与群组： 解除对一种与群组屏蔽，使该与群组在它条件满足时产生其编程反映。
b. 登记群组：解除对一种登记群组屏蔽，就容许在某个时间检查一种登记群组，并且在激活这个群组时，完毕紧急输出动作。
c. 距阵群组：解除对一种矩阵群组屏蔽，意谓着当满足矩阵群组条件后，会产生相应联动动作。
d. 维护群组：解除对一种维护群组屏蔽，只容许组内设备一起被测试并作出相对反映。
e. 巡更群组：解除对一种巡更群组屏蔽。
f. 区域群组：解除对一种区域群组屏蔽。
g. 指令群组：解除对一种指令群组屏蔽。
(4) 时间控制（Time） ③ ④ ⑤
解除对一种时间控制屏蔽，容许一种特定期间控制功能在设定期间起作用。
(5) 开关（Switch） ③ ④ ⑤
解除对一种开关屏蔽，使得这个开关起作用。
选取 命令菜单 → 使能命令 → 开关 显示
(6) 批示灯（LED） ③ ④ ⑤
解除对一种LED批示灯屏蔽，使该LED批示灯可以起作用。
选取 命令菜单 → 使能命令 → 批示灯 显示
注意：如果在解除屏蔽过程中，一种被屏蔽点被激活则会浮现一种警告屏幕。解除一种当前激活点屏蔽则激活此点输出。
3) 隔离（Disable）
隔离（屏蔽）命令用于解除一种工作项目功能，下列项目可被隔离命令屏蔽。
选取 命令菜单 → 隔离命令 显示
隔离菜单
1) 器件
2) 卡
3) 群组
4) 时间控制
5) 开关
6) LED
下列各项可用此命令解除屏蔽，按照菜单中浮现顺序描述如下：
(1) 器件（Device） ③ ④ ⑤
a. 输入器件：屏蔽一种输入器件，使系统停止对激活或故障探头和输入模块作出辨认或反映。
b. 输出器件：通过编程或人工命令无法激活输出器件，或报告该器件故障状况。
选取 命令菜单 → 隔离命令 → 器件 显示
输入器件号后显示如下 → ↓
注：口令只需输入一次。
(2) 卡（Card） ④ ⑤
停止该控制卡输入输出功能。
选取 命令菜单 → 隔离命令 → 卡 显示
输入卡号后显示如下 → ↓
注：口令只需输入一次。
(3) 群组（Group） ③ ④ ⑤
选取 命令菜单 → 隔离命令 → 群组 显示
隔离菜单
1) 与群组
2) 登记群组
3) 距阵群组
4) 维护群组
5) 巡更群组
6) 区域群组
7) 指令群组
a. 与群组： 使系统虽然在与群组条件满足时也不执行其联动动作。
b. 登记群组：虽然在登记群组条件满足时，也不执行其联动动作。
c. 距阵群组：虽然在距阵群组条件满足时，也不执行距阵群组联动动作。
d. 维护群组：从测试模式转向回路工作状态。
e. 巡更群组：屏蔽一种巡更群组。
f. 区域群组：屏蔽一种区域群组。
g. 指令群组：屏蔽一种指令群组。
(4) 时间控制（Time） ③ ④ ⑤
使此时间控制失效。
(5) 开关（Switch） ③ ④ ⑤
使开关失效。
选取 命令菜单 → 隔离命令 → 开关 显示
(6) 批示灯（LED） ③ ④ ⑤
使LED批示灯失效。
选取 命令菜单 → 隔离命令 → 批示灯 显示
4) 激活（Activate）
激活命令用于手动激活系统某一输出功能。
选取 命令菜单 → 激活命令 显示
激活菜单
1) 副选敏捷度
2) 副选信息途径
3) 巡更途径
4) 登记群组
5) 继电器
6) LED
7) 功放
8) 广播信息
用激活命令可激活下列各项，下列各项是按激活菜单显示顺序进行描述。
(1) 副选（夜间）敏捷度（Alt. Sensitivity） ② ③ ④ ⑤
探头依照副选敏捷度值鉴别与否有火警浮现。
(2) 副选（夜间）信息途径（Alt. Message Rte） ② ③ ④ ⑤
激活副选信息途径指引特定信息到辅助地址。
(3) 巡更途径（Guard Patrol） ③ ④ ⑤
起动巡更功能，激活巡逻联动程序。
(4) 登记群组（Check-In Group） ③ ④ ⑤
激活登群分组，激活相应紧急输出。
(5) 继电器（Relay） ③ ④ ⑤
激活（打开）控制模块（SIGA-CR，SIGA-CC1），由输出优先权配合使用。
选取 命令菜单 → 激活命令 → 继电器 显示
激活菜单
1) 设定
2) 锁定
3) 低优先权
4) 中优先权
5) 高优先权
输出优先权菜单
a. 设立： 该指令拥有最高优先权，覆盖所有较低和较高优先权指令，强制继电器处在所需状态，此命令不复位继电器优先权计数器。
b. 锁定： 该指令拥有最高优先权，覆盖所有较低和较高优先权指令，强制继电器转到所需状态，继电器高、中、低优先权计数器清零。
c. 低优先权：低优先权指令，用以使继电器转到所需状态并相应调节低优先权计数器。
d. 中优先权：中优先权指令，用以使继电器转到所需状态并相应调节中优先权计数器。
e. 高优先权：高优先权指令，用以使继电器转到所要状态并相应调节高优先权计数器。
选取 命令菜单 →激活命令 → 继电器 → 器件 显示
输入器件号后显示如下 → ↓
注：口令只需输入一次。
(6) 批示灯（LED） ③ ④ ⑤
点亮LED批示灯，由常亮、闪光等属性及输出优先权构成：
选取 命令菜单 → 激活命令 → 批示灯 → 显示
LED菜单
1) 常亮
2) 快闪
3) 慢闪
LED（属性）菜单
a. 常亮：点亮批示灯，与输出优先权联合使用。
b. 快闪：使批示灯以大概120PPM频率闪烁，与输出优先权联合使用。
c. 慢闪：使批示灯以大概20PPM频率闪烁，与输出优先权联合使用。
选取 命令菜单 → 激活命令 → 批示灯 → LED(属性) 显示
输出优先权菜单
1) 设定
2) 锁定
3) 低优先权
4) 中优先权
5) 高优先权
输出优先权菜单
a. 设立： 该指令拥有最高优先权，覆盖所有较低和较高优先权指令，强制继电器处在所需状态，此命令不复位继电器优先权计数器。
b. 锁定： 该指令拥有最高优先权，覆盖所有较低和较高优先权指令，强制继电器转到所需状态，继电器高、中、低优先权计数器清零。
c. 低优先权：低优先权指令，用以使继电器转到所需状态并相应调节低优先权计数器。
d. 中优先权：中优先权指令，用以使继电器转到所需状态并相应调节中优先权计数器。
e. 高优先权：高优先权指令，用以使继电器转到所要状态并相应调节高优先权计数器。
选取 命令菜单 →激活命令 → 批示灯 → 器件 显示
输入器件号后显示如下 → ↓
注：口令只需输入一次。
(7) 功放 ③ ④ ⑤
激活（打开）指定功放。
(8) 广播信息 ③ ④ ⑤
激活（打开）指定广播信息。
5) 恢复（Restore）
用于手动关闭已激活输出或系统功能。
选取 命令菜单 → 恢复命令 显示
恢复菜单
1) 主敏捷度
2) 主信息途径
3) 巡更途径
4) 登记群组
5) 继电器
6) LED
7) 功放
8) 广播信息
用恢复命令可恢复下列各项。下列各项是按恢复菜单中浮现顺序来描述。
(1) 主敏捷度（Sensitivity） ② ③ ④ ⑤
探头恢复根据主敏感度值判断与否有火警浮现。
(2) 主信息途径（Message Rte） ② ③ ④ ⑤
恢复主信息途径引导特定信息至LCD显示屏。
(3) 巡更途径（Guard Patrol） ③ ④ ⑤
结束巡更。
(4) 登记群组（Check-In Group） ③ ④ ⑤
关闭登记群组窗口。
(5) 继电器（Relay） ③ ④ ⑤
恢复（关闭）控制模块（SIGA-CR，SIGA-CC1），由输出优先权配合使用。
操作与激活→继电器操作相似。
(6) 批示灯（LED） ③ ④ ⑤
恢复（熄灭）LED批示灯，由输出优先权配合使用。
操作与激活→LED批示灯操作相似。
(7) 功放 ③ ④ ⑤
恢复（关闭）指定功放。
(8) 广播信息 ③ ④ ⑤
恢复（关闭）指定广播信息。
6) 报告（Reports）
报告菜单用以访问（显示或打印）EST火警系统中报告列表。用此功能无需口令。
选取 命令菜单 → 报告命令 显示
报告菜单
1) 器件保养
2) 历史纪录
3) 版本号
用报告菜单可生成如下报告，下列报告按出当前报告菜单中顺序描述。
(1) 器件保养（Sensitivity）
选取 命令菜单 → 报告命令 → 器件保养 显示
器件保养菜单
1) >80%脏度器件
2) >20%脏度器件
3) 单一器件
4) 回路器件
a. 探头污染度>80%报告（Dirty Head List）： 提供一份污染值不不大于80%所有探头敏捷度报告。→输入控制盘号→报告输出菜单
b. 探头污染度>20%报告（Dirty Head List）：提供一份污染值不不大于20%所有探头敏捷度报告。→输入控制盘号→报告输出菜单
选取 命令菜单 → 报告命令 → 器件保养 → >80%(20%)脏度器件 显示
输入控制盘号后显示如下 → ↓
注：报告输出菜单（→OUTPUT MENU）批示在此功能后将显示输出菜单，本节末将详细讲述输出菜单。
c. 单一器件（Single Device）：提供指定探头敏捷度报告。→输入器件号→报告输出菜单
选取 命令菜单 → 报告命令 → 器件保养 → 单一器件 显示
输入器件号后显示如下 → ↓
d. 回路器件（Loop Devices）：提供指定控制盘和回路所有探头敏捷度报告。→输入回路卡号→报告输出菜单
选取 命令菜单 → 报告命令 → 器件保养 → 回路器件 显示
注：单回路卡L=1
双回路卡第一回路L=1
第二回路L=2
输入回路卡号后显示如下 → ↓
注：报告输出菜单（→OUTPUT MENU）批示在此功能后将显示输出菜单，本节末将详细讲述输出菜单。
(2) 历史记录（History）
按年月顺序提供近来系统发生事件报告。
选取 命令菜单 → 报告命令 → 历史记录 显示
历史报告菜单
1) 历史报告(详细)
2) 历史报告(扼要)
a. 历史报告(详细)：提供一份按年月顺序近来系统发生事件详细报告。→输入控制盘号→报告输出菜单
b. 历史报告(扼要)：提供一份按年月顺序近来系统发生事件扼要报告。→输入控制盘号→报告输出菜单
选取 命令菜单 → 状态命令 → 历史报告(详细)/ (扼要) 显示
输入控制盘号后显示如下 → ↓
注：报告输出菜单（→OUTPUT MENU）批示在此功能后将显示输出菜单，本节末将详细讲述输出菜单。
(3) 版本号（Revision Levels）
提供一种安装于网络上所有组件硬件版本列表。→输入控制盘号→报告输出菜单
选取 命令菜单 → 状态命令 → 版本号 显示
输入控制盘号后显示如下 → ↓
注：报告输出菜单（→OUTPUT MENU）批示在此功能后将显示输出菜单，本节末将详细讲述输出菜单。
7) 编程（Program）
编程菜单用于访问系统程序参数配备，如：更改时间、日期、口令、系统重新启动等。按功能需要选取3、4或5级口令中一种。
选取 命令菜单 → 编程命令 显示
编程菜单
1) 更改时间
2) 更改日期
3) 编辑口令
4) 重新启动
5) 编辑假日表
6) 清除历史纪录
下述编程功能按程序菜单中浮现顺序描述。
(1) 时间（Time） ③ ④ ⑤
用于设定系统时间。
选取 命令菜单 → 编程命令 → 时间 显示
输入输入三级口令后显示如下 → ↓ 注：口令只需输入一次。
24小时制
HH = 时
MM = 分
SS = 秒
(2) 日期（Date） ③ ④ ⑤
用于设定系统日期。
选取 命令菜单 → 编程命令 → 日期 显示
YYYY = 年
MM = 月
DD = 日
(3) 口令（Passwords） ② ③ ④ ⑤
a) 1级口令：设立系统最低顾客级(操作员1级)口令。
b) 2级口令：设立系统顾客级(操作员2级)口令。
c) 3级口令：设立系统顾客最高档(管理员级)口令。
d) 4级口令：设立系统维护1级(维护保养级)口令。
(4) 重新启动（Restart） ④ ⑤
选取 命令菜单 → 编程命令 → 重新启动 显示
a) 单个控制盘：使指定控制盘CPU重新热启动。→输入控制盘号→输入4级口令
b) 所有控制盘：使网络中所有控制盘CPU重新热启动。→输入4级口令
(5) 编辑假日表（Holiday List） ③ ④ ⑤
依照节假日时间表设定期间控制参数。
附注：可以使用退格键从节假日例表中删除输入参数并所有输入0。
(6) 清除历史记录（Clear History） ⑤
清除历史记录系统历史记录文献，火警纪录=0。→输入5级口令
8) 测试（Test）
测试菜单用于完毕本系统测试功能。在使用此功能时无需口令。
选取 命令菜单 → 测试命令 显示
测试菜单
1) 开始测试
2) 取消测试
3) 灯测试
下列测试功能按其在测试菜单中浮现顺序进行描述。
(1) 开始测试（Start Test）
对指定机箱、回路、服务分组，启动测试模式开始测试。
(2) 取消测试（Cancel Test）
使处在测试模式控制盘、回路和服务分组退出测试模式。
(3) 灯测试（Test）
EST操作控制面板和联动控制板上所有LED等亮、蜂鸣器响，10秒后系统恢复正常。
报告输出菜单（Output Menu）
输出菜单使操作员可通过LCD显示屏查看输出信息或将输出信息打印出来。
(1) 显示（Display）
将输出显示在面板显示屏上。
(2) 本地打印（Print）
将输出送到一号打印机或二号打印机。
输入一号或二号打印机后显示如下 → ↓
逻辑地址
EST系统用逻辑地址来标记系统部件。下图显示如何拟定轨道模块及其显示屏逻辑地址。
逻辑地址拟定
逻辑地址格式：PPCCDDDD
其中： PP = EST机箱号码。
MM = 轨道模块逻辑地址，在LCD操作控制面板上显示为“CC”。实际机箱配备必要与SDU程序中机箱配备一致。
1. 3-CPU逻辑地址总是00。
2. 逻辑地址从3-CPU开始按照顺序赋值。
3. 逻辑地址按照从3-CPU开始电子途径为序。
4. 3-ASU和3-FTCU各需一种逻辑地址。
5. 轨道模块上面开关显示面板在轨道模块逻辑地址上加32。
DDDD = 器件地址。
SIGA系统设备网络地址
逻辑地址
一种SIGA系列设备网络地址（PPCCDDDD）由3个某些构成：
┌──────────────── ·EST3机箱号码（PP）
│
│ ┌───────────── ·Signature回路控制模块逻辑地址（CC）
│ │
│ │ ┌──────── ·设备地址（DDDD）
┌┴┐┌┴┐┌──┴─┐
12060123
这就是网络可辨认某一设备地址格式。网络生成所有设备报告都将用到这个地址格式。SDU程序产生报告涉及这种格式设备并附有该设备特定标签。
该地址表达出了该设备类型以及与哪块SIGA系列回路控制卡（3-SSDC、3-SDDC）相连。
正如表2-3所示。
表2-3 Signature地址（DDDD）
地址
设备类型
Signature数据回路（SDC）
0001-0125
探头
1
0126-0250
模块
1
0251-0375
探头
2
0376-0500
模块
2
0600-0699
故障码
N/A
附录 A
系 统 内 部 故 障 代 码
网络内部代码
代码
代码类型
提示信息
可 能 原 因
00000001
Startup
启动响应
00000002
FirstAlarm
第一报警响应
00000003
FirstSupervisory
第一监视响应
00000004
FirstTrouble
第一故障响应
00000005
FirstMonitor
第一状态响应
00000006
Evacuation
疏散响应
00000007
Drill
群呼响应
00000008
AllCall
全体广播响应
00000009
AlarmSilence
报警消音响应
00000010
TwoStageTimerExpiration
第二阶段报警计时器到点
00000011
Reset
激活复位
00000012
R1
第一阶段复位
00000013
R2
第二阶段复位
00000014
R3
第三阶段复位
00000015
FirstDisable
第一隔离响应
外部器件有屏蔽，LCD屏蔽灯亮
00000016
Failsafe
失效保护操作
程序运营故障
00000017
ServiceGroupActive
维护群组激活
00000018
TwoStageTimerAction
第二阶段报警计时器启动
00000019
LoopControllerResetext
回路控制
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
