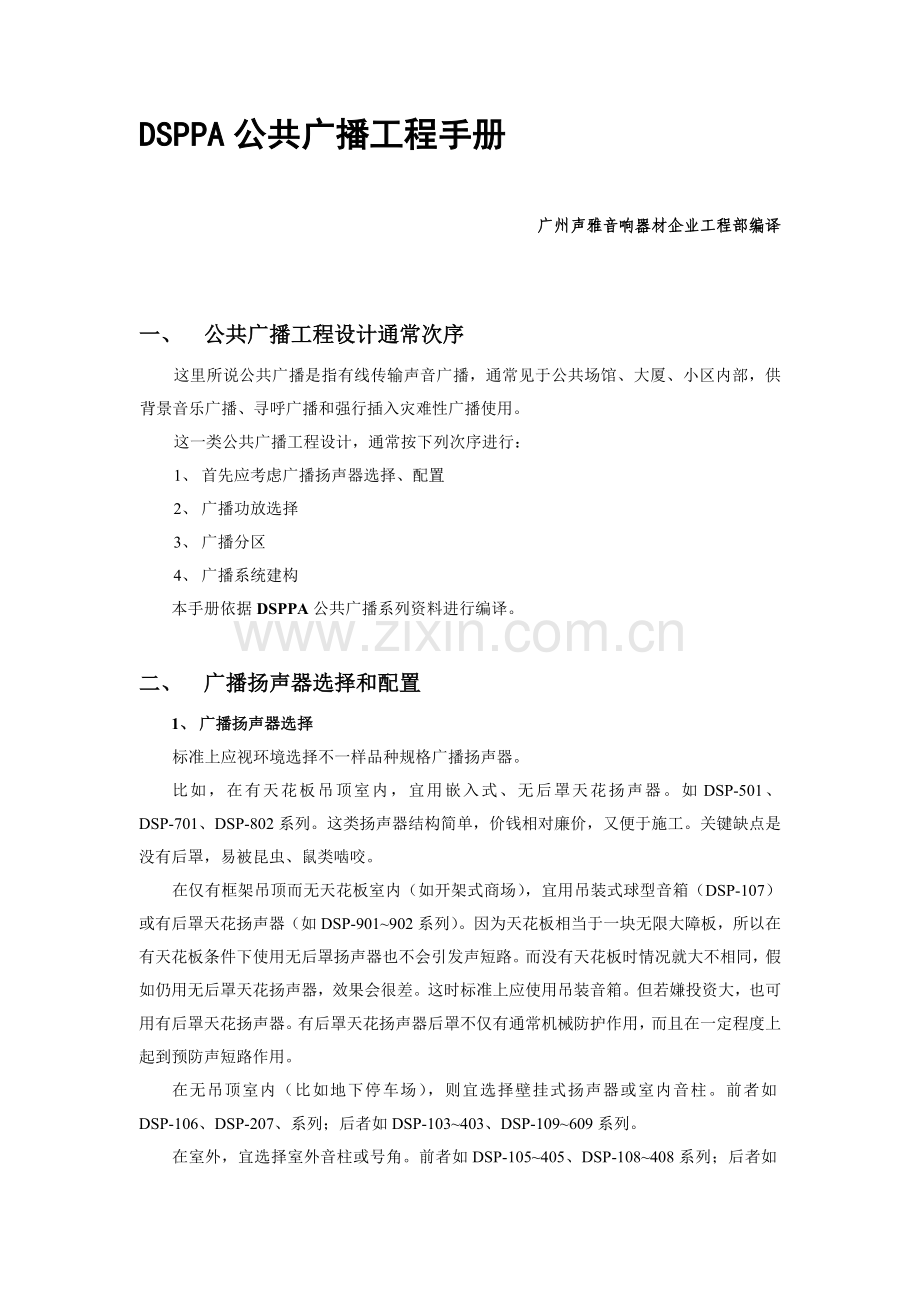

DSPPA公共广播工程手册

广州声雅音响器材企业工程部编译

一、 公共广播工程设计通常次序
这里所说公共广播是指有线传输声音广播，通常见于公共场馆、大厦、小区内部，供背景音乐广播、寻呼广播和强行插入灾难性广播使用。
这一类公共广播工程设计，通常按下列次序进行：
1、 首先应考虑广播扬声器选择、配置
2、 广播功放选择
3、 广播分区
4、 广播系统建构
本手册依据DSPPA公共广播系列资料进行编译。

二、 广播扬声器选择和配置
1、 广播扬声器选择
标准上应视环境选择不一样品种规格广播扬声器。
比如，在有天花板吊顶室内，宜用嵌入式、无后罩天花扬声器。如DSP-501、DSP-701、DSP-802系列。这类扬声器结构简单，价钱相对廉价，又便于施工。关键缺点是没有后罩，易被昆虫、鼠类啮咬。
在仅有框架吊顶而无天花板室内（如开架式商场），宜用吊装式球型音箱（DSP-107）或有后罩天花扬声器（如DSP-901~902系列）。因为天花板相当于一块无限大障板，所以在有天花板条件下使用无后罩扬声器也不会引发声短路。而没有天花板时情况就大不相同，假如仍用无后罩天花扬声器，效果会很差。这时标准上应使用吊装音箱。但若嫌投资大，也可用有后罩天花扬声器。有后罩天花扬声器后罩不仅有通常机械防护作用，而且在一定程度上起到预防声短路作用。
在无吊顶室内（比如地下停车场），则宜选择壁挂式扬声器或室内音柱。前者如DSP-106、DSP-207、系列；后者如DSP-103~403、DSP-109~609系列。
在室外，宜选择室外音柱或号角。前者如DSP-105~405、DSP-108~408系列；后者如DSP-CH~PH系列。这类音柱和号角不仅有防雨功效，而且音量较大。因为室外环境空旷，没有混响效应，选择音量较大品种是必需。
在园林、草地，宜选择草地音箱。如DSP-3601~3602系列。这类音箱防雨、造型优美，且音量和音质全部比较讲究。
在装修讲究、顶棚高阔厅堂，宜选择造型优雅、色调友好吊装式扬声器。如DSP-107系列。
在防火要求较高场所，宜选择防火型扬声器。比如DSP-901F~902F系列。这类扬声器是全密封型，其出线口能够和阻燃套管配接。
至于品牌和档次选择，自然和投资相关。DSP系列以普及档次至中上级档次为主（高级也有，为数较少）。档次高一点可选择ABK相关系列。

2、 广播扬声器配置
广播扬声器标准上以均匀、分散标准配置于广播服务区。其分散程度应确保服务区内信噪比大于15dB。

通常，高级写字楼走廊本底噪声约为48~52 dB，超级商场本底噪声约58~63 dB，繁荣路段本底噪声约70 ~75 dB。考虑到发生事故时，现场可能十分混乱，所以为了紧急广播需要，即使广播服务区是写字楼，也不应把本底噪声估量得太低。椐此，作为通常考虑，除了繁荣热闹场所，不妨大致把本底噪声视为65~70dB（特殊情况除外）。照此推算，广播覆盖区声压级宜在80~85dB以上。
鉴于广播扬声器通常是分散配置，所以广播覆盖区声压级能够近似地认为是单个广播扬声器贡献。依据相关电声学理论，扬声器覆盖区声压级SPL同扬声器灵敏度级LM、馈给扬声器电功率P、听音点和扬声器距离r等有以下关系：

SPL = LM +10 lg P – 20 lg r dB （1）

天花扬声器灵敏度级在88~93dB之间；额定功率为3~10 W。以90dB / 8 W匡算，在离扬声器8m处声压级约为81dB。以上匡算未考虑早期反射声群贡献。在室内，早期反射声群和邻近扬声器贡献可使声压级增加2~3 dB左右。
依据以上近似计算，在天花板不高于3m场馆内，天花扬声器大致能够相互距离5~8m均匀配置。假如仅考虑背景音乐而不考虑紧急广播，则该距离能够增大至8~12m。另外，适适用于中国大陆火灾事故广播设计安装规范 《民用建筑电气设计规范》JGJ/T16-92
（以下简称‘规范’）有以下部分硬性要求：“走道、大厅、餐厅等公众场所，扬声器配置数量，应能确保从本层任何部位到最近一个扬声器步行距离不超出15m。在走道交叉处、拐弯处均应设扬声器。走道末端最终一个扬声器距墙小于8m” 不劣于国家标准GB50116-98相关要求
。
室外场所基础上没有早期反射声群，单个广播扬声器有效覆盖范围只能取上文匡算下限。因为该下限所对应距离很短，所以标准上应使用由多个扬声器组成音柱。馈给扬声器群组（比如音柱）信号电功率每增加一倍（前提是该群组能够接收），声压级可提升3dB。请注意“一倍”含义。由1增至2是一倍；而由2须增至4才是一倍。另外，距离每增加1倍，声压级将下降6dB。依据上述规则不难推算室外音柱配置距离。比如，以DSP-408室外音柱为例，其额定功率为40W，是单个天花扬声器4倍以上。所以，其有效覆盖距离大于单个天花扬声器2倍。实际上，这个距离还能够大部分。因为音柱灵敏度比单个天花扬声器要高（约高3~6dB），而每增加6dB，距离就可再加倍。也就是说408音柱覆盖距离能够达20m以上。但音柱辐射角比较窄，仅在其正前方约60~90度（水平角）左右内有效。具体计算仍可用式（1）。

三、 广播功放选择
广播功放不一样于HI-FI功放。其最关键特征是含有70V 和100V恒压输出端子。这是因为广播线路通常全部相当长，须用高压传输才能减小线路损耗。
广播功放最关键指标是 额定输出功率。应选择多大额定输出功率，须视广播扬声器总功率而定。对于广播系统来说，只要广播扬声器总功率小于或等于功放额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等原因，应合适留有功率余量。根据‘规范’要求，功放设备容量（相当于额定输出功率）通常应按下式计算：
P = K1·K2·ΣP0 （2）
P — 功放设备输出总电功率（W）
P0 — 每一分路（相当于分区）同时广播时最大电功率
P0 = Ki·Pi
Pi — 第i分区扬声器额定容量
Ki — 第i分区同时需要系数：
服务性广播客房节目，取0.2 ~ 0.4
背景音乐系统，取0.5 ~ 0.6
业务性广播，取0.7 ~ 0.8
火灾事故广播，取1.0
K1 — 线路衰耗赔偿系数：1.26 ~ 1.58
K2 — 老化系数：1.2 ~ 1.4

椐此，假如是背景音乐系统，广播功放额定输出功率应是广播扬声器总功率1.3倍左右。
不过，全部公共广播系统标准上应能进行灾难事故紧急广播。所以，系统须设置紧急广播功放。依据‘规范’要求，紧急广播功放额定输出功率应是广播扬声器容量最大三个分区中扬声器容量总和1.5倍
至于广播功放其它规格，取决于广播系统具体结构和投资。

四、 广播分区
一个公共广播系统通常划分成若干个区域，由管理人员（或预编程序）决定那些区域须公布广播、那些区域须暂停广播、那些区域须插入紧急广播- - - 等等。
分区方案标准上取决于用户需要。通常可参考下列规则：
1、 大厦通常以楼层分区，商场、游乐场通常以部门分区，运动场馆通常以看台分区，住宅小区、度假村通常按物业管理分区，等等。
2、 管理部门和公众场所宜分别设区。
3、 关键部门或广播扬声器音量有必需由现场人员任意调整宜单独设区。

总而言之，分区是为了便于管理。通常需要分别对待部分，全部应分割成不一样区。但每一个区内，广播扬声器总功率不能太大，须同分区器和功放容量相适应。以DSPPA系列中MP-9813分区器为例，每一个区功率容量为500VA，但10个区总容量不应超出1000VA。椐此，假如10个区满负荷运行，则平均每个区不应超出100VA（近似100W）。

五、 广播系统建构
1、 简易系统
一个公共广播系统起码须配置下列步骤：
广播扬声器，广播功放，前置放大器，话筒。

A、 最简易方案图一。

DSPPA / MP-P系列广播功放

备用口

图 一 简易系统之一

MP-P系列广播功放有内置前置放大器（俗称“合并机”）。该系列最小功率是60W，可驱动8~16个天花扬声器或5~10条音柱（具体须视扬声器和音柱型号而定）；最大功率是350W，其驱动能力靠近前者6倍。
这个简易系统只能公布语音广播，如通知、寻呼、讲话等。倘要广播背景音乐、广播新闻、公布录音，则可添置CD、卡座、调谐器（收音机）等设备。MP-P系列备有多个线路输入接口，完全能够同这些设备连接。
MP-P系列还能够配接多个话筒，供中、小型集会主席台使用。其中主话筒含有优先功效，其信号能抑制其它输入（令其默音），方便强行插入含有优先权讲话或紧急广播。

B、另一个简易方案图二。

DSPPA / MP-8000系列广播功放
卡座
收音
CD

图 二 简易系统之二

MP-8000系列广播功放是内置收音、卡座、CD一体化功放，功效齐全，一机搞定。其主话筒亦有优先权，可用于紧急插入。
MP-8000系列额定输出最小是60W，最大是350W。MP-8000 系列可用MP-7000系列替换，后者没有CD，其它和前者完全一样。

以上两个简易系统共同缺点是没有分区步骤，也没有同消防中心连动接口。而作为经典公共广播系统，上述步骤和接口是必需，详见下文。

2、 最小系统
最小系统是指公共广播功效基础完备系统。推荐方案图三。
报警信号发生器
DSPPA MP-9815E
调谐器
DSPPA MP-9817R
卡座/CD
DSPPA MP-9816
广播前置放大器
DSPPA MP-9811

优先I 优先II
联动口
话筒

广播功率放大器
DSPPA MP-1500系列

可编程定时器
DSPPA MP-9814T
分区选择器
DSPPA MP-9813D

监听器
DSPPA MP-9812M

天花喇叭或广播音柱

第1区
第10区
来自
消防中心
联动口
联动口
市电
定时电源
图三 最小系统

同简易系统相比较，关键是增加了分区步骤、定时控制步骤、警报步骤和和消防中心连动接口。平时，系统在可编程定时器MP-9814管理下运行（依据预先编定程序定时启闭相关步骤电源），并按时播放作息时间正点钟声信号。当消防中心向系统发出警报信号时，经过连动接口强行开启相关步骤（不管程序处于何种状态）；同时强行切入全部分区插入紧急广播，而不管它是否处于关闭状态。
其次，在该图中，功放和前置放大器也分开了，系统组合、操控更为方便；另外还配置了监听器，方便监听系统运行。

3、 分区报警 / 强插
最小系统即使有分区和强插功效，但其强插功效不够理想。其一，警报不能分区公布，一旦发生警报，全部分区全部同时进入警报状态。这对于规模不大系统是适宜。比如一所小学，常规广播有必需分区（最少教室和办公室要分别对待），而警报当然应该同时公布。但对于规模较大系统则不妥，全方面公布警报可能引发混乱。其二，警报能够强行打开那些在平时处于关闭状态分区，但不能打开那些被现场音控器关闭了分区。

A、为了实现分区报警，须有两路功放，配置图四（仅划出和分区报警相关部分）。

报警信号发生器
DSPPA MP-9815E

背景音源
联动口
常规
话筒

广播功放（背景音乐用）
DSPPA MP-1500系列

前置放大器
DSPPA MP-9811
分区选择器
DSPPA MP-9813D
A B

监听器
DSPPA MP-9812M

天花喇叭或广播音柱

第1区
第10区
来自
消防中心
联动口
图四 分区报警

广播功放（紧急广播用）
DSPPA MP-1500系列

消防
话筒

在图四中，背景节目和警报信号分别送入分区器A、B端，当警报发生时，警报信号只进入警报区，而其它分区则照常播放背景音乐。

B、 为了强行打开（绕过）音控器，有两种制式。一个称为三线制（图五），另一个称为四线制（图六）。
音控器
天花板
24V +
强插用电源 -

广播信号线（热端）N
广播信号线（0线） C
SP
R
N
图五 强插（三线制）
去其它终 端
一个
带音控器
广播终端
R
强插控制
继电器
l 三线制
三线制配置图五。

由图五可见，三线制特点是只有三条终端配线——N、R、C。图示为背景音乐状态。警报时，广播信号线在系统中心（机房）被分区器切换至报警通道，同时由系统中心送出24 V电源（称为强插电源）驱动 强插控制继电器 动作，令R线同N线短接，目标是使使音控器旁通。但这里所使用音控器必需和三线制相容，适用器件为WH-1、WH-2（后者用于多节目源系统）。当一个音控器控制一个扬声器群组时，因为受控功率大，须加接扩展器（EH系列）。至于强插控制继电器，适用器件为CH-1F系列；强插电源可用MP-9820。
有必需指出，有些用户轻易把三线制中R线误接于紧急广播功放输出端。结果造成紧急广播同背景音乐广播相互串音。实际上，R线仅仅是在紧急广播命令驱动下，进行音控器切换一条类似旁通导线。在三线制中没有独立紧急广播信号线，其中N线是由分区器（MP-9813）管理。平时供背景音乐用；紧急时分区器MP-9813自动地把它切换到紧急广播功放输出端，供紧急广播用。

l 四线制
音控器
天花板
24V +
强插用电源 -
广播信号线（热端）
广播信号线（0线）
图六 强插（四线制）
去其它
终 端
SP

R
N
24V -
24V+

四线制配置图六。

由图六可见，四线制终端配线有四条——C、N、+24V、-24V。和三线制相比较，其差异在强插继电器置于音控器内部。适用音控器有WH-1F、WH-2F。
4、 经典系统
推荐方案图七。

图 七 经典系统
节目定时器
DSPPA MP-9814T
报警信号发生器
DSPPA MP-9815E
钟声信号
市话接口
DSPPA MP-9818I
市话线路

交流220V电源
消防警报信号
（来自消防中心）
报警矩阵
DSPPA MP-9819

分区寻呼器
DSPPA MP-9810P
联动口
告警入口
分区强插电源

第1区
第n区
分区选择器
DSPPA MP-9813D
B A

监听器
DSPPA MP-9812M

DSPPA系列天花喇叭
或广播音柱
告警入口
分区电源
DSPPA MP- 9820
音控器
WH-1
强插
控制器
CH-1F
音控器
WH-1
音控器
WH-1
音控器
WH-1F
音控器
WH-1F
音控器
WH-1F
备用功放
DSPPA MP- series
功放 主/备切换器
DSPPA MP- series
报警/寻呼功放
DSPPA MP- series
广播前置放大器
DSPPA MP-9811
EMC2
MIC EMC1 AUX1 AUX2 AUX3
卡座 CD 收音

应急电源
DSPPA MP-9800E
蓄电池
BATTER
交流220V
系统电源
背景音乐 功放
DSPPA MP- series
警报信号
告警入口
告警出口
消防
话筒

寻呼
话筒

同最小系统相比，经典系统增加了报警矩阵、分区强插、分区寻呼、电话接口和主/备功放切换、应急电源等步骤，系统连接也作了对应调整。另外，还展示了多个结构不一样分区。
报警矩阵MP-9819是和消防中心连接智能化接口，能够编程。当消防中心发出某分区火警信号时，报警矩阵能依据预编程序要求，自动地强行开放警报区及其相关邻区，方便插入紧急广播；对于含有音控器分区，须在分区电源MP-9820帮助下才能强行打开（或绕过）音控器进行插入。无关邻区将继续播放背景音乐。在警报开启时，报警信号发生器MP-9815也被激活，自动地向警报区发送警笛或先期固化告警录音（如指导公众疏散录音）。如有必需，可用消防话筒实时指挥现场运作。消防话筒含有最高优先权，能抑制包含警笛在内全部信号。
分区寻呼器MP-9810能够开启由分区选择器MP-9813管理任一个（或任多个）分区，插入寻呼广播。
电话接口MP-9818是和公共电话网连接智能化接口。当有电话呼叫时能自动摘机，向广播区播放来话，使得主管人员能够经过电话公布广播。当电话主叫方挂机时，系统亦会自动挂机。MP-9818含有线路输入口，能够配接调音台、前置放大器等设备，方便举行电话会议。
主 / 备功放切换器能够提升系统可靠性。当主功放故障时能自动切换至备用功放。在图七中有两台主功放，分别支持 背景音乐 和 寻呼/报警。备用功放一台，随时准备自动接管报警任务；该备用功放也可支持背景音乐，但背景音乐广播扬声器总量可能较多，须配置容量相当备用功放。
应急电源属在线式，能在市电停电后支持系统运行30~120分钟（视蓄电池容量而异）。

5、 智能系统
智能系统是指全方面引入计算机管理广播系统。推荐方案图八。

智能化公共广播系统
主机-INTG-

DSPPA
PUBLIC ADDRESS SYSTEM
MAIN MENUE
MP系列功放
MP系列功放
图八 智能化广播系统
第1区
第n区

在图八所表示系统中，智能化公共广播系统主机，是由CPU管理关键设备。在系统建立时经过友好菜单界面进行编程，以后，系统即在程序支配下自动运行。该主机函盖了分区、定时、寻呼、遥控、强插、电话和警报管理等功效；同时能提供二十四小时不间断背景音乐，和可预置固化录音。即它替换了图七中除功放以外全部部分，而且功效更强，操控更灵活。
为了深入提升系统可靠性，各分区（或关键分区）功放可使用主/备结构（参考图七）。
