500KV氧化锌避雷器关键技术条件.doc

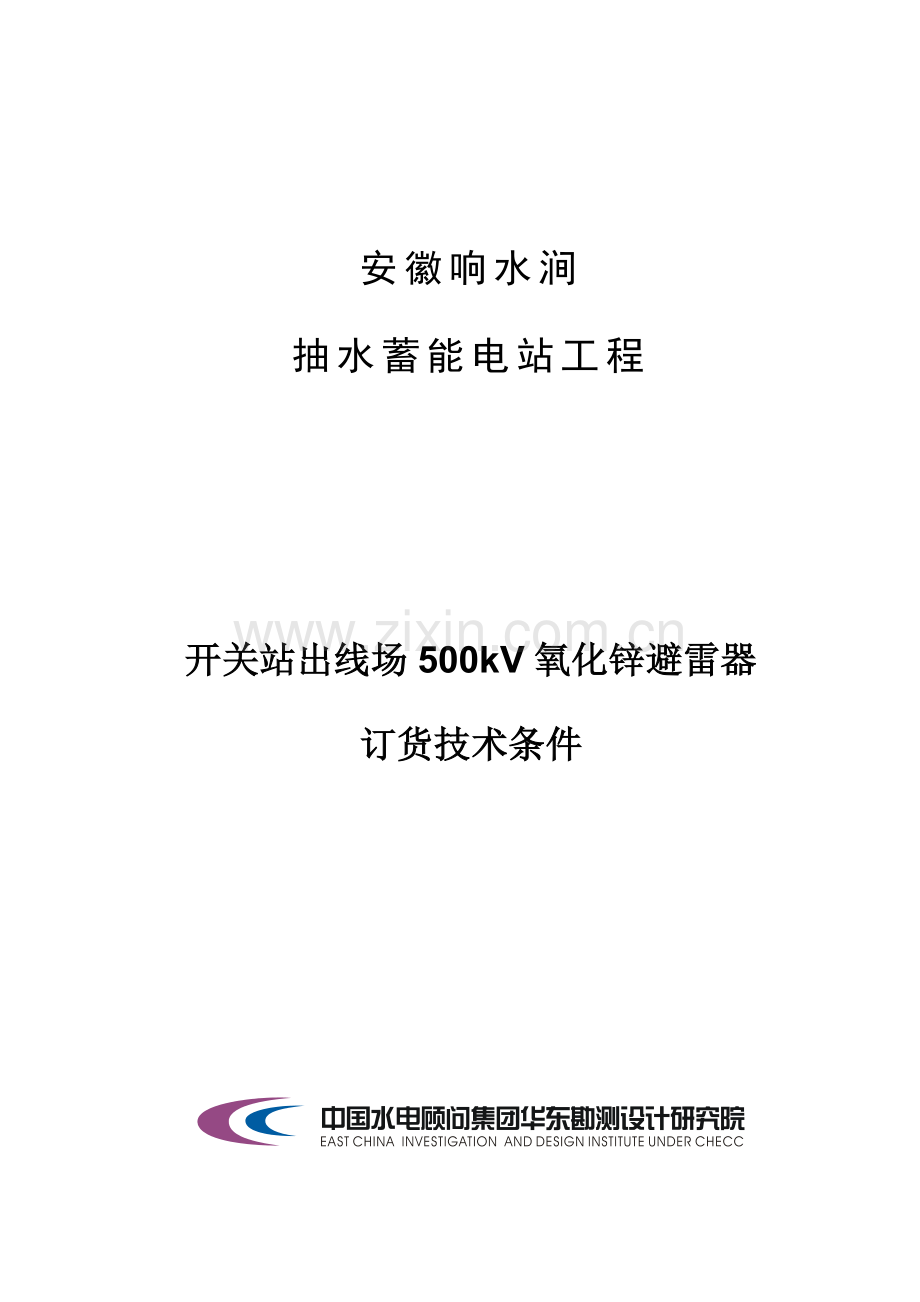

安徽响水涧
抽水蓄能电站工程

开关站出线场500kV氧化锌避雷器
订货技术条件

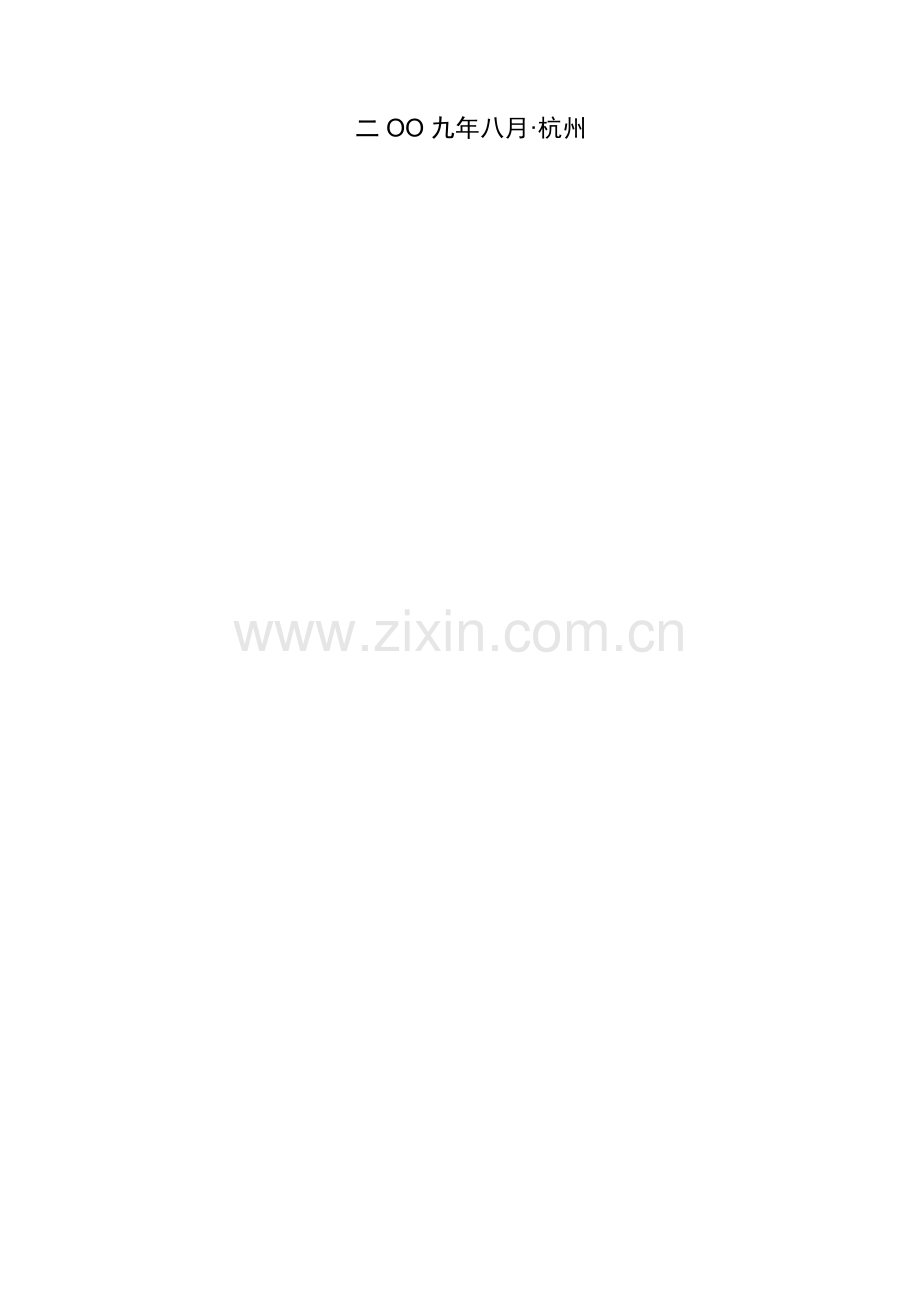

二OO九年八月·杭州
一、 普通技术规范
1. 电站概况
响水涧抽水蓄能电站位于安徽省芜湖市三山区峨桥镇，距芜湖市区30km，合肥130km，南京120km，上海300km，杭州200km，是一座日调节纯抽水蓄能电站。电站装机容量1000MW，装设4台单机容量为250MW立轴单级混流可逆式水泵水轮机-发电电动机组。电站建成后以二回500kV出线接入华东电网，担任华东电网调峰、填谷、调频、调相以及事故备用等任务。
电站枢纽涉及：上、下水库，输水系统，地下洞群（主、副厂房洞、母线洞、主变洞、500kV出线洞等）；地面设有500kVGIS室、继保楼和中控楼等。
响水涧抽水蓄能电站以500kV电压接入华东电力系统，通过2回500kV线路接入500kV繁昌变电所，电气距离约为18.8km。
电站发电电动机与变压器组合方式为单元接线，其间装设有发电机断路器和换向隔离开关，500kV侧各以2组机组－变压器单元接线构成联合单元，接成为2进2出内桥接线。
电站电气主接线见图H21B-7D2-1-101。
500kV氧化锌避雷器安装在开关站出线场内。布置图见图H21B-7D2-7-101~102。
2. 供货范畴
(1) 卖方应按本技术条件规定，完毕500kV氧化锌避雷器（涉及备品备件、专用工具）设计、制造、工厂实验、包装、发运、运送、交货、图纸和资料提供以及技术培训等任务，以及现场安装、调试、试运营、设备验收、投入商业运营及质量保证期内提供技术指引和督导服务，并对上述工作质量负责。由于卖方因素导致安装、调试和试运营进度迟延，引起有关费用增长由卖方负责。
(2) 500kV氧化锌避雷器6台。500kV氧化锌避雷器每相都应配备放电计数器、放电电流记录器和泄漏电流监测装置。
(3) 提供500kV氧化锌避雷器端子板及与设备线夹（设备线夹由其她承包商提供）连接螺栓及附件等。
(4) 安装所需消耗性材料，涉及基本螺栓等。
(5) 卖方应提供互相协调和完善设计。任何元件或装置，如果技术文献中未专门提到，但它对于一套完整和性能良好配电装置又是必不可少，或者对于稳定运营、或者对于改进配电装置运营品质都是必要话，那么这些元件或装置，也应由出卖人提供，其费用涉及在总价中。
(6) 卖方应承担保证期内技术服务及保证期满之后售后服务。
(7) 交货期为：10月30日。
3. 500kV氧化锌避雷器使用条件
(1) 安装地点： 户外
(2) 周边环境温度
最高气温 40℃
最低气温 -20℃
最大日温差 25K
(3) 储运温度
最高气温 45℃
最低气温 -25℃
(4) 相对湿度
日相对湿度平均值 ≤95
月相对湿度平均值 ≤90
(5) 海拔高度 ≤1000m
(6) 太阳辐射强度 0.1w∕cm2
污秽级别 III
覆冰厚度 10 mm
风速/风压 34 m/s 700Pa
(7) 地震基本烈度 8度
水平地震动峰值加速度： 0.20g
垂直地震动峰值加速度： 0.10g
(8) 500kV系统条件
额定频率： 50Hz
最高运营电压： 550kV
中性点接地方式： 直接接地。
系统短路电流： 63 kA /2s
4. 卖方提供图纸、资料
4.1 投标时应提供图纸和资料
卖方应在其投标书中按下述规定提供足够详细和清晰图纸和资料，这些图纸和资料应简要地阐明设备或材料特性，同步对与本技术条件技术规范有异或有偏差之处应详细阐明并列入专用偏差表，否则视为无偏差。除非买方批准，设备最后设计和供货应按这些图纸和资料进行。
(1) 500kV氧化锌避雷器外形及安装图，涉及：外形尺寸、安装尺寸、基本尺寸及动/静荷载。
(2) 500kV氧化锌避雷器和端子安装尺寸，接线盒引出端子串并联示意图及其阐明。
(3) 500kV氧化锌避雷器伏安特性曲线；伏秒特性曲线；长线释放能力曲线和报告。
(4) 500kV氧化锌避雷器设备运送、储存和安装阐明。
(5) 产品型式实验报告、鉴定资料等。
(6) 500kV氧化锌避雷器性能参数：
一
使用条件

500kV氧化锌避雷器

(1)
安装地点

(2)
周边环境温度

最高气温
℃

最低气温
℃

最大日温差
K

(3)
储运温度

最高气温
℃

最低气温
℃

(4)
相对湿度

日相对湿度平均值
%

月相对湿度平均值
%

(5)
海拔高度
m

(6)
太阳辐射强度
w∕cm2

(7)
污秽级别

覆冰厚度
mm

(8)
风速/风压
m/s Pa

(9)
地震基本烈度
度

水平地震动峰值加速度：
g

垂直地震动峰值加速度：
g

二
技术参数

(1)
制造厂及产品型号

(2)
型式

(3)
额定电压
kV

(4)
持继运营电压
kV

(5)
标称放电电流

kA

(6)
直流1mA参照电压 kV
kV

(7)
操作冲击电流为30/100ms时最高放电电压：

1kA
kV

2kA
kV

3kA
kV

(8)
8/20μs雷电冲击电流为下列值时最高放电电压：

5kA
kV

10kA
kV

20kA
kV

(9)
1/5μs陡波冲击电流为下列值时最高放电电压：

10kA
kV

20kA
kV

(10)
短时大电流耐受能力(4/10μs 2脉冲) A
A

(11)
长期小电流冲击耐受能力(直角波μs 20脉冲)
A

(12)
输电线路放电级别（按IEC） 级

(13)
压力释放能力：

大电流（0.2秒）
A

小电流
A

(14)
25℃环境温度下泄漏电流

有功电流
mA

容性电流
mA

(15)
25℃环境温度下参照电流 mA
mA

(16)
25℃环境温度下工频参照电压 kV
kV

(17)
工频耐受电压时间特性曲线

(18)
总能量吸取能力
kJ/kV

(19)
短时过电压能力（所有额定能量释放后）

1秒
kV

10秒
kV

100秒
kV

持续
kV

(20)
瓷套绝缘水平

雷电冲击（1.2/50μs）
kV

操作冲击
kV

工频、1min、湿试
kV

(21)
瓷绝缘外表面最小爬电距离 mm
mm

瓷绝缘外表泄漏比距
mm/kV

(22)
无线电干扰电压（在1.1×550/kV下）
μV

(23)
局部放电量（在1.1×550/kV下） PC
pC

(24)
端子容许荷载（安全系数应为2.75时）

水平
N

垂直
N

横向
N

(25)
抗弯强度（并提供强度计算报告）
Nm

(26)
节数

(27)
各节直径
mm

(28)
重量（不涉及绝缘基座） kg
kg

(29)
重量（涉及绝缘基座） kg
kg

(30)
高度（不涉及绝缘基座） m,
m

(31)
高度（涉及绝缘基座） m
m

(32)
屏蔽环直径
m

(33)
大小伞尺寸

P1
mm

P2
mm

(34)
大伞间距
mm

(35)
泄漏电流监测装置型号

(7) 重要外购、外协部件清单

序号
部件名称
规格/型号
制造厂/原产地
备 注

(8) 工厂组装、检查、实验项目清单
序号
项 目 名 称
筹划日期
备注

(9) 投标产品使用业绩
提供近五年制造过与本招标书中500kV氧化锌避雷器相类似、投标人以为有代表性设备和系统有关资料，并应附上顾客出具证明设备运营状况证明书。
序号
重要技术参数
用于何工程
投运时间
运营状况

(10) 投标人以为需要其她资料。
4.2 合同订立后卖方提供图纸资料
合同签定生效后30天内，卖方应提供下列图纸及资料5 套（其中3套寄设计院）供审查。图纸审查通过后20天内提供8套（其中3套寄设计院）最后设计图纸和资料，并提供光盘2套（其中1套寄设计院）。所有正式提交给买方图纸和资料应盖有“送审”或“正式”图章。
1) 500kV氧化锌避雷器外形尺寸、安装基本尺寸图以及对支架和基本规定（图中应注明所有必要附属设备，如放电计数器、泄漏监测装置外型尺寸和安装位置及尺寸，接地端子位置和尺寸，基座和螺栓规格、注明运送尺寸、吊运尺寸和图中应反映避雷器组装完毕后外型、重心、及组装后总重量等）
2) 500kV氧化锌避雷器连接端子详图。
3) 500kV氧化锌避雷器安装及辅助装置所必须任何其他图纸
4) 500kV氧化锌避雷器土建和基本规定阐明书
5) 500kV氧化锌避雷器电气参数和机械参数计算报告
6) 产品型式实验报告、鉴定资料等。
7) 设备材料清单。
4.3 货品交货时，卖方应向买方提供安装使用阐明书、工厂实验报告、安装手册及维护手册等关于技术资料8份；卖方应将资料包装好，随同每批货品发运。
4.4 卖方提供所有图纸资料文献等费用均包括在合同总价中。
5. 原则
(1) 500kV氧化锌避雷器设计、制造、实验、包装、运送、安装除应满足本技术条件规定规定外，尚须遵循如下规程规范与原则。若这些原则做出修改时，应以修订后新原则执行。应遵循重要规程、规范与原则有：
《交流无间隙金属氧化物避雷器》 GB11032-
《交流电力系统金属氧化物避雷器使用导则》 DL/T804-
《进口交流无间隙金属氧化物避雷器技术规范》 DL/T613-1997
《电工术语 避雷器、低压电涌保护器及元件》 GB/T2900.12-
《高压输配电设备绝缘配合》 GB311.1-1997
《交流无间隙金属氧化锌避雷器》 IEC60099

(2) 其他关于技术规定及规定。
1) 所有螺丝、螺母、螺栓、螺杆和关于管件螺纹应使用GB原则。
2) 所有原则都应是最新版本，如原则间浮现矛盾时，则按最高原则执行或按双方商定原则执行。如卖方选用上述规定以外原则时，卖方应提供等同替代原则，供买方确认。
3) 设备制造应采用先进工艺，以保证各种运营状况下运营可靠。所有部件构造、尺寸和材料应做到在各种应力下不产生扭曲和过量磨损。零部件应有良好互换性和便于安装及检修。
6. 技术服务
(1) 现场服务
500kV氧化锌避雷器现场安装、现场调试及现场实验工作由卖方负责，卖方应派出有经验安装、实验督导人员，在买方协调下，对合同设备安装、现场实验进行技术监督和指引，以及负责交付竣工图纸资料。
卖方应免费为买方培训运营检修人员。
现场服务次数、人数、时间应在投标书中标明，费用应单独列出并计入投标价。若由于卖方因素需要现场改动而增长工作量，应由卖方承担额外费用。
(2) 保证期内技术服务
在保证期内，卖方应保证在正常运营条件下500kV氧化锌避雷器正常稳定运营；
系统发生故障时，卖方接到买方告知48小时内到现场修复或更换设备，并分析故障因素。
(3) 保证期后技术服务
保证期后，卖方仍应向买方提供优惠服务，承诺售后服务随叫随到，以成本价格向买方提供需要备件和承担原理性故障而导致改进责任。
7. 备品备件和专用工具
7.1 规定备品备件
卖方应按如下规定提供规定备品备件，并分别列出价格，其价格涉及在合同总价中。
500kV氧化锌避雷器放电记录器（涉及毫安表）1套
7.2 卖方推荐备品备件
卖方应提出推荐备品备件清单，并单独分项列出报价，这某些价格不涉及在投标总价中。买方将依照需要另行定购所有或某些此类备品备件。
所有备品备件应当是新，并通过各种实验，必要能与原件互相替代，且与原件采用完全相似工艺制成。
已经订货备品备件按项目分别同步运出，并需妥善包装，在包装上注有用途和阐明。不同种类备品备件放在同一箱内时，应在箱面上注明。
7.3 卖方推荐专用工器具
卖方还应开列以为必要增长专用工器具清单注明名称、型号、规格、数量、用途及单价，并另行报价。
在合同订立后，如果依照所供货设备最后设计，卖方推荐专用工具数量有所增长，因系卖方责任，则这些增长提供数量不另收费。同样，如果为供货设备安装或维修尚需补充其他专用工具，这些工具也将免费提供。
7.4 标志、包装、运送、贮存及其她
(1) 铭牌
铭牌应采用不锈钢材料制成，铭牌应装在明显位置上。
(2) 包装和运送
Ø 交货地点：响水涧抽水蓄能电站工作现场买方指定位置交货，卸货由买方负责，卖方应提供技术指引和专用起吊工具。运送方式由卖方拟定。
Ø 合同设备运送时，未拆卸附件应采用保护装置和办法使之固定牢固，运送中不得损坏。
Ø 拆卸零部件应保证包装严密牢固，通过运送和保管，直到安装，应不受损伤，不受潮。
Ø 每个包装箱都应有明显清晰“小心轻放”，“向上”，“防潮”等标志，并标明包装箱内附件名称，箱内应附有包装部件清单和保管注意事项阐明书。
Ø 500kV氧化锌避雷器及所有附件包装应便于装卸、搬运、起吊和储存。

二、 专用技术规范
1. 概述
1.1 本段重要论述500kV氧化锌避雷器设备和技术规定。
2. 500kV氧化锌避雷器专用技术条款
2.1 型式
户外，立式，交流无间隙金属氧化物型
2.2 额定值与特性参数
(1) 系统最高工作电压 550kV
(2) 避雷器额定电压 444kV
(3) 最大持续工作电压 >346kV
(4) 额定频率 50Hz
(5) 标称放电电流 20kA
(6) 直流1mA参照电压 >607kV
(7) 保护水平
（a）雷电冲击电流下残压（8/20ms）
10kA ＜990kV（峰值）
20kA ＜1060kV（峰值）
（b）陡波标称放电冲击电流下残压（1/5ms）
10kA ＜1060kV（峰值）
20kA ＜1150kV（峰值）
（c）操作冲击电流下残压（30～60ms波头）
2kA ＜870kV（峰值）
3kA ＜920kV（峰值）
(8) 电流冲击耐受能力
（a）冲击大电流耐受能力（4/10ms，2次脉冲） 100kA（峰值）
（b）长持续时间小电流耐受能力（ms，方波，20次脉冲）
A（峰值）
(9) 输电线路放电级别 5级（IEC）
(10) 压力释放能力
（a）大电流时最小值 63kA（有效值，对称）
（b）小电流时最大值 800A（有效值，对称）
(11) 总能量吸取能力（冲击2次） ≥13kJ/kV（额定电压）
(12) 短时过电压承受能力（所有额定电能释放后来）
510kV（有效值） 1s
488kV 10s
466kV 100s
444kV 1200s
(13) 外绝缘耐压水平
（a）全波冲击耐受电压（1.2/50ms） 1550kV（峰值）
（b）操作冲击耐受电压（250/2500ms） 1175kV（峰值）
（c）工频耐受电压（湿，1min） 680V（有效值）
(14) 对地爬电比距 ≥25mm/kV
(15) 在1.1×550kV电压下无线电干扰电压不不不大于500μV。
(16) 局部放电特性
在1.1×550kV电压下局部放电量应不不不大于10pC。
2.3 构造性能
(1) 避雷器应符合IEC60099－4和IEC60060规定。
(2) 避雷器布置见附图。避雷器基本及支撑立柱由买方负责。供方应提供避雷器与基本连接尺寸及对土建规定。
(3) 卖方应提供屏蔽环（均压环）。
(4) 对避雷器主端子板应为板状，提供500kV氧化锌避雷器端子板及与设备线夹（设备线夹由其她承包商提供）连接螺栓及附件等。
(5) 避雷器顶部端子板容许组合荷载如下，安全系数不不大于2.75
纵向水平 N
横向水平 1500N
垂直 1500N
端子板应能承受1000Nm弯矩不发生变形。
供方应提供端子板机械强度计算报告。
(6) 避雷器应能承受施加于其上持续和短时组合荷载。组合荷载为其相应分量矢量和。
（a） 持续组合荷载：
·本段规定作用于接线端子板纵向水平荷载；
·避雷器自身重量及本段规定作用于接线端子板上垂直荷载；
·避雷器自身最大荷载及本段规定作用于接线端子板上横向水平荷载；
·持续组合荷载安全系数不应不大于2.5。
（b） 短时组合荷载：
·本段规定作用于接线端子板纵向水平荷载；
·地震动态荷载；
·避雷器自身25％最大风荷载和端子板上25％横向荷载；
·短时组合荷载安全系数不应不大于1.67；
·供方应提供避雷器机械强度计算报告。
(7) 避雷器应设防爆装置（压力释放装置），每只避雷器应配备避雷器底座、接地引线绝缘子。
(8) 避雷器每相都应配备放电计数器和放电电流记录器及其绝缘基座。放电电流记录器可以记录放电电流峰值，且可以在避雷器运营状况下安全地拆卸。记录器还应能通过定期检查拟定已发生动作次数。放电计数器和放电电流记录器应能避免由于线路冲击引起错误批示。计数器应密封，以防止水份侵入。
(9) 避雷器动作信号传播回路应是安全绝缘。
(10) 应配备避雷器泄漏电流监测装置。
(11) 供方应提供老化实验及避雷器有效寿命年限报告和伏安特性曲线，伏秒特性曲线，长线释放能力曲线和报告资料。
(12) 避雷器瓷套应为棕色。瓷套外形系数、直径系数、以及伞裙形状参数均应符合IEC60815原则，瓷套伞裙应为不等径大小伞裙。瓷套釉色应为棕色，瓷套瓷质应符合IEC60168规定。
3. 实验
3.1 500kV氧化锌避雷器型式实验
(1) 工频参照电压实验
(2) 残压特性
(3) 大电流冲击耐受实验
(4) 内、外绝缘工频耐压实验
(5) 动作负载实验
(6) 压力释放实验
(7) 人工污染实验
(8) 无线电干扰电压和局部放电实验
(9) 密封实验
(10) 工频电压耐受时间特性实验
(11) 电压分布实验
(12) 机械强度实验
(13) 抗震实验
(14) 避雷器瓷套实验
(15) 绝缘电阻实验
(16) 最大工作电压持续电流实验
(17) 长持续时间冲击电流耐受实验
3.2 工厂实验项目
(1) 密封实验
(2) 工频参照电压实验
(3) 雷电冲击残压实验
(4) 直流参照电压实验
(5) 无线电干扰电压和局部放电实验
(6) 交流泄漏电流实验
(7) 测量每组避雷器绝缘电阻及底座绝缘电阻
(8) 最大工作电压持续电流实验
(9) 标称放电电流残压实验

3.3 现场实验项目
(1) 测定工频参照电压
(2) 测定每段绝缘电阻，及整组底座绝缘电阻
(3) 避雷器放电计数器动作实验、放电电流记录器和泄漏电流表校验
(4) 测量交流泄漏电流实验
(5) 实验评价
按供方提供温度校正值校正后，各节避雷器及整组避雷器工频参照电压与工厂测定值相差应不大于±5％。
