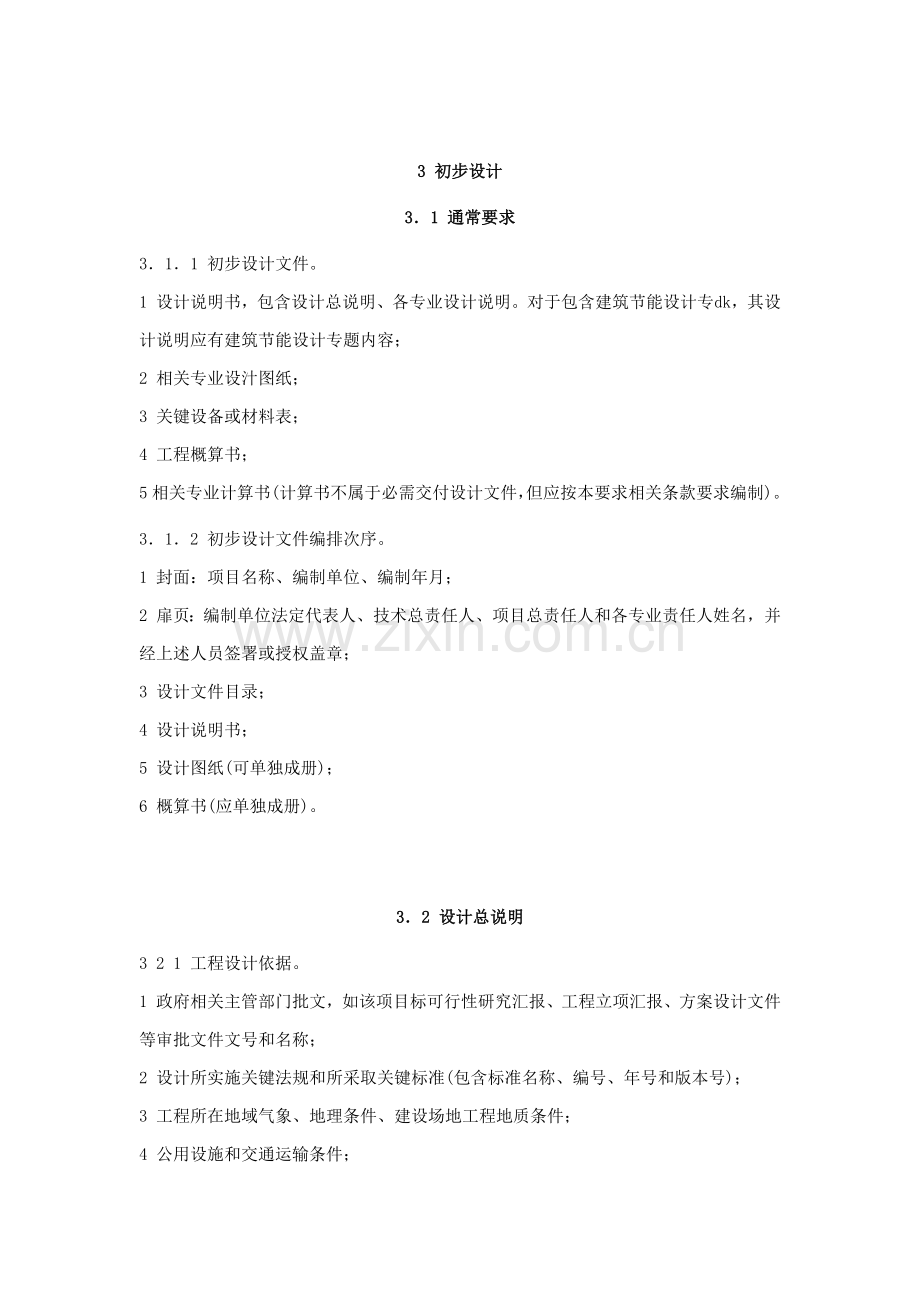

3 初步设计
3．1 通常要求
3．1．1 初步设计文件。
1 设计说明书，包含设计总说明、各专业设计说明。对于包含建筑节能设计专dk，其设计说明应有建筑节能设计专题内容；
2 相关专业设汁图纸；
3 关键设备或材料表；
4 工程概算书；
5 相关专业计算书(计算书不属于必需交付设计文件，但应按本要求相关条款要求编制)。
3．1．2 初步设计文件编排次序。
1 封面：项目名称、编制单位、编制年月；
2 扉页：编制单位法定代表人、技术总责任人、项目总责任人和各专业责任人姓名，并经上述人员签署或授权盖章；
3 设计文件目录；
4 设计说明书；
5 设计图纸(可单独成册)；
6 概算书(应单独成册)。

3．2 设计总说明
3 2 1 工程设计依据。
1 政府相关主管部门批文，如该项目标可行性研究汇报、工程立项汇报、方案设计文件等审批文件文号和名称；
2 设计所实施关键法规和所采取关键标准(包含标准名称、编号、年号和版本号)；
3 工程所在地域气象、地理条件、建设场地工程地质条件；
4 公用设施和交通运输条件；
5 计划、用地、环境保护、卫生、绿化、消防、人防、抗震等要求和依据资料；
6 建设单位提供相关使用要求或生产工艺等资料。
3. 2．2 工程建设规模和设计范围。
1 工程设计规模及项目组成；
2 分期建设情况；
3 负担设计范围和分工。
3. 2．3 总指标。
1 总用地面积、总建筑面积和反应建筑功效规模技术指标；
2 其它相关技术经济指标。
3．2．4 设计特点。
1 简述各专业设计特点和系统组成；
2 采取新技术、新材料、新设备和新结构情况。
3．2. 5 提请在设计审批时需处理或确定关键问题。
1 相关城市计划、红线、拆迁和水、电、蒸汽、燃料等能源供给协作问题；
2 总建筑面积、总概算(投资)存在问题；
3 设计选择标准方面问题；
4 关键设计基础资料和施工条件落实情况等影响设计进度原因；
5 明确需要进行专题研究内容。
注：总说明中已叙述内容，在各专业说明中可不再反复。

3．3 总平面
3．3．1 在初步设计阶段，总平面专业设计文件应包含设计．说明书、设计图纸。
3．3．2 设计说明书。
1 设计依据及基础资料。
1)摘述方案设计依据资料及指示中和本专业相关关键内容；
2)相关主管部门对本工程指示计划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、建筑物控制高度、建筑退让各类控制
线距离、容积率、建筑密度、绿地率、日照标准、高压走廊、出入口位置、停车泊位数等)，和对总平面布局、周围环境、空间处理、交通组织、环
境保护、文物保护、分期建设等方面特殊要求；
3)本工程地形图编制单位、日期，采取坐标、高程系统；
4)凡设计总说明中已叙述内容可从略。
2 场地概述。
1)说明场地所在地名称及在城市中位置(简述周围自然和人文环境、道路、市政基础设施和公共服务设施配套和供给情况，和四邻原有和计划
关键建筑物和构筑物)；
2)概述场地地形地貌(如山丘范围、高度，水域位置、流向、水深，最高最低标高、总坡向、最大坡度和通常坡度等地貌特征)；
3)描述场地内原有建筑物、构筑物，和保留(包含名木、古迹、地形、植被等)、拆除情况；
4)摘述和总平面设计相关自然原因，如地震、湿陷性或胀缩性土、地裂缝、岩溶、滑坡和其它地质灾难。
3 总平面部署。
1)说明总平面设计构思及指导思想；说明怎样因地制宜，结合地域文化特点及气候，自然地形综合考虑地形、地质、日照、通风、防火、卫生、交通
和环境保护等要求部署建筑物、构筑物，使其满足使用功效、城市计划要求和技术安全、经济合理性，节能、节地、节水、节材等要求；
2)说明功效分区、远近期结合、预留发展用地设想；
3)说明建筑空间组织及其和四面环境关系；
4)说明环境景观和绿地部署及其功效性，观赏性等；
5)说明无障碍设施部署。
4 竖向设计。
1)说明竖向设计依据(如城市道路和管道标高、地形、排水、最高洪水位、最高潮水位、土方平衡等情况)；
2)说明怎样利用地形，综合考虑功效、安全、景观、排水等要求进行竖向部署；说明竖向部署方法(平坡式或台阶式)、地表雨水搜集利用及排除方
式(明沟或暗管)等；如采取明沟系统，还应闸述其排放地点地形和高程等情况；
3)依据需要注明初平土石方工程量；
4)防灾方法，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等技术方法。
5 文通组织。
1)说明人流和车流组织、路网结构、出入口、停车场(库)部署及停车数量确实定；
2)消防车道及高层建筑消防扑救场地部署；
3)说明道路关键设计技术条件(如主干道和次干道路面宽度、路面类型、最大及最小纵坡等)。
6 关键技术经济指标表(表3. 3．2)。

注：1 当工程项目(如城市居住区)有对应计划设计规范时．技术经济指标内容应按其实施；
2 计算容积率时，通常不包含±0.00以下地下建筑面积。
3．3. 3 设计图纸。
1 区域位置图(依据需要绘制)。
2 总平面图。
1)保留地形和地物；
2)测量坐标网、坐标值，场地范围测量坐标(或定位尺寸)，道路红线、建筑控制线，用地红线；
3)场地四邻原有及计划道路、绿化带等位置(关键坐标或定位尺寸)和关键建筑物及构筑物位置、名称、层数、间距；
4)建筑物、构筑物位置(人防工程、地下车库、油库、贮水池等隐蔽工程用虚线表示)和各类控制线距离，其中关键建筑物、构筑物应标注坐标
(或定位尺寸)、和相邻建筑物之间距离及建筑物总尺寸、名称(或编号)、层数；
5)道路、广场关键坐标(或定位尺寸)，停车场及停车位、消防车道及高层建筑消防扑救场地部署，必需时加绘交通流线示意；
6)绿化、景观及休闲设施部署示意，并表示出护坡、挡土墙，排水沟等；
7)指北针或风玫瑰图；
8)关键技术经济指标表(表3. 3．2)；
9)说明栏内注写：尺寸单位、百分比、地形图测绘单位、日期，坐标及高程系统名称(如为场地建筑坐标网时，应说明其和测量坐标网换算关系)，
补充图例及其它必需说明等。
3 竖向部署图。
1)场地范围测量坐标值(或定位尺寸)；
2)场地四邻道路、地面、水面，及关键性标高(如道路出入口)；
3)保留地形、地物；
4)建筑物、构筑物位置名称(或编号)， 关键建筑物和构筑物室内外设计标高、层数，有严格限制建筑物、构筑物高度；
5)关键道路、广场起点、变坡点、转折点和终点设计标高，和场地控制性标高；
6)用箭头或等高线表示地面坡向，并表示出护坡、挡土墙、排水沟等；
7)指北针；
8)注明：尺寸单位、百分比、补充图例；
9)本图可视工程具体情况和总平面图合并；
10)依据需要利用竖向部署图绘制上方图及计算初平上方工程量。

3. 4 建 筑
3. 4. 1 在初步设计阶段，建筑专业设计文件应包含设计说明书和设计图纸。
3．4．2 设计说明书。
1 设计依据。
1)摘述设计任务书和其它依据性资料中和建筑专业相关关键内容；
2)设计所实施关键法规和所采取关键标准(包含标准名称、编号、年号和版本号)。
2 设计概述。
1)表述建筑关键特征，如建筑总面积、建筑占地面积、建筑层数和总高、建筑防火类别、耐火等级、设计使用年限、地震基础烈度、关键结构选型、
人防类别和防护等级、地下室防水等级、屋面防水等级等；
2)概述建筑物使用功效和工艺要求；
3)简述建筑功效分区、平面布局、立面造型及和周围环境关系；
4)简述建筑交通组织、垂直交通设施(楼梯．电梯、自动扶梯)布局，和所采取电梯、自动扶梯功效、数量和吨位、速度等参数；
5)综述建筑防火设计；
6)无障碍、智能化、人防等方面设计要求和内容和所采取特殊技术方法；
7)关键技术经济指标包含能反应建筑规模总建筑面积和诸如住宅套型和套数、旅馆房间数和床位数、医院门诊人次和住院部病床数、车
库停车位数量等；
8)简述建筑外立面用料、屋面结构及用料、内部装修使用关键或特殊建筑材料；
9)对含有特殊防护要求门窗有必需说明。
3 多子项工程中简单子项可用建筑项目关键特征表(表3．4-2)作综合说明。

4 对需分期建设工程，说明分期建设内容和对续建、扩建设想及相关方法。
5 幕墙工程、特殊屋面工程及其它需要另行委托设计、加工工程内容必需说明。
6 需提请审批时处理问题或确定事项和其它需要说明问题。
7 建筑节能设计说明；
1)设计依据；
2)项目所在地气候分区及围护结构热工性能限值；
3)简述建筑节能设计，确定体型系数、窗墙比、大窗屋面比等关键参数，明确屋面、外墙(非透明幕墙)、外窗(透明摧墙)等围护结构热工性能
及节能结构方法。
3. 4. 3 设计图纸、
1 平面图。
1)标明承重结构轴线、轴线编号、定位尺寸和总尺寸；注明各空间名称，住宅标注套型内卧室、起居室(厅)、厨房、卫生间等空间使用面积；
2)绘出关键结构和建筑构配件，如非承重墙、壁柱、门窗(幕墙)、天窗、楼梯、电梯、自动扶梯、中庭(及其上牛)、夹层、平台、阳台、雨篷、台
阶、坡道、散水明沟等位置；当围护结构为幕墙时，应标明椿墙和主体结构定位关系；
3)表示关键建筑设备位置，如水池、卫生器具等和设备专业相关设备位置；
4)表示建筑平面或空间防火分区和防火分区分隔位置和面积，宜单独成图；
5)标明室内、外地面设计标高及地上、地下各层楼地面标高；
6)底层平面标注剖切线位置、编号及指北针；
7)绘出有特殊要求或标准厅、室室内部署，如家俱部署等；也可依据需要选择绘制标准层、标准单元或标准问放大平面图及室内部署图；
8)图纸名称、百分比。
2 立面图。应选择绘制关键立面，立面图上应标明：
1)量端轴线和编号；
2)立面外轮廓及关键结构和建筑部件可见部分，如门窗(幕墙)、雨篷、檐口(女儿墙)、屋顶、平台、栏杆、坡道、台阶和关键装饰线脚等；
3)平，剖面未能表示屋顶、屋顶高耸物、檐口(女儿墙)、室外地面等处关键标高或高度；
4)可见关键部位饰面用料；
5)图纸名称、百分比。
3 剖面图。剖面应剖在层高、层数不一样、内外空间比较复杂部位(如中庭和邻近楼层或错层部位)，剖面图应正确、清楚地绘示出剖到或看到各相关部
分内容，并应表示：
1)关键内、外承重墙、柱轴线，轴线编号；
2)关键结构和建筑结构部件，如地面、楼板、屋顶、栅口、女儿墙、吊顶、粱、柱、内外门窗、天窗、楼梯、电梯、平台，雨篷、阳台、地沟、地坑，
台阶、坡道等；
3)各层楼地面和室外标高，和建筑总高度，各楼层之间尺寸及其它必需尺寸等；
4)图纸名称、百分比。
4 对于贴邻原有建筑，应绘出其局部平、立、剖面。

3．5 结 构
3．5．1 在初步设计阶段，结构专业设计文件应包含设计说明书、设计图纸和计算书。
3．5．2 设计说明书。
1 工程概况。
1)工程地点、工程分区、关键功效；
2)各单体(或分区)建筑长、宽、高，地上和地下层数，各层层高，关键结构跨度，特殊结构及造型，工业厂房吊车吨位等。
2 设计依据：
1)主体结构设计使用年限；
2)自然条件：基础风压、基础雪压、气温(必需时提供)、抗震设防烈度等；
3)工程地质勘察汇报或可靠地质参考资料；
4)场地地震安全性评价汇报(必需时提供)；
5)风洞试验汇报(必需时提供)；
6)建设单位提出和结构相关符合相关标准、法规书面要求；
7)同意上一阶段设计文件；
8)本专业设计所实施关键法规和所采取关键标准(包含标准名称、编 号、年号和版本号)。
3 建筑分类等级。应说明下列建筑分类等级及所依据规范或批文：
1)建筑结构安全等级；
2)地基基础设计等级；
3)建筑抗震设防类别；
4)钢筋混凝土结构抗震等级；
5)地下室防水等级；
6)人防地下室设计类别、防常规武器抗力等级和防核武器抗力等级；
7)建筑防火分类等级和耐火等级。
4 关键荷载(作用)取值：
1)楼(屋)面活荷载、特殊设备荷载；
2)风荷载(包含地面粗糙度，有条件时说明体型系数、风振系数等)；
3)雪荷载(必需时提供积雪分布系数等)；
4)地震作用(包含设计基础地震加速度、设计地震分组、场地类别、场地特征周期、结构阻尼比、地震影响系数等)；
5)温度作用及地下室水浮力相关设计参数；
6)特殊荷载(作用)工况组合，包含分项系数及组合系数。
5 上部及地下室结构设计。
1)结构缝(伸缩缝、沉降缝和防震缝)设置；
2)上部及地下室结构选型及结构部署说明；
3)关键技术问题处理方法；特殊技术说明，结构关键节点、支座说明或简图；
4)有抗浮要求地下室应明确抗浮方法；
5)施工特殊要求及其它需要说明内容。
6 地基基础设计。
1)工程地质和水文地质概况，应包含各关键土层压缩模量和承载力特征值(或桩基设计参数)；地基液化判别，地基土冻胀性和融陷情况，特殊地质
条件(如溶洞)等说明，土及地下水对钢筋、钢材和混凝土腐蚀性；
2)基础选型说明；
3)采取天然地基时，应说明基础埋置深度和持力层情况；采取桩基时，应说明桩类型、桩端恃力层及进入持力层深度；采取地基处理时，应说明
地基处理要求；
4)关键技术问题处理方法；
5)必需时应说明对相邻现有建筑物等影响及保护方法；
6)施工特殊要求及其它需要说明内容。
7 结构分析，
1)采取结构分析程序名称、版本号、编制单位；复杂结构或关键建筑应最少采取两种不一样计算程序；
2)结构分析所采取计算模型、整体计算嵌固部位，结构分析输入关键参数，必需时附计算模型简图；
3)列出关键控制性计算结果，能够采取图表方法表示；对计算结果进行必需分析和说明。
8 关键结构材料。包含混凝土强度等级、钢筋种类、砌体强度等级、砂浆强度等级、钢绞线或高强钢丝种类、钢材牌号、特殊材料或产品(如成品拉索、锚具、铸钢
件、成品支座、阻尼器等)说明等。
9 其它需要说明内容。
1)必需时应提出试验要求，如风洞试验、振动台试验、节点试验等；
2)深入地质勘察要求、试桩要求等；
3)尚需建设单位深入明确要求；
4)对需要进行抗震设防专题审查和其它专题论证项目应明确说明；
5)提请在设计审批时需处理或确定关键问题。
3．5．3 设计图纸。
1 基础平面图及关键基础构件截面尺寸；
2 关键楼层结构平面部署图，注明关键定位尺寸、关键构件截面尺寸；结构平面图不能表示清楚结构或构件，可采取立面图、剖面图，轴测图等方法表示；
3 结构关键或关键性节点、支座示意图；
4 伸缩缝、沉降缝、防震缝、施工后浇带位置和宽度应在对应平面图中表示。
3．5．4 计算书。计算书应包含荷载统计，结构整体计算、基础计算等必需内容，计算书经校审后保留。

3．6 建筑电气
3．6．I 在初步没计阶段，建筑电气专业设计文件应包含设计说明书、设计图纸、关键电气设备表、计算书。
3. 6．2 设计说明书。
1 设计依据。
1)工程概况：应说明建筑类别、性质、结构类型、面积、层数、高度等；
2)相关专业提供给本专业工程设计资料；
3)建设单位提供相关部门(如供电部门、消防部门、通信部门、公安部门等)认定工程设计资料，建设单位设计任务书及设计要求；
4)设计所实施关键法规和所采取关键标准(包含标准名称、编号、年号和版本号)；
5)上一阶段设计文件批复意见。
2 设计范围。
1)依据设计任务书和行关设计资料说明本专业设计内容，和和相关专业设计分工和分工界面；
2)拟设置建筑电气系统。
3 变、配、发电系统。
1)确定负荷等级和各等级负荷容量；
2)确定供电电源及电压等级，要求电源容量及回路数、专用线或非专用线、线路路由及敷设方法、近远期发展情况；
3)备用电源和应急电源容量确定标准及性能要求；有自备发电机时，说明开启方法及和市电网关系；
4)高、低压供电系统接线型式及运行方法：正常工作电源和备用电源之间关系；母线联络开关运行和切换方法；变压器之间低压侧联络方法；关键负荷供电方法；
5)变、配、发电站位置、数量、容量(包含设备安装容量，计算有功、无功、视在容量，变压器、发电机台数、容量)及型式(户内、户外或混合)，设备技术条件和选型要求，电气设备环境特点；
6)继电保护装置设置；
7)电能计量装置：采取高压或低压；专用柜或非专用柜(满足供电部门要求和建设单位内部核实要求)；监测仪表配置情况；
8)功率因数赔偿方法：说明功率因数是否达成供用电规则要求，应赔偿容量和采取赔偿方法和赔偿前后结果；
9)谐波：说明谐波治理方法；
10)操作电源和信号：说明高，低压设备操作电源、控制电源，和运行信号装置配置情况；
11)工程供电：高、低压进出线路型号及敷设方法；
12)选择导线、电缆、母干线材质和型号，敷设方法；
13)开关、插座、配电箱，控制箱等配电设备选型及安装方法；
14)电动机开启及控制方法选择；
4 照明系统。
1)照明种类及照度标准，关键场所照明功率密度值；
2)光源、灯具及附件选择．用明灯具安装及控制方法；
3)室外照明种类(如路灯、庭园灯、草坪灯、地灯、泛光照明、水下照明等)、电压等级、光源选择及控制方法等；
4)照明线路选择及敷设方法(包含室外照明线路选择和接地方法)；若设置应急照明．应说明应急照明照度值、电源型式、灯具配置、线路选择
及敷设方法、控制方法、连续时间等。
5 电气节能和环境保护，
1)拟采取节能和环境保护方法；
2)表述节能产品应用情况。
S 防雷。
1)确定建筑物防雷类别，建筑物电子信息系统雷电防护等级；
2)防直接雷击、防侧击雷。防雷击电磁脉冲、防高电位侵入方法；
3)当利用建筑物、构筑物混凝土内钢筋做接闪器、引下线、接地装置时，应说明采取方法和要求。
7 接地及安全方法。
1)各系统要求接地种类及接地电阻要求；
2)总等电位、局部等电位设置要求；
3)接地装置要求，当接地装置需做特殊处理时应说明采取方法、方法等；
4)安全接地及特殊接地方法。
8 火灾自动报警系统。
1)按建筑性质确定保护等级及系统组成；
2)确定消防控制室位置：
3)火灾探测器、报警控制器、手动报警按钮、控制台(柜)等设备选择；
4)火灾报警和消防联动控制要求，控制逻辑关系及控制显示要求；
5)概述火灾应急广播、火灾警报装置及消防通信；
6)概述电气火灾报警；
7)消防主电源、备用电源供给方法，接地及接地电阻要求；
8)传输、控制线缆选择及敷设蛰求；
9)当有智能化系统集成要求时，应说明火灾自动报警系统和其它子系统接口方法及联动关系；
10)应急照明联动控制方法等：
9 安全技术防范系统。
1)依据建设工程性质，规模．确定风险等级、系统组成和功效；
2)确定安全防范区域及防护区域划分；
3)确定视频监控、入侵报警、出入口管理设置地点、数量及监视范围；
4)访客对讲、车库管理、电子巡查等系统设置要求；
5)确定机房位置、系统组成；
6)传输线缆选择及敷设要求。
10 有线电视和卫星电视接收系统。
1)确定系统规模、网络组成、用户输出口电平值；
2)节目源选择；
3)确定机房位置、前端设备配置；
4)用户分配网络、传输线缆选择及敷设方法，确定用户终端数量；
5)若设置闭路应用电视．应说明电视制作系统组成及关键设备选择，
11 广播、扩声和会汉系统，
1)系统组成及功效要求；
2)会议扩声、投影、同声传译及视频会议系统传输方法；
3)同声传译模式；
4)确定机房位置、设备规格；
5)传输线缆选择及敷设要求。
12 呼应信号及信息显示系统。
1)系统组成及功效要求(包含有线或无线)；
2)显示装置、时钟等安装部位、种类；
3)设备规格；
4)传输线缆选择及敷设方法。
13 建筑设备监控系统；
1)系统组成及控制功效；
2)确定机房位置、设备规格；
3)传输线缆选择及敷设要求。
14 计算机网络系统。
1)系统组成及网络结构；
2)确定机房位置、网络连接部件配置；
3)网络操作系统，网络应用及安全；
4)传输线缆选择及敷设要求。
15 通信网络系统。
1)依据工程性质、功效和近远期用户需求，确定电话系统组成、电话配线形式，配线设备规格；
2)当设置电话交换总机时，确定电话机房位置、电话中继线数量及各专业技术要求；
3)传输线缆选择及敷设要求；
4)确定市话中继线路设计分工、中继线路敷设和引入位置；
5)防雷接地、工作接地方法及接地电阻要求。
16 综合布线系统。
1)依据建设工程项目标性质、功效和近期需求、远期发展，确定综合布线组成和设置标准；
2)确定综合布线系统交换、配线设备规格；
3)传输电缆选择和敷设要求。
17 智能化系统集成。
1)集成形式及要求；
2)设备选择。
18 其它建筑电气系统。
1)系统组成及功效要求；
2)确定机房位置、设备规格；
3)传输线缆选择从敷设要求。
19 需提请在设计审批时处理或确定关键问题。
3．6．3 设计图纸。
I 电气总平面图(仅有单体设计时．可无此项内容)。
1)标示建筑物、构筑物名称、存量，高低压线路及其它系统线路走向、回路编号，导线及电缆型号规格，架空线、路灯、庭园灯杆位(路灯、庭园
灯可不绘线路)，反复接地点等；
2)变、配、发电站位置、编号；
3)百分比、指北针。
2 变，配电系统。
1)高、低压供电系统图：注明开关柜编号、型号及回路编号、 次回路设备型号、设备容量、计算电流，赔偿容量、导体型号规格、用户名称、二次
回路方案编号；
2)平面部署吐：应包含高低压开关柜、变压器、母干线、发电机、控制屏、直流电源及信号屏等设备平面部署和关键尺寸，图纸应有百分比；
3)标示房间层高、地沟位置、标高(相对标高)i
3 配电系统(通常只绘制内部作业草图，不对外出图)。包含关键干线平面部署图、竖向干线系统图(包含配电及照明干线、变配电站配出回路及回路编号)。
4 照明系统。对于特殊律筑，如大型体育场馆、大型影剧院等，应绘制照明平面图。该平面图应包含灯位(含应急照明灯)、灯具规格，配电箱(或控制箱)位置，不
需连线。
5 火灾自动报警系统。
1)火灾自动报警系统图；
2)消防控制室设备部署平面图。
6 通信网络系统。
1)电话系统图；
2)电话机房设备部署图，
7 防雷系统、接地系统。通常不出图纸，特殊工程只出顶视平面图、接地平面图。
8 其它系统。
1)各系统所属系统图；
2)各控制室设备平面部署图(若在对应系统图中说明清楚时，可不出此图)。
3. 6．4 关键电气设备表。注明设备名称、型号、规格，单位、数量。
3. 6．5 计算书。
1 用电设备负荷计算；
2 变压器选型计算；
3 电缆选型计算；
4 系统短路电流计算；
5 防雷类别选择或计算，避雷针保护范围计算；
6 照度值和照明功率密度值计算；
7 各系统计算结果尚应标示在设计说明或对应图纸中；
8 因条件不含有不能进行计算内容，应在初步设计中说明，井应在施工图设计时补算。

3．7 给水排水
3．7．1 在初步设计阶段，建筑工程给水排水专业设计文件应包含设计说明书、设计图纸、关键设备器材表、计算书。
3．7．2 设计说明书。
1 设计依据。
1)摘录设计总说明所列同意文件和依据性资料中和本专业设计相关内容；
2)本专业设计所实施关键法规和所采取关键标准(包含标准名称，编号、年号和版本号)；
3)设计依据市政条件；
4)建筑和相关专业提供条件图和相关资料。
2 工程概况：工程项目设置，建筑防火类别，建筑功效组成、建筑面积(或体积)、建筑层数、建筑高度和能反应建筑规模关键技术指标，如旅馆床位数，剧
院、体育馆等座位数，医院门诊人数和住院部床位数等。
3 设计范围，依据设计任务书和相关设汁资料，说明用地红线(或建筑红线)内本专业设计内容和由本专业技术审定分包专业企业专题设计内容；当有其它单位
共同设计时。还应说明和本专业相关联设计内容。
4 建筑室外给水设计。
?)水源：由市政或小区管网供水时，应说明供水于管方位、接管管径及根数、能提供水压；当建自备水源时，应说明水源水质、水温、水文地质及
供水能力，取水方法及净化处理：工艺；说明各构筑物工艺设计参数、结构型式、基础尺于、设备选型、数量、关键性能参数、运行要求等；
2)用水量：说明或用表格列出生活用水定额及用水量、生产用水水量、其它项目用水定额及用水量(含循环冷却水系统补水量、游泳池和中水系统补
水量，洗衣房、锅炉房、水景用水，道路浇洒、汽车库和停车场地面冲洗、绿化浇洒和末预见用水量及管网漏失水量等)、消防用水量标准及一次灭火
用水量、总用水量(最高日用水景、半均时用水量、最大时用水量)；
3)给水系统：说明给水系统划分及组合情况、分质分压分区供水情况及设备控制方法；当水量、水压不足时采取方法，并说明调整设施容量、
材质、位置及加压设备选型；如系扩建工程，还应介绍现有给水系统；
4)消防系统：说明各类形式消防设施设计依据、设计参数、供水方法、设备选型及控制方法等；
5)中水系统：说明中水系统设计依据、水质要求、设计参数、工艺步骤及处理设施、设备选型，并宜绘制水量平衡图；
6)雨水利用系统：说明雨水用途、水质要求、设计重现期、日降雨量、日可回用雨水量、日用雨水量、系统选型、处理工艺及构筑物概况；
7)循环冷却水系统：说明依据用水设备对水量和计量、水质、水温、水压要求，和当地相关气象参数(如室外空气干、湿球温度和大气压力等)
选择采取循环冷却水系统组成、冷却构筑物和循环水泵参数、稳定水质方法及设备控制方法等；
8)当采取反复用水系统时，应概述系统步骤、净化工艺并绘制水量平衡图；
9)管材、接门及敷设方法。
5 建筑室外排水设计。
1)现有排水条件介绍：当排入城市管渠或其它外部明沟时，应说明管渠横断面尺寸大小、坡度、排入点标高，位置或检验井编号。当排入水体(江，
河、湖、海等)时，还应说明对排放要求、水体水文情况(流量，水位)；
2)说明设计采取排水制度(污水、雨水分流制或合流制)、排水出路：如需要提升，则说明提升位置，规模、提升设备选型及设计数据、构筑物形
式、占地面积、紧急排放方法等；
3)说明或用表格列出生产、生活排水系统排水量(。当污水需要处理时，应说明污水水质、处理规模、处理方法、工艺步骤、设备选型、构筑物概况
和处理后达成标准等；
4)说明雨水排水采取暴雨强度公式(或采取暴雨强度)、重现期、雨水排水量等；
5)管材、接口及敷设方法。
6 建筑室内给水排水设计。
1)水源：由市政或小区管网供水时，应说明供水干管方位、接管管径及根数、能提供水压；
2)说明或用表格列出多种用水量定额、用水单位数，使用时数、小时改变系数、最高日用水量、平均时用水量，最大时用水量；
注：此内容在本条第4款第2项中表示清楚时．则可不表示。
3)给水系统：说明给水系统选择和给水方法，分质、分压、分区供水要求和采取方法，计量方法，设备控制方法，水箱和水池容量、设置位置、
材质，设备选型、防水质污染、保温、防结露和防腐蚀等方法；
4)消防系统：遵照各类防火设计规范相关要求要求．分别对各类消防系统(如消火栓、自动喷水、水幕．雨淋喷水、水喷雾、泡沫、消防炮、细水
雾、气体灭火等)设计标准和依据、计算标准、设计参数、系统组成、控制方法、消防水池和水箱容量，设置位置和关键设备选择等给予叙
述；
5)热水系统：说明采取热水供给方法、系统选择、水温、水质、热源、加热方法及最大小时热水量、耗热量、机组供热量等；说明设备选型、保温、
防腐技术方法等；当利用余热或太阳能时，尚应说明采取依据、供给能力、系统形式、运行条件及技术方法等；
6)对水质、水温、水压有特殊要求或设置饮用净水、开水系统者，应说明采取特殊技术方法，并列出设计数据及工艺步骤、设备选型等；
7)中水系统：说明中水系统设计依据、水质要求、工艺步骤、设计参数及处理设施、设备选型，并宜绘制水量平衡图；
8)排水系统：说明排水系统选择、生活和生产污(废)水排水量、室外排放条件；有毒有害污水局部处理工艺步骤及设汁数据；屋面雨水排水系
统选择及室外排放条件，采取降雨强度和重现期：
9)管材、接口及敷设方法。
7 节水、节能减排方法：说明高效节水、节能减排器具和设备及系统设计中采取技术方法等。
8 对有隔振及防噪声要求建筑物、构筑物，说明给排水设施所采取技术方法；
9 对特殊地域(地震、湿陷性或胀缩性上、冻土地域、软弱地基)给水排水设施，说明所采取对应技术方法。
10 对分期建设项目，应说明前期、近期和远期结合设计标准和依据性资料。
11 需提请在设计审批时处理或确定关键问题。
12 施工图设计阶段需要提供技术资料等。
3 7．3 设计图纸(对于简单工程项目初步设计阶段—般可不出图)。
1 建筑室外给水排水总平面图。
1)全部建筑物和构筑物平面位置、道路等，并标出关键定位尺寸或坐标、标高，指北针(或风玫瑰图)、百分比等；
2)给水排水管道平面位置，标注出干管管径、排水方向；绘出闸门井、消火栓扑、水表井、检验井、化粪池等和其它给排水构筑物位置；
3)室外给水排水管道和城市管道系统连接点控制标高和位置；
4)消防系统、中水系统、冷却循环水系统、反复用水系统、雨水利用系统管道平面位置，标注出干管管径；
5)中水系统、雨水利用系统构筑物位置、系统管道和构筑物连接点处控制标高。
2 建筑给水排水局部总平面图。
1)取水构筑物平面部署图。如自建水源取木构筑物，应单独绘出地表水或地下水取水构筑物平面部署图。各平面图中应标注构筑物平面尺寸、相
对位置(坐标)、标高、方位等；必需时还应绘出工艺步骤断面图，并标注各构筑物之间标高关系；
2)水处理厂(站)总平而部署及工艺步骤断面图。如工程设设项目有净化处理厂(站)时(包含给水、污水、中水等)，应单独绘出水处理构筑物总平
面部署图及工艺步骤断面图；平面图中应标注构筑物平面尺寸、相对位置(坐标)、方位等；工艺步骤断面图应标注各构筑物水位标高关系，列出
建筑物、构筑物一览表，表中内容包含建筑物、构筑物结构形式、关键设计参数、关键设备及关键性能参数；各构筑物是否要绘制平、剖面图，
可视工程复杂程度而定。
3 建筑室内给水排水平面图和系统原理图。
1)应绘制给水排水底层(首层)、地下室底层、标准层、管道和设备复杂层平面部署图，标出室内外引入管和排出管位置、管径等；
2)应绘制机房(水池、水泵房、热交换站、水箱间、水处理间、游泳池、水景、冷却塔、热泵热水、太阳能和屋山雨水利用等)平面设备和管道部署
图(在上款中已表示消清楚，可不另出图)；
3)应绘制给水系统、排水系统、各类消防系统、循环水系统、热水系统、中水系统、热泵热水、太阳能和屋面雨水利用系统等系统原理图，标注于管
管径、设备设置标高、水池(箱)底标高、建筑楼层编号从层面标高；
4)应绘制水处理步骤图(或方框图)。
3. 7. 4 关键设备器材表。列出关键设备器材名称、性能参数、计数单位、数量，备注使用运转说明(宜按子项分别列出)。
3. 7. 5 计算书。
1 各类用水量和排水量计算；
2 中水水量平衡计算；
3 相关水力计算及热力计算；
4 设备选型和构筑物尺寸计算。

3. 8 采暖通风和空气调整
3．8．1 在初步没计阶段，采暖通风和空气调整设计文件应有设计说明书，除小型、简单工程外，初步设计还应包含设计图纸、设备表及计算书。
3．8. 2 设计说明书。
1 设计依据。
1)和本专业相关同意文件和建设单位提出符合相关法规、标准要求；
2)本专业设计所实施关键法规和所采取关键标准(包含标准名称、编号、年号和版本号)；
3)其它专业提供设计资料等。
2 简述工程建设地点、规模、使用功效、层数、建筑高度等。
3 设计范围。依据设计任务书和相关设计资料，说明本专业设计内齐、范围和和相关专业设计分工。
4 设计计算参数。
1)室外空气计算参数；
2)室内空气设计参数(参见表3，8．2)；

5 采暖。
1)采暖热负荷；
2)热源情况、热媒参数、室外管线及系统补水定压方法；
3)采暖系统形式及管道敷设方法；
4)采暖热计量及室温控制，系统平衡、调整手段；
5)采暖设备、散热器类型、管道材料及保温材料选择。
6 空调。
1)空凋冷、热负荷；
2)空调系统冷源及冷媒选择，冷水、冷却水参数；
3)空调系统热源供给方法及参数；
4)各空调区域空调方法，空凋风系统简述，必需气流组织说明；
5)空调水系统设备配置形式和水系统制式，系统平衡、调整手段；
6)洁净空调注明净化等级；
7)监测和控制简述；
8l管道材料及保温材料选择，
7 通风。
1)设置通风区域及通风系统形式；
2)通风量或换气次数；
3)通风系统设备选择和风量平衡。
8 防排烟及暖通空调系统防火方法。
1)简述设置防排烟区域及方法；
2)防排烟系统风量确定；
3)防排烟系统及设施配置；
4)控制方法简述；
5)暖通空调系统防火方法。
9 节能设计。按节能设计要求采取各项节能方法。
注：1 节能方法包含计量，调整装置配臂、全空气空调系统加大新风比数据、热回收装置设置、选择制冷和供热设备性能系数或热效率(不低于节能标准要求)、变风量或变水量设计等；
2 节能设计除满足现行国家节能标准要求外，还府满足工程所在省、市现行地方节能标准要求。
10 废气排放处理和降噪、减振等环境保护方法。
11 需提请在设计审批时处理或确定关键问题。
3. 8．3 设备表。列出关键设备名称、性能参数、数量等(参见表3. 8．3)。

3. 8．4 设计图纸。
1 采暖通风和空气调整初步设计图纸通常包含图例、系统步骤图、关键平面图。多种管道、风道可绘单线图。
2 系统步骤图包含冷热源系统、采暖系统、空调水系统、通风及空调风路系统、防排烟等系统步骤。应表示系统服务区域名称、设备和关键管道、风道所在区域和楼层，标注设备编号、关键风道尺寸和水管干管管径，表示系统关键附件、建筑楼层编号及标高。
注：当通风及控凋风道系统、防排烟等系统跨越楼层不多．系统简单，且在平面图中可较完整地表示系统时。可只绘制平面图，不绘制系统步骤图。
3 采暖平面图。绘出散热器位置、采暖干管入口、走向及系统编号。
4 通风、空凋、防排烟平面图。绘出设备位置，风道和管道走向、风口位置，大型复杂工程还应标注出关键干管控制标高和管径，管道交叉复杂处需绘制局部剖面。
5 冷热源机房平面图。绘出关键设备位置、管道走向。标注设备编号等。
3．8. 5 计算书。对于采暖通风和空调工程热负荷、冷负荷、风量、空调冷热水量、冷却水量及关键设备选择，应做初步计算。

3. 9 热能动力
3．9. 1 在初步设计阶段，热能动力专业设计文件应有设计说明书，除小型、简单工程外，初步设计还应包含设计图纸、关键设备表、计算书。
3. 9．2 设计说明书。
1 设计依据。
1)本专业设汁所实施关键法规和所采取关键标准(包含标准名称、编号、年号和版本号)；
2)和本专业设计相关同意文件和依据性资料(水质分析、地质情况、地下水位、冻土深度、燃料种类等)；
3)其它专业提供设计资料(如总平面部署图、供热分区、热负荷及介质参数、发展要求等)。
2 设计范围。
1)依据设计任务书和相关设计资料，说明本专业负担设计范围和分工(当有具她单位共同设计时)；
2)对以后发展或扩建考虑；
3)
