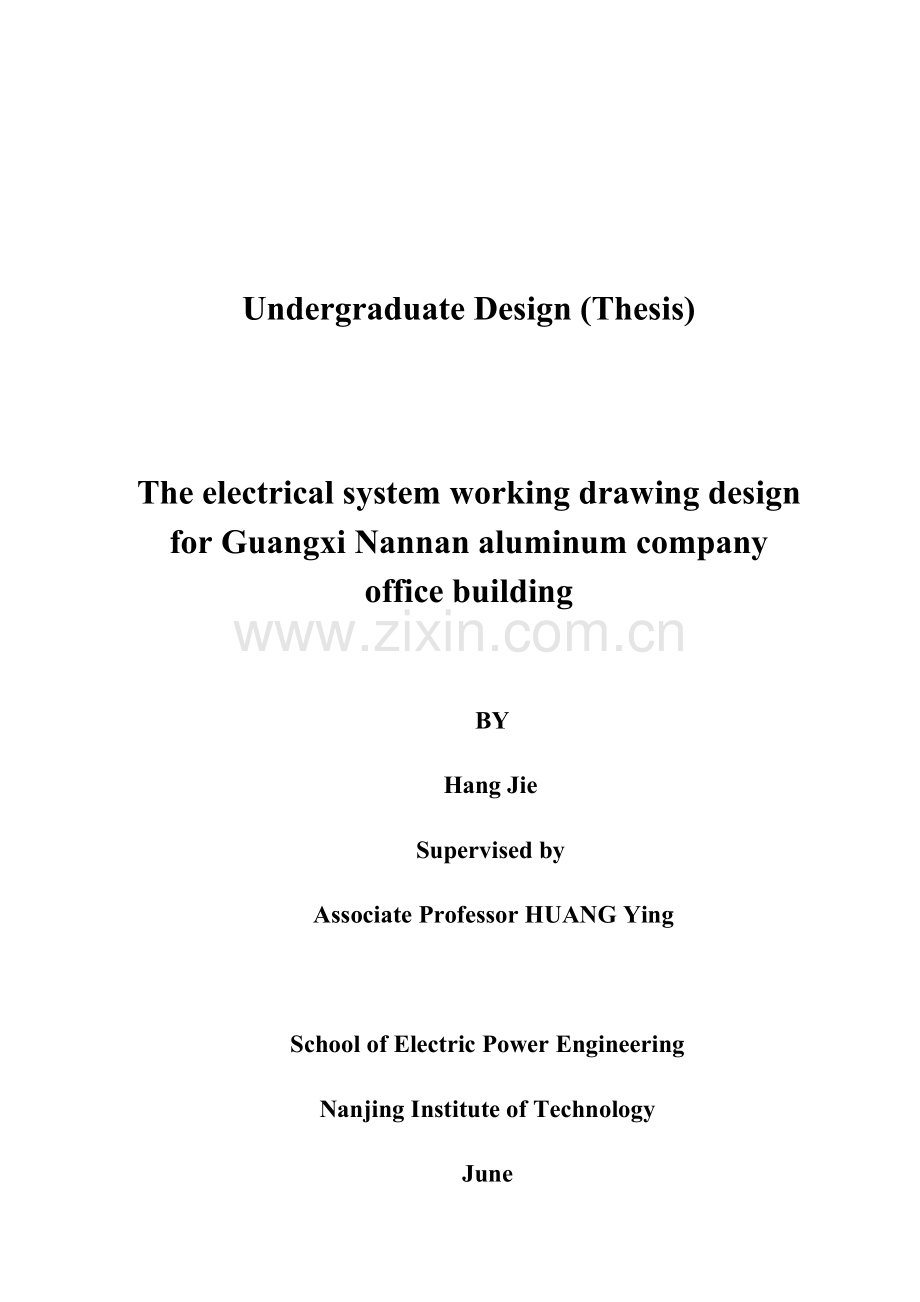

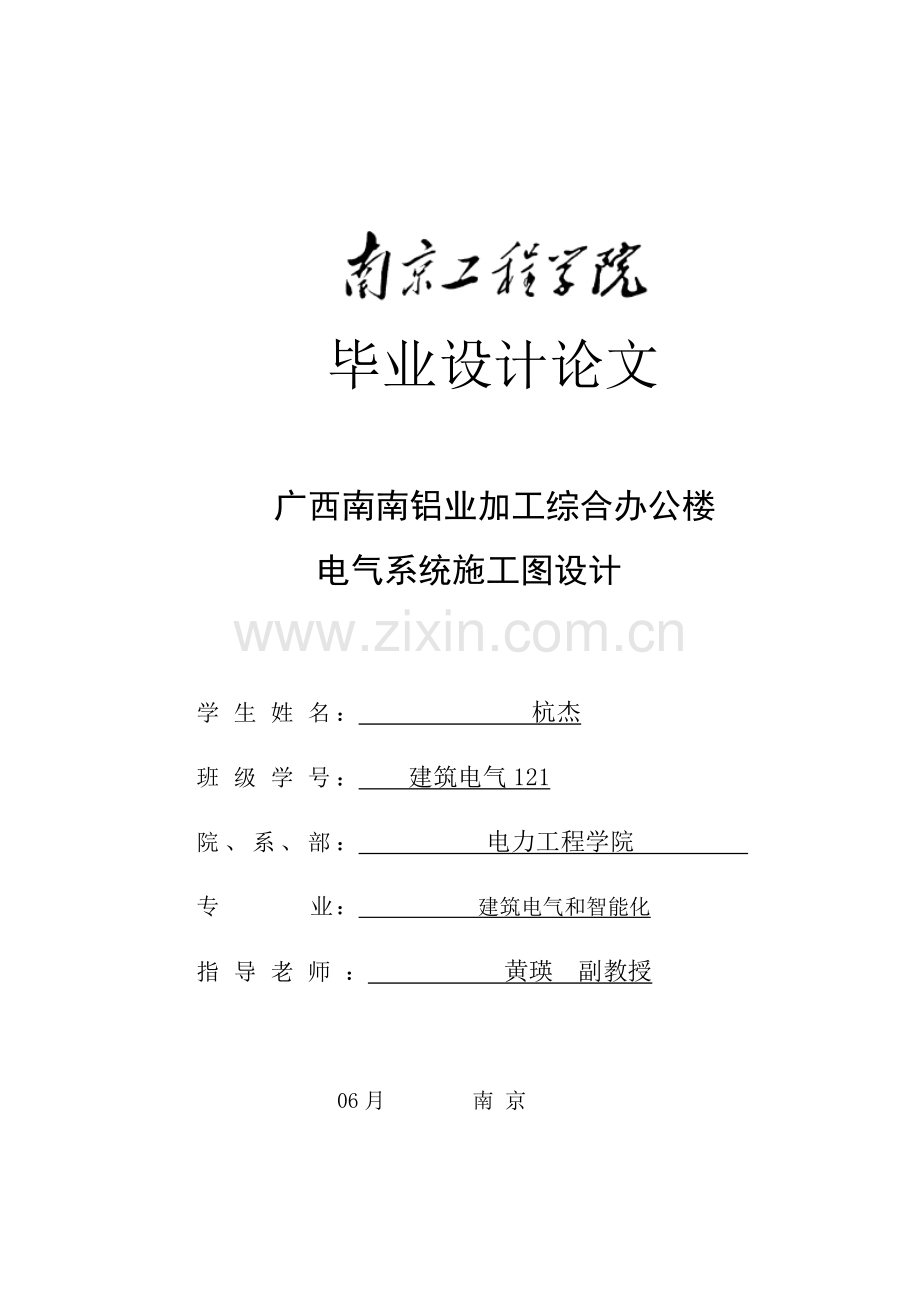

毕业设计论文 广西南南铝业加工综合办公楼电气系统施工图设计 学生姓名： 杭杰 班级学号： 建筑电气121 院、系、部： 电力工程学院 专 业： 建筑电气和智能化 指导老师： 黄瑛 副教授 06月 南 京Undergraduate Design (Thesis) The electrical system working drawing design for Guangxi Nannan aluminum company office building BYHang Jie Supervised byAssociate Professor HUANG Ying School of Electric Power Engineering Nanjing Institute of Technology June 摘要此次设计课题是广西南南铝业加工综合办公楼电气系统施工图设计。依据中国外建筑电气系统发展现实状况，本着“安全性、可靠性、经济性和易维护性”标准，完成此次设计。此次设计以中国规范规程等技术标准为依据，依据该课题所提供相关图纸为原始资料。这次设计关键内容包含四个方面，首先是供配电系统设计，涵盖办公楼负荷计算，短路电流计算，办公楼供电方案和电气主接线方案确实定，变配电所电气主接线图绘制,变配电所关键电气设备型号和参数确实定，无功赔偿设计；其次是照明系统设计，涵盖照度计算，一般灯具部署，应急照明灯具部署，应急指示灯部署；还有建筑物防雷接地系统设计，涵盖防雷电等级确实定和防雷方法，和建筑物总等电位联结设计；最终就是办公楼电气系统施工图纸绘制。关键词 办公楼，供配电系统，照明系统，防雷接地系统，施工图AbstractThis design topic is the electrical system working drawing design for Guangxi Nannan Aluminum Company office building.According to the domestic and foreign development status of building electric system,to complete the design,we will be in accordance with the safety, reliability, economical and easy to maintainprinciple.This design is based on the standard in our country specification,according to the subject provided relevant drawings as the original data.The main content of this design includes four aspects.First of all,the design of the building power supply system,include the calculation of load, short-circuit current calculation,determine the cell power supply scheme and electrical main wiring scheme,draw the main electrical substation wiring diagram,determine the substation main electrical equipment models and parameters,reactive power compensation design,the design of lightning protection device.Secondly,the design of the lighting system,covering the illumination calculation,the arrangement of lamps,the arrangement of the emergency lighting lamps,the arrangement of the emergency pilot lamp.Thirdly,the design of lightning protective earthing system in the office building,include the determination of lightning protection level and the precautions about direct lightning protection.Fourthly,the drawing of working drawings of office building electrical system.Key Words office building,power supply and distribution system,lighting system,lightning protection and grounding system, working drawing目录摘要IAbstractII1 序言11.1 建筑电气介绍11.2 工程概况21.3 设计标准和设计依据31.4 设计范围41.5 初步设计方案52 电气系统设计72.1 负荷等级及供电要求72.2 负荷计算82.3 电容赔偿计算132.4 电气主接线方案设计152.5 短路电流计算192.6 配电设备选型252.7 变配电所设计302.8 供配电系统施工图绘制373 电气照明设计383.1 照度和照明方法选择383.2 照明光源和照明灯具选择393.3 应急照明部署393.4 通常照明计算和照明器部署403.5 电源插座部署443.6 照明施工图绘制444 防雷接地系统设计454.1 建筑物防雷概述454.2 建筑物防雷等级划分454.3 防雷方法454.4 本工程分析474.5 建筑物外部防雷装置部署474.6 高压电气装置过电压保护设计494.7 低压电气装置过电压保护设计504.8 电气装置接地和等电位联结设计514.9 防雷接地系统施工图绘制535 总结和展望545.1 本文工作总结545.2 后续工作展望54致谢55参考文件55附录：照度计算书571 序言1.1 建筑电气介绍伴随时代改变，科学技术得到了空前飞速发展，人民生活水平也有了很大提升，高层民用建筑相对以前也已经朝着楼宇自动化、节能化、信息化、智能化方向迈出一大步。建筑内部电气设备也趋向小型化、易操作化发展，设备寿命越来越长，设备不再像以前需要太多维护，设备扩展越来越方便，而且愈加安全可靠。防触电和火灾事故方法愈加完善，敷设强弱电线路方法愈加灵活，供配电系统也实现全方面自动化，系统设计愈加重视保护环境和节省能源，实现可连续发展。因为节省能源是建筑电气系统一个关键方面，而节省能源还对中国国家经济型社会建设含有很关键战略意义。所以，在现今寰球资源如此担心局势下，一个优异可靠楼宇供配电系统设计，对能源节省、环境保护、可连续发展型社会建设，有着很关键推进作用。伴随建筑技术不停发展，相关电气科技研究也在不停深入，自动控制技术、计算机技术、数字技术等全部被应用于电气技术里，这推进了建筑电气技术实现了飞跃式发展，而建筑电气系统中很关键子系统供配电系统，它技术也迈向了一个新高度。这些优异优异现代科学技术，为建筑供配电系统提供了大量技术支持，确保了楼宇供配电安全、可靠、优质和合理经济。 楼宇照明系统也是建筑电气中很关键系统之一，但同时也是整个建筑中电能消耗中最关键部分，照明系统节能是建筑电气节能中很关键组成部分。据估量，在中国，照明用电量占到总发电量8%左右，局部地域甚至达成了15%以上，而且这些照明中以低能效为主体。建筑照明系统应提倡“绿色照明”，但绿色照明所讲不仅仅是做到节省用电，而是要在满足大家最基础照明需要基础上，也就说是在为大家提供一个舒适、温馨环境，确保人高效率学习、工作和调整人心情和确保人身心健康前提下，尽可能降低无须要能源消耗，来实现节省资源宗旨。 智能建筑是电子信息技术、建筑技术和建筑电气技术相结合产物。伴随中国智能计算机技术广泛应用，智能建筑里计算机网络系统越来越复杂。相对以前防雷接地要求，智能建筑防雷接地要求强调是全方位防护、综合治理和层层设防。智能建筑防雷接地已成为一个系统工程，在对建筑防雷要求进行全方面了解基础上，采取多层及分类保护方法相结合综合防护方法。 1.2 工程概况 1.2.1 工程介绍广西南南铝业加工综合办公楼建筑，建设单位广西南南铝业加工，建设用地在广西壮族自治区南宁市江南区亭洪路，东临南宁市计划中星光大道，西临计划中南建路。厂前区在整个南南铝业厂区最南端，计划总用地面积约为44993.82平方米，占地面积3324.44平方米，总建筑面积30191.82平方米，架空层及地上部分建筑面积27512.79平方米，地下部分建筑面积2679.03平方米，屋面防水等级一级，地下室防水等级一级，建筑层数14层，其中地上12层，架空1层，地下1层，建筑防火等级一级，设计使用年限为50年，建筑高度53.3米，抗震烈度6度，建筑气候分区为IVB，地下停车位70个。 1.2.2 工程平面图图1.1 工程平面图1.3 设计标准和设计依据1.3.1 设计标准此次设计是对南南铝业办公楼进行电气施工图设计，该楼以办公为主。在设计过程中，严格按摄影关国家规范进行合理设计，设计坚持做到满足用户需求标准，设计方案合理可靠、简练实用，操作、管理和维护方面全部朝着简便方向设计。在满足需求前提下，尽可能较少资源消耗，降低投资成本，节省企业总体费用。使此次电气系统设计能够达成方案合理、技术优异、安全可靠，还要简练实用、绿色环境保护，降低综合投资目标。1.3.2 设计依据GB 50016- 建筑设计防火规范GB 500343-建筑物电子信息系统防雷技术规范GB 50034- 建筑照明设计规范GB 50052- 供配电系统系统设计规范GB 50053- 20kV及以下变电所设计规范GB 50057- 建筑物防雷设计规范GBT 50786-建筑电气制图标准JGJ 16- 民用建筑电气设计规范GB 50054- 低压配电设计规范GB 24790- 电力变压器能效限定值及能效等级GB 17945- 消防应急照明和疏散指示系统1.4 设计范围此次设计范围为确定办公楼建筑供配电方案，包含负荷等级、供电要求、供电电源（正常和应急）和供电电压等级确实定，进行负荷计算，无功功率赔偿方案设计；确定变配电系统设计，包含变配电主接线方案设计、主变和其它一次侧配电设备选择；完成配电所得设计，包含变电所位置、变配电所结构形式、变配电所整体部署设计；完成照明系统设计，包含照度计算、照明器选择和部署设计；防雷接地系统设计，包含防雷接地计算、防雷接地设备选则和部署。并完成供配电、照明、防雷接地系统相关图纸绘制。1.5 初步设计方案1.5.1 变配电系统（1）负荷等级本工程一级负荷有消防控制中心和消防相关设备和电信间电源。二级负荷为公共照明供电、客梯、应急照明和生活水泵等。三级负荷为工作照明、插座、空调、热水间及其它负荷。（2）负荷估算：本工程建筑总面积为30191.82平方米，负荷根据每平方米80100W估算，计算负荷估算为2400kW，拟设变压器总装机容量为3000kVA.（3）电源：本工程拟引两路10kV市政电网电源供电，互为备用。每路每路10kV电源均能承受全部一二级负荷。另设置容量为50kW柴油发电机做为应急电源。（4）低压配电系统采取放射式和树干式相结合方法，对于单机容量较大负荷或较关键负荷，如水泵、电梯、消防机房等设备进行放射式；对于通常负荷采取树干式和放射式相结合供电方法。（5）本工程消防设备、应急照明、计算机网络系统设备、变配电所所用电、电梯等全部是双电源供电，并在末端互投。（6）本工程变配电所设在架空层，内设两台1500kVA干式变压器，总容量3000kVA。1.5.2 应急电源系统本工程除了设两路不一样起源10kV电源，另设200kW柴油发电机作为应急电源。1.5.3 电气照明系统一般办公室场所使用T5直管荧光灯或紧凑型荧光灯；大空间场所使用金属卤化物灯；公共照明如地下停车场、走廊使用LED替换传统荧光灯。1.5.4 防雷接地系统（1） 按年估计雷击次数确定建筑物防雷等级，为防雷直击雷在屋顶设避雷带，全部突出屋面金属体和构筑物应和避雷带电气相连。防直击雷引下线利用建筑物钢筋混泥土中钢筋或钢结构柱。（2） 考虑到为预防雷电波侵入建筑物内部造成危害，将从外部进入到建筑物内部多种线路和金属管道全部采取埋地引入方法进入建筑物，并在入户处将电缆金属外皮、钢导管和其它金属管道和接地网相连接。（3） 为预防雷电电磁脉冲引发过电流和过电压，在相关部位加装电涌保护器（SPD）（4） 接地电阻小于1（5） 本工程低压配电系统接地形式采取TN-S制，PE线和N线严格分开。2 电气系统设计2.1 负荷等级及供电要求2.1.1 负荷等级分类依据JGJ16-民用建筑电气设计规范，电力负荷应依据供电可靠性及中止供电在政治、经济上所造成损失或影响程度，分为一级负荷、二级负荷及三级负荷。2.1.2 供电要求依据JGJ16-民用建筑电气设计规范：一级负荷中很关键负荷，应该考虑增设应急电源，以免在一个电源系统发生故障或检修过程中，另一个电源系统也有故障发生。二级负荷供电系统，要求在变压器或发生常见配电线路故障后不会发生中止供电现象，或在中止供电现象发生后，能够能够快速恢复供电。三级负荷对供电没有特殊要求，仅需要确保正常状态下用电.2.1.3 本工程电力负荷分级本工程建筑高度53.5m，依据JGJ16-民用建筑电气设计规范，本工程为一类高层建筑，确定建筑一、二、三级负荷关键内容，本办公楼负荷分级以下：（1）一级负荷消防控制室、全部消防设备、应急照明、疏散指示标志灯、走道照明、计算机系统用电、安防系统用电均为一级负荷。（2）二级负荷一般电梯、生活水泵、排污泵等为二级负荷。（3）三级负荷一般照明、插座、空调、动力负荷等其它电力负荷为三级负荷。2.2 负荷计算2.2.1 负荷计算关键方法电力负荷计算方法关键有单位指标法(负荷密度法)、利用系数法和需要系数法。单位指标法：计算简便，但误差较大。在项目中各类设备功率并不明确情况下才会采取该方法。其中，单位面积功率法和综合单位指标法适适用于民用建筑工程，单位产品耗电量法适适用于工业企业工程。利用系数法：该方法计算精度高，当用电设备台数少时或设备容量相差较大时，精度也很高。缺点是其计算比较复杂。该方法适适用于各类项目中设备功率已知情况下，尤其是工业企业负荷计算。需要系数法：计算精度通常，且在工程项目中用电设备台数较少情况下，误差较大。适适用于各类项目，尤其是变电所符累计算。本工程负荷计算采取负荷密度法优异估算，需要系数法进行复核方法。该方法简单实用，需要系数选择决定了该方法在精度要求上有了很大提升。 2.2.2 需要系数法确定计算负荷（1） 三相用电设备组计算负荷：有功功率 kW （2-1）无功功率 kvar （2-2）视在功率 kVA （2-3）计算电流 A （2-4）（2）配电干线或车间变电所计算负荷：有功功率 kW （2-5）无功功率 kvar （2-6）视在功率 kVA （2-7）以上各式中: 用电设备组有功计算负荷，kW用电设备组需要系数用电设备组无功计算负荷，kvar用电设备组功率因数角正切用电设备组视在计算负荷，kVA用电设备组供电线路计算电流，A有功功率、无功功率同时系数，分别取0.81.0和0.931.0用电设备组额定线电压，kV2.2.3计算各支路负荷依据（2-1）、（2-2）、（2-3）、（2-4）完成计算相关计算。以生活水泵为例：计算其它支路负荷，并整理出来表2.1各支路负荷表Pe（kW）KdcostanPc（kW)Qc(kvar)Sc(kVA)Ic地下一层照明11.360.850.90.489.664.6310.7328.16架空层非机动车照明11.310.850.90.489.614.6110.6828.031F照明25.820.850.90.4821.9510.5324.3964.002F照明22.160.850.90.4818.849.0420.9354.923F照明10.170.850.90.488.644.159.6125.214F照明15.840.850.90.4813.466.4614.9639.265F照明15.840.850.90.4813.466.4614.9639.266F照明11.230.850.90.489.554.5810.6127.837F照明14.640.850.90.4812.455.9713.8336.28F照明14.640.850.90.4812.455.9713.8336.299F照明14.640.850.90.4812.455.9713.8336.2910F照明13.630.850.90.4811.585.5612.8733.7711F照明10.920.850.90.489.284.4510.3127.0612F照明16.240.850.90.4813.806.6215.3340.24公共照明36.000.850.90.4830.6014.6934.0089.23多级立式泵150.0010.80.75150.00112.50187.50227.90生活给水泵410.80.754.003.005.007.60排污泵20.510.80.7520.5015.3825.6331.15架空层厨房100.000.80.80.7580.0060.00100.00151.93电信间50.0010.80.7550.0037.5062.5094.96消防控制室20.0010.80.7520.0015.0025.0037.98一般电梯1150.50.51.737.5012.9815.0022.79一般电梯2150.50.51.737.5012.9815.0022.79消防电梯1180.50.51.739.0015.5718.0027.35消防电梯2180.50.51.739.0015.5718.0027.35混流分机49.070.80.80.7539.2629.4449.0774.55应急照明15.000.850.90.4812.756.1214.1721.52消防双速排烟风机4810.80.7548.0036.0060.0091.16消防栓稳压泵1.510.80.751.501.131.882.85喷淋稳压泵1.510.80.751.501.131.882.851F空调87.350.80.80.7569.8852.4187.35132.712F空调56.070.80.80.7544.85633.64256.0785.193F空调142.680.80.80.75114.1485.608142.68216.784F空调64.810.80.80.7551.84838.88664.8198.475F空调96.810.80.80.7577.44858.08696.81147.096F空调1.7650.80.80.751.4121.0591.7652.687F空调114.420.80.80.7591.53668.652114.42173.848F空调114.420.80.80.7591.53668.652114.42173.849F空调49.150.80.80.7539.3229.4949.1574.6810F空调18.4150.80.80.7514.73211.04918.41527.9811F空调13.9150.80.80.7511.1328.34913.91521.1412F空调0.840.80.80.750.6720.5040.841.2813F空调104.050.80.80.7583.2462.43104.05158.092.2.4 计算总负荷用需要系数法进行计算步骤为：先将用电设备进行分组，求出每组设备总额定容量。（2-8）（2-9）（2-10）查出各组相关用电设备需要系数和对应功率因数：用需要系数发求本工程总负荷时，需要在各级配电电乘以同时系数 。本工程系统中，消防负荷（除自动喷淋泵、消防排烟机外）平时作为正常负荷使用（如消防电梯做客梯使用），火灾时切掉非消防负荷。所以，在计算总负荷时，本系统考虑除自动喷淋泵、消防排烟机外全部负荷。依据式（2-8）、（2-9）、（2-10）完成下列计算：（1） 照明总负荷一般照明:应急照明:（2） 插座总负荷（3） 空调外机总负荷（3） 风机总负荷（4） 水泵总负荷（5） 电梯总负荷（6） 厨房负荷总负荷:用电设备组计算负荷同时系数 取 取得2.3 电容赔偿计算（1）赔偿前变压器功率因数本工程采取低压集中赔偿方法，根据JGJ16-民用建筑电气设计规范，将功率因数赔偿到0.9以上。所以，低压侧功率因数为 （2）无功赔偿容量根据JGJ16-民用建筑电气设计规范要求，高压侧，显然现在不能满足要求。这里我们取，使低压侧功率因数达成0.9，那么低压侧需要装备并联电容容量为：取（4） 赔偿后变压器容量和功率因数变压器功率损耗为：变电所高压侧计算负荷为：赔偿后功率因数为：显然达成规范要求。2.4 电气主接线方案设计2.4.1 变压器选择电力变压器是建筑供配电系统中很关键设备，不仅影响着电气主接线方案设计，在做变配电所整体部署设计时还要着重考虑。选择变压器时，需从经济合理角度选择变压器型式、容量和台数。2.4.1.1 变压器型式选择变压器型式选择，即确定变压器相数、绝缘和冷却方法、绕组型式、调压方法等，在选择时优先选择技术优异、高效节能、维护方便新产品。其中对于干式变压器还要考虑其外壳防护等级。2.4.1.2 变压器台数和容量选择（1） 变压器台数选择一台变压器选择，仅适用容量较小三级符合变配电所情况，或变配电所仅有少许二级负荷，而且在低压侧有能够作备用足够容量联络电源。选择两台及以上变压器，适适用于有大量一级或着二级负荷变配电所、随季节改变负荷改变较大建筑物或集中负荷容量比较大三级负荷情况。当出现以下情况，需设专用变压器：1）当照明负荷尤其大时，亦或当照明和动力负荷共用一台变压器时，因动力负荷起停会对照明产生严重影响情况下，可设专用变压器2）冲击性负荷较大时，可设专用变压器3）有单台设备单项负荷较大时，设单相变压器4）随季节改变，负荷容量改变较大时，可设专用变压器（2）变压器容量选择1）正常情况下只有一台变压器时，变压器容量要大于计算负荷。2）正常情况下有两台相同容量变压器时，单台变压器容量为计算容量60%到70%，且单台变压器容量大于全部一、二级负荷计算负荷。3）正常情况下有两台相同容量变压器时，两台变压器总容量大于计算容量，且任意一台变压器容量大于全部一、二级负荷计算负荷。4）从负荷发展角度考虑，变压器负荷率通常取值70%85%。2.4.1.3 变压器最终选型考虑到本工程空调负荷较大，随季节性负荷改变较大，所以为空调负荷设独立变压器，所以选择两台有环氧树脂浇注干式变压器，Dyn11型变压器，1台1000kVA另1台1250kVA。详情见表2.2。表2.2 变压器选择型号参数序号变压器型号台数联结组标号额定容量/kVA空载损耗/kW空载电流（%）阻抗电压（%）1SC（B）10-1000-10.51Dyn1110001.760.562SC（B）10-1250-10.51Dyn1112502.080.562.4.2 常见供电方案（1）0.22/0.38kV低压电源供电用于用户电力负荷较小，可靠性要求较低，可从邻近变电所取得足够低压供电回路情况。（2） 一路10（6）kV高压电源供电用于用户负荷较大，使用低压直接供电不经济，且用电负荷关键为三级负荷，仅有少许一级、二级负荷时。对于仅有应急照明或电话站等少许一级负荷，可采取蓄电池组作为备用电源。（3） 一路10（6）kV高压电源、一路0.22/0.38kV低压电源供电用于一二级负荷较大，采取蓄电池作为备用电源不经济，需要两路交流电源，但取得第二高压电源较困难或不经济，且能够从邻近处取得低压电源作为备用电源时。（4）两路10（6）kV电源供电用于一级、二级、三级负荷容量均较大、供电可靠性要求较高情况。是最常见供电方法之一。（5） 两路10（6）kV电源供电、自备发电机组备用。用于负荷容量较大、供电可靠性要求高，有大量一级负荷用户。也是常见供电方法。（6） 两路35kV电源供电、自备发电机组备用。用于对负荷容量尤其大用户，如大型企业、超高层建筑或高层建筑群等。2.4.3 常见高压电气主接线方案（1） 一路电源进线单母线接线这种接线方案适适用于电气负荷不大、对供电可靠性要求稍低场所。当没有其它备用电源，通常只用于三级负荷供电。当进线电源为专用架空线或满足二级负荷供电条件。当进线电源为专用架空线或满足二级负荷供电条件电缆线路，则用于二级负荷供电。（2） 两路电源进线单母线接线方案为两路10kV高压电源进线，工作方法为一用一备。这种接线方法通常适适用于二级负荷供电。（3） 无联络分段单母线接线方案为两路10kV高压电源进线，两路高压侧母线之间没有联络，工作方法通常为互为备用。这种接线多用于负荷不太大二级负荷场所。（4）母线联络分段单母线接线这是最常见高压主接线方法，两路10kV高压电源进线，二者同时对系统供电，二者之间相互为备用，两路10kV高压电源进线之间母联开关通常为断路器，能够手动切换，也能够自动切换，通常适适用于一二级负荷供电。2.4.4 常见低压电气主接线方案10kV配电所低压电气主接线通常采取单母线接线和分段单母线接线两种方法。对于分段单母线接线，两段母线互为备用，母线开关手动或自动切换。依据变压器台数和电力负荷分组情况，对于两台及以上变压器，能够有以下多个常见低压主接线形式。（1）动力和照明负荷共用变压器供电设计时将民用建筑中非工业电力电价用电负荷和照明电价负荷分别集中，设分计量表。（2）空调负荷专用变压器供电当在非空调季节空调设备停运是，可将专用变压器亦停运，从而达成经济运行目标。（3） 动力和照明负荷分别变压器供电非工业用电电价用电负荷和照明负荷分别由不一样变压器供电为满足消防负荷供电可靠性要求，可选择一台或两台变压器加一路备用电源（能够是自备发电组，也能够是低压备用市电）方案。当用电负荷不设变压器室，依据照明负荷和非照明电力负荷、应急负荷数量，采取一路、两路、三路低压电源进线。2.4.5 变配电所主接线确实定2.4.5.1 供电电源本工程依据负荷计算、供电可靠性和电力系统供电可靠性等综合因数，最终确定方案为，使用来自不一样10kV配电所两路10kV电源进线。 2.4.5.2 高压电气主接线因两路10kV电源进线之间完全独立互不影响，经负荷计算后，综合考虑，本工程高压侧选择母线分段运行，母线间不联络方法。据GB 50053-20kV及以下变电所色累计规范要求，当两台干式变压器且单台容量小于1250kVA或两台油浸式变压器且单台容量小于630kVA时，采取高供高计。变压器一次侧采取负荷开关-熔断器组合电器接线。2.4.5.3 低压电气主接线经过负荷计算能够看出，空调制冷负荷在总体建筑负荷中占据近二分之一比重，所以从绿色经济节能角度考虑，设专用变压器供电，在非空调季节空调设备停运时，能够将专用变压器也停用，从而达成经济运行目标。TN-S低压配电系统接地适适用于设有变电所公共建筑、安全要求较高工业建筑和住宅商业、办公等民用建筑。2.5 短路电流计算2.5.1 短路电流计算内容及目标短路电流计算内容及目标详情见表2.3.表2.3 需要确定高压电网短路电流及目标序号短路物理量符号目标1三相对称短路电流初始值用于校验高压侧电气导体热稳定性及整定继电保护装置2三相对称开断电流有效值开关电器第一对触头分断瞬间，预期短路电流对称交流分量在一个周期内使用期，用于校验高压开关电器分断能力3三相短路电流峰值用于校验高压电器。母线、绝缘子动稳定，检验断路器额定关合开关。4三相稳态短路电流有效值计算其它短路电流依据5两相稳态短路电流有效值校验机电保护装置或高压熔断器灵敏度6对称短路容量初始值用于校验高压电动机开启依据，也是计算低压电网短路电流依据7单相接地电容电流用于确定高压系统中性点接地方法；对高压非有效接地系统，用于验算接地装置接触电压和跨步电压。8单相接地短路电流对高压有效接地系统，用于验算接地装置接触电压和跨步电压2.5.2 三相对称短路电流计算 计算采取标幺值法计算。2.5.2.1 确定基准值基准值计算公式及说明见表2.4。表2.4 基准值序号基准值计算公
