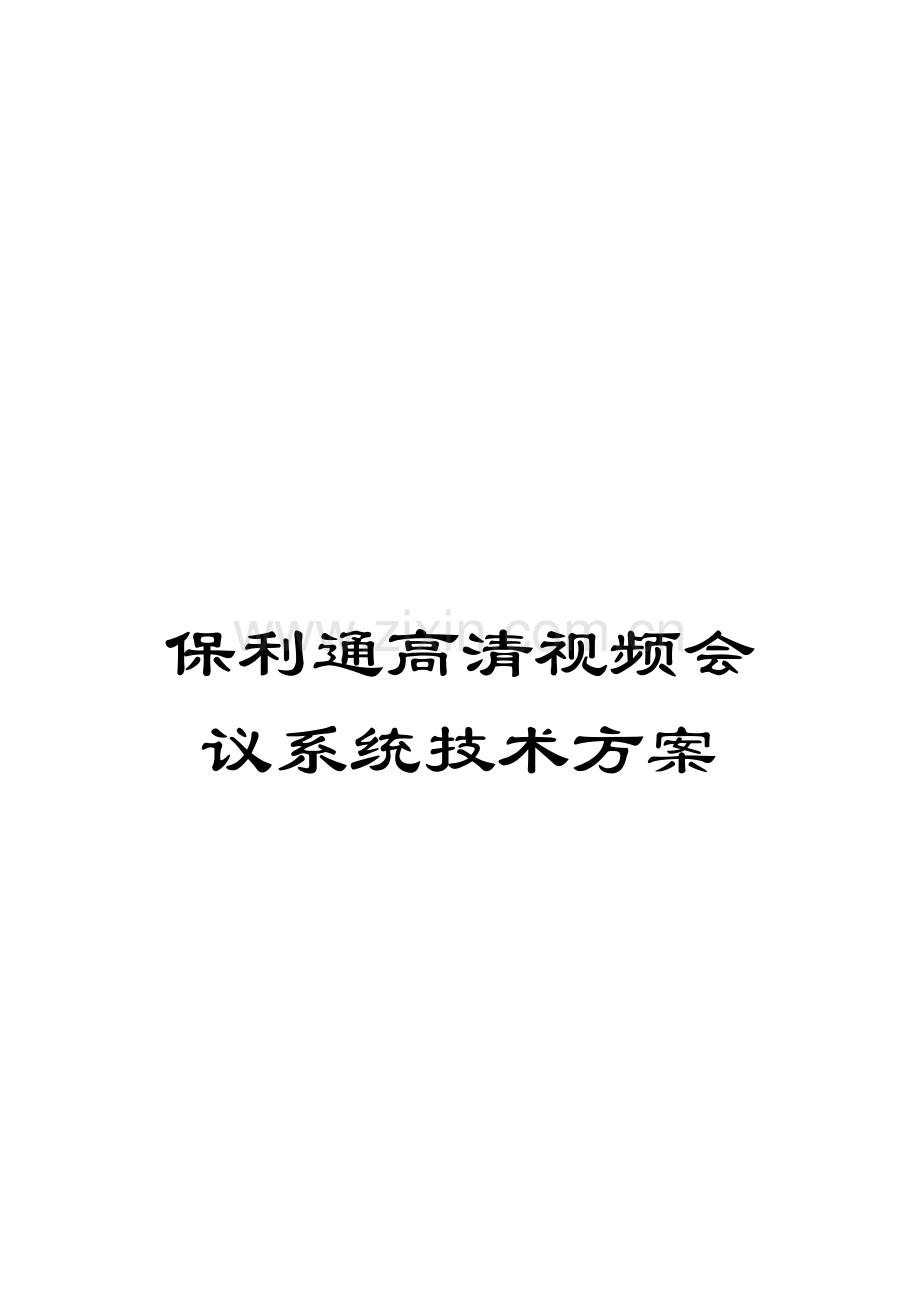

保利通高清视频会议系统技术方案模板.doc

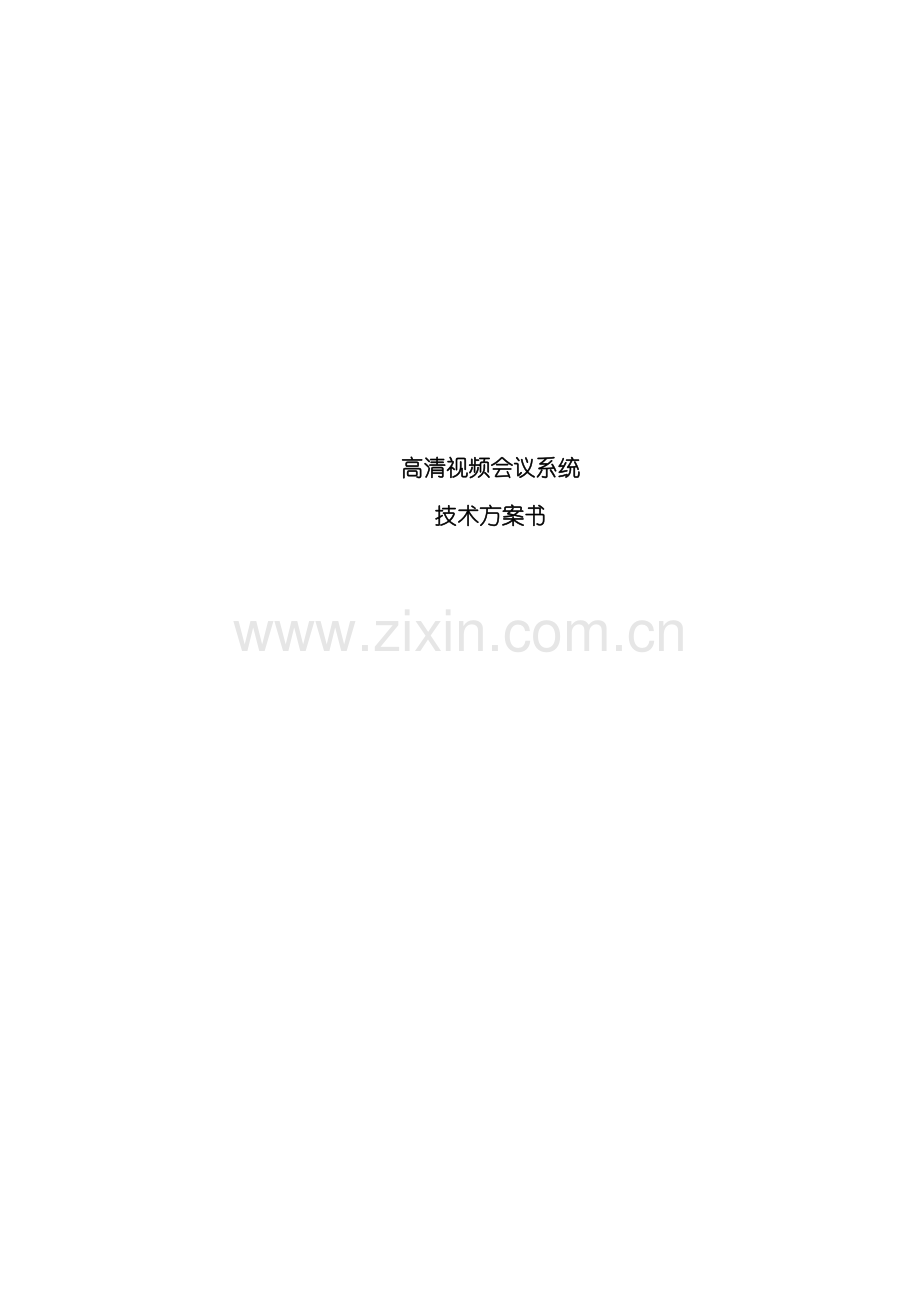

保利通高清视频会议系统技术方案高清视频会议系统技术方案书 目 录第1章项目需求分析41.1项目背景41.2安全可靠性41.3会议稳定性41.4承载网络分析41.5项目建设目标6第2章系统设计标准和规范82.1设计标准82.2实施规范和标准、设计依据102.3设备选型标准12第3章系统组网方案描述143.1网络现实状况分析143.1.1组网需求143.2工程需求分析153.2.1IP网络建设153.2.2高分辨率显示设备153.2.3高清系统接口163.2.4MCU、终端、摄像头183.3视频会议系统设备选型183.4高清视频会议系统描述203.4.1网络中心配置233.4.2主会场终端设备配置233.4.3数字录播服务器推荐RSS4000(选配)243.4.4各分会场终端设备配置243.5系统全方面扩展25第4章视频会议功效274.1终端点对点视频会议274.2多点视频会议274.3多组多点视频会议284.4多分屏视频会议284.5混合视频会议284.6双流数据协作会议294.7多点会议召开方法304.8多点会议控制方法304.8.1语音激励控制方法304.8.2导演控制方法314.8.3轮巡方法314.8.4演讲者控制方法314.9AES加密会议314.10会议存放和直播324.11双显仿真应用324.12打造最好声音和图像会议效果334.13灵活、方便使用和管理方法334.14系统管理安全性344.15面向未来优异系统34第5章产品详述365.1RMX1000365.2HDX8000395.3HDX700045第1章 项目需求分析1.1 项目背景伴随时代发展通讯是现代社会中不可缺乏部分,是国家经济命脉。 加入WTO后,经济一体化、信息网络化等浪潮不停冲击着中国各行各业,上演了一场技术创新和经营管理竞争。企业需要一套整体计划、统一建设网络视频会议系统,来整体提升通讯网络管理和服务质量,多种应用需求不停涌现,使网络视频会议系统得到了前所未相关注。1.2 安全可靠性视频会议系统要保障各类会议内容,机密资料等不被泄露,在数据传输过程中,预防数据被窃取。1.3 会议稳定性要求视频会议系统MCU能够支持多会场同时召开且相互独立,互不干涉功效。同时常常会有部分关键会议召开,怎样使会议召开不中止,运行稳定。1.4 承载网络分析提议视频会议系统采取IP网络连接,既可实现多个应用网络共享,也能够使系统含有愈加好灵活性和可管理性。因为现阶段基于IP网络视频会议系统已经含有很出色高清效果。利用集团已经有专网覆盖各所属机构网络,进行视频会议同时,能够同时进行业务流通,使视频会议成为企业管理等各项工作信息化手段和工具,会发挥巨大支持作用和促进作用。 视频会议系统作为一个新型网络应用对作为其基础承载网络环境有着较高要求。 网络带宽需求 视频会议对网络带宽需求为:视频带宽+IP包头开销 常见计算方法为:视频带宽1.2为网络带宽最大需求 如能满足视频带宽1.4,则能愈加好从网络上确保视频效果 中心(连接其它N个点)网络带宽要为其它N个点网络带宽之和。 端到端时延 视频会议通用时延提议为小于150ms 时延抖动 因为音频/视频传输为实时交互,所以网络时延抖动更为至关关键,我们提议范围为通用时延小于50ms内。 丟包率 网络上丟包率不应该高于1%交互视频是最为关键实时应用之一,选择在IP上实现能够提升网络利用效率,支持网络未来发展,但在实施中需要依据实时业务具体特点优化网络系统方便支持端到端关键业务应用。结合现兵装网络环境提供以下提议: 线路带宽要求最好线路环境,2M专线独享。最低线路环境,2M线路共享,启用QOS策略,确保视频会议音频、视频、数据优于其它业务。 防火墙要求最好要求,对视频会议设备权限全放开。最低要求,对视频会议所要求端口范围开放,关闭H.323代理,常连接时间设置足够长时间甚至永久。 网络传输要求音频数据延时少于60 ms,抖动少于20%;视频数据延时少于200ms。网络丢包率少于1%。 网络子网计划提议视频会议和其它应用在不一样子网。 中心网络设备带宽要求MCU至接入路由器传输带宽1000M。视频会议是对实时性要求较高网络应用。这就要求作为其基础承载网络有较高带宽和对网络中业务流量有较高控制能力。视频会议在最初制订整体框架协议时就定义了视频会议是为了处理在窄带条件下实现远程视音频交互。视频会议系统本身对带宽要求为64K2M,可是因为为了满足流畅视音频效果,可是要实现720P高清图像,必需要求1M以上呼叫带宽,发送双流时候,必需1.5M带宽,提议到各分支节点网络链路带宽为2M。1.5 项目建设目标系统建成以后,能够实现视频会议系统提供业务,包含调度会议、协商会议、讨论、培训等等。该系统会议模式丰富,功效强大,运行管理简单方便,而且提供强大扩展能力。具体来说应达成以下几项要求:l可靠稳定系统因为视频会议对业务实时性要求很高,为了确保系统稳定,我们首先在设备选型上要选择业内最成熟、最稳定产品,关键设备(MCU)必需是电信级产品,从方案设计要进行高稳定性设计而且整个系统需要提供很强管理手段和事故监测手段(全部系统硬件开机自动检测、历史事件统计、硬件发生故障时,重新自动地完成硬件资源分配、告警提醒)l性能优异系统本项目视频会议对图像、语音清楚流畅性要求很高。这就需要我们在设备选型上要选择业内技术最优异产品,支持最优异编解码算法,支持Qos,而且在方案设计要考虑到整个系统Qos、拥塞控制、流量控制等问题,从而确保整个本视频会议系统在召开会议时,图像、语音清楚流畅。l管理可用系统此次视频会议系统是以总部为中心,覆盖整个区域内全部机构视频会议系统。整个视频会议系统网络管理任务相当繁重。我们在本视频会议系统方案设计中,提供一套全方面实用视频会议系统管了处理方案,以实现会场点管理、会议管理、会议控制、会议诊疗、会议监测和日志管理等系统管理功效,经过这些管理手段从而确保视频会议系统运行稳定。l灵活扩展系统为了确保会商视频会议系统符合当今信息技术飞速发展趋势,我们在此次视频会议系统方案设计中,必需考虑到视频会议系统扩展需求。这就需要我们所提供产品必需是符合ITU标准,而且适应多种网络环境,我们提供方案能够方便灵活地进行系统扩展。l安全保密系统我们从方案设计到产品选型充足考虑到整个系统安全性和保密性,整个系统分为系统配置管理、业务管理、终端密码授权等多级安全体系,而且关键设备(MCU)系统配置和管理应支持物理隔离。这就要求我们提出视频会议系统设计是高质量;提供设备和系统是优异成熟稳定;提供技术支持和服务是优异一流。第2章 系统设计标准和规范2.1 设计标准依据本项目标要求和我们了解,并结合我方在视频行业多年经验,提出以下设计标准:（1） 高稳定性和可用性 视频会议系统是领导工程、形象工程,稳定压倒一切; 视频会议因视频含有实时直观特点,必需稳定可用。 因为调度系统等关键应用必需做到长久可靠应用。（2） 优异性 系统设计行业一流,且切实可行并轻易实现; 支持最新国际标准和中国外相关规范要求; 符累计算机、网络通讯技术和视频会议技术最新发展时尚,而且是应用成熟系统; 有符合时尚独创技术。（3） 实用性 系统操作应用灵活方便,易于掌握; 针对实际应用特点,含有多个管理方法; 系统多种功效贴近应用,便于实际常规应用; 系统设计符合工程实际需要;（4） 集成性 高度集成,便于安装使用,便于工程连接; 在高度集成前提下,含有多个功效,便于相关设备接入; 各设备功效,在系统集成后能充足发挥,能一体化协作。（5） 可扩展性 考虑以后发展,留有充足扩充余地; 便于融入随新技术发展带来新功效; 既能支持H.323会议电视标准,又支持SIP视频会议标准;（6） 灵活性 MCU同时支持H323、SIP协议网络。 能够适应多功效、外向型要求,讲究便利性和舒适性,达成提升工作效率、节省人力物力和能源目标; 提供符合国际标准软件、硬件、通讯、网络、操作系统和数据管理系统等方面接口和工具,使系统含有良好灵活性、兼容性; 系统参数配置少,调整少,自动化程度高,使用方便,操作简单;（7） 安全性 结构、系统设计本身含有本质安全; 系统各步骤含有权限及访问控制机制; 支持多种加密系统（8） 可靠性 含有在要求条件和时间内完成用户所要求功效能力,能长久稳定工作。 结构简单,支持冗余备份,可靠性高; 对工作条件和工作环境要求较低。 系统开启快,系统掉电后再来电或网络传输中止后再恢复正常,系统恢复工作快速; 系统含有多种等级诊疗及故障提醒功效,便于诊疗、维护;（9） 经济性综合考虑系统性能和价格,性能价格比在同类系统和条件下达成最优;经济性考虑了以下内容; 系统本身价格(包含系统、技术服务和培训); 系统运行后经济效应预算可能收益; 对系统实施现场特殊要求所需费用 对系统集成所需相关软件和硬件等开发费用 系统易扩容依据以上设计标准,我们认为该视频会议系统应该是一个: 完整成熟网络 性能优异网络 优异可靠网络 管理可用网络 灵活扩展网络 标准开放网络总而言之,本视频会议系统总体设计标准是:该系统设计应该是采取一个技术优异、成熟可靠、可管可用、性能优异,灵活扩展、标准开放视频网络, 而且能够综合考虑到该网中长久发展计划, 在网络结构、网络应用、网络管理、系统性能等各个方面适应未来视频会议和多媒体应用发展,方便扩容,用户可灵活再增加会议点,并最大程度地保护用户投资,将该网建成一个面对面交流协作典范。2.2 实施规范和标准、设计依据1)ITU-T标准本文件中技术要求是依据以下ITUT或ISO相关提议及信息产业部相关要求来制订。投标方必需对提供系统和设备说明满足下列标准情况,假如在协议中使用了私有扩展应给说明,对使用其它规范和标准也应说明。ITU-T协议ITU-T H.225:基于分组网络多媒体通信系统呼叫信令和媒体流传输协议ITU-T H.230:视听系统帧同时控制和指示信号C&IITU-T H.231:用于2Mbit/s以下数字信道视听系统多点控制单元ITU-T H.235:用于定义媒体流加密规程,采取AESITU-T H.239: 用于数据应用双流协议技术标准ITU-T H.242:相关建立使用2Mbit/s以下数字信道视听终端间通信系统ITU-T H.243:利用2Mbit/s信道在23个以上视听终端建立通信方法ITU-T H.245:多媒体通信控制协议ITU-T H.246:支持H系列协议多媒体终端之间交互ITU-T H.261:相关P X 64Kbit/s视听业务视频编解码器ITU-T H.263:相关低码率通信视频编解码ITU-T H.264:相关低码率通信视频编解码ITU-T H.281:在视频会议中应用H.224远端摄像机控制(FECC)规程ITU-T H.282:远端设备控制逻辑通道传输ITU-T H.283:多媒体应用远端设备控制协议ITU-T H.320:窄带电视电话系统和终端设备ITU-T H.323:基于IP包交换网络中多媒体业务框架协议ITU-T H.331 相关视频会议系统单向接收通讯规程ITUT G.703 数字系列接口物理/电气特征ITUT G.704 用于一次群和二次群等级同时帧结构ITUT G.735 工作在2Mbit/s并提供同时384Kbit/s数字接入和/或同时64Kbit/s数字接入基群复用设备特征ITUT G.711 话音频率PCM脉冲编码调制ITUT G.723 语音双速率编解码标准ITUT G.728 低时延码本激励线性估计编码ITUT G.722 自适应差分脉冲编码调制(APPCM)语音编码标准ITUT G.722.1 用24或32kbps传输7Khz声音ITUT G.722.1 Annex C,用24或48kbps传输14Khz声音,宽带音频编码标准2)IETFRTP 实时传输协议RTCP 实时控制协议SIP 多媒体交互会话会话控制协议3) 中国家标准准GB7611-87 脉冲编码调制通信系统网络数字接口参数GB/T15839-1995 641920kb/s会议电视系统进网技术要求(暂行要求)TZ020-95 641920kb/s会议电视网路技术体制(暂行要求)YD5032-97 会议电视系统工程设计规范YD5033-97 会议电视系统工程验收规范YD/T822-1996 P64Kbit/s会议电视编码方法YD/T927-1997 用于音像和视频会议业务多点通信服务YD/T936-1997 音像和视频会议业务多点通信服务协议YD/T948-1998 多媒体会议业务通用应用模板YD/T970-1998 通用会议控制YD/T971-1998 多媒体会议特定网络数据协议栈YD/T995-1998 多媒体会议业务数据协议YDN090-1998 多媒体会议型业务技术要求(窄带会议型业务)2.3 设备选型标准为确保系统稳定可靠和高性能,具体设备选型和方案设计必需慎重考虑。设备选型要综合考虑多方面原因,关键是从是否主流(包含厂家、技术和所选择产品)和性价比两方面考虑。这里将通常视频会议系统设备选型基础标准列出于下: 主流技术采取全方面支持H.323/SIP协议框架技术和产品,同时必需支持H.264、SIREN22宽带音频、1280x720p HD高清等。应能够支持代表未来发展方向新标准、新规范。 主流厂家MCU和视频终端均考虑目前市场拥有率最大,且发展前景最为外界看好厂家。 主流产品 具体产品选型应考虑设备厂商以后若干时期内将全力支持品种。 高性价比视频会议技术和设备伴随应用日益广泛,已经从身份”高贵”形象转变为一个简单会议、交流工具,基于H.323协议终端和MCU出现后,更深入降低了同类设备价格起点线。产品功效和性能价格比应该是用户选择产品十分关键考虑原因。具体设计标准以下: 选择国际、中国品牌产品 选择主流技术方向,支持高清720P分辨率产品 系统应该含有SIREN22高保真宽带音频音质 系统应该支持H.264 最新图像编码标准 系统应该支持SIP协议,便于扩展和过渡 系统应该支持AES加密等安全机制 选择向后兼容产品,能够和原有传统电视互通 系统应该含有IP电话和模拟电话接入机制,便于音频扩展和备份 系统应该含有线路故障备份机制 系统应该含有深度、硬件级诊疗机制,便于运维第3章 系统组网方案描述3.1 网络现实状况分析目前总企业到各个分支机构已经实现了专网联通,带宽为: ,满足视频会议建设基础网络环境3.1.1 组网需求此次项目计划建设视频会议系统包含1个中心点和30个远端点,以总企业为控制中心和主会场所在地,30个下属单位为分会场。此次视频会议系统建成后需实现以下功效:l 实现720P、1080P高清图像传送;l 实现主会场和各分会场视频会议;l 能同时召开多个多点会议;l 召开由任意一个会场提议点对点或多点会议;l 传送全运动图像和高保真声音效果;l 会议录像和流媒体功效,会议实况或录像网上点播、直播;l MCU和终端支持H323协议体系标准; l MCU含有足够容量,能实现平滑升级和扩容; l 含有丰富、完善网管功效。系统含有双视频流功效,本系统除了用于召开视频会议外,还含有召开应急指挥、多点研讨、技术培训、远程教育等功效。可和上级视频会议网络级联。3.2 工程需求分析考虑到技术发展趋势,确保系统在建成后不致落伍,并能满足高标准应用需求,本视频会议系统根据高标准建设,采取高清技术标准设备构建系统。为满足这一要求。在视频会议各个步骤均必需满足对应标准。3.2.1 IP网络建设H.323标准会议电视系统有不一样网络结构,包含星状、线状网、树状骨干网等。其中星状、线状网适合于集中式会议电视系统,可满足如机关、企业内部,部门内部会议电视系统需要。星状视频会议网络是将全部终端呼叫连接到在网络中心MCU上,组成星形连接。采取星状组网方法优点是网络结构简单,控制方便,连接灵活,能够方便地召开全网会议和分组会议。 另外,若要增加新会场,扩容也较轻易,只需增加MCU容量即可,保障用户投资。同时为了确保高清音视频数据传输,需要采取误码率低、网络抖动小IP专网方法构建星型网络。3.2.2 高分辨率显示设备显示设备必需满足高清显示要求,应该选择支持1280x720以上分辨率设备,目前等离子和液晶显示器通常均支持这种分辨率。同时设备必需含有高分辨率数字图像接口比如HDMI、DVI等接口,能够实现高清图像接入。最少应该支持下述一个接口。3.2.3 高清系统接口1 DVI端口: DVI-I DVI-D DVI数字输入接口:DVI接口是1999年由数字显示工作组DDWG(Digital Display Working Group)推出接口标准,是Digital Visual Interface缩写,其造型是一个24针接插件。是专为LCD显示器这么数字显示设备设计。在DVI接口中,计算机直接以数字信号方法将显示信息传送到显示设备中,避免了2次转换过程,所以从理论上讲,采取DVI接口显示设备图像质量要愈加好。另外DVI接口实现了真正即插即用和热插拔,免去了在连接过程中需关闭计算机和显示设备麻烦。所以,现在很多液晶显示器全部采取该接口。DVI又分为DVI-A、DVI-D和DVI-I。DVI-D只能传输数字信号,大家能够用它来连接显卡和平板电视。DVI-I则在DVI-D(Digital)基础上增加了对模拟信号支持,所以DVI-I能够和VGA相互转换。 DVI-A端口用于传输模拟信号,其功效和D-SUB完全一样。 DVI-D端口用于传送数字信号,是真正意义上数字信号接口。 DVI-I端口用于传送兼容信号,经过接口上活跃针脚定义不一样,传送模拟或数字信号。其中DVI-I端口中还分为单通道和双通道。2 色差(Component) 色差(Component)通常标志为Y/Pb/Pr,用红、绿、蓝三种颜色来标注每条线缆和接口。”Y CB CR”表示可接收隔行色差信号,而”Y PB PR”表示逐行色差信号或HDTV色差信号,而”Y CB /PB CR /PR”表示可自动识别隔行/逐行色差信号。绿色线缆(Y),传输亮度信号。蓝色和红色线缆(Pb和Pr)传输是颜色差异信号。色差效果要好于S端子,所以不少DVD和高清播放设备上全部采取该接口。假如使用优质线材和接口,即使采取10米长线缆,色差线也能传输优异画面。3 HDMI HDMI是高清楚度多媒体接口(High Definition Multimedia)。它能够提供高达5Gbps数据传输带宽,能够传送无压缩音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或模/数转换,能够确保最高质量影音信号数字传送。将传统视频传送线缆和音频传送线缆集成到HDMI传送线缆中。目前,HDMI在针脚上和DVI兼容,只是采取了不一样封装。它同DVI一样是传输全数字化信号。不一样是,HDMI接口不仅能传输高清数字视频信号,还能够同时传输高质量音频信号。对于没有HDMI接口用户,能够用适配器将HDMI接口转换为DVI接口,但这么就失去了音频信号。高品质HDMI线材,即使长达20米,也能确保优异画质。4 BNC BNC(同轴电缆卡环形接口)接口关键用于连接高端家庭影院产品和专业视频设备。BNC电缆有5个连接头,分别接收红、绿、蓝、水平同时和垂直同时信号。BNC接头能够让视频信号相互间干扰降低,可达成最好信号响应效果。另外,因为BNC接口特殊设计,连接很紧,无须担心接口松动而产生接触不良。3.2.4 MCU、终端、摄像头除了上述外围条件外,高清视频会议系统中关键设备MCU和终端必需同时含有高清处理能力。终端摄像头最高可达1080线 30帧/秒能力。终端必需含有高清图像编解码能力,MCU必需含有高清图像多点处理能力。才能组成一个高清视频会议系统。一个真正意义上高清视频会议系统必需做到:l 多点会议高清;l 解像度:1280x720P以上分辨率;l 帧速率:30帧/秒;l 双流:支持H.239标准,视频流同时是1024x768以上分辨率;l 高清分辨率下必需保持原有加密等会议功效等。3.3 视频会议系统设备选型Polycom 在总结以前视频会议终端基础上,吸收了众多厂家产品优点,总结了视频会议技术发展最新结果,成功推出了HDX系列视频会议终端。HDX系列终端以其简练、灵活、直观操作使用,优良视、音频性能,强大会议功效,赢得了广大用户欢迎。其低价格、高性能形象为视频业界带来了一场革命,促进高性能会议电视系统普及化,一改视频会议系统价格昂贵形象。HDX系列产品以其极高性能价格比,占据着绝对领先市场份额,是视频会议系统首选。PolycomMCU完全遵照电信级结构设计,关键设备采取了硬件一体化结构,避免了过多板卡及接口造成故障点多、设备配置及故障排查繁琐不足。双网口设计避免了使用外部交换,不会因为交换机网口故障而造成系统瘫痪,同时使用内部总线交换可提升运算效率,大大提升系统延时反应。使用IP网络能够提供MCU冗余备份保护机制,从总体上来说,线路稳定要比设备(MCU)稳定性更高。所以MCU备份保护机制要比网络备份保护机制更关键和迫切。PolycomMCU产品含有在线互为备份机制,可充足为XXXX单位高清视频会议系统提供MCU等级冗余备份。同时,IP网络本身含有多重冗余保障机制,当网络碰到问题时,POLYCOM可提供使用PSTN网络作为备用网络。对于无法加入会议会场,可经过拨打固话或移动电话使其加入会议。PSTN备份方案优点是不需要额外网络维护开销,稳定可靠,在IP网络故障时肯定能够确保派上用处。PolycomMCU电信级结构、电信级功效提供给用户混网、混速、混协议强大功效,能够为用户提供一个多功效(视频会议、音频会议、音视频会议)一体化多媒体交互平台。今天购置基于IP网络MCU,明天能够扩充支持新技术端口;今天视频会议系统,明天能够将其应用于音频会议系统。今天高性能将成为明天财富。另外,其灵活、强大会议功效,完善系统诊疗、维护手段深受用户欢迎。本方案目标就是将合理功效、出色性能在所提供产品、所组成系统中表现出来,同时尽可能降低无须要投资并保护已经有投资。在本项目中推荐配置Polycom企业多点控制单元RMX 、HDX系列高清终端和RSS系列高清数字录播服务器组成系统。3.4 高清视频会议系统描述依据具体情况初步设计,考虑到网络拓扑结构和具体应用情况,我们提议:此次建设高清视频会议系统采取星状集中式,总企业信息中心配置1台高清MCU。视频会商会议系统经过为专线网络连接各二级相关机构视频会议网络系统。依据总企业管理机构职能设置和地理位置分布特点,本视频会议系统采取支持H.323协议组网结构,在全部会议室提供基于H.323协议1280x720p高清楚图像质量终端,电信级专业MCU能够实现H.323高清和普清视频终端设备互连。本系统包含30个会场,均采取720P或1080P高清视频会议终端。关键设备共提供2个千兆网口,相互冗余备份,完全保障会议无故障运行。高清视频会议系统设备配置表序号设备名称设备型号设备描述数量1中心总部高清视频会议终端HDX 8000-1080支持720P/1080P,最大带宽6M,支持H.239双流1多点控制单元POLYCOMRMX1016C最大带宽4M,支持16分屏,最大支持16个点(和16个SIP音频接入能力)1数字录播服务器RSS 4000720P/1080P录制,点播12各分支机构高清视频会议终端HDX 7000-1080支持720P/1080P,最大带宽4 M,支持H.239双流30在总企业中心机房设置1台支持高清电信级多点会议控制器MCU,负责当地和全网视频会议调度和控制。以H.323方法连接下辖视频会议终端,为这些最关键会议、会商室提供高稳定、高清楚优质会场图像。 依据具体网络计划和实际情况,我们推荐采取Polycom企业下述产品构建系统。l RMX1000多点控制单元,作为关键汇结和多媒体交换设备;l HDX8000高清系列高性能终端,作为主会场终端;l HDX7000高清系列高性能终端,作为各分会场终端;l RSS4000数字录播服务器,作为会议存放和备份;在会议电视控制中心采取多点控制器RMX,而且放置在网络汇接中心。全部会议电视终端全部要和MCU建立连接,经过MCU进行视频图像交换,语音混合播放。多点控制器RMX应该放置在网络汇接中心,以确保RMX到全部终端全部有足够带宽、使通讯质量得到保障。经过此次高清视频会议系统建设,可满足下列应用需求:1、任意两个会场参与点对点会议2、基于全网多点会议,用于日常例会、指令传达3、基于多分屏模式,由不一样部门参与可视化会商 4、有多个培训资料同时共享远程培训会议3.4.1 网络中心配置视频会议网络系统控制中心独立于会场,实现各会场接入,并提供各会场语音混合、转发,图像拼接、转发,甚至多种视音频编码转换和多种会议功效。而且也是数据会议汇接中心。控制中心通常设置在网络汇接关键点,比如:信息中心、网络中心等便于连接、有足够带宽位置。为整个视频会议系统提供管理、服务系统。依据项目要求为会议电视控制中心配置1台RMX实现高清图像汇接。多点控制器采取POLYCOM 企业最新型RMX1000 多点控制单元。RMX1000 作为电信级多媒体信息交互系统,含有独特电信级宽带视频总线架构,形成了高度可靠电信级业务平台,延时仅有80ms,含有处理大容量1920x1080p高清支持能力。3.4.2 主会场终端设备配置主会场会商室配置Polycom高端高清会议电视终端HDX。推荐使用HDX8000-1080p。HDX为全新一代1280x720p、1920x1080p高清视频会议终端,含有业界无可比拟效果。HDX机架安装、含全向麦克风、高清摄像头;该设备含有3路高清视频输入,2路高清视频输出接口; 支持最高720p 60帧/秒、1080p 30帧/秒帧频;支持高清双流等相关资料详见下述。 宝利通HDX 8000由多个标准化、机架式视频会议系统组成。专为会议室、集成室内环境和特殊应用而设计。系统功效灵活,标准化输入输出选项用于特殊需求定制方案。宝利通HDX 8000拥有多项业界首创功效,如用于同时显示人物和内容影像同时高清双流,Siren 22围绕立体声和首屈一指高清摄像头等。3.4.3 数字录播服务器推荐RSS4000(选配)在主会场中心机房配置一台高清数字录制点播服务器POLYCOM RSS ,RSS200能够录制H.323单点、点对点和多点会议,而且能够实时经过H323视频会议终端或电脑实时回放。RSS能够经过WEB、视频终端、Polycom RMX进行实时管理和控制。特点优势l 视频会议H系列码流直接录制,避免二次编解码,无损伤录制回放会议。l 支持单点、点对点和多点会议录制;l 支持H.239 双流同时录制;l 支持1920x1080p HD国际高清图像无损伤录制;l 同时录制会议原始码流和ASF格式码流,许可会议终端和电脑回放会议;l 支持实时直播,便于会议扩大直播到桌面;l 支持录制内容自动定时备份;l 支持IETF标准DTMF编码,能够实现终端、MCU实时控制;l POLYCOM RMX系列多点控制器在线实时控制;l 完善文档和用户授权、认证管理机制l 支持多台设备堆叠,便于组成大规模应用系统;l 简便易用汉字管理界面;l 功效强大应用程序接口(API);3.4.4 各分会场终端设备配置分会场会商室配置Polycom高端高清会议电视终端HDX。推荐使用HDX7000-1080p。HDX为全新一代1280x720p、1920x1080p高清视频会议终端,含有业界无可比拟效果。HDX机架安装、含全向麦克风、高清摄像头;该设备含有2路高清视频输入,2路高清视频输出接口; 支持最高720p 60帧/秒、1080p 30帧/秒帧频;支持高清双流等相关资料详见下述。 宝利通HDX 7000由多个标准化、机架式视频会议系统组成。专为会议室、集成室内环境和特殊应用而设计。系统功效灵活,标准化输入输出选项用于特殊需求定制方案。宝利通HDX 7000拥有多项业界首创功效,如用于同时显示人物和内容影像同时高清双流,Siren 22围绕立体声和首屈一指高清摄像头等。上述设备基础功效和连接能力及使用见下述,作为视频会议室,应该充足考虑到视频会议功效特点,并依据自己实际情况和会议特点选择对应会议辅助设备,各设备摆放应依据实际环境和会议习惯,选择适宜位置和摆放方法。详见后附产品介绍。3.5 系统全方面扩展本系统中终端和MCU均已经支持SIP协议,能够将SIP协议终端和H.323终端混和组网开会。并在软交换SIP服务器系统愈加完善平稳转入SIP系统。第4章 视频会议功效本系统中配置会议电视终端及多点控制器MCU,含有灵活而强大功效。用户能够依据自己具体应用需求组织多种会议:点对点会议、全网范围基于主MCU 多点会议。在多种规模会议下全部有很丰富、灵活会议功效、手段满足不一样会议需求。整个系统不仅能支持标准H.323会议,还能支持SIP会议,而且在全部协议下均支持AES加密会议。4.1 终端点对点视频会议视频会议系统中任何一台终端,全部能够直接呼叫系统中另一台终端,建立双向连接,进行会议和交流。能够实现25帧动态效果。音频协议采取目前视频会议领域最优异G.722.1 Annex C音频算法,音频质量达成CD水平,除此以外能够更能够实现22khz音频编码和目前国际上最优异视频会议左右声道分离技术。4.2 多点视频会议POLYCOM RMX1000是一个很强大一体化多媒体会议平台,适应多个网络环境,其多种会议功效为企业提供了丰富会议手段。POLYCOM RMX1000统一由管理员经过专用管理软件实现管理,方便了系统管理员对整个视频会议系统管理。多点会议是视频会议系统关键应用形式之一,这种会议需要MCU和各地终端配合完成。这种会议参与会场较多,参会人数也较多,比如:行政办公会项目研讨会案例分析会领导决议会4.3 多组多点视频会议此次建设视频会议系统能够同时召开多个会议,这么能够同时满足系统内同时产生多个远程视频会议要求。不一样会场之间进行不一样方面工作会议。多个项目同时进行会议沟通,比如:召开一个远程培训同时,还要进行一个领导决议会议。系统管理员能够对每个会议进行单独控制和管理。4.4 多分屏视频会议MCU支持标准多分屏,可在会议进行中任意选择和更改分屏显示模式,分屏中每个窗口图像能够是指定,也能够是自动语音激励切换。4.5 混合视频会议RMX1000支持高清和标清协议混合开会,含有多网络接入能力,含有语音和视频混合能力,含有多个协议、多个速率、多个编码混合兼容。这些混合能力即能够在同一会议中实现也能够在多个并发会议中实现。4.6 双流数据协作会议POLYCOM支持ITUH.239双流协议。传统视频会议活动图像分辨率为CIF(352*288),对于静态图片也不过达成4CIF( 704*576),不能满足很多日常应用,像财务报表、工作文档、Microsoft PowerPoint等特殊内容要求,这些图表和专用软件最低分辨率也要达成1024768。推荐视频终端经过H.239双流技术,采取CIF(352288)传送人物(People),XGA(1024768) 传送内容(Content),实现数据会议功效。它采取硬件处理方法,用户直接将笔记本电脑或PC机连接在设备VGA接口上。同时终端设备提供了VGA接口和音频输入接口,能够经过POLYCOM终端提供专用线缆连接笔记本或PC,将图像和声音同时输入。用户发送双流时只需要轻点遥控器上播放按钮,终端将自动获取PC上图像画面,然后在不牺牲分辨率情况下将这些画面送到远端。远端经过2台显示设备分别显示会场图像和高清楚PC内容。 POLYCOMH.239双流技术是能够经过多级MCU级联,而且支持全部网络类型。在MCU支持下,能够召开全网H.239双流会议,全部节点设备均能够接收两路视频图像,充足考虑了视频会议系统以后扩容需求。4.7 多点会议召开方法召开全网大会需要严格定义和会者。在会议开始前确定参与会议会场,非定义和会者不许可加入会议,会议召开时能够呼入或呼出连接和会者,可为会议加锁,严禁任意终端加入会议,充足确保了视频会议系统会议安全。能够立即召开会议可建立会议模板,从会议模板开启会议。可预聚会议,到预约时间该预聚会议可自动开启。预聚会议可设置成例会方法,即按每七天或每个月同一时间开启该会议。终端自助加入预约会议。4.8 多点会议控制方法视频会议系统含有丰富会议控制手段,能够依据不一样会议需要,选择最适应控制方法。4.8.1 语音激励控制方法在一个多点会议中,当同时有多个会场要求讲话时,MCU实时对多点输入语音电平进行比较,选择音量最强讲话者图像、声音信号传送到其它会场。为了避免无须要干扰引发画面切换,POLYCOM RMX含有声音切换时间间隔设置,时间间隔从1.5秒至10秒,并以0.01秒为间隔递增时间。4.8.2 导演控制方法导演控制方法也成主席控制方法,将会议节点分为主会场和分会场,主会场含有最高控制权,能够完成以下视频任务广播主席,使各分会场观看主席图像广播任意一个会场,使全部点观看其图像主席轮巡观看各个
