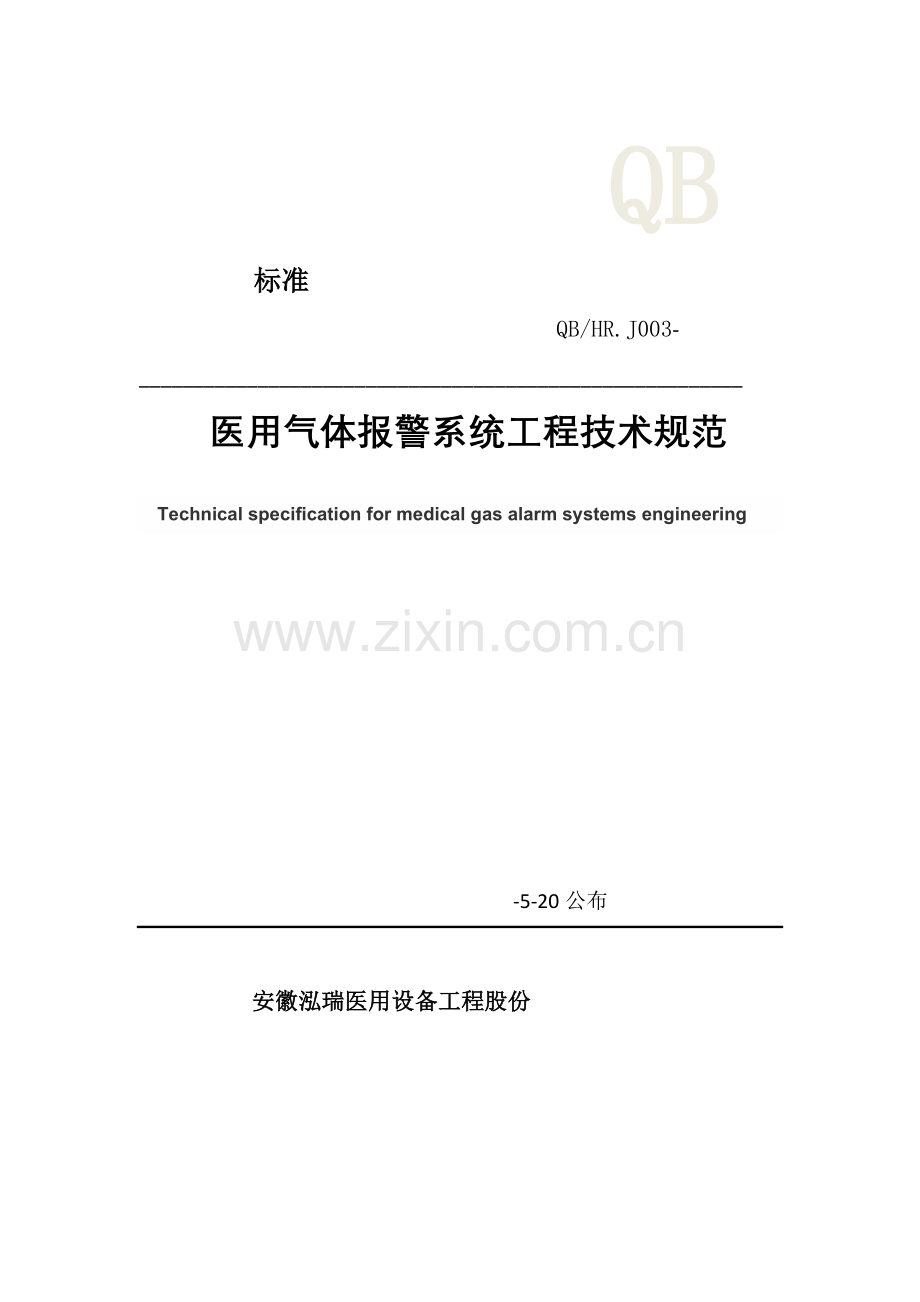

QB
标准
QB/HR.J003-
________________________________________________________
医用气体报警系统工程技术规范
Technical specification for medical gas alarm systems engineering

-5-20公布

安徽泓瑞医用设备工程股份

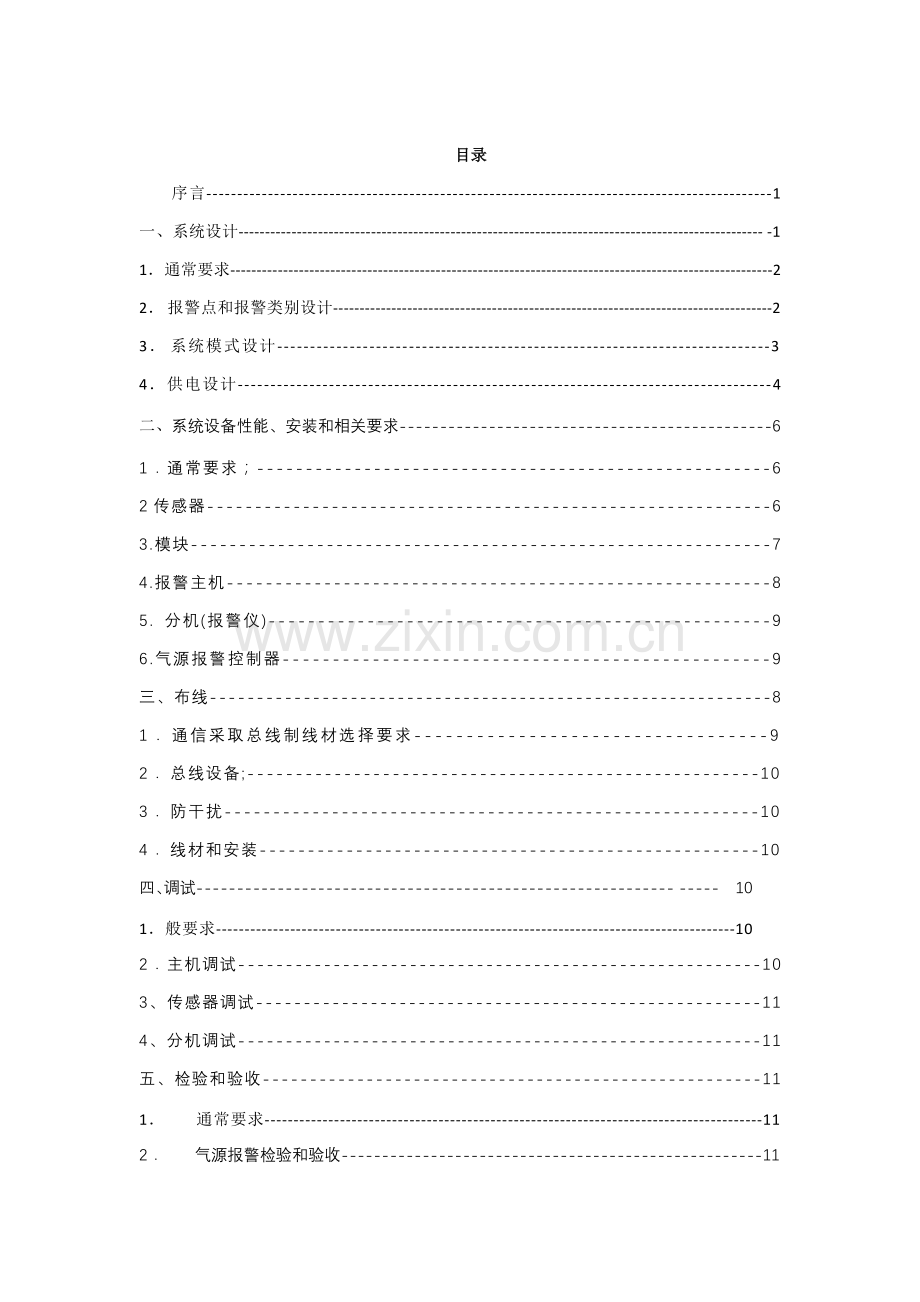

目录
序言--------------------------------------------------------------------------------------------1
一、 系统设计--------------------------------------------------------------------------------------------------- -1
1．通常要求-------------------------------------------------------------------------------------------------------2
2． 报警点和报警类别设计-----------------------------------------------------------------------------------2
3． 系统模式设计---------------------------------------------------------------------------3
4．供电设计----------------------------------------------------------------------------------4
二、系统设备性能、安装和相关要求----------------------------------------------6
1．通常要求；-----------------------------------------------------6
2传感器-----------------------------------------------------------6
3.模块------------------------------------------------------------7
4.报警主机--------------------------------------------------------8
5. 分机(报警仪)---------------------------------------------------9
6.气源报警控制器-------------------------------------------------9
三、布线------------------------------------------------------------8
1． 通信采取总线制线材选择要求----------------------------------9
2． 总线设备;-----------------------------------------------------10
3． 防干扰-------------------------------------------------------10
4． 线材和安装----------------------------------------------------10
四、调试----------------------------------------------------------- ----- 10
1．般要求-------------------------------------------------------------------------------------------10
2．主机调试-------------------------------------------------------10
3、传感器调试-----------------------------------------------------11
4、分机调试-------------------------------------------------------11
五、检验和验收-----------------------------------------------------11
1． 通常要求--------------------------------------------------------------------------------------11
2． 气源报警检验和验收----------------------------------------------------11
3． 报警分机检验和验收------------------------------------------11
4． 报警主机检验验收---------------------------------------------11
5． 系统整体检验和验收---------------------------------------------12
本规范用词说明------------------------------------------------12
附录----------------------------------------------------------------------12
B 检测汇报样本
C 系统设备联接示例图

序言
医用气体报警系统是医用气体建设工程中不可缺乏组成部分,依据本企业申报专利产品，（专利号）《医用气体报警系统》、《报警仪》，《报警主机特征》，和现在该产品尚无国家标准、行业标准现实状况，为规范产品技术特征，确保产品安全有效生产和使用，特制订本规范，作为生产、技术、质量控制依据。
《医用气体报警系统工程技术规范》由安徽泓瑞医用设备工程股份总经理办公室提出并组织起草。
关键起草人；汤新、姚斌、储学飞
本规范首次公布并试用于5月。
本规范由安徽泓瑞医用设备工程股份法人代表“钱小龙”同意并对其内容负法律责任。由企业技术部负责条款解释。
标准名称；《医用气体报警系统工程技术规范》
适用范围；医用气体报警系统适适用于医疗卫生机构中新建、改扩建集中供气工程，也适适用于养老院、高原地域星级宾馆集中供氧系统。
本规范对报警系统设计、安装、和系统设备性能、调试、检验和验收全部作具体要求。本规范依据和引用下列相关标准。
GB191《包装储运图示标志》，
GBT14710《医用电气设备环境要求及试验方法》，
GB9706.1《医用电气设备第一部分：安全通用要求》
GB50751-《医用气体工程技术规范第7部分；监测报警》
TLA/ELA-485-A《485总线布线规范》
一．系统设计
1． 通常要求；
1．1防区按楼层、病区、科室划定。每个防区最少设置一个用气监测报警点，每个监测报警点最少对氧气、负压2种气体同时监测和报警。
1．2特殊防区宜在病区、护士站或护士办公室分别设置监测报警点，对氧气、负压气体、压缩空气3气进行监测和报警。
1.3气源报警负担着报警同时还负担了氧气汇流排切换任务，所以站房必需配置。
1．4气源报警和防区报警可分别设计。有条件医院气源应设计4气报警。和一个警情两地或多地报警。
2．报警点和报警类别设计；
2．1报警点和报警类别可遵照下表

报警点和报类别一缆表（表一）

氧气
负压
压缩空气
一氧化碳浓度
一般防区
▲
▲

含ICU防区
▲
▲
▲

含CCU防区
▲
▲
▲

含抢救室防区
▲
▲
▲

手术室
▲
▲
▲

气源站房
▲
▲
　▲
　▲

注；▲号表示应设
2．2开启报警参数表（表二 ）
报警类别
氧气
真空压力
压缩空气
CO1浓度

上限(Mpa)
下限(Mpa)
下限(Kpa)
上限(Mpa)
下限(Mpa)
上限(ppm)
防区报警
0. 5
0.25
37
0.6
0.3

气源报警
0.8
0.6
38
0.8
0.5
　50
气源切换

高压1。0
40

0.55

3.系统模式设计
3．1气源报警控制器独立设计模版（图1）。

（图1）
3．2系统组网通常模式; 总距离未超出800m单路模式见图2

（图2）
3．3 分支模式; 一路超出800m时其它分机作另一路分支并于分支器. 见图3

（图3）
3．4 多分支模式; 当多条支路采取一只分支器难以汇接可采取本模式见图4

（图4）
3．5主机扩展模式；因为主机承载分机有限量，大型医院防区数往往会超限，所以采取下列模式以予扩展。见图5

（图5）
4. 供电设计
4．1本企业报警分机额定参数为 工作电压DC12V.动态工作电流800mmA,, 考滤到系统工作稳定宜采取分区集中供电, 也可分区集中和就地供电相结合。
4．2设计中应充足考滤共地和接地, 接地电阻不得大于8欧母, 全部分机底板公共端和电源负极相联、电源和电源负极用导线连通形成设备共地。
4．3集中供电应计算电压降，分机工作电压不得低于供电电压80%
4．4分机电压计算；
U=12-N* 0.8 X 0.0185 X 2L/S
U--被计算分机电压
N----电源供电第几台分机
0.8---分机动态工作电流 单位A
L--供电距离,2L则为导线长度 单位m
S--导线截面积 单位m㎡
0.0185 m㎡.欧/m--铜导线电阻率
4．5．常见供电模式
4．5．1通常型式图6

（图6）
4．5．2. 图7 是电源容量够；分机距离远时将分机分为二路供电

（图7）
4．5．3. 分机台数多且距离又远时一只电源不便供电, 将分机划分为多个区域分别对区域供电 图8

（图8）

二、系统设备性能、安装和相关要求
1、通常要求；
1．1系统设备指气源报警控制器、区域报警分机（简称分机）、集中监控报警主机（简称主机），传感设备、地址模块和电源等。
1．2系统中报警设备（气源报警控制器、区域报警分机、集中监控报警主机）必需含有下列标识；
1．2．1注明气体专用
1．2．2品名
1．2．3规格型号
1．2．4出品单位
1．3防区报警分机应能直观显示防区气体压力，不得使用电接点压力表作传感器。
1．4站房气源报警控制器和区域报警分机应设置于醒目敞开区域，方便观察和聆听报警声光。
1．5站房气源报警和防区报警应达成下列要求。
1．5．1当显示值达监测控制点时开启声光报警，光闪频率3-5次/S，按面板消声按钮可临时静音。
1．5．2报警声响在1m处声压不低于55db
1.5．3视觉报警应能在距离4m、视角小于30度和100lx照度下清楚分辨.
1．6．分机功效
1．6．1对所监测气体能直观显示即时值，如氧气、负压、压缩空气、CO1浓度等。
1．6．2压缩空气或CO1浓度监测可单独安装分机.分机可分单显，多显多个类型。
1．6．3区域报警分机报警同时将报警信息经过模块传送给主机。
1．6．4、一台分机配套最少1只地址模块，模块防区数必需适合分机监测气体监测点数。，
1．7气体压力传感器选配需和分机所需显示气体数及气体种类相一致。
1．8．集中监控主机应有下列功效
1．8．1 当某一分机报警同时主机开启声光报警，主机液晶显示器上显示报警分机位置和报警气体种类。
1．8．2 多处分机报警时 显示器能同时依次显示并诸存报警信息
1．8．3可预设多组电话号码，主机报警自动依次拔打预设电话通知相关人员。
1．8．4输入密码后菜单操作。
1．8．5含有储存查阅功效可查阅可打印储存信息。
1．8．6和分机总线式通讯
1．8．7含有升级和电脑联网，电脑远程管理报警能力。
2．传感器
2．1参数要求；
●测量范围正压0-1MPa,
● 负压-100kpa-0
●工作电压DC24V,
●电流4-20MA
2．1.依据气体性质选择传感器种类
2．2. 区域传感器安装在区域管道阀门出口侧, 气源传感器应安装在气源管路阀门入口侧, 总管传感器应安装在气源出口阀门入口侧.
2.3.传感器安装需先在欲安装管焊出5-10cm尾管预制M20*1.5螺母以备传感器联接，传感器在管道试压后安装。
2．4. 安装传感器尾管和管道之间需安装截止阀。
2．5．传感器信号引线采取2*0.5平方导线敷至分机内。
2．6．氧气传感器应使用无油介质全不锈钢全密封专用传感器，
2．7传感器精度不宜大于0.5。精度漂移应小于1%/年
2．。8一氧化碳浓度传感器应选择输出2-20mA电参数型，一氧化碳浓度传感器在浓度10*10-6时，误差不应超出2*10-6
2．9.传感器电源由分机供给，传感器工作电参数需和分机相匹配。
3．模块
3．1模块安装前先对模块上开关进行编码, 编置地址号为8位有权2进制码
规则示例以下；
开关排位为52627 由0号到7号，开关置位为1，则为有权。
例1、 开关置位为01100000，1、2号开关置位，则权数为21+22 =6即地址号为6。
例2. 开关置位10010010=20+23+26=1+8+64=73, 地址号73.
3．2模块安装在分机内，模块信号总线. 电源由主机提供。
3．3地址开关编码对照表（表三）

4． 报警主机
4．1工作条件
●输入电源 AC220V
●主机板耗电静态 300mA 报警状态850mA
●输出电源 DC13.5 V
●报警输出口 DC14V 800mA
●报警声响大于80 DB
●最大通讯距离1000m
●最多可监管120台分机
4．2主机安装前需对报警地址及报警内容进行汉字化程序写入(配专用软件由电脑写入) 使用主机键盘对系统设备总数编程确定。
4．3主机和分机四线联接,2根总线2根电源,
4．4主机壁挂式安装在有些人值班处，安装中心高度1.5m为宜。或将机箱安装在弱电井内将显示盘或分显示盘用导线引至有些人值班处.
5. 分机(报警仪)
5．1工作条件
●精度等级：优于 1 %
●温度：- 20～＋ 70 ℃
●工作电压：12V/0.3A DC
●显示方法:高亮度四位LED显示
●设置方法:智能按键调整
●整机功耗：小于 5W
●年稳定性:优于0.1%
●报警频闪3次/秒
5.2分机安装在护士站醒目位置, 显示窗距地高度1.6m
5.3分机安装位置应先预埋接线盒，分机底板安装在接线盒正上方, 使接线盒内导线穿过底板。
5.4分机内全部联线采取端子接,
5.5分机电源由主机提供, 单独使用电源时电源负极须和主机地联接在一起。
5.6分机独立使用时（不联网）可选配DC12V1 A直流电源
6.气源报警控制器
6．1工作条件
●输入AD 220v
●输出 DC24V、2A
●报警声强 65db
●报警灯频闪 3次/s
●报警声延时 0--3分钟
6．2气源报警控制器宜设置于气源站房值班室便于操作位置。
6．3气源报警和切换由气源报警控制器完成。
6．4气源报警应有下列功效
6．5汇流排钢瓶切换时应开启报警
6．6医用气体源或汇切换至急备用气源时应开启报警
6．7压缩医用气体源压力超出上限或欠压20%时应开启报警
6．8真空汇压力低干38kpa时应开启报警
6．9即用氧气汇流排压力低于下限时主动输出一个直流24v控制电压完成气源切换。
6．10报警音响时间可人为调整。
三.布线(本节也适用企业传呼系统，联网计量系统，信号总线 以下简称总线)
1．通信采取总线制线材选择要求：
● 使用2芯屏蔽双绞线
● 铜质，线径0.5～0.75平方毫米，
●阻抗38～88欧姆/公里，
●容抗30～50纳法/公里，
●绞距20毫米2芯屏蔽双绞线(假如线距离不超出500米能够合适降低线标准，但必需为双绞线。
2．总线设备;
2．1 一个系统中最多许可挂接128个占地址终端设备，在不加中继器情况下，总线长度小于1000米。
2．2 总线设备采取手拉手布线联接方法,不应出现分支情况 如分支不可避免，则必需同时满足以下三条要求：或使用分支器分支。
2．2．1 分支长度小于5米；
2．2．2  总线、分支线长度之和不超出800米；
2．2．3每分支线上设备终端总数不得超出30个。
3．防干扰
3．1 分支线假如没有接终端，会有反射信号，对通讯产生较强干扰，应将其去掉。或跨接120欧终端电阻。
3．2  全部信号线应尽可能远离干扰源，信号线应走弱电井，不能和强电（如220伏交流电）或射频信号线路（如CATV、大信号音频线）并行走线，若并行走线，距离应大于0.5米。
3．3全部线路接点必需采取良好焊接或螺丝卡紧连接方法，
3．4在同一个系统中，应使用同一个线缆，尽可能降低线路中接点。
3．5．信号共地：
3．5．1 同一个网段上全部设备必需含有统一信号地，以避免共模干扰。
3．5．2  集中供电时，把同一个网段上全部电源（包含通讯设备自带电源）直流负极直接接到一起组成公共信号地，此时信号地即直流电源地。
3．5．3采取单机独立供电时，把同一个网段上全部总线设备地（黑线）引脚接在一起，由此组成公共信号地。
3．5．4  采取屏蔽双绞线, 屏蔽层应良好接地, 接地电阻小于8欧。
4．线材和安装
4．1总线使用线材推荐选型总线采取RVSP 2*0.5双绞屏蔽线, 电源采取RVV2*1.5以上导线, 信号总线截面不宜大于1平方毫米.
4．2低压集中供电，距离大于50M小于100M时，1平方毫米电源线负载分机不超出6台，1.5平方毫米电源线负载分机数不超出10台，距离过长或分机数较多时应按一、4.4条验算末端分机电压考滤供电方法或供电回路数。
4.3 整个报警系统布线宜采取钢管护套，垂直墙面部分采取暗敷方法。
四、系统调试
1．通常要求
1．1调试应在系统完工后且管道工程耐压试验泄漏试验完成后进行.
1．2调试应有电气技术人员和管道技术人员2人以上进行，调试仪表性能满足调试需要。
1．3准备；调试统计，模块地址和地名对照表，仪器具必备有；对讲机，分贝仪，标准电源发生器，可调电阻器、万用表及其它常见器械。
1．4调试分两步进行，首先通电信号模拟调试然后通气加压调试。
2．主机调试
2．1、主机柜接入系统信号总线，采取主机供电接通电源。
2．2、主机键盘编程下写入系统设备数，退出后布防，察看防区状态
2．3、布防状下显示XX防区未准备好，XX防区掉线故障提醒说明系统存在故障应对对应区域给予处理。
2.4、分机报警同时主机同时报警并显示XX区域XX气体异常警示。
3、传感器调试
3．1传感器是串联在分机显示回路中，传感器回路异常会造成份机无显示。
用于氧气传感器严禁采取油脂作传输介质,精度应高于0.5,
3．2、将mA表串入传感器回路,0气压下负压回路20mA, 正压回路小于4 mA. 将气压升至传感器额定压力, 回路电流负压4 mA, 正压20mA.
4、分机调试
4．1模拟信号调试，分机传感器回路注入4 mA-20 mA电流显示窗应显示0到满度，
4.2、报警试验，报警区间分机应声光报警, 按消声键可消除声音，闪光报警在显示值回复后才停止.
4．3接入传感器加压调试，传感器回路正常下分机显示应正常，正压传感器回路4 mA显示为0 MPa，20 mA显示传感器额定压力，即满度。负压传感器0气压时分机应显示100。

五、检验和验收
1、通常要求；
1．1在隐蔽工程由设建医院组织验收后且施工单位自检合格,企业质检部组织检验和验收。
1．2检验和验收分局部检验和验收和整体检验和检收。局部检验合格后进行整体检验和验收。
1．3验收前先应核查报警分机，主机、气源报警控制器出厂检验合格证。
1．3检验数和安装比不少于30%，除外观目测验收外，性能指标应符合本规范条款。
1．5全部验收发觉问题和处理结果均应具体统计并归档，对不格项应签发整改通知责令整改。
1．6整体验收合格应签发系统检测汇报。
1．7检验和验收所使用仪器仪表精度应高于1.5级。
1．8检验和验收所包含器械仪表；标准电源发生器，精度高于1.5级氧压表、压力表、真空表。接地电阻测试仪、摇表、光度计，分贝仪、气体压力分配台、增压机、真空机。
气源报警检验和验收(下列报警值应符合第一节2.2表2值)
2.1检验和验收氧气汇流排压力低时报警和切换。
2．2检验和验收站房输出氧气欠、超压报警和延时
2．3检验和验收站房输出真空压力欠压报警和延时
2.4报警测定；声强1m＞处60db、闪频光4m处＞100lx
3．报警分机检验和验收
3． 1分机检验和验收应逐台进行，在检验传感器和布线施工合格后方可进性能检验。
3． 2分机设置符合本规范要求，在本区域监测气体压力或浓度超出第一节2.2表2值时无条件地开启报警。
3． 3分机报警声光同时开启，报警声强1m＞处55db、闪频光4m处＞100lx,同时显示窗显示报警即时量值。
3. 4按动面板消声钮报警声临时停止，闪光报警延续。
3. 5报警压力恢复正常值后报警停止。
3. 6传感器断线应显著指示
4、报警主机检验验收
4． 1报警主机检验验收应在全部分机安装检验合格后进行。应对以下性能逐一检验。
4. 2在无分机报警时主机显示安全布防，按密码后可撤防。
4. 3有分机报警时主机应跟随开启报警，并同时显示下列类容；
报警分机位置、报警气体类别、上限报警和下限报警。
4. 4多台分机同时报警时按主机上翻键或下翻键察看
4. 5 主机监视分机运行情况显示并报警分机断线故障。
4． 6报警信息贮存＞1000条, 每条信息贮存时间＞6个月,
4． 7主机报警时可用预设电话进行操作;电脑进行管理。
4． 8三级密码权限操作
4． 9专用配置软件, 参数电脑设置和修改。
4．10强弱双音报警可临时静音，声强;强音≥80；弱音≥50, 闪频光4m处＞100lx
5、系统整体检验和验收
5．1医用气体报警系统应在医用供气系统验收结束后独立进行。验收时应确定设计图纸和变更文件，施工单位自检统计和单相报警设备验收统计和单相报警设备验收整改通知（如有）更改实施统计。
2系统布线应符合本规范外还应符合国家相关标准。线径、护管符合设计要求。
5．3报警设备间联接符合第一部分、系统设计要求。 电源和电源、电源和设备间共地联接完整.
5．4系统接地电阻量值检验.
5分区供电, 各区未端分机动态工作电压检验.
5．6传感器使用应符合GB50751-7.4节
7检验和验收合格应出具检测汇报随报警系统一同交于建设医院。
5．8报警系统交于院方时还应转交下列资料;
5.8．1系统图、完工图
5.8．2主机操作使用说明书
5.8．3报警分机操作使用说明书
5.8．4气源报警控制器使用说明书

本规范用词说明
为便于在实施本规范条文时区分对待，对要求严格程度不一样用词说明以下；
1. 表示很严格. 非这么做;
正面词采取“必需”, 反面采取“严禁;”
2. 表示严格, 在正常情况下均应这么做;
正面词采取“ 应” 反面词采取”不应”或“不得”；
3．表示许可稍有选择，在条件许可时首先应这么做；
正面词采取“宜”，反面词采取“不宜”；
4．表示有选择，在一定条件下能够这么做，采取“可”。

附录C 系统设备联接示例图
附录B 检测汇报格式
