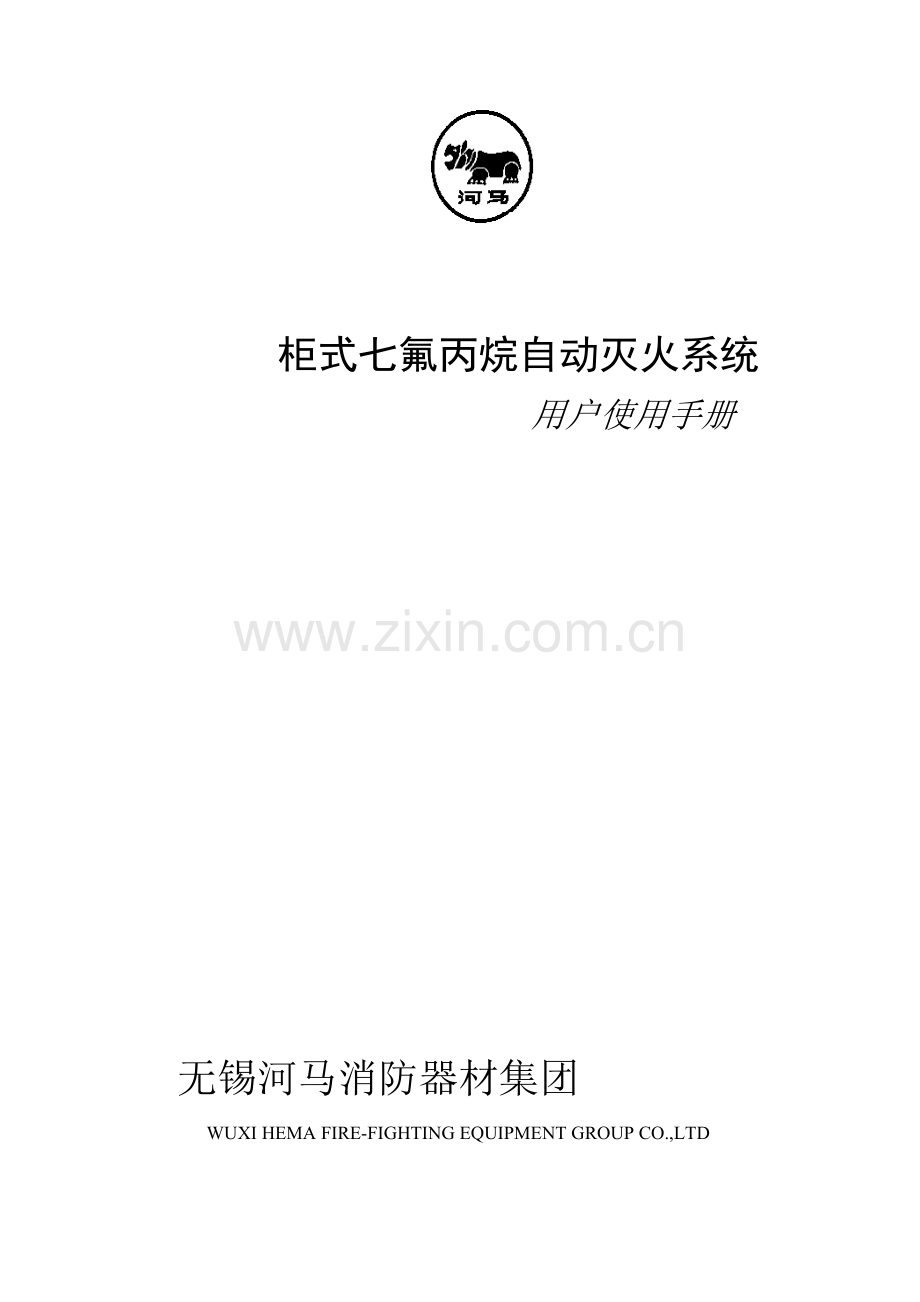

柜式七氟丙烷自动灭火系统
用户使用手册

无锡河马消防器材集团
WUXI HEMA FIRE-FIGHTING EQUIPMENT GROUP CO.,LTD

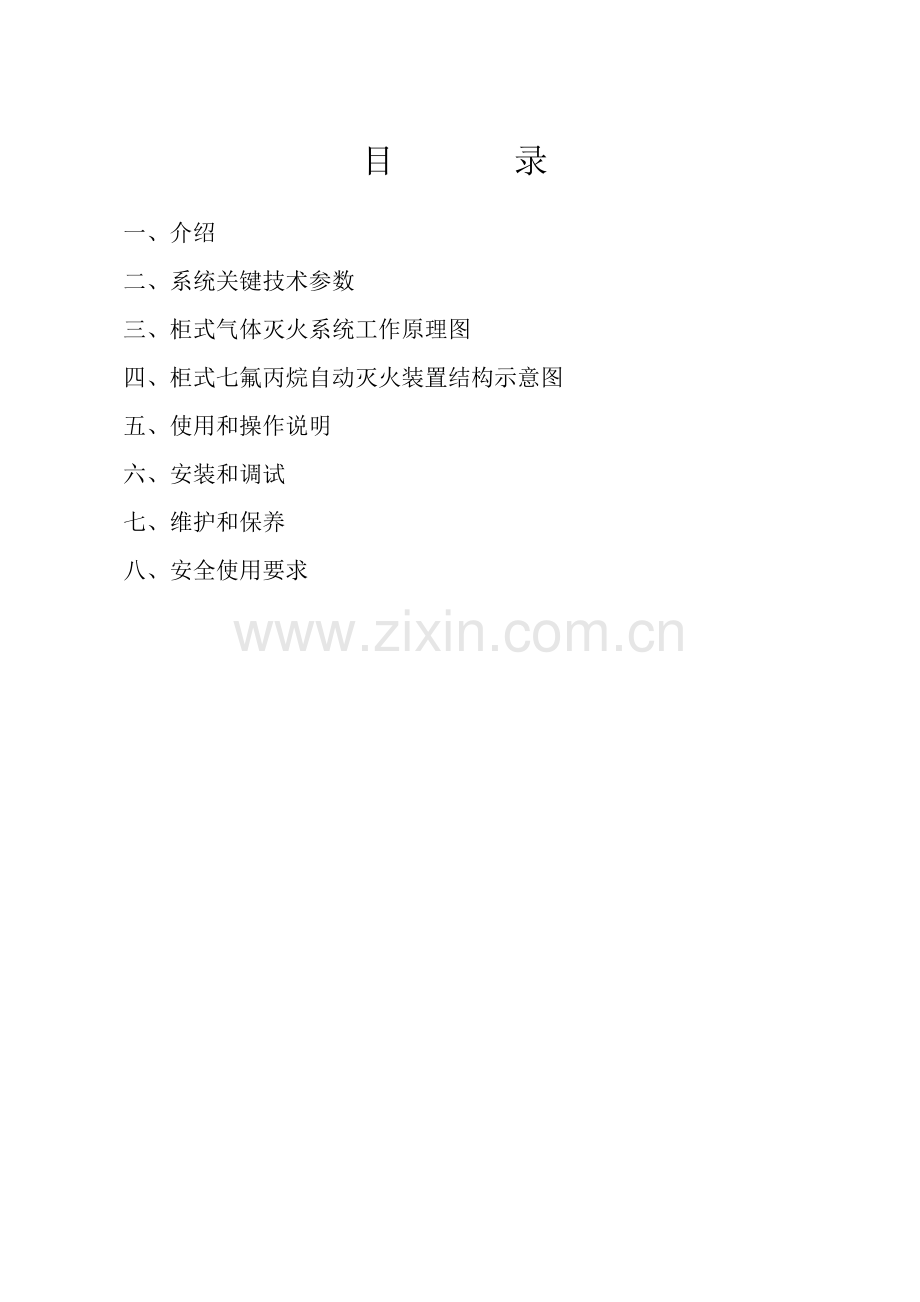

目 录

一、介绍
二、系统关键技术参数
三、柜式气体灭火系统工作原理图
四、柜式七氟丙烷自动灭火装置结构示意图
五、使用和操作说明
六、安装和调试
七、维护和保养
八、安全使用要求

一、介绍
为了达成保护臭氧层目标，1986年世界关键国家签署了著名《蒙特利尔条约》，决定逐步停止对哈龙灭火剂使用。七氟丙烷（HFC-227ea）灭火剂无色、无味、清洁、低毒、电绝缘性好，灭火效率高，对大气臭氧层耗损潜能值（ODP）为零，是卤代烷1211、1301最好替换物，作为理想灭火产品得到了广泛应用。
1.1 灭火剂特点
1.1.1七氟丙烷（HFC-227ea）是一个无色、无味气体，喷射后无残留物，对大气臭氧层耗损潜能值（ODP）为零，是理想哈龙灭火剂替换物。
1.1.2 以物理方法和化学方法灭火，是新型高效低毒灭火剂，它灭火浓度低，钢瓶使用量少，所占空间小。
1.1.3七氟丙烷灭火剂不导电，不含水，不会对电器设备、磁带、资料等造成损害。
1.1.4无毒性反应最高浓度（NOAEL）为9％（V / V），可用于有些人区域。
1.2 组成
柜式七氟丙烷自动灭火系统由火灾自动报警灭火控制系统、柜式灭火装置包含喷嘴等组成。
1.2.1 火灾自动报警灭火控制系统关键由火灾自动报警控制器、灭火控制器、感烟探测器、感温探测器、声光报警器、紧急启停按钮、喷放显示门灯等组成。
1.2.2柜式七氟丙烷装置关键由立柜、贮气瓶组、瓶头阀、开启头、、安全阀、压力继电器、电控头、气控管路、喷嘴等组成。
1.3 分类
1.3.1 柜式七氟丙烷灭火装置通常见于单元独立系统。
1.3.2 按控制方法分类可分为：自动、电气手动、机械应急手动，确保系统在任何情况下均能可靠开启。
1.4 七氟丙烷自动灭火系统适适用于扑灭下列火灾：
1.4.1 电气、电子设备：如变配电室、船舶动力舱、电站、电子计算机房等。
1.4.2 通讯设施：如通讯中心等。
1.4.3 可燃液体和气体：如油田、浸渍油槽、喷漆车间、轧机、印刷机等。
1.4.4 高价值财产：如博物馆、档案馆、图书馆等。
1.5 七氟丙烷不适适用于扑灭以下物质火灾
1.5.1 硝化纤维、火药等在缺乏空气条件下仍然能快速氧化化学物质。
1.5.2 锂、钠、钾、镁、钛、锆、铀等活波金属。
1.5.3 金属氢化物，如氢化钾、氢化钠等。
1.5.4 易产生自行分解化学品，比如一些有机过氧化物和联胺等。
二、系统关键参数
2.1 灭火形式：全淹没式
2.2 充装压力（20℃）：2.5Mpa
最高压力（50℃）：4.2Mpa
2.3 灭火剂喷放时间：≤10s
2.4 工作电源：主电源AC 220V、50Hz，备用电源DC 24V
2.5 最大充装密度：950kg / m3
2.6 气瓶容积：灭火剂贮瓶： 70L、90L、120L
2.7 开启方法：自动、电气手动、机械应急开启
2.8 工作环境温度：-10℃～55℃
三、柜式气体灭火系统动作步骤

四、柜式七氟丙烷自动灭火装置结构示意图
4．1 单瓶组柜式七氟丙烷自动灭火装置结构示意图及技术参数

规格型号
药剂最大充装量（kg）
A类木垛表面火最大保护范围（m3）
B类正庚烷最大保护范围（m3）
长度
宽度
高度

GQQ70*1/2.5
66
101
93
550
550
1900

GQQ90*1/2.5
85
129
119
550
550
1900

GQQ120*1/2.5
114
175
161
550
550
2100

4.1 双瓶组柜式七氟丙烷自动灭火装置结构示意图及技术参数

1.管道件 2.压力反馈装置 3.储瓶固件 4.后盖组件 5.跳锁 6.灭火剂储瓶 7.箱身组件 8.前门组件 9.气动开启头 10.气动手动开启头 11.气控管道 12.瓶头阀 13.喷嘴 14.电磁阀 15.压力表 16.螺钉 17.低压泄压阀

规格型号
药剂最大充装量（kg）
A类木垛表面火最大保护范围（m3）
B类正庚烷最大保护范围（m3）
长度
宽度
高度

GQQ70*2/2.5
132
202
186
950
550
1900

GQQ90*2/2.5
170
258
238
950
550
1900

GQQ120*2/2.5
228
350
323
950
550
2100

五、使用和操作
5.1 电气自动控制
在防护区无人时，将火灾报警控制器上控制方法转换开关拨到“自动”位置，系统处于自动控制状态。当防护区有火情，安装在该保护区感烟探测器或感温探测器将火灾信号传输到火灾报警控制器，火灾报警控制器开始进入延时阶段，同时发出声光报警信号、联动指令（切断电源、关闭通风空调等），提醒人员疏散。延时（大约30秒）过后，打开瓶头阀，喷放七氟丙烷灭火剂，气体经过喷头喷放到保护区进行灭火。
5.2 电气手动控制
在防护区有些人工作或值班时，将控制方法转换开关拨到“手动”位置，系统处于手动控制状态。当防护区发生火情后，按下火灾报警控制器面板上紧急启停按钮或保护区门口处紧急启停按钮，即可按预定程序开启灭火系统，喷放七氟丙烷灭火剂到保护区进行灭火。
5.3机械应急控制
当保护区发生火灾，因为电气发生故障或自动探测系统、控制系统失灵不能实施灭火指令时，应立即通知保护区内人员撤离现场，并关闭联动设备，直接打开电控头打开瓶头阀，喷放七氟丙烷气体，即可开启系统实施灭火。
注意：应急手动控制实施时，必需提前关闭影响灭火施展设施，通知并确定保护区内人员已全部撤离方可实施。
紧急停止控制：当发生火灾报警，在延时时间内发觉不需要开启系统进行灭火时，可按下火灾报警控制器上或保护区门口处紧急启停按钮，阻止灭火指令发出，停止系统灭火程序。
发生火灾后，保护区内大门应立即关闭，以免影响灭火施展。
六、安装和调试
6.1 安装场所应满足以下要求
6.1.1七氟丙烷贮瓶间环境温度为：-10～55℃，要求室内干燥，通风良好，钢瓶不应靠近热源，避免阳光直射。
6.1.2 安装场所应有专用消防电源。
6.2 装置安装要求
6.2.1 装置应能便于再充装和装卸，宜留出大于1m操作间距。
6.2.2 装置应固定牢靠。
6.2.3装置正面操作距离不宜小于1m。
6.3 对保护区要求
6.3.1 保护区围护结构及门窗耐火极限不低于0.5h，许可压强不应小于1200Pa，耐火等级不低于2级；保护区门应向疏散方向开启，并能自行关闭。
6.3.2 保护区门口应设置紧急启停按钮。在全部情况下，紧急开启控制应优先于紧急停止功效。
6.3.3 保护区应设置火灾报警和气体喷放报警信号。火灾报警信号应设置在保护区内，火警信号可采取声、光组合报警信号。七氟丙烷喷放信号应设置在保护区外，可采取光报警信号。
6.3.4 保护区应有排风设备，释放灭火剂后，应将废气排尽。
6.4 手动操作装置安装高度为中心距地1.5m；灭火控制盘应确保正面信号显示位置距地1.5m；光报警装置宜安装在保护区出入门框地方。
6.5 依据国家标准《气体灭火系统施工及验收规范》要求，本系统安装和调试使用应由经过专业培训人员进行。安装和调试本系统人员，应熟悉本系统工作原理、基础结构、工作性能、动作程序及各部件结构和工作状态。无关人员不应接触本系统，以免发生意外。
6.6 本系统部件，尤其是阀类产品，在拆装过程中小心谨慎、避免碰撞。
七、维护和保养
7.1 系统在使用期间必需常常维护、检验，建立对应维护保养制度，安排专员负责，进行常常性维护、检验，确保系统处于良好工作状态。
7.2 检验维护人员必需熟悉本装置性能、操作程序，和各组件结构原理、维修保养工艺，需要时可来我企业培训。
7.3 每个月对系统进行两次检验，检验内容应符合以下要求：
7.3.1对全部系统进行外观检验，系统组件应无碰撞变形及其它机械性损伤，表面应无锈蚀，保护漆层完好，铭牌清楚，手动操作装置铅封和安全标志完好。
7.3.2全部系统组件安装位置不得有其它物件阻挡或妨碍其正常工作。
7.3.3应常常检验七氟丙烷储瓶灭火剂储量。
当七氟丙烷压力表指示值在绿色示值区内，可认为七氟丙烷储量正常，若发觉七氟丙烷贮瓶压力值低于绿色示值区，应立即补充七氟丙烷。充装七氟丙烷应由专业人员进行。立即和本厂联络。
随环境温度改变，七氟丙烷贮瓶压力会有对应改变，这是正常现象。只要七氟丙烷储瓶压力表指示值在绿色示值区范围内，则储瓶压力正常。
对于一组七氟丙烷贮瓶，因为压力表误差等原因有可能出现各瓶压力表示值不完全一致情况，这是正常现象，对灭火效能无影响。
7.3.4 灭火控制盘面板上指示灯应正常，各开关状态位置应正确，各接线应无松动。
7.3.5 火灾探测器表面应保持清洁，应无任何会干扰或影响火灾探测器性能擦伤、油渍及油漆。
7.4 应常常检验系统工作状态，尤其在喷放后，应进行系统复位：
1 复2 位控制柜
3 复4 位压力继电器
5 检验开启管路联接及密封情况
6 更换七氟丙烷瓶头阀膜片，7 进行气密性试验，8 重新充装七氟丙烷气体。
7.5 每十二个月应对各阀进行一次维护、检验，更换老化“O”形密封圈、密封垫等，无异常现象方可继续使用。
7.6 每五年对系统、阀件、管道进行一次全方面检验维修，包含强度试验、气密性试验、动作功效试验等，更换密封件、安全膜片即其它锈蚀件。同时进行1.5倍最大工作压力水压强度试验，发觉老化，更新换旧。
7.7 保养、检验、维修、试验必需做好具体统计，需要时可函告我企业帮助处理。第二次充装七氟丙烷药剂应由我企业提供及充装。
八、安全使用要求
8.1 灭火系统动作释放七氟丙烷灭火剂前，全部些人员必需在延时期内撤离保护区，灭火完成，经检验确定在火灾已经扑灭情况下，打开通风系统，将废气排除洁净后，才许可人员进入。废气未排除前，如需进入保护区，则需佩戴氧气呼吸器。
8.2 更换新密封圈、密封垫、膜片、和安全片，必需由我企业提供和原来零、部件材料型号要求相同、试验合格成品，不得随时意用未经试验零、部件代用。
8.3 贮气瓶应避免靠近热源，运输过程中，应卸掉瓶头阀开启部件，轻装轻卸，预防碰撞、卧置、倒置。
8.4 当装置设置在可燃气体、蒸汽或有爆炸危险粉尘场所时，应设防静电接地。
8.5 严禁无关人员乱摸乱动灭火装置部件，以免发生意外。

无锡河马消防器材集团
销售企业地址：江苏省无锡市南长区运河东路555号时代国际A栋37楼
电话： 82613363 82610005（总机）
传真： 邮编：214044
http：
E-mail： hema@wxhema .com
