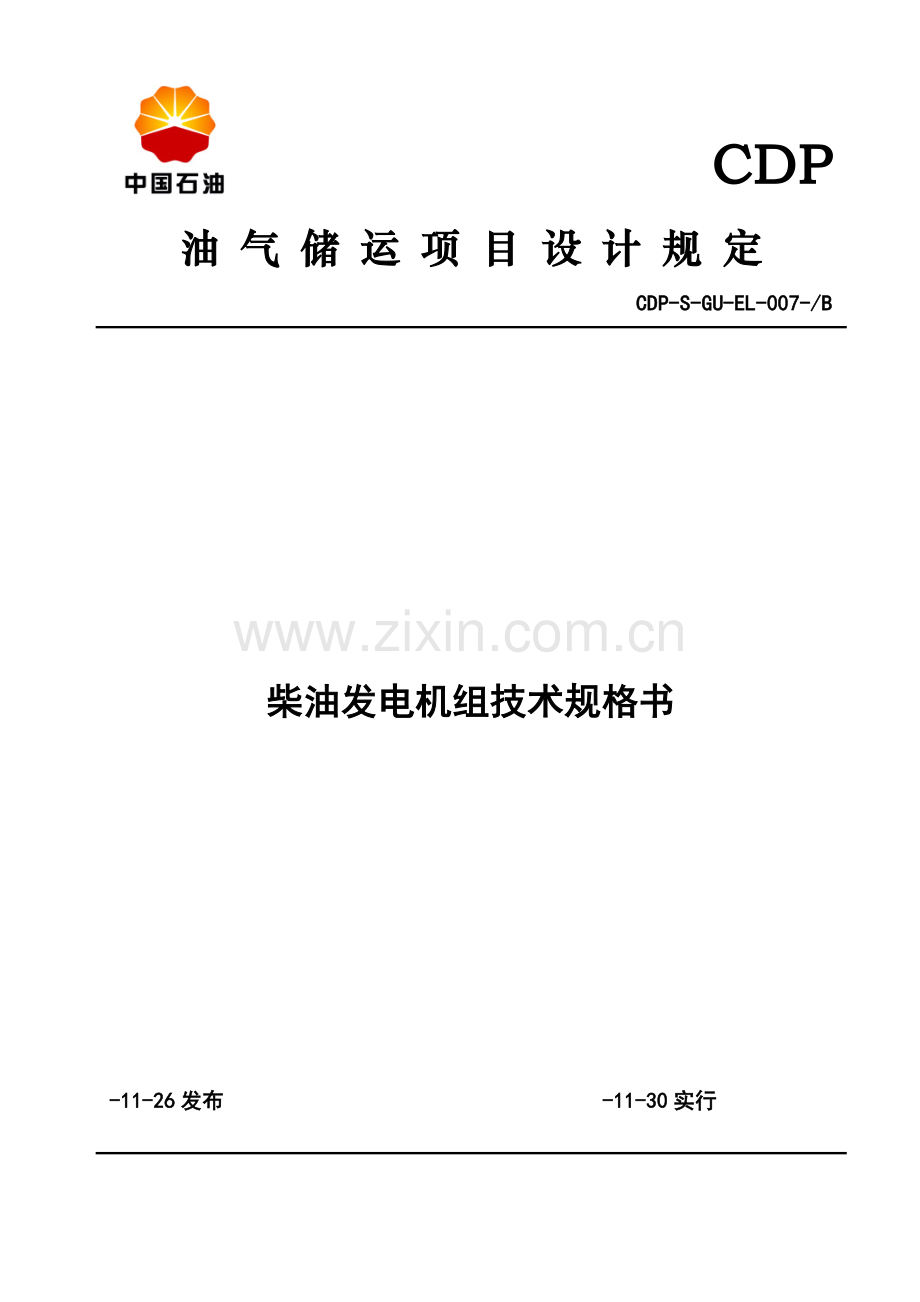

柴油发电机组关键技术规格书.doc

CDP
油 气 储 运 项 目 设 计 规 定
CDP-S-GU-EL-007-/B

柴油发电机组技术规格书

-11-26发布 -11-30实行

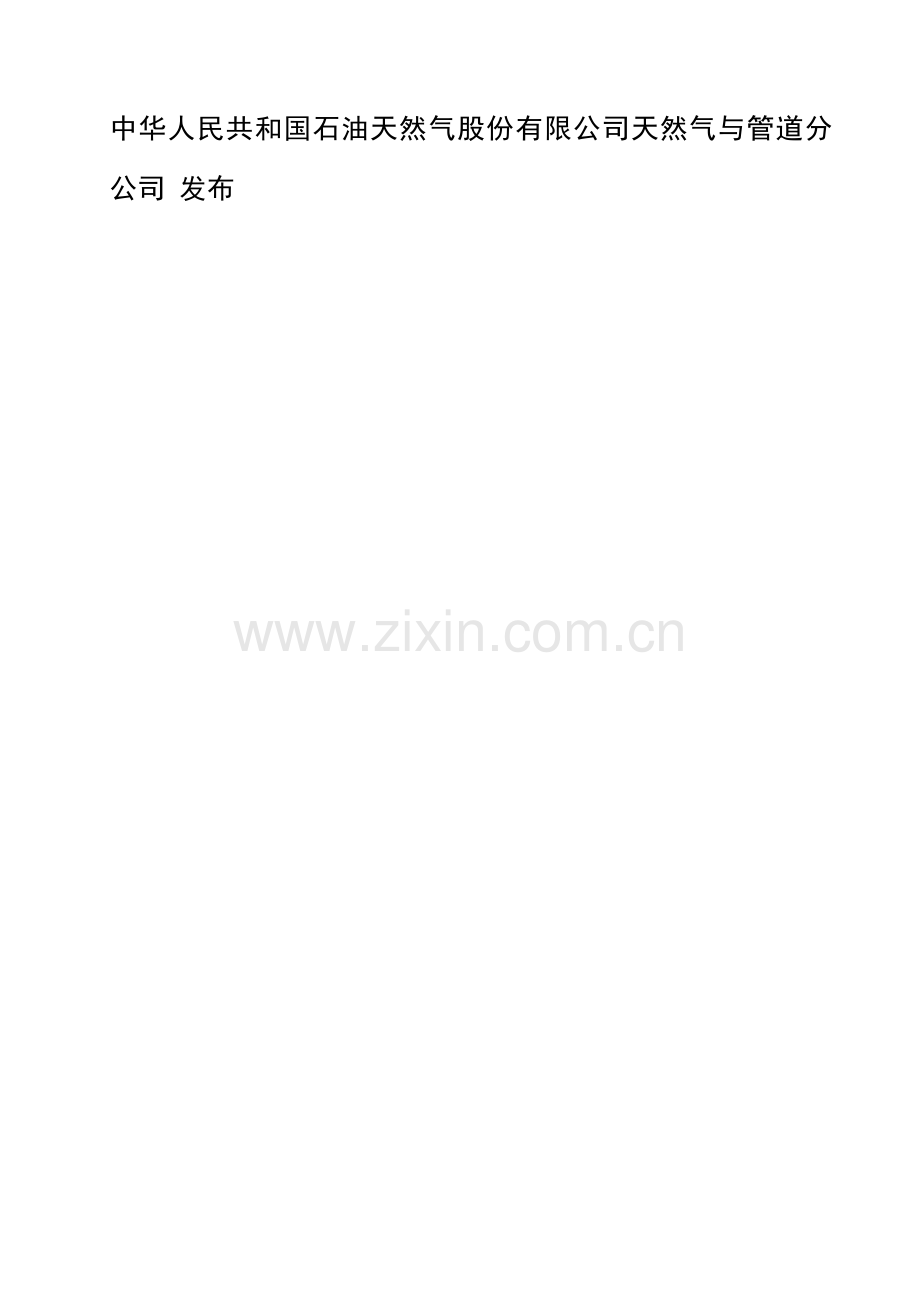

中华人民共和国石油天然气股份有限公司天然气与管道分公司 发布
前 言
为了加强设备、材料采购过程管理，统一油气储运项目设备材料技术规格书编制格式、重要订货技术规定和技术评分原则，按照中华人民共和国石油天然气与管道分公司“原则化 模块化 信息化”设计工作规定，特编制本技术规格书。
本文献合用于油气储运工程柴油发电机组采购。
本文献涉及技术条件、数据单和技术评分表三某些内容：
——技术条件某些为各工程项目通用并统一技术规定；未经发布单位批准，任何单位或个人不得对该某些进行修改；
——数据单是为了统一各工程项目实际使用格式，在工程项目使用中填入用于订货参数；工程项目中数据单应按照建设项目管理程序，经审批后用于订货；
——技术评分表是为了统一招标投标过程中通用技术组评分原则，在工程项目使用中，可依照工程项目特点进行调节、修改，修改后用于工程项目技术评分表应按照建设项目管理程序，经审批后方可使用。
本文献与《柴油发电机组技术规格书》CDP-S-GU-EL-005-/A相比重要变化如下：
——技术规格书提成了技术条件、数据单和技术评分表三个某些；
——本技术规格书按照《油气储运项目设计规定》CDP-P-GU-OP-006-/B  CDP技术规格书编制规定规定进行编写；
——补充了有关技术性能指标。
本文献由中华人民共和国石油天然气股份有限公司天然气与管道分公司提出并归口管理。
本文献起草单位：中华人民共和国石油管道工程有限公司
本文献重要起草人：柴芬义 王 磊 杜庆山
本文献评审专家组：孙宗源 高秀春
本文献由中华人民共和国石油天然气管道工程有限公司电力室负责详细技术内容解释。
联系人：杜庆山
联系电话：
本文献在执行过程中，如有任何意见和建议，请反馈至：
中华人民共和国石油天然气管道工程有限公司北京石油征询中心
地址：北京市宣武区广安门内大街甲311号院中华人民共和国石油管道大厦9层 邮政编码100053
联 系 人：陈怡静
联系电话：
电子邮箱。

中华人民共和国石油天然气股份有限公司
天然气与管道分公司
CDP
文献编号：CDP-S-GU-EL-007-/B
第1页 共 14页

柴油发电机组技术条件

目 录
第一某些 基本规定 3
1范畴 3
2 名词定义 3
3项目总体规定 3
第二某些 通用技术规定 5
1采用规范、原则及法规 5
2供货范畴及界面 7
3设计与制造 7
4材料 10
5检查与测试 10
6备品、备件及专用工具 11
7铭牌 12
8涂层、包装和运送 12
9提交文献 12
10技术服务 13
11验收 14
12保证和担保 14

第一某些 基本规定
1 范畴
本技术规格书对柴油发电机组功能设计、材料、构造、性能、安装、实验和采办提出了最低规定.。本技术规格书合用于油气储运工程。本文献并不能免除供货商应对所提供设备及其辅助系统配备齐全、性能规定合理、可合用性和可靠性负责。
2 名词定义
本技术规格书用到名词定义如下：
业主：项目投资人或其委托管理方；
设计：承担项目工程设计任务设计公司或组织；
供货商：是指按照本技术规格书规定为业主设计、制造、提供成套设备/材料公司或厂家；
分包商：负责设计和制造分包合同所规定设备/材料公司或厂家；
技术规格书：业主和设计提供完整技术规定，涉及技术规定、数据单、技术评分表；
技术条件：各工程项目通用并统一技术规定；
数据单：是指依照各工程项目实际状况，填入用于订货参数；
技术评分表：技术评分表是招标投标过程中通用技术组评分原则；
质保期：是指供货商承诺对所供产品因质量问题而浮现故障时提供免费维修及保养时间段。
3 项目总体规定
3.1 供货商资质规定
3.1.1 供货商证书规定
供货商所提供柴油发电机组应是制造厂原则、技术先进成熟产品，符合有关国标或行（部）标规定，有合格证。
供货商及分包商应具备国家认证机构颁发有效ISO9001质量体系认证证书。
3.1.2 供货商业绩和经验规定
供货商所提供柴油发电机组应有类似规格产品在本规格书中所提供环境条件下成功运营三年以上经历。
供货商必要提供产品应用历史和该产品近三年内类似工程业绩，涉及顾客名称和地点，联系电话，供货年份等信息资料。
供货商应能对现场进行技术服务。投标书中应阐明投标者维修能力和方式。
3.2 强制技术条款
供货商所提供产品应是制造厂原则产品，并且至少有类似规格产品在本规格书中所提供环境条件下成功运营三年以上经历，。供货商在投标时应同步提供产品样品及产品阐明书，若供货产品如与样品不一致，业主保存退货权利。
柴油发电机组参数必要满足技术规格书规定。
制造商应具备ISO9001质量保证体系认证证书。
3.3 投标承诺
3.3.1 供货商职责
供货商应对柴油发电机组设计、材料采购、工件制造、零部件组装、图纸、资料提供以及检查和在不同场合进行实验负有完全责任。
供货商应对提供柴油发电机组质量、可靠性、使用寿命、技术服务、有关责任等作出承诺。
由业主方签发对柴油发电机组设计和制造变更建议或建议，并不能免除供货商承认本技术规格书所有规定或履行承诺时任何责任。
3.3.2 提供资料
供货商应提交下列证书复印件：
1）制造和销售及其配套产品营业执照
2）检查报告和合格证
3）ISO9001认证书
3.3.3 质量承诺
供货商应对柴油发电机组设计、制造、供货、检查和试运负有所有责任，保证所提供柴油发电机组满足国家和行业关于原则和规范以及规格书规定。
柴油发电机组所选用材料和零件应当是全新、高质量，不存在任何影响到性能缺陷。
业主使用时发生性能不合格，误差超过范畴等质量问题和运送中浮现问题，供货商要补偿由此带来所有损失和费用。规定供货商对上述状况做出保证。
在业主选用设备恰当和遵守保管及使用规程条件下，在质保期内因供货商设计、制造质量而发生损坏和不能正常工作时，供货商应当免费为业主更换或者修理设备零件，如因而而导致业主人身和财产损失，供货商应对其予以补偿。
供货商应从系统长周期运营角度来统筹设计、选取、制造、供应设备，以及提供售后服务和技术支持，应运用当前最恰当技术保证设备安全可靠运营。对现场安装、维修、检查，供货商应有一定技术支持能力。
3.3.4 进度承诺
供货商应对柴油发电机组供货进度与有关责任进行承诺。该承诺被以为是合同需执行内容。
3.3.5 报价
供货商应依照本规格书规定提供报价清单，报价清单应注明规格型号、生产厂商和原产地，并提供在指定地点现场交货单价和总价。
供货商应提供安装材料、专用工具和技术文献清单及报价。
供货商应提供技术服务(测实验收、工厂检查、技术文献)清单和报价。
3.3.6 其她
供货商对本规格书必要逐条做出明确答复，应逐条回答“满足”或“不满足”，并给出所提供产品详细技术数据，对诸如“已知”、“理解”、“注意”、“批准”等不明确、不详细答复视为不满足。对有技术指标规定，应写出详细技术数据、指标和做出详细阐明，不得仅以“满足什么原则” 或“满足”为答复。如有异于本规格书规定，应阐述其理由。
3.4 对供货商应答验证手段和欺诈解决
在开标后来所有时间内，业主保存对供货商提供投标资质、认证等证明文献进行验证权力，如发现与事实不符，可及时废除该标书；对于已经授予中标函，招标方有权取消授标函，并将视对工程影响保存索赔权利；对于已经签定合同，招标方将保存索赔权利。
第二某些 重要通用技术规定
1 采用规范、原则及法规
1.1本技术规格书中没有给出资料将在数据表中列出，从总体上对柴油发电机组进行定义。
1.2 所列原则和规范均为最新有效版本，涉及修订本和特殊某些。
1.3 供货商应当满足或超过下列最新版本原则和规范规定。当浮现几种原则和规范阐述同一内容状况时，请遵循最严格描述。若有本技术规格书和其她技术文献相矛盾阐述，请向业主和设计部门征询。
GB755
旋转电机基本技术规定
GB/T 1859
往复式内燃机辐射空气噪声测量工况法及简易法
GB/T 2820.1
往复式内燃机驱动交流发电机组 第1某些：用途、定额和性能
GB/T 2820.12
往复式内燃机驱动交流发电机组 第12某些：对安全装置应急供电
GB/T 2820.2
往复式内燃机驱动交流发电机组 第2某些：发动机
GB/T 2820.3
往复式内燃机驱动交流发电机组 第3某些：发电机组用交流发电机
GB/T 2820.5
往复式内燃机驱动交流发电机组 第5某些：发电机组
GB/T 2820.6
往复式内燃机驱动交流发电机组 第6某些：实验办法
GB/T 2820.8
往复式内燃机驱动交流发电机组 第8某些：对小功率发电机组规定和实验
GB/T 3624
柴油发电机组安装质量规定
GB/T 4712
自动化柴油发电机组分级规定
GB/T 6072.3
往复式内燃机 性能 第3某些：实验测量
GB/T 6072.4
往复式内燃机 性能 第4某些：调速
GB/T 6072.5
往复式内燃机 性能 第5某些：扭转振动
GB/T 6072.1
往复式内燃机 性能 第1某些：原则基准状况,功率、燃料消耗和机油消耗标定及实验办法
GB/T 6072.6
往复式内燃机 性能 第6某些：超速保护
GB/T 6072.7
往复式内燃机 性能 第7某些：发动机功率代号
GB8978
污水综合排放原则
GB/T 10585
中小型同步电机励磁系统 基本技术规定
GB11288
发电机低励磁保护阻抗装置
GB12348
工业公司厂界噪音原则
GB/T 12667
同步电动机半导体励磁装置总技术条件
GB12699
工频柴油发电机组额定功率、电压及转速
GB/T 12786
自动化柴油发电机组通用技术条件
GB16297
大气污染物综合排放原则
JB/T 6755
柴油发电机构成套开关设备
JB/T 8172
发电机定子接地保护装置
JB/T 9572
发电机逆功率保护装置和逆功率继电器
JB/T 9573
发电机匝间短路保护装置及继电器
JB/T 10303
工频柴油发电机组技术条件
YD/T 502
通信专用柴油发电机组技术规定
IEC60034
旋转电机
IEC 6007
旋转电机外形尺寸及输出额定值
ISO3046
往复式内燃机超速保护
ISO8178
往复式内燃机.废气排放测定

2 供货范畴及界面
2.1供货范畴
1) 柴油发动机，涉及涡轮增压器、散热器、电扇及其防护网、直流24V马达起动装置。
2) 无刷励磁交流同步发电机、自动电压调节器。
3) 联轴器及其护罩。
4) 消声器、排气软连接、吊挂装置、热绝缘、排气系统（涉及弯头、阻火器）等装置。
5) 日用油箱、输油管、回油管、阀门、油泵等全套燃料输送系统设备。油箱应涉及盖板、油位表、充油密封帽、撬底盘、排渣管、高/低油位开关、溢流管、入油口、存油量计等。
6) 减震器、底部螺栓等隔震装置、安装底座及防护罩（如果需要）。
7) 机组微机控制屏提供完整操作、控制系统、计量装置，并提供RS485通信接口实现遥控、遥信、遥测功能。
8) 24V起动电池组（需可持续起动6次，每次10s，间隔5s）及其浮充电装置。
9) 撬座上配管及连接线路。
3 设计与制造
3.1电气特性
3.1.1基本规定
1) 交流发电机应为同步交流电机，采用无刷励磁方式。
2) 交流发电机绝缘应采用F级绝缘，B级温升。在容许温升限度内，以12h为周期，可在110％额定负载运营1h。
3) 交流发电机应能承受高于同步值20％超速运转。
4) 发电机组出口接线箱防护级别应为IP42，接线箱出线侧标记应为L1，L2，L3，N，并用色标标明相序。
5) 机组应配备220V单相防凝露加热器，在设备停机时投入运营，此加热器应接入单独接线盒中。
6) 机组所配蓄电池应设立金属外壳，防护级别IP30，蓄电池箱内设立进线隔离开关，规定采用阀控铅酸蓄电池，可通过外电源AC220V浮充。
7) 输出电压波形总谐波含量不超过4%，偏差系数不超过10%，无线电干扰系数（TIF）不超过50。
8) 75kW及以上发电机组、励磁器和调速器综合效率在额定负载和0.8功率因数下，不低于94%。
9) 在稳态条件下，电压调节应在额定电压±0.5%范畴内，突然加满载和卸满载，电压波动不应超过±20%，并应在1秒内恢复到±5%。
3.1.2控制和保护
机组发生轻微故障（如冷却水温高、机油温度高、机油压力低、过负荷、3次起动失败、起动电池容量过低等），发出声、光报警，并容许手动停车。
机组发生严重故障（如冷却水温过高、机油温度过高、机油压力过低、超速、电压过低或过高等），使发动机处在预定危险阶段时，应及时停车，并发出声、光报警信号。
日用油箱中低油位开关，当油箱内容量减少至20％、50％时发出警报信号；若条件容允许实现自动注油。
发电机在过电流、供电母线短路、断相、电压过高，失压时及时自动跳闸，并发出声光报警。装设电子调速装置及超速跳闸构造，当超速15％时切断燃料。
机组应具备故障自诊断功能。
若机组有并机规定，控制屏应带有自动并机功能。且并车机组配备逆功率保护。
速度调节：在各种负载状况下，应有手动调节速度装置，调节范畴为±5％。
所有声光报警信号和解除开关应接至控制屏上，显示信号涉及：机组转速、机油压力、水温、直流电压、工作小时、发电机线电压、相电压、相电流、相位、频率、功率因数、有功功率、无功功率、视在功率、电度、负荷率。
遥控：紧急停机、遥控起/停机组。
遥信：工作方式（自动/手动）、紧急停车、过压、欠压、单相及三相过流、油压低、水温高、频率（转速）高/低、启动失败、启动电池电压低、油位低报警、市电中断、机组工作、机组故障、充电整流器故障等。
遥测：三相电压、三相电流、输出功率、输出频率（转速）、水温、油压、启动电池电压。
3.1.3短路承受能力
发电机组应可以承受输出端短路时3s短路电流而不致损坏。
3.2构造规定
固定式或移动式柴油发电机应采用性能优良设备，不得采用提高转速方式达到规定输出功率。
发电机组应能模块化，并采用迅速自起动技术，其发动机设计、装备和控制应符合重型固定式和持续满/重负荷工艺应用机组规范。
机组不能有漏水、漏油、漏气现象。
机组在额定工况下燃油消耗应不超过250g/(kWh)，机组消耗不不不大于4g/(kWh)，机组应能使用国产燃油和机油且不会影响机组输出功率及使用寿命，制造商应提供可使用和最适合油料标号及其冬季防冻办法。
3.2.1发动机系统
所有旋转某些应采用无火花防护装置进行防护，不容许采用铝壳防护装置。
应提供整机钢构造底座。橇座设计应符合各种负荷条件，涉及测试、吊装、运送、安装和运营。在任何负荷条件下偏差不超过1/400。应提供详细基本安装图，并提供必要固定螺栓和减震设备，给出动、静载荷力矩。
应配备和安装内部连接管线和仪表线路，涉及从燃油泵到发动机挠性连接管线和装置。并提供排气管和阻火消声器、膨胀节、烟囱等。
3.2.2燃油系统
应成橇提供机组日用油箱，容量按满负荷8h运营计，可手动注油。
日用油箱应设立就地液位显示和高低液位开关，高低液位开关输出信号与与买方提供齿轮油泵及其电机控制回路配合，实现自动注油。
日用油箱至少应设立卸油排污口、透气口、进油口、出油口、回油口、溢流口，所有接口应设立在橇边便于连接安装处。
日用油箱与机组配套燃油管线之间弹性卡套、与发电机之间管道（含管件、阀门及其他附件）应在供货范畴内。
3.2.3润滑油系统
曲轴联动齿轮油泵在一定压力下供油给重要轴承、曲柄销轴、活塞、活塞销、调速齿轮、凸轮轴承和阀门摇杆机构等部位。
发动机应有适当润滑油冷却器。
润滑油过滤器应设立旁路，以便检修。
润滑油箱应备有加油孔、排气孔和泻放孔以及油标尺。
应设立预润滑油装置，预润滑油泵为电力驱动、持续工作类型，并应和启动控制系统连锁，以保证启动初期充分润滑。
润滑油泵前应设立滤网，制造商应提供润滑油成分，以便买方购买代替品时参照。
3.2.4启动系统
发动机应配备启动系统，应能保证启动6次，每次启动时间为6秒钟，间歇6秒钟。每套发电机组应备一套启动系统。
应备有发动机自动启动装置，启动成功率应不不大于99％。并且当在预先设定期间内未带负载运营时，发动机应自动停车。同步，启动系统应满足手动启动规定。
3.2.5冷却系统
发动机应配备足够容量闭式冷却系统。通过散热器空气温升应为15℃或更低，但在满负荷条件下不应超过18℃。
机组导风筒采用法兰连接。
需要考虑防腐办法。
3.2.6进气系统
应依照运营环境条件提供高效率空气过滤系统。
3.2.7排气系统
机组排气系统所有受热表面应有热防护或其她屏蔽办法。
阻火消声器下应安装不锈钢弹性连接和配对法兰。
排气出口应安装弹性排气膨胀节。制造商应在投标文献中声明排气温度及排放指标与否满足国标。
消声器至橇上排气出口之间设施（涉及消声器）均由制造商配套提供，消声器固定支架和消声器之后排烟系统由业主提供。
3.2.8加热系统
配备应急发电机组迅速启动所需冷却水和润滑油加热设施，且应提供在熄火期间合用于发动机防冻循环系统。
3.2.9噪音及减震系统
满负荷运营时机组噪音声级规定不大于105dBA(1m)；75dbA(7m)。
机组应设有良好专用减震装置，消除发电机组震动及钢化传导98％，满载运营时，其最大震幅不不不大于0.5mm。
4 材料
4.1 基本规定
所有材料性能应适合于本项目工程技术和操作规定，适合于运营、运送和安装地点条件。最大限度地采用系列化、原则化和市场商品化材料。
4.2 对由第三方提供材料规定
由第三方提供器材，其安装和使用应与供货商对同类型器材阐明相一致。
4.3 材料一致性规定
同一供货合同中设备和材料应具备相似类型和功能构造，例如：二极管、晶闸管、开关、接触器、信号灯、操作机构、辅助继电器、仪器等。
5 检查和测试
5.1 质量原则
供货商在投标文献中应涉及：
·质量证书、即 ISO9001认证
·质保体系、检查和实验筹划
·顾客清单
5.2 产品实验
5.2.1 实验分类
·型式实验（所有）
·验收实验（抽样）
·特殊实验
5.2.1.1 型式实验
型式实验是要保证某种类型柴油发电机组同关于规范和设计一致性。
5.2.1.2 验收实验
实验容许采用1级精确度电气测量仪器仪表进行测量。应涉及如下内容：
a) 保证所有发电机组正常运营一系列实验。
·检查自动维持准备运营状态；
·检查外观，机组应成套、完好，机组润滑、冷却和启动装置处在良好状态；
·检查自动启动、供电和自动停机可靠性；
·向自动启动机构发出自动启动指令，观测机组与否自动启动、升速、建压、合闸供电。在功率因数1.0，50%额定负载（不不大于250kW在25%额定负载）下运营1min，重复3次；
·向自动停机机构发出自动停机指令，观测机组与否按规定停机，重复3次；
·记录启动指令发出至供电时间，停机延迟时间；传递启动指令状况等；
·检查自动启动成功率，应不低于98%；
·检查整个装置所有保护功能；
·检查机组短路保护、过电流保护、超速保护、水温高保护、油压低保护等保护功能与否正常；
·检查手控功能，涉及手动启动、停机、调频、调压、供电、停电、预润滑功能；
·检查电池充电器。
b) 记录各运营参数，且应在此期间未发生漏油、漏水现象，电压变化不超过冷热态电压变化指标，电压和频率波动率应满足规定。
c) 用来拟定温升、证明发电机和发动机性能4小时满负荷运营实验。依照设计最高环境温度模仿热效应证明冷却系统，在这个实验中，至少应有17%散热器圆形散热片应被遮住，测试散热器污秽状态时运营状态。散热运营实验应按照下列顺序进行：实验过程中所有仪表应以一定期间间隔进行记录。
散热器自动温度调节装置锁定；
80%负荷时一小时静止；
90%负荷时一小时运营；
100%负荷时两小时运营；
110%负荷时一小时运营.
5.2.1.3 特殊实验
特殊实验是不同于型式实验和验收实验检查和实验，业主随时有权规定检查和实验。
5.3 检查
5.3.1 在制造期间和完毕后，所有设备及材料应接受业主/设计检查人员检查。
5.3.2 任何设备和材料如被业主/设计检查人员回绝接受,供货商应予以替代,且不能提出价格上规定。
5.3.3供货商应提交明的确验复印件和实验有关其她数据，只有在业主/设计批准实验证明后才干发货。
5.3.4业主/设计应不受限制进入生产车间，检查生产过程、筹划、实验、检查程序和文献。
5.3.5在柴油发电机组运前14天告知业主/设计以便组织最后检查。
6 备品、备件及专用工具
6.1 总 则
供货商应根据可靠和实用原则，分别提出2年质保期内和质量保证期后期间所需要或推荐备品备件清单，并标明序号、名称、型号、规格和数量以及相应分项报价。该内容将是投标文献一种重要构成某些。备品备件应与安装组件相似，配备包装便于长期保存。
6.2工具
应为柴油发电机组提供一套专用工具，这些工具数量和类型应达到能完毕柴油发电机组安装和维修。这些工具需有一种专用工具箱。
7 铭牌
应采用不锈钢或其他防腐金属，矩形形状，铭牌背景为白色，文字为黑色，警示牌为白色背景红色文字。铭牌上文字应在安装1m处观测清晰可见。
铭牌应用不锈钢自攻螺钉固定在机组上便于观测且不能移动位置，不能使用粘胶。
·标注内容
·制造商名称、商标和定单号
·型号(涉及接线方案编号)、名称和出厂序号
·运营参数（汽缸和冲程，额定功率，额定频率，额定电压，额定电流，相数、额定功率因数，转速，点火顺序）
·设备净重、底板重量、最大可拆卸部件重量
·防护级别
·出厂日期
8 涂层、包装和运送
8.1 油漆和防护涂层
8.1.1 设备所有喷漆，油漆外观要平整，所触无凹凸感，漆膜经久耐用。
8.2 运送规定
供货商必要遵守下列规定，除非有顾客书面批示，无任何例外：
（1）不容许不经验收就发运货品；
（2）供货商应将订单中规定由供货商提供货品安装、调试和试运工具、配件和消耗品与货品一同发运；
（3）按合同规定成套供货范畴及时间将货品安全运到指定地点。
8.3 包装规定（大件设备）
在预制/制造大尺寸设备时，供货商应从顾客获得和遵守公路运送尺寸限制，以保证货品能顺利到达目地。
每个货品集装箱、板条箱、包装箱都必要在上面或侧面用油漆或其他方式刷上清晰可读运送防护标志，如防水、防晒、不准倒置等标志，并标记吊装重心，并在装卸时严格遵守
9 提交文献
供货商所有文献必要提供中文版本，同步可依照业主需要提供相应版本，但最后以中文版本为主。
9.1 投标文献
在投标过程中，供货商应向业主提供如下文献(但不限于此)：
1）供货商应在投标技术文献中对本技术规格书逐条按顺序响应，做出必要解释并列出技术偏差表。
2）投标商应逐条解释投标货品为满足技术规格书和数据单技术规定所采用办法。
3）供货商在投标技术文献中必要按照本技术规格书中规定提供有关技术资料或图纸。
4）与设计、制造、测试和验收有关技术原则；
5）其她业主需要文献。
9.2 订货后提交文献
订货后2周内提交文献（8份），这些文献至少应涉及如下内容：
1）机组安装图纸；
2）电路及接线端子图；
3）外形尺寸（长、宽、高）和安装起重规定；
4）燃油管线和日用油箱配备图，燃油泵控制原理和外部连接规定；
5）润滑油系统配备图；
6）启动系统配备图以及启动系统所有外部连接规定；
7）冷却系统配备图；
8）排气系统配备图、进气量和散热器排风量；
9）推荐两年备品清单
9.3 设备安装和使用文献(最后技术文献)
除了供货商和分包商产品目录和样本以外，最后技术文献应涉及下列参照资料：
A．供货商名称
B．顾客名称
C．顾客设备编号
D．设备设计制造详细技术文献
E．设备关于型式实验和出厂检查报告、
如果最后技术文献不能满足技术规格书和数据表所给规定，供货商有责任进行变更和修订，并在接到顾客/设计意见十五天内反馈给顾客。最后文献分为下面三个某些：
A．设计和安装手册
B．运营手册
C．维护手册
“设计和安装手册”某些应涉及：
----设计文献；
----型式实验、验收实验和特殊实验证明；
----安装过程阐明；
----安装后现场调试过程阐明。
“操作手册”某些应涉及：
----起动过程阐明；
----使用环境阐明；
“维修手册”应涉及：
----防止维修阐明和定期检查程序；
----用于拆卸和替代所有另件和附件（涉及备件表中备件）安装阐明书和程序；
----备用件、消耗品、涉及从厂家订购它们所需要所有信息（名称和代号）。
10 技术服务
10.1技术支持
供货商在投标时应提交现场技术服务筹划和周进度时间表，内容涉及施工、安装、起机、试运营直至投产和现场验收实验，如果收费还应提出分项报价。
供货商按照商务合同规定期间和地点规定，派遣技术人员，在现场提供技术服务。如果现场服务需收费，则应在投标时应提出单独报价。
工程设计阶段，供货商宜与设计以召开联系会形式进行设备技术和制造沟通，以便最后设备符合工程技术规定。召开设计联系会次数和地点由业主/设计和供货商依照工程需要协商后确认。
10.2培训
供货商应为业主技术人员和运营、维护人员进行技术培训，以使她们全面理解本项目设备基本原理、技术特点、控制保护功能、运营维护规定以及常用故障排除办法等。
供货商应在规定期限内，依照合同规定方式，组织对业主选派运营操作及管理人员进行技术培训，其中在供货商工厂或培训中心进行工程师培训，在中华人民共和国国内供货商培训中心或工程现场进行运营维护人员培训。
供货商应当在投标文献中提出详细针对柴油发电机组原理、操作、简朴运营维护详细培训实行筹划。业主将对供货商提出培训筹划进行评估。对于准备不充分，缺少细节培训筹划将影响对其投标评价。
11 验收
11.1工厂验收
业主将在供货商发货前按照本技术规格书和数据单进行工厂验收。
11.2到货验收
1）业主将在货品到达工地后进行现场验收测试，其测试程序将在开始前告示供货商。
2）现场验收测试项目将由业主在技术规范书中任意选取，其测试成果由业主和供货商双方签字承认。
3）在上述测试中，若发生任一项指标不符合技术规范书规定，供货商应在一周内更换其不合格产品。如果指标不合格系由供货商因素导致，则所有费用由供货商承担。
11.3 最后验收
1）业主将在设备安装调测完毕后进行最后验收测试，其验收测试程序将在开始前告示供货商。
2）测试成果由业主和供货商双方签字承认。
3）在上述测试中，若发生任一项指标不符合技术规范书规定，供货商应在两周内更换其不合格产品。如果指标不合格系由供货商因素导致，则所有费用由供货商承担。
12 保证和担保
供货商所提供产品在有效期间保证不会浮现材料、设计和制造工艺等方面缺陷。若在有效期间有任何上述缺陷，供应商应免费进行必要更换和维修。在质保期内，如果浮现任何缺陷或故障，供应商应免费提供更换、维修和装运以及现场劳务服务。质保期应从安装测试完毕且技术指标验收合格，合格证书签发之日算起计算，至少为三年。在所供货产品有效期间（该期间不受质保期限制）因所供货产品质量问题导致业主其他经济损失，业主保存向供货商索赔权利。

数 据 单
技术规格书编号：
CDP-S-GU-EL–007-/B
数据单编号：
××××××（工程名称）
项 目 号：
设计阶段：
第 1页 共6页
版

柴油发电机组数据单

版 次
说 明
编 制
校 对
审 核
日 期

目 录
第一某些 工程概况 3
第二某些 现场条件 3
1 安装场合 3
2安装环境条件 3
第三某些 数据表 4

第一某些 工程概况
××××××××××××××××
工程概况应针对技术规格书所属专业在工程中应用进行概述。
第二某些 现场条件
1 安装场合
室内。
2安装环境条件
2.1 机组应设计为户内操作，自然冷却
如使用条件不同，则产品设计应满足顾客数据表中提出特殊规定或者协商解决。
机组应适合于安装地点环境条件，应考虑环境因素对材料寿命和安全影响。环境条件如下：
·安装地点： 见数据表
·海拔高度： 见数据表
·温度： 见数据表
·户内最高温度： 见数据表
·相对湿度： 见数据表
注：供货商应依照本地气象部门记录资料和所提供关于资料进行系统设计及配备。
2.2 构成机械零件和装置要能承受运送过程中振动和冲击，应考虑在最低储运温度条件下载重平衡。没有其他阐明时，所采用最低温度值是数据表拟定设计环境条件。需考虑如下加速度：
运送种类
轴向加速度(g)
横向加速度(g)
垂直加速度(g)
公路运送
2.0
1.2
1.2
海运
0.2
0.7
2.2
铁路运送
4.0
0.4
0.4
注：g为重力加速度。
第三某些 专用技术规定
针对特定工程与该技术规格书定制或修改相异阐明。
第四某些 数据表
设备汇总表
安装地点
型号
输出容量
数 量
备注

共计

技术规定和条件
概述
1
用途： ；
数量： 台；运营： 套；备用 套；
型号： ；标签号： ；
2
技术规格书编号.： 用途： 负荷类型：
3
制造商名称：
4
安装形式：□户外□户内□顶棚下
5
安装环境条件
最高/低气温： / ºC
最高/低冷却水温： / ºC
相对湿度最大值.： %
海拔： m
地震烈度：
太阳直射：□有 □无
防爆分区：
温度区域：
气体分组：

6
操作条件
7
特性及发电机数据
燃料过滤器：□有□无
缸径： mm；冲程： mm；

轴功率

转速

冲程数：□2冲程；□4冲程；
排气量： mm3
额定值

排气最大温度： ºC
正常值

汽缸数量：
最小值.

汽缸排列方式：
进气温度： ºC
输出功率： kW （ r/min）
1m处噪声值 dB(A)

燃料系统：:
1
汽缸衬套：□潮湿□干燥；
类型Type：□直接□室内盘绕
2
燃油入口阀安装方式：□固定□可移动；
制造商名称： ；
型号/尺寸/： ；
调速器
1
类型：□液压 □电子□机械；□独立□内装；
2
级别：□NEMA □IP
型号：
3
制造商名称： ；
4
速度：□变化速率□恒定速率
5
超速断开信号：□就地□远控
润滑油系统:
1
润滑油泵：□直接润滑□电动润滑
名称：
型号：
2
辅助油泵：□人工□电动
名称：
型号：
3
过滤器：□干式□户内□户外
4
名称：
型号：
冷却系统
1
类型：□封闭式□开放式
2
冷却介质：水
3
循环泵名称：
型号：
制造商名称：
起动系统
1
电池： 类型：阀控密封铅酸蓄电池
2
安装方式：撬装；起动方式：□手动□半自动□自动
排气消音装置
1
方向：□垂直□水平
2
制造商名称：
3
制造商原则
供货范畴
1
齿轮箱：□有□无
2
排气清洁系统：□有□无
3
底座：□有□无
4
进气过滤器：□有□无
5
进气口混合器冷凝弯头：□有□无
6
进气过滤器支架：□有yes □无no
7
地脚螺栓及护垫：□有yes □无no
8
离合器：□有□无
9
高速连轴器：□有□无
10
排水箱：□有□无
11
闭式冷却系统：□有□无
12
连轴器保护装置：□有□无
13
飞轮保护装置：□有□无
14
飞轮保险装置：□有□无
15
汽缸批示器接头：□有□无
16
润滑油管路系统：□有□无
17
燃料系统（重要涉及调压器、压力计、螺旋管阀）：
18
内置式减振器：□有□无
19
发动机润滑油过滤器：□有□无
20
发动机润滑油冷却器： □有□无
21
排气波纹管/法兰盘：□有□无
22
电池组：□有□无
23
充电器：□有□无
24
电池电缆/支架/接头：□有□无
25
仪表和信号批示：□有□无
26
就地/远控控制盘：□有□无
27
配线及配管：□有□无
28
绝缘护套：□有□无
29
平台/框架/梯子：□有□无
30
回火保护装置：□有□无
31
排气消音器：□有□无
32
排气消音器支架：□有□无
33
特殊工具：□有□无
34
转矩分析：□有□无
35
发电机：□有□无
36
励磁机：□有□无
37
机油加热器：□有□无
38
主断路器：□有□无
39
循环水加热器：□有□无
40
试运备用件：□有□无
41
两年运营备件：□有□无
发电机性能参
