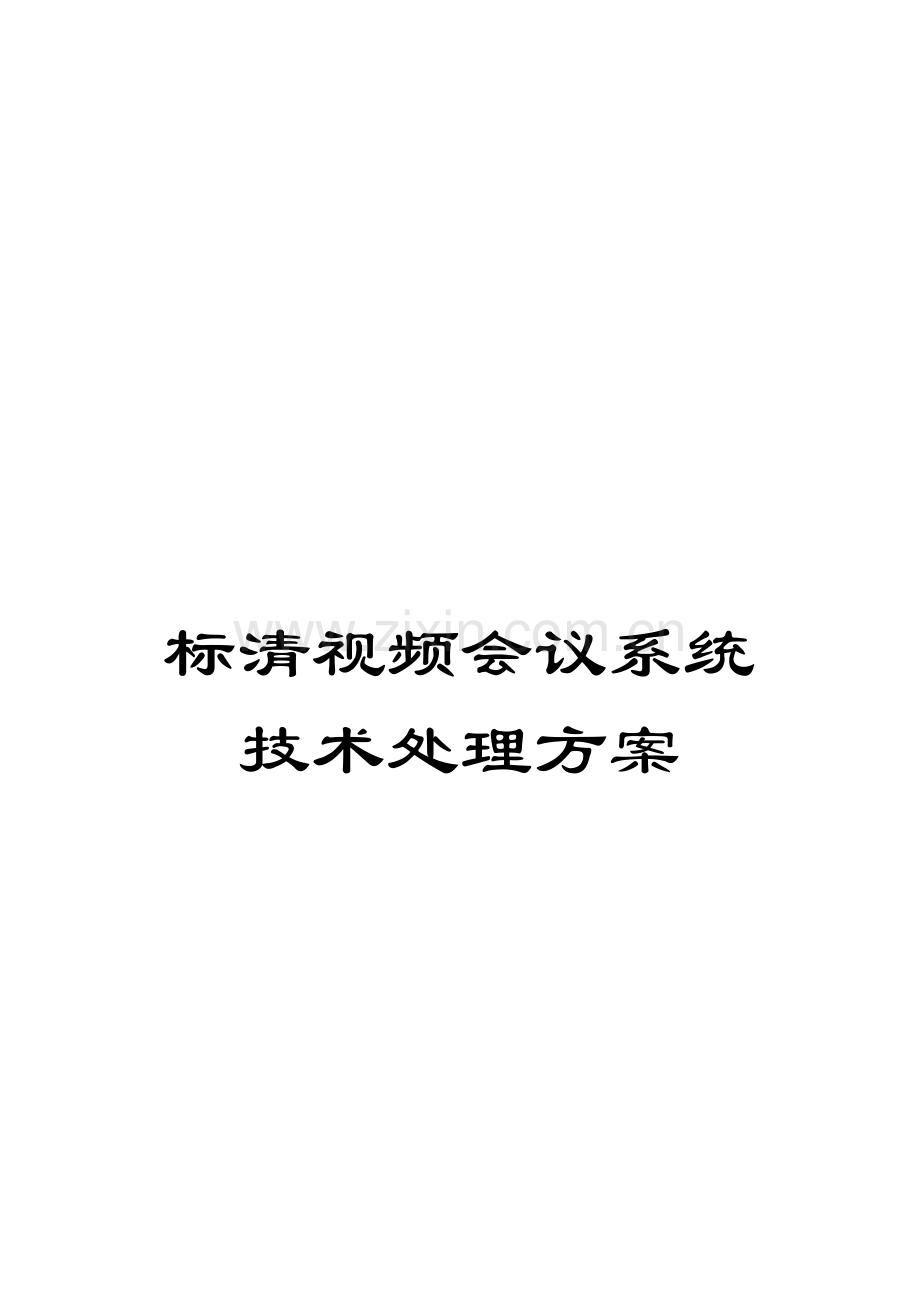

标清视频会议系统技术解决方案模板.doc

标清视频会议系统技术处理方案标清视频会议系统技术处理方案 10月目 录项目概述31.建设规模和目标31设计依据和标准31.1设计依据31.2设计标准42系统设计方案52.1总体描述52.2组网方案62.3系统配置63系统业务和功效73.1系统业务74.1.1工作会议74.1.2 个人视频通信74.1.3 领导办公室入会(可选)74.1.4 多画面会议83.2业务能力84.2.1速率范围84.2.2 音频指标84.2.3 视频指标94.2.4 数据指标94.2.5 时延指标94.2.6 稳定性指标94.2.7 会议安全94.2.8 良好兼容性103.3关键功效103.3.1高质量会议效果103.3.2极高会议稳定性113.3.3创新特色功效123.3.4方便会议召集163.3.5系统管理214日常维护、升级和扩容254.1日常维护254.2系统升级264.3系统扩容265产品介绍265.1MCU275.2终端305.3ViewPoint 8000数据会议服务器305.4ViewPoint 8000 Gatekeeper31项目概述1.建设规模和目标本期系统需要建设17个单位,在17个会场建设标清视讯终端,在中心会场建设MCU。 系统建成后需满足以下功效:任意终端直接视频会议。一二级单位全系统视频会议。小范围自主会议。标清视频会议系统是提供包含图像、语音和数据信息在内综合多媒体通信业务系统。系统建成后,能够为内部人员及公众用户提供可视电话、VOIP、多点标清视讯会议、胶片发送等多个业务,不仅能够大大丰富内部办公通信方法和手段,提升办公效率,有效降低内部通信成本,也能够为公众用户提供对应视频通讯服务。系统建设关键功效包含:1) 多方标清视频会议。2) 多方音频电话会议。3) 多方视频和音频电话混合会议。4) IP电话功效,并可实现和PSTN电话互通。5) 可视电话功效,实现点对点可视通信。6) 提供多方视频会议时胶片传送功效。7) 提供包含营业、计费、营帐、业务预约、资源管理等全套可运行、可管理运行支撑系统。1 设计依据和标准1.1 设计依据1、招标规范:2、国家标准:GB/T 15839-1995YD5032-973、系统框架协议:ITU-T H.261:相关P X 64kbit/s视听业务视频编解码器ITU-T H.263:相关低码率通信视频编解码ITU-T H.264:相关高压缩比通信视频编解码ITU-T H.239:相关双视频流传输协议ITU-T H.221:视听电信业务中641920kbit/s信道帧结构ITU-T H.224:利用H.221LSD/HSD/MLP信道单工应用实时控制ITU-T H.225:基于分组网络多媒体通信系统呼叫信令和媒体流传输协议ITU-T H.230:视听系统帧同时控制和指示信号C&1ITU-T H.231:用于2Mbit/s以下数字信道视听系统多点控制单元ITU-T H.242:相关建立使用2Mbit/s以下数字信道视听终端间通信系统ITU-T H.243:利用2Mbit/s信道在23个以上视听终端建立通信方法ITU-T H.245:多媒体通信控制协议ITU-T H.246:支持H系列协议多媒体终端之间交互ITU-T H.281:会议电视远端摄像机控制规程ITU-T H.320:窄带电视电话系统和终端设备ITU-T H.323:基于不确保Qos分组网络中多媒体业务框架协议ITU-T T.120:视频视听系统用户层数据协议1.2 设计标准1、优异性标准 系统必需严格遵照国际标准、国家标准和中国通信行业规范要求; 需符合视频技术和通信行业发展趋势,并确保采取目前成熟产品技术; 全部系统采取最优异技术,确保以后相当长时间内技术上不会落伍。2、开放性标准 必需完全符合H323和H320标准框架协议;必需采取业界标准视音频编解码协议; 必需采取开放式标准设计,兼容标准视讯系统和设备,确保可和其它厂家标准产品有效互通; 满足以后发展,留有充足扩充余地; 提议选择中国主流通信厂家设备,确保产品得到连续技术支持和可靠服务。尽可能避免选择小厂家和采取非标准协议设备。 3、可靠性标准 确保系统含有高度安全性,不易感染软件病毒; 对工作环境要求较低,环境适应能力要强; 系统设备安装使用简单,无需专业人员维护; 系统需要满足7二十四小时无人职守方法稳定工作。4、全业务兼容标准要求系统不仅能够提供视讯会议功效,还需要支持丰富附加业务,满足以后不一样业务建设和使用需求。5、经济性标准综合考虑视频会议系统性能和价格,最经济最有效地进行建设,性能价格比在同类系统和条件下达成最优。2 系统设计方案2.1 总体描述本系统建设完全基于H323网络,同时兼顾H320网络,及E1线路。基于贵单位网络现实状况和建设目标,本方案提议以下:采取H.323标准,基于贵单位内部IP网络平台,1级MCU组网,系统配置标清4CIF视讯设备及配套件。2.2 组网方案视讯系统建设组网图组网说明:系统基于标准H.323架构,基于贵单位现有IP网络。推荐采取ViewPoint 8650 MCU作为整个视讯系统关键,支持128k8M视频会议应用。便于后期扩容。会场终端推荐采取华为ViewPoint 8033B标清视讯终端,支持H.264图像编解码、CIF4CIF图像输入,AAC-LD音频编码格式,H.329双视频流和高分辨率SXGA输入/输出特征,支持全景式视频会议。最高支持2M会议。系统支持标准ITU-T图像编码协议H.261、H.263、H.264和G7XX系列、AAC-LD语音编码协议,可接入业界主流厂家符合标准视讯产品。2.3 系统配置设备名称规格型号数量一级单位中心点MCUViewPoint 8650支持20个2M 1管理软件ResourceManager(多点资源管理中心)1全部会场终端ViewPoint 8033B17全部会场摄像头华精电摄像头17全部会场麦克风VP M100173 系统业务和功效3.1 系统业务4.1.1工作会议工作会议是视讯系统最关键应用方法和业务,本系统工作会议关键有:1、 上级单位和一级单位会议由上级单位统一调度管理;2、 一二级单位会议由一二级单位管理员经过各自MCU调度和管理会议,一级MCU统管全系统会议;3、 小范围非正式会议对于小范围、非正式、突发会议,和会人员不需要经过管理员,能够使用遥控器,采取”主叫呼集”方法召开会议。4.1.2 个人视频通信在实际应用中,有大量点对点用户交流,能够经过视讯终端直接呼叫对方号码方法建立通讯。见其面、闻其声,实现全方位视讯沟通。4.1.3 领导办公室入会(可选)领导有时工作很忙,或其它原因,需要在办公室就能参与会议甚至控制会议,经过老板机、可视电话终端,能够实现这一业务应用。4.1.4 多画面会议华为视讯系统,为用户提供了数字多画面技术,系统能够提供2、3、4、6、8、9、13、16等不一样10种画面组合方法,为用户营造一个虚拟会议空间。图1 多画面格式示意图多画面支持VIP模式,即一个大图像和多个小图像混合排步方法,而且VIP图像能够实现声控切换。在会议过程中,多画面格式能够经过主席随意切换,同时会议过程中也能够实现单多画面之间随意切换。3.2 业务能力4.2.1速率范围系统支持速率范围:128k2M4.2.2 音频指标音频编解码应支持G.711、G.722、G.728等标准,支持AAC-LD宽频语音标准,达成20Khz频响、CD音质。含有自动唇音同时,误差应不可觉察,音频视频相对延迟小于40ms。4.2.3 视频指标视频编解码支持H.261、H.263、H.263+、H.264协议。MCU图像格式最高可支持到HD标清1080P、1080i、1080P,同时全方面向下兼容4CIF、CIF、QCIF等。终端图像格式最高可支持到标清4CIF,同时全方面向下兼容CIF、QCIF等。视频图像切换时间要小于1s。4.2.4 数据指标系统支持标准H.239双流,经过VGA接口实现PC桌面传送,最高分辨率可达成12801024,7号字体能够清楚传送到远端会场。4.2.5 时延指标在承载网端到端时延在130ms以内情况下,视频会议设备(MCU,终端)时延小于310ms。4.2.6 稳定性指标在承载网络和设备无故障,而且设备有余量情况下,呼叫成功率要达成99%。掉线率应小于0.01次/方/小时,即2小时内50方会议掉线不能多于1方。4.2.7 会议安全华为标清视讯系统提供多层次保密方法,在信令层,提供了GK注册、主叫呼集、终端会议控制、终端远程控制、终端配置等多重口令保护,能够确保用户信令处于安全状态。系统支持H.235标准和外置加密机方法,可实现高密级加密能力。4.2.8 良好兼容性华为视讯系统采取ITU-T要求视音频协议,全方面兼容H.261、H.263、H263+、H.264等图像编码协议和G7XX系列、AACLD语音编码协议,可接入其它任何厂商符合标准视讯系统,从而最大程度保护了用户投资。3.3 关键功效华为视讯系统全方面支持H.264、H.239双流协议,支持H.235加密协议,标清楚动态运动图像编解码,50/60场图像处理技术,音频输入通道独立处理技术,全方面支持高分辨率SXGA(12801024)输入/输出,全方面支持目前主流视频会议标准,兼容遵照H.320和H.323标准其它厂家视讯系统设备。在使用模式上,全方面支持包含双流传送、双视传送、双屏显示、主叫呼集、主席会议控制、MCU自动级联和会议控制、全网资源统一调度等功效。华为标清视讯系统关键特色功效概括以下:3.3.1 高质量会议效果1、图像质量华为视讯系统全方面采取H.264图像编解码协议,最大能够达成1080P、1080P图像效果,同时兼容4CIF、CIF等,在相同带宽下,为用户带来最优图像质量提升。华为视讯系统全方面采取50/60场图像处理技术,大幅度降低图像闪烁现象,深入提升了系统图像质量,丰富了图像细节,能够很好满足部分医疗、气象、公检法、政府、军队等要求高质量图像用户。华为视讯系统在华为ViewProcessing专利图像前处理和后处理技术基础上,加进了码率控制策略、抗误码技术、纠错处理技术、误码掩藏处理等新技术,使在一样带宽下,能够向用户提供更逼真、更清楚、更流畅画面。2、声音质量华为视讯系统支持标准AAC-LD宽频语音,20KHZ频响、CD音质。华为视讯系统支持全方位语音处理技术:采取快速自适应回声抵消(AEC)、自动增益控制(AGC)和自动噪音抑制(ANS)技术,采取输入音频通道独立处理技术、AudioEnhancer(语音增强)、VoiceClear(语音清脆化)等语音处理技术,使华为视讯系统声音听起来愈加清楚、饱满和丰富。3.3.2 极高会议稳定性华为视讯系统支持3级8重备份,具体以下:1,系统四重备份华为视讯网络设计,可实现网络全部层级备份,包含业务管理系统、关键交换平台、承载网络和接入终端11备份,在主用出现故障后,系统能够自动切换到备用,实现故障自动快速恢复,其中承载网络是E1和IP这两种实际上物理分隔网络之间备份,真正意义上双网备份。2,关键交换平台四重备份MCU 4重备份包含主控板、业务板、电源、关键音视频编解码芯片11备份,在主用故障后,可自动切换到备用。MCU4重备份最终可实现音频、视频、数据、信令、会控、交换、时钟、主控全业务备份。3.3.3 创新特色功效1、超强纠错(EoC)IP领域技术发展带有显著技术驱动特点,新技术层出不穷,但因为IP技术最初定位不是满足电信网络需求,在满足电信网QoS、安全、高可用性等要求方面还未形成体系。中国网络环境,尤其是包含到公网传输,总是存在不一样程度网络质量问题,在传输视频类实时性要求极高业务时,网络质量对最终业务体验影响很大,只要有网络丢包出现,视音频质量就会受到影响。华为创新在业界首次推出拥有自主专利超强纠错,能够使视讯系统在现网传输时,有较强适应能力:丢包率华为产品业界小于0.5损伤基础无觉察有损伤可觉察,但不显著0.51损伤基础无觉察损伤显著13损伤基础无觉察恶化严重35%有损伤可觉察,但不显著图像恶劣,沟通无法进行采取超强纠错,能够确保视讯业务在现网上有着很好QoS确保。2、智能调速(IRC)IP技术目前已相当成熟,随之而来是大规模承载NGN业务,还有网上娱乐业务,游戏、流媒体等在企业IP网上大量流行;多种业务丰富了大家生活,带宽资源也出现难以满足局面,视频会议关键用于视频语音通讯,带宽需要充足确保,才能达成最优质效果。华为企业推出自动适应带宽改变特征,能够极大满足网络实时改变需求。视频会议过程中实时统计目前视音频丢包情况,当丢包率大于某个设定条件时,便开启智能调速策略处理,让目前不稳定网络达成最好视频通话效果。智能调速时,因为经过丢包率无法知道确切网络流量,所以可经过实时统计实际接收到码流,来确定目前网络流量,也可经过丢包率按一定算法转换得到;这么有利于在降速后,当网络带宽有所恢复,这时系统将开启自动升速策略处理,同时保持网络最大利用率和视频会议最好效果。华为智能调速技术充足处理了呼叫带宽大于实际网络带宽、和网络状态不稳定情况,当网络中连续几秒丢包超出一定百分率时,能在最快时间内降低速率,降到不丢包范围内,确保优质图像效果;而且网络带宽恢复后,能较快升速到实际带宽;智能调速能控制在较快时间内完成,让你一直享受视频会议最好效果。3、网络监控(Nlog)承载网络QOS质量对视讯系统效果有着极大影响,因为网络故障出现丢包等情况时,视讯视音频质量就会受到影响,出现马赛克、停顿等现象。在视讯效果变差时,能够快速诊疗出网络丢包情况,并以此为依据对网络QOS质量进行改善,这对视讯系统管理员来说已是当务之急。华为NLOG技术,正是为视讯系统后台维护人员提供快速有力诊疗网络故障利器,能够有效提升用户维护系统效率,节省维护成本。在会议中,当一些会场存在图形或声音故障时,可经过会场丢包统计工具,查看会议中不一样会场具体时间点视音频丢包率,从而能更正确地判定会场故障原因。对于正在召开会议,丢包率等多种视图中信息是实时刷新。对于已经结束会议或还未召开会议,会议状态实时刷新功效将不起作用。经过终端、MCU和RMCC端到端配合,就能够完整统计会议过程中各个会场丢包率情况和状态改变情况。4、断线恢复(RoD)在实际中可能碰到IP网络异常中止情况,在30秒内只要网络恢复正常,华为视讯终端可立即恢复会议功效,使会议继续正常进行。对于网络中止超出30秒以上,终端将退出会议,当网络恢复正常时,华为系统提供特服号功效,终端经过呼叫特服号可立即回到会议中继续参与会议。对于终端异常断电等特殊情况,当供电恢复,华为视讯终端可自动回到会议中继续参与会议。当MCU出现断电,系统一样能够在供电恢复后自动恢复会议,确保会议继续。5、分级分权在视讯系统中,有2级甚至2级以上MCU,来适应行政上多级系统时,存在分级会议,比如省级会议、市级会议和县级会议,这时存在一个统一(系统统一管理、统一调度、统一维护)和权限(下级系统能拥有本区域内管理和调度权力)问题,华为推出了分级分权系统,能够有效确保在多级MCU组网时,上级管理员能够对下级管理员进行权限授权,使其拥有对本区域设备和会议调度管理权限。在MCU级联组网系统中,假如用户要求上下级MCU分别能调度,全网和地域网会议。这时需要使用到RM分级分权功效。图3 RM分级分权组网图如上图所表示,MCU以上下两级级联分布。当召开全网会议时,在上级RM上调度会议,此时能够将全网中MCU级联起来召开会议。当各下级系统需要单独召开会议时,则在各下级RM上调度会议。含有分级分权RM系统需要配置Oracle数据库,上级配置Oracle服务端,下级安装用户端。在上级RM上能够配置下级RM权限,比如:只许可下级RM控制当地MCU。这么下级RM只能将会议调度在当地MCU上,而无法同上级MCU一样享受全网MCU资源。6、分屏显示对于很多分会场通常只有1台显示设备情况,华为企业视讯终端提供在1台显示设备上同时显示”远端会场图像远端胶片当地会场图像”,显示模式可经过终端遥控器灵活选择:远端图像、远端胶片、远端图像远端胶片、远端图像远端胶片当地图像,实际显示效果以下图所表示:图2 在一台显示设备上显示远端图像远端胶片当地图像图3 在一台显示设备上显示远端图像远端胶片图4 在一台显示设备上以画中画方法显示远端图像远端胶片3.3.4 方便会议召集1、主叫呼集传统会议中,会议必需要配置一名管理员,由管理员来负责召集调度会议,这对于目前实际会议越来越频繁、小型化、突发需求,不能满足应用;华为创新推出了主叫呼集业务,能够在任意一个终端会场,自主召集会议,不需要管理员帮助,系统侧可实现无人值守。用户在终端侧,经过遥控器或终端WEB,定义会场、呼叫召集会议,采取遥控器能够实现一键呼集,象打电话一样方便。主叫呼集对于小型、突发、非正式等会议需求很适宜,但对于大型正式商务、政务类会议提议采取管理员召集方法。华为视讯系统能够实现IP、E1下主叫呼集。2、匿名会议(电话会议模式)匿名会议和电话会议一样,系统预先定义匿名会议后,终端会场经过呼叫接入号码、会议ID和密码入会。匿名会议对于预先不确定会场会议很适合,对于用户来说,操作方便简单,同时维持用户电话会议使用习惯。3、管理员调度对于大型正式会议,通常应由管理员来调度确保,经过RMCC等专业大型管理软件,实现对会议完全调度、管理、监控和维护。这也是目前业界会议调度关键方法。4、网络预约华为提供网络预约系统SheduleWeb,用户能够登陆上去自行预聚会议,到会议时间后,系统自动呼叫终端入会。5、特服号入会采取上述方法召集会议后,假如某个终端会场未能按时入会,在需要参与会议时,还能够经过拨打特服号入会。6、全景会场特征在会议中可同时使用双流发送、双视传送、字幕发送等功效,使各分会场能够同时看到主会场和会者实时场面、演讲人实时图像、演讲人演讲胶片内容、主会场滚动字幕等,这将大大增强了会议临场效果,同时配合多画面、电视墙、灵活会议控制,可实现华为视讯系统独有全景会议功效。下面是分会场采取3台显示设备看到全景会议效果:图5 全景会议效果具体全景会场特征以下:7、SXGA输入和输出华为视讯终端提供高分辨率(12801024)SXGA输入和输出接口,用户能够直接把自己电脑中信息传输到系统中,能够和会议中全部用户共享信息。整个过程不经过模拟信号转换设备,全程数字化,能够大幅度提升显示效果。利用终端SXGA输出功效,用户能够直接把远地数字信号经过投影仪等数字显示设备显示,同时SXGA接口可即插即用。8、双流传送会议中常常需要同时传送演讲人演讲胶片和演讲人图像,华为企业视讯系统支持标准H.239双流VGA接口,只需要演讲人便携机经过VGA线缆接到会场终端上,经过终端SXGA输入功效可方便将胶片信息发送到远端会场,远端会场经过终端SXGA输出接口将胶片内容经过投影设备显示出来,而终端主视频输出接口显示是远端演讲人图像。下面是分会场采取3台显示设备同时显示看到实际效果:图6 采取3台显示设备会场双流显示效果9、双视传送通常视讯终端只能同时传送1路摄像机活动图像,即使终端同时接了多台摄像机,通常只能采取切换方法选择其中1路传送。华为企业视讯终端内置双视传送功效,在不增加会议带宽情况下,能够同时将2路摄像机实时图像传送给远端,经过该功效,大大增强了视频会议临场效果。比如,如主席会场终端可将会场中和会者活动图像和主席台上演讲人活动图像同时传到远端会场,这么各分会场就能够同时看到主会场和会者图像和演讲人实时图像,更真实再现主会场情况。下面是分会场采取2台显示设备看到实际效果:图7 会议双视功效10、会议字幕会议中常常需要使用字幕功效,如用于关键提醒、会议通知、欢迎词等,华为企业终端全部内置了字幕机功效。使用方法,如主席会场可现场或提前编辑好字幕,会议中可经过滚动方法或其它方法在会场中实时发送给其它会场。下面是分会场看到主会场发送滚动字幕实际效果:图8 主会场在发送滚动字幕11、多画面支持为了愈加真实再现会议临场效果,系统提供强大多画面功效,开会前需先确定使用多画面功效,会议召开后可灵活选择多画面显示模式,这么各会场全部能在一个显示设备上同时显示,极大增强了会议临场效果。华为标清视讯系统采取了数字多画面合成技术,系统全方面提供2/3/4/5/6/7/8/9/10/13/16画面组合模式42种,在会议过程中,多画面格式能够经过主席或管理员随意切换,同时会议过程中也能够在单/多画面之间自由切换。支持多画面组合模式以下:图9 多画面显示模式在多画面显示中,支持多画面VIP模式,即经过语音激励方法将讲话会场图像自动显示在多画面中大画面(VIP画面)中,且在会议中VIP画面是动态调整,随时将目前讲话会场显示为VIP画面,大大增强了会议临场效果。12、多点摄像机控制(FECC)华为标清视讯系统全方面支持远程摄像机控制,主席会场能够对其它各个分会场摄像头进行远程控制(上下左右、远近、调焦)和位置预置等;支持对远端多个视频源选择和控制。13、全方位汉字支持系统支持遥控器输入汉字字幕、汉字会场等功效,确保中国用户方便易用。14、Web会议控制功效华为视讯终端提供Web控制功效,当终端不方便用遥控器控制时,可经过Web方法实现终端会议控制功效。3.3.5 系统管理1、网络控制SwitchCentre关键功效是对节点进行管理,节点类型包含终端、MCU、网关,对节点管理包含地址解析、区域管理、接入控制、注册管理、呼叫管理、带宽管理、路由管理、区域间呼叫。另外,SwitchCentre转发主叫呼集信息、会控地址解析、特服号解析和点对点呼叫支持。关键有下面功效和特征。l H.323信令处理SwitchCentre处理H.323信令包含节点注册管理、地址解析、呼叫管理、呼叫路由、网段注册限制、网段带宽限制、群组服务、呼叫转移等。l 节点注册管理SwitchCentre收到节点注册请求时,对节点注册身份进行认证,认证方法包含:固定IP地址认证、H323ID名称认证、密码认证、Radius认证,认证经过后,GK将返回注册确定消息给节点。l 地址解析当节点之间呼叫,主叫节点不需要输入枯燥被叫节点IP地址,只要输入被叫节点号码或别名,SwitchCentre将自动解析成被叫节点IP地址并返回给主叫节点。呼叫管理:SwitchCentre可处理对节点呼叫接入请求进行管理,可依据节点带宽、属性等条件,判定是否许可该节点进行呼叫,同时,经过SwitchManager还能够主动挂断节点呼叫。l 网段注册限制SwitchCentre提供了类似黑名单、白名单网段注册限制功效,运行商能够有选择许可或严禁一些网段用户使用视讯业务。l 群组服务SwitchCentre提供一项增值服务,当某节点呼叫某一号码时,SwitchCentre网络控制中心将在该服务群族中找一个可用节点时,将其地址返回给申请群组服务节点,并和之建立呼叫。能够这么了解:服务群组号类似呼叫中心接入号码、服务群组对应于呼叫中心坐席员。l 呼叫转移SwitchCentre提供呼叫转移,当某终端设置了呼叫转移后,其它终端呼叫该终端时,SwitchCentre将呼叫自动转移到指定终端上。l 路由管理SwitchCentre支持邻居GK和顶级GK组网方法,支持路由配置,许可向邻居GK或顶级GK申请地址解析。l 认证计费支持ViewPoint8000综合视讯系统中,点对点视讯呼叫认证计费是经过SwitchCentre来提议。当主叫方呼叫被叫方时,SwitchCentre将主叫方帐号和口令上报给营帐计费系统,当认证经过后,SwitchCentre才许可主叫方呼叫被叫方。在呼叫建立后,SwitchCentre向营帐计费系统定时发送计费消息,由营帐计费系统实现实时计费。2、多点资源管理ResourceManager多点资源管理中心(以下简称RMCC)是ViewPoint 8000 综合视讯系统管理支撑层关键组件之一。RMCC经过对MCU媒体交换层设备资源和业务管理,实现会议调度、会议预约、会议管理、会场管理和会议原始话单输出功效。同时和华为ScheduleWeb、终端配合,可实现WEB会议预约和主叫呼集等便捷会议召集模式;经过提供SIP调度接口和Radius认证计费接口能够实现和第三方会议预约系统、第三方认证计费系统对接。RMCC产品特点:l 资源集中管理RMCC能够统一管理华为ViewPoint系列MCU全部资源,包含IP/ISDN/E1/PSTN端口资源、带宽资源、多画面资源和会议资源。RMCC对MCU资源进行集中管理和动态调度,使得华为综合视讯系统根本抛弃了传统组网方案中固定级联组网模式,由调度系统依据网络资源分布和多少等情况进行自动调度,大大提升视讯运行网中MCU利用率。l 分级分权管理RMCC支持对资源分级分权管理,用户能够经过RM能够对不一样管理等级人员划分等级和权限,从而实现全网MCU、会场、会议资源合理利用和维护。l 会议统一调度RMCC能够依据用户需求来调度视频会议、语音会议和数据会议或它们混和会议,同时也能够调度混和接入方法(IP/ISDN/E1/PSTN)会议,用户召集会议时不需要知道其它会场以何种方法接入,只需要输入各会场号码即可。RMCC支持鉴权会议调度和预聚会议调度,用户既能够召集指定号码会场入会,也能够经过会议密码方法来对各入会会场进行鉴权。愈加灵活会议调度模式,能够更大程度地满足用户多样化需求。 l 智能速率适配RMCC在调度会议时,会依据各个会场接入线路、速率、音视频能力和用户要求,智能地配置会议参数,包含会议速率、多画面路数、音视频协议、速率适配路数等,确保最优会议效果、最大资源利用率和最简化用户操作。l 主叫呼集支持RMCC和华为ViewPoint系列视讯终端配合,能够实现主叫呼集功效。不需要系统管理员帮助,用户能够独立地在终端侧实时召集多点会议。RM经过对用户账号鉴权,来确保会议召集正当性;经过智能参数配置来简化用户操作,用户仅需要从地址本中选择要参与会场即可。经过主叫呼集,多点会议在数秒钟就能够被召开,简便快捷,极大地方便了用户对视讯业务使用。l WEB会议预约功效RMCC和华为ScheduleWeb配合,能够提供WEB会议预约功效。用户能够自行登录预约网站进行会议预约。RM会自动依据用户预约信息进行相关资源计算和预留,反馈预约成功或失败信息,并可在会议资源调度成功后以Email形式通知和会者。在预聚会议开始时间自动调度多点会议,在会议结束时间自动结束多点会议并释放相关资源。用户也能够在会议结束前申请延长会议,RM会依据资源情况反馈成功或失败信息。l 可运行特征RMCC提供标准Radius认证、计费接口,能够和华为运行认证计费系统或第三方Radius认证服务器对接。 l 可靠性和安全性RMCC是不需要对外提供服务设备,所以能够被放置到维护网内,和业务网(公网)完全隔离,避免受到攻击,确保安全性。RMCC在MCU故障造成会议中止时,在MCU恢复后,仍能够自动保持原有会议调度状态,管理员无需再进行手动调度。RMCC支持主备用机热备份,确保业务7二十四小时运行不被中止。l 维护和诊疗经过RMCC能够查询各个服务区中MCU资源情况(多种线路端口、级联端口资源),并能够查询每个MCU资源状态、资源使用情况、可用资源情况。经过RMCC能够监控所管理各个MCU会议召开情况:和会会场、主席令牌、会场闭音、会场静音、广播会场等信息。3、远程网管MediaManager视讯网管软件基于Windows 操作系统,采取标准SNMP协议。支持对MCU、GK等设备远程管理和维护。在视讯运行系统中,对设备层设备运行稳定性要求比较高,经过设备网管系统对设备层设备进行远程集中维护,可提升设备运行稳定性和立即排除潜在故障。MediaManager关键完成下面功效:l 配置管理经过MediaManager,用户能够经过网管上设备面板,对管理全部设备进行统一数据配置等管理操作。l 拓朴管理MediaManager实现了分级拓朴管理功效,用户经过网络设备拓朴树,能够清楚了解网络上全部设备运行状态,并能够快速定位故障设备位置。l 维护管理MediaManager能够完成对网络上设备日常维护工作,包含设备状态、参数查询,统计等。l 告警管理MediaManager支持告警特征,当系统出现故障后,网管系统能够快速捕捉故障点,而且经过界面、日志等信息显示出来。4、设备维护从方便用户应用和运行商便于维护角度出发,系统上做了大量维护功效,包含终端设备多级环回测试,内置IP网络测试仪,全系统丰富日志功效、远程Web、Telnet维护等,这些功效提供能够快速定位问题根源、快速处理问题。4 日常维护、升级和扩容4.1 日常维护在华为视讯系统中,MCU和终端全部是采取嵌入式实时操作系统,根据电信级设备要求设计,满足电信级设备要求稳定性,业务系统全部支持主备倒换,全部设备全部能够7二十四小时运行,系统支持无人职守方法长久功效。所以系统所需要维护操作关键是维护视讯系统承载网网络质量和例行设备巡查。对于日常会议多个模式,如点对点会议,多点会议(省到市或一个市到县等),全省大会议(省到市、县级联会议),可采取不一样维护方法。点对点会议时,两个终端直接呼叫对方号码即可,无需其它人帮助,假如呼叫失败,则会反馈具体失败信息(类似于对方忙等),依据反馈信息,用户做少许操作即可完成互通。无需进行维护,由使用者自己即可完成。小规模会议时,会议提议方经过主叫呼集方法召集会议(操作方法很简单到只需要经过遥控器选中要开会会场即可),呼叫提议后,业务调度系统会自动选择适宜MCU资源,自动完成会议召集和终端入会过程。会议过程中全部操作全部能够经过遥控器由和会者自行完成,无需维护人员干预。召开大规模会议时,为了确保资源能够有效取得和保障会议效果,提议在开会前由维护人员经过ResourceManager预约召开会议或采取主叫呼集方法召开会议,会议召开后,整个网络上只需要在主席会场处安排一个维护人员即可,当需要完成诸如会场切换等操作时,只需要维护人员经过遥控器在会议监控器上操作完成。不需要各个MCU侧和地市终端等会场有专员维护操作。总而言之,整个视讯系统在日常使用和维护中还是比较简单方便。4.2 系统升级华为企业终端和MCU全部支持远程升级功效,华为企业提供终端、MCU及系统软件终生升级服务,最新软件和技术资料能够经过华为企业技术支持网站下载,也可经过华为各地办事处技术支持人员取得。华为企业提供7二十四小时800技术支持热线服务,随时处理您求援。作为中国最大通信系统设备制造商,使用华为企业设备能够免去您后顾之忧。4.3 系统扩容华为视讯系统支持平滑扩容,用户可依据实际情况灵活选择扩容,具体以下:1、MCU扩容8650 MCU采取外部模块化配置,每个MCU既能够作为中心MCU一部分使用,也能够作为一个模块单独使用。假如目前系统配置8650MCU容量不够,只需要另外增加新8650模块,经过IP网络和原有设备连接,即可扩大系统MCU容量。2、终端扩容华为提供系列终端可选择,您能够依据具体需要选择。终端安装无需专业人员帮助,经过随机附带用户手册即可快速安装好。3、系统软件扩容系统软件扩容通常指多点资源管理中心软件(ResourceManager,简称RMCC)和网络控制中心软件(SwitchCentre)扩容,一套RMCC软件能够最大可管理128个MCU模块,经过License控制管理MCU模块个数,扩容时只需更新软件License即可。一套SwitchCentre软件能够支持到 0个用户容量,经过License控制能够使用用户数量,扩容时只需更新该软件License即可。5 产品介绍此处对本方案中相关产品做简明介绍,具体可参摄影应产品概述。5.1 MCUViewPoint 8650ViewPoint 8650 MCU是华为企业以用户需求为导向,结合强大网络设备制造优势,开发出全新下一代MCU产品,含有完备高可靠性方案,表现电信级稳定性。ViewPoint8650综合视讯交换平台由主板、业务板等模块组成。采取业界最优异硬件系统架构、关键部件采取Full Mesh全连接结构;提供IP/E1/E14等多种接入方法,适应多种网络环境要求。ViewPoint 8650采取19英寸标准机框结构,高度为5U,最大能够配置三块业务板卡,横向插卡,双电源主备倒换。以下图2所表示:图10 ViewPoint8650主机外观ViewPoint 8650和ViewPoint 8660采取业界最优异系统架构,各单板采取多层扣板设计,可依据需要配置不一样功效扣板,从而实现不一样功效特征;适适用于大型视讯网络,提供电信级高可靠性设备。1、卓越平台设计和接入能力ViewPoint 8650依靠华为企业优异局端通讯设备研发能力,采取业界最优异硬件平台系统架构,内置海量数据交换能力,关键部件采取Full Mesh架构,含有整机设计紧凑、配置灵活、升级平滑等特点。ViewPoint 8650 MCU支持IP/E1/E14混合接入,接入总带宽高达512M,会场最高接入带宽高达8M。最高可接入256个2M IP会场,4M IP会场最高可接入128个;最多可接入32个4E1会场或128个2M E1会场。ViewPoint 8650 MCU在对应细分市场中,容量处于领先地位,尤其是高带宽会场接入能力,有比较显著优势。同时,经过不一样具体型号划分,能够实现容量大幅度伸缩,有效满足并贴近用户需求。2、超级组网能力最大程度兼容ITU-T标准级联组
