检测见证取样送检人员实用手册模板.doc

检测见证取样送检人员实用手册
一、 见证取样送检范围和程序
1、见证取样送检范围
建设工程中用于承重结构混凝土试块、钢筋及连接接头试件、混凝土中使用掺加剂；用于承重墙体砌筑砂浆试块砖和混凝土小型砌块；用于拌制混凝土和砌筑砂浆水泥；地下屋面、厕浴间使用防水材料；国家要求必需实施见证取样和送检其它试块和材料。均实施见证取样送检制度。
2、见证取样送检程序
（1）建设单位应向工程受监质监站和工程检测单位递交“见证单位和见证人员授权书”。授权书应写明本工程见证人单位及见证人姓名、证号、见证人不得少于人。
（2）施工企业取样人员在现场抽取和制作试样时，见证人必需在旁见证，且应对试样进行监护，并和施工人员一起将试样送至检测单位或采取有效封样方法封样。
（3）检测单位在接收委托检验任务时，须由送检单位填写委托单，见证人应出示《见证人员证书》，并在检验委托单上署名。检测单位均须实施密码管理制度。
（4）检测单位应在检验汇报单止加盖“有见证取样送检”印章。发生试样不合格情况，应在世界上二十四小时内通知见证单位和受监质监站，并建立不合格项目台帐。每个月报市检测中心一次。
第二节 见证人员基础要求和职责

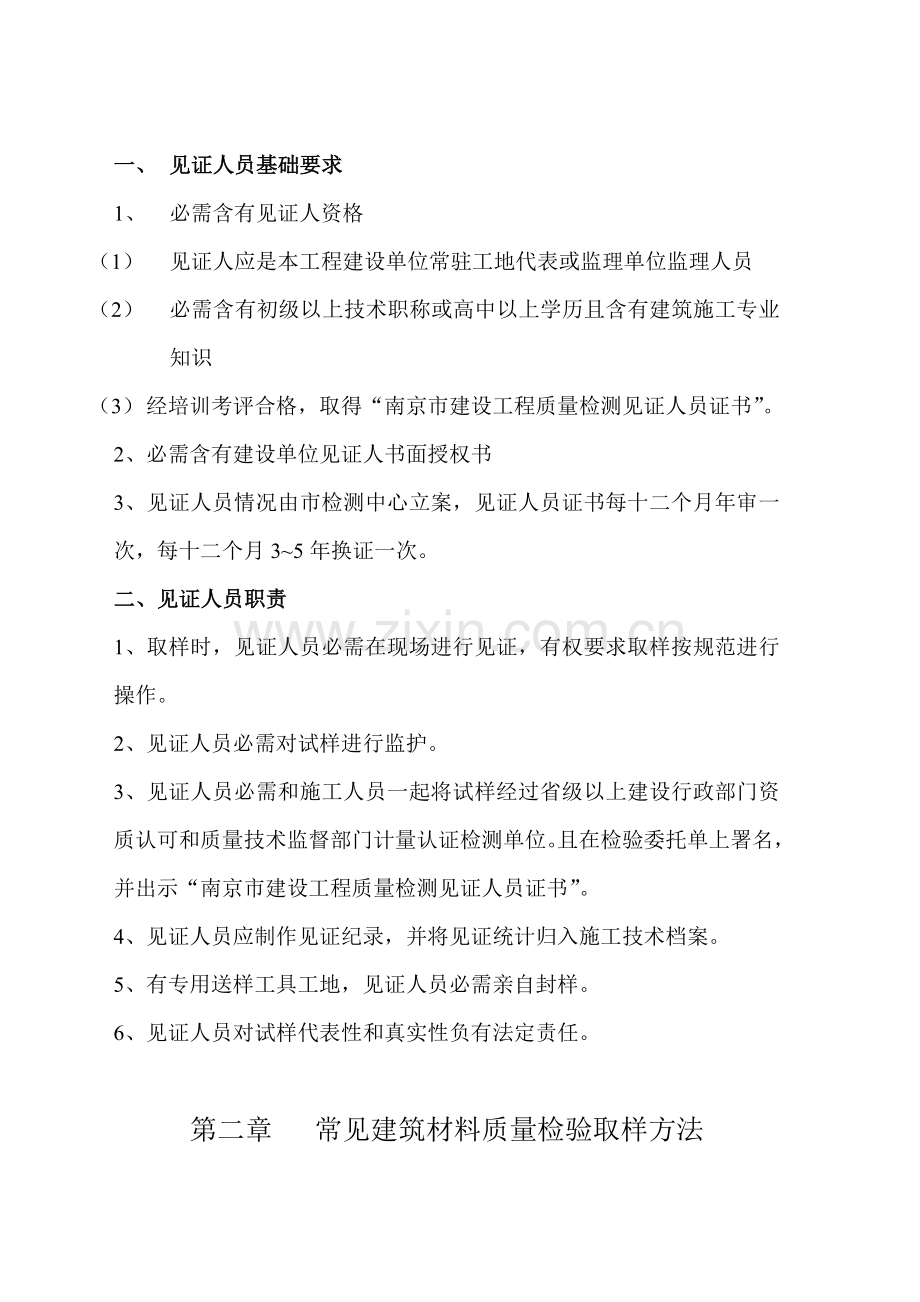

一、 见证人员基础要求
1、 必需含有见证人资格
（1） 见证人应是本工程建设单位常驻工地代表或监理单位监理人员
（2） 必需含有初级以上技术职称或高中以上学历且含有建筑施工专业知识
（3） 经培训考评合格，取得“南京市建设工程质量检测见证人员证书”。2、必需含有建设单位见证人书面授权书
3、见证人员情况由市检测中心立案，见证人员证书每十二个月年审一次，每十二个月3~5年换证一次。
二、见证人员职责
1、取样时，见证人员必需在现场进行见证，有权要求取样按规范进行操作。
2、见证人员必需对试样进行监护。
3、见证人员必需和施工人员一起将试样经过省级以上建设行政部门资质认可和质量技术监督部门计量认证检测单位。且在检验委托单上署名，并出示“南京市建设工程质量检测见证人员证书”。
4、见证人员应制作见证纪录，并将见证统计归入施工技术档案。
5、有专用送样工具工地，见证人员必需亲自封样。
6、见证人员对试样代表性和真实性负有法定责任。

第二章 常见建筑材料质量检验取样方法
第一节 水泥取样方法
一、 关键水泥品种、强度等级、代号
1、 硅酸盐水泥分42.5、42.5R、52.5、52.5R、62.5、62.5R六个强度等级,两种类型,不掺加混合料称I类硅酸盐水泥,代号为P·II。
2、 一般硅酸盐水泥分32.5、32.5R、42.5、42.5R、52.5、52.5R六个强度等级,代号为P·O。
3、 矿渣、火山灰、粉煤灰、粉煤灰硅酸盐水泥分为32.5、32.5R、42.5、42.5R、52.5、52.5R代号分别为P·S、P·P、P·F。
二、引用标准
GB12573-1990《水泥取样方法》
GB175-1999《硅酸盐水泥、一般硅酸盐水泥》
GB1344-1999《矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥》
GB1344-1999《复合硅酸盐水泥》
三、标志
水泥袋上应清楚标明：产品名称，代号，净含量，强度等级，生产许可证编号、生产者名称和地址、出厂编号、实施标准号，包装年、月、日掺火灰混合材料矿渣水泥应标上“掺火山灰”字样。包装两侧应印有水泥名称和强度等级。矿渣水泥印刷采取绿色；火山灰和粉煤灰水泥采取黑色；硅酸盐和一般硅酸盐水泥采取红色。散装运输时应提交和袋装标志相同内容卡片。
四、验收批
以同一生产厂同一出厂编号水泥为一个取样单位（即验收批）。
五、取样方法和取样数量
取样方法按GB12573进行。取样应有代表性，可连续取，亦可从20个以上不一样部位取等量样品，总量最少12kg。
六、通常检测项目
标准稠度用水量、安定性、强度。
七、填写取样单
内容包含：委托单位、工程名称、建设单位、样品名称、取样时间、代表数量、生产数量、生产厂家、品种强度等级、出厂编号或出厂日期或进场日期、要求检测项目、取样人、见证人、见证号等。

第二节 建筑用石取样方法
一、 适用范围
通常工业和民用建筑和构筑物施工现场中采取一般混凝土用最大粒径小于80mm碎石或卵石取样。
二、 引用标准
JG53-92《一般混凝土用碎石质量标准及检验方法》
三、 验收批
用大型工具（如火车、货船或汽车）运输至现场，以400m3或300t为一个检验批。用小型工具（如马车等）运输，以200 m3或300t为一验收批。不足上述数量者以一验收批论。
四、 通常试验项目
筛分析、表格密度、含泥量、泥块含量、针片状含量、堆积密度。
五、 每组样品取样数量
不少于60kg。
六、 取样方法
从料堆上取样时，取样部位应均匀分布。在料堆顶部、中部和底部选择均匀分布五个不一样部位，取样前先将取样部位表面铲除，然后由各部位抽取大致相等石子共蒸发5份，混合均匀，组成一组样品。
七、 填写取样单
取样单填写内容应包含：委托单位、工程名称、建设单位、样品名称、取样时间、代表数量、产地、要求检验项目、取样人、见证人、见证号等。

第三节 建筑用砂取样方法
一、 适用范围
通常工业和民用建筑和构筑物施工现场中一般混凝土用砂取样。
二、 引用标准
JGJ52-92《一般混凝土用砂质量标准及检验方法》
三、 验收批
用大型工具（如火车、货船或汽车）运输至现场，以400m3或300t为一个检验批。用小型工具（如马车等）运输，以200 m3或300t为一验收批。不足上述数量者以一验收批论。
四、 通常试验项目
筛分析、含泥量、泥块含量、表观密度、堆积密度。
五、 每组样品取样数量
不少于10kg
六、 取样方法
从料堆上取样时，取样部位应均匀分布。取样前先将取样部位表层铲除，然后由各部位抽取大致相等砂共8份，混合均匀，组成一组样品。
七、 填写取样单
取样单填写内容应包含：委托单位、工程名称、建设单位、样品名称、取样时间、代表数量、产地、要求检验项目、取样人、见证人、见证号等。

第四节 混凝土试件取样及制作方法
一、 适用范围
通常工业和民用建筑和构筑物中所用混凝土试件取样及制作。
二、 引用标准
GBJ81-85《一般混凝土力学性能试验方法》
GBJ107-87《混凝土强度检验评定标准》
GB50204-《混凝土结构工程施工质量验收规范》
GB14902-94《预拌混凝土》
GBJ108-87《地下工程防水技术规范》
三、 混凝土试件取样
（一） 现场试件取样
混凝土试样应在混凝土浇筑地点随机抽取，取样频率应符合下列要求。
1、每拌制100盘，且不超出100m3时同一配合比混凝土，取样不得少于一次。
2、每一工作台班拌制同配合比混凝土不足100盘时，其取样次数不得少于一次。
3、当一次连续浇筑超出1000 m3时，同一配合比混凝土每200 m3取样次数不得少于一次。
4、每一楼层、同配合比混凝土，其取样不得少于一次；
5、每次取样应最少留置一组标准试件（即在标准养护条件下试件），至于现场同条件养护试件留置组数，可依据实际需要确定。
（二）预拌（商品）混凝土
预拌（商品）混凝土强度检验取样频率和组批条件应遵照下列要求实施；
1、 用于交货检验混凝土试样应在交货地点采取。按每100m3相同，取样也不得少于一次；当在一个分项工程中连续供给相同配合比混凝土量大于1000 m3时，其交货检验试样，每200 m3混凝土取样不得少于一次。
2、 用于出厂检验混凝土试样应在搅拌地点采取，按每100盘相同配合比混凝土取样不得少于一次；每一工作班相同配合比混凝土不足100盘时，取样亦不得少于一次。
3、 对于预拌混凝土拌合物质量，每车应目测检验；混凝土坍土落度检验试样，每100 m3相同配合比混凝土取样检验不得少于一次，当一个工作班相同配合比混凝土不足100 m3时，也不得少于一次。
（二） 抗掺混凝土
混凝土抗掺试块留置按下列要求：
对有抗渗要求混凝土结构，应浇筑地点随机取样。同一工程、同一配合比混凝土，取样不应少于一次，留置组数可依据实际需要确定。
四、 试件制作
制作混凝土试件用试模由铸铁或钢制成，应含有足够刚度并装拆方便。试模内表面应机械加工，其不平度应为每100 mm不超出0.05mm,组装后各相邻面不垂直度不应超出±0.05度。
1.试模选择。混凝土抗压强度试件为正立方体，每组限3块，试模尺寸按下表选择；

骨料最大粒径（mm）
试模尺寸（mm）
31．4
100×100×100
40
150×150×150
60
200×200×200
混凝土抗渗试件采取顶面直径（d）为175mm，底面直径（D）为185mm，高度（h）为150mm圆台体，每组6块。
2．制作试件前，应将试模清擦洁净，并在其内壁涂一层矿物油脂或其它脱模剂。
3．每组试件所用拌合物，依据不一样要求应随机从同一盘搅拌或同一车运输混凝土中抽取试样，试样应在卸料过程中卸料量1/4至3/4之间采取。取样后立即制作试件。
4．试件用人工插捣时，混凝土拌合物应分两层装入试模，每层装料厚度大致相等。插捣用钢棒长600mm，直径为160mm，端部应磨圆。插捣应按螺旋方向从边缘向中心均匀进行。插捣底层时，捣棒应达成试模表面，插捣上层时，捣棒应穿入下层深度约20～30mm。插捣时捣棒应保持垂直，不得倾斜，同时，还得用抹刀沿拭模内壁插入数次。每层插捣次数不少于15次，插捣完后，刮除多出混凝土，并用抹刀抹平。
5．试件采取振动台成型时，应将混凝土拌合物一次装入试模，装料时应用抹刀沿模内壁略加插捣并使混凝土拌合物高出试模上口。振动时应预防试模在振动台上自由跳动，振动应连续致电混凝土表面出浆为止，刮除多出混凝土，并用抹刀抹平。
6．采取标准养护试件应在温度为20±5ºC环境下静置1～2昼夜，然后编号拆模放入标准养护室中养护（温度为20±3ºC，湿度为90%以上）。无标准养护室时，混凝土试件可在温度为20±3ºC不流动水中养护，水PH值≥7。
7．采取和构筑物或构件同条件养护试件，应型后即应覆盖表面，以防水分蒸发，其拆模时间可和实际构件拆模时间相同。拆模后，试件仍需保持同条件养护。
五、填写取样单
取样单填写内容应包含：委托单位、工程名称、建设单位、使用部位、设计强度等级、制作日期、配合比、坍落度、养护条件、试件组数、见证人、见证号等。

第五节 混凝土外加剂取样
一、适用范围
建筑工程施工现场及预拌混凝土搅拌站用外加剂取样
二、引用标准
GB8075-87《混凝土外加剂分类、命名和定义》
GB8076-1997《混凝土外加剂》
JC473-《混凝土泵送剂》
JC476-《混凝土膨胀剂》
JC474-1999《砂浆、混凝土防水剂》
JC475-96《混凝土防冻剂》
JC477-96《喷射混凝土用速凝剂》
三、基础概念
混凝土外加剂是在拌制混凝土过程中掺入，用以改善混凝土性能物质。掺量小于水泥重量5%（特殊情况除外）。
依据《混凝土外加剂分类、命名和定义》（GB8075-87），混凝土外加剂名称及定义以下：
1、一般减水剂
在混凝土坍落度基础相同条件下，能降低拌适用水量外加剂。
2、早强剂
加速混凝土早期强度发展外加剂。
3、缓凝剂
延长混凝土凝结时间外加剂
4、引气剂
在搅拌混凝土过程中能引入大量均匀分布、稳定而封闭微小气泡外加剂。
5、高效减水剂
在混凝土坍落度基础相同条件下，能大幅度降低拌适用水量外加剂。
6、早强减水剂
兼有早强和减水功效外加剂。
7、引气减水剂
兼有引气和减水功效外加剂。
8、阻锈剂
能抑制或减轻混凝土中钢筋或其它预埋金属锈蚀外加剂。
9、加气剂
混凝土制备过程中因发生化学反应放出气体，而使混凝土中形成大量气孔外加剂。
10、膨胀剂
能使混凝土产生一定体积膨胀外加剂。
11、防冻剂
能使混凝土在负温下硬化，并在要求时间内达成足够防冻强度外加剂。
12、着色剂
能制备含有稳定色彩混凝土外加剂。
13、速凝剂
能使混凝土快速凝结硬化外加剂。
14、泵送剂
能改善混凝土拌合物泵送性能外加剂。
混凝土外加剂按《混凝土外加剂》（GB8076-87）分为八大类：一般减水剂、高效减水剂、早强减水剂、缓凝减水剂、引气减水剂、早强剂、缓凝剂和引气剂。
四、检测项目
混凝土外加剂：固体含量、密度、细度、氯离子含量、水泥净浆流动度、PH值、减水率、泌水率比、含气量、凝结时间之差、抗压强度比。
混凝土泵送剂：含固量或含水量、密度、细度、氯离子含量、水泥净浆流动度、坍落度增加值、常压泌水率比、含气量、坍落度保留值、抗压强度、抗折强度。
混凝土防水剂：含固量或含水量、密度、氯离子含量、水泥净浆流动度、细度、净浆安定性、凝结时间差、抗压强度比、沁水率比、渗透高度比、48h吸水量。
混凝土防冻剂：含固量或含水量、密度、氯离子含量、水泥净浆流动度、细度、减水率、沁水率比、含气量、凝结时间差、抗压强度比、50次冻融强度损失率比。
混凝土速凝剂：净浆凝结时间、1d抗压强度、28d抗压强度比、细度、含水率。
五、验收批：
混凝土外加剂：以同一生产厂家、同一编号同种产品这一批。
混凝土泵送剂：同一厂家、同一品种产品，每50吨为一批，不足50吨也作为一批。
混凝土膨胀剂：同一厂家、同一品种产品，每200吨为一批，不足200吨也作为一批。
混凝土防水剂：同一厂家、同一品种产品，厂年产500吨以上，每50吨为一批；年产500吨以下，每30吨为一批。
混凝土速凝剂：同一厂家、同一品种防冻剂，每20吨为一批，不足20吨也作为一批。
六、取样方法
混凝土外加剂：抽样应有代表并混合均匀。每批取样量不少于50吨水泥所需用外加剂量。
混凝土泵送剂：抽样应有代表性并混合均匀。每批取样量不少于0.5吨水泥所需用泵送剂量。
混凝土膨胀剂：抽样应有有性，能够连续取样，也能够从20个以上不一样部位取等量样品，每批抽样总量不少于10kg。
混凝土防水剂：抽样应有代表性并混合均匀，每批取样量不少于0.2吨水泥所需防水剂量。
混凝土防冻剂：抽样应有代表性并混合均匀，每批取样量不少于0.15吨水泥所需用防冻剂量。
混凝土速凝剂：每一批应从16个不一样点取样，每个点取样250kg，共取4Kg，将试样充足混匀。
七、填写取样单
取样单填写内容应包含：委托单位、工程名称、建设单位、样品名称、出厂编号、生产厂家、取样时间、样品代表数量、要求检验项目、取样人、见证人、见证号等。送样时随附产品质量确保单。

第六节 砌筑砂浆强度试件取样、制作方法

一、适用范围
适适用于以水泥、砂、石灰或掺和料为关键材料，用于房屋建筑及通常构筑物中砌筑、抹灰等用途砂浆抗压强度试验试件取样、制作。
二、引用标准
JGJ70-90《建筑砂浆基础性能试验方法》
GB50203-《砌体工程施工质量验收规范》
三、取样
1、每一楼层或250m3砌体中多种标号砂浆，每台搅拌机应最少检验一次，每次最少应制作一组试块（每组胺块）。如砂浆标号或配合比变更时，还应制作试块。
2、砂浆试验用料可从同一盘搅拌机或同一车运输砂浆中取出，取样应在使用地点砂浆槽、砂浆运输车或搅拌机出料口，最少从三个不一样部位集取，所取试样数量应多于试验用料1～2倍。
3、砂浆拌合物取样后，应立即成型试件。
四、试件制作
1、试件采取70.7mm×70.7mm×70.7mm立方体三联无底试模成型。
2、制作砂浆试件时，将无底试模放在预先铺在吸水性很好一般粘土砖上（砖吸水率不少于10%，含水率小于2%），试模内壁事先涂刷薄层机油或脱模剂。
3、放于于砖上湿纸，应为湿新闻纸（或其它未粘过胶凝材料纸），纸大小要以能盖过砖四边为准，砖使用面要求平整，凡砖四个垂直面粘过水泥或其它胶凝材料后，不许可再使用。
4、向试模内一次注满砂浆，用捣棒均匀由外向里按螺旋方向插捣25次，为了防稠度砂浆插捣后可能留下孔洞，许可用油灰刀沿模壁插数次，使砂浆高出试模顶面6～8mm。
5、当砂浆表面开始出现麻斑状态时（约15～30mm）将高出部分砂浆沿试模顶面削去抹平。
6、试件制作后应在20±5ºc温度环境下停置一昼夜（24±24h），当气温较低，可适合适延长时间，但不应超出两昼夜，然后对试件进行编号并拆模。试件拆模后，应在标准养护条件下，继续养护至上28d，然后进行试压。
7、标准养护条件是
a．水泥混合砂浆应为温度20±3ºc，相对湿度60～80%。
b．水泥砂浆和微沫砂浆应为温度20±3ºc，相对湿度90%以上。
C．养护期间，试件相互间隔不少于10mm。
自然养护条件是：
a． 水泥混合砂浆应在正温度，相对湿度为60～80%。
b． 水泥砂浆和微沫砂浆应在正温度，并保持试块表面湿润。
c． 须作好养护期间温度统计。有争议时以标养条件为准。
五、填写取样单
取样单填写内容应包含：委托单位、工程名称、建设单位、砂浆种类、使用部位、设计强度等级、制作日期、养护条件、配合比、稠度等。

第七节钢材取样方法
一、适用范围
通常工业及民用建筑和构筑物用混凝土用热轧光圆钢筋、混凝土用热轧带肋钢筋、低碳钢热轧圆盘条、冷轧带肋钢筋、冷拔低碳钢丝、冷拉钢筋取样。
二、引用标准
GB1499-1998《钢筋混凝土用热轧带肋钢筋》
GB/T2975-1998《钢及钢产品力学性能取样位置及试样制备》
GB/T17505-1998《钢及钢产品交货通常技术要求》
GB13013-91《钢筋混凝土用热轧光圆钢筋》
GB/T701-1997《低碳钢热轧圆盘条》
DB32/032-93《冷轧带肋钢筋混凝土技术规范》
GB50204-《混凝土结构工程施工质量验收规范》
JG3046-1998《冷轧扭钢筋》
三、术语
热扎钢筋：经热轧成型并自然冷却成品钢筋
带肋钢筋：横截面通常为圆形，且表面通常有带有两条纵肋和沿长度方向均匀分布横肋钢筋
光圆钢筋：横截面通常为圆形，且表面为光滑钢筋混凝土配筋面钢材
冷轧带肋钢筋：热扎圆和盘条经冷轧或冷拔减径后在其表面冷轧成三面有肋钢筋
冷轧扭钢筋：低碳钢热轧圆盘条经专用钢筋冷轧扭机调直、冷轧，并冷扭一次成型，含有要求截面形状和节距连续旋状钢筋。
四、等级、代号（牌号）、公称直径
热扎带肋钢筋；分为Ⅱ、Ⅲ、Ⅳ、Ⅳ级，强度等级代号分别为RL335、RL400、RL540；公称直径为8、10、12、16、20、25、32和40mm。
热扎光圆钢筋：为I级。强度等级代号为R235。公称直径范围为8～20mm，推荐公称直径为8、10、12、16、20mm。
低碳钢筋热轧圆盘条：建筑用盘条牌号为Q235，公称直径为5.5、6.0、6.5、7.0、8.0、9.0、10.0、11.0、12.0、13.0、14.0mm。
冷轧带肋钢筋：按抗拉强度分为三级：LL550、LL650、LL800。公称直径范围为4～12mm，推荐公称直径为5、6、7、8、9、10mm。
冷拔低碳钢丝：分甲、乙丙级，甲级钢丝直径有5mm、4mm，适适用于作预应力筋，乙级直径3～5mm钢丝适适用于作焊接网、焊接骨架、箍筋和结构钢筋。
冷拉钢筋：采取热扎钢筋加工制成。分I、Ⅱ、Ⅲ、Ⅳ级钢筋，I级适适用于钢筋混凝土结构中受拉钢筋，冷拉Ⅱ、Ⅲ、Ⅳ级钢筋可作预应力混凝土结构预应力筋。
冷轧扭钢筋代号：分I、II型，直径符号Φt
I型公称直径：5.5、8、10、12、14mm，为矩形截面
Ⅱ型公称直径：12mm，为菱形截面
五、钢材力学性能验收批、取样数量及方法
钢材应按批进行检验和验收，每批应由同一牌号、同一炉罐号、同一规格、同一交货状态钢材组成。其验收批重量、取样数量和方法见表。 六、通常试验项目
屈服强度、抗拉强度、伸长率（以上三项由拉抻试验测得）冷弯。
七、填写取样单
取样单填写内容包含：委托单位、工程名称、建设单位、取样时间、代表数量、生产厂家或产地、钢材等级或牌号、钢材种类、规格、试件组数、要求检验项目、取样人、见证人、见证号等。

钢材品种
验收批重量
取样数量
取样方法
热轧带肋钢筋
60t
拉伸：500mm
二根
冷弯：300mm
二根
任取二根，每根端头截去500mm后各截取一根拉伸和冷弯试件
热轧光圆钢筋
60t
低碳钢热轧圆盘条
60t
拉伸：500mm
一根
冷弯：300mm
二根
任取二盘，端头截去500mm后，一盘各取一根拉伸和冷弯试件，另一盘取一冷弯试件
冷轧带肋钢筋
逐 盘
（捆）检验
拉伸：500mm
一根
冷弯：300mm
一根
每一盘条（捆）任一端截去500mm后，各截取一根拉伸和冷弯试件
冷拔低碳钢丝
甲级：逐盘检验。
乙级：5t为一批任取三盘
拉伸：500mm
一根
反复弯曲：
300mm一根
每盘端头截取500mm后，各截取一根拉伸和冷弯试件。

冷拉钢筋
20t
拉伸：500mm
二根
冷弯：300mm
二根
任取二根，每根端头截去500mm后，各截取一根拉伸和冷弯试件

冷扎扭钢筋
10t
拉伸二根
冷弯一根
任取二根，每根端头截去500mm后，截取二根拉伸，一根冷弯
注：当钢材不足以上验收批数量时，仍按一验收批验收。

第八节 钢筋焊接机械连接试件取样方法
一、适用范围
钢筋混凝土中钢筋闪光对焊、电弧焊、电渣压力焊、气压焊、预埋件钢筋T型接头，带肋钢筋套筒挤压连接、钢筋锥螺纹接头、镦粗直螺纹接头。
二、引用标准
JGJ18-96《钢筋焊接及验收规程》
JGJ107-96《钢筋机械连接通用技术规程》
JGJ108-96《带肋钢筋套筒挤压连接技术规程》
JGJ109-96《钢筋锥螺纹接头技术规程》
三、术语
钢筋机械连接：经过连接件机械咬合作用或钢筋端面承压作用，将一根钢筋中力传输至另一根钢筋连接方法。
钢筋锥螺纹接头：把钢筋连接端加工成锥形螺纹（简称丝头），经过锥螺纹连接套把两根带丝头钢筋，按要求力矩连接成一体钢筋接头。
镦粗直螺纹钢筋接头：将钢筋连接端先行镦粗，再加工出圆柱螺纹，并用连接套筒连接钢筋接头。
四、通常试验项目
抗拉强度。闪光对焊、气压焊（梁、板水平筋）增加一冷弯试验项目。
五、验收批及取样数量
钢筋闪光对焊；在同一台班内，由同一焊工完成300个同等级、同直径钢筋焊接接头应作为一批。当同一台班内焊接接头数量较少，可在一周之内累计计算；累计仍不足300个接头，应按一计算。每批接头中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验。
电弧焊：以300个接头为一批。现场安装条件下，每一至二楼层以300个接头型式、同钢筋等级接头作为一批，不足300个时仍为一批，从每批中随机切取3个接头进行拉伸试验。
电渣压力焊：以300个接头为一批。现浇钢筋混凝土多层结构中，以每一楼层楼或施工区段中300个同等级钢筋接头为一批，不足300个时仍为一批，每批随机切取3个拉伸试件。
带肋钢筋套筒挤压连接：同一施工条件下采取同一批材料相同级、同型式、同规格接头，以500个为一个验收批进行检验和验收，不足500个为一个验收批。每一验收批随机抽取3个试件做单向拉伸试验。
钢筋锥螺纹接头：同一施工条件下同一批材料相同级、同规格接头，以500个为一个验收批进行检验和验收，不足500个也作为一个验收批。每一验收批随机抽取3个试件做单向拉伸试验。
钢筋气压焊：以300个接头为一批。现浇钢筋混凝土房屋结构同一楼层以300个接头为一批，不足300个接头仍应作为一批。每批接头中随机取3个接头做拉伸试验，在梁、板水平钢筋连接中，应另取3个接头做弯曲试验。
预埋件钢筋T型接头：以300件同类型预埋体作为一批。一周内连续焊接时，可累计。不足300件时，按一批计算。从每批预埋件中随机取3个试件进行拉伸试验。
镦粗直螺丝接头：现场检验，同一施工条件下采取同一批材料相同级、同型式、同规格接头500个为一验收批，不足500个亦为一个验收批，连续10个验收批，全部拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍。对接头每一个验收批，在工程结构中随机截取3个试件做单向拉伸试验。钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺试验，工艺施工验前每种规格钢筋接头试件不少于3根，同时对接头试件母材进行抗拉强度试验。
六、取样要求
对焊及电渣压力焊：拉伸试件长500mm，接头应在试件中央。对焊冷弯试件长300mm，接头在试件中央（冷弯试验）时，应将受压面金属毛刺和镦粗变形部分消除，且和母材外表齐平。
搭接焊：拉伸试件长500mm。直径为25mm以上钢筋应长部分。搭接在试件中部。注意二根被连接钢筋在搭接段应先弯一角度（15度左右），使搭焊好后二根钢筋处于同一直线上。
套筒冷挤压力锥螺纹接头、镦粗直螺纹接头）：拉伸试件长600mm，接头在试件中部。
七、填写取样单
取样单填写内容应包含：委托单位、工程项目名称、建设单位、取样时间、钢筋生产厂或产地、钢筋等级或牌号、钢筋规格、焊接地系统或连接）方法，使有部位、试件组数、要求检验项目、取样人、见证人、见证号等。
八、 钢结构:
名称:钢板、型钢;
检测项目:拉伸试验、冷弯试验;
取样方法和数量:试样厚度1.0–4.0(㎜),宽度15(㎜); :试样厚度﹥4.0–1.2(㎜),宽度20(㎜); 试样厚度﹥12–25(㎜),宽度25(㎜);
拉伸500㎜,冷弯400㎜,以同牌号、同一炉号、同一等级品种、同规格、同一进场时间小于60t钢村为一批,抽取一组。(备注:若试验结果不合格要求,应再取双倍数量试件对不合格项目进行复检。)
名称:大六角螺栓;
检测项目:锲负载、连接副扭矩、螺母确保载荷、螺母、垫圈硬度;
送样数量:12套;
取样方法和批量:以同一性能等级、材料、规格、加工工艺为同批,对确保扭矩系数供货螺栓连接副最大批量为3000套;
名称:拼装试件;
检测项目:抗滑移系数;
送样数量:3套;
取样方法和批量:以同一材质、同一处理工艺、性能等级、规格,并以单项工程每t为一制造批,不足者以一批计;

第九节 砌墙砖取样方法
一、适用范围
施工现场中烧结一般砖、多孔砖、空心砖和空心砌块、粉煤灰砖、非烧结一般砖、一般混凝土小型空心砌块、蒸压加气混凝土砌块取样。
二、引用标准
GB/T5101-1998《烧结一般砖》
GB13544-《烧结多孔砖》
GB13545-92《烧结空心砖和空心砌块》
JC239-91《粉煤灰砖》
JC422-91《非烧结一般粘土砖》
GB8239-1997《一般混凝土小型空心砌块》
GB/T11968-1997《蒸压加气混凝土砌块》
JC466-92《砌墙砖检验规则》
GB/T2542-92《砌墙砖试验方法》
GB/T4111-1997《混凝土小型空心砌块试验方法》
GB/T11969-11975-1997《加气混凝土性能试验方法》
三、验收批
烧结一般砖：同一厂家在一致条件下生产3.5~15万块为一批,不3.5万块也按一批计。
烧结多孔砖：同一厂家在一致条件下生产5万块为一批，不足5万块也按一批计。
烧结空心砖（砌块）：同一厂家在一致条件下生产3万块为一批，不足3万块也按一批计。
粉煤灰砖：同一厂家在一致条件下生产10万块为一批，不足10万块也按一批计。
非烧结一般砖：同一厂家在一致条件下生产3～5万块为一批，不足3万块也按一批计。
一般混凝土小型空心砌块：同一厂家，在一致条件下生产1万块为一批，每个月生产块数不足1万块者亦按一批计。
蒸压加气混凝土砌块：同一厂家，在一致条件下生产1万块为一批，不足1万块也按一批计。
四、通常试验项目可取样数量（见下表）：
品种
通常试验项目
取样数量（块）
烧结一般砖
抗压强度
15
烧结多孔砖
抗压强度
15
烧结空心砖（砌块）
抗压强度
15
粉煤灰砖
抗压强度、抗折强度
20
非烧结一般砖
抗压强度、抗折强度
10
一般混凝土小型空心砌块
抗压强度
5
蒸压加气混凝土砌块
抗压强度、体积密度
5
第十节干压陶瓷砖、瓦取样方法
一、适用范围
施工现场建筑物内、外墙及地面装饰用砖，屋面用瓦取样。
二、引用标准
GB/T4100.1-1999《干压陶瓷砖 第1部分:瓷质砖(吸水率E≤0.5%)》
GB/T4100.2-1999《干压陶瓷砖 第2部分:炻质砖(吸水率0.5<E≤3%)》
GB/T4100.3-1999《干压陶瓷砖 第3部分:细炻砖(吸水率3%<E≤6%)》
GB/T4100.4-1999《干压陶瓷砖 第4部分:炻质砖(吸水率6%<E≤10%)》
GB/T4100.5-1999《干压陶瓷砖 第5部分:陶质砖(吸水率E>%)》
JC446-91《混凝土路面砖》
JC746-1999《混凝土瓦》
JC709-1998《烧结瓦》
GB/T3810.3-1999《陶瓷砖试验方法 第3部分:吸水率、显气孔率、表现相结密度和容重测定》
GB/T3810.4-1999《陶瓷砖试验方法 第4部分:断裂模数和破坏强度测定》
GB/T3810.9-1999《陶瓷砖试验方法 第9 部分:抗热震性测定》
GB/T3810.12-1999《陶瓷砖试验方法 第12部分:抗冻性测定》
三、验收批
1、干压陶瓷砖：用一生产厂家、同种产品、同一等级、同一规格实际交货量大于5000㎡为一批，不足5000㎡以一批计。
2、混凝土路面砖：
用一生产厂家、同一类别、同一规格、同一等级，每2万块为一批，不足2万块亦按一批计。
3、混凝土瓦：同厂家、同一类别、同一规格、同一等级，验收批分2千至5万、5万至10万、10万至15万经及15万以上四种情况，不一样验收批抽检样品数量不一样。
4、烧结瓦：同厂家、同类别、同色号、相同级瓦每一个万至3.5万件为一验收批,不足该数量时,亦按一批计。
四、通常试验项目、取样数量及取样方法（见下表）
样品名称
通常试验项目
取样数量
取样方法
干压陶瓷砖
断裂模数和破坏强度
吸不率
抗热震性
抗冻性
35
随机抽取
混凝土路面砖
强度（抗压、桩折）
吸水率
抗冻性
30
随机抽取
混凝土瓦
承载力
吸水率
抗渗性能
13～30
随机抽取承载力试样龄期不少于28d
烧结瓦
抗弯曲性能
抗冻性能
耐急冷急热性
吸水率
抗渗性能
20
随机抽取从尺寸偏差和外观质量检验合格后样品中抽取。

五、 填写取样单
取样单内容应包含：委托单位、工程名称、建设单位、样品名称、生产厂家、规格尺寸、取样时间、代表数量、样品数量、要求检验项目、取样人、见证人、见证号等。
第十一节防水材料取样方法
一、适用范围
适适用于沥青防水卷材、改性沥青聚乙烯胎防水卷材、弹性体改性沥青防水卷材、塑性体改性沥青防水卷材、沥青复合胎柔性防水卷材、聚氯乙烯防水卷材、氯化聚乙烯防水卷材、三元乙丙防水片材、氯化聚乙烯橡胶共混防水卷材、聚氨酯防水涂料、聚氯乙烯弹性防水涂料等取样。
二、引用标准
GB326-89《石油沥青纸胎油毡、油纸》
JC/T633-1996《改性沥青聚乙烯胎防水卷材》
GB18242-《弹性体改性沥青防水卷材》
GB18243-2999《塑性体改性沥青防水卷材》
JC/T690-1998《沥青复合胎胎柔性防水卷材》
GB12952-91《聚氯乙烯防水卷材》
GB12593-91《氯化聚乙烯防水卷材》
JC/T684-1997《氯化聚乙烯-橡胶共混防水卷材》
GB18173.1-《高分子妨水材料 第一部分 片材》
JC500-92《聚氨酯防水涂料》
JC/T674-1997《聚氯乙烯弹性防水涂料》
GB328.1-89《沥青防水卷材试验方法总则》
三、验收批
沥青防水卷材：以同一品种、标号、等级产品每1500卷为一批，不足1500卷者也按一批验收。
聚氯乙烯防水卷材（氯化聚乙烯防水卷材）：以5000㎡同类型、同规格卷材为一批，不满此数亦按一批计。
⑴、名称:聚氨酯防水涂料：
取样方法和批量:同一厂家、同一等级产品，甲组分以5t为一批，不足5T也按一批计；乙组分按产品重量配比对应增加批量。
检测项目:1、表干时间;2、实干时间;3、不透水性;4、低温弯折性;5、断裂延伸率;6拉伸强度。(备注:试验结果若有某项不符合要求时,应在同批产品中双倍抽样重检。)
⑵、名称:建筑石油沥青;
检测项目:针入度、延度、软化点等;
送样数量:2kg;
取样方法和批量:在料堆上取样时,应在不少于5处均匀分布部位取洁净等量试样,共2kg。以同一产地、品种、标号,每20t为一验收批,不足者亦按一批计;

改性沥青聚乙烯胎防水卷材（沥青复合胎胎柔性防水卷材）：同一厂家，同品种、同规格、相同级1000卷为一批量，不足1000卷亦按一批计。
⑶、名称:弹（塑）性体改性沥青防水卷材：
检测项目:1、拉力;2、断裂伸长;3、不透水性4、耐热性;5、低温弯折;
取样方法和批量:同一厂家、同类型同规格10000㎡为一批，不足10000㎡亦可作为一批。
⑷、三元乙丙：同一厂家、同品种、同规格5000㎡片材（如日产量超出8000㎡则以8000㎡）为一批。
⑸、氯化聚乙烯-橡胶共混防水卷材：同一厂家，同规格同类型卷材250卷为一批，不足250卷亦可作为一批。
⑹、聚氯乙烯弹性防水涂料：同一厂家，同类型、同一型号20t产品为一批，不足20t也作一批。
四、通常试验项目：
沥青防水卷材：拉力、断裂伸长率、不透水性、耐热度、柔度
聚氯乙烯（氯化聚乙烯）防水卷材、三元乙丙、氯化聚乙烯-橡胶共混防水卷材：拉伸强度、断裂延伸率、低温弯折性、抗渗透性。
聚氨酯防水涂料：拉伸强度、断裂时延伸率、低温柔性、不透水性、固体含量、表干时间、实干时间。
聚氯乙烯弹性防水涂料：耐热性、低温柔性、断裂延伸率。
五、取样数量和方法
沥青防水卷材：每批随机抽取一卷，切除距外端头500㎜,纵向截取2M(2M全幅卷材)以统一生产厂家,统一规格等级,不超出5000㎡～10000㎡，或1000卷为一验收批。
检测项目:①拉力, ②断裂伸长, ③不透水性, ④耐热性, ⑤低温弯折。(备注:物理性能试验结果,对合格品假如有一项不合格,应另取双倍试样复检)。
第十二节电线、管材等;
⑴、名称:电线;
检测项目:印刷标志、导体结构、线芯直径、绝缘厚度、外形尺寸、导体电阻、电压试验、老化试验。
取样方法和批量:电线整包装一卷;(咐合格证);
⑵、名称:排水管;
检测项目:颜色、外观、纵向回缩、扁平试验、拉伸屈服强度、维卡软化点、落锤冲击试验、状态调整;
取样方法和批量: 三根1米长 (备注:完整印刷标志) ;
⑶、名称:给水管;
检测项目:外径、璧厚、外观、液压、纵向回缩、状态调整;
取样方法和批量: 三根1米长 (备注:完整印刷标志) ;
⑷、名称: 电工管;
检测项目: 抗压试验、阻燃性能、绝缘强度、绝缘电阻;
取样方法和批量: 三根2米长 (备注:完整印刷标志) ;
⑸、名称:门窗框用pvc窗料;
检测项目: 颜色、外观、拉伸屈服强度、断裂伸长率、加热后状态改变率。
取样方法和批量: 三根1米长;
⑹、名称:铝合金;
检测项目: 璧厚、氧化膜厚度、硬度;
取样方法和批量: 试样10个,长度约10～20cm;
⑺、名称: 螺栓
