炼油工艺职业技能竞赛选拔试卷（重整单位）
（理论基础）
一、 判断题：【在对的的（）内划“√”，在错误的（）划“×”，每题0.5分，共10分】
1. 重整原料的芳烃潜含量增长，会导致预加氢反映器床层温升下降。（×）
重整原料的芳烃潜含量增长，不会导致预加氢反映器床层温升下降。
2. 高温氢腐蚀与氢脆的特性相同，在一定条件下钢材的力学性能可以得到恢复。（×）
高温氢腐蚀与氢脆的特性不同，高温氢腐蚀损伤后钢材的力学性能不能恢复。
3. 重整催化剂的的烧焦压力越高，烧焦反映速率越快。（√）
4. 重整催化剂的酸性功能重要是指其加氢/脱氢功能。（×）
重整催化剂的酸性功能重要是指其异构化功能。
5. 重整催化剂氯化氧化的惟一目的，是补充催化剂上流失的氯。（×）
重整催化剂氯化氧化的目的，是补充催化剂上流失的氯，并使铂结晶料氧化和重新分散。
6. 高温氢腐蚀与氢脆的特性相同，在一定条件下钢材的力学性能可以得到恢复。（×）
高温氢腐蚀与氢脆的特性不同，高温氢腐蚀损伤后钢材的力学性不能恢复。
7. 硫化氢单独存在相比硫化氢和氢共存条件，对设备的腐蚀更剧烈。（×）
硫化氢和氢共存条件下比硫化氢单独存在时，对设备的腐蚀更剧烈。
8. 蒸汽透平的调速系统重要由调速器、滑阀、伺服马达油控制器和手动三通组成。（×）
蒸汽透平的调速系统重要由调速器、滑阀、伺服马达油控制器和串行组合阀组成。
9. 汽轮机在低速暖机前要疏水，防止导致叶片冲蚀。（√）
10. 重整反映系统裂解反映加剧，会导致重整汽油辛烷值下降。（×）
重整反映系统裂解反映加剧，不会导致重整汽油辛烷值下降。
11. 重整装置瞬时停电时，应立即熄炉，并向炉膛吹入蒸汽进行降温。（×）
重整装置瞬时停电时，如重整循环氢压缩机未停运，不用熄加热炉。
12. UOP提供的通用操作曲线合用于大多数UOP连续重整装置再生系统的操作曲线。（√）
13. 连续重整催化剂加压再生，增长了烧焦的苛刻度。（×）
连续重整催化剂加压再生，减少了烧焦的苛刻度。

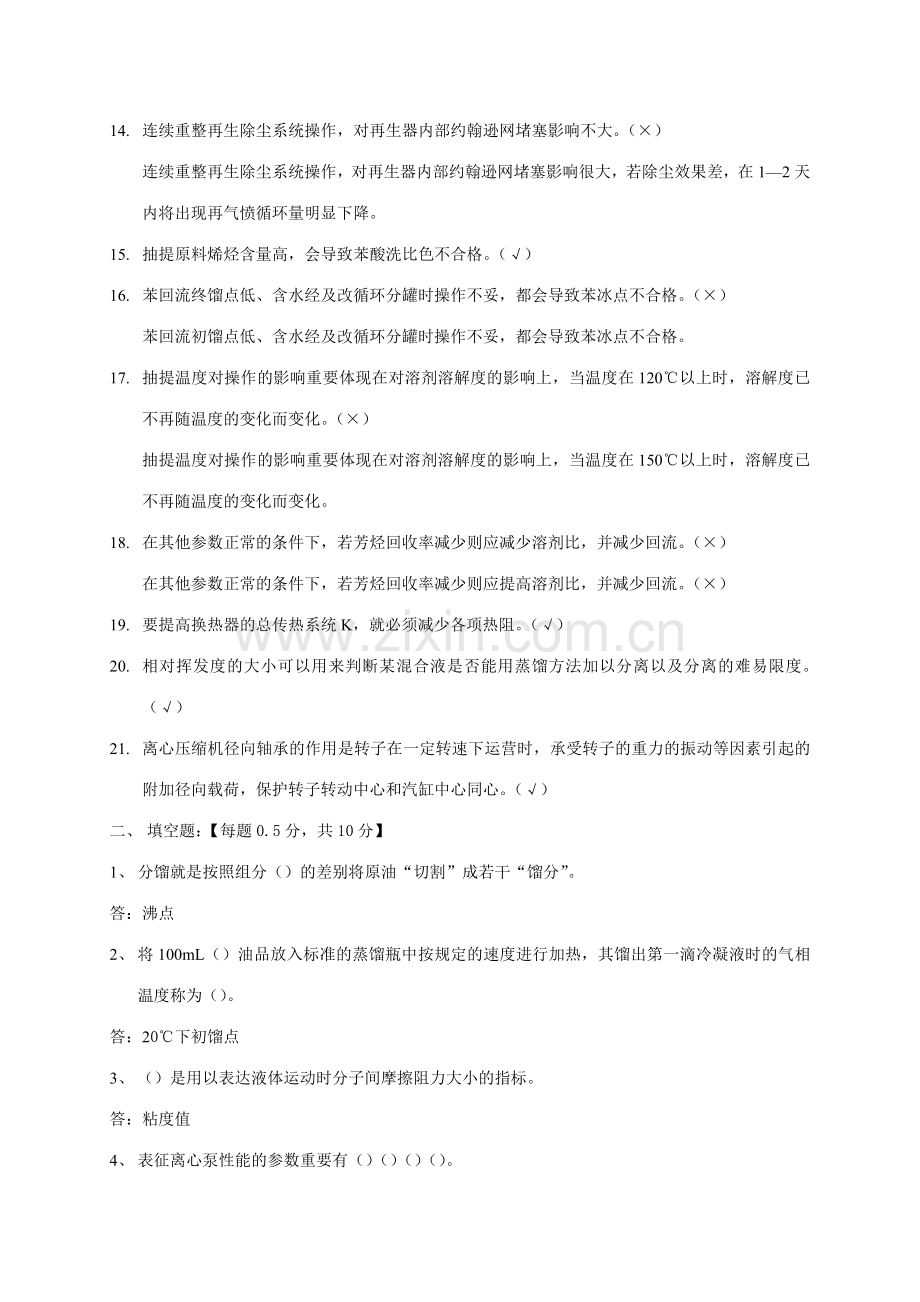

14. 连续重整再生除尘系统操作，对再生器内部约翰逊网堵塞影响不大。（×）
连续重整再生除尘系统操作，对再生器内部约翰逊网堵塞影响很大，若除尘效果差，在1—2天内将出现再气愤循环量明显下降。
15. 抽提原料烯烃含量高，会导致苯酸洗比色不合格。（√）
16. 苯回流终馏点低、含水经及改循环分罐时操作不妥，都会导致苯冰点不合格。（×）
苯回流初馏点低、含水经及改循环分罐时操作不妥，都会导致苯冰点不合格。
17. 抽提温度对操作的影响重要体现在对溶剂溶解度的影响上，当温度在120℃以上时，溶解度已不再随温度的变化而变化。（×）
抽提温度对操作的影响重要体现在对溶剂溶解度的影响上，当温度在150℃以上时，溶解度已不再随温度的变化而变化。
18. 在其他参数正常的条件下，若芳烃回收率减少则应减少溶剂比，并减少回流。（×）
在其他参数正常的条件下，若芳烃回收率减少则应提高溶剂比，并减少回流。（×）
19. 要提高换热器的总传热系统K，就必须减少各项热阻。（√）
20. 相对挥发度的大小可以用来判断某混合液是否能用蒸馏方法加以分离以及分离的难易限度。（√）
21. 离心压缩机径向轴承的作用是转子在一定转速下运营时，承受转子的重力的振动等因素引起的附加径向载荷，保护转子转动中心和汽缸中心同心。（√）
二、 填空题：【每题0.5分，共10分】
1、 分馏就是按照组分（）的差别将原油“切割”成若干“馏分”。
答：沸点
2、 将100mL（）油品放入标准的蒸馏瓶中按规定的速度进行加热，其馏出第一滴冷凝液时的气相温度称为（）。
答：20℃下初馏点
3、 （）是用以表达液体运动时分子间摩擦阻力大小的指标。
答：粘度值
4、 表征离心泵性能的参数重要有（）（）（）（）。
答：流量压头效率轴功率
5、 催化重整过程的重要反映是原料中的（）及部分（）在含铂催化剂上的芳构化反映，同进也有部分异构化反映。
答：环烷烃烷烃
6、 连续重整装置原料来源为我公司蒸馏车间的（）和经加氢解决过的（）及加氢（）。
答：直馏石脑油焦化汽油改质石脑油
7、 连续重整装置重要产品有（）、液化气、（）、含氢气体和（）。
答：高辛烷值汽油组分C6组分燃料气
8、 反映系统氮气置换时，O2<（）为合格。
答：0.5%
9、 在石油加工生产和设备计算中，经常是以（）来简便表征石油馏分的蒸发及气化性能。
答：馏程
10、 精馏塔进料口以上到塔顶部分称为（）。
答：精馏段
11、 往复泵是依靠泵内（）来提高液体压力的泵。
答：工作容积周期性变化
12、 简朴控制系统由被控对象、（）、（）和（）组成。
答：测量变送单元调节器执行器
13、 实际塔板数与理论塔板数的比值称为（）。
答：塔板效率
14、 二氧化硫中的硫的化合价为（），硫化氢中的硫的化合价为（）。
答：+4-2
15、 预加氢和重整过程中氢气的作用是（）、（）、（）
答:使烯烃炮和；克制结焦积炭，热载体
16、 重整催化剂再生的原理是系统用（）循环开温，在一定温度时补入适量的（）进行烧焦。
答:氮气；空气
17、 催化剂中毒分为（）和（）中毒两种。
答文:永久性；暂时性
18、 塔底温度的控制是控制塔底油（）的重要手段。
答文:初馏点
19、 从泵的Ｎ－Ｑ曲线得知流量为零量，功率Ｎ为（）。
答文:最小
20、 重整转化率是重整生成油中（）与原料油的（）之比。
答文:芳香烃产率；芳烃潜含量
21、 反映器的温降增大时，说明（）加剧。
答文:芳构化反映
22、 重整原料在催化剂上进行（）、（）（）等化学反映
答文:芳构化；异构化；加氢裂化
23、 变频调速是指通过改变电的输出频率，从而改变电动机的转速，其重要用途是（）。
答文:节能
24、 闸阀重要由（），阀座、（），阀盖、阀杆、手轮等组成。
答文:阀体；闸板
25、 分馏塔的回流比是根据对（）的分离规定拟定的。
答文:原料
26、 重整反映空速的减少有助于（）而对（）的影响不大
答文:加氢裂化；芳构化
27、 预分馏塔底油的初馏点有（）、（）、（）三个调节参数。
答文:塔顶回流量；塔压力；塔底温度
28、 避免和减少催化剂积炭的方法是采用较高的（）。
答文:氢油比
29、 实现精馏的必要条件是（）和（）。
答文:塔板和填料；液相回流
30、 重整催化剂由（）、（）和（）三部分组成。
答文:活性组分；助催化剂；担体
31、 输送介质温度在（）℃以上的为热油泵。
答：200
32、 塔盘降液管中液面的（）是衡量汽液相负荷高低的标志
答文:高度
33、 汽轮机启机时应注意机组润滑油通常是汽轮机和工作机组共享的，开润滑油泵之前应先将（），以免润滑油窜反映系统。
答案：干气密封系统氮气投用
34、 操作指南中规定规定重整原料控制含砷≯（）。
答案:1PPb

三、 简答题：【1-5题为必答题，每题5分；6（1）-6（6）题中可选择一题或多题进行解答，取其中单题的最高分计入成绩，满分为10分；总计35分】
1、测定油品的闪点的方法几种？
答:有两种：一为闭口闪点，油品的蒸发是在密闭容器中进行的，对于轻质石
油产品和重质石油产品都能测定；另一为开口闪点，测定期油蒸气能自由地扩散到空
气中，用于重质油品和润滑油的闪点测定。同一油品的开口闪点比闭口闪点高。
2、锅炉汽包三冲量液位控制系统的特点是什么？
答：（1）锅炉汽包三冲量液位控制系统是在双冲量液位控制的甚而上引入了给水量信号，由水位、蒸汽流量和给水流量组成了三冲量液位控制系统。（2）在这个系统中，汽包水位是被控变量，是主冲量信号，蒸汽流量、给水流量是两个辅助冲量信号，实质上三冲量系统控制系统是前馈加反馈控制系统。
3、第三代UOP连续重整工艺再生工艺（CyclemAx）再生器增长再加热和冷却区的目的是什么？
答：（1）增长再加热区的目的是提高进入氯化区催化剂的温度，同时保证使催化剂上的所有焦炭都烧光。（2）增长冷却区的目的是减少下游输送设备的材质规定、有助于催化剂在接近等温条件下提高，同时可以预热一部分进入干燥区的空气。
4、什么是塔盘的液面梯度？
答:由于塔盘安装不水平和液体的流动，因而导致塔盘上的液面发生倾斜，这种倾斜的限度叫液面梯度。
5、精馏过程的实质是什么？
答文:不平衡的汽液两相，通过热互换，汽相多次部分冷凝，液相多次部分汽化相结合的过程。也可以认为是不平衡的汽液两相，在逆流多次接触中，多次互换轻重组分的过程。
6、ＵＯＰ连续再生1＃闭锁料五个程序环节？(KHD:工艺操作能力)
答:（1）准备：料斗装好催化剂，在氢压下等待开车循环信号；（2）吹扫：闭锁料斗泄压，并用氮气吹扫；（3）卸料：催化剂卸到1＃提高器并送到再生器；（4）充压：闭锁料斗用Ｈ2充压，催化剂收集器开始高速冲洗；（5）装料：继续高速冲洗，并把催化剂装入锁料斗。
7、连续重整再生器烧焦区内斜中心网的作用？
答：（1）上端间距小，减少待生催化剂的体积，减小催化剂停留时间，由于催化剂暴在氧气局限性，温度高温差大的情况下，易使催化剂表面损失，影响催化剂的活性。
（2）下端间距大，催化剂停留时间长，氧气含量高有助于催化剂充足燃烧。
四、 计算题：【1-5题为必答题，每题4分；6（1）-6（5）题中可选择一题或多题进行解答，取其中单题的最高分计入成绩，满分为10分；总计30分】
1、一台离心泵原设计转数n1为1450r/min，流量Q1=100m3/h，扬程H1=60m，功率N1=100kW，试计算2900r/min的电机，其流量、扬程、功率各为多少？
解：由公式得

由公式得

由公式得

答：离心泵的流量为200m3/h，扬程为240m，功率为800kW。
2、已知一台泵的额定流量为Q1=200m3/h，扬程为H1=240m，转数n1=2950r/min，轴功率N1=120kW。现改转数n2为1475r/min的电动机驱动已完全可以满足生产装置的需要，求此时该泵的流量Q2、扬程H2和轴功率N2是多少？
解：由公式得

由公式得

由公式得

答：该泵的流量Q2为100m3/h、扬程H2为60m，轴功率N2为15kW。
3、某台柴油离心泵的扬程为68m，流量为180m3/h，柴油密度为860kg/m3，效率为73%，试求该台柴油离心泵的轴功率？
解：已知,求。
根据离心泵的轴功率公式：
（1）求水利功率：
（2）求轴功率：
答：该台柴油离心泵的轴功率为393kW。
4、某台离心泵，其吸入口径为0.1m，排出管口径为0.075m，流量为0,025m3/s，出口压力表读数为0.33MPa(表压)，进口真空表读数为0.04MPa，两表位差为0.8mH2O，输送介质为水。电机出力功率为12.5kW，电机效率0.95，大气压力为0.1MPa，泵与电机直联，问此泵的扬程为多少？
解：已知

根据离心泵液体能量平衡式得：

答：该台离心泵的扬程为40.163mH2O。
5、已知某精馏塔进料量为50kmol/h，塔顶馏出量为41.8kmol/h，回流比为3，当进料状况为饱和蒸汽进料时，试求提馏段内上升气体及下降的液体量。
解：L=RD=3×41.8=125.6(kmol/h)
因V=L+D=(R+1)D=4×41.8=167.5(kmol/h)
因进料状况为饱和蒸汽进料，所以q=0
V’=V-(1-q)F=167.5-(1-0)×50=117.5(kmol/h)
L’=L+Qf=125.6+0×50=125.6(kmol/h)
答：提馏段内上升气体量及下降的液体量分别为117.5kmol/h，125.6kmol/h。
6、重整装置进料量为75t/h，分析进料硫含量为0.05ppm,规定的进料硫含量为0.25ppm，求每分钟硫化物的体积注入量为多少？（硫化物为二甲基二流，相对分子量94，相对密度为1.063g/mL）
解：注硫的需求量为;进料量为，则注入硫的量为；由二甲基二流的相对分子量得：硫化物具有硫；由相对密度得：硫化物体积为；
硫化物注入量为：。
答：每分钟硫化物的注入量为0.0345mL/min。
五、 论述题：【1-6题中选择一题或多题进行解答，取其中单题的最高分计入成绩，满分为15分】
1、重整氢增压机停的解决方案。
（1）、D-201改善C-201,停接触系统
（2）、再生单元热停车
（3）、预加氢停止进料，改成闭路循环,温度降至250度，K-102停。
（4）D-202液面压入C-201
2、再生器床层峰温过高的因素是什么？峰温下移床层底部温升高的因素?
峰温过高因素（1）烧焦区氧含量过高
（2）待生催化剂碳含量高
（3）催化剂循环量大
峰温下移因素（1）催化剂循环量大
（2）烧焦区氧含量低
（3）待生催化剂碳含量增长
（4）再生循环气量减少
3、重整催化剂硫中毒的机理。
答：重整催化剂的硫中毒重要是过量的硫与催化剂表面的金属发生强烈的化学吸附作用，从而引起催化剂中毒。该过程可以简要的用下面二个方程式来表达：
Pt+H2SPtS不可逆+H2(1)
PtS+H2SPtS不可逆S可逆+H2(2)
方程式（1）中，铂原子不可逆地吸附了一部分硫。这部分硫对催化剂性能有改善的作用，可以减少烃类的氢解反映，有助于液体产品收率的提高。这部分不可逆吸附硫的数量，与催化剂的铂含量有关，也与助剂的种类和数量有关。这一环节一般由开工初期的预硫化来完毕。
方程式（2）中，铂原子除了不可逆地吸附了一部分硫以外，还可逆吸附一定数量的硫。这部分硫会引起催化剂中毒，性能变差。
炼油工艺职业技能竞赛选拔试卷
（实际技能）
六、 判断题：【在对的的（）内划“√”，在错误的（）划“×”，每题0.5分，共10分】
1、 相对挥发度的大小可以用来判断某混合液是否能用蒸馏方法加以分离以及分离的难易限度。（√）
2、 溶液中组分的挥发度是随温度变化的。（√）
3、 汽提是直接通入水蒸汽，水蒸汽即作为惰性气体，又作为加热介质的一种脱吸方法。（√）
4、 按碳素的分类表达方法，Q235A中的“235”表达最高屈服强度值。（×）
按碳素的分类表达方法，Q235A中的“235”表达最低屈服强度值。
5、 晃电时，如原料泵发生停运事故，一方面应关闭泵出入口阀，防止高压窜低压。（√）
6、 硫化亚铁钝化的目的是为了减缓设备腐蚀。（×）
硫化亚铁钝化的目的是为了防止硫化亚铁与空气接触发生自燃。
7、 重整反映进料中过多的水在高温下会使重整催化剂上的铂晶料分散，影响了催化剂的金属功能。（×）
重整反映进料中过多的水在高温下会使重整催化剂上的铂晶料增大，影响了金属组分的分散。（×）
8、 测量液体压力时，压力表的取压点应在管道上部；测量气体压力时，取压点应在管道的下部。
测量气压力时，压力表的取压点应在管道上部，使导压管内不积存液体；测量液体压力时，取压点应在管道的下部，使导压管内不积存气体。（×）
9、 重整反映温度越高，液体收率越低，而汽油辛烷值亦随之减少。（×）
重整反映温度越高，液体收率越低，而汽油辛烷值随之增长。
10、 装填径向反映器时，封顶催化剂的高度约等于中心管外壁与挡板边裙之间距离的一半。（√）
11、 重整原料的芳烃潜含量增长会导致预加氢反映器床层温升下降。（×）
重整原料的芳烃潜含量增长不会导致预加氢反映器床层温升下降。
12、 在馏程不变的前提下，催化重整原料密度越大，说明芳烃含量越高。（√）
13、 闭锁料斗的循环启动是从缓冲区的高料位开始。（×）
闭锁料斗的循环启动是从缓冲区的低料位开始。（×）
14、 延迟焦化汽油、催化裂化汽油和加氢裂化石脑油是良好的催化重整原料。（×）
加氢裂化石脑油是良好的催化重整原料，延迟焦化汽油和催化裂化汽油必须加氢后才干做为催化重整原料。
15、 重整最后一台反映器温降变化是催化剂酸性功能变化的重要标志。（√）
16、 连续催化重整装置再生催化剂焦炭含量规定小于0.05%。（×）
连续催化重整装置再生催化剂焦炭含量规定小于0.5%（重）
17、 连续重整闭锁料斗补偿阀严禁进行自适应学习，才可以保证闭锁料斗平衡运营。（×）
连续重整闭锁料斗补偿阀要经常进行自适应学习，才可以保证闭锁料斗平衡运营。
18、 烟气温度过高而不及时调节，会导致余热锅炉汽包缺水。（√）
19、 当发现锅炉汽包无液面时，应立即补加锅炉给水。（×）
当发现锅炉汽包无液面时，不能立即补加锅炉给水。（×）
20、 重整装置停工450℃热氢循环的目的，一方面是循环带油，另一方面是脱硫，防止硫酸盐积累。（×）
重整装置停工450℃热氢循环时重要是带油，510℃热氢循环时是脱硫。
21、 当进料中芳烃含量高，进料口位置选择高时，不会导致抽余油含芳高。（×）
当进料中芳烃含量高，进料口位置选择高时，会导致抽余油含芳高。
七、 填空题：【每题0.5分，共10分】
1、 连续重整再生装置正常烧焦时，催化剂的循环速率是由（）（）（）拟定的。
答：燃烧区氧含量待生催化剂碳含量燃烧区气体流量
2、 汽油的辛烷值越高，其抗爆性（）。
答:越好
3、 分馏塔的物料平衡，体现了塔的（）。
答:生产能力
4、 反映器按物料通过催化剂床层的流动方向，分为（）和（）反映器。
答:轴向；径向
5、 再生注氯量低于（)kg/h大于（)秒，注氯系统停。
答:0.84，30
6、 真空度＝（）－（）。
答:大气压强，绝对压强
7、 催化剂按照各组元功能分为（），（）（）。
答:活性组分、助催化剂、载体
8、 精馏规定塔顶产品和塔底产品（），不允许有（）。
答:同时合格；重叠
9、 漏塔发生的因素是（）导致的。
答:汽相负荷过小
10、 催化剂的作用是减少反映的（）。
答:活化能
11、 分馏塔的操作，关键要掌握好三个平衡，即（），（）及（）。
答:物料平衡；热量平衡；汽液平衡
12、 再生系统催化剂流动重要是靠（）和（）。
答:重力；气体提高
13、 重整催化剂氮中毒的实质是氨与催化剂上的（）反映，减少了（）的数量。
答：氯酸性活性中心
14、 1小时内，1米2炉管表面积所吸取的热量叫（），用W/m2来表达。
炉管表面热强度
15、 欧Ⅲ的标准规定：车用汽油的硫含量小于（）PPm。
答：150
16、 预分馏塔一般采用的进料方式是（），因素是分馏效果好。
答：泡点进料
17、 在稳定流动系统中，水连续地从粗管流入细管，粗管内径是细管的两倍，则细管内水的流速是粗管内的（）倍。
答：4
18、 随着重整反映温度升高，催化剂保持氯的能力是（）。
答：下降的
19、 再生提高管温度超过190℃再生热停车，重要是为了防止催化剂（）。
答：还原
20、 单位重量催化剂的内、外表面积之各叫做（）。
答：比表面积
21、 某台换热器热流温度由300℃降到200℃，冷流温度由25℃升为180℃，顺流的情况下，则对数平均温关△Tm等于（）。
答：97.3℃
22、 连续重整装置进料硫含量一般控制在（）PPm。
答：0.2---0.5
23、 重整反映系统提压操作时反映苛刻度随反映压力的升高而（）。
答：减少
24、 在催化剂再生过程中待生催化剂的炭含量无法作为主控变量，而是通过调整（）来保证燃烧区的烧炭。
答：氧含量
25、 在新版操作规程中，A级规程是（），B级规程是（）。
答：纲要主体
八、 简答题：【1-5题为必答题，每题5分；6（1）-6（6）题中可选择一题或多题进行解答，取其中单题的最高分计入成绩，满分为10分；总计35分】
1、 如何调节往复泵的流量？
答:往复泵的流量决定于活塞的面积，冲程和单位时间内双冲程数的多少，可以用下面几种方法调节往复泵的流量。1）打开吸入伐门调节流量。2）调节活塞往复速度。3）改变活塞冲程长度来调节流量。4）采用旁路回流来调节流量。
2、 最适宜的分馏塔板进料位置是如何拟定？
答:选择最适宜的分馏塔板进料位置是以进料组分发生变化为依据的。当进料组分中轻关健组分比正常操作为低时，应将进料板位置下移，以增长精馏段的板数从而提高精馏段的分离能力。反之，进料板的位置往上移，以增长提馏段的板数，提高提馏段的分离能力。
3、 水垢对锅炉的安全运营有哪些影响？
答:⑴水垢导热能力低，管内水、汽吸热困难。致使烟气温度高，锅炉效率减少。⑵由于结垢的不均匀，使得管壁受热不均匀，导致局部温度升高，同时，由于其导热能力低，若要维持操控指标，则相应提高炉膛温度，使管壁温度过高，承压能力减少，缩短锅炉使用年限，严重时可引起爆管事故。⑶水垢的各种化学盐类在不同条件下对
管壁起腐蚀作用。
4、 简述离心泵振动增大的因素及解决方法？
答文:重要因素：⑴泵轴与振动机对中不良。⑵轴承磨损严重。⑶转动部分平衡被破坏如叶轮损坏，流道堵塞，叶轮压紧螺母松动等。⑷地脚螺栓松动。⑸泵抽空。相应的解决方法：⑴重新校正、对中。⑵更新轴承。⑶检查泵的转动部件，逐次解决。⑷坚固地脚螺栓。⑸按泵抽空解决方法解决。
5、 连续重整再生设备在防止腐蚀方面的措施有哪些？
答：（1）仪表引出线采用氮气反吹；（2）采用热风机系统；（3）材质采用不锈钢；（4）再生停车时注氯阀门自动关闭。
6、 连续重整装置常用的减小监氢系统压降方法有哪此？
答：（1）采用径向反映器；（2）采用立式焊板式换热器；（3）采用板式蒸发空冷，取消水冷器；（4）加热炉增长并联流路。（5）适当增大管径，尽量减少管线长度。
7、 连续重整装置催化剂粉尘的危害有哪此：
答：（1）堵塞再生器和反映器的中心网；（2）损坏再生器的内部构件；（3）铂的再分散能力变差，导致催化剂活性和产率下降；（4）增长球阀的维修次数；（5）催化剂提高和循环将发生故障。
8、 简述重整循环机连锁停机时重整反映系统的解决原则。
答：（1）一方面立即停重整进料，加热炉立即熄火，向炉膛吹蒸汽降温；（2）关闭高分排氢阀，保持系统氢压；（3）反映系统处在“闷锅”状态；（4）循环机故障排除后，不能立即启动循环机；（5）待炉膛和反映床层温度降到规定范围后再启动循环机；（6）按规程规定开工。
9、 如何减少连续再生系统粉尘的产生？
答:⑴减少连续再生循环量。⑵凡是催化剂通过的部分都要尽量光滑，接头尽量少；⑶催化剂流动的距离要尽量少，弯头要缓。⑷提高气体速度不能过大。⑸反映系统压力降不能太快。⑹操作时按先切断催化剂的Ｖ阀，后关切断输送气体的Ｂ阀；先打开Ｂ阀后打开Ｖ阀
10、 如何选用压力测量仪表的量程范围？
答:仪表的量程范围，即仪表刻度的下限值到上限值，它是根据操作中所需要
测量的参数大小来拟定的。在测量压力时，为了避免压力计超负荷而遭到破坏，压力计的上限值应高于工艺生产中也许的最大压力值。对于弹性式压力计，在被测压力比较平稳的情况下，压力计的上限值应为被测量最大在压力的4／3倍。在测量波动较大的压力时，压力计的上限值为被测最大压力的3／2倍。为了保证测量的精确度，所测的压力值不能太接近于仪表下限值，一般被测压力的最小值，应不低于仪表量程的1／3为宜
九、 计算题：【1-5题为必答题，每题4分；6（1）-6（5）题中可选择一题或多题进行解答，取其中单题的最高分计入成绩，满分为10分；总计30分】
1、 已知离心泵的直径D1=200mm，扬程H1=65m,求把叶轮直径切割到D2=170mm时，扬程为多少？
解：

答：切割后的扬程为47m。
2、 某班在某天的消耗如下：电量：12023KW·h;燃料气30t；蒸汽123t；循环水700t；除盐水1t；它们的能耗折算系统分别是0.3、1000、88、0.1、0.23；进料量为800t，试计算该班的能耗为多少kg标油/吨？
解：（12023×0.3+30×1000+88×123+700×0.1+1×0.23）/800=55.62kg标油/吨。
答：该班的能耗为55.62kg标油/吨
已知烟道气采样分析如下：
组成
O2
N2
CO
CO2
体积/%
4.25
82.26
1
13.13
试求：过剩空气系统为多少？
解：a=(100-CO2-O2)/(100-CO2-4.76×O2=100-13.13-4.25/100-13.13-4.76×4.25)
=82.62/66.4=1.24
答：过剩空气系统为1.24
3、 已知换热器热流出入口温度分别为160℃、200℃，冷流出入口温度分别为140℃、120℃，逆流情况下，试求对数平均温度差。
解：℃
答：对数平均温度差为49.3℃
4、 某加热炉有效热负荷200万kcal/h，每小时实际消耗208.33kg燃料气（已知燃料气发热值为12023kcal/kg）试求该炉的热效率。
解：热效率
式中：B—实际消耗量；QL—发热量；Q—热负荷
答：该炉的热效率为80%
5、 某装置一个月的解决量为32400t，消耗中电的耗量为880000KW·h,试求电的能耗是多少？（电的能耗折算系数为0.3Kg标油/KW·h）
解：电耗量折算为：880000×0.3=264000（Kg标油）
能耗为：264000/32400=8.15（Kg标油/t）
答：电的能耗为8.15Kg标油/t。
6、 某重整原料的组成如下，环烷烃：C6:18.6%、C7：19.8%、C8：9.9%，芳烃：C6:1.0%、C7：1.5%、C8：1.0%，试求此原料芳烃潜含量。（分子量：环烷：C6:84、C7：98、C8：112，芳烃：C6:78、C7：92、C8：106）
解：C6芳烃潜含量：18.6%×（78/84）+1.0%=18.27%
C7芳烃潜含量：19.8%×（92/98）+1.5%=20.09%
C8芳烃潜含量：9.9%×（106/112）+1.0%=10.40%
该原料的芳烃潜含量：18.27%+20.09%+10.40%=48.66%
答：该原料的芳烃潜含量为48.66%
十、 论述题：【1-6题中选择一题或多题进行解答，取其中单题的最高分计入成绩，满分为15分】
1、 导致重整汽油辛烷值低的因素有哪些？应如何解决？
答：导致重整汽油辛烷值低的因素：
（1）重整反映温度低；（2）重整空速过大；（3）重整压力过高；（4）重整催化剂活性下降；（5）重整原料油芳烃潜含量低；（6）重整催化剂氯含量低；（7）精制油杂质含量不合格；（8）重整进料换热器内漏。
解决的方法：
（1）提高重整反映温度；（2）减少重整进料量；（3）减少重整反映压力；（4）检查进料油杂质分析是否超标、计算氢油比是否偏低、检查操作是否波动，并对症解决；（5）重整重新调整操作，联系调度换罐；（6）加大注氯量；（7）调整预加氢操作条件，调整蒸发脱水塔的操作；（8）停工检修。
2、装填预加氢催化剂时必须注意哪些事项？
答：在预加氢催化剂装填过程中应注意以下事项：（1）搬运催化剂过程中要尽也许轻放、轻卸，避免破碎。（2）在装填催化剂之前方可开桶，装填进度在允许的范围内应尽也许快，缩短催化剂暴露在大气中的时间，以减少催化剂吸潮。（3）散落在地或玷污的催化剂，不得装入反映器内。（4）装填过程中，催化剂的自由落体高度<1m。（5）工作人员，特别是接触催化剂的人员必须穿好洁净的工作服，并穿上干净的鞋，以免带入污物。（6）无论装瓷球还是装催化剂，必须每层耙平后再装一层，每种瓷球装完后耙平一次；催化剂床层每上升1m耙平一次。（7）装填过程中，要控制催化剂装填时的下放速率，不宜太快，以防产生静电及催化剂破碎或“架桥”。（8）进入反映器的催化剂床层上的人员，必须站在预先准备好的木板上，以防踩碎催化剂。（9）每桶催化剂要取10ml样品，留样待用。（10）应选在干燥的晴天装填催化剂。
